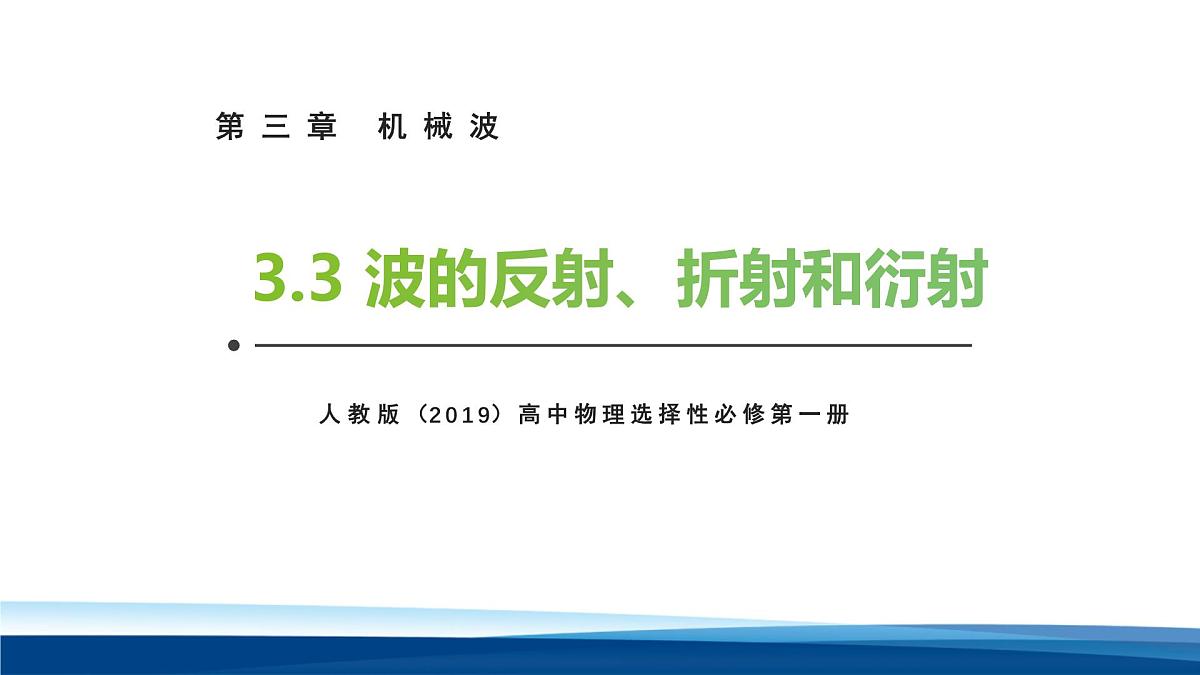

高中物理人教版 (2019)选择性必修 第一册波的反射、折射和衍射备课课件ppt

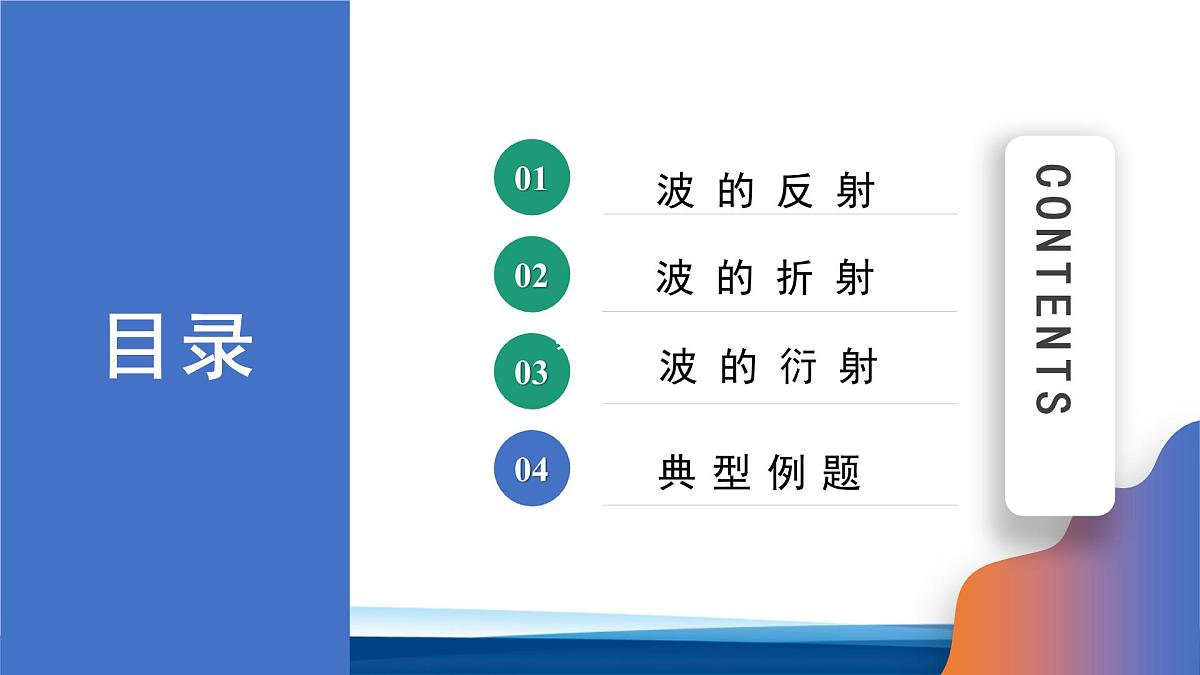

这是一份高中物理人教版 (2019)选择性必修 第一册波的反射、折射和衍射备课课件ppt，共39页。PPT课件主要包含了波的反射，波的折射，波的衍射，典型例题等内容，欢迎下载使用。

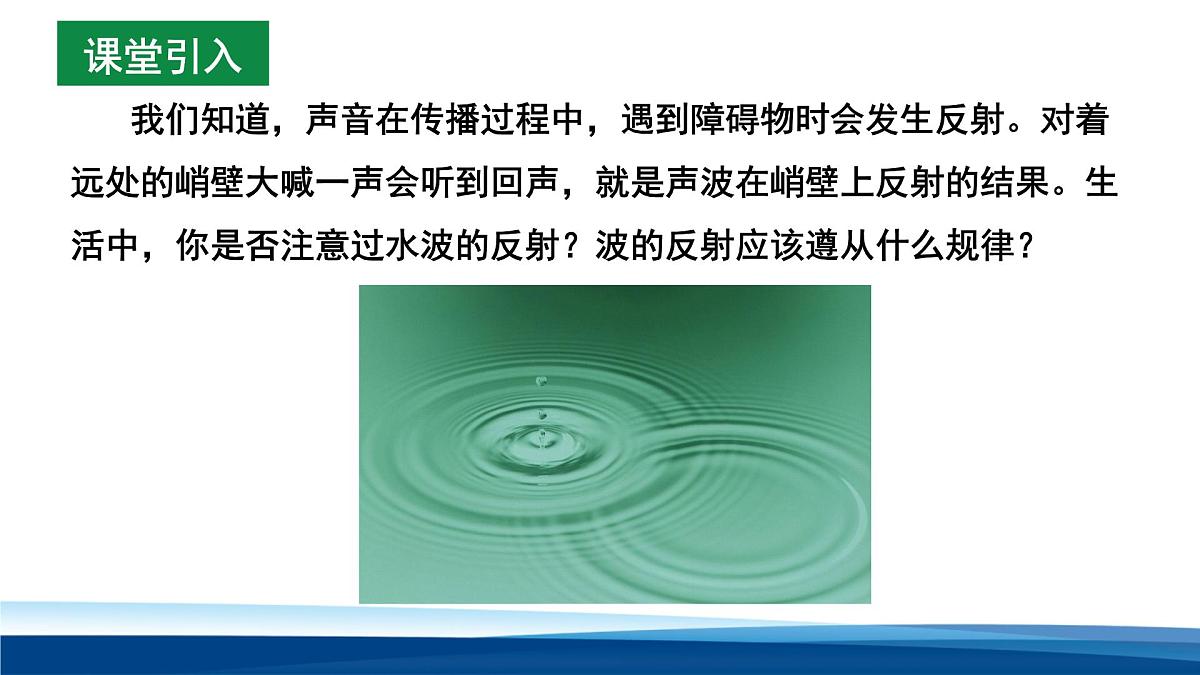

我们知道，声音在传播过程中，遇到障碍物时会发生反射。对着远处的峭壁大喊一声会听到回声，就是声波在峭壁上反射的结果。生活中，你是否注意过水波的反射？波的反射应该遵从什么规律？

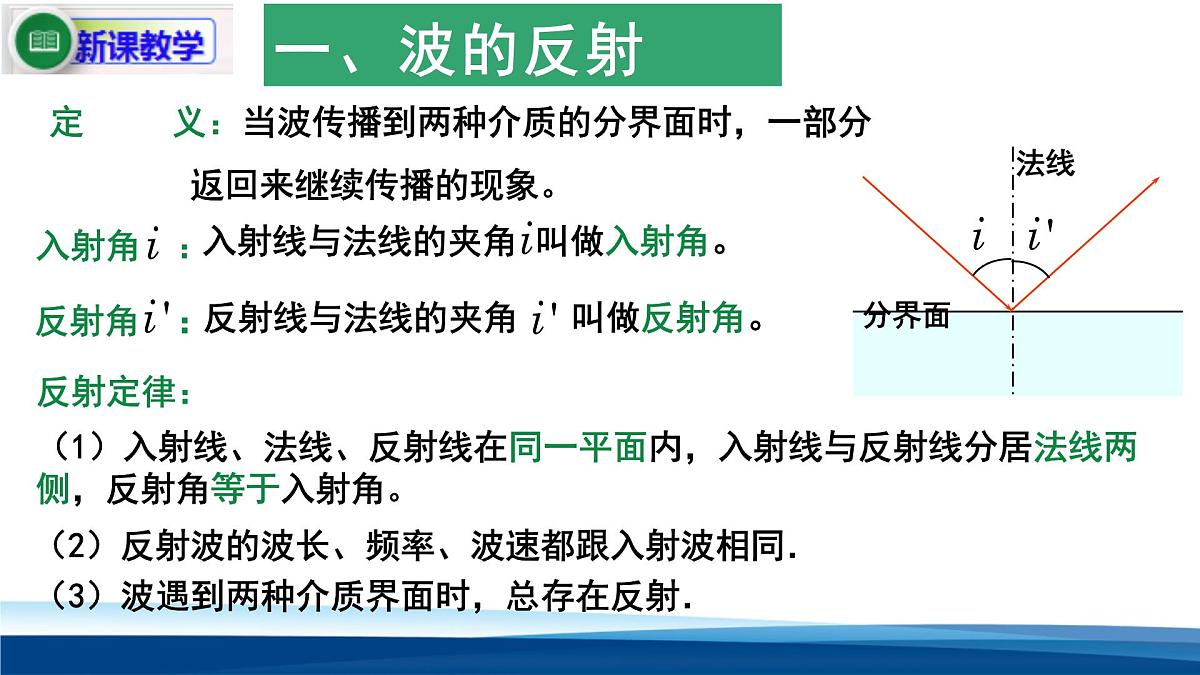

反射线与法线的夹角 叫做反射角。
入射线与法线的夹角 叫做入射角。
（1）入射线、法线、反射线在同一平面内，入射线与反射线分居法线两 侧，反射角等于入射角。
（2）反射波的波长、频率、波速都跟入射波相同．（3）波遇到两种介质界面时，总存在反射．
定 义：当波传播到两种介质的分界面时，一部分 返回来继续传播的现象。
2．回声是声波的反射现象．
对着山崖或高墙说话，声波传到山崖或高墙时，会被反射回来继续传播．
1．夏日的雷声轰鸣不绝．
声波在云层界面多次反射．
3．在空房间里讲话感觉声音响．
声波在普通房间里遇到墙壁，地面，天花板发生反射时，由于距离近，原声与回声几乎同时到达人耳．人耳只能分开相差0.1s以上的声音．所以，在房间里听不到回声，人在房间里讲话感觉声音比在野外大，而普通房间里的慢帐、地毯、衣物等会吸收声波，会影响室内的声响效果．
思考1：如图所示，一场大雪过后，人们会感到外面万籁俱静．这是怎么回事？难道是人的活动减少了吗？
提示：刚下过的雪是新鲜蓬松的，它的表面层有许多小气孔．当外界的声波传入这些小气孔时便要发生反射．由于气孔往往是内部大而口径小．所以，仅有少部分波的能量能通过口径反射回来，而大部分的能量则被吸收掉了．所以不是人的活动减少了。
定义：波从一种介质进入另一种介质时，波的传播方向发生了改变的现象叫做波的折射。
折射波的波线与两介质界面法线的夹角r叫做折射角。
1.当入射速度大于折射速度时，折射角折向法线。
2.当入射速度小于折射速度时，折射角折离法线。
3.当垂直界面入射时，传播方向不改变，属折射中的特例。
4.在波的折射中，波的频率不改变，波速和波长都发生改变。
波发生折射的原因：是波在不同介质中的速度不同
入射线、法线、折射线在同一平面内，入射线与折射线分居法线两侧．入射角的正弦跟折射角的正弦之比等于波在第一种介质中的速度跟波在第二种介质中的速度之比。
波的反射、折射现象中各物理量的变化
例1： 图中1、2、3分别代表入射波、反射波、折射波的波线，则(　　)
A.2与1的波长、频率相等，波速不等B.2与1的波速、频率相等，波长不等C.3与1的波速、频率、波长均相等D.3与1的频率相等，波速、波长均不等
解析　波发生反射时，在同一种介质中运动，因此波长、波速和频率不变，A、B错误；波发生折射时，频率不变，波速变，波长变，故C错误，D正确。答案　D
思考2：如图所示，骆驼队白天在沙漠中行走时，队伍后面的喊声，队伍前面往往听不到，而夜晚就不同，听的比较清楚，这是什么原因？
提示：白天近地面的气温较高，声速较大，声速随离地面高度的增加而减小导致声音传播方向向上弯曲；夜晚地面温度较低，声速随离地面高度的增加而增加，声波的传播方向向下弯曲，这也是在夜晚声波传播得比较远的原因．
“隔墙有耳”这一成语中蕴含着物理学中“波的衍射”这一原理
衍——延展之意波的衍射——波延展到“影子”区域里的现象。
1.定义：波绕过障碍物继续传播的现象叫做波的衍射。
对比两幅水波通过孔缝衍射照片，总结发生明显衍射现象的条件:
波长λ一定的水波通过宽度d不同的狭缝后的衍射图样
在狭缝宽度d一定，不同波长的水波的衍射
2、发生明显衍射的条件
实验表明： 只有缝、孔的宽度或障碍物的尺寸跟波长相差不多，或者比波长更小时，才能观察到明显的衍射现象。
1、比波长大能发生明显衍射吗？
2、能说成是发生衍射现象的条件吗？
1、衍射是波特有的现象，一切波都会产生衍射现象。
2、衍射现象总是存在的，只有明显与不明显的差异。
3、障碍物或孔的尺寸大小，并不是决定衍射能否发生的条件，仅是发生明显衍射的条件
4、一般情况下，波长较大的波容易产生明显的衍射现象。
思考3：操场上的喇叭正在播放音乐，有高音也有低音。走到离操场不远的教学大楼后面，听到喇叭播放的音乐声有所减弱。是高音还是低音减弱得明显一些？为什么？
例2：下列现象不属于波的明显衍射现象的是（　 　） A．“隔墙有耳” B．“空山不见人，但闻人语声” C．河中芦苇后面没有留下无波的区域 D．池中假山前有水波，假山后无水波
例3：如图所示是不同频率的水波通过相同的小孔所能到达区域的示意图， ______ 情况中水波的频率最大；_______ 情况中水波的频率最小。
A.此时能明显观察到波的衍射现象B.挡板前后波纹间距离相等C.如果将孔AB扩大，有可能观察不到明显的衍射现象D.如果孔的大小不变，使波源频率增大，能观察到的更明显衍射现象
例4：(多选)如图所示是观察水面波衍射的实验装置，AC和BD是两块挡板，AB是一个孔，O是波源，图中已画出波源所在区域波的传播情况，每两条相邻波纹(图中曲线)之间的距离表示一个波长，则对于波经过孔之后的传播情况，下列描述正确的是(　　)
1．声波是一种机械波，在空气中传播速度约为340 m/s，人能听到的声波频率在20 Hz到20000 Hz之间，对于波长为34 m的声波，下列说法正确的是（　　）A．在水中它比波长为20 m的声波传播得更快一些B．不能产生衍射现象C．它不能被人听到D．不能产生反射现象
2、如图所示，S为波源，MN为两块挡板，其中M固定，N板可上下移动，两板中间有一块缝，此时测得A点没有发生振动，为了使A点能振动起来，可采取的方法是（ ） A、增大波源的频率 B、减小波源的频率 C、将N板上移一些 D、将N板下移一些
3．如图所示，在水槽中放两块挡板，挡板中间留一个狭缝，观察水波经过狭缝后的传播情况。已知水波的波长不变，但狭缝的宽度不同，甲图狭缝较宽，乙图狭缝较窄。下列说法正确的是（　　） A．机械波经过狭缝后均沿直线传播B．甲图狭缝宽度比波长大得较多，衍射现象比较明显C．乙图狭缝宽度跟波长相差不大，衍射现象比较明显D．甲、乙两图中波的衍射现象均不明显
4. 如图所示，正中心O点是水面上一波源，实、虚线分别表示该时刻的波峰、波谷，A是挡板，B是小孔，经过一段时间，水面上的波形将分布于 (　　)A.整个区域 B.阴影Ⅰ以外的区域C.阴影Ⅱ以外的区域 D.阴影Ⅲ以外的区域
解析　由题图中可直观看出，半波长为实虚两圆半径之差，且可看出挡板A的尺寸比波长大得多，而小孔B的大小与波长长度差不多。根据波发生明显衍射的条件知，该波在挡板A处的衍射现象很不明显，即可认为波沿直线传播，故Ⅰ区内水面无波形，故选项A、C、D错误；该波的波长与小孔B的大小差不多，能够发生明显的衍射，故在阴影区Ⅲ、Ⅱ之内明显存在衍射波的波形，故选项B正确。
5．一列简谐横波在t=0.6s时的波形图如图甲所示，此时P、Q两质点的位移相等，波上x=15m处的质点A的振动图象如图乙所示，则以下说法正确的是（　　）A．这列波沿x轴正方向传播B．这列波的波速为0.06m/sC．从t=0.6s时刻开始，质点P比质点Q早回到平衡位置D．若该波在传播过程中遇到一个尺寸为15m的障碍物，这列波不能发生明显衍射现象
