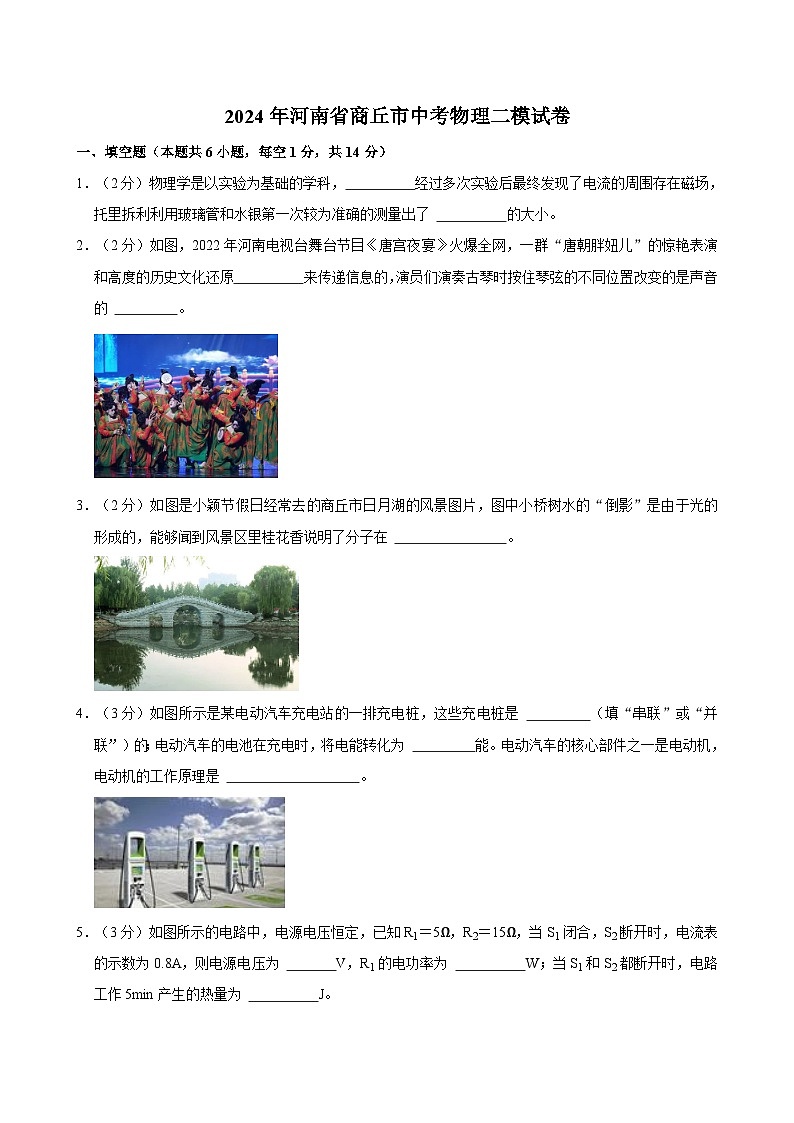

2024年河南省商丘市中考物理二模试卷

这是一份2024年河南省商丘市中考物理二模试卷，共20页。试卷主要包含了填空题，选择题，作图题，实验探究题，综合应用题等内容，欢迎下载使用。
1．（2分）物理学是以实验为基础的学科， 经过多次实验后最终发现了电流的周围存在磁场，托里拆利利用玻璃管和水银第一次较为准确的测量出了 的大小。
2．（2分）如图，2022年河南电视台舞台节目《唐宫夜宴》火爆全网，一群“唐朝胖妞儿”的惊艳表演和高度的历史文化还原 来传递信息的，演员们演奏古琴时按住琴弦的不同位置改变的是声音的 。
3．（2分）如图是小颖节假日经常去的商丘市日月湖的风景图片，图中小桥树水的“倒影”是由于光的 形成的，能够闻到风景区里桂花香说明了分子在 。
4．（3分）如图所示是某电动汽车充电站的一排充电桩，这些充电桩是 （填“串联”或“并联”）的；电动汽车的电池在充电时，将电能转化为 能。电动汽车的核心部件之一是电动机，电动机的工作原理是 。

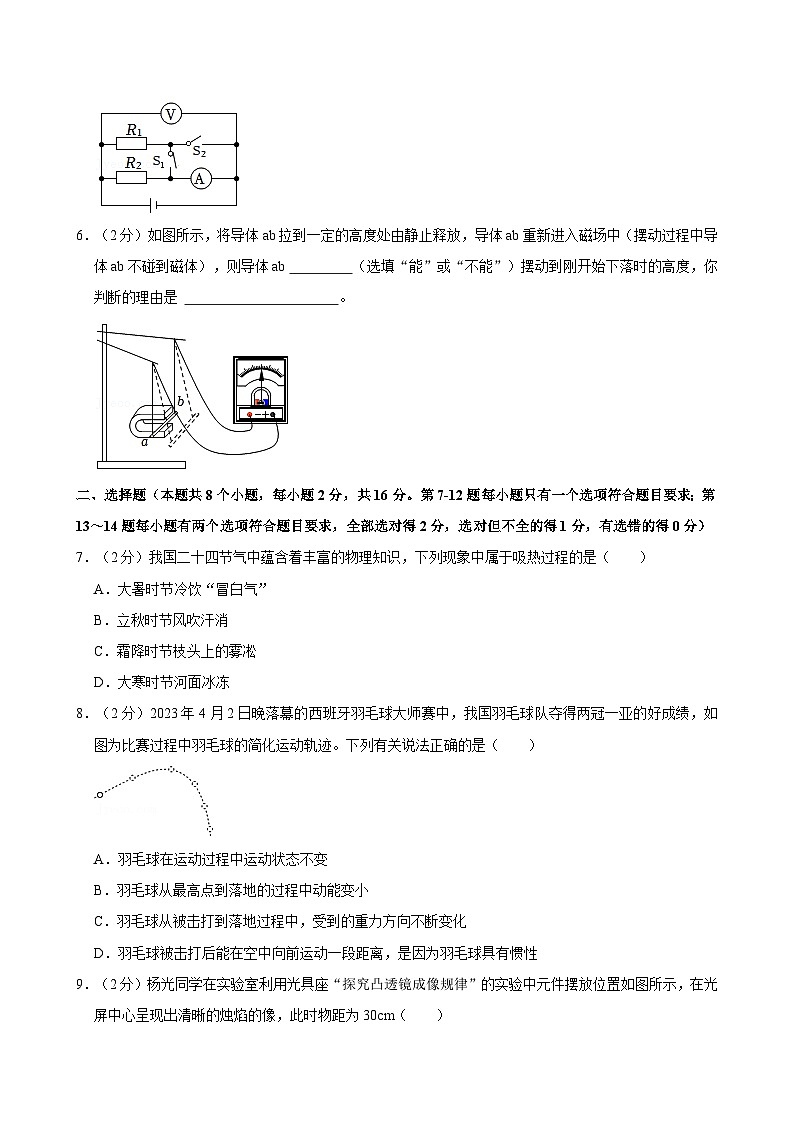

5．（3分）如图所示的电路中，电源电压恒定，已知R1＝5Ω，R2＝15Ω，当S1闭合，S2断开时，电流表的示数为0.8A，则电源电压为 V，R1的电功率为 W；当S1和S2都断开时，电路工作5min产生的热量为 J。
6．（2分）如图所示，将导体ab拉到一定的高度处由静止释放，导体ab重新进入磁场中（摆动过程中导体ab不碰到磁体），则导体ab （选填“能”或“不能”）摆动到刚开始下落时的高度，你判断的理由是 。
二、选择题（本题共8个小题，每小题2分，共16分。第7-12题每小题只有一个选项符合题目要求；第13～14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有选错的得0分）
7．（2分）我国二十四节气中蕴含着丰富的物理知识，下列现象中属于吸热过程的是（ ）
A．大暑时节冷饮“冒白气”
B．立秋时节风吹汗消
C．霜降时节枝头上的雾凇
D．大寒时节河面冰冻
8．（2分）2023年4月2日晚落幕的西班牙羽毛球大师赛中，我国羽毛球队夺得两冠一亚的好成绩，如图为比赛过程中羽毛球的简化运动轨迹。下列有关说法正确的是（ ）
A．羽毛球在运动过程中运动状态不变
B．羽毛球从最高点到落地的过程中动能变小
C．羽毛球从被击打到落地过程中，受到的重力方向不断变化
D．羽毛球被击打后能在空中向前运动一段距离，是因为羽毛球具有惯性

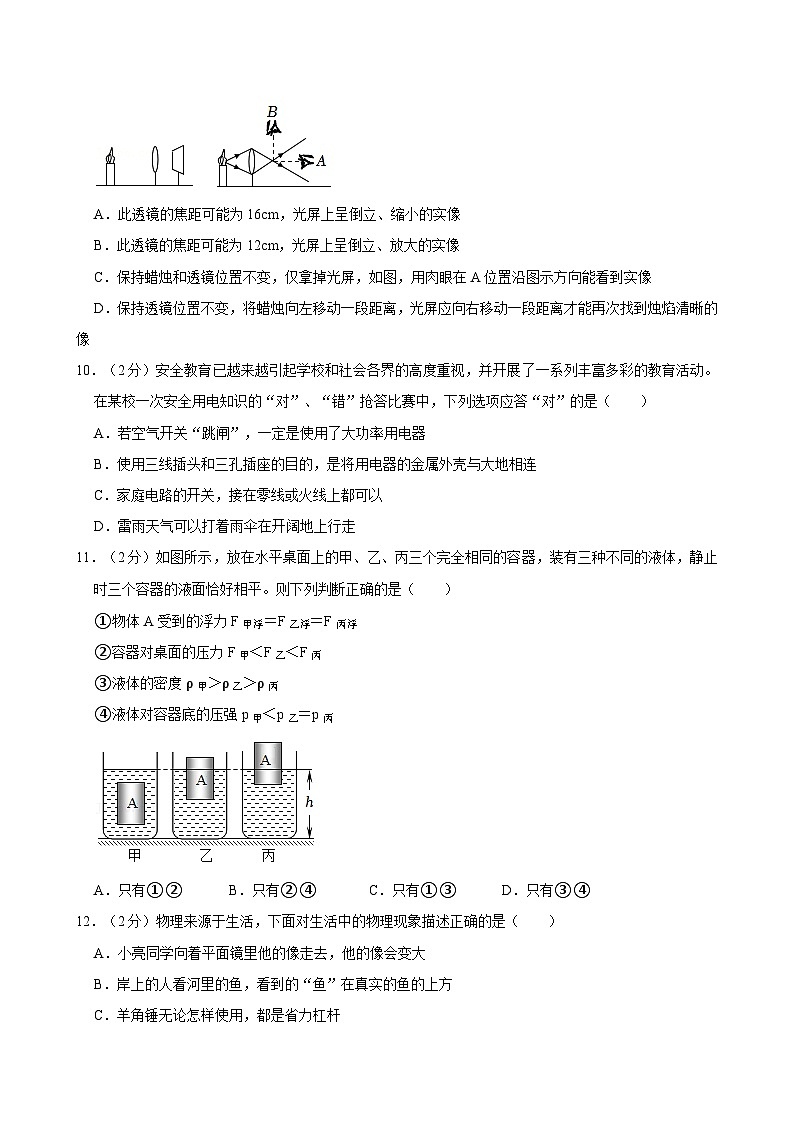

9．（2分）杨光同学在实验室利用光具座“探究凸透镜成像规律”的实验中元件摆放位置如图所示，在光屏中心呈现出清晰的烛焰的像，此时物距为30cm（ ）
A．此透镜的焦距可能为16cm，光屏上呈倒立、缩小的实像
B．此透镜的焦距可能为12cm，光屏上呈倒立、放大的实像
C．保持蜡烛和透镜位置不变，仅拿掉光屏，如图，用肉眼在A位置沿图示方向能看到实像
D．保持透镜位置不变，将蜡烛向左移动一段距离，光屏应向右移动一段距离才能再次找到烛焰清晰的像
10．（2分）安全教育已越来越引起学校和社会各界的高度重视，并开展了一系列丰富多彩的教育活动。在某校一次安全用电知识的“对”、“错”抢答比赛中，下列选项应答“对”的是（ ）
A．若空气开关“跳闸”，一定是使用了大功率用电器
B．使用三线插头和三孔插座的目的，是将用电器的金属外壳与大地相连
C．家庭电路的开关，接在零线或火线上都可以
D．雷雨天气可以打着雨伞在开阔地上行走
11．（2分）如图所示，放在水平桌面上的甲、乙、丙三个完全相同的容器，装有三种不同的液体，静止时三个容器的液面恰好相平。则下列判断正确的是（ ）
①物体A受到的浮力F甲浮＝F乙浮＝F丙浮
②容器对桌面的压力F甲＜F乙＜F丙
③液体的密度ρ甲＞ρ乙＞ρ丙
④液体对容器底的压强p甲＜p乙＝p丙
A．只有①②B．只有②④C．只有①③D．只有③④
12．（2分）物理来源于生活，下面对生活中的物理现象描述正确的是（ ）
A．小亮同学向着平面镜里他的像走去，他的像会变大
B．岸上的人看河里的鱼，看到的“鱼”在真实的鱼的上方
C．羊角锤无论怎样使用，都是省力杠杆
D．冬天向手心“哈气”取暖，是利用做功的方法改变内能的
（多选）13．（2分）如图所示，质量不计的轻质杠杆AC可以绕O点转动，两端挂有甲、乙两重物，G甲＝400N，G乙＝300N，甲的底面积为100cm2，当重物乙挂在B点时，杠杆在水平位置平物，下列说法正确的是（ ）
A．绳子通过O点对杠杆的拉力大小为400N
B．地面对甲的支持力为400N
C．此时甲对地面的压强为3×104Pa
D．重物乙从B点向C点移动过程中，甲对地面的压力变大
（多选）14．（2分）如图所示，在电磁铁的正上方用弹簧挂一个条形磁体。闭合开关S后，条形磁体与电磁铁相互排斥（ ）
A．条形磁体的下端为S极
B．当滑片P从a端滑动到b端的过程中，电磁铁的磁性变弱
C．当滑片P从a端滑动到b端的过程中，弹簧的长度会变长
D．若条形磁体换成铁棒，当滑片P从a端滑动到b端的过程中，弹簧的长度会变长
三、作图题（本题共2小题，每小题2分，共4分）
15．（2分）图中的光线经过平面镜反射后水平射向竖直放置的凸透镜，请画出平面镜的入射光线和凸透镜的折射光线
16．（2分）如图所示，用力F拉着长木板沿水平地面向右匀速直线运动，此时木块处于静止状态
四、实验探究题（本题共3小题，第17题4分，第18题6分，第19题9分，共19分）
17．（4分）小丽同学分别采用如图甲、乙所示的实验装置探究石蜡、冰的熔化特点。
（1）组装甲装置时，A、B两部件中应先固定 装置。
（2）图乙中读取温度计示数的方法正确的是 （选填“a”“b”或“c”），温度计的示数为 。
（3）图丙中 是石蜡的熔化图像（选填“①”或“②”）。
18．（6分）小红猜想动能的大小可能与物体的质量m和运动速度v有关，于是设计了如图所示的探究实验（质量为m和2m的两个小球和木块），验证自己的猜想。
（1）图甲中让不同质量的两个小球从斜面的同一高度自由滚下，目的是使两球到达水平面时具有相同的 。
（2）实验中通过 判断小球动能的大小，本实验用的实验方法有 。（写出一种）
（3）图 探究的是动能与速度的关系，比较分析实验现象，得出的结论是 。
（4）如果水平面是光滑的，该实验还能不能得到正确的结论？ （选填“能”或“不能”）。
19．（9分）某物理实验小组的同学用如图甲所示电路图，设计实验测量定值电阻的阻值。
（1）根据图甲的电路图将实物图乙连接完整。
（2）在小组同学连接好最后一根导线时看到小灯泡发光了，造成这一现象的原因是 ；如果闭合开关后，发现电流表的指针向左偏转，可能的原因是 。
（3）排除故障后，闭合开关，调整滑片P到某一位置后，其中电流表示数为 A，电压表示数为 V，此次测得电阻的阻值为 Ω。
（4）在电压表损坏无法使用的情况下，小组同学利用阻值已知的定值电阻R2和电流表测出了另一个未知阻值的电阻Rx的阻值。同学们设计了如图戊所示电路。
①只闭合开关S3，测得电流表示数为I1；
②只闭合开关 ，测得电流表示数为I2；
③电阻Rx的阻值为 （用已知量和测得量表示）。
五、综合应用题（本题共2小题，第20题8分，第21题9分，共17分）
20．（8分）氢燃料汽车是北京冬奥会交通保障的主力车型之一，此次使用的是我国国内首创的150kW大功率燃料电池发动机，最高车速可达100km/h，轮胎的总着地面积是0.08m2，请回答以下问题：
（1）请说出一种使用液氢作燃料的优点： 。
（2）该车静止在水平地面上时对地面的压强。（g取10N/kg）
（3）测试时该车以最高车速、150kW的恒定功率在水平公路上匀速行驶，消耗5.4kg液氢可以行驶0.7h，则该车受到的阻力为多少？该车利用燃料的效率是多少？（液氢热值取1.4×108J/kg）
21．（9分）如图所示，是一款新型自动控温的电加热器内部电路图，该电加热器在工作时有加热和保温两个工作状态。控制电路中的R0是热敏电阻，其阻值随温度的升高而减小，当水温达到100℃时1和R2是电热丝。R2＝4R1，加热功率为1100W。
（1）控制电路中电磁铁的工作原理是 。
（2）R2的阻值是多少？
（3）加热器的加热效率为90%，则在一个标准大气压下，将4kg、25℃的水加热至沸腾水＝4.2×103J/（kg•℃），结果保留整数）
（4）若想让水混在95℃时衔铁被吸下，需要将滑动变阻器的滑片向 （选填“左”或”右”）移动。
2024年河南省商丘市中考物理二模试卷
参考答案与试题解析
一、填空题（本题共6小题，每空1分，共14分）
1．（2分）物理学是以实验为基础的学科， 奥斯特 经过多次实验后最终发现了电流的周围存在磁场，托里拆利利用玻璃管和水银第一次较为准确的测量出了 大气压 的大小。
【答案】奥斯特；大气压。
【解答】解：奥斯特发现了电流的周围存在磁场。
托里拆利实验测出了大气压值。
2．（2分）如图，2022年河南电视台舞台节目《唐宫夜宴》火爆全网，一群“唐朝胖妞儿”的惊艳表演和高度的历史文化还原 电磁波 来传递信息的，演员们演奏古琴时按住琴弦的不同位置改变的是声音的 音调 。
【答案】电磁波；音调。
【解答】解：观众在电视上观看演员们的表演是利用电磁波来传递信息的，演员们演奏古琴时按住琴弦的不同位置改变的是声音的音调。
故答案为：电磁波；音调。
3．（2分）如图是小颖节假日经常去的商丘市日月湖的风景图片，图中小桥树水的“倒影”是由于光的 反射 形成的，能够闻到风景区里桂花香说明了分子在 不停地做无规则运动 。
【答案】反射；不停地做无规则运动。
【解答】解：小桥树木在湖水中形成“倒影”，是小桥，形成小桥和树的虚像，说明分子在不停地做无规则运动。
故答案为：反射；不停地做无规则运动。
4．（3分）如图所示是某电动汽车充电站的一排充电桩，这些充电桩是 并联 （填“串联”或“并联”）的；电动汽车的电池在充电时，将电能转化为 化学 能。电动汽车的核心部件之一是电动机，电动机的工作原理是 通电线圈在磁场中受力转动 。
【答案】并联；化学；通电线圈在磁场中受力转动。
【解答】解：并联电路各个用电器之间互不影响，图中一排的电动汽车充电桩之间互不影响。
电动汽车的电池在充电时，消耗电能并转化成了电池中的化学能。
电动机的原理是通电线圈在磁场中受到力的作用而转动。
故答案为：并联；化学。
5．（3分）如图所示的电路中，电源电压恒定，已知R1＝5Ω，R2＝15Ω，当S1闭合，S2断开时，电流表的示数为0.8A，则电源电压为 3 V，R1的电功率为 1.8 W；当S1和S2都断开时，电路工作5min产生的热量为 180 J。
【答案】3；1.8；180。
【解答】解由图可知，当S1闭合，S2断开时，R8、R2并联，
根据并联电路的电阻特点可知，电路中的总电阻：R＝＝，
由I＝可知；
由P＝UI＝可知，R5的电功率：P1＝＝＝1.8W；
当S2和S2都断开时，只有R2工作，由Q＝I5Rt＝t可知t＝。
故答案为：4；1.8。
6．（2分）如图所示，将导体ab拉到一定的高度处由静止释放，导体ab重新进入磁场中（摆动过程中导体ab不碰到磁体），则导体ab 不能 （选填“能”或“不能”）摆动到刚开始下落时的高度，你判断的理由是 导体ab做切割磁感线运动，产生感应电流，一部分机械能转化为电能，机械能减小 。
【答案】不能；导体ab做切割磁感线运动，产生感应电流，一部分机械能转化为电能，机械能减小。
【解答】解：导体ab重新进入磁场中（摆动过程中导体ab不碰到磁体），导体ab做切割磁感线运动，一部分机械能转化为电能，所以忽略空气阻力。
故答案为：不能；导体ab做切割磁感线运动，一部分机械能转化为电能。
二、选择题（本题共8个小题，每小题2分，共16分。第7-12题每小题只有一个选项符合题目要求；第13～14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有选错的得0分）
7．（2分）我国二十四节气中蕴含着丰富的物理知识，下列现象中属于吸热过程的是（ ）
A．大暑时节冷饮“冒白气”
B．立秋时节风吹汗消
C．霜降时节枝头上的雾凇
D．大寒时节河面冰冻
【答案】B
【解答】解：A、冷饮“冒白气”，属于液化现象，故A错误；
B、风吹汗消，属于汽化现象，故B正确；
C、雾凇是空气中的水蒸气遇冷形成的小冰晶，凝华放热；
D、河面冰冻，属于凝固现象，故D错误。
故选：B。
8．（2分）2023年4月2日晚落幕的西班牙羽毛球大师赛中，我国羽毛球队夺得两冠一亚的好成绩，如图为比赛过程中羽毛球的简化运动轨迹。下列有关说法正确的是（ ）
A．羽毛球在运动过程中运动状态不变
B．羽毛球从最高点到落地的过程中动能变小
C．羽毛球从被击打到落地过程中，受到的重力方向不断变化
D．羽毛球被击打后能在空中向前运动一段距离，是因为羽毛球具有惯性
【答案】D
【解答】解：A、羽毛球在运动过程中运动状态改变；
B、羽毛球从最高点到落地的过程中重力势能转化为动能，故B错误；
C、羽毛球从被击打到落地过程中，故C错误；
D、羽毛球被击打后能在空中向前运动一段距离，仍然保持原来的运动状态。
故选：D。
9．（2分）杨光同学在实验室利用光具座“探究凸透镜成像规律”的实验中元件摆放位置如图所示，在光屏中心呈现出清晰的烛焰的像，此时物距为30cm（ ）
A．此透镜的焦距可能为16cm，光屏上呈倒立、缩小的实像
B．此透镜的焦距可能为12cm，光屏上呈倒立、放大的实像
C．保持蜡烛和透镜位置不变，仅拿掉光屏，如图，用肉眼在A位置沿图示方向能看到实像
D．保持透镜位置不变，将蜡烛向左移动一段距离，光屏应向右移动一段距离才能再次找到烛焰清晰的像
【答案】C
【解答】解：AB、由图可知，根据凸透镜成实像时，成倒立，且u＝30cm＞2f，故AB错误；
C、凸透镜成实像时，因此用肉眼在A位置沿图示方向能看到实像；
D、保持透镜位置不变，此时物距增大，物远像近像变小可知，故D错误。
故选：C。
10．（2分）安全教育已越来越引起学校和社会各界的高度重视，并开展了一系列丰富多彩的教育活动。在某校一次安全用电知识的“对”、“错”抢答比赛中，下列选项应答“对”的是（ ）
A．若空气开关“跳闸”，一定是使用了大功率用电器
B．使用三线插头和三孔插座的目的，是将用电器的金属外壳与大地相连
C．家庭电路的开关，接在零线或火线上都可以
D．雷雨天气可以打着雨伞在开阔地上行走
【答案】B
【解答】解：A．家庭电路中空气开关跳闸，也可能是电路中发生了短路；
B：三孔插座中有一个孔是用来连接地线的，让有金属外壳的用电器的外壳接地，故B正确；
C：家庭电路的开关，一定要接在火线上；
D：打雷时，一定要第一时间远离空旷的地方，同时举起雨伞等于增加了身体的高度，故D错误。
故选：B。
11．（2分）如图所示，放在水平桌面上的甲、乙、丙三个完全相同的容器，装有三种不同的液体，静止时三个容器的液面恰好相平。则下列判断正确的是（ ）
①物体A受到的浮力F甲浮＝F乙浮＝F丙浮
②容器对桌面的压力F甲＜F乙＜F丙
③液体的密度ρ甲＞ρ乙＞ρ丙
④液体对容器底的压强p甲＜p乙＝p丙
A．只有①②B．只有②④C．只有①③D．只有③④
【答案】A
【解答】解：①根据图示可知，甲悬浮，乙，所以其所受的浮力与其自身的重力相等甲浮＝F乙浮＝F丙浮，故①正确；
③④由图可知，物体排开的液体的体积关系为：V甲＞V乙＞V丙；由于F甲浮＝F乙浮＝F丙浮，根据阿基米德原理可知，ρ甲＜ρ乙＜ρ丙，故③错误；
因为丙的密度最大，并且液体的深度相同，丙容器底所受的压强最大，再次是甲甲＜p乙＜p丙，故④错误；
②根据图示可知，三个容器中液面的高度相同，丙中物体排开液体的体积最小，由③知丙液体的密度最大，且三个物体和容器相同，丙容器对桌面的压力最大，最小的是甲甲＜F乙＜F丙，故②正确。
故选：A。
12．（2分）物理来源于生活，下面对生活中的物理现象描述正确的是（ ）
A．小亮同学向着平面镜里他的像走去，他的像会变大
B．岸上的人看河里的鱼，看到的“鱼”在真实的鱼的上方
C．羊角锤无论怎样使用，都是省力杠杆
D．冬天向手心“哈气”取暖，是利用做功的方法改变内能的
【答案】B
【解答】解：A、平面镜成的像和物体大小相等，他的像不变；
B、光从一种介质斜射入另一种介质，所以看到水中的鱼是由光的折射形成的，故B正确；
C、使用羊角锤时，动力臂小于阻力臂时，故C错误；
D、冬天向手心“哈气”取暖，故D错误。
故选：B。
（多选）13．（2分）如图所示，质量不计的轻质杠杆AC可以绕O点转动，两端挂有甲、乙两重物，G甲＝400N，G乙＝300N，甲的底面积为100cm2，当重物乙挂在B点时，杠杆在水平位置平物，下列说法正确的是（ ）
A．绳子通过O点对杠杆的拉力大小为400N
B．地面对甲的支持力为400N
C．此时甲对地面的压强为3×104Pa
D．重物乙从B点向C点移动过程中，甲对地面的压力变大
【答案】AC
【解答】解：A、由力的平衡条件和力的作用是相互的可知B＝G乙＝300N，
由杠杆平衡条件可得：FA×AO＝FB×OB，则A端受到甲的拉力：FA＝×FB＝×FB＝×300N＝100N，
由力的平衡条件可知，绳子通过O点对杠杆的拉力：FO＝FA+FB＝100N+300N＝400N，故A正确；
B、甲受到竖直向上的支持力，甲静止支+FA＝G甲，即F支＝G甲﹣FA＝400N﹣100N＝300N，故B错误；
C、由于力的作用是相互的支＝300N，则甲对地面的压强：p＝＝2Pa，故C正确；
D、根据图示可知，其力臂逐渐增大，A端受到的拉力逐渐变大，故甲对地面的压力变小。
故选：AC。
（多选）14．（2分）如图所示，在电磁铁的正上方用弹簧挂一个条形磁体。闭合开关S后，条形磁体与电磁铁相互排斥（ ）
A．条形磁体的下端为S极
B．当滑片P从a端滑动到b端的过程中，电磁铁的磁性变弱
C．当滑片P从a端滑动到b端的过程中，弹簧的长度会变长
D．若条形磁体换成铁棒，当滑片P从a端滑动到b端的过程中，弹簧的长度会变长
【答案】AD
【解答】解：A．根据安培定则可知，从下面的线流出，同名磁极相互排斥，故A正确；
BC．当滑片P 端到b端的滑动过程中，电流变大，条形磁铁与电磁铁之间的斥力变大，故BC错误；
D．若条形磁体换成铁棒，当滑片P从a端滑动到b端的过程中，弹簧的长度会变长。
故选：AD。
三、作图题（本题共2小题，每小题2分，共4分）
15．（2分）图中的光线经过平面镜反射后水平射向竖直放置的凸透镜，请画出平面镜的入射光线和凸透镜的折射光线
【答案】
【解答】解：过入射点作出法线，已知反射光线与平面镜的夹角为30°，据此在法线上侧画出入射光线；
又知反射光线平行于凸透镜的主光轴，可知折射光线过凸透镜的焦点
16．（2分）如图所示，用力F拉着长木板沿水平地面向右匀速直线运动，此时木块处于静止状态
【答案】
【解答】解：用水平向右的拉力F拉动长木板A做匀速直线运动，木块静止不动，受到的摩擦力大小等于弹簧测力计的拉力，且二者大小相等
四、实验探究题（本题共3小题，第17题4分，第18题6分，第19题9分，共19分）
17．（4分）小丽同学分别采用如图甲、乙所示的实验装置探究石蜡、冰的熔化特点。
（1）组装甲装置时，A、B两部件中应先固定 A 装置。
（2）图乙中读取温度计示数的方法正确的是 b （选填“a”“b”或“c”），温度计的示数为 ﹣4 。
（3）图丙中 ② 是石蜡的熔化图像（选填“①”或“②”）。
【答案】（1）A；（2）b；﹣4；（3）②。
【解答】解：（1）由于需用酒精灯外焰加热，要先放好酒精灯，先固定A部件；
（2）图乙中读取温度计示数的方法正确的是b；该温度计的分度值是1℃；
（3）图丙②温度不断升高，是非晶体的熔化图象。
故答案为：（1）A；（2）b；（3）②。
18．（6分）小红猜想动能的大小可能与物体的质量m和运动速度v有关，于是设计了如图所示的探究实验（质量为m和2m的两个小球和木块），验证自己的猜想。
（1）图甲中让不同质量的两个小球从斜面的同一高度自由滚下，目的是使两球到达水平面时具有相同的 速度 。
（2）实验中通过 木块移动的距离 判断小球动能的大小，本实验用的实验方法有 转换法 。（写出一种）
（3）图 乙 探究的是动能与速度的关系，比较分析实验现象，得出的结论是 在质量一定时，物体的速度越大，动能越大 。
（4）如果水平面是光滑的，该实验还能不能得到正确的结论？ 不能 （选填“能”或“不能”）。
【答案】（1）速度；（2）木块移动的距离；转换法；（3）乙；在质量一定时，物体的速度越大，动能越大；（4）不能。
【解答】解：（1）为了让不同质量的小球到达水平面时具有相同的速度，应将不同质量的小球从斜面的同一高度自由滚下；
（2）实验中，通过观察木块移动的距离来反映小球动能的大小；
（3）要探究动能与速度的关系，应控制小球的质量相同，到达水平面时速度不同，乙图满足实验要求，到达水平面时速度越大，故可得出结论：在质量一定时，动能越大；
（4）如果水平面是光滑的，根据牛顿第一定律可知，因无法比较木块移动的距离。
故答案为：（1）速度；（2）木块移动的距离；（3）乙，物体的速度越大；（4）不能。
19．（9分）某物理实验小组的同学用如图甲所示电路图，设计实验测量定值电阻的阻值。
（1）根据图甲的电路图将实物图乙连接完整。
（2）在小组同学连接好最后一根导线时看到小灯泡发光了，造成这一现象的原因是 连接电路时没有断开开关 ；如果闭合开关后，发现电流表的指针向左偏转，可能的原因是 电流表的正负接线柱接反了 。
（3）排除故障后，闭合开关，调整滑片P到某一位置后，其中电流表示数为 0.3 A，电压表示数为 2.4 V，此次测得电阻的阻值为 8 Ω。
（4）在电压表损坏无法使用的情况下，小组同学利用阻值已知的定值电阻R2和电流表测出了另一个未知阻值的电阻Rx的阻值。同学们设计了如图戊所示电路。
①只闭合开关S3，测得电流表示数为I1；
②只闭合开关 S1、S3 ，测得电流表示数为I2；
③电阻Rx的阻值为 （用已知量和测得量表示）。
【答案】（1）见解答；（2）连接电路时没有断开开关；电流表的正负接线柱接反了；（3）0.3；2.4；8；（4）②S1、S3；③。
【解答】解：（1）根据图甲，滑动变阻器的滑片向左移动时连入电路中的阻值变小，将电压表与电阻并联
；
（2）如果连接好最后一根导线时看到小灯泡发光了，说明电路是通路；
如果在闭合开关后，发现电流表指针向左偏转；
（3）如图丙所示，电压表选用的是小量程，示数为2.4V，分度值为8.02A，此时电阻的阻值：R＝＝；
（4）①只闭合开关S3，电路中只有Rx，测得电流表示数为I3；根据欧姆定律，电源电压U＝I1Rx；
②只闭合开关S1、S5，Rx与R0并联，电流表测干路电流2，则通过R2的电流为I0＝I2﹣I8；则电源电压U＝I0R0＝（I2﹣I1）R0；
③电阻Rx的阻值为Rx＝＝。
故答案为：（1）见解答；（2）连接电路时没有断开开关；（3）0.3；8；（4）②S1、S2；③。
五、综合应用题（本题共2小题，第20题8分，第21题9分，共17分）
20．（8分）氢燃料汽车是北京冬奥会交通保障的主力车型之一，此次使用的是我国国内首创的150kW大功率燃料电池发动机，最高车速可达100km/h，轮胎的总着地面积是0.08m2，请回答以下问题：
（1）请说出一种使用液氢作燃料的优点： 热值高 。
（2）该车静止在水平地面上时对地面的压强。（g取10N/kg）
（3）测试时该车以最高车速、150kW的恒定功率在水平公路上匀速行驶，消耗5.4kg液氢可以行驶0.7h，则该车受到的阻力为多少？该车利用燃料的效率是多少？（液氢热值取1.4×108J/kg）
【答案】（1）热值高；（2）该车静止在水平地面上时对地面的压强5×105Pa；（3）该车受到的阻力为5400N；该车利用燃料的效率是50%。
【解答】解：（1）请说出一种使用液氢作燃料的优点：热值高；
（2）车的质量为4t，车的重力G＝mg＝4×104kg×10N/kg＝4×104N，水平地面上对车地面的压力等于车的重力7，
该车静止在水平地面上时对地面的压强p＝＝＝5×105Pa；
（3）最高车速v＝100km/h＝，该车以最高车速，阻力等于牵引力，f＝F＝＝；
该车以最高车速、150kW的恒定功率在水平公路上匀速行驶，
车做的有用功W有＝Pt＝150×103W×3.7×3600s＝3.78×102J，
液氢完全燃烧放出的热量Q放＝mq＝5.4kg×8.4×108J/kg＝5.56×108J；
该车利用燃料的效率
η＝＝＝50%。
答：（1）热值高；（2）该车静止在水平地面上时对地面的压强5×105Pa；（3）该车受到的阻力为5400N。
21．（9分）如图所示，是一款新型自动控温的电加热器内部电路图，该电加热器在工作时有加热和保温两个工作状态。控制电路中的R0是热敏电阻，其阻值随温度的升高而减小，当水温达到100℃时1和R2是电热丝。R2＝4R1，加热功率为1100W。
（1）控制电路中电磁铁的工作原理是 电流的磁效应 。
（2）R2的阻值是多少？
（3）加热器的加热效率为90%，则在一个标准大气压下，将4kg、25℃的水加热至沸腾水＝4.2×103J/（kg•℃），结果保留整数）
（4）若想让水混在95℃时衔铁被吸下，需要将滑动变阻器的滑片向 左 （选填“左”或”右”）移动。
【答案】（1）控制电路中电磁铁的工作原理是电流的磁效应；（2）R2的阻值是176Ω；（3）加热器的加热效率为90%，则在一个标准大气压下，将4kg、25℃的水加热至沸腾，需要1273s；（4）左。
【解答】解：（1）控制电路中电磁铁的工作原理是电流的磁效应。
（2）如图可知，R2＝4R6，则R1工作时为加热状态，加热功率为1100W，R1＝＝＝44Ω；R2＝4×44Ω＝176Ω；
（3）在一个标准大气压下，将4kg，吸收的热量Q吸＝cmΔt＝4.4×103J/（kg•℃）×4kg×（100℃﹣25℃）＝2.26×106J；
加热器的加热效率为90%，消耗的电能W＝＝2J；
由W＝P热t，得需要的时间t＝＝；
（4）当温度升高，热敏电阻的阻值会随着温度的升高而减小。当水温达到100℃，电磁铁吸引衔铁停止加热，则应该将滑动变阻器
的滑片向左移动，阻值减小，电磁铁吸下衔铁。
答：（1）控制电路中电磁铁的工作原理是电流的磁效应；
（2）R7的阻值是176Ω；
（3）加热器的加热效率为90%，则在一个标准大气压下、25℃的水加热至沸腾；
（4）左。
