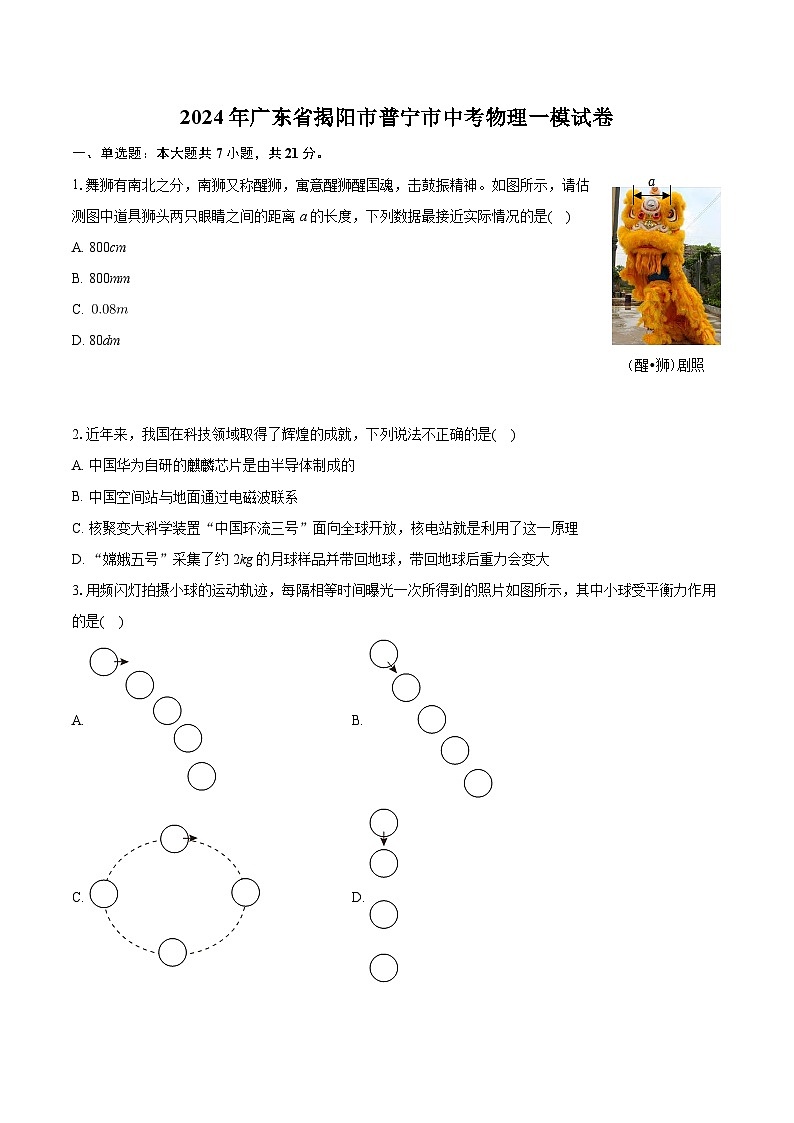

2024年广东省揭阳市普宁市中考物理一模试卷

这是一份2024年广东省揭阳市普宁市中考物理一模试卷，共26页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.舞狮有南北之分，南狮又称醒狮，寓意醒狮醒国魂，击鼓振精神。如图所示，请估测图中道具狮头两只眼睛之间的距离a的长度，下列数据最接近实际情况的是( )
A. 800cm
B. 800mm
C.
D. 80dm
2.近年来，我国在科技领域取得了辉煌的成就，下列说法不正确的是( )
A. 中国华为自研的麒麟芯片是由半导体制成的
B. 中国空间站与地面通过电磁波联系
C. 核聚变大科学装置“中国环流三号”面向全球开放，核电站就是利用了这一原理
D. “嫦娥五号”采集了约2kg的月球样品并带回地球，带回地球后重力会变大
3.用频闪灯拍摄小球的运动轨迹，每隔相等时间曝光一次所得到的照片如图所示，其中小球受平衡力作用的是( )
A. B.
C. D.

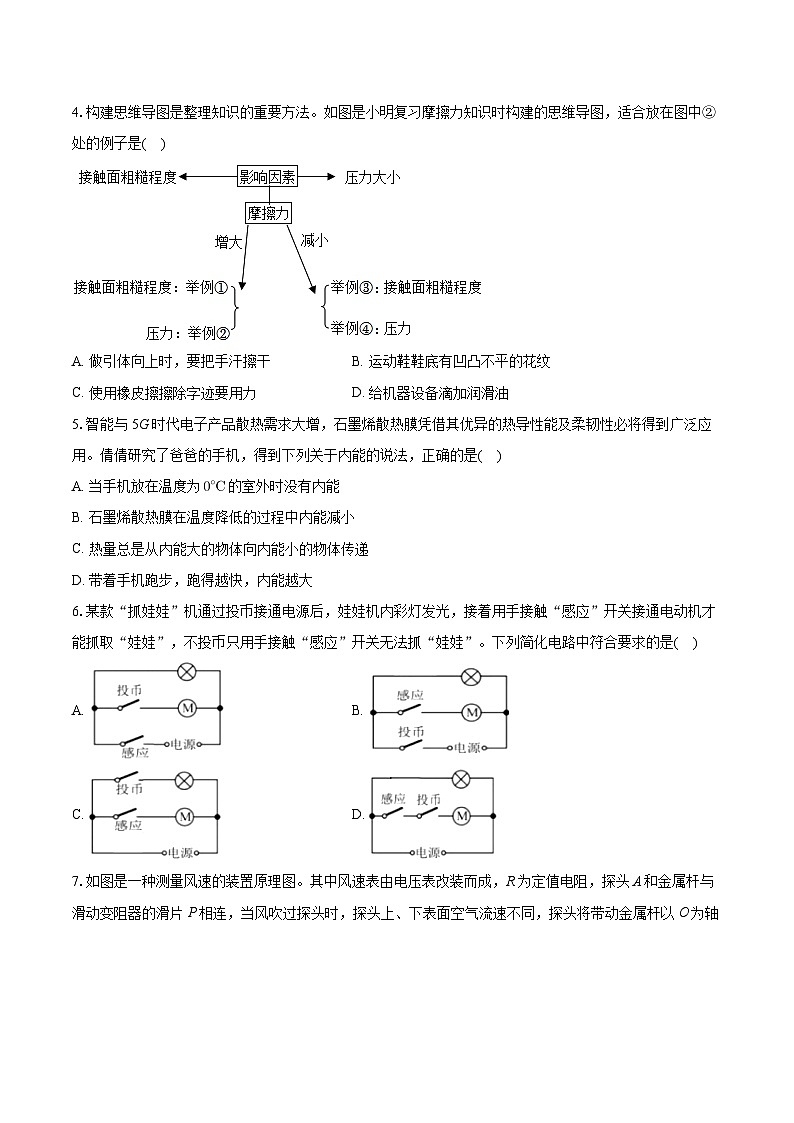

4.构建思维导图是整理知识的重要方法。如图是小明复习摩擦力知识时构建的思维导图，适合放在图中②处的例子是( )
A. 做引体向上时，要把手汗擦干B. 运动鞋鞋底有凹凸不平的花纹
C. 使用橡皮擦擦除字迹要用力D. 给机器设备滴加润滑油
5.智能与5G时代电子产品散热需求大增，石墨烯散热膜凭借其优异的热导性能及柔韧性必将得到广泛应用。倩倩研究了爸爸的手机，得到下列关于内能的说法，正确的是( )
A. 当手机放在温度为的室外时没有内能
B. 石墨烯散热膜在温度降低的过程中内能减小
C. 热量总是从内能大的物体向内能小的物体传递
D. 带着手机跑步，跑得越快，内能越大
6.某款“抓娃娃”机通过投币接通电源后，娃娃机内彩灯发光，接着用手接触“感应”开关接通电动机才能抓取“娃娃”，不投币只用手接触“感应”开关无法抓“娃娃”。下列简化电路中符合要求的是( )
A. B.
C. D.

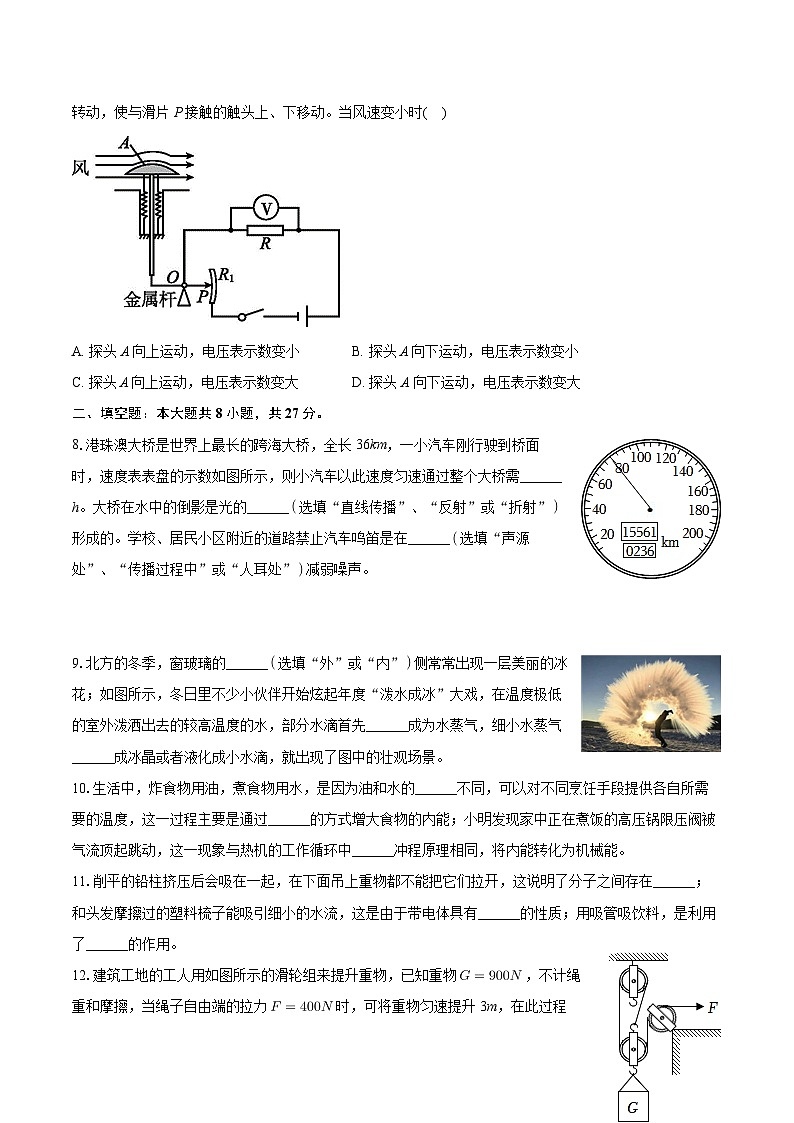

7.如图是一种测量风速的装置原理图。其中风速表由电压表改装而成，R为定值电阻，探头A和金属杆与滑动变阻器的滑片P相连，当风吹过探头时，探头上、下表面空气流速不同，探头将带动金属杆以O为轴转动，使与滑片P接触的触头上、下移动。当风速变小时( )
A. 探头A向上运动，电压表示数变小B. 探头A向下运动，电压表示数变小
C. 探头A向上运动，电压表示数变大D. 探头A 向下运动，电压表示数变大
二、填空题：本大题共8小题，共27分。
8.港珠澳大桥是世界上最长的跨海大桥，全长36km，一小汽车刚行驶到桥面时，速度表表盘的示数如图所示，则小汽车以此速度匀速通过整个大桥需______ h。大桥在水中的倒影是光的______选填“直线传播”、“反射”或“折射”形成的。学校、居民小区附近的道路禁止汽车鸣笛是在______选填“声源处”、“传播过程中”或“人耳处”减弱噪声。
9.北方的冬季，窗玻璃的______选填“外”或“内”侧常常出现一层美丽的冰花；如图所示，冬日里不少小伙伴开始炫起年度“泼水成冰”大戏，在温度极低的室外泼洒出去的较高温度的水，部分水滴首先______成为水蒸气，细小水蒸气______成冰晶或者液化成小水滴，就出现了图中的壮观场景。
10.生活中，炸食物用油，煮食物用水，是因为油和水的______不同，可以对不同烹饪手段提供各自所需要的温度，这一过程主要是通过______的方式增大食物的内能；小明发现家中正在煮饭的高压锅限压阀被气流顶起跳动，这一现象与热机的工作循环中______冲程原理相同，将内能转化为机械能。
11.削平的铅柱挤压后会吸在一起，在下面吊上重物都不能把它们拉开，这说明了分子之间存在______；和头发摩擦过的塑料梳子能吸引细小的水流，这是由于带电体具有______的性质；用吸管吸饮料，是利用了______的作用。
12.建筑工地的工人用如图所示的滑轮组来提升重物，已知重物，不计绳重和摩擦，当绳子自由端的拉力时，可将重物匀速提升3m，在此过程中，拉力F做功______ J，滑轮组的机械效率为______；若将该滑轮组的机械效率提高为，需要用此滑轮组提升______ N的重物。
13.如图是我国首条自主研发并铺设的高科技智慧公路，未来可实现对该路面上行驶的电动汽车进行无线充电。当路面内的送电线圈通电之后，该线圈会产生磁场；汽车底部配有受电线圈及与其相连的电池，利用______原理，在汽车行驶时受电线圈中会产生感应电流，实现无线充电。受电线圈在给蓄电池充电时，受电线圈相当于______选填“电源”或“用电器”。但该类汽车无线充电技术至今未得到广泛推广，其中一个重要原因是充电效率低，仅为，若该道路可提供的充电功率为5kW，要给一个电池容量为的电动汽车从零到充满电，需要时间为______ h。
14.观察图甲中小林的妈妈和爸爸的对话，回答下面的问题：
当地的电价为______元/度。
小林家上一个月底抄表时电能表的示数如图乙所示，则本月底电能表的示数应为______。
小林家的电水壶额定功率为2000W，若家中只有这个电水壶正常工作，则这内电能表转盘转动______圈。
15.“曹冲称象”是家喻户晓的典故，兴趣小组受此启发，找来一个上端开口的空透明圆筒，底部用细线系一块质量适当的铁块，然后将其静止放置在水中，如图1所示，此时圆筒浸入水中的深度为5cm，水面与圆筒A点相平。利用此装置标上刻度后放入水中，可以方便地测量出物体的质量。在圆筒内放上一个物体后，如图2所示，圆筒浸入水中的深度为10cm，水面与圆筒B点相平。已知圆筒底面积为，圆筒和铁块总重为，装置始终处于漂浮状态，圆筒始终竖直。则：
图1中圆筒和铁块受到的总浮力是______ N，它们浸入水中的总体积是______。
图2中圆筒底部受到水的压强是______ Pa，受到水的压力为______ N。
为方便测量，圆筒A点应标上______ kg刻度线。
利用此装置测量时，圆筒B点的刻度线对应的质量应为______ kg。
三、作图题：本大题共3小题，共7分。
16.如图所示，画出点光源S发出的两束光通过凹透镜后的折射光线。
17.如图，质量忽略不计的AC硬棒能绕O点转动，在C点挂一物体。在B点施加力时，棒刚好处于静止状态。请画出的力臂以及在B点画出作用在杠杆上最小的动力。
18.如图甲为某品牌带指示灯插座，使用中发现：开关断开时，指示灯不发光，插座不能提供电压；开关闭合时，指示灯发光，插座提供电压；如果指示灯损坏，开关闭合时，插座也能提供电压。请根据要求和安全用电原则在图乙中完成电路连接。
四、实验探究题：本大题共4小题，共26分。
19.如图1所示是“探究水沸腾时温度变化的特点”实验：
①由图1可知此时温度计的示数是______；
②图2是同学们根据观察画出的水沸腾时气泡的变化示意图，正确的是______。
如图3是探究“滑动摩擦大小跟什么因素有关”实验。小欢将木块放在水平木板上，改变放在木块上的砝码个数，用弹簧测力计______拉动木块，从而测出滑动摩擦力大小，此时弹簧测力计示数为______ N。
同学们利用如图4所示器材探究“凸透镜成像规律”，操作如下为光源：
①由于实验中凸透镜的焦距未知，小华同学利用一束平行光测量凸透镜的焦距如图甲，该透镜的焦距是______ cm；
②图乙中光屏上出现了清晰的像，生活中利用这个成像特点制成了______选填“照相机”、“投影仪”或“放大镜”；
③观察光屏上像的特点时，小畅不小心用手指遮挡住了透镜的上半部分，此时光屏上F光源的像______选填“完整”或“不完整”。
20.小亮想测量一个小木块不吸水的密度，他利用天平、圆柱形玻璃杯、适量的水、细针等器材，经过思考，想出了如下的实验方法。
图甲是小亮在调节天平时的情景，小丽指出了他在操作上的错误，你认为错误之处是：______；小亮纠正错误后，开始调节天平平衡，他发现指针指向了分度盘中线的左侧，则他应该向______调节平衡螺母；
小亮按照以下步骤继续实验：
①将小木块放在天平左盘，天平平衡时右盘中所加砝码和游码的位置如图乙所示，则小木块的质量是______ g；
②将玻璃杯装满水，用细针缓慢地将木块压入水中，使之完全浸没、利用排水法，测出溢出水的质量为30g，则小木块的体积为______；已知
③测出小木块的密度是______；
做实验时，小亮若先用排水法测出木块的体积，接着用天平测出木块的质量，这样测得的密度值将比真实值______选填“偏大”或“偏小”；
近期国际原油涨价，92号汽油每吨提高200元，测算到零售价格每升提高了元，据此可估测92号汽油的密度约为______。注意不考虑汽油在生产运输过程中密度的变化
21.小明用如图甲所示器材做“测量小灯泡电功率”的实验，电源电压约为且恒定不变，小灯泡上标有“”的字样，电压表只有量程可用。
连接电路时开关需要______。
图甲的电路还差最后一根导线，请你用笔画线代替导线，将实物电路连接完整，连好就通电实验。
连接好电路后，闭合开关，电流表有示数，电压表没有示数，则故障原因是______。
A.滑动变阻器短路；
B.滑动变阻器断路；
C.灯泡短路；
D.灯泡断路。
排除故障后，小明为准确测出小灯泡的额定功率，实验步骤如下：
①调节滑动变阻器滑片，使电压表的示数为3V，然后断开开关，将电压表并联在滑动变阻器两端。
②保持滑片位置不动，再次闭合开关后，观察电压表并继续移动滑片，直至电压表示数______，读出此时电流表示数如图乙所示，此时电流为______ A。
③小灯泡额定功率为______ W。
22.同学们在进行项目化学习时，组建了“我为夏季送清凉”项目小组。该小组的任务是为全校30个教室安装合适的空调，每个教室需安装空调两台。
【项目实施】
空调选购：同学们在商场发现有甲、乙两款空调适合安装在教室内，额定电压均为220V，额定功率分别为1500W和2200W，同学们根据所学知识发现：甲款空调，制冷速度更______选填“快”或“慢”。当运行时间相同时，消耗电能较多的是______选填“甲”或“乙”款空调。
空调安装：同学们在观察走廊供电箱时看到如图1所示的情景，由此可知，教室内的照明电路和空调电路之间是______选填“串联”或“并联”的，当只有空调电路“跳闸”时，照明电路______选填“能”或“不能”正常工作。
【项目拓展】
为落实节能降耗，图甲为项目小组同学给学校每个教室空调设计的自动控制装置，其中R是热敏电阻。电磁铁的磁性随着左侧控制电路中电流变大，磁性逐渐增强，当外界气温高于时电磁铁磁性足够强并将上方衔铁吸下，此时右侧电路被接通，空调自动开启且连续正常工作，低于时空调自动关闭。
为满足自动控制要求，该热敏电阻的阻值应该随温度升高而______选填“增大”“不变”或“减小”。
图乙是当地某一天的气温变化图，若学校安装的是额定功率1500W的空调，则学校这天因这批空调消耗的电能为______。
五、计算题：本大题共2小题，共13分。
23.如图所示是一辆5G无人驾驶汽车，质量为，车轮与水平地面总接触面积为。某次测试中它在平直公路上匀速行驶500s，发动机的输出功率为。求：
汽车静止在水平地面时，对地面的压强是多少？
若发动机的效率为，完成此次测试至少需要消耗多少kg汽油？
24.冬天打出来的果汁太凉，不宜直接饮用。利用如图1所示带加热功能的榨汁杯可以将榨出的果汁加热后饮用。如图2所示是其内部电路简化结构示意图，该榨汁杯的部分参数如表所示。求：
仅榨汁时的正常工作电流；
的阻值；
给杯子盛满果汁并加热，使其温度升高，果汁吸收的热量。
六、综合题：本大题共1小题，共6分。
25.阅读短文，回答问题。
中国空间站中国空间站质量为100多吨，在距离地面约400km的轨道上绕地球高速飞行。睛天的夜晚，可通过望远镜观察到空间站。
神舟飞船用于向空间站运送航天员，飞船轨道舱的两侧安装有太阳能电池板，在独自飞行时也可供应电能。天舟货运飞船则是向空间站运送物资的“快递小哥”，货运飞船与空间站天和核心舱对接过程中，可通过核心舱上的摄像机扣摄图片进行实时观察调整发射神舟飞船使用的是“长征二号F”火箭，动力来自于液态燃料。发射时允许游客现场观看，但必须保持的最近安全距离通常为选择航天材料需要考虑多方面的因素，物体的热胀冷缩是需要考虑的重要因素之一。
许多物体在温度升高时，体积会增大，这种现象叫物体的热膨胀。当物体温度改变1摄氏度时，其体积的变化与它在时体积之比，叫做“体积膨胀系数”或称“体胀系数”，符号用表示。一般情况下，不同物质的热膨胀程度不同，铝的体胀系数。
火箭使用的液态燃料，是通过______选填“压缩体积”或“降低温度”的方法使燃气液化而形成的；晴天的夜晚，观察到的空间站______选填“是”或“不是”光源。
下列说法正确的是______。
A.太阳能电池板应设计成白色；
B.太空中的空间站的质量为零；
C.空间站应尽量使用体胀系数较小的材料制作；
D.光进入摄像机镜头前后传播速度不变。
天舟货运飞船靠近核心舱时，它在核心舱摄像机上成像的大小会逐渐______。
设计师为减轻火箭的质量，将一个钢制零件改为铝制零件，使其质量减少260g，则该零件所需铝的质量是______ g；某铝制零件时的体积为，升温至，体积变化了______。、
答案和解析
1.【答案】B
【解析】解：道具狮头两只眼睛之间的距离大概是成人一个手臂的长度即800mm。
故选：B。
长度的基本单位是米，根据人与狮的比例进行估测。
本题考查了长度的估测，较为基础。
2.【答案】C
【解析】解：中国华为自研的麒麟芯片主要材料是硅，是由半导体制成的，故A正确，不符合题意；
B.中国空间站与地面通过电磁波联系，故B正确，不符合题意；
C.核聚变大科学装置“中国环流三号”是核聚变，而核电站是可控制的核裂变，故C错误，符合题意；
D.同一个物体在月球上的重力是地球上的六分之一，所以月球样品带回地球后，重力会变大为月球上的六倍，故D正确，不符合题意。
故选：C。
手机芯片主要材料是半导体材料硅；
广播、电视、移动通信、卫星都是用电磁波传递信息的；
核电站是利用核裂变反应得到核能的；
同一个物体在月球上的重力是地球上的六分之一。
这是一道学科综合题，考查了半导体材料的应用、电磁波、核电站等内容，难度不大。
3.【答案】B
【解析】解：小球受平衡力作用时，处于平衡状态，可能是静止，也可能是匀速直线运动，图中A、C是曲线运动，运动状态改变，D的相同时间路程越来越大，是加速运动，运动状态改变，而B相同时间内的路程相等，是速度不变的直线运动，即匀速直线运动，故处于平衡状态。
故选：B。
物体受力平衡，处于平衡状态，可能是静止，也可能是匀速直线运动。
本题考查平衡状态的判断，属于基础题。
4.【答案】C
【解析】解：由图知道，②是在接触面的粗糙程度一定时，增大压力来增大摩擦力；
A.做引体向上时，要把手汗擦干，在压力一定时，增大接触面粗糙程度来增大摩擦力，故A不正确；
B.穿鞋底有花纹的运动鞋，是在压力一定时，增大接触面的粗糙程度来增大摩擦力，故B不符合合题意；
C.使用橡皮擦擦除字迹要用力，是在接触面的粗糙程度一定时，增大压力来增大摩擦力，故C正确；
D.给机器设备滴加润滑油，可使接触面脱离，从而减小摩擦力，故D不正确。
故选：C。
增大摩擦力的方法：在接触面粗糙程度一定时，增大压力，在压力一定时，增大接触面的粗糙程度；
减小摩擦力的方法：在接触面粗糙程度一定时，减小压力，在压力一定时，减小接触面的粗糙程度，使接触面脱离，用滚动代替滑动。
本题考查了生活中增大和减小摩擦的方法，学好摩擦知识，增大有益摩擦，让摩擦为人们服务。
5.【答案】B
【解析】解：A、一切物体都有内能，当手机放在温度为的室外时也有内能，故A错误；
B、同一物体温度降低，内能减小。石墨烯散热膜在温度降低的过程中内能减小，故B正确；
C、热量总是从温度高的物体向温度低的物体传递，故C错误；
D、带着手机跑步，跑得越快，其动能越大，但不影响内能的大小，故D错误。
故选：B。
一切物体都有内能；内能的大小与物体的质量、温度和状态有关；做功来热传递可以改变物体的内能；热传递的条件是有温度差。
本题考查了对内能、热量和温度的理解，对内能与机械能的区分等，属热学基础题，难度不大。
6.【答案】B
【解析】解：
由题知，某款“抓娃娃”机通过投币接通电源后，娃娃机内彩灯发光，接着用手接触“感应”开关接通电动机才能抓取“娃娃”，不投币只用手接触“感应”开关无法抓“娃娃”，这说明感应和投币互不影响，故彩灯和电动机应是并联的，且投币开关应该在干路上；结合图示可知，只有B符合题意，ACD不符合题意。
故选：B。
根据题意可知，感应开关和投币开关一起可以使电动机工作；投币开关控制照明灯。
开关控制用电器时开关和用电器是串联的，用电器和用电器之间是并联的。
根据实际需要学会设计串联电路和并联电路。
7.【答案】B
【解析】解：如图当有风吹过探头时，由于探头上表面凸，相同时间空气经过上表面的路程比下表面长，经过上表面的速度比下表面快，所以上表面的气压小于下表面的气压，探头A将受到一向上的合力，滑片向上移动；
当风速减小时，探头上下表面空气流速差减小，上下表面气压差减小，受向上的合力减小，所以滑片向上运动，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，电路中电流变小，由可知，电压表示数变小，故B正确，ACD错误。
故选：B。
流体压强和流速的关系：流速越快的地方压强越小。
根据欧姆定律判断出电压表的示数变化和风速的关系。
本题的关键是掌握流体压强跟流速的关系，能利用流体压强知识解释有关的现象。本题考查了学生应用物理知识解决实际问题的能力。
8.【答案】反射 声源处
【解析】解：从速度表的示数可知，该车此时的速度为，该车匀速通过整个大桥的时间为；
大桥在水中的倒影，属于平面镜成像，是光的反射形成的；
居民小区禁止汽车鸣笛是从声源处减弱噪声。
故答案为：；反射；声源处。
由车内的速度表盘看出指针指示的读数，单位是；由速度公式的变形公式可求出通过整个大桥需要的时间；
大桥在水中的倒影，属于平面镜成像；
噪声的减弱办法有三个：在声源处减弱；在人耳处减弱；在传播过程中减弱。
题考查了速度表的读数和速度的计算、光的反射和噪声等，属于基础性题目。
9.【答案】内 汽化 凝华
【解析】解：在北方的冬天，室内温度高于室外的温度，所以室内空气中的水蒸气遇到很冷的玻璃凝华成小冰晶附着在玻璃的内表面形成冰花。
在温度极低的室外泼洒出去的较高温度的水，部分水滴首先由液态汽化为气态的水蒸气，细小水蒸气凝华成冰晶或者液化成小水滴。
故答案为：内；汽化；凝华。
物体由液态变为气态的过程叫汽化；物体由气态直接变为固态的过程叫凝华。
此题考查的是生活中的物态变化现象，我们要能够分析出生活中的物态变化究竟是哪一种。
10.【答案】沸点 热传递 做功
【解析】解：油和水的沸点不同，油的沸点比水的沸点高得多，所以油和水可以对不同烹饪手段提供各自所需要的温度，用油炸食物可以炸得金黄，而煮食物只需要用水就可以了。
炸食物或煮食物时，食物从外界吸收热量，主要是通过热传递的方式来增大食物的内能。
在煮饭的高压锅限压阀被气流顶起跳动，这是锅内气体对限压阀做功的过程，将气体的内能转化为限压阀的机械能，热机的做功冲程中，缸内气体对活塞做功，将气体的内能转化为活塞的机械能，所以这一现象与热机的工作循环中的做功冲程原理相同。
故答案为：沸点；热传递；做功。
对液体进行加热，当温度升高到液体的沸点后，温度就不会再升高；
改变物体内能的方法：做功和热传递；
做功可以改变物体的内能，对物体做功，机械能转化为内能；物体对外做功，将内能转化为机械能。
本题考查了改变内能的方法和内燃机的工作过程，属于基础题。
11.【答案】引力 轻小物体 大气压
【解析】解：削平的铅柱挤压后会吸在一起，在下面吊上重物都不能把它们拉开，这说明了分子之间存在引力；和头发摩擦过的塑料梳子能吸引细小的水流，这是由于带电体具有轻小物体的性质；用吸管吸饮料，是利用了大气压的作用。
故答案为：引力；轻小物体；大气压。
分子间存在相互作用的引力和斥力；带电体可以吸引轻小物体；用吸管吸饮料是利用了大气压。
本题考查的是分子间的作用；知道带电体的性质和大气压的应用。
12.【答案】3600 75 2700
【解析】解：由图可知，绳子自由端移动的距离：，
拉力做的总功：；
滑轮组的机械效率：；
因为不计绳重和摩擦时，所以动滑轮的重力：；
因为不计绳重和摩擦时，
所以滑轮组的机械效率为时物体的重力：。
故答案为：3600；75；2700。
由图可知，绳子自由端移动的距离，利用求拉力做的总功；
利用求滑轮组的机械效率；
利用不计绳重和摩擦时求动滑轮的重力，利用不计绳重和摩擦时求滑轮组的机械效率为时物体的重力。
本题考查了使用滑轮组时动滑轮的重力、有用功、总功和机械效率的计算，关键是从图中得出滑轮组绳子的有效股数。
13.【答案】电磁感应 电源 8
【解析】解：在汽车行驶时受电线圈中会产生感应电流，实现无线充电，这是电磁感应现象；
受电线圈在给蓄电池充电时，受电线圈相当于电源；
充电效率为，电池容量为，则需要的总电能为：，
充电功率为5kW，则由可得，需要的充电时间为：；
故答案为：电磁感应；电源；8。
法拉第在1831年发现了电磁感应现象：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生电流。根据这个发现，后来发明了发电机，这个重要现象的发现使人类对电能的大规模获得和利用成为可能；
受电线圈在给蓄电池充电时，受电线圈相当于电源，将化学能转化为电能；
先根据计算需要的总电能，再根据计算需要的充电时间.
本题以电动汽车的无线充电技术为载体，考查了电流的磁效应、电磁感应现象，并考查了电能、效率和功的有关计算，综合性较强。
14.【答案】
【解析】由图甲可知，当地的电价为：元/度；
由图乙可知，上个月底抄表时电能表的示数为，这个月用了100度电也就是，所以本月底电能表的示数为：；
由题意可得，电水壶正常工作消耗的电能为：，根据电能表常数可得，电能表转盘转动的圈数为：。
故答案为：；；。
电费的单价等于电费的总价除以消耗的度数；
本月消耗的电能等于本月底电能表示数与上一个月底电能表示数之差；
根据题意求出电水壶消耗的电能，再根据电能表常数即可求出转盘转动的圈数。
本题考查了电能表的读数及电能的计算。
15.【答案】
【解析】解：图1中圆筒和铁块处于漂浮状态，受到的总浮力等于总重力，即；
它们浸入水中的总体积：；
图2中圆筒底部受到水的压强是：，
受到水的压力为：；
此时圆筒中没有物体，为方便测量，圆筒A点应标上0kg刻度线；
图2中圆筒受到的浮力：，
利用此装置测量时，圆筒B点的刻度线对应的质量应为。
故答案为：；；；1；；。
图1中圆筒和铁块处于漂浮状态，受到的总浮力等于总重力；
根据计算它们浸入水中的总条件；
根据计算图2中圆筒底部受到水的压强，根据计算受到水的压力；
此时圆筒中没有物体，为方便测量，圆筒A点应标上0kg刻度线；
根据计算图2中圆筒受到的浮力的变化量，进一步计算利用此装置测量时圆筒B点的刻度线对应的质量。
本题考查物体的浮沉条件、重力公式、阿基米德原理、液体压强公式的灵活运用，有一定难度。
16.【答案】解：平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点；指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴，如图所示：

【解析】在作凹透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点三条特殊光线来作图。
凹透镜的三条特殊光线：过凹透镜光心的光线其传播方向不变；平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点；指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴。
17.【答案】
【解析】从支点O作的力的作用线的垂线，该垂线段为的力臂；
由杠杆平衡条件可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在最O点，因此OB作为动力臂最长，由图知动力的方向应该向上，如下图所示：
从支点到力的作用线的距离为力臂；
杠杆平衡条件：动力动力臂=阻力阻力臂，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小。
此题考查力臂的画法和最小动力的确定；由杠杆的平衡条件，杠杆中最小作用力问题，可以转化为最大力臂问题，解题的关键是找出最长的力臂。
18.【答案】解：
指示灯损坏，开关闭合时，插座也能提供电压，说明指示灯与插座互不影响是并联的；
开关断开时，指示灯不发光，插座不能提供电压；开关闭合时，指示灯发光，插座提供电压，说明开关在干路上控制插座和指示灯，且开关应先接在火线上；
三孔插座的连接方法：上孔接地线，左孔接零线，右孔接火线；由此连接电路如图所示：

【解析】根据题意，分析插座与指示灯的连接方式，根据开关作用分析开关所在位置。三孔插座的连接方法：上孔接地线，左孔接零线，右孔接火线。
根据用电器之间是否相互影响是判断用电器串联和并联的方法之一；家庭电路中，开关控制用电器，开关一定接在火线和用电器之间，既能控制用电器，又能保证使用安全。
19.【答案】96 乙 匀速直线 照相机 完整
【解析】解：①由图1可知此时温度计的分度值为，示数是。
②水沸腾时在水的表面和内部同时产生气泡，内部气泡上升过程中，会不断有水蒸气进入，气泡会变大，故正确的是乙；
根据二力平衡可知，将木块放在水平木板上，改变放在木块上的砝码个数，用弹簧测力计沿水平方向匀速拉动木块，此时弹簧测力计的拉力等于滑动摩擦力的大小。
由图可知，弹簧测力计的分度值为，因此弹簧测力计的示数为；
①平行于主光轴的光线经凸透镜折射后，会聚在主光轴上一点，这点是凸透镜的焦点，焦点到光心的距离是凸透镜的焦距，所以凸透镜的焦距是：；
②如图乙中，若光屏上出现了清晰的像，此时物距大于像距，根据凸透镜成实像时，物距大于像距，成倒立、缩小的实像，照相机就是利用此原理制成的；
③观察光屏上像的特点时小畅不小心用手指遮挡住了透镜的上半部分，下半部分仍能会聚光线成完整的像，但由于会聚的光线比原来减少，所以像比原来变暗。
故答案为：①96；②乙；匀速直线；；①；②照相机；③完整。
①根据温度计的分度值读数；
②掌握沸腾时的现象：沸腾时，有大量气泡产生，气泡在上升过程中体积逐渐增大，最后破裂；
根据二力平衡可知，用弹簧测力计沿水平方向匀速拉木块，此时弹簧测力计的拉力等于滑动摩擦力的大小。先观察弹簧测力计的分度值，再读数；
①平行于主光轴的光会聚于主光轴上一点，这一点叫焦点，焦点到光心的距离叫焦距，读数时估读到分度值的下一位；
②根据凸透镜成实像时，物距大于像距，成倒立、缩小的实像，照相机就是利用此原理制成的；
③当用手指遮挡住了透镜的某一部分时，由于通过凸透镜会聚的光线数量减少，所以像会比原来变暗，但仍成完整的像。
此题考查了探究水沸腾时温度变化的特点实验、探究“滑动摩擦大小跟什么因素有关”实验、凸透镜成像规律的探究及应用，关键是熟记成像规律的内容，利用好控制变量法是解题关键，难度不大。
20.【答案】未将游码拨到标尺左端的“0”刻度线处 右 大
【解析】解：在调节天平平衡时，应先将天平放在水平台上，并将游码拨到标尺左端的零刻线处，该同学未将游码拨到标尺左端的“0”刻度线处；
调节天平平衡时，发现天平的指针偏向分度标尺的左侧，应向右调节平衡螺母；
①如图乙所示，则小木块的质量；
②小木块的体积，
③石块的密度：；
假如若先用排水法测出木块的体积，接着用天平测出木块的质量，由于木块附带水，会使测量的质量偏大，而体积是准确的，根据可知，小木块的密度比真实值偏大。
由92号汽油每吨提高200元，可算出上调1元对应的质量，则：，
也就是5kg的92号汽油上调价格是1元，
由92号汽油每升提高元，可算出上调1元对应的体积，则：，
也就是的92号汽油上调价格是1元，
故由密度公式可算出92号汽油的密度：
，
故答案为：未将游码拨到标尺左端的“0”刻度线处；右；①；②30；③；大；。
天平应放置在水平桌面上；调节平衡前，先将天平放在水平台上，游码置于标尺左端的零刻线处，然后调节平衡螺母；
天平的调节原则是：左偏右调，右偏左调，先快后慢
天平平衡时，物体的质量等于砝码的质量加游码在标尺上所对的刻度值；
小木块的体积等排开水的体积；用公式算出石块的密度；
假如若先用排水法测出木块的体积，接着用天平测出木块的质量，由于木块附带水，会使测量的质量偏大，而体积是准确的，根据分析小木块的密度比真实值偏大还是偏小；
先根据数据得到上调1元对应的质量，再根据数据求解升高1元对应的体积，最后得到92号汽油的密度密度。
本题主要通过天平量筒测固体密度的实验，考查了天平、量筒的基本使用与读数方法，同时还考查了对密度公式的简单运用，是我们应该熟练掌握的基本实验技能。
21.【答案】断开
【解析】解：为了保护电路，连接电路时开关需要断开；
滑动变阻器上下各选一个接线柱与开关串联在电路中，如下图所示：
或；
连接好电路后，闭合开关，电流表有示数，说明电路是通路，电压表没有示数，说明电压表并联的电路短路或电压表短路或电压表断路，即故障原因是灯泡短路，故选：C；
②由①可知，灯泡和滑动变阻器串联，电压表测滑动变阻器两端电压；当灯泡正常发光时，根据串联电路电压规律可知，滑动变阻器两端电压为，即电压表示数为，此时电流表示数如图乙所示，电流表选用小量程，分度值，其示数为；
③则小灯泡额定功率为：
。
故答案为：断开；见解答图；；②；；③。
为了保护电路，连接电路时开关需要断开；
滑动变阻器上下各选一个接线柱串联在电路中；
连接好电路后，闭合开关，电流表有示数，说明电路是通路，电压表没有示数，说明电压表并联的电路短路或电压表短路或电压表断路；
分析电路连接，根据串联电路电压规律确定电压表示数；根据电流表选用的量程确定分度值读数；根据求出小灯泡额定功率。
本题测量小灯泡电功率实验，考查了注意事项、电路连接、电路故障、电流表读数和功率的计算等知识。
22.【答案】慢 乙 并联 能 减小 720
【解析】解：【项目实施】
电功率是表示电流做功快慢的物理量，甲、乙两款空调都正常工作时，实际功率等于额定功率，甲的电功率小，制冷速度更慢；两款空调运行时间相同时，由可知，消耗电能较多的是乙款空调；
教室的照明电路和空调电路之间是并联的，并联电路各用电器互不影响，当只有空调电路“跳闸”时，照明电路能正常工作；
【项目拓展】
由题意知，当外界气温高于时空调自动开启且连续正常工作，低于时空调自动关闭，则电磁铁的磁性随温度升高而增大，即控制电路中的电流变大，因此该热敏电阻的阻值应该随温度增大而减小；
由题图乙可知，一天中气温都超过的时间：，学校这天因这批空调消耗的电能为：。
故答案为：【项目实施】慢；乙；并联；能；
【项目拓展】减小；。
【项目实施】
电功率是表示电流做功快慢的物理量；根据甲、乙量空调的额定功率可知制冷速度；甲、乙空调运行相同时间，根据可知消耗电能关系；
家庭电路中，各用电器之间是并联的，开关与它所控制的用电器之间是串联的；并联电路各用电器互不影响；
【项目拓展】
外界的温度较高时，电路中的电流较大，空调启动，外界温度较低时，电路中的电流较小，空调自动关闭，分析热敏电阻的阻值随温度的变化；
分析一天中气温超过的时间，根据得到消耗的电能。
本题考查了家庭电路的连接、电功率、电能计算等，难度不大。
23.【答案】解：汽车的重力为：，
汽车静止在水平地面时对地面的压力为：，
汽车静止在水平地面时对地面的压强为：
；
汽车发动机做的功为：，
由得，汽油完全燃烧放出的热量为：
，
由得，消耗汽油的质量为：
。
答：汽车静止在水平地面时，对地面的压强是；
若发动机的效率为，完成此次测试至少需要消耗1kg汽油。
【解析】根据计算汽车的重力，汽车静止在水平地面时对地面的压力等于车的重力，根据计算汽车静止在水平地面时对地面的压强；
根据计算发动机做的功，已知发动机的效率，根据的变形公式计算汽油完全燃烧放出的热量，根据的变形公式计算消耗的汽油的质量。
本题考查了压强的计算、燃料燃烧放热公式和热机效率公式及其变形公式的应用，属于基础题。
24.【答案】解：由可得，仅榨汁时的正常工作电流：
；
由电路图可知，只闭合时，电路为的简单电路，电路的总电阻最大，根据公式知总功率最小，处于保温状态，
同时闭合、时，与并联，电路的总电阻最小，根据公式知总功率最大，处于加热状态，
因并联电路中各支路独立工作、互不影响，
所以，的电功率：
，
因并联电路中各支路两端的电压相等，
所以，由可得，的阻值：
；
给杯子盛满果汁时果汁的体积：
，
由可得，果汁的质量：
，
果汁吸收的热量：
。
答：仅榨汁时的正常工作电流为；
的阻值为；
给杯子盛满果汁并加热，果汁吸收的热量为。
【解析】根据表格数据可知榨汁功率，根据求出仅榨汁时的正常工作电流；
由电路图可知，只闭合时，电路为的简单电路，电路的总电阻最大，根据公式知总功率最小，处于保温状态；同时闭合、时，与并联，电路的总电阻最小根据公式知总功率最大，处于加热状态，根据并联电路中各支路独立工作、互不影响可知，的电功率等于加热功率减去保温功率，根据并联电路的电压特点和求出的阻值；
根据求出给杯子盛满果汁时果汁的质量，利用求出果汁吸收的热量。
本题考查了电功率公式和密度公式、吸热公式、电功公式的综合应用，正确判断出榨汁杯处于不同状态时电路的连接方式是关键。
25.【答案】压缩体积 不是 C 变大
【解析】解：火箭使用的液态燃料，是通过在常温下压缩体积的方法使燃气液化而形成的；
空间站本身不能发光，所以夜晚，观察到的空间站不是光源；
、白色会反射所有的光，黑色会吸收所有的光，所以太阳能电池板应设计成黑色，故A错误；
B、质量是物体的基本属性，与物体的形状、状态、位置和温度无关，所以太空中的空间站的质量不可能为零，故B错误；
C、太空的昼夜温差大，所以空间站应尽量使用体胀系数较小的材料制作，故C正确；
D、光在不同的介质的传播会发生变化，光在玻璃中的传播小于在真空、空气中的传播速度，故D错误；
故选：C；
天舟货运飞船靠近核心舱时，它在核心舱摄像机是实像，而凸透镜成实像时，物近像远像变大，所以天舟货运飞船靠近核心舱时，它在核心舱摄像机上成像的大小会逐渐变大；
假设零件的体积为V，
由可知，钢制零件的质量：，
铝制零件的质量：，
根据题意可知，，
解得：；
所需铝的质量：；
根据题意可知，铝的膨胀系数为，表示铝温度每升高，铝的体积变化量与原来体积的比值为，
某铝制零件时的体积为，温度从升温至，其体积变化量。
故答案为：压缩体积；不是；；变大；；。
使气体液化的方法：降低温度和压缩体积；能自行发光的物体叫做光源；
白光会反射所有的光；质量是物体的基本属性，与物体的形状、状态、位置和温度无关；太空的昼夜温差大；光在不同的介质中传播速度会发生改变；
凸透镜成实像时，物近像远像变大；
假设零件的体积为V，根据密度公式分别表示出钢制零件的质量和铝制零件的质量，根据题意求出零件的体积V，据此求出该零件所需铝的质量；根据铝的膨胀系数求出铝制零件体积的变化量。
本题是一道材料阅读题，主要考查液体的方法、光源的概念、对膨胀系数的理解、凸透镜成像的特点，密度公式、速度公式的应用，能从材料中获取相关信息是解题的关键。榨汁杯部分参数表
额定电压
220V
加热功率
300W
保温功率
80W
榨汁功率
66W
容量
300mL
