2025年安徽省C20教育联盟中考一模物理试题（原卷版+解析版）

这是一份2025年安徽省C20教育联盟中考一模物理试题（原卷版+解析版），共24页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1. 下图甲是某品牌插座面板，将其正确接入家庭电路后，如图乙所示。当闭合开关后，下列说法正确的是（ ）
A. 洗衣机可以接在该插座上使用B. 若指示灯断路，该插座还可以使用
C. 用试电笔测试插座的右孔，氖管不发光D. 为了保持清洁，可用湿抹布擦拭插座面板
2. 如图所示为某款电加湿器，开始工作时，电加热元件开始发热，水箱中的水被加热，电加湿器顶部的出风口有大量“白气”产生，增加了进入室内空气的湿度。下列分析正确的是（ ）
A. “白气”是水蒸气
B. “白气”是空气中的水蒸气液化形成的小水珠
C. 水蒸气液化为小水珠内能增加
D. “白气”是水箱中的水蒸气液化形成的小水珠
3. 如图所示光路图以及对光路图的解释正确的是（ ）
A. 凸透镜对光线有发散作用B. 凹透镜对光线有会聚作用
C. 放大镜的原理图D. 矫正近视眼
4. 如图所示是磁电式电流表内部构造图，当电流通过时，线圈发生偏转，带动转轴、指针偏转，A、B、C、D四幅图中与电流表工作原理相同的是（ ）
A. B.
C. D.
5. 如图所示，记录了两辆电动汽车在平直的公路上同时行驶时，在相同的时间内通过的路程。以下分析正确的是（ ）
A. 甲车行驶时动能不断增加
B. 乙车行驶时动能不断增加
C. 电动机工作时将电能全部转化为汽车行驶的动能
D. 汽车行驶时因为有能量损失，所以能量不能守恒

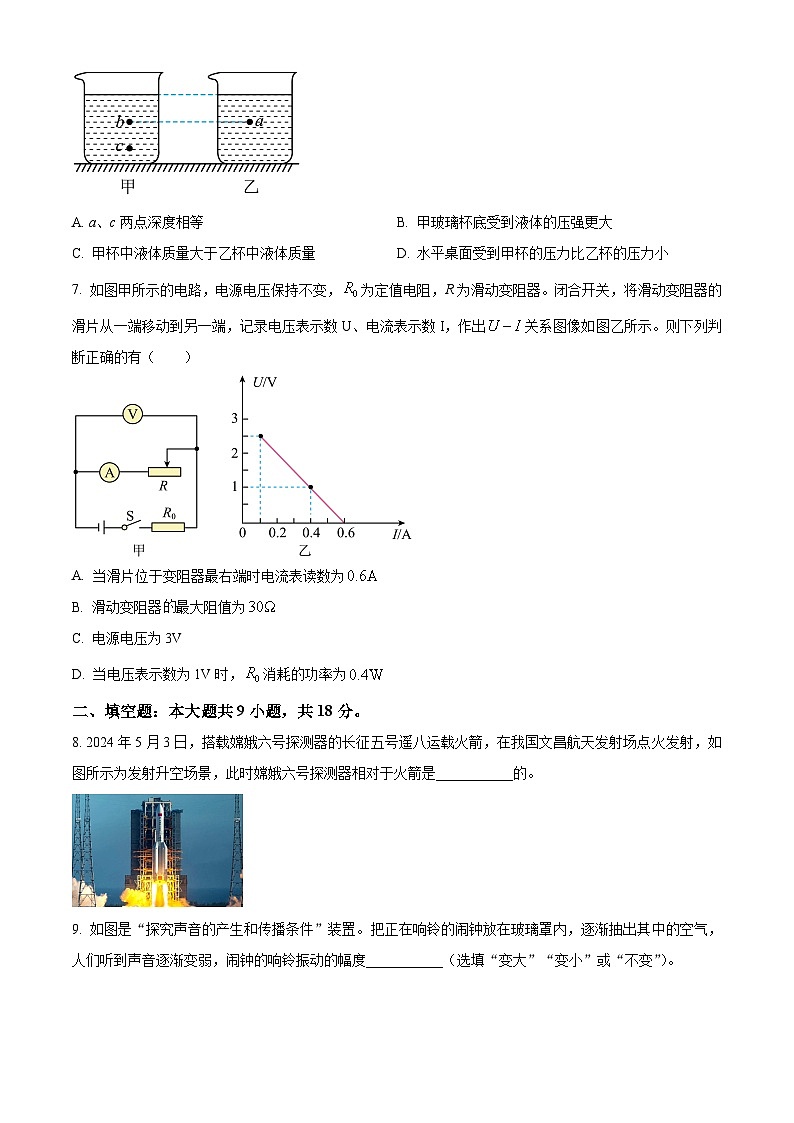

6. 如图所示，水平桌面上放置甲、乙两个完全相同的玻璃容器，容器中盛有等体积的两种液体；分别测得这两种液体中a、b、c三点压强，发现的，下列分析一定正确的是（ ）
A. a、c两点深度相等B. 甲玻璃杯底受到液体的压强更大
C. 甲杯中液体质量大于乙杯中液体质量D. 水平桌面受到甲杯的压力比乙杯的压力小
7. 如图甲所示的电路，电源电压保持不变，为定值电阻，R为滑动变阻器。闭合开关，将滑动变阻器的滑片从一端移动到另一端，记录电压表示数U、电流表示数I，作出关系图像如图乙所示。则下列判断正确的有（ ）
A. 当滑片位于变阻器最右端时电流表读数为
B. 滑动变阻器最大阻值为
C. 电源电压为3V
D. 当电压表示数为1V时，消耗的功率为
二、填空题：本大题共9小题，共18分。
8. 2024年5月3日，搭载嫦娥六号探测器的长征五号遥八运载火箭，在我国文昌航天发射场点火发射，如图所示为发射升空场景，此时嫦娥六号探测器相对于火箭是___________的。
9. 如图是“探究声音的产生和传播条件”装置。把正在响铃的闹钟放在玻璃罩内，逐渐抽出其中的空气，人们听到声音逐渐变弱，闹钟的响铃振动的幅度___________（选填“变大”“变小”或“不变”）。
10. 如图所示，水平桌面上的甲、乙两个相同的容器用一细管相连，细管中间有一开关K，先把K关上，在两容器中装入不同质量的水。打开开关K待液面稳定后，甲中的液面下降的高度___________乙液面上升的高度（选填“大于”“等于”或“小于”）。
11. 如图所示，某实验小组刻度尺测量一物体长度的情景。几位同学分别读数为、、、，其中正确的读数是___________。
12. 两个表面粗糙程度完全相同的物体A和B叠放在一起（如图甲），在的水平拉力作用下，在水平面上一起做匀速直线运动；若A、B两物体用一根质量不计的细线相连，（如图乙）在F2的作用下在同水平面上做匀速直线运动，此时拉力___________ N。
13. 如图所示，将重物挂在滑轮组上，在拉力F的作用下匀速上升。已知滑轮重20N（不计绳重和摩擦），则拉力___________ N。
14. 平直的公路上，一辆汽车以的速度匀速行驶100km，消耗汽油10kg，若这辆汽车发动机的效率为，则汽车行驶时受到的阻力为___________ N。（汽油的热值为）
15. 如图所示电源电压保持为U不变，现有两个电阻并联接入电路中，闭合开关后电流表的示数为；若用电阻去替换，再闭合开关，电流表的示数为。则___________。
16. 如图所示的是家用电热水龙头，当水流过发热管加热时，出温水，否则出冷水。发热管的电阻为，工作时电流；通过控制流量来控制出水温度，出水流量，按照热效率计算，冬天水温最多能提高___________℃。
三、作图题：本大题共1小题，共2分。
17. 如图所示为“探究光的反射规律”的片段。小明将平面镜放在水平桌面，白色硬纸板竖直放置在平面镜上，再将纸板F沿PQ剪开，将纸板的上半部分向后折，请作出此时的反射光线。
四、实验探究题：本大题共3小题，共16分。
18. 小明同学要测量某一品牌陈醋的密度，其操作过程如图所示。
（1）他将天平放在水平台面上，横梁静止时，指针如图甲所示。接下来正确的操作是___________，直至横梁静止时指针指在分度盘中线上，或指针在中线左右等幅摆动为止。
（2）将用调节好的天平两次称量烧杯和陈醋的总质量，当天平平衡时，砝码和游码的示数如图乙和丙所示，量筒中陈醋的体积如图丁所示，则陈醋的密度为___________。
19. 第一实验小组研究杠杆机械效率，他们用轻绳悬挂杠杆一端的O点作为支点，在B点用轻绳悬挂总重为G的钩码，在A点用轻绳竖直悬挂一个弹簧测力计，装置如图所示。
（1）将杠杆缓慢抬升，测得弹簧测力计的拉力为F，用刻度尺分别测出A、B两点上升的高度为h1、h2 （不计摩擦）。则：杠杆机械效率的表达式为η=___________×100%。（用所测的物理量符号表示）
（2）若仅将弹簧测力计改挂到C点，仍将钩码竖直向上匀速提升h2的高度（不计摩擦），杠杆的机械效率为η'，则η'___________η（选填“小于”、“等于”或“大于”）。
20. 实验小组在“测量小灯泡的电阻”实验中，实验器材：两节新干电池、U额为2.5V的小灯泡（正常发光时的电阻约为8Ω）、电流表、电压表、滑动变阻器、开关和若干导线。
（1）根据图甲电路图，用笔画线代替导线将图乙中的电路连接完整（连线不能交叉）；
（2）连接好电路后，调节滑片P使电压表示数为2.5V，此时电流表的示数如图丙所示，待测小灯泡正常发光时的电阻是___________Ω；（结果保留一位小数）
（3）完成上述实验后，同学们交流后又设计了一种测量小灯泡正常发光时的电阻的方案，设计的电路如图丁所示，R0是阻值已知的定值电阻，请将实验步骤补充完整；
①根据电路图连接好电路，闭合开关S，将开关S1拨到触点A，移动滑片，使电压表的示数为小灯泡的额定电压U1=2.5V。
②___________，读出电压表的示数U2；
③小灯泡正常发光时的电阻的表达式：R=___________（用字母U1、U2、R0表示）。
五、计算题：本大题共3小题，共20分。
21. 图甲所示是工人搬运货物的情景，过程简化为图乙所示：先利用斜面将货物匀速推到车上，再将货物水平匀速推到d点。这个过程中推力大小保持为800N，方向与运动方向保持一致，货物重为1000N，各段长度如图乙所示，推上斜面用时10s，水平推动用时5s，，求：
（1）请在图丙方框内画出货物从b点到d点的运动过程中，在水平方向上的受力示意图（以⋅点代替货物）；
（2）求货物从b点到d点的运动过程中，推力做功的功率。
22. 如图，电源电压恒定，灯泡L规格为“6V，3W”，为定值电阻。闭合开关S，将接1，移动滑动变阻器滑片P，接入电阻为时，灯泡恰好正常发光；将接2，滑片移至a端，电流表示数为，滑片移至b端，电流表示数为。求：
（1）灯泡正常发光时的电阻；
（2）电源电压；
（3）滑动变阻器R1最大阻值。
23. 据说，在某次国际物理学会议期间，有人向三位著名美国物理学家盖莫夫、奥本海默、布洛赫提出一个小问题：一条装满石头船浮在水面上，如果将船中石头投入水里，池中的水面高度会发生怎样的变化？听闻此故事后，小明准备一些实验器材来进行探究。他选一底面积为圆柱形玻璃容器装入适量的水，将一块质量为280g，密度为石块放入一个底面积为、质量为200g圆柱形空杯中。此时空杯漂浮在水面上。标记出此时水面位置如图所示。再将石块拿出放入大玻璃容器的水中，待沉底后重新记录水面位置。发现水面下降。
请分析：
（1）水面为什么会下降？
（2）下降高度为多少？
（3）小明想若用其他物体替代石块重复以上实验，水面是否可以保持不变呢？请通过分析该物体的密度至少为多少才能让液面保持不变？
2025年安徽省C20教育联盟中考物理一模试卷
一、单选题：本大题共7小题，共14分。
1. 下图甲是某品牌的插座面板，将其正确接入家庭电路后，如图乙所示。当闭合开关后，下列说法正确的是（ ）
A. 洗衣机可以接在该插座上使用B. 若指示灯断路，该插座还可以使用
C. 用试电笔测试插座的右孔，氖管不发光D. 为了保持清洁，可用湿抹布擦拭插座面板
【答案】B
【解析】
【详解】A．家用洗衣机有金属外壳，容易发生漏电，应接入三孔插座，故洗衣机不可以接在该插座上，故A错误；
B．指示灯和插座是并联的，这意味着它们各自独立工作，互不影响。因此，即使指示灯断路，插座仍然可以正常使用，故B正确；
C．该插座的右孔接在火线上，用试电笔测试插座的右孔，氖管会发光，故C错误；
D．由于水是导体，用湿抹布擦拭插座面板可能会导致触电事故。因此，为了安全起见，我们不应该用湿抹布擦拭插座面板。故D错误。
故选B。
2. 如图所示为某款电加湿器，开始工作时，电加热元件开始发热，水箱中的水被加热，电加湿器顶部的出风口有大量“白气”产生，增加了进入室内空气的湿度。下列分析正确的是（ ）
A. “白气”是水蒸气
B. “白气”是空气中的水蒸气液化形成的小水珠
C. 水蒸气液化为小水珠内能增加
D. “白气”是水箱中的水蒸气液化形成的小水珠
【答案】D
【解析】
【详解】A．“白气”是水蒸气液化形成的小水珠，故A错误；
BD．“白气”是水箱中喷出的水蒸气遇冷液化形成的小水珠，故B错误，D正确；
C．水蒸气液化为小水珠，此过程放出热量，内能减小，故C错误。
故选D。
3. 如图所示光路图以及对光路图的解释正确的是（ ）
A. 凸透镜对光线有发散作用B. 凹透镜对光线有会聚作用
C. 放大镜的原理图D. 矫正近视眼
【答案】C
【解析】
【详解】A．凸透镜对光线具有会聚作用，平行于主光轴的入射光线经过凸透镜后会聚在焦点上。故A错误；
B．凹透镜对光线有发散作用，图中的折射光线与入射光线相比变得会聚了，故B错误；
C．凸透镜成像中，物距小于一倍焦距时，成正立放大的虚像，这是放大镜的成像原理，故C正确；
D．据图可知，图中是配戴凸透镜矫正远视眼，故D错误。
故选C。
4. 如图所示是磁电式电流表的内部构造图，当电流通过时，线圈发生偏转，带动转轴、指针偏转，A、B、C、D四幅图中与电流表工作原理相同的是（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】磁电式电流表中，当电流通过时，线圈发生偏转，带动转轴、指针偏转，因此电流表的制成原理是通电线圈在磁场中受力转动。
A．图中为发电机的原理图，是利用电磁感应现象制成的，与电流表的工作原理无关，故A不符合题意；
B．图中为奥斯特实验装置，探究电流的磁效应，与电流表的工作原理无关，故B不符合题意；
C．图中为电动机的原理图，是利用通电线圈在磁场中受力而转动的原理制成的，故C符合题意；
D．图中是探究电磁铁的磁性强弱与线圈匝数得关系，与电流表的工作原理无关，故D不符合题意。
故选C。
5. 如图所示，记录了两辆电动汽车在平直的公路上同时行驶时，在相同的时间内通过的路程。以下分析正确的是（ ）
A. 甲车行驶时动能不断增加
B. 乙车行驶时动能不断增加
C. 电动机工作时将电能全部转化为汽车行驶的动能
D. 汽车行驶时因为有能量损失，所以能量不能守恒
【答案】B
【解析】
【详解】AB．由图像可知，甲车在相同时间内通过的路程相同，做匀速直线运动，动能不变，乙车在相同时间内通过的路程逐渐变大，做加速运动，动能增加，故A错误，B正确；
C．电动机工作时将电能转化为汽车行驶的动能和内能，故C错误；
D．能量既不会凭空产生，也不会凭空消失，它只能从一种形式转化为其他形式，或者从一个物体转移到另一个物体，在转化或转移的过程中，能量的总量不变。这就是能量守恒定律。汽车行驶时有能量损失，但能量的总量保持不变，故D错误。
故选B。
6. 如图所示，水平桌面上放置甲、乙两个完全相同的玻璃容器，容器中盛有等体积的两种液体；分别测得这两种液体中a、b、c三点压强，发现的，下列分析一定正确的是（ ）
A. a、c两点深度相等B. 甲玻璃杯底受到液体的压强更大
C. 甲杯中液体质量大于乙杯中液体质量D. 水平桌面受到甲杯的压力比乙杯的压力小
【答案】D
【解析】
【详解】A．根据图示可知，a的深度要小于c的深度，故A错误；
B．，a的深度小于c的深度，根据可知，甲中液体的密度要小于乙中液体的密度；液体总的深度相同，根据可知，乙玻璃杯底受到液体的压强更大，故B错误；
C．液体的体积相同，根据可知，甲杯中液体质量小于乙杯中液体质量，故C错误；
D．玻璃容器完全相同，重力相同；甲杯中液体质量小于乙杯中液体质量，根据可知，甲杯中液体重力小于乙杯中液体重力，所以甲杯总重力小于乙杯的总重力。两杯对桌面压力等于自身总重，则甲杯的压力比乙杯的压力小，故D正确。
故选D。
7. 如图甲所示的电路，电源电压保持不变，为定值电阻，R为滑动变阻器。闭合开关，将滑动变阻器的滑片从一端移动到另一端，记录电压表示数U、电流表示数I，作出关系图像如图乙所示。则下列判断正确的有（ ）
A. 当滑片位于变阻器最右端时电流表读数为
B. 滑动变阻器的最大阻值为
C. 电源电压3V
D. 当电压表示数为1V时，消耗的功率为
【答案】C
【解析】
【详解】AB．滑动变阻器滑片位于最右端时，连入电路阻值最大，此时电路中电流最小为，滑动变阻器两端电压最大为，滑动变阻器最大阻值为
故AB错误；
C、闭合开关，两电阻串联接入电路，电流表测通过电路的电流，电压表测滑动变阻器两端的电压，由乙图可知通过电路的电流为时，滑动变阻器两端的电压为，通过电路的电流为时，滑动变阻器两端的电压为1V，串联电路总电压等于各部分电压之和，电源电压为
代入数值有，
解得，
故C正确；
D．由乙图可知，当电压表示数为1V时，通过电路的电流为消耗的功率为
故D错误。
故选C。
二、填空题：本大题共9小题，共18分。
8. 2024年5月3日，搭载嫦娥六号探测器的长征五号遥八运载火箭，在我国文昌航天发射场点火发射，如图所示为发射升空场景，此时嫦娥六号探测器相对于火箭是___________的。
【答案】静止
【解析】
【详解】火箭发射时，嫦娥六号探测器相对于火箭的位置没有发生变化，是静止的。
9. 如图是“探究声音的产生和传播条件”装置。把正在响铃的闹钟放在玻璃罩内，逐渐抽出其中的空气，人们听到声音逐渐变弱，闹钟的响铃振动的幅度___________（选填“变大”“变小”或“不变”）。
【答案】不变
【解析】
【详解】如图是“探究声音的产生和传播条件”装置。把正在响铃的闹钟放在玻璃罩内，逐渐抽出其中的空气，人们听到声音逐渐变弱，是空气变稀薄了，但闹钟的响铃振动的幅度不变，响度不变。
10. 如图所示，水平桌面上甲、乙两个相同的容器用一细管相连，细管中间有一开关K，先把K关上，在两容器中装入不同质量的水。打开开关K待液面稳定后，甲中的液面下降的高度___________乙液面上升的高度（选填“大于”“等于”或“小于”）。
【答案】等于
【解析】
【详解】打开开关K后装置为连通器，当液体不流动时，液面相平，所以甲中的液面下降的高度等于乙液面上升的高度。
11. 如图所示，某实验小组刻度尺测量一物体长度的情景。几位同学分别读数为、、、，其中正确的读数是___________。
【答案】3.18cm
【解析】
【详解】刻度尺的一大格有10小格，每一小格的长度为1mm，物体的起点是，末端是，物体的长度是
故是正确的读数。
12. 两个表面粗糙程度完全相同的物体A和B叠放在一起（如图甲），在的水平拉力作用下，在水平面上一起做匀速直线运动；若A、B两物体用一根质量不计的细线相连，（如图乙）在F2的作用下在同水平面上做匀速直线运动，此时拉力___________ N。
【答案】6
【解析】
【详解】图甲中，以AB组成的整体为研究对象，AB做匀速直线运动，所以受到地面的摩擦力与拉力平衡，则摩擦力大小等于拉力的大小，为6N；在乙图中，若将A、B两物体用一根质量不计的细线相连，使它们一起匀速运动，由于接触的粗糙程度不变，压力不变，摩擦力也不变，因此拉力与此时的摩擦力为一对平衡力，拉力的大小也为6N。
13. 如图所示，将重物挂在滑轮组上，在拉力F的作用下匀速上升。已知滑轮重20N（不计绳重和摩擦），则拉力___________ N。
【答案】100
【解析】
【详解】由图可知滑轮组的动滑轮绕绳子的段数；滑轮组绳子自由端受到拉力等于重物A的重力，即
不计绳重和摩擦，拉力F的大小为
14. 平直的公路上，一辆汽车以的速度匀速行驶100km，消耗汽油10kg，若这辆汽车发动机的效率为，则汽车行驶时受到的阻力为___________ N。（汽油的热值为）
【答案】1840
【解析】
【详解】10kg汽油完全燃烧产生的热量为
汽车发动机所做的有用功
根据可知，汽车发电机的牵引力
汽车做匀速直线运动，处于平衡状态，所受的阻力为
15. 如图所示电源电压保持为U不变，现有两个电阻并联接入电路中，闭合开关后电流表的示数为；若用电阻去替换，再闭合开关，电流表的示数为。则___________。
【答案】2n∶（n+1）
【解析】
【详解】根据并联电路的电压规律可知，、与两端的电压均等于电源电压，根据并联电路的电流规律和欧姆定律可得，电流表的示数分别为，
则
16. 如图所示的是家用电热水龙头，当水流过发热管加热时，出温水，否则出冷水。发热管的电阻为，工作时电流；通过控制流量来控制出水温度，出水流量，按照热效率计算，冬天水温最多能提高___________℃。
【答案】
【解析】
【详解】发热管产生的热量为
根据得水吸收的热量为
根据题意可知，流出水的最小体积
由可知，这些水的质量为
由可知，水升高的温度为
三、作图题：本大题共1小题，共2分。
17. 如图所示为“探究光的反射规律”的片段。小明将平面镜放在水平桌面，白色硬纸板竖直放置在平面镜上，再将纸板F沿PQ剪开，将纸板的上半部分向后折，请作出此时的反射光线。
【答案】
【解析】
【详解】据光的反射定律可知，反射光线与入射光线在同一平面上，故反射光线在右侧下半部分纸板上。图中法线已经画出，根据反射角等于入射角在法线的右侧画出反射光线，如图所示：
四、实验探究题：本大题共3小题，共16分。
18. 小明同学要测量某一品牌陈醋的密度，其操作过程如图所示。
（1）他将天平放在水平台面上，横梁静止时，指针如图甲所示。接下来正确的操作是___________，直至横梁静止时指针指在分度盘中线上，或指针在中线左右等幅摆动为止。
（2）将用调节好的天平两次称量烧杯和陈醋的总质量，当天平平衡时，砝码和游码的示数如图乙和丙所示，量筒中陈醋的体积如图丁所示，则陈醋的密度为___________。
【答案】（1）向左调节平衡螺母
（2）
【解析】
【详解】[1]使用天平时，将天平放在水面台面上，将游码调至标尺左端零刻度线处，指针不在分度盘中央时，按照指针左偏右调，右偏左调的方法，调节平衡螺母，直到天平平衡，图甲中指针右偏，故向左调节平衡螺母。
[2]图乙中烧杯和陈醋的总质量
图丙中剩余陈醋和烧杯的质量
倒入量筒的陈醋的质量
量筒的分度值是2mL，量筒中陈醋的体积，陈醋的密度
19. 第一实验小组研究杠杆的机械效率，他们用轻绳悬挂杠杆一端的O点作为支点，在B点用轻绳悬挂总重为G的钩码，在A点用轻绳竖直悬挂一个弹簧测力计，装置如图所示。
（1）将杠杆缓慢抬升，测得弹簧测力计的拉力为F，用刻度尺分别测出A、B两点上升的高度为h1、h2 （不计摩擦）。则：杠杆机械效率的表达式为η=___________×100%。（用所测的物理量符号表示）
（2）若仅将弹簧测力计改挂到C点，仍将钩码竖直向上匀速提升h2的高度（不计摩擦），杠杆的机械效率为η'，则η'___________η（选填“小于”、“等于”或“大于”）。
【答案】（1）
（2）等于
【解析】
【小问1详解】
有用功为，总功，则机械效率的表达式为
【小问2详解】
因为不计摩擦，设杠杆重心升高的距离为h，所以有
仅将弹簧测力计改挂到C点，仍将钩码竖直向上匀速提升的高度，则有用功不变。额外功是克服杠杆重力所做的功，因钩码上升高度相同，所以杠杆上升高度也相同，则额外功相同，因此总功不变，由可知，机械效率不变，故等于。
20. 实验小组在“测量小灯泡的电阻”实验中，实验器材：两节新干电池、U额为2.5V的小灯泡（正常发光时的电阻约为8Ω）、电流表、电压表、滑动变阻器、开关和若干导线。
（1）根据图甲电路图，用笔画线代替导线将图乙中的电路连接完整（连线不能交叉）；
（2）连接好电路后，调节滑片P使电压表示数为2.5V，此时电流表的示数如图丙所示，待测小灯泡正常发光时的电阻是___________Ω；（结果保留一位小数）
（3）完成上述实验后，同学们交流后又设计了一种测量小灯泡正常发光时电阻的方案，设计的电路如图丁所示，R0是阻值已知的定值电阻，请将实验步骤补充完整；
①根据电路图连接好电路，闭合开关S，将开关S1拨到触点A，移动滑片，使电压表的示数为小灯泡的额定电压U1=2.5V。
②___________，读出电压表的示数U2；
③小灯泡正常发光时的电阻的表达式：R=___________（用字母U1、U2、R0表示）。
【答案】（1） （2）8.3
（3） ①. 将开关S1拨到触点B，控制变阻器的滑片位置不动 ②.
【解析】
【小问1详解】
根据电路图可知，变阻器左下接线连入电路中，如下图所示：
【小问2详解】
丙图中电流表的量程为0~0.6A，分度值是0.02A，读数为，则待测小灯泡正常发光时的电阻是
【小问3详解】
[1][2]连接好电路，闭合开关S，将开关拨到触点A，此时电路为电路为变阻器、定值电阻、灯泡串联，电压表测灯泡两端电压，使电压表的示数为小灯泡的额定电压，此时灯泡正常发光，保持滑片的位置不动，再将开关拨到触点B，电路连接方式不变，电压表测定值电阻和灯泡的总电压，读出电压表的示数，则两端的电压
电路的电流为
灯泡正常发光的电阻为
五、计算题：本大题共3小题，共20分。
21. 图甲所示是工人搬运货物的情景，过程简化为图乙所示：先利用斜面将货物匀速推到车上，再将货物水平匀速推到d点。这个过程中推力大小保持为800N，方向与运动方向保持一致，货物重为1000N，各段长度如图乙所示，推上斜面用时10s，水平推动用时5s，，求：
（1）请在图丙方框内画出货物从b点到d点的运动过程中，在水平方向上的受力示意图（以⋅点代替货物）；
（2）求货物从b点到d点的运动过程中，推力做功的功率。
【答案】（1） （2）240W
【解析】
【小问1详解】
货物从b点匀速运动到d点，受到的摩擦力与推力平衡，大小相等，方向相反，其受力示意图如图所示：
【小问2详解】
货物从b点匀速运动到d点，受到的摩擦力与推力平衡，大小相等，即
推力做的功为
推力做功功率为
22. 如图，电源电压恒定，灯泡L规格为“6V，3W”，为定值电阻。闭合开关S，将接1，移动滑动变阻器滑片P，接入电阻为时，灯泡恰好正常发光；将接2，滑片移至a端，电流表示数为，滑片移至b端，电流表示数为。求：
（1）灯泡正常发光时电阻；
（2）电源电压；
（3）滑动变阻器R1最大阻值。
【答案】（1）12Ω （2）8V
（3）30Ω
【解析】
【小问1详解】
根据可得灯泡正常发光时的电阻为
【小问2详解】
闭合开关S，将接1，灯泡L与滑动变阻器串联，当接入电阻为时，由于小灯泡正常发光，则电路中电流为
根据欧姆定律可得两端的电压
则电源电压为
【小问3详解】
将接2，滑片移至a端，只有连入电路，根据可得的阻值为
将接2，滑片移至b端时，与滑动变阻器的最大电阻串联，根据可得总电阻为
根据串联电路的总电阻等于各用电器的电阻之和可得滑动变阻器最大阻值为
23. 据说，在某次国际物理学会议期间，有人向三位著名美国物理学家盖莫夫、奥本海默、布洛赫提出一个小问题：一条装满石头的船浮在水面上，如果将船中石头投入水里，池中的水面高度会发生怎样的变化？听闻此故事后，小明准备一些实验器材来进行探究。他选一底面积为圆柱形玻璃容器装入适量的水，将一块质量为280g，密度为石块放入一个底面积为、质量为200g圆柱形空杯中。此时空杯漂浮在水面上。标记出此时水面位置如图所示。再将石块拿出放入大玻璃容器的水中，待沉底后重新记录水面位置。发现水面下降。
请分析：
（1）水面为什么会下降？
（2）下降高度为多少？
（3）小明想若用其他物体替代石块重复以上实验，水面是否可以保持不变呢？请通过分析该物体的密度至少为多少才能让液面保持不变？
【答案】（1）整体的浮力减小，排开液体的体积减小，因而液面下降
（2）1.8cm （3）1.0g/cm3
【解析】
【小问1详解】
石块拿出前整体的浮力等于重力，拿出后放入水中石块的浮力小于重力而沉底，故整体的浮力减小，排开液体的体积减小，因而液面下降。
【小问2详解】
漂浮时，石块浮力等于重力，有
即
带入数据
解得
石块的体积
减小的排开液体的体积
下降高度
【小问3详解】
若用其他物体替代石块重复以上实验，水面保持不变，则放入后排开液体的体积不变，因而物体浮力等于重力，故可能悬浮或漂浮。漂浮时物体密度于小于水的密度，悬浮时物体密度等于水的密度。则物体的密度最大等于水的密度，故物体的密度最大为。
