2025年高考物理第二轮专项复习(全国通用)作图题03电学作图类专题特训(学生版+解析)

这是一份2025年高考物理第二轮专项复习(全国通用)作图题03电学作图类专题特训(学生版+解析)，文件包含2025年高考物理第二轮专项复习全国通用作图题03电学作图类教师版docx、2025年高考物理第二轮专项复习全国通用作图题03电学作图类学生版docx等2份试卷配套教学资源，其中试卷共22页， 欢迎下载使用。

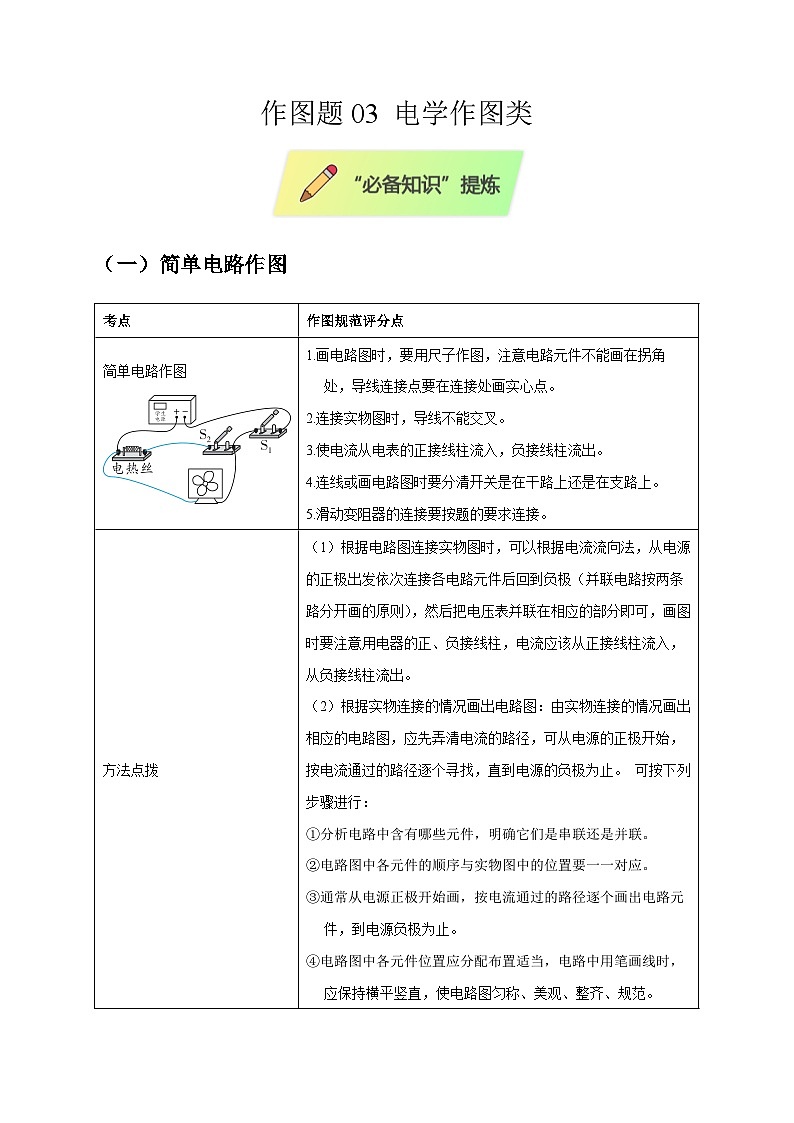

（一）简单电路作图
（二）电磁作图
（三）家庭电路、安全用电作图
（2024•介休市模拟）如图甲所示是一种时尚的烹饪工具——空气炸锅。使用它时发现：空气炸锅通过两个开关可以让电动机和发热管同时工作产生热风，也可以在加热结束后让电动机单独工作吹冷风给发热管降温，但是不会只发热而不吹风。请在图乙的虚线框内画出两个开关并完成空气炸锅工作的电路图。
（2024•凉山州模拟）把电池组、电流表，电压表三个元件的符号填入图所示的电路中，使得电路接通后，电流方向如图中箭头I所示，且移动滑动变阻器的滑片P，使小灯泡L变亮时，电压表的示数变小。
（2024•绥化二模）如图甲所示，是新一代代步工具电动独轮车，它依靠电力驱动，低碳环保。当电源开关S1闭合时指示灯亮起，独轮车处于待机状态；再当人站在独轮车脚踏板上时开关S2闭合，电动机M才能启动，车开始运动。如果断开开关S1，指示灯熄灭，同时电动机M停止运行，独轮车就慢慢停下来。请在相应的虚线框内画出其内部简化电路图。
（2024•铁东区模拟）请你拆去一根导线（在图上用“╳”表示拆去），再补上一根导线（用虚线表示）使开关闭合后，规格相同的3个灯泡同时发光且亮度相同。
（2024•四川模拟）如图所示，请将电源、电流表和电压表分别填入图中的空缺处。要求：闭合开关S，定值电阻R1与滑动变阻器R2串联，电压表测R2两端电压。
（2024•巨野县一模）如图是某油量表的部分电路，若油量表为电压表改装而成，且油量增加，电压表读数增加，请在图中补画出电压表及其接线，并标明正、负接线柱。
（2024•凉州区校级二模）如图为某兴趣小组设计的电子秤简易电路图，Rx是压敏电阻，阻值随所受压力的增大而减小，R0是定值电阻。测量时，电压表V的示数随所称量物体对压敏电阻压力的增大而增大，请根据以上信息，在虚线框内将电路图补充完整。
（2024•揭东区校级模拟）如图是探究“影响电流热效应因素”实验装置的一些器材，将R1、R2、R3三电阻丝密封在三只完全相同的烧瓶内，且R1＝R3＝10Ω，R2＝5Ω，瓶内装入等质量、初温相同的煤油，小梁通过比较甲、乙两个瓶进行探究电流产生热量与电阻关系，通过比较甲、丙两个瓶进行探究电流产生热量与电流关系，请你把实物图连接好。
（2024•子洲县三模）如图所示是探究“影响电流热效应因素”实验装置的一些器材，小明通过比较甲、乙两个瓶进行探究电流产生热量与电阻的关系，通过比较甲、丙两个瓶进行探究电流产生热量与电流的关系，请把实物图连接完整。
（2023•开江县模拟）如图所示的是一个双温电炉电路图。电路由两段阻值都为44Ω的电阻丝R组成发热体，A、B、C为三段引出线，单刀双掷开关接A为低温挡，接B为高温挡，且高温挡的功率为低温挡的2倍，试在图中框内画出两段电阻丝的连接图。
（2024•惠山区模拟）如图所示，A、B、C、D是四个接线柱，请用笔画线连接适当的接线柱，使灯L1和灯L2并联，且开关控制整个电路。
（2024•达州模拟）小月同学发现，在妈妈使用油烟机时，油烟机的排风扇在照明灯不工作的情况下也可以转动，请你将下面的电路图补充完整。（要求S1控制排风扇，S2控制照明灯）
（2024•汉中二模）如图所示，某中学安装了新型门禁系统，人脸识别成功（S1闭合）或刷卡成功（S2闭合）均能打开门闸（由电动机M控制）；请把电路图连接完整。
（2024•绥德县三模）如图所示是仓库自动防盗报警电路：房门只要不是用钥匙打开，AB间的细导线会断开，电铃发声自动报警，否则只有灯亮。请你根据以上要求将图中的电路连接完整。
（2024•松原四模）如图，为使电路正常工作，请在图中〇位置填入合适的电表。
（2024•甘肃模拟）如图所示，如图甲为家用可调速吊扇，图乙是调速吊扇的模拟电路。当逆时针旋转电位器的旋钮（滑片）时，电动机的扇叶转得更快，请把该电位器连入电路。
（2024•雁塔区校级模拟）请根据图甲电路图，用笔画线代替导线完成乙图的实物图连线。
（2024•玉树市三模）按图甲中的电路图，将图乙中的实物连成电路（电流表选用0﹣3A量程）。
（2024•城关区校级模拟）请你用笔画线代替导线，将图中的实物电路连接完整，要求当滑动变阻器的滑片向左移动时，电流表示数变小。
考点
作图规范评分点
简单电路作图
1.画电路图时，要用尺子作图，注意电路元件不能画在拐角处，导线连接点要在连接处画实心点。
2.连接实物图时，导线不能交叉。
3.使电流从电表的正接线柱流入，负接线柱流出。
4.连线或画电路图时要分清开关是在干路上还是在支路上。
5.滑动变阻器的连接要按题的要求连接。
方法点拨
（1）根据电路图连接实物图时，可以根据电流流向法，从电源的正极出发依次连接各电路元件后回到负极（并联电路按两条路分开画的原则），然后把电压表并联在相应的部分即可，画图时要注意用电器的正、负接线柱，电流应该从正接线柱流入，从负接线柱流出。
（2）根据实物连接的情况画出电路图：由实物连接的情况画出相应的电路图，应先弄清电流的路径，可从电源的正极开始，按电流通过的路径逐个寻找，直到电源的负极为止。 可按下列步骤进行：
①分析电路中含有哪些元件，明确它们是串联还是并联。
②电路图中各元件的顺序与实物图中的位置要一一对应。
③通常从电源正极开始画，按电流通过的路径逐个画出电路元件，到电源负极为止。
④电路图中各元件位置应分配布置适当，电路中用笔画线时，应保持横平竖直，使电路图匀称、美观、整齐、规范。
（3）根据要求设计电路：设计电路时，首先要认真审题，弄清题目要达到的目的，然后根据题中所给器材设计草图，一般只有两种电路：串联和并联。串联比较容易，关键在并联时要注意干路中的开关和电流表管全部电路，支路中的电流表和开关只管本支路的用电器，明确后分支路作图，最后电压表并在被测用电器两端。完毕后检查电路，电路作图必须横平竖直，转弯处不得画元件，作图应规范。

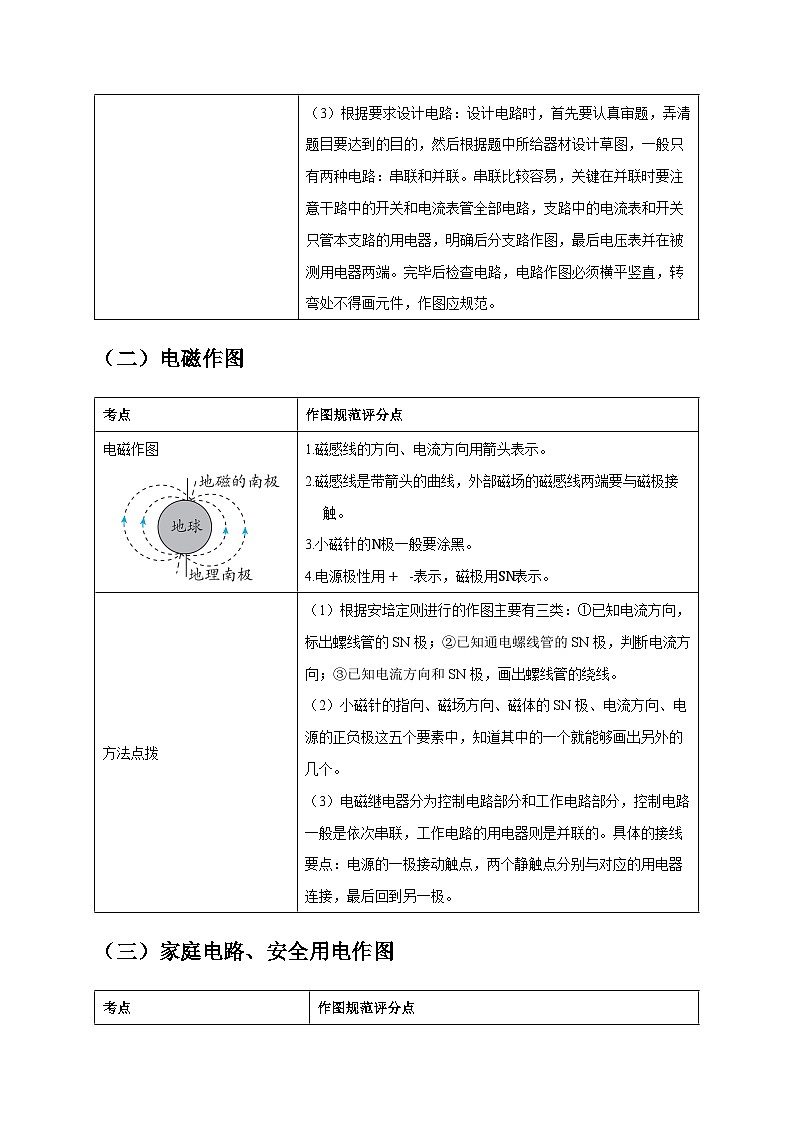

考点
作图规范评分点
电磁作图
1.磁感线的方向、电流方向用箭头表示。
2.磁感线是带箭头的曲线，外部磁场的磁感线两端要与磁极接触。
3.小磁针的N极一般要涂黑。
4.电源极性用+ -表示，磁极用SN表示。
方法点拨
（1）根据安培定则进行的作图主要有三类：①已知电流方向，标出螺线管的SN极；②已知通电螺线管的SN极，判断电流方向；③已知电流方向和SN极，画出螺线管的绕线。
（2）小磁针的指向、磁场方向、磁体的SN极、电流方向、电源的正负极这五个要素中，知道其中的一个就能够画出另外的几个。
（3）电磁继电器分为控制电路部分和工作电路部分，控制电路一般是依次串联，工作电路的用电器则是并联的。具体的接线要点：电源的一极接动触点，两个静触点分别与对应的用电器连接，最后回到另一极。

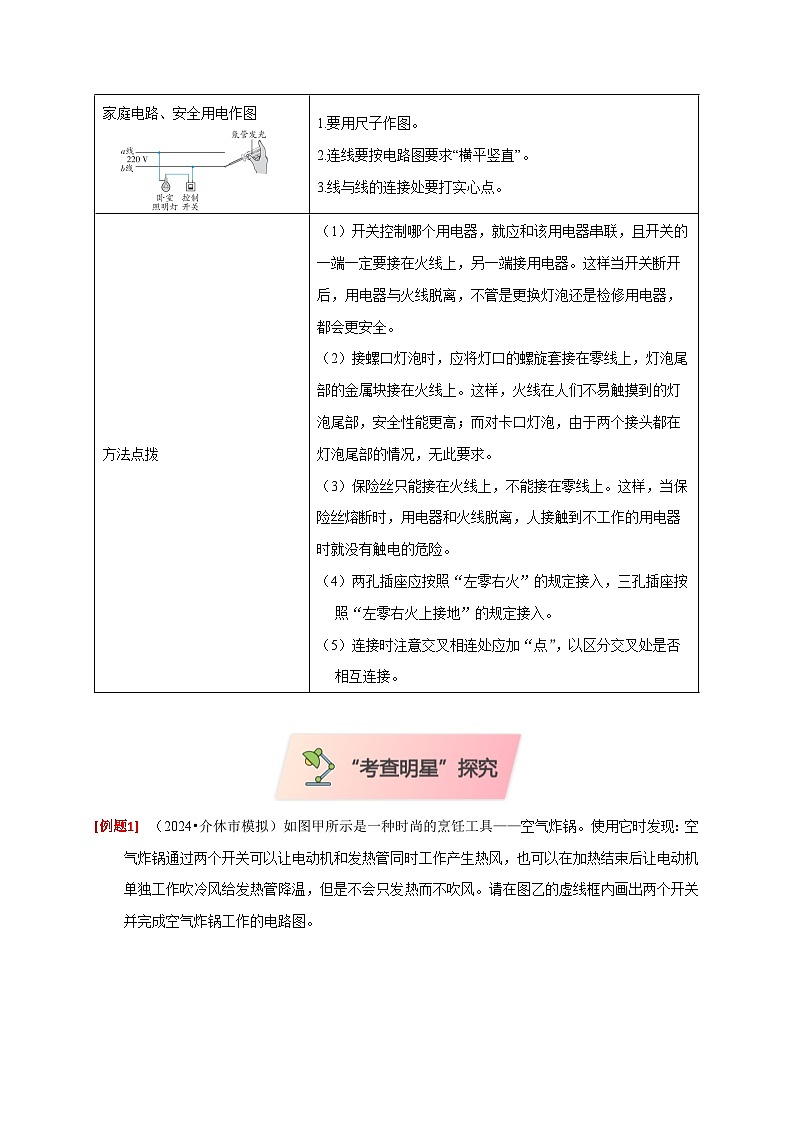

考点
作图规范评分点
家庭电路、安全用电作图
1.要用尺子作图。
2.连线要按电路图要求“横平竖直”。
3.线与线的连接处要打实心点。
方法点拨
（1）开关控制哪个用电器，就应和该用电器串联，且开关的一端一定要接在火线上，另一端接用电器。这样当开关断开后，用电器与火线脱离，不管是更换灯泡还是检修用电器，都会更安全。
（2）接螺口灯泡时，应将灯口的螺旋套接在零线上，灯泡尾部的金属块接在火线上。这样，火线在人们不易触摸到的灯泡尾部，安全性能更高；而对卡口灯泡，由于两个接头都在灯泡尾部的情况，无此要求。
（3）保险丝只能接在火线上，不能接在零线上。这样，当保险丝熔断时，用电器和火线脱离，人接触到不工作的用电器时就没有触电的危险。
（4）两孔插座应按照“左零右火”的规定接入，三孔插座按照“左零右火上接地”的规定接入。
（5）连接时注意交叉相连处应加“点”，以区分交叉处是否相互连接。
