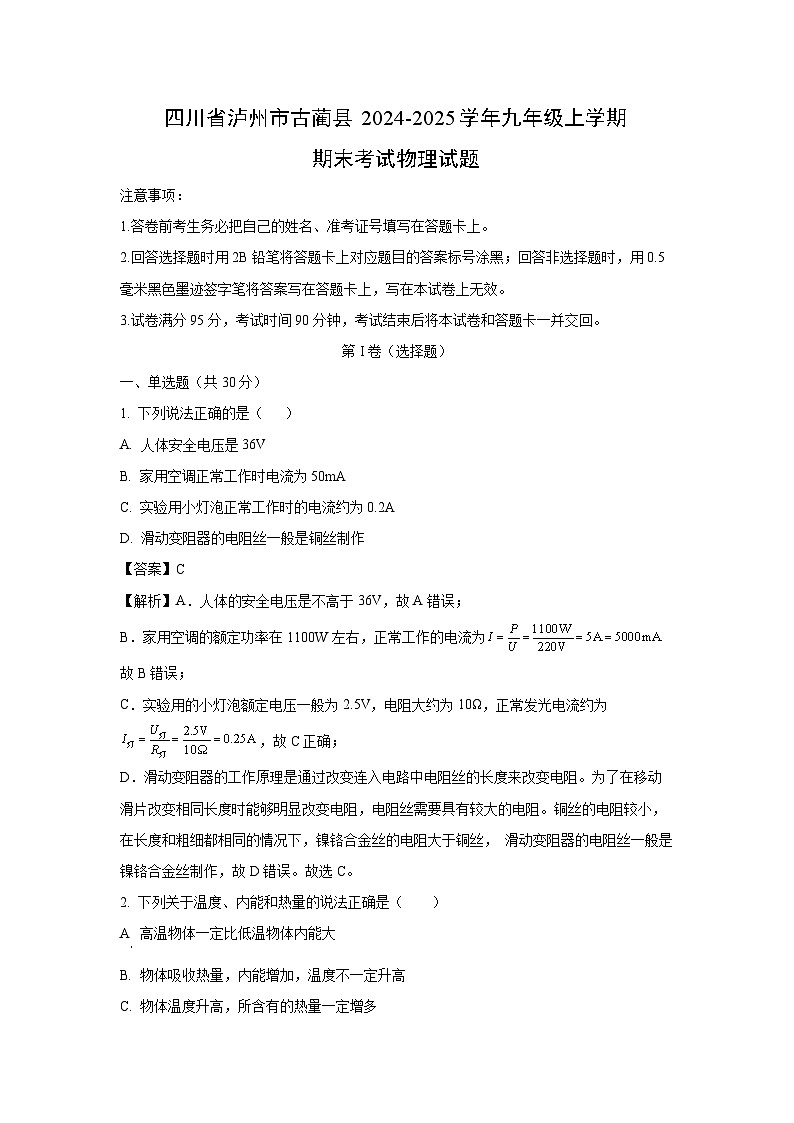

【物理】四川省泸州市古蔺县2024-2025学年九年级上学期期末试题（解析版）

这是一份【物理】四川省泸州市古蔺县2024-2025学年九年级上学期期末试题（解析版），共17页。试卷主要包含了2A等内容，欢迎下载使用。
注意事项：
1.答卷前考生务必把自己的姓名、准考证号填写在答题卡上。
2.回答选择题时用2B铅笔将答题卡上对应题目的答案标号涂黑；回答非选择题时，用0.5毫米黑色墨迹签字笔将答案写在答题卡上，写在本试卷上无效。
3.试卷满分95分，考试时间90分钟，考试结束后将本试卷和答题卡一并交回。
第I卷（选择题）
一、单选题（共30分）
1. 下列说法正确的是（ ）
A. 人体安全电压是36V
B. 家用空调正常工作时电流为50mA
C. 实验用小灯泡正常工作时的电流约为0.2A
D. 滑动变阻器的电阻丝一般是铜丝制作
【答案】C
【解析】A．人体的安全电压是不高于36V，故A错误；
B．家用空调的额定功率在1100W左右，正常工作的电流为
故B错误；
C．实验用的小灯泡额定电压一般为2.5V，电阻大约为10Ω，正常发光电流约为
，故C正确；
D．滑动变阻器的工作原理是通过改变连入电路中电阻丝的长度来改变电阻。为了在移动滑片改变相同长度时能够明显改变电阻，电阻丝需要具有较大的电阻。铜丝的电阻较小，在长度和粗细都相同的情况下，镍铬合金丝的电阻大于铜丝， 滑动变阻器的电阻丝一般是‌镍铬合金丝制作，故D错误。故选C。
2. 下列关于温度、内能和热量的说法正确是（ ）
A 高温物体一定比低温物体内能大
B. 物体吸收热量，内能增加，温度不一定升高
C. 物体温度升高，所含有的热量一定增多
D. 物体温度升高，一定是外界对它做了功
【答案】B
【解析】A．内能不仅和温度有关，还和质量、状态有关，高温物体不一定比低温物体内能大，故A错误；
B．物体吸收热量，内能增加，温度不一定升高，如晶体熔化时，吸收热量，内能增加，温度保持不变，故B正确；
C．热量是过程量，不能用含有来描述，故C错误；
D．物体温度升高，可能是外界对它做了功，也可能是从外界吸收了热量，故D错误。
故选B。
3. 用相同的加热装置分别对固态物质a、b、c加热，它们的温度随加热时间变化关系如图所示。不计热量损失，以下分析不正确的是（ ）
A. t1～t2时间内，a、c吸收热量相同B. t2～t3时间内，a的内能增加
C. b的比热容可能大于c的比热容D. 若a、b是同种物质，则b的质量小于a的质量
【答案】D
【解析】A．用相同加热装置分别对固态物质a、b、c加热，故t1～t2时间内，a、c吸收热量相同，故A正确，不符合题意；
B．t2～t3时间内，a在不断地吸热，它的内能增加，故B正确，不符合题意；
C．吸收相同的热量，b升温比c快，但b和c的质量不知道，故b的比热容可能大于c的比热容，故C正确，不符合题意；
D．若a、b是同种物质，从图中可知：b升温比a慢，故b的质量大于a的质量，故D错误，符合题意。故选D。
4. 为了保护人们在骑行电动自行车时人身安全，小阳利用物理课上所学的电路知识，设计了一款智能头盔，只有当骑行的人戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号。当电动自行车上的信号接收器接收到信号，再转动电动自行车的钥匙，车才能正常启动。如图所示的电路符合要求的是（ ）
A. B.
C. D.
【答案】A
【解析】根据题意可知，当电动车上的信号接收器（S1）接收到信号，再转动电动车钥匙（S2），车才能正常启动，这说明两 个开关相互影响，是串联在一起的，一起控制电动机，故A符合题意，故BCD不符合题意。 故选A。
5. 如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中（ ）
A. 接触后验电器的金属箔带正电
B. 接触瞬间，电流方向是从橡胶棒到验电器
C. 接触瞬间，电子从橡胶棒转移到验电器
D. 金属箔张开是因为同种电荷相互吸引
【答案】C
【解析】A．用毛皮摩擦过的橡胶棒带有负电，带负电的橡胶棒接触验电器后，验电器的金属箔带负电，故A不符合题意；
B．带负电的橡胶棒接触验电器时，负电荷会从橡胶棒移动到验电器，而电流方向与负电荷移动方向相反，所以电流方向是从验电器到金属棒，故B不符合题意；
C．带负电的橡胶棒接触验电器时，负电荷电子会从橡胶棒移动到验电器。故C符合题意；
D．金属箔张开是因为同种电荷相互排斥，故D不符合题意。故选C。
6. “羲和”逐日、“天问”登火、“嫦娥”探月、“天宫”揽胜……展示着我国航天事业取得举世瞩目的成就，是我国综合国力和创新能力提升的重要标志。我国探索空间的火箭一般使用液氢作为燃料，主要是因为液氢（ ）
A. 密度大B. 比热容大C. 热值大D. 沸点低
【答案】C
【解析】我国探索空间的火箭一般使用液氢作为燃料，由于液态氢热值较大，完全燃烧相同质量的氢和其他燃料，液态氢放出的热量多，有更多的内能转化成机械能。故选C。
7. 同学们利用如图甲所示的电路“探究影响电阻大小的因素”，下列说法中正确的是（ ）
A. 利用此装置只能够探究导体电阻大小和横截面积或材料的关系
B. 实验中通过电流表示数大小反映电阻大小，电流表示数越大，接入M、N之间的电阻越小
C. 在M、N间分别接入1、2两根电阻丝，发现两次电流表的示数相同，说明电阻的大小与导体的长度无关
D. 该实验中电流表示数已经可以反映M、N间的电阻大小，所以可以直接把灯泡去掉
【答案】B
【解析】A．该装置中将导体中的一部分接入电路，可以探究导体电阻与导体长度的关系，故A错误；
B．电阻是导体对电流的阻碍作用，电阻越大，阻碍作用越大，通过的电流越小，实验实验中通过电流表示数大小反映电阻大小，电流表示数越大，接入M、N之间的电阻越小，故B正确；
C．由图知，1、2两根电阻丝的材料相同，长度和横截面积都不同，不符合控制变量法的要求，虽然两次电流表示数相同，也不能说明电阻的大小与导体的长度无关，故C错误；
D．实验中灯泡除了可以间接判断电阻大小外，还可以起到保护电路的作用，因此不能将灯泡去掉，故D错误。故选B。
8. 小伟给学校劳动实践基地的蔬菜大棚设计了一个测量空气湿度的电路图，如图甲所示。电源电压恒为6V，定值电阻R0的阻值为10Ω，湿敏电阻R的阻值随空气湿度H的变化关系如图乙所示。下列分析正确的是（ ）
A. 空气湿度越大，湿敏电阻R的阻值越大B. 空气湿度越小，电压表示数越大
C. 当电压表的示数为2.0V时，空气湿度为40%D. 当电压表的示数为2.4V时，空气湿度为60%
【答案】D
【解析】A．由图乙可知，空气湿度越大，湿敏电阻R的阻值越小，故A错误；
B．由图甲可知，电路中湿敏电阻R与定值电阻R0串联，电压表测量定值电阻R0两端的电压，由图乙可知，空气湿度越小，湿敏电阻R的阻值越大，电路的总电阻越大，根据欧姆定律可知，通过电路的电流越小，则定值电阻R0两端的电压越小，即电压表示数越小，故B错误；
C．由图乙可知，当空气湿度为40%时，湿敏电阻R的阻值为30Ω，通过电路的电流为
则此时定值电阻R0两端的电压为U0=IR0=0.15A×10Ω=1.5V，即电压表的示数为1.5V，故C错误；
D．当电压表的示数为2.4V时，即U0=2.4V，电路中的电流为
湿敏电阻R两端的电压为UR=U-U0=6V-2.4V=3.6V
湿敏电阻R的电阻为
湿敏电阻R的阻值由图乙可知，当湿敏电阻R的阻值为15Ω时，空气湿度为60%，故D正确。故选D。
9. 如图所示电路，闭合开关，小灯泡和均正常发光，电流表和电压表均有示数。下列关于电路分析正确的是（ ）
A. 小灯泡和串联
B. 电流表测量电路的总电流
C. 若灯突然熄灭，可能是电压表发生断路导致的
D. 若只断开，小灯泡熄灭，正常发光
【答案】D
【解析】AB．由图知道，闭合开关S1、S2，两灯并联，电流表串联在灯L2的支路上，则电流表测量通过L2的电流，故AB错误；
C．电压表并联在灯L1的两端，电压表发生断路，灯L1不会熄灭，故C错误；
D．因为并联电路中各支路独立工作、互不影响，所以，只断开开关S1时，灯L1不能发光，灯L2仍正常发光，故D正确。故选D。
10. 某物理兴趣小组用相同的加热装置对a、b、c三种物质加热的温度与时间图像如图所示，其中b、c质量相等。下列说法正确的是（ ）
A. 若a、b为同种物质，a的质量大于b
B. 由图像可知，a物质吸热本领强于b和c
C. 温度从T1升高到T2时，a物质吸热比b少
D. t1~t2时间内物质a温度不变，内能不变
【答案】C
【解析】A．若a、b是同种物质，比热容相同，升高相同的温度时，b的加热时间长，b吸收的热量多，根据Q=cmΔt可知， b的质量大于a的质量，故A错误；
B．由公式Q=cmΔt可知，加热到t1（吸收热量相等）时，a升高的温度最高，c升高是温度最低，知道a、b、c吸收热量和升高温度的关系，但物质a、b、c的质量不确定，所以无法确定三者比热容的大小，故B错误；
C．由图像可知，温度从T1升高到T2时，a物质的加热时间短，b物质的加热时间长，所以a物质吸热比b少，故C正确；
D．t1~ t2时间内，物质a吸收热量，温度不变，内能增加，故D错误。故选C。
二、多选题（共8分）
11. 如图所示是陈林同学家里电能表铭牌，陈林同学使用该电能表测得电视机在额定电压下工作60分钟，电能表指示灯闪烁了320次（ ）
A. 该电视机总共消耗电能3.6×105J
B. 该电视机正常工作时的电流2.2A
C. 该电视机额定电功率是100W
D. 该电能表最大功率为6600W
【答案】AC
【解析】A．由图可知消耗的电能为
故A符合题意；
B．该电视机正常工作时的电流。故B不符合题意；
C．该电视机额定电功率是，故C符合题意；
D．该电能表允许通过的最大功率P最大＝UI＝220V×30A＝6600W
故D不符合题意。故选AC。
12. 如图所示，电源电压保持不变，闭合开关后，滑动变阻器的滑片向上移动，则（ ）
A. 电流表示数增大，电压表V1示数增大，V2示数减小
B. 电压表V1的示数与电流表的示数比值不变
C. 电流表和电压表V1的示数不变，电压表V2示数减小
D. 电流表和电压表V1、V2示数都不变
【答案】BC
【解析】ACD．如图，定值电阻和滑动变阻器串联，滑动变阻器的全部电阻丝接入电路，电压表V1测定值电阻两端电压，电压表V2测滑动变阻器滑片以上部分两端电压，电流表测电路中电流。滑片移动时，接入电路的电阻不变，电源电压不变，所以电路中电流不变，电流表示数不变，定值电阻分得的电压不变，电压表V1示数不变，滑动变阻器滑片以上部分电阻变小，分得的电压变小，电压表V2示数变小，故AD不符合题意，C符合题意；
B．电压表V1的示数与电流表的示数比值等于定值电阻的阻值，所以比值不变，故B符合题意。故选BC。
第II卷（非选择题）
三、填空题（共17分）
13. 在加油站给汽车加油时，会闻到空气中有汽油味，这是由于汽油分子________。在商场购买衣服时，试衣服时人靠近平面镜的过程中，人在镜中像的大小________（选填“变大”“变小”或“不变”）。苏轼诗句“竹外桃花三两枝，春江水暖鸭先知”的情景，鸭子感知春江水暖是通过________的方式。
【答案】在不停地做无规则运动；不变 ； 热传递
【解析】闻到空气中有汽油味为扩散现象，说明构成物质的分子不停地做匀速直线运动。
根据平面镜成像规律，可知物与像大小相等，所以人靠近平面镜的过程中，人在镜中像的大小不变。鸭子感知春江水暖，是因为鸭子吸收江水的热量，温度升高，是通过热传递的方式改变鸭子的内能。
14. 如图是我国用长征火箭发射“嫦娥二号”卫星时的壮观情景．火箭的燃料使用液态氢，主要是因为它的密度小且______大。火箭通过大气层时由于摩擦而产生大量的热，是通过______方式改变内能的。卫星在飞行过程中机械能不变，当卫星运行到近地点时，其动能最______（大/小）。
【答案】热值 ；做功 ；大
【解析】火箭使用液态的氢做燃料，主要是因为其热值大的缘故。
火箭通过大气层时由于摩擦而产生大量的热，其改变内能的方式是做功。
卫星在绕地球运动过程中，质量不变，卫星在近地点时，高度最低，速度最快，所以它的动能最大。
15. 充电宝给手机充电的过程中，充电宝是将___________能转化成___________能。
【答案】化学 ； 电
【解析】充电宝给手机充电的过程中，充电宝相当于电源，将化学能转化成电能。
16. 如图所示较为复杂的电路，电源电压保持不变，当闭合开关S后，滑动变阻器的滑片P自上而下滑动的过程中，电流表A的示数______，电压表的示数______（均选填“变大”“变小”或“不变”）。
【答案】变小；变大
【解析】如图所示为串联电路，当闭合开关S后，滑动变阻器的滑片P自上而下滑动的过程中，滑动变阻器的阻值变大，总电压不变，电流变小。
因为电流变小，根据，灯泡的电压降低，电压表测量的是两电阻的电压，根据串联电路电压规律，两电阻的电压变大，所以电压表的示数变大。
17. 如图所示的电路，电源电压恒为3V，闭合开关S，电流表A1示数为0.5A，A2示数为0.3A，则电阻R1是_____Ω，通过电阻R2的电流是_____A，在5min内整个电路消耗的电能是_____J。
【答案】10 ；0.2 ； 450
【解析】由图可知，电阻R1与R2并联，电压相等，都等于电源电压，即U1=3V，电流表A2测量电阻R1的电流，即I1=0.3A，由欧姆定律得
电阻R1与R2并联，电流之和等于干路电流，电流表A1测量干路电流，所以
在5min内整个电路消耗的电能由W=UIt得
18. 一天，小红看她家电能表的表盘如图所示，此时电能表的读数是___________；10（20）A中的“20”表示___________。该电能表的表盘每转300转，说明小红家的用电器消耗了___________的电能。这些电能可供一只“220V 25W”的灯泡正常使用___________h。
【答案】314.5 ；最大额定电流是20A ；0.5 ；20
【解析】电能表读数的末位是小数，以为单位，所以电能表的读数为。
10（20）A中的“10”表示电能表的标定电流是10A，“20”表示最大额定电流是20A。
该电能表的表盘每转300转，说明小红家的用电器消耗的电能为
这些电能可供一只“220V 25W”的灯泡正常使用时间为
四、作图题（共4分）
19. 如图所示的是“用滑动变阻器改变灯泡的亮度”的实验电路。要求L1与L2工作互不影响，滑动变阻器只控制L1的亮度，且滑片P向左滑动时L1变亮。请你用铅笔画线表示导线完成电路的连接，并在虚线方框中画出对应的电路图。
【答案】见解析
【解析】L1与L2工作互不影响，故L1与L2并联，滑动变阻器调节灯泡L1的亮度说明滑动变阻器与灯泡L1串联，当滑片P向左移动时灯泡L1变亮说明接入电路的电阻变小，即滑动变阻器的左下方接线柱必需接入电路中，滑动变阻器任意上方接线柱接入电路中，完整实物图及电路图如下：
20. 某小组利用如图所示的电路探究电流与电阻的关系，某同学接错了一根导线，根导线上打“×”，并补画出正确的那根导线。
【答案】见解析
【解析】原电路中，R与变阻器串联后再与电流表并联，电压表串联在电路中是错误的，R、电流表和变阻器应串联在电路中，电压表测R的两端电压，改正后如下图所示：
五、实验题（共16分）
21. 如图所示，甲、乙、丙三图中的装置完全相同。燃料的质量都是10g。假设燃料燃烧时足够充分，且燃烧产物只有气体。

（1）比较不同物质的比热容，应选择______两图进行实验，实验通过______反映液体吸热的多少。
（2）比较不同燃料的热值时，应该至少控制______相同（允许多选）。
A. 燃烧后剩余的燃料质量B. 液体升高的温度
C. 液体的质量D. 加热时间
（3）若甲图烧杯中为50mL的水，10g酒精完全燃烧温度计示数升高了20℃，则可以根据“燃烧放出的热量等于液体吸收的热量”算出这种酒精的热值。相比于真实值，这样算出的结果______（选填“偏大”、“偏小”、“比较准确”）。
【答案】（1）甲丙； 加热时间 （2）CD （3）偏小
【解析】【小问1】为了比较两种液体的比热容，需要燃烧相同的燃料，加热不同的液体，让液体的质量和温度的变化相同，通过比较加热时间来反映吸收热量的多少，进而判断两种比热容的大小关系，所以应选择甲和丙两图进行实验。
【小问2】为了比较不同燃料热值的大小，需要加热同一种液体，让液体的质量相同，加热相同的时间，通过温度计的示数高低得出吸热多少，进而判断热值大小，故AB不符合题意，CD符合题意。故选CD。
【小问3】酒精完全燃烧放出的热量并没有全部被水吸收，所以算出的热值比真实值偏小。
22. 小宇同学在家庭实验室中探究导体中的电流与导体两端电压的关系，连接了如图甲所示的电路（电源电压为恒定 ）。
（1）小宇检查完电路连接，闭合开关，发现电流表无示数，电压表有示数，发生该现象的原因可能是_________；
（2）排除故障后，小宇在MN之间接入某个定值电阻，闭合开关，移动滑片P，记录电流表和电压表的示数。进行多次实验后，用小灯泡替换该定值电阻重复上述操作。根据收集的数据，在图乙中分别绘制了定值电阻和小灯泡的I−U图像，图像中________（填图像中的字母）能反映出定值电阻的电流与电压关系；由图线a 可得出结论是：__________；
（3）完成以上实验后，小宇想继续探究电流与电阻的关系，他只将电阻箱换接在MN接线柱之间，应控制_______不变，在实验过程中，当把电阻箱示数由15Ω调整为10Ω时，滑动变阻器接入电路的电阻应_________（选填“增大”“减小”或“不变”）。
【答案】（1）定值电阻R处开路 （2）a ；电阻一定，电流与它两端的电压成正比 （3）电压 ；减小
【解析】（1）闭合开关，发现电流表无示数，说明电路中的故障类型可能是断路，电压表有示数，说明与电压表串联的部分有电流通过，所以电路中的故障可能是定值电阻R断路。
（2）根据欧姆定律可知，电压与电流的比值等于电阻，则电流与电压的比值等于电阻的倒数，电阻是定值，则电阻的倒数也是定值，所以定值电阻的I−U图像是一条倾斜直线，所以a是定值电阻的电流与电压关系。
由图线a可知，定值电阻的电流与电压成正比，所以可以得出结论，电阻一定时，电流与它两端的电压成正比。
（3）探究电流与电阻的关系时，要控制电压不变，所以将电阻箱换接在MN接线柱之间，然后控制电阻箱两端电压不变。当把电阻箱示数由15Ω调整为10Ω时，电阻箱两端电压减小，则滑动变阻器两端电压增大，要保持电阻箱两端电压不变，应该减小滑动变阻器两端电压，即减小滑动变阻器接入电路中的阻值。
23. 小健同学选用电源电压为6V的铅蓄电池组、电流表、电压表等器材测量定值电阻的阻值，他已连接了部分电路，如图甲所示，请你接着完成下列步骤：
（1）用笔画线代替导线完成实物图的连接；
（2）电路连接完整后闭合开关S，移动滑片P时发现电压表无示数，电流表有示数且不断变化，则电路故障可能是______；
（3）排除故障后再次闭合开关S，移动滑片P，当电压表示数为3.6V时，电流表的示数如图乙所示，这时电路中的电流为______A，电阻的阻值为______；通过调节滑动变阻器，测得多组的电压和电流值，最后算出阻值的平均值，这样做的目的是______；
（4）利用上面已连好的电路，还可以完成的实验是______；
（5）在完成阻值的测量后，将电阻换成小灯泡，继续调节滑动变阻器，测得多组小灯泡的电压和电流值，根据前后所得数据描绘出电阻及小灯泡的U-I图像，如图丙、丁所示，其中______（选填“丙”或“丁”）图是小灯泡的U-I图像。
【答案】 （1）见解析 （2）定值电阻短路 （3）0.3 ；12 ；减小误差
（4）研究电流跟电压的关系 （5）丙
【解析】（1）电流表串联在电路中，电压表和电阻并联，由题意可知，电压表示数为3.6V，电压表选择0~15V，变阻器一上一下连入电路中，如图所示：
（2）电路连接完整后闭合开关S，移动滑片P时电流表有示数，说明电路是通路，发现电压表无示数，电路中故障可能是电阻短路。
（3）由图乙可知，电流表的量程为0～0.6A，分度值为0.02A，所以电流表的示数为0.3A
电阻的阻值为
在实验中，为减小误差，应改变滑动变阻器的阻值，测三组数据求平均值。
（4）用此实验还可以测电阻R电功率，研究电流跟电压的关系。
（5）灯泡电阻随灯泡电压的增大而增大，它的U-I图像是一条曲线，丙图符合题意。
六、计算题（共20分）
24. 如图所示的电路中，电源电压保持不变。电阻的阻值为，只闭合开关，电流表的示数为0.3A。求：
（1）电源电压。
（2）再闭合开关，电流表的示数变化了0.1A，电阻的阻值。
（3）两开关均闭合，等效电阻为多大？
【答案】（1）3V；（2）； （3）
【解析】解：（1）只闭合开关S1时，只有R1简单电路，电源电压等于电阻两端电压，为
（2）两个开关都闭合后，两个定值电阻并联，此时中的电流不变，电流表A1测量通过的电流，示数不变；电流表A2测量干路电流，它的示数变化了0.1A，说明通过电阻的电流为0.1A，则
有
（3）两个电阻并联，它们的等效电阻等于电阻的总电阻，为
答：（1）电源电压为3V；
（2）电阻R2的阻值是；
（3）两个开关都闭合，电路等效电阻为7.5Ω。
25. 如图甲为张丽买了一个三挡电暖宝，电暖宝内部装有水充当保热介质，其电路图如图乙所示，已知四个发热电阻的阻值相等，电源电压为220V，求：
（1）发热电阻的阻值；
（2）电暖宝处于低温挡的额定功率；
（3）使用高温挡将1L温度为17℃的水加热至50℃，若电暖宝高温挡加热效率为90%，求需要加热的时间。ρ水=1.0×103kg/m3，水的比热容为4.2×103J/（kg·℃）
【答案】（1）88Ω （2）275W （3）140s
【解析】【小问1】据图可知，中温挡时，电路为R4单独串联，已知中温挡的电功率为550W，则发热电阻的阻值
【小问2】据图可知，电暖宝处于低温挡时，电路为R1、R4串联，此时电路中的总电阻为
电暖宝处于低温挡的额定功率为
【小问3】1L水的质量为
将1L温度为17℃的水加热至50℃，吸收的热量为
若电暖宝高温挡加热效率为90%，则消耗的电能为
需要加热的时间为
项目
参数
电源电压（V）
220
低温挡功率（W）
中温挡功率（W）
550
高温挡功率（W）
1100
容积（L）
1
