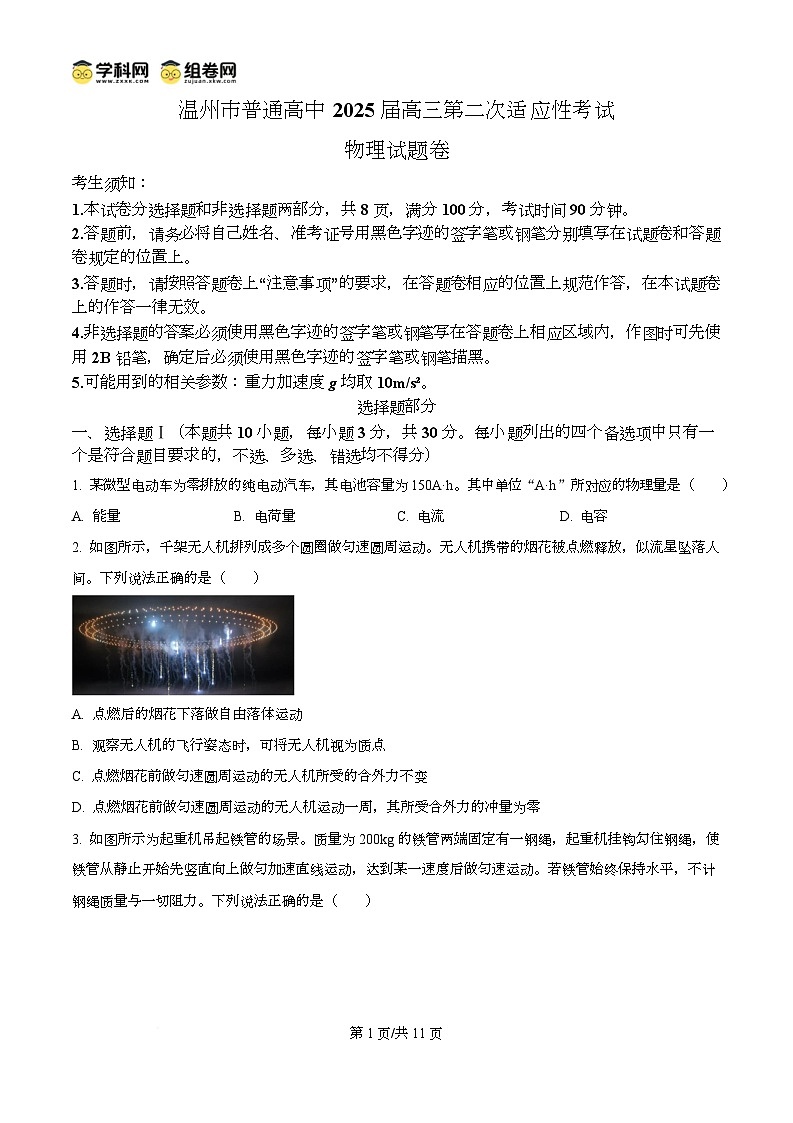

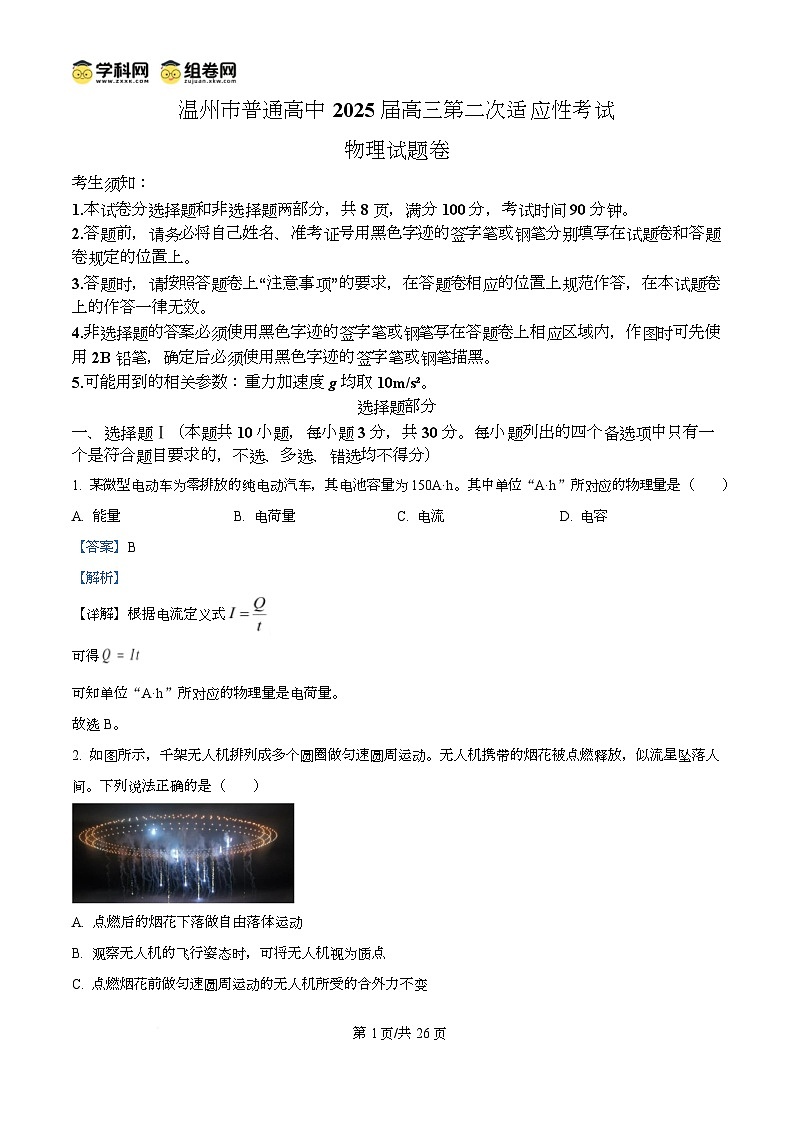

考生须知：
1.本试卷分选择题和非选择题两部分，共 8 页，满分 100 分，考试时间 90 分钟。
2.答题前，请务必将自己姓名、准考证号用黑色字迹的签字笔或钢笔分别填写在试题卷和答题
卷规定的位置上。
3.答题时，请按照答题卷上“注意事项”的要求，在答题卷相应的位置上规范作答，在本试题卷
上的作答一律无效。
4.非选择题的答案必须使用黑色字迹的签字笔或钢笔写在答题卷上相应区域内，作图时可先使
用 2B 铅笔，确定后必须使用黑色字迹的签字笔或钢笔描黑。
5.可能用到的相关参数：重力加速度 g 均取 10m/s²。
选择题部分
一、选择题Ⅰ（本题共 10 小题，每小题 3 分，共 30 分。每小题列出的四个备选项中只有一
个是符合题目要求的，不选、多选、错选均不得分）
1. 某微型电动车为零排放的纯电动汽车，其电池容量为 150A·h。其中单位“A·h”所对应的物理量是（ ）
A. 能量 B. 电荷量 C. 电流 D. 电容
【答案】B
【解析】
【详解】根据电流定义式
可得
可知单位“A·h”所对应的物理量是电荷量。
故选 B。
2. 如图所示，千架无人机排列成多个圆圈做匀速圆周运动。无人机携带的烟花被点燃释放，似流星坠落人
间。下列说法正确的是（ ）
A. 点燃后的烟花下落做自由落体运动
B. 观察无人机的飞行姿态时，可将无人机视为质点
C. 点燃烟花前做匀速圆周运动的无人机所受的合外力不变
第 1页/共 26页
D. 点燃烟花前做匀速圆周运动的无人机运动一周，其所受合外力的冲量为零
【答案】D
【解析】
【详解】A．烟花被释放后由于仍具有无人机的水平速度，其运动应当是抛体运动而非严格的自由落体运动，
A 错误；
B．若要研究无人机的飞行姿态，则其形状与转动对研究的问题有着重要影响，不能把它简化为质点，B 错
误；
C．物体做匀速圆周运动时，合外力的大小虽保持不变，但其方向随时在变，因此“所受的合外力不变”不成
立，C 错误；
D．匀速圆周运动中，速度的方向不断变化但最终会回到起始方向，故一周运动后动量的变化量为零，因此
合外力的冲量也为零，D 正确。
故选 D。

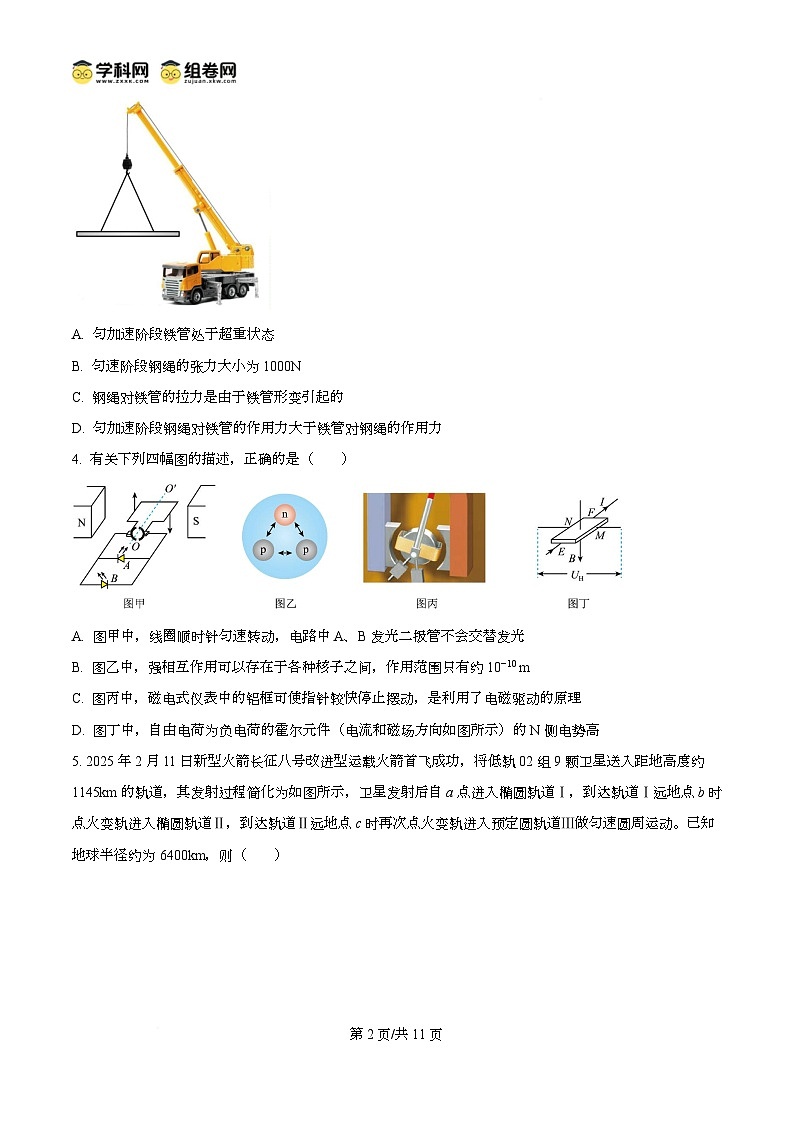

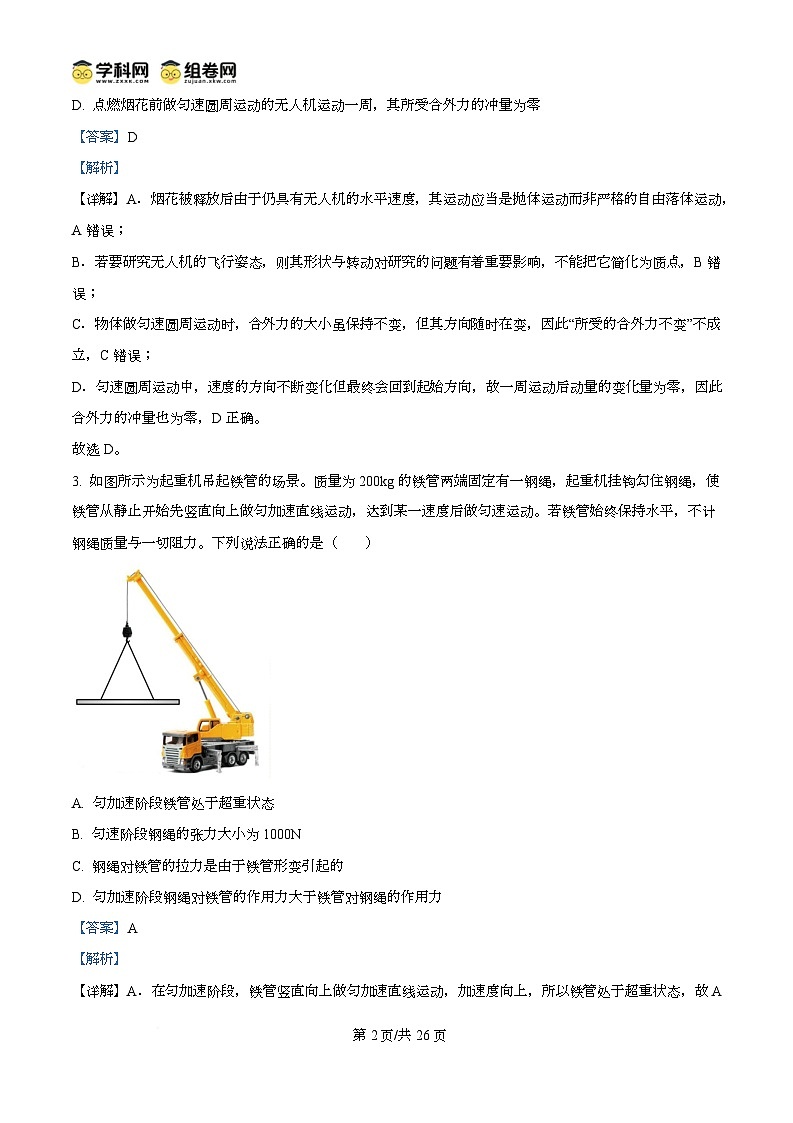

3. 如图所示为起重机吊起铁管的场景。质量为 200kg 的铁管两端固定有一钢绳，起重机挂钩勾住钢绳，使
铁管从静止开始先竖直向上做匀加速直线运动，达到某一速度后做匀速运动。若铁管始终保持水平，不计
钢绳质量与一切阻力。下列说法正确的是（ ）
A. 匀加速阶段铁管处于超重状态
B. 匀速阶段钢绳的张力大小为 1000N
C. 钢绳对铁管的拉力是由于铁管形变引起的
D. 匀加速阶段钢绳对铁管的作用力大于铁管对钢绳的作用力
【答案】A
【解析】
【详解】A．在匀加速阶段，铁管竖直向上做匀加速直线运动，加速度向上，所以铁管处于超重状态，故 A
第 2页/共 26页
正确；
B．匀速阶段，钢绳的张力大小等于铁管重力大小，即 ，故 B 错误；
C．根据弹力的产生原因，钢绳对铁管的拉力是由于钢绳发生形变，要恢复原状而对铁管产生的力，并非铁
管形变引起的，故 C 错误；
D．钢绳对铁管的作用力与铁管对钢绳的作用力是一对相互作用力，相互作用力大小相等、方向相反，与铁
管的运动状态无关，所以匀加速阶段钢绳对铁管的作用力等于铁管对钢绳的作用力，故 D 错误。
故选 A。

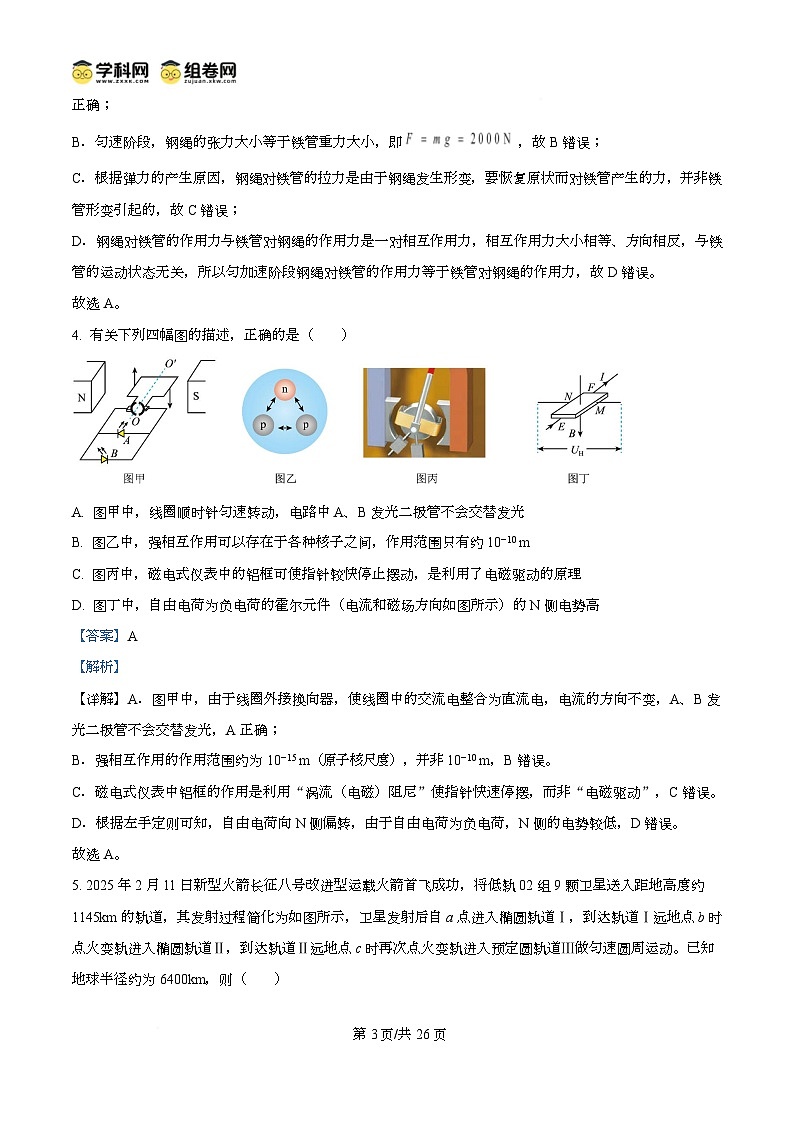

4. 有关下列四幅图的描述，正确的是（ ）
A. 图甲中，线圈顺时针匀速转动，电路中 A、B 发光二极管不会交替发光
B. 图乙中，强相互作用可以存在于各种核子之间，作用范围只有约 10−10 m
C. 图丙中，磁电式仪表中的铝框可使指针较快停止摆动，是利用了电磁驱动的原理
D. 图丁中，自由电荷为负电荷的霍尔元件（电流和磁场方向如图所示）的 N 侧电势高
【答案】A
【解析】
【详解】A．图甲中，由于线圈外接换向器，使线圈中的交流电整合为直流电，电流的方向不变，A、B 发
光二极管不会交替发光，A 正确；
B．强相互作用的作用范围约为 10−15 m（原子核尺度），并非 10−10 m，B 错误。
C．磁电式仪表中铝框的作用是利用“涡流（电磁）阻尼”使指针快速停摆，而非“电磁驱动”，C 错误。
D．根据左手定则可知，自由电荷向 N 侧偏转，由于自由电荷为负电荷，N 侧的电势较低，D 错误。
故选 A。

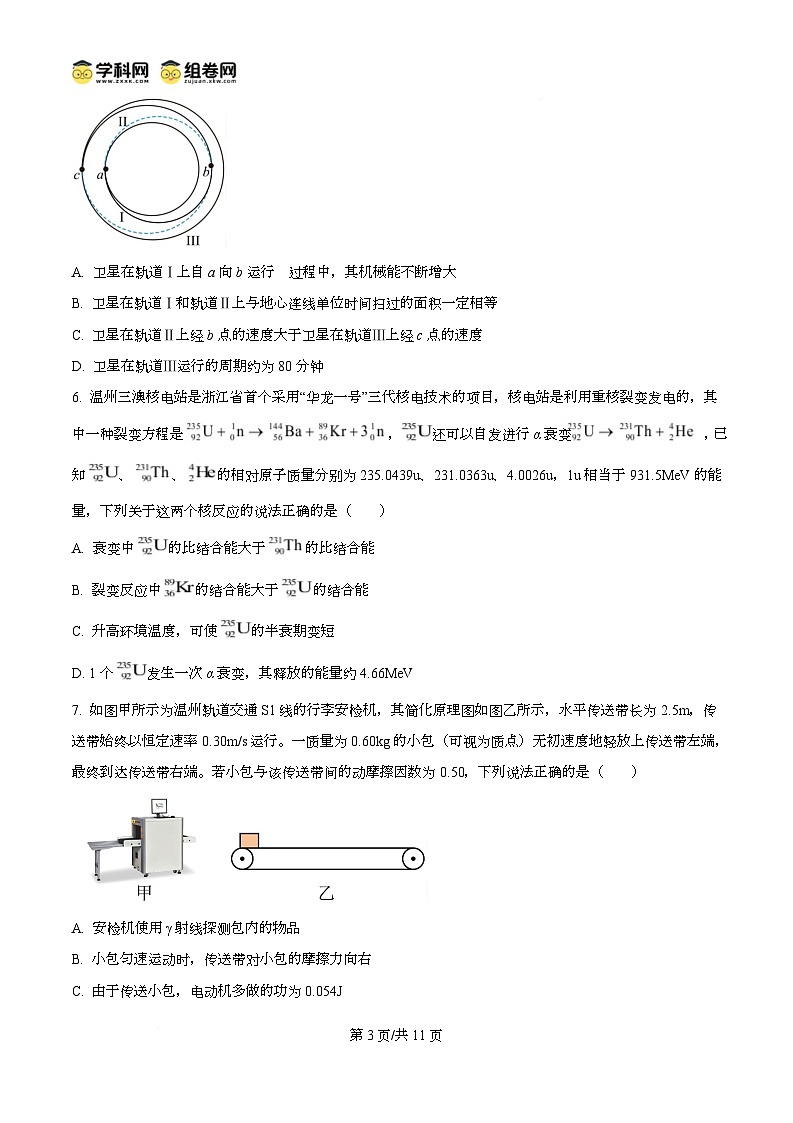

5. 2025 年 2 月 11 日新型火箭长征八号改进型运载火箭首飞成功，将低轨 02 组 9 颗卫星送入距地高度约
1145km 的轨道，其发射过程简化为如图所示，卫星发射后自 a 点进入椭圆轨道Ⅰ，到达轨道Ⅰ远地点 b 时
点火变轨进入椭圆轨道Ⅱ，到达轨道Ⅱ远地点 c 时再次点火变轨进入预定圆轨道Ⅲ做匀速圆周运动。已知
地球半径约为 6400km，则（ ）
第 3页/共 26页
A. 卫星在轨道Ⅰ上自 a 向 b 运行的过程中，其机械能不断增大
B. 卫星在轨道Ⅰ和轨道Ⅱ上与地心连线单位时间扫过的面积一定相等
C. 卫星在轨道Ⅱ上经 b 点的速度大于卫星在轨道Ⅲ上经 c 点的速度
D. 卫星在轨道Ⅲ运行的周期约为 80 分钟
【答案】C
【解析】
【详解】A．从ꢀaꢀ运动到ꢀbꢀ的过程中，火箭发动机并未再次点火，只受地球引力作用，机械能守恒，A 错误。
B．卫星分别处于椭圆轨道Ⅰ和椭圆轨道Ⅱ时，开普勒第二定律描述的是同一卫星在同一轨道与中心天体连
线在相同时间内扫过的面积相等，卫星在不同的轨道上运行时，相等的时间内与中心天体连线扫过的面积
不一定相等，B 错误。
C．以过 b 点的圆轨道相比，相对于更高的圆轨道Ⅲ在 cꢀ点时的半径更小，根据万有引力提供向心力
解得
可知，轨道半径越小则线速度越大，在椭圆轨道Ⅱ中，bꢀ点是近地点，卫星进入轨道 II 的 b 点应加速，故卫
星在Ⅱ轨道的 bꢀ点速度大于在Ⅲ轨道 cꢀ点的速度，C 正确。
D．最终圆轨道Ⅲ的半径约为 r=6400ꢀkmꢀ+ꢀ1145ꢀkmꢀ=ꢀ7545ꢀkm
根据牛顿第二定律则有
解得
而近地卫星的周期
第 4页/共 26页
其中
解得
由于轨道Ⅲ的半径大于地球的半径，故卫星在轨道Ⅲ上的运行周期应大于 80 分钟，D 错误。
故选 C。
6. 温州三澳核电站是浙江省首个采用“华龙一号”三代核电技术的项目，核电站是利用重核裂变发电的，其
中一种裂变方程是 ， 还可以自发进行α衰变 ，已
知 、 、 的相对原子质量分别为 235.0439u、231.0363u、4.0026u，1u 相当于 931.5MeV 的能
量，下列关于这两个核反应的说法正确的是（ ）
A. 衰变中 的比结合能大于 的比结合能
B. 裂变反应中 的结合能大于 的结合能
C. 升高环境温度，可使 的半衰期变短
D. 1 个 发生一次α衰变，其释放的能量约 4.66MeV
【答案】D
【解析】
【详解】A．衰变后放出能量，生成的 核更加稳定，则衰变中 的比结合能小于 的比结合能，
选项 A 错误；
B．裂变反应放出能量，则 的比结合能大于 的比结合能，但是由于 核子数远小于 的核
子数，可知 的结合能小于 的结合能，选项 B 错误；
C．外部因素不会影响半衰期，选项 C 错误；
D．1 个 发生一次α衰变，其释放的能量约
选项 D 正确。
故选 D。
7. 如图甲所示为温州轨道交通 S1 线的行李安检机，其简化原理图如图乙所示，水平传送带长为 2.5m，传
送带始终以恒定速率 0.30m/s 运行。一质量为 0.60kg 的小包（可视为质点）无初速度地轻放上传送带左端，
第 5页/共 26页
最终到达传送带右端。若小包与该传送带间的动摩擦因数为 0.50，下列说法正确的是（ ）
A. 安检机使用γ射线探测包内的物品
B. 小包匀速运动时，传送带对小包的摩擦力向右
C. 由于传送小包，电动机多做 功为 0.054J
D. 小包从传送带左端到达右端的时间为 1.0s
【答案】C
【解析】
【详解】A．安检机使用 X 射线探测包内的物品，故 A 错误；
B．小包匀速运动时，小包在水平方向上处于平衡状态，故传送带对小包的摩擦力为 0，故 B 错误；
C．对小包根据动能定理可得传送带对小包做功为
小包速度与传送带速度相同之前的过程中根据牛顿第二定律可得
解得
故小包速度达到传送带速度所用时间为
加速度位移为
小包加速过程中，传送带位移为
则小包相对于传送带运动位移为
则摩擦力产生热量为
则电动机由于传送小包多做的功为
故 C 正确；
D．与传送带共速后到达右端所用时间为
故小包从传送带左端到达右端 时间为
故 D 错误。
第 6页/共 26页
故选 C。
8. 如图所示装置，1 是待测位移的物体，软铁芯 2 插在空心线圈 L 中并且可以随着物体 1 在线圈中左右平
移。将线圈 L（电阻不计）和电容器 C 并联后与电阻 R、电源 E 相连，闭合开关 S，待电路达到稳定后再断
开 S，LC 回路中将产生电磁振荡。下列说法正确的是（ ）
A. 开关断开后瞬间，电容器上的带电量最大
B. 开关断开后瞬间，线圈中的自感电动势为零
C. 若减小电源的电动势，振荡电流的频率会变小
D. 该装置可作为传感器使用，用振荡电流振幅的变化反映物体位置的变化
【答案】B
【解析】
【详解】A．因线圈电阻为零，电路稳定时，线圈两端电压为零，电容器不带电，故 A 错误；
B．断开开关后瞬间，线圈中电流最大，自感电动势为零，故 B 正确；
C．振荡电流的频率
与电源的电动势无关，故 C 错误；
D．1 物体的位移会改变线圈的电感 L，进而改变振荡电路的频率，是通过振荡电流频率的变化反映物体位
置的变化，故 D 错误。
故选 B。
9. 如图所示，图中阴影部分 是一透明介质的横截面，介质侧面 AB 面和 DE 面均附有特殊涂层，光
到达该表面时全部被吸收。 是一半径为 R 的半圆弧，圆心 O 处有一可以旋转的单色激光发射器，使
发出的光线绕圆心 O 以周期 T 在纸面内逆时针匀速转动。从 外侧观察，一个周期内 面上有光点移
动的时间为 ，光在真空中速度大小为 c，不考虑光在圆弧界面上的反射，则下列说法正确的是（ ）
第 7页/共 26页
A. 透明介质的折射率为
B. 光在透明介质中传播的最长时间为
C. 光点在 面上即将消失时的瞬时速率为
D. 若增大单色光的频率，透明介质 面上光射出的区域长度变长
【答案】C
【解析】
【详解】A．根据题意一个周期内 面上有光点移动的时间为 ，故可知从 BD 面有光线射出的对应的弧
长圆心角为
故可知光线刚好在 BD 面发生全反射的临界角为 ，故透明介质的折射率为 ，故 A 错
误；
B．分析可知当光线沿 OD 方向射入时，在透明介质中传播的时间最长，根据几何关系可知此时光线传播的
路程为 ， ，
联立解得 ，故 B 错误；
C．设光点在 面上即将消失时的瞬时速率为 ，将 v 沿入射光线方向和垂直入射光线方向分解可知
，
其中
联立解得 ，故 C 正确；
第 8页/共 26页
D．若增大单色光的频率，可知介质对光线的折射率变大，临界角变小，根据前面分析结合几何关系可知透
明介质 面上光射出的区域长度变短，故 D 错误。
故选 C。
10. 桌面上放置一“U”形磁铁，用能绕端点转动的绝缘轻杆悬挂一半径为 r、厚度为 d 的铝制薄圆盘，圆
盘的平衡位置恰好位于两磁极之间，如图甲所示。若将圆盘拉离平衡位置一个固定角度后由静止释放（如
图乙所示），圆盘在竖直平面内来回摆动（圆盘面始终与磁场垂直），经 时间停下；若仅将圆盘厚度改变
为 2d，重复以上实验，圆盘经 时间停下；若保持圆盘半径 r 和厚度 d 不变，仅将材料替换成电阻率和密
度都更大的铅，重复以上实验，圆盘经 时间停下。不计转轴和空气的阻力，则观察到的现象是（ ）
A. 明显大于 B. 明显小于
C. 明显大于 D. 与 几乎相等
【答案】C
【解析】
【详解】AB．根据
若仅将圆盘厚度改变为 2d，则电阻减小，相同条件下，圆盘产生的电流变大，圆盘受到的安培力变大，但
是圆盘质量也变大，阻碍作用不好判断，考虑两个一模一样的圆盘，从同一高度单独释放到停下所用时间
相同，那么两个圆盘并排贴在一起（相当于厚度加倍），从同一高度单独释放到停下所用时间应该不变，即
与 几乎相等，故 AB 错误；
CD．结合以上分析，仅将材料替换成电阻率和密度都更大的铅，电阻变大，相同条件下，圆盘产生的电流
变小，圆盘受到的安培力变小，同时圆盘质量变大，阻碍作用变小，则圆盘停下来所用时间变长，即 明
显大于 ，故 C 正确，D 错误。
故选 C。
第 9页/共 26页
二、选择题Ⅱ（本题共 3 小题，每小题 4 分，共 12 分。每小题列出的四个备选项中至少有一
个是符合题目要求的，全部选对的得 4 分，选对但不全的得 2 分，有选错的得 0 分）
11. 两块相同足够大的平行金属板 A、B 竖直放置，将一金属小球放入其中，其截面示意图如图所示。O 点
为球心，a、c 为其外表面上两点，Oa 连线与平行板垂直。闭合开关，电容器充电完成（忽略小球的感应电
荷对平行金属板 A、B 的影响），下列说法正确的（ ）
A. a 点的电势比 c 点的电势高
B. 小球的感应电荷在 c 点产生的电场水平向左
C. 若将 A 板向右移动，则 a 点的感应电荷的密度将增大
D. 若断开开关，再将 B 板向下移动少许，则 O 点的电场强度不变
【答案】CD
【解析】
【详解】A．达到静电平衡后，金属小球是一等势体，所以 a 点的电势等于 c 点的电势，故 A 错误；
B．达到静电平衡后，金属小球是一等势体，则 c 点的场强方向垂直于过 c 点的切面方向斜向上偏右，由于
平行金属板 A、B 在 c 点的场强方向水平向右，根据场强叠加原则可知，小球的感应电荷在 c 点产生的电场
不是水平向左，故 B 错误；
C．达到静电平衡后，金属小球内部的场强为 0，则小球的感应电荷在 O 点的场强与平行金属板 A、B 在 O
点的场强大小相等、方向相反，若将 A 板向右移动，根据 可知，平行金属板 A、B 在 O 点的场强变
大，则小球的感应电荷在 O 点的场强变大，a 点的感应电荷的密度将增大，故 C 正确；
D．达到静电平衡后，金属小球内部的场强为 0，则断开开关，再将 B 板向下移动少许，O 点的电场强度仍
为 0，保持不变，故 D 正确。
故选 CD。
12. 如图所示为一种光电效应演示仪，光电管与电流计、电源相连，其入射光的波长与光强可以通过光调节
器调节。逐渐调节照射到金属板 M 的入射光波长，当波长为 时，电流计的示数刚好为零，此时将电源正
负极对调，电流计示数不为零，再逐渐调节入射光照的波长至 ，电流计的示数恰好变成零。已知电源路
第 10页/共 26页
端电压为 U，不考虑电流计内阻，元电荷为 e，真空中光速为 c，则（ ）
A.
B. 可求得普朗克常量
C. 当光的波长为 时，仅增大光的波长，电流计示数将不为零
D. 当光的波长为 时，仅增大光的强度，电流计示数将不为零
【答案】AB
【解析】
【详解】AB．根据题意可知，当波长为 时，电流计的示数刚好为零，此时将电源正负极对调，电流计示
数不为零，电源路端电压为 U，则有
再逐渐调节入射光照的波长至 ，电流计的示数恰好变成零，则有
联立可得 ，
故 AB 正确；
CD．根据题意可知， 为入射光为极限频率的波长，仅增大光的波长，光的频率减小，不能发生光电效应，
电流计示数仍为零，仅增大光的强度，光的频率不增加，不能发生光电效应，电流计示数仍为零，故 CD 错
误。
故选 AB。
13. 如图甲所示，在均匀介质中，两个波源 、 分别位于 和 m 处。已知 时刻， 开始
自平衡位置向下振动， s 时， 第二次处于波峰位置， s 时，波源 也开始自平衡位置向下
第 11页/共 26页
振动，产生的两列简谐横波恰好于 P 点相遇。经足够长时间后，x 轴上质点的振幅随 x 变化的部分图像如图
乙所示。若 m，则下列说法正确的是（ ）
A. 波源 、 的振幅相同
B. 当 s 时，两列波开始相遇
C. 间（除 、P 外）有 12 个振动加强点
D. 在 0~10s 内质点 Q 的路程为 2cm
【答案】AD
【解析】
【详解】A．从图乙可知，振动减弱点振幅为 0，则波源 、 的振幅相同,
故 A 正确；
B． s 时， 第二次处于波峰位置，则有
解得周期 T=1s
图乙可知波长 为 1m，则波速
设从 开始振动经时间 t 两列波相遇，则 传播时间为（t-2s），则有
联立解得
故 B 错误；
C．根据振动加强点的条件
到 P 点距离为
则 到 P 点距离为
设 间某点到 的距离分别为 ，则有
相距 10m，在 间（除 外），波程差 的取值范围是(0，10m)，则 n 可以取
共 11 个值，即有 11 个振动加强点，故 C 错误；
第 12页/共 26页
D．结合以上分析可知， 到 Q 点距离为
到 Q 点距离为
则两波源到 Q 点的波程差
即 Q 点为减弱点，合振幅为 0。则 Q 点通过的路程为两波在此处未叠加时，Q 的通过的路程， 到 Q 点时
间为
由于 s 时 Q 才振动，即从 时刻开时到 5.75s， 才传播到 Q 点， 到 Q 点时间为
则 Q 单独振动时间为
即 Q 单独振动了半个周期，即在 0~10s 内质点 Q 的路程为
故 D 正确。
故选 AD。
非选择题部分
三、非选择题（本题共 5 小题，共 58 分）
14.
（1）在下列实验中，必须用到天平的实验是______。
A. “探究加速度与力、质量的关系”
B. “验证机械能守恒定律”
C. “用单摆测量重力加速度的大小”
D. “探究小车速度随时间变化的规律”
（2）如图所示为“探究两个互成角度的力的合成规律”实验。
下列操作或现象会增大实验误差的是（ ）
第 13页/共 26页
A. 弹簧测力计的拉杆与塑料外壳有摩擦
B. 弹簧测力计的塑料外壳与木板有摩擦
C. 弹簧测力计、细绳、橡皮筋未与木板平行
D. 将细绳换成细橡皮筋
（3）某同学在家中用三根相同的橡皮筋（遵循胡克定律）代替弹簧测力计来探究该实验，如图 3 所示，三
根橡皮筋在 O 点相互连接，拉长后三个端点用图钉固定在 A、B、C 三点。下列说法正确的是（ ）
A.每次实验时结点 O 的位置必须一样
B.不用测出橡皮筋上力的大小也能完成实验
C.必须要知道橡皮筋的劲度系数才能完成实验
D.可以选取三个橡皮筋中的任意两个拉力作为分力进行探究
【答案】（1）A （2）AC
（3）BD
【解析】
【小问 1 详解】
A．“探究加速度与力、质量的关系” 实验中，需要测量物体的质量，所以必须用到天平，故 A 正确；
B．“验证机械能守恒定律”，验证的是动能的增加量和重力势能的减少量是否相等，表达式中质量可以约
掉，不需要测量质量，不用天平，故 B 错误；
C．“用单摆测量重力加速度的大小”，根据单摆周期公式
只需测量摆长和周期，不需要测量质量，不用天平，故 C 错误；
D．“探究小车速度随时间变化的规律”，主要测量小车的位移和时间，不需要测量质量，不用天平，故 D
错误。
故选 A。
【小问 2 详解】
第 14页/共 26页
A．弹簧测力计的拉杆与塑料外壳有摩擦，会导致弹簧测力计示数不能准确反映拉力大小，增大实验误差，
故 A 正确；
B．弹簧测力计的塑料外壳与木板有摩擦，因为拉力是通过挂钩测量的，外壳与木板的摩擦不影响测量拉力
的大小，不会增大实验误差，故 B 错误；
C．弹簧测力计、细绳、橡皮筋未与木板平行，会使拉力在垂直木板方向有分力，导致测量的拉力不准确，
增大实验误差，故 C 正确；
D．将细绳换成细橡皮筋，只要能准确记录拉力的方向，对实验结果没有影响，不会增大实验误差，故 D
错误。
故选 AC。
【小问 3 详解】
A．该实验是探究三根橡皮筋拉力的关系，不需要每次实验时结点 O 的位置都一样，故 A 错误；
B．因为三根橡皮筋遵循胡克定律，根据
k 相同，所以可以用橡皮筋的伸长量或伸长后的长度来表示力的大小，不用测出橡皮筋上力的具体大小也能
完成实验，故 B 正确；
C．由 B 选项的分析可知，用橡皮筋的伸长量或伸长后的长度来表示力的大小，不需要知道橡皮筋的劲度
系数，故 C 错误；
D．三个力中，任意两个力都可以看做分力，另一个力看做这两个力的合力，所以可以选取三个橡皮筋中的
任意两个拉力做为分力进行探究，故 D 正确。
故选 BD。
15. 某同学在学习了“用双缝干涉测量光的波长”实验后，自制了一套双缝干涉演示仪（图 1），所用单缝
的缝宽可调（图 2），并用电子显微镜头代替光屏，通过计算机呈现实验现象。
（1）若调节单缝的宽度由图 2 所示逐渐变窄，下列说法正确的是（ ）。
A. 当单缝宽度较宽时，无法观察到清晰的条纹
B. 当单缝宽度较窄时，随着缝宽变窄，条纹间距逐渐变大
（2）已知双缝间的距离为 d，光源与单缝的距离为 ，单缝与双缝的距离为 ，双缝到电子显微镜头的距
第 15页/共 26页
离为 ，计算机显示图样中相邻两条亮条纹间的距离为 ，显示图样的放大倍数为 k，则对应的光波波长
为______（用题中所给物理量符号表示）。
【答案】（1）A （2）
【解析】
【小问 1 详解】
A．在双缝干涉实验中，单缝的作用是获得线光源，当单缝宽度较宽时，通过单缝的光不是线光源，无法形
成稳定的干涉条件，所以无法观察到清晰的干涉图样，故 A 正确；
B．干涉条纹间距公式
其中 为双缝到屏的间距， 表示波长， 表示双缝间距
所以条纹间距宽度与单缝宽度无关，当单缝宽度变窄时，条纹间距不变，故 B 错误。
故选 A。
【小问 2 详解】
双缝条纹间距公式
其中 是实际的相邻两亮条纹间的间距
那么显示的相邻亮条纹间距和实际的相邻亮条纹间距之间的关系为
即
整理得
16. 某同学为测量硅光电池的电动势和内阻，进行了如下实验探究。将内阻较小的待测硅光电池（保持光照
强度一定，电动势可视为不变）、电流表、电压表、滑动变阻器、开关及若干导线连接成电路如图 1 所示。
第 16页/共 26页
（1）闭合开关前，该同学发现图 1 中有一处连线错误，应去掉图中序号为______的导线。（选填“①”、“②”、
“③”或者“④”）
（2）正确连线后，由实验中记录的数据，得到该电池的 曲线，如图 2 所示。某次调节滑动变阻器时，
电流表的示数为 250mA，电压表示数如图 3 所示，读出电压表的示数为______V。根据 U-I 曲线，计算此时
硅光电池的内阻为______Ω（计算结果保留两位有效数字）。
（3）若硅光电池的 曲线在 范围内可视为直线，该直线斜率为 。现将该电池分别与阻
值为 、 的定值电阻连接构成闭合回路，且 ，实验测得两组数据 、 ，其中
， ，则两种情况下硅光电池的输出功率 ______ （选填“大于”、“等于”或
者“小于”）。
【答案】（1）③ （2） ①. 1.49#1.50#1.51 ②. 5.6
（3）大于
【解析】
【小问 1 详解】
测量电源电动势和内阻实验需要电流表串联在电路中，电压表并联在电路中，如图所示连接电路导线③可
使得电压表短路，所以应该去掉图中序号为③的导线
【小问 2 详解】
第 17页/共 26页
[1]观察图中电压表，其量程为 3V，分度值为 0.1V，指针指在 1 刻度后的第 5 格上，所以电压表的示数为
1.50V
[2]根据闭合电路欧姆定律
U-I 曲线 斜率的绝对值表示内阻
由[1]可知当电流表的示数为 250mA，根据电压为 1.50V
当电流 I=0 时，
根据
【小问 3 详解】
当 范围内可视为直线，该直线斜率为 ，由
在 时硅光电池的内阻可视为
对于硅光电池与定值电阻 构成的闭合回路，其输出功率
根据闭合电路欧姆定律
则输出功率
当 时
对于 ，输出功率
对于 ，出功率
所以当 且 时，
时，硅光电池的 U-I 曲线不再是斜率为 的直线，其内阻不再是
从 U-I 曲线的性质来看，随着电流的增大，电池的内阻会增大(实际电池的内阻会随工作状态变化)
输出功率 ，对于接 (电流 )的情况，由于内阻增大，根据
在 E 不变，I 增大且 r 增大的情况下，路端电压 会比按照内阻 计算的值更小
第 18页/共 26页
对于 ，输出功率 ( ，内阻为 )
对于 ，输出功率 ( ，内阻大于 )
电源内阻按 计算 时
实际 内阻增大导致 减小，所以
17. 如图所示，将横截面积为 S 的导热圆筒固定在地面上，筒内安装两个可以无摩擦滑动的轻质活塞 A 和 B，
两活塞间封闭一定量的理想气体。把轻弹簧一端与圆筒底部连接，另一端与活塞 B 相连接。圆筒下方靠近
底部 A 有一小缺口，使活塞 B 下方始终与大气相通。开始时环境温度为 ，气体此时处于状态 I，其体积
为 V。现保持环境温度不变，将沙子缓慢地倒在活塞 A 的上表面，使气体体积减小为 0.5V，此时气体处于
状态Ⅱ。之后，环境的温度缓慢升高，再次稳定后气体达到状态Ⅲ，此时体积为 0.75V。已知从状态Ⅰ到状
态Ⅲ，气体内能增加 ，外界大气的压强始终保持 不变。
（1）气体从状态 I 到状态Ⅱ，气体分子在单位时间内撞击筒壁单位面积的次数______（选填“变大”“变
小”或“不变”），气体向外界释放的热量______外界对气体做的功（选填“大于”“等于”或“小于”）；
（2）求气体达到状态Ⅲ时环境的温度 T 和弹簧的弹力大小 F；
（3）求从状态Ⅱ到状态Ⅲ气体吸收的热量 Q。
【答案】（1） ①. 变大 ②. 等于
（2） ，
（3）
【解析】
【小问 1 详解】
[1][2]状态Ⅰ到状态Ⅱ过程为等温变化，体积减小，压强增大，所以气体分子在单位时间内撞击筒壁单位面
积的次数变大；由于温度不变，内能不变，外界对气体做功，根据热力学第一定律可知
解得
第 19页/共 26页
所以气体向外界释放的热量等于外界对气体做的功。
【小问 2 详解】
①对气体，状态Ⅱ到状态Ⅲ过程为等压变化
解得
②对气体，状态Ⅰ到状态Ⅱ过程为等温变化
解得
对活塞 B，状态Ⅱ到状态Ⅲ过程始终受力平衡
解得
【小问 3 详解】
对气体，状态Ⅱ到状态Ⅲ过程，外界对气体做功
根据热力学第一定律
解得
18. 某固定装置的竖直截面如图所示，水平高台上的直轨道 CD、圆弧轨道 DEF、直轨道 FG 平滑连接。高
台左侧水平轨道 AB 略低，轨道上放置一块质量为 m、长度为 L 的平板，平板上表面与 CD 等高。高台右侧
有一水平地面 HI，与高台的高度差为 h。初始时，平板处于静止状态，其右端与高台的 CB 侧距离足够大。
让一质量也为 m 的滑块以速度 滑上平板，并带动平板向右运动。当平板到达 CB 时将立即被锁定，滑块
继续向前运动。若滑块落到 HI 段，将与地面发生碰撞，碰撞时间极短（支持力远大于重力），反弹后竖直
分速度减半，水平速度同时发生相应变化。已知， ， ， ， ，滑块与平
板上表面间的动摩擦因数 、与 HI 段间的动摩擦因数 ，其余摩擦及空气阻力均可忽略，HI
段足够长，滑块视为质点。
（1）求平板被锁定瞬间，滑块的速度大小 v 以及此时滑块离平板右端的距离 x；
第 20页/共 26页
（2）要使滑块不脱离圆弧轨道，求圆弧轨道半径 R 的取值范围；
（3）若滑块沿着轨道运动至 G 点飞出，求其最终距 G 点的水平距离 d。
【答案】（1）5m/s，0
（2） 或
（3）
【解析】
【小问 1 详解】
平板与滑块运动至共速过程，根据动量守恒有
解得
根据能量守恒定律有
解得
此时滑块离平板右端距离
【小问 2 详解】
当滑块恰过圆弧轨道最高点时，根据牛顿第二定律有
从滑上高台到运动至圆弧轨道最高点过程，根据动能定理有
解得
滑块从滑上高台到恰到达圆弧轨道圆心等高处过程，根据动能定理有
解得
要使滑块不脱离圆弧轨道，则有 或
【小问 3 详解】
滑块从 G 点飞出至第一次落地做平抛运动，则有 ， ，
解得 ，
第一次反弹后有
第一次反弹过程根据动量定理有 ，
第 21页/共 26页
解得
第一次反弹后至第二次落地滑块做斜抛运动，则有
第二次反弹过程根据动量定理有 ，
解得
可知，之后滑块做竖直上抛运动，综上所述可知，最远水平距离
19. 如图 1 所示，在光滑绝缘的水平面内建立 坐标系，空间中 的范围内存在竖直向下的磁场，
任一时刻磁感应强度分布与 y 无关，随 x 按 的规律变化，k 随时间的变化如图 2 所示，其中 T/m，
s。水平面上有一边长 m、质量 kg、总电阻 Ω的匀质正方形刚性导线框 abcd，
内锁定在图 1 所示的位置， 时刻解除锁定，同时对线框施加向右的水平恒力 N，使之开始沿
x 轴正方向运动，已知当 ab 边到达 时，线框开始做匀速运动。在线框 ab 边越过磁场右边界后瞬间，
改施加变力，使之后线框在离开磁场的过程中其电流保持不变。线框在全过程中始终处于 平面内，其
ab 边与 y 轴始终保持平行，空气阻力不计。求：
（1） 内线框中电流 I 的大小及方向；
（2）线框在磁场中匀速运动的速度大小 v；
（3）线框在匀速运动过程中，ab 两端的电势差 随 ab 边的 x 坐标变化的关系式；
（4）线框在穿出磁场的过程中产生的焦耳热 Q。
【答案】（1）4A，顺时针
（2） m/s
（3） （V）（ ）
第 22页/共 26页
（4） J
【解析】
【小问 1 详解】
内感应电动势
磁通变化量大小
根据
解得 A
电流方向为顺时针
【小问 2 详解】
匀速运动时 ，
根据平衡
解得 m/s
【小问 3 详解】
根据（2）解得 A
线框 ab 边
根据
得 （V）（ ）
【小问 4 详解】
线框 ab 边越过磁场右边界后瞬间，电流发生突变 A
穿出过程（cd 边的 x 坐标 ）：安培力随位置均匀变化的特点通过安培力做功的能量关系间接求
解，有 ，
根据
解得 J
第 23页/共 26页
20. 电子束焊是在高真空条件下，利用电子束轰击焊接面，将高速电子束的动能转化为内能，对金属进行焊
接的一种方法。为了提高温度，需要利用磁场控制高速电子束，使其聚集到小区域内。如图所示，电子束
焊装置的结构可简化为由电子枪系统和磁控系统组成。在电子枪系统中，每秒有 N 个电子经加速后从 O 点
进入磁控系统，所有电子速度大小均为 ，速度方向分布于以 y 轴为中心轴、2θ为顶角的圆锥内（θ很小）。
磁控系统内存在沿着 y 轴正方向的匀强磁场，磁感应强度大小为 B，待焊接圆形工件（尺寸足够大）垂直 y
轴放置，圆心位于 y 轴上。已知电子的质量为 m，电荷量为-e（e>0），当θ很小时，有 ，
。
（1）若从电子枪系统出射电子的动能是静止电子经电场加速获得，求加速电压；
（2）要使所有进入磁控系统的电子都能汇聚于工件上同一点，求工件圆心的 y 坐标；
（3）写出某电子进入磁控系统后，其在 xOz 平面的速度分量所转过的角 与电子 y 方向运动的距离 之
间的函数关系；
（4）已知电子束轰击工件表面时，受轰击区域受热均匀。若待焊接处单位面积单位时间获得热量为 才
能达到焊接需要的温度，为使工件圆心处能达到焊接温度，求工件圆心的 y 坐标范围。（结果可用反三角函
数表示）
【答案】（1）
（2） （n=1，2…）
（3）
（4）见解析
第 24页/共 26页
【解析】
小问 1 详解】
电子枪系统加速过程，根据动能定理有
解得
【小问 2 详解】
电子在磁控系统中，在 xOz 平面做匀速圆周运动的速度
由洛伦兹力提供向心力，则有 ，
解得周期
电子在 y 方向做匀速直线运动，则有
工件圆心的 y 坐标
解得 （n=1，2…）
【小问 3 详解】
电子在 y 方向做匀速直线运动，则有
电子在 xOz 平面做圆周运动，则有
电子在 xOz 平面内的速度分量转过的角即为圆周运动的圆心角，则有
由于θ很小，结合上述解得
【小问 4 详解】
从 O 点进入、速度与 y 轴夹角为θ的电子在 xOz 平面的圆周运动，则有
其中
由于θ很小，解得
假设工件以（2）算出的聚焦处为起点，在 y 方向移动 距离，电子打板时与工件圆心的最远距离 r 为最
第 25页/共 26页
大运动圆弧（半径为 R）的弦长，对应圆心角为（3）中算出的 （ ），则有
此时工件上受电子轰击区域为一个半径为 r 圆，其面积 S 为
为使工件圆心处能达到焊接温度，需满足
解得
分类讨论：
①若 ，则 y 可取任意值；
②若 ，则 y 的取值范围为
（n=1，2…）
以及
