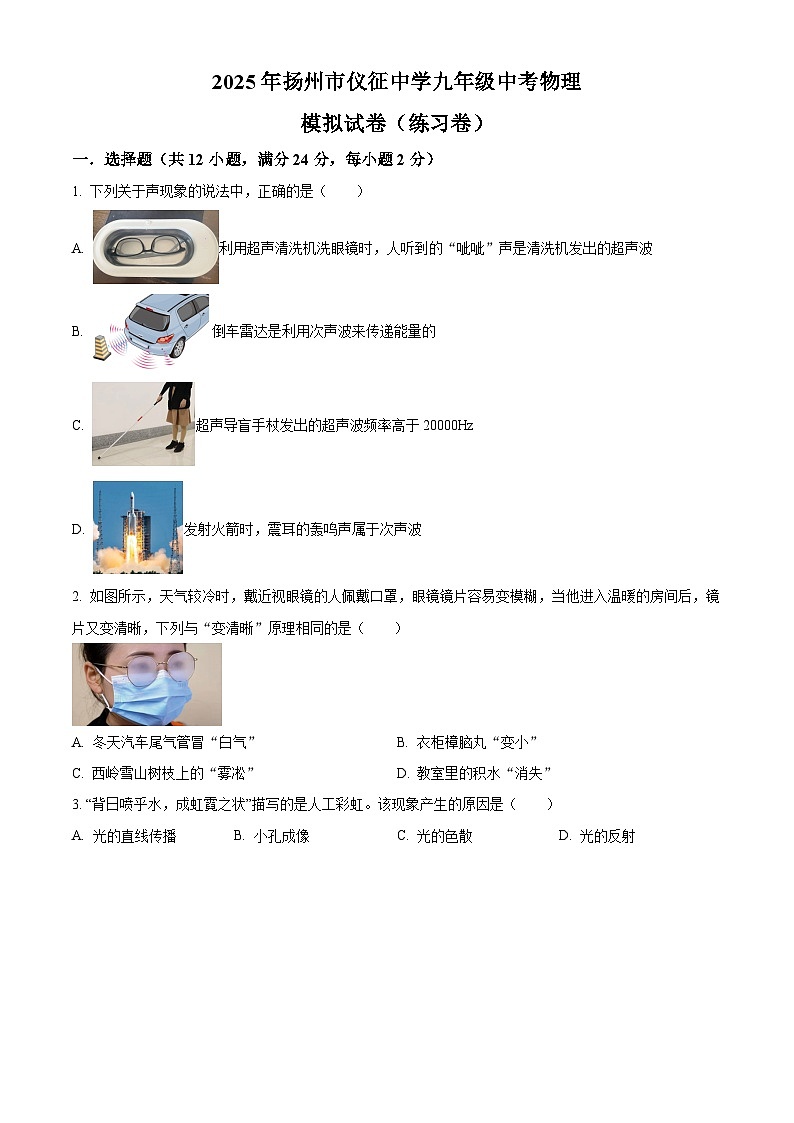

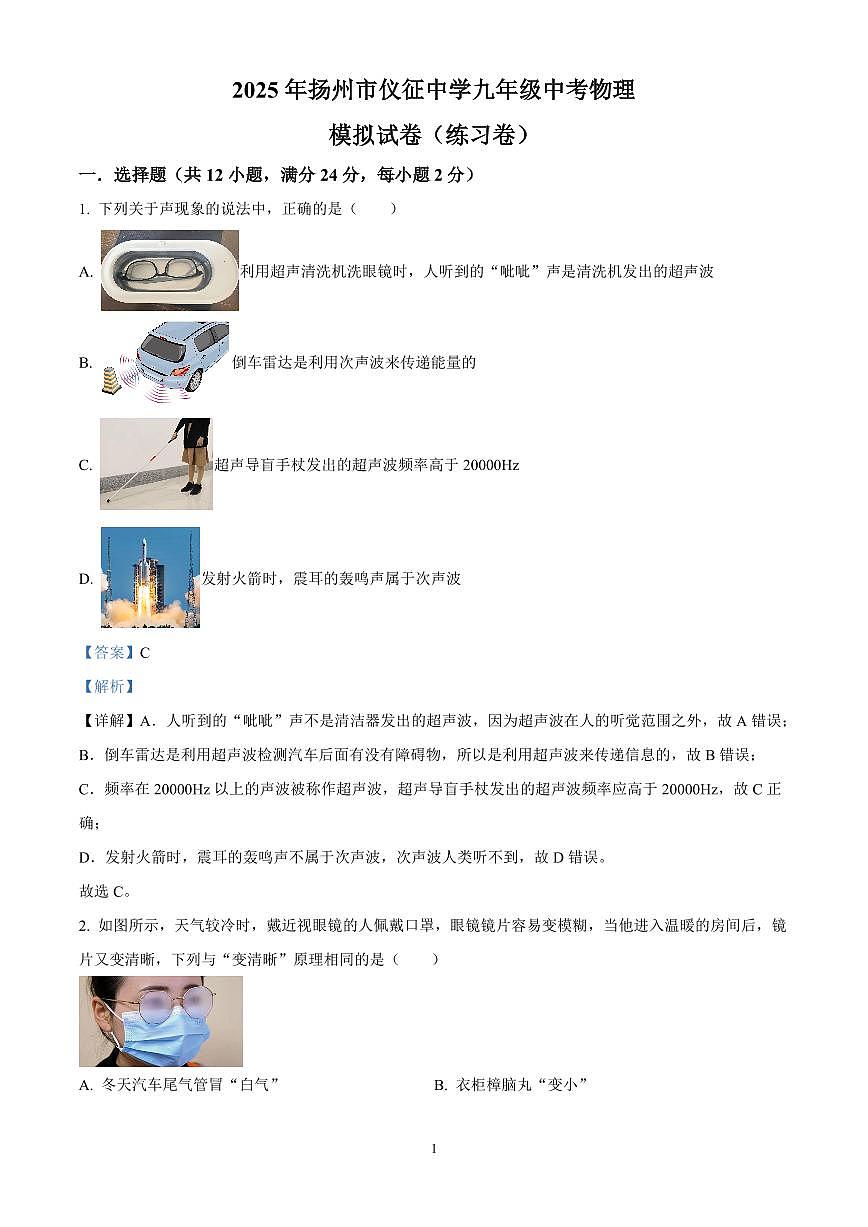

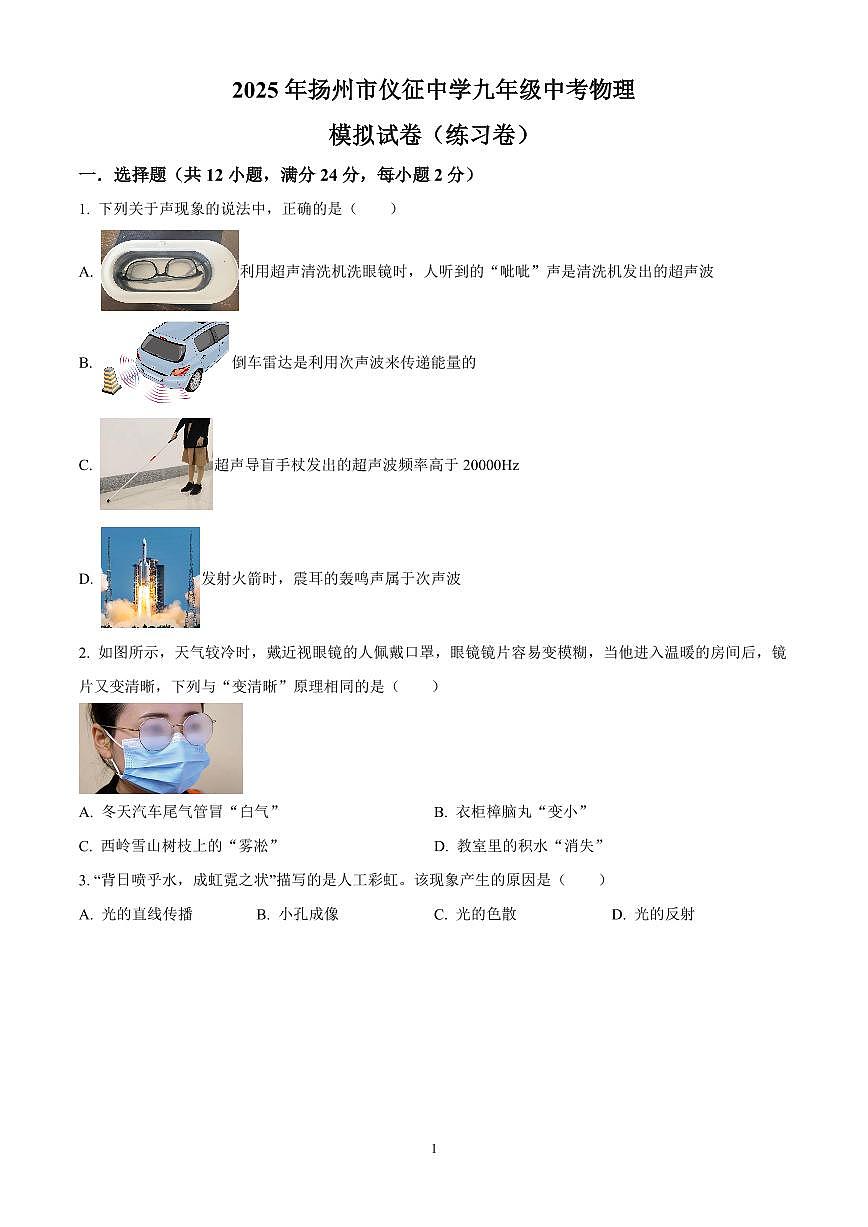

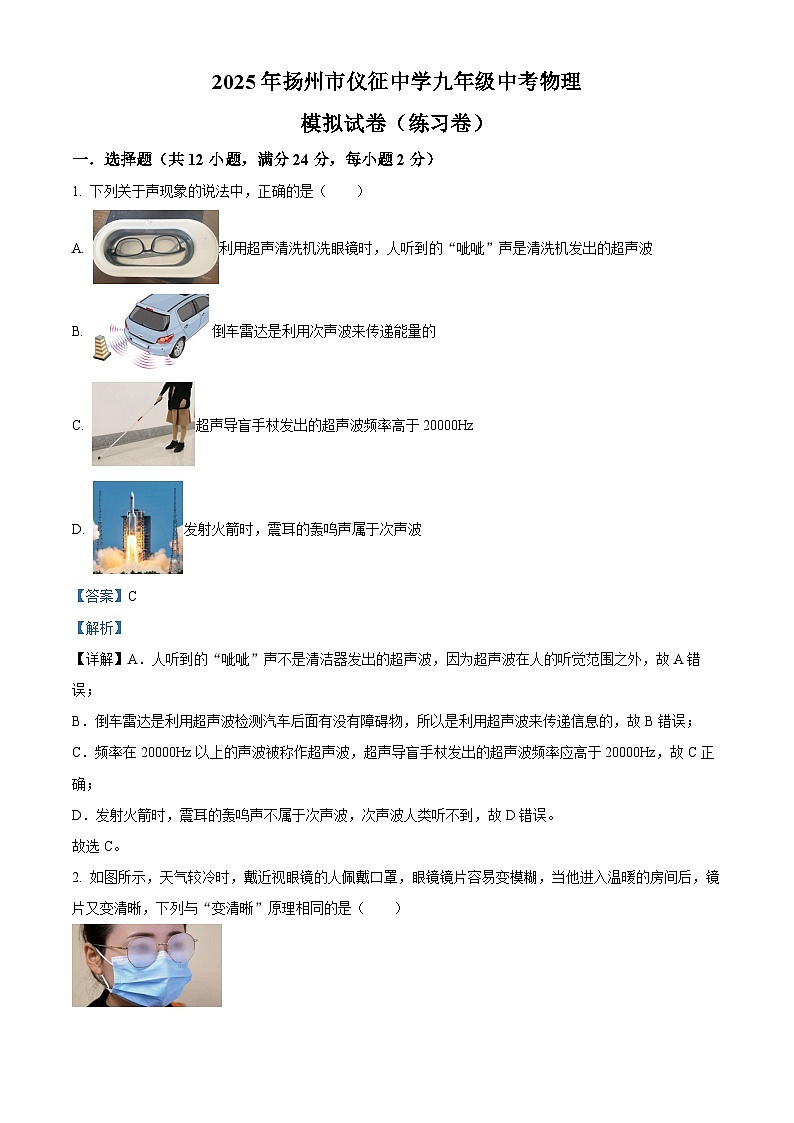

2025年江苏省扬州市仪征中学中考物理模拟试题

这是一份2025年江苏省扬州市仪征中学中考物理模拟试题，文件包含2025年江苏省扬州市仪征中学中考物理模拟试题原卷版docx、2025年江苏省扬州市仪征中学中考物理模拟试题原卷版pdf、精品解析2025年江苏省扬州市仪征中学中考物理模拟试题解析版docx、精品解析2025年江苏省扬州市仪征中学中考物理模拟试题解析版pdf等4份试卷配套教学资源，其中试卷共77页， 欢迎下载使用。
一．选择题（共12小题，满分24分，每小题2分）
1. 下列关于声现象的说法中，正确的是（ ）
A. 利用超声清洗机洗眼镜时，人听到的“呲呲”声是清洗机发出的超声波
B. 倒车雷达是利用次声波来传递能量的
C. 超声导盲手杖发出的超声波频率高于20000Hz
D. 发射火箭时，震耳的轰鸣声属于次声波
【答案】C
【解析】
【详解】A．人听到的“呲呲”声不是清洁器发出的超声波，因为超声波在人的听觉范围之外，故A错误；
B．倒车雷达是利用超声波检测汽车后面有没有障碍物，所以是利用超声波来传递信息的，故B错误；
C．频率在20000Hz以上的声波被称作超声波，超声导盲手杖发出的超声波频率应高于20000Hz，故C正确；
D．发射火箭时，震耳的轰鸣声不属于次声波，次声波人类听不到，故D错误。
故选C。

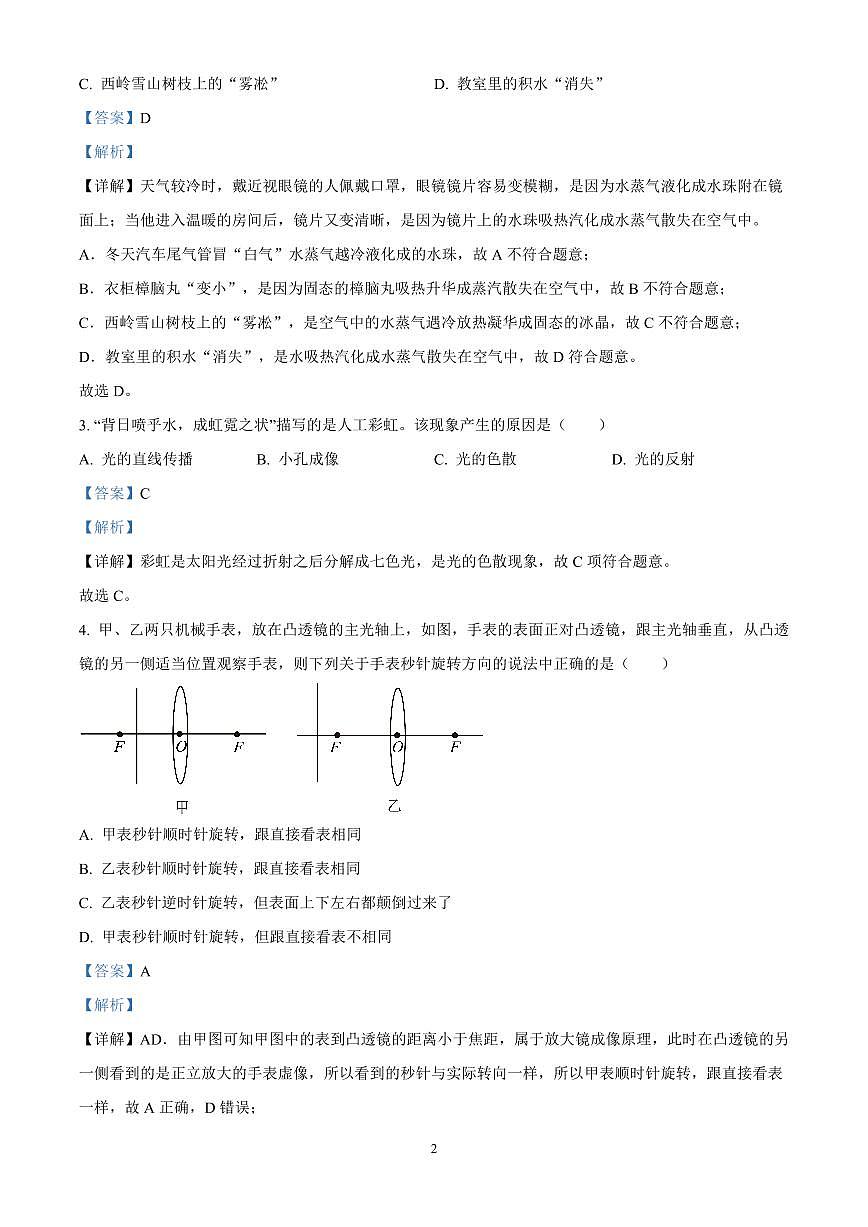

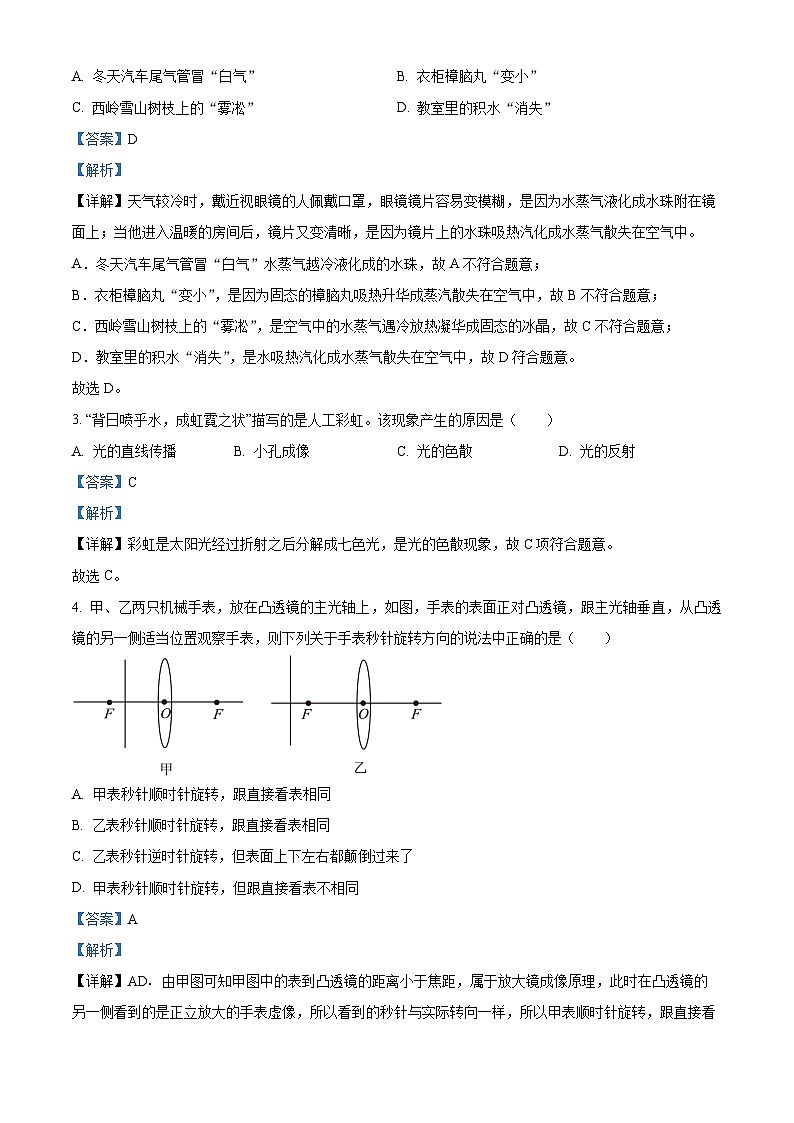

2. 如图所示，天气较冷时，戴近视眼镜的人佩戴口罩，眼镜镜片容易变模糊，当他进入温暖的房间后，镜片又变清晰，下列与“变清晰”原理相同的是（ ）
A. 冬天汽车尾气管冒“白气”B. 衣柜樟脑丸“变小”
C. 西岭雪山树枝上的“雾凇”D. 教室里的积水“消失”
【答案】D
【解析】
【详解】天气较冷时，戴近视眼镜的人佩戴口罩，眼镜镜片容易变模糊，是因为水蒸气液化成水珠附在镜面上；当他进入温暖的房间后，镜片又变清晰，是因为镜片上的水珠吸热汽化成水蒸气散失在空气中。
A．冬天汽车尾气管冒“白气”水蒸气越冷液化成的水珠，故A不符合题意；
B．衣柜樟脑丸“变小”，是因为固态的樟脑丸吸热升华成蒸汽散失在空气中，故B不符合题意；
C．西岭雪山树枝上的“雾凇”，是空气中的水蒸气遇冷放热凝华成固态的冰晶，故C不符合题意；
D．教室里的积水“消失”，是水吸热汽化成水蒸气散失在空气中，故D符合题意。
故选D。
3. “背日喷乎水，成虹霓之状”描写的是人工彩虹。该现象产生的原因是（ ）
A. 光的直线传播B. 小孔成像C. 光的色散D. 光的反射
【答案】C
【解析】
【详解】彩虹是太阳光经过折射之后分解成七色光，是光的色散现象，故C项符合题意。
故选C。

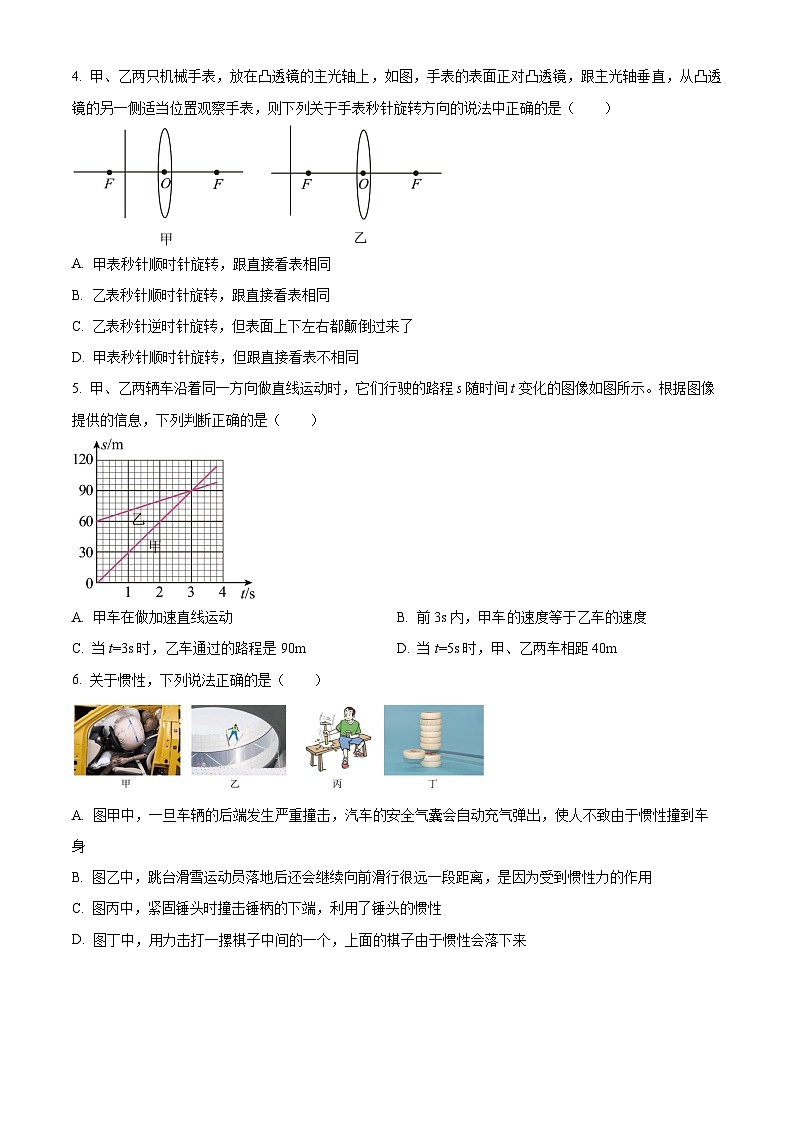

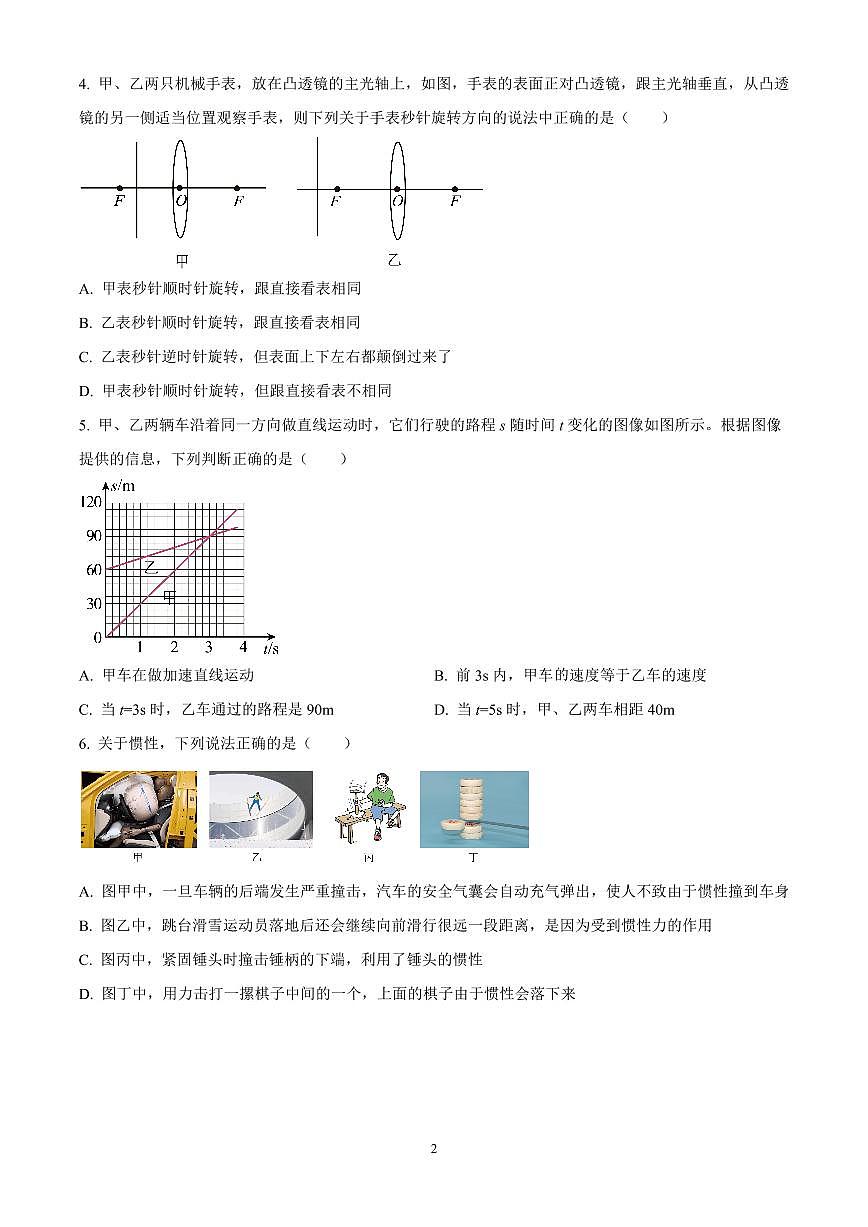

4. 甲、乙两只机械手表，放在凸透镜的主光轴上，如图，手表的表面正对凸透镜，跟主光轴垂直，从凸透镜的另一侧适当位置观察手表，则下列关于手表秒针旋转方向的说法中正确的是（ ）
A. 甲表秒针顺时针旋转，跟直接看表相同
B. 乙表秒针顺时针旋转，跟直接看表相同
C. 乙表秒针逆时针旋转，但表面上下左右都颠倒过来了
D. 甲表秒针顺时针旋转，但跟直接看表不相同
【答案】A
【解析】

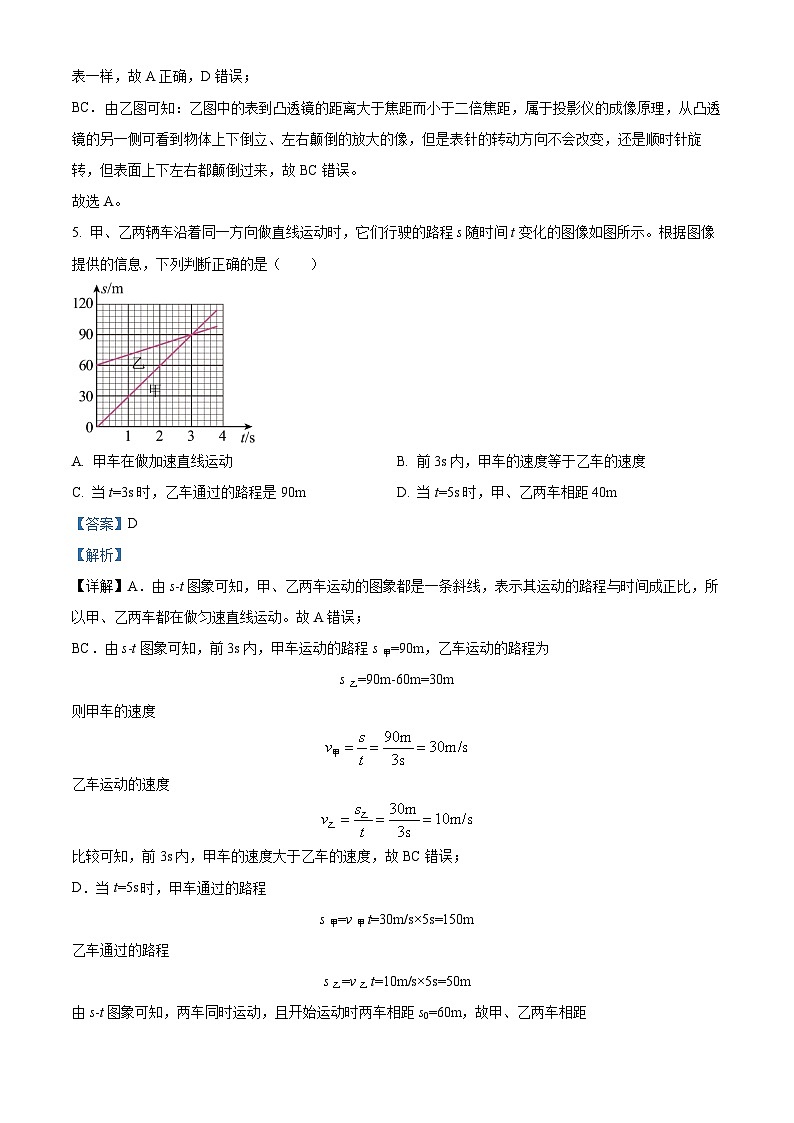

【详解】AD．由甲图可知甲图中的表到凸透镜的距离小于焦距，属于放大镜成像原理，此时在凸透镜的另一侧看到的是正立放大的手表虚像，所以看到的秒针与实际转向一样，所以甲表顺时针旋转，跟直接看表一样，故A正确，D错误；

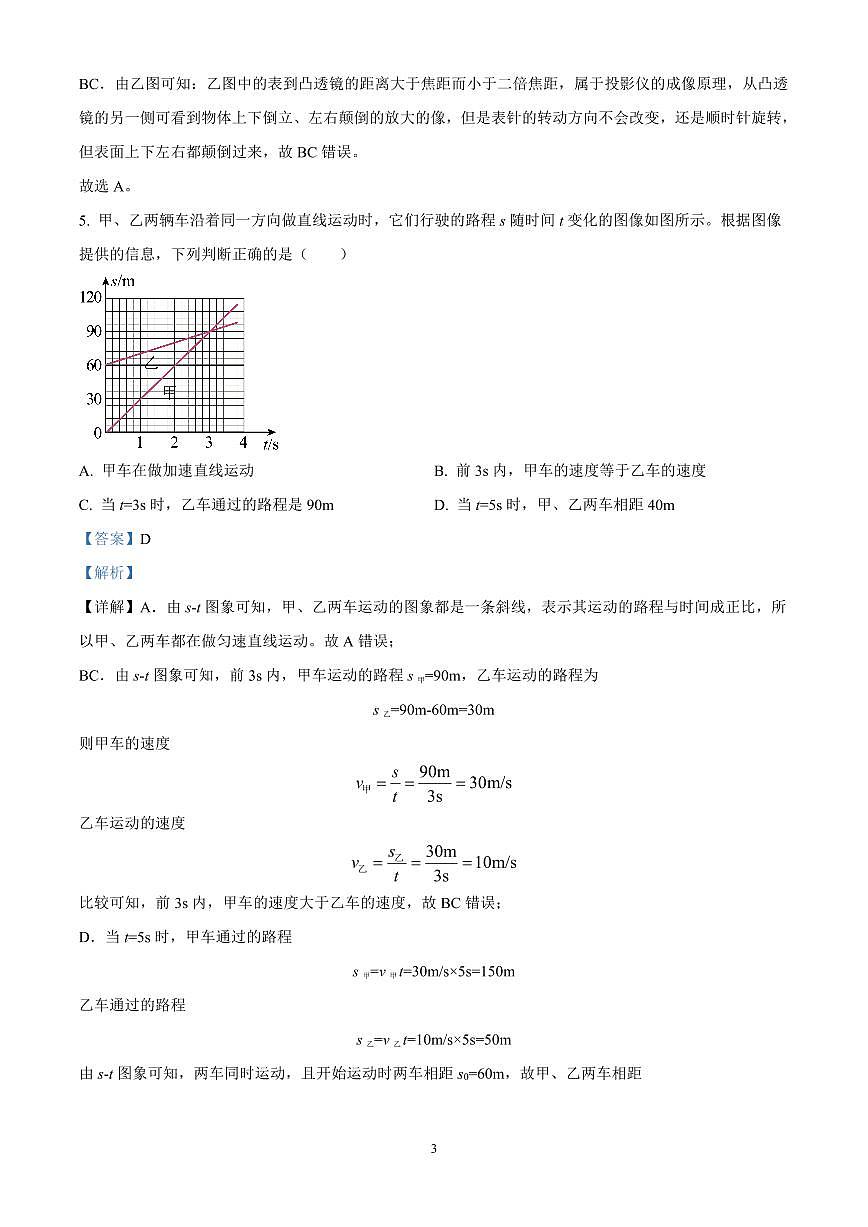

BC．由乙图可知：乙图中的表到凸透镜的距离大于焦距而小于二倍焦距，属于投影仪的成像原理，从凸透镜的另一侧可看到物体上下倒立、左右颠倒的放大的像，但是表针的转动方向不会改变，还是顺时针旋转，但表面上下左右都颠倒过来，故BC错误。
故选A。
5. 甲、乙两辆车沿着同一方向做直线运动时，它们行驶的路程s随时间t变化的图像如图所示。根据图像提供的信息，下列判断正确的是（ ）
A. 甲车在做加速直线运动B. 前3s内，甲车的速度等于乙车的速度
C. 当t=3s时，乙车通过的路程是90mD. 当t=5s时，甲、乙两车相距40m
【答案】D
【解析】
【详解】A．由s-t图象可知，甲、乙两车运动的图象都是一条斜线，表示其运动的路程与时间成正比，所以甲、乙两车都在做匀速直线运动。故A错误；
BC．由s-t图象可知，前3s内，甲车运动的路程s甲=90m，乙车运动的路程为
s乙=90m-60m=30m
则甲车的速度
乙车运动的速度
比较可知，前3s内，甲车的速度大于乙车的速度，故BC错误；
D．当t=5s时，甲车通过的路程
s甲=v甲t=30m/s×5s=150m
乙车通过的路程
s乙=v乙t=10m/s×5s=50m
由s-t图象可知，两车同时运动，且开始运动时两车相距s0=60m，故甲、乙两车相距
故D正确。
故选D。
6. 关于惯性，下列说法正确的是（ ）
A. 图甲中，一旦车辆的后端发生严重撞击，汽车的安全气囊会自动充气弹出，使人不致由于惯性撞到车身
B. 图乙中，跳台滑雪运动员落地后还会继续向前滑行很远一段距离，是因为受到惯性力的作用
C. 图丙中，紧固锤头时撞击锤柄的下端，利用了锤头的惯性
D. 图丁中，用力击打一摞棋子中间的一个，上面的棋子由于惯性会落下来
【答案】C
【解析】
【详解】A．一旦车辆的前端发生严重撞击，人由于惯性向前冲，此时气囊会自动充气弹出，使人不致撞到车身，故A错误；
B．跳台滑雪运动员落地后还会继续向前滑行很远一段距离，是因为运动员具有惯性，惯性不是力，不能说受到惯性力的作用，故B错误；
C．紧固锤头时撞击锤柄的下端，锤柄停止运动，而锤头由于惯性继续向下运动，所以就套紧在锤柄上了，这一过程利用了锤头的惯性，故C正确；
D．用力击打一摞棋子中间的一个，上面的棋子由于具有惯性要保持原来的静止状态，同时，这些棋子因为受到重力的作用，而重力的方向是竖直向下的，因此又落到下面的棋子上，故D错误。
故选C。

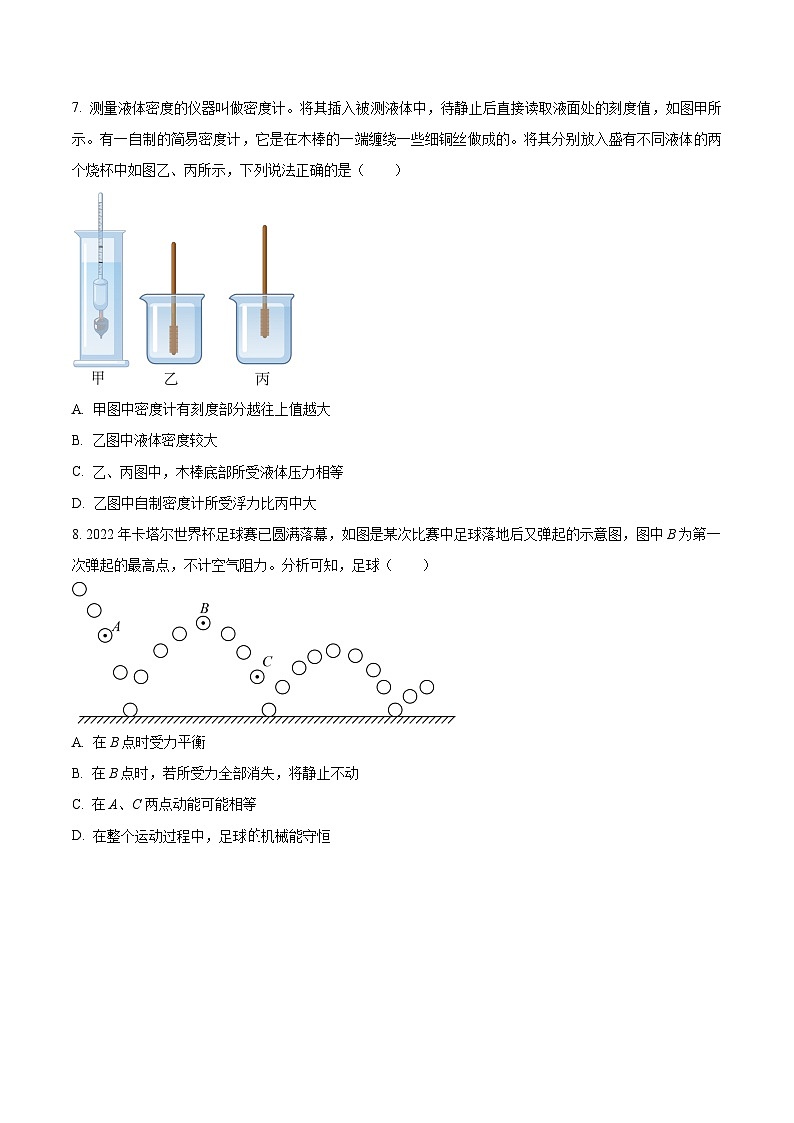

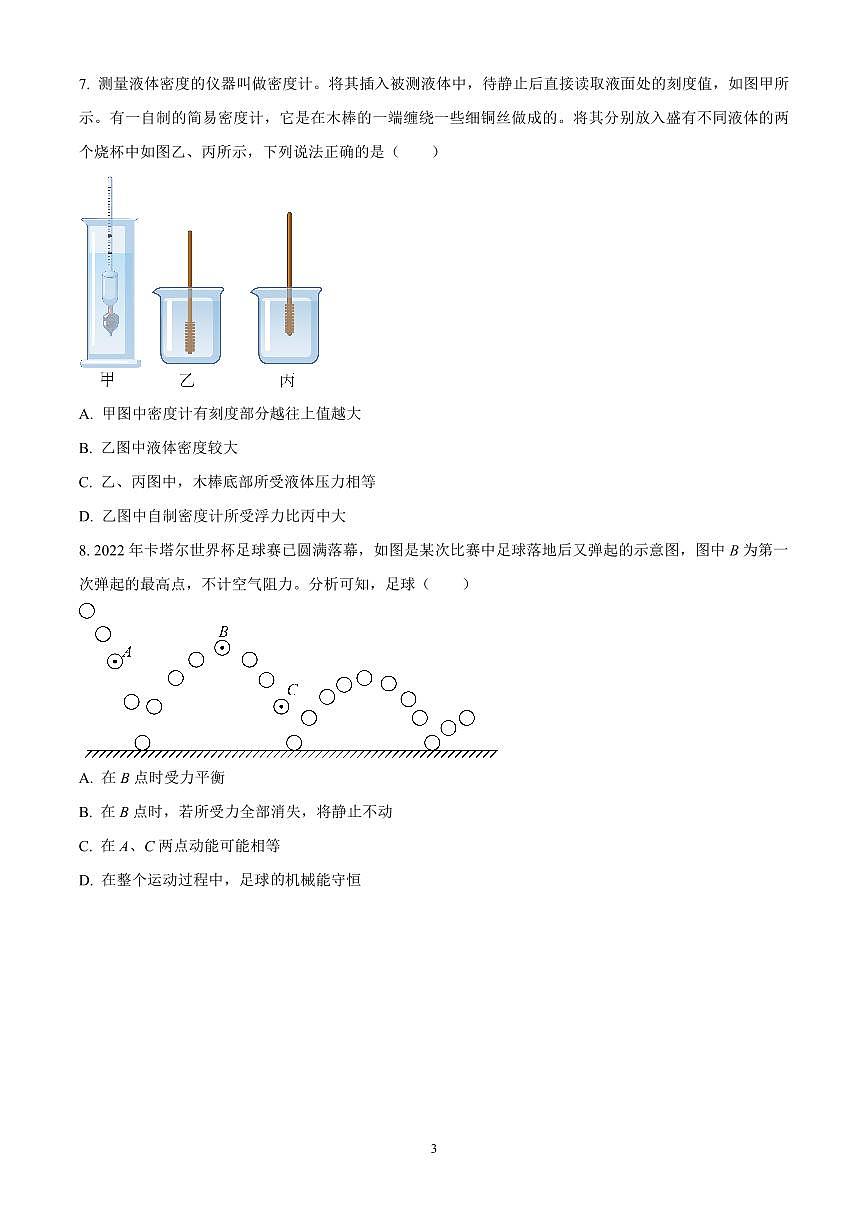

7. 测量液体密度的仪器叫做密度计。将其插入被测液体中，待静止后直接读取液面处的刻度值，如图甲所示。有一自制的简易密度计，它是在木棒的一端缠绕一些细铜丝做成的。将其分别放入盛有不同液体的两个烧杯中如图乙、丙所示，下列说法正确的是（ ）

A. 甲图中密度计有刻度部分越往上值越大
B. 乙图中液体密度较大
C. 乙、丙图中，木棒底部所受液体压力相等
D. 乙图中自制密度计所受浮力比丙中大
【答案】C
【解析】
【详解】A．同一物体漂浮在不同液体中，其受到的浮力等于其受到的重力，即F浮保持不变，根据F浮=ρ液V排g可知，V排和ρ液成反比，即液体的密度越大，排开液体的体积越小，所以密度计的刻度越靠下密度值越大，故A错误；
BCD．同一个密度计放在乙、丙液体中都漂浮，密度计在乙、丙两种液体中受到的浮力都等于密度计受到的重力G，即
F浮乙=F浮丙=G
由图知密度计排开液体的体积
V排乙＞V排丙
且浮力相等，根据F浮=ρ液V排g知
ρ乙＜ρ丙
根据浮力产生的原因可知：物体漂浮时，底部所受液体的压力
F=F浮
所以，乙、丙两图中木棒底部所受液体的压力相等，故C正确，BD错误。
故选C。
8. 2022年卡塔尔世界杯足球赛已圆满落幕，如图是某次比赛中足球落地后又弹起的示意图，图中B为第一次弹起的最高点，不计空气阻力。分析可知，足球（ ）
A. 在B点时受力平衡
B. 在B点时，若所受力全部消失，将静止不动
C. A、C两点动能可能相等
D. 在整个运动过程中，足球的机械能守恒
【答案】C
【解析】
【详解】A．足球在B点时受重力和空气阻力的作用，这两个力不在一条直线上，所以，足球受力不平衡，故A不符合题意；
B．足球在B点时，若所受力全部消失，根据牛顿第一定律知道，足球将做匀速直线运动，运动状态保持不变，故B不符合题意；
C．由图知道，足球落地弹起后的高度越来越低，说明足球的机械能逐渐减小，故足球在A点的机械能大于其在C点的机械能，而足球在A点的重力势能大于其在C点的重力势能，故足球在A、C两点的动能可能相等，故C符合题意；
D．在运动过程中，足球的机械能不断减小，所以不仅存在动能和势能的相互转化，还存在机械能转化与内能的转化，故D不符合题意。
故选C。
9. 用完全相同的两个瓶子分别装有A、B两种不同的液体，绘制出两种液体和瓶子的总质量m与液体体积V的关系图象如图所示。由图象可知（ ）
A. 瓶子的质量是20kg
B. A的密度比B的密度小
C. B液体的密度是1.0g/cm3
D. A、B两种液体密度之比是5∶4
【答案】D
【解析】
【详解】A．由图可知，当液体体积为0时，此时瓶子的质量m瓶=20g，故A不符合题意；
B．由图可知，当AB液体的体积相同时，A的质量较大，由可知A的密度比B的密度大，故B不符合题意；
CD．如下图：
B的体积100cm3，B的质量是100g-20g=80g，B的密度
A的体积是80cm3，A的质量是80g，A的密度
A、B两种液体密度之比是
故C错误，D正确。
故选D。
10. 如图所示，甲、乙两个滑轮组中，每个滑轮质量相同，重为G的物体，在拉力的作用下匀速上升，已知乙滑轮组的效率为η，不计摩擦、绳重和木板重，下列说法正确的是（ ）
A. 甲滑轮组的机械效率小于乙滑轮组的机械效率
B 每个滑轮重
C. 甲、乙将重物提升相同的高度时，拉力的功率一定不相等
D. A、B点绳子受到拉力FA、FB关系：FB＜2FA
【答案】B
【解析】
【详解】A．由不计摩擦、绳重和木板重时，滑轮组的机械效率可表示为
两滑轮组中物体的重力相同，但乙中的动滑轮由两个滑轮组成，即乙中动滑轮的重力大于甲中动滑轮的重力，因此甲滑轮组的机械效率大于乙滑轮组的机械效率，故A错误；
B．由可得，每个滑轮重力为
故B正确；
C．由图可知，n甲=2，n乙=4，不计摩擦、绳和木板的重，则两滑轮组绳子的拉力分别为
则，甲、乙将重物提升相同的高度，拉力做功为总功，则F1与F2的功率分别为
由于t甲和t乙的关系不确定，因此F1与F2的功率可能相等，故C错误；
D．由同一根绳子上拉力处处相同可知，A点绳子受到的拉力
则
B点绳子受到的拉力
则，故D错误。
故选B。
11. 小明用光敏电阻设计了一种“智能家居照明灯”电路，该照明灯实现在天暗时自动点亮，天亮时自动熄灭。如图甲所示，R1为光敏电阻，阻值随光照强度变化而变化，R2为滑动变阻器，电源电压U0恒定，保持光照强度不变，闭合开关S后，滑片P由a端向b端移动过程中，电流表示数I与电压表示数U的关系如图乙所示。（电磁继电器线圈的电阻不计），下列说法正确的是（ ）
A. 电源电压U0为14V
B. 滑动变阻器的最大阻值是100Ω
C. 滑片P在b端时，电压表的示数为2V
D. 光敏电阻阻值应随光照强度的增加而增强
【答案】B
【解析】
【详解】由图可知控制电路中，线圈、滑动变阻器与光敏电阻串联，电压表测量两端的电压，电流表测量电路中的电流。
AC．由于电磁继电器线圈的电阻不计，当滑片位于b端时，电路为光敏电阻的简单电路，电压表测电源的电压，由图像可知电压表的示数为12V，则电源电压为12V，故AC错误；
B．当滑片位于a端时，滑动变阻器最大值与光敏电阻串联，此时电路中的电流最小，由图象可知，此时电压表示数即光敏电阻两端电压为2V，求滑动变阻器的最大阻值为，故B正确；
D．天暗时自动电灯亮说明此时照明电路闭合即衔铁断开，由图可知此时电磁铁的磁性减弱即电路中的电流变小，根据可知电路中的电阻变大即此时光敏电阻的阻值变大；反之，天亮时光敏电阻的阻值变小，所以光敏电阻阻值大小应随光照强度的增加而减小，故D错误。
故选B。
12. 如图所示，电源电压保持不变，R0为定值电阻，将滑动变阻器的滑片P置于中点，只闭合开关S1时，电压表和电流表均有示数，下列说法正确的是（ ）
A. 只闭合S1，滑片P从中点向右移动时，电压表和电流表示数都变小
B. 只闭合S1，滑片P从中点向右移动时，电路消耗的电功率减小
C. 滑片P不动，断开S1，闭合S2、S3时，电压表和电流表示数都变大
D. 滑片P不动，断开S1，闭合S2、S3时，电压表和电流表示数的比值变大
【答案】C
【解析】
【详解】AB．根据电路图可知，只闭合 S1，R0与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流，滑片P从中间向右移动时，滑动变阻器接入电路的电阻减小，根据串联电路分压规律可知，滑动变阻器分担电压变小，电压表示数减小；根据串联电路的电阻规律可知，电路的总电阻减小，总电压不变，根据欧姆定律可知，电路中的电流变大，电流表示数变大，根据P=UI可知，电路消耗的电功率增大，故AB错误；
CD．滑片P不动，断开S1，闭合S2、S3时，R0与R滑并联，电压表测电源电压，电流表测通过滑动变阻器的电流；在串联电路中，电源电压等于各用电器两端电压之和，所以此时电压表示数变大，根据欧姆定律可知，电流表的示数变大；两个电阻并联后的总电阻要小于其中任何一个电阻，所以两个电阻并联时的总电阻要小于串联时的总电阻，根据欧姆定律可知，干路中的电流变大；根据可知，电压表和电流表示数的比值为变阻器接入电路的阻值，所以比值不变，故C正确，D错误。
故选C。
二．填空题（共8小题，满分28分）
13. 近日清晨时常大雾弥漫，雾的形成属于______现象，该过程要______热量。
【答案】 ①. 液化 ②. 放出
【解析】
【详解】[1][2]物质由气态变为液态叫液化，雾的形成是水蒸气放热凝结成的小水珠，是液化现象，这个过程需要放热。
14. 如图所示，这是某市十字路口新出现的“右转弯盲区警示带”。“右转弯盲区警示带”主要解决两大盲区问题：一方面是驾驶员视野盲区，右转弯车身阻挡形成视野盲区，它是由光的___________造成的；二是由于机动车右转弯前轮与后轮轨迹不重合所形成的区域称为盲区地带，这是由车厢的___________造成的。
【答案】 ①. 直线传播 ②. 长度
【解析】
【详解】[1]光在同种均匀介质中沿直线传播，光在经过不透明物体时会被遮挡，故右转弯车身阻挡形成视野盲区是由于光的直线传播。
[2]车厢具有一定的长度，因此前后轮在同时转弯时，后轮并不按照前轮的轨迹运动。
15. 为了正确地认识周围的世界，准确把握实物的特点，人们发明了许多仪器和工具，这些仪器和工具帮助我们进行准确的测量。其中甲图中木块的长度为__________cm；乙图中体温计的示数为__________℃；丙图中停表的读数为__________s。
【答案】 ①. 3.70 ②. 36.5 ③. 181s
【解析】
【详解】[1]由图甲可知，刻度尺上1cm之间有10个小格，所以一个小格代表长度是0.1cm；木块左侧与3.00cm对齐，右侧与6.70cm对齐，所以木块的长度为L＝6.70cm﹣3.00cm＝3.70cm。
[2]由图乙可知，体温计上1℃之间有10个小格，所以一个小格代表的温度是0.1℃，即此体温计的分度值为0.1℃，此时的温度为36.5℃。
[3]由图可知，小盘的分度值是0.5min，指针在3min和4min之间，略偏过3min；大盘的分度值是1s，而大盘指针在1s，因此秒表读数为3min1s＝181s。
16. 为了测量某种液体的密度，小明选取了天平、量筒、带盖子的空瓶子。测量了液体和带盖子的瓶子的总质量m及液体的体积V，得到了几组数据并绘出了m﹣V图像，如图所示。带盖子的空瓶子质量为______g，该液体密度为______g/cm3，合______kg/m3。
【答案】 ①. 20 ②. 2 ③. 2×103
【解析】
【详解】[1][2][3]该液体的密度
当液体的体积为10cm3时，液体的质量m=ρV=2g/cm3×10cm3=20g
由图可知，此时带盖子的空瓶子质量和液体的总质量为40g，则带盖子的空瓶子质量m0=m总-m=40g-20g=20g
17. 如图甲所示，熟透了的苹果离开树后总是落向地面，这是由于苹果受___________作用的缘故；如图乙泥瓦工人通常用细线拴一小石块，来检验砌的墙是否直，这是根据重力的方向总是___________的原理制成的，若这个小石块在地球上重为1N，把它拿到我国的空间站上，其质量为___________g。（g取10N/kg）
【答案】 ①. 重力 ②. 竖直向下 ③. 100
【解析】
【详解】[1]地面附近的物体由于地球的吸引都会受到重力的作用，苹果离开树后总是落向地面，这是由于苹果受重力作用的结果。
[2]重力的方向始终竖直向下，因此用细线拴一小石块自由垂下，这个方向就是竖直的方向，沿着细线的方向砌墙，则墙就是竖直的。
[3]小石块在地球上重为1N，则小石块的质量
质量的大小不随物体的形状、状态、位置和温度发生变化，故把小石块拿到我国的空间站上，质量还是100g。
18. 如图所示，质量为50g的金属小球从A处自由下滑，经过B处，到达C处，恰好停下。如果小球从在A到B的过程用了4s的时间，重力做功为______J，重力做功的功率为______W。在整个运动过程中，小球克服摩擦消耗的机械能为______J（空气阻力忽略不计，g取10N/kg）。
【答案】 ①. 0.2 ②. 0.05 ③. 0.1
【解析】
【详解】[1]小球从A到B过程中重力做功
[2]重力做功的功率为
[3]小球到达C处，恰好停下，减少的重力势能等于克服摩擦消耗的机械能，故克服摩擦消耗的机械能为
19. 如图所示，是某种节能型电烙铁的结构示意图和电路图，其中R是发热电阻丝，L是指示灯。闭合开关，电烙铁开始工作，焊接状态下电路的总功率比预热状态大。当电烙铁处于焊接状态时，电路中的电流比预热状态______，此时开关应处于______状态，指示灯L______（选填“发光”“熄灭”）。
【答案】 ①. 大 ②. 闭合 ③. 熄灭
【解析】
【详解】[1][2][3]由图可知，当开关S1闭合，S2断开时，灯泡和电热丝串联，电路中电流较小，电烙铁处于预热状态；当开关S1和S2都闭合时，灯泡被短路，电路是电热丝的简单电路，电路中电阻较小，电流较大，此时指示灯被短接而熄灭，电烙铁处于焊接状态。
20. 如图示为电阻甲和乙的I-U图像，由图可知，R甲= _____ Ω。若将甲、乙串联接入某电源两端，则闭合开关后，当通过甲的电流为0.2A时，甲和乙两端的总电压是 ______ V；若将甲、乙并联接入某电源两端，闭合开关后，通过它们的电流I甲、I乙之比是 ________ 。
【答案】 ①. 5 ②. 3.0 ③. 2:1
【解析】
【详解】[1]从图中可以看到，电阻甲的阻值大小不变，当电阻甲的电压是3.0V时，流过它的电流是0.6A，根据可知
电阻的大小是5Ω。
[2]甲、乙串联接入某电源两端，则闭合开关后，当通过甲的电流为0.2A时，通过乙的电流也为0.2A，从图中可以看到，这时甲的电压是1.0V，乙的电压是2.0V，根据串联电路电压规律可知，甲和乙两端的总电压是
甲和乙两端的总电压是。
[3]从图中还可看到，电阻乙的阻值大小不变，当电阻乙的电压是3.0V时，流过它的电流是0.3A，根据可知
若将甲、乙并联接入某电源两端，设这个电源电压大小是，闭合开关后，通过它们的电流I甲、I乙之比是
闭合开关后，通过它们的电流I甲、I乙之比是2:1。
三．作图题（共4小题，满分8分，每小题2分）
21. 如图甲所示是一种压蒜蓉神器，其手柄可以看做一个杠杆，图乙是其简化的示意图，请在图乙中画出阻力的力臂及在A点施加的最小动力的示意图。
【答案】
【解析】
【详解】如图所示，O为支点，反向延长F2画出F2的作用线，从支点O向F2的作用线作垂线段，即为其力臂L2；由杠杆平衡条件可知，在阻力、阻力臂一定时，动力臂越大，动力越小；力F1作用在A点，当OA为动力臂时，动力臂最长，连接OA，过A点作垂线即是动力的作用线，此时动力F1最小，并且F1的方向垂直于OA向下，据此作图，如图所示：
22. 如图所示，根据入射光线作出反射光线，并标出反射角的度数。
【答案】
【解析】
【详解】过入射点垂直于镜面作出法线，根据反射角等于入射角，在法线的另一侧作出反射光线；入射角为
90°-30°=60°
反射角等于入射角，大小也是 60°， 如下图所示：
23. 如图甲是一名攀岩运动员拉着绳子停在峭壁上的情景，图乙是这一时刻的简化图。请在图乙中画出攀岩运动员所受重力和拉力的示意图。（O为攀岩运动员的重心）
【答案】
【解析】
【详解】运动员处于静止状态，受到的重力G竖直向下，受到的拉力F沿绳子向上，这两个力作用在O点上，力的示意图如图所示：

24. 请设计一个电路，要求两个灯泡并联，闭合开关可以同时测出灯泡L1两端的电压和通过的电流、电路的总电压与总电流。
【答案】
【解析】
【详解】经分析可知，两个灯泡并联，一只电流表位于干路，另一只电流表位于灯泡L1支路，电压表并联在灯泡L1两端，电源是由三节干电池串联组成的，其电压为4.5V，则电压表的量程为0~15V，先串联干电池，从电源的正极出发依次串联开关、右下方电流表、灯L2回到电源的负极，然后把左上方电流表和灯L1串联后并联在灯L2两端，最后把电压表并联在灯L1两端。如图所示：
四．实验探究题（共3小题，满分17分）
25. 如图甲是小明探究“平面镜成像的特点”的实验装置，图中A、B是两段外形相同的蜡烛。
（1）选用透明的玻璃板代替平面镜，目的是便于确定___________的位置，玻璃板应选择___________（选填“厚的”或“薄的”）；
（2）小明将玻璃板竖直立在水平桌面上，在玻璃板前放置点燃的蜡烛A，将蜡烛B放在玻璃板后移动，直到蜡烛B与蜡烛A的像___________，这说明平面镜所成的像与物的大小___________；
（3）为了探究平面镜所成的像是实像还是虚像，将蜡烛B移走，在相同位置上放上光屏，光屏上___________（选填“能”或“不能”）承接到蜡烛A的像，这说明平面镜所成的像是___________（选填“实”或“虚”）像；
（4）小明把蜡烛A向靠近玻璃板方向移动一段距离，则像的大小___________（选填“变大”、“变小”或“不变”）；
（5）实验结束后，小明想，若把玻璃板沿MN截成两部分（如图乙所示），并分别向两侧平移一小段距离，则蜡烛通过左右两部分玻璃板成像的情况是___________（选填“A”或“B”）。
A．都成完整的像，且两个像在同一位置
B．各成半个像，合起来成一个完整的像
【答案】 ①. 像 ②. 薄的 ③. 完全重合 ④. 相等 ⑤. 不能 ⑥. 虚 ⑦. 不变 ⑧. A
【解析】
【详解】（1）[1]用透明的玻璃板代替平面镜，在物体一侧能看到物体的像，同时还能看到代替物体的另一个物体，便于确定像的位置。
[2]因为厚玻璃板的两个面都可以当作反射面，会出现两个像，影响到实验效果，所以应选用薄玻璃板。
（2）[3][4] 平面镜成像时，像和物体大小相同，小明将玻璃板竖直立在水平桌面上，在玻璃板前放置点燃的蜡烛A，将蜡烛B放在玻璃板后移动，直到蜡烛B与蜡烛A的像完全重合，这说明平面镜所成的像与物的大小相等。
（3）[5][6]将蜡烛B移走，在相同位置上放上光屏，光屏上不能承接到蜡烛A的像，这说明平面镜所成的像是虚像。
（4）[7]小明把蜡烛A向靠近玻璃板方向移动一段距离，蜡烛A的大小不变，根据物像大小相等，所以像的大小不变。
（5）[8]若把玻璃板沿MN截成两部分，并分别向两侧平移一小段距离，则蜡烛通过左右两部分玻璃板成像，因为平面镜成像是由于光的反射形成的，像与物到镜面的距离相等，像与物大小相同，成虚像，所以蜡烛通过左右两部分玻璃板各成一个像，两个像在同一位置，大小相同，故选A。
26. 物理科技小组在学习完密度知识后，他们用天平和量筒测量某椰子奶的密度。
（1）在调节天平时发现指针如图甲所示，此时应将平衡螺母向______（选填“左”或“右”）端调；
（2）测量时，小华首先测得烧杯和椰子奶的总质量为______g（如图乙所示）；再将椰子奶全部倒入量筒中测得体积（如图丙所示）；然后将空烧杯放到天平上测得质量为33.4g（如图丁所示），由此计算出椰子奶的密度为______g/cm3；同组的小乐认为液体有挂壁现象，无法将烧杯中的液体全部导入量筒，他建议按照图丁、乙、丙的顺序进行实验，小华经分析，认为小乐的设想会使所测椰子奶的密度比真实值偏______（选填“大”或“小”）；
（3）为避免上述方法带来的误差，科技小组的小明在原有实验器材的基础上，找来一个能放入量筒的塑料小球和水很快测出椰子奶的密度，完成其测量步骤，并推导椰子奶密度的表达式：
①向量筒内装入适量的水，记下其体积为V1，将塑料小球放入量筒，待其静止后读出体积为V2；
②______；
③推导过程：ρ奶＝______（用所测物理量和水的密度ρ水表示）。
【答案】（1）左 （2） ①. 82 ②. 1.215 ③. 大
（3） ①. 将量筒中的水全部倒出，等到量筒和塑料小球都干燥后，向量筒中倒入体积为V1的棷子奶；将塑料小球轻轻放入量筒中，液面静止时读出液面对应的刻度值为V3 ②.
【解析】
【小问1详解】
先把天平放在水平桌面上，将标尺上的游码移到标尺左端的零刻度线处，由于指针偏右，所以应向左调节平衡螺母。
【小问2详解】
[1]由图乙知道，标尺分度值为0.2g，烧杯和椰子奶的总质量为
[2]由图丁知道，烧杯和剩余的椰子奶的质量为
量筒中椰子奶的质量
牛奶的体积V=40mL=40cm3
牛奶的密度
[3]小乐的设想中，由于烧杯内壁粘有液体所以不能全部倒入量筒中，使测量的椰子奶体积偏小，但质量准确，由知道，计算出的密度偏大。
【小问3详解】
①向量筒中倒入适量的水，读出示数为V1；将塑料小球轻轻放入量筒中，水面静止时读出水面对应的刻度值为V2；
[1][2]②将量筒中的水全部倒出，等到量筒和塑料小球都干燥后，向量筒中倒入体积为V1的棷子奶；将塑料小球轻轻放入量筒中，液面静止时读出液面对应的刻度值为V3；由于塑料小球在水中和椰子奶中均漂浮时，漂浮相等，则有F浮水=F浮奶
根据阿基米德原理知道，
则椰子奶的密度是
27. 分别用图甲所示的两套装置完成课本上的两个实验，实验一为“探究不同物质吸热升温的现象”，实验二为“比较质量相等的不同燃料燃烧时放出的热量”。设同种燃料燃烧时单位时间内放出的热量相同，且不计热损失。
（1）完成实验一时，应在两套装置的______（选填“烧杯”或“燃烧皿”）中装入同种物质；完成实验______时，两套装置的烧杯和燃烧皿中所装物质的质量都必须相同；
（2）图乙是正确完成实验一的图像，分析数据可知，加热6min，a、b两液体吸收的热量大小关系为Qa______Qb，两液体的比热容ca：cb＝______；
（3）为完成实验二，小明设计了记录实验数据的表格如表所示，请将表格（a）处补充完整：
【答案】（1） ①. 燃烧皿 ②. 二
（2） ①. = ②. 16︰25
（3）燃料燃尽后液体的温度t/℃
【解析】
【小问1详解】
[1][2]实验一是探究不同物质吸热升温的现象，由控制变量法可知，需要选用相同种类的燃料（热源相同）、相同质量的不同物质进行实验，燃烧皿里面装入同种同质量的物质；由控制变量法可知，需要选取相同质量的相同液体和相同质量的不同燃料进行实验，所以为了完成实验二，两套装置的烧杯和燃烧皿中所装物质的质量都必须相同。
【小问2详解】
[1]根据转换法，同时加热6min，a液体吸收的热量等于b液体吸收的热量。
[2]相同时间内液体吸收的热量相同，因此a加热8min与b加热10min吸收的热量之比为8︰10，两液体的比热容之比
【小问3详解】
实验二为“比较质量相等的不同燃料燃烧时放出的热量”，需要根据来计算，因此需要算出液体温度变化量，故应测出燃料燃尽后液体的温度t/℃。
五．计算题（共2小题，满分18分，每小题9分）
28. 小明同学放学回家经过一家具厂，他看见工人师傅正在利用固定的横梁、活动的横木和绳子来提升实木家具的高度，其简化模型如图所示。已知实木家具所受重力G=1000N，匀速提升高度h=1m，所用的时间t=5s，横木所受的重力G'=80N。（不计绳重和摩擦）求：
（1）拉绳子的力F；
（2）拉绳子的力做的有用功W有用；
（3）拉绳子的力做功的功率P；
（4）此过程中的机械效率η（计算结果精确到0.1%）。
【答案】（1）270N；（2）1000J；（3）216W；（4）92.6%
【解析】
【详解】解：（1）由题意和图可知，横木相当与动滑轮，因此n=4，根据可知，拉绳子的力
（2）拉绳子的力做的有用功
W有用=Gh=1000N×1m=1000J
（2）拉绳子的力做的总功
W总=Fs=Fnh=270N×4×1m=1080J
则拉绳子的力做功的功率
（4）此过程中的机械效率
答：（1）拉绳子的力F为270N；
（2）拉绳子的力做的有用功为1000J；
（3）拉绳子的力做功的功率为216W；
（4）此过程中的机械效率为92.6%。
29. 图甲为某型号电子秤，其原理结构如图乙所示；为定值电阻，R是压敏电阻，其阻值随所受压力F变化的关系如图丙所示；改写电压表（量程为0到3V）的表盘数值后可直接读出所称量物体的质量；踏板的质量忽略不计，电源电压保持6V不变，g取。
（1）空载时，电压表的示数为1V，求定值电阻的阻值；
（2）当压力时，求电压表的示数；
（3）在保证电路安全的情况下，求电子秤的示数变化范围。
【答案】（1）；（2）；（3）0到100kg
【解析】
【详解】解：（1）空载时，压敏电阻所受压力为0，由丙知，压敏电阻的阻值
根据串联电路中总电压等于各分电压之和可知
由于串联电路中各处的电流相等，则根据欧姆定律可得，电路中的电流
的阻值
（2）由图丙知，当压力
时，压敏电阻
由串联电路的电阻特点知，电路的总电阻
根据欧姆定律可得，电路中的电流
则电压表的示数
（3）①由（1）知，空载时电路安全，压敏电阻所受压力为0，电子秤示数最小
②已知电压表量程为0~3V，则当定值电阻两端的电压最大为3V，R两端的电压最小，R的阻值最小，根据欧姆定律可知电路中的电流最大，为
根据串联电路中总电压等于各分电压之和可知
则
由丙图可知，此时压敏电阻受到的压力
则所称物体的最大重力为
则电子秤示数最大为
所以，电子秤的示数变化范围为0到100kg。
答：（1）空载时，电压表的示数为1V，定值电阻的阻值；
（2）当压力时，电压表的示数；
（3）在保证电路安全的情况下，电子秤的示数变化范围是0到100kg。
六．科普阅读题（共1小题，满分5分，每小题5分）
30. 阅读短文，回答问题。
神奇的二极管
二极管是一种重要的半导体电子元件，符号为“”。具有特殊的导电性。当电流从“+”极流进二极管时，二极管导通，相当于一根导线；而电流从“－”极流入时，二极管断路，实际上不会有电流通过。发光二极管只是二极管中的一种，与白炽灯泡相比，发光二极管具有节能、环保、安全、寿命长、低功耗、低热、高亮度、防水、微型、防震、易调光、光束集中、维护简便等优点，可以广泛应用于各种指示、显示、装饰、背光源、普通照明等领域。
（1）常温下半导体的导电性能比导体要______（选填“好”或“差”），二极管具有______性；
（2）为了探究二极管的特殊导电性，连接了图甲、图乙两个电路，闭合开关S，灯泡能够发光的是图______（选填“甲”或“乙”）；
（3）二极管的特殊导电性源自于构成材料P型半导体和N型半导体组成的晶片，受此启发，科研人员利用P型半导体元件和N型半导体元件串联，接上直流电源后，半导体材料的两端会产生温度差（珀尔帖效应），制成了电脑的散热器。如图丙所示，二对PN型半导体对是______（选填“串联”或“并联”）连接的。在电流方向是N—P的地方吸热，而在电流方向是P—N的地方放热，则靠近电脑发热体（CPU）的是图中______（选填“上方”或“下方”）的陶瓷片；
（4）理想型开关二极管输出信号值时，电路通路，电路通路输出信号值时，电路断路。如图丁所示，将两个理想型开关二极管接在某电路中，a、b两点信号值随时间的变化关系如图戊、己所示，则“0.03～0.04s”内电路c处是______（选填“通路”或“断路”）。“0.05～0.06s”内电路c处电流______。（选填“＞”“＜”或者“=”）
【答案】（1） ①. 差 ②. 单向导电
（2）乙 （3） ①. 串联 ②. 下方
（4） ①. 断路 ②. =
【解析】
【小问1详解】
[1]常温下半导体的导电性介于导体和绝缘体之间，比导体要差。
[2]二极管是由半导体材料制成的，具有单向导电性。当电流从“+”极流进二极管时，二极管导通，相当于一根导线；而电流从“-”极流入时，二极管断路，实际上不会有电流通过。
【小问2详解】
由图甲可知，电流从二极管的“-”极流入，从“+”极流出，此时二极管断路，不会有电流通过，所以图甲中灯泡不会发光；图乙中电流从“+”极流进二极管，从“-”极流出，二极管导通，相当于一根导线，所以图乙中灯泡会发光。
【小问3详解】
[1][2]题意可知，二对PN型半导体对是串联的连接方式；由图丙可知，靠近上面陶瓷片的电流方向是P—N，靠近下面陶瓷片的电流方向是N—P，由于在电流方向是N—P的地方吸热，而在电流方向是P—N的地方放热，因此上方是半导体元件放热的地方，下方是半导体元件吸热的地方，靠近电脑发热体的是下方的陶瓷片。
【小问4详解】
[1]由图戊可知，a点分别于0~0.02s、0.04~0.06s时处于通路，由图己可知，b点分别于0~0.01s、0.02~0.03s、0.04~0.05s、0.06~0.07s时处于通路，当a、b 两点同时断路时，c点处于断路，因此0.03~0.04s、0.07~0.08s内电路c处是断路。
[2]0.05～0.06s内a点处于通路，b点处于断路，此时a点和c点串联，根据串联电流规律可知=。燃料
加热前液体温度/℃
（a）______
燃料1
燃料2
