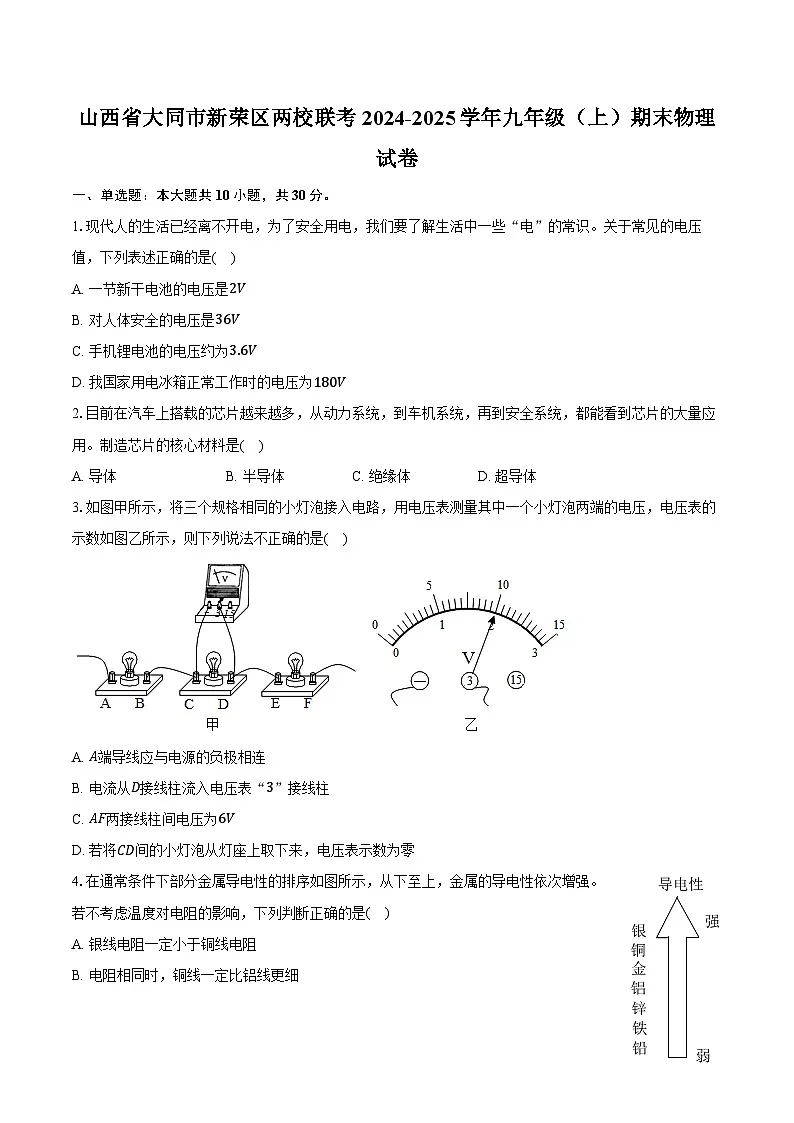

山西省大同市新荣区两校联考2024-2025学年九年级（上）期末物理试卷-普通用卷

这是一份山西省大同市新荣区两校联考2024-2025学年九年级（上）期末物理试卷-普通用卷，共15页。试卷主要包含了单选题，填空题，作图题，实验探究题，简答题，计算题，综合题等内容，欢迎下载使用。
1.现代人的生活已经离不开电，为了安全用电，我们要了解生活中一些“电”的常识。关于常见的电压值，下列表述正确的是( )
A. 一节新干电池的电压是2V
B. 对人体安全的电压是36V
C. 手机锂电池的电压约为3.6V
D. 我国家用电冰箱正常工作时的电压为180V
2.目前在汽车上搭载的芯片越来越多，从动力系统，到车机系统，再到安全系统，都能看到芯片的大量应用。制造芯片的核心材料是( )
A. 导体B. 半导体C. 绝缘体D. 超导体
3.如图甲所示，将三个规格相同的小灯泡接入电路，用电压表测量其中一个小灯泡两端的电压，电压表的示数如图乙所示，则下列说法不正确的是( )
A. A端导线应与电源的负极相连
B. 电流从D接线柱流入电压表“3”接线柱
C. AF两接线柱间电压为6V
D. 若将CD间的小灯泡从灯座上取下来，电压表示数为零

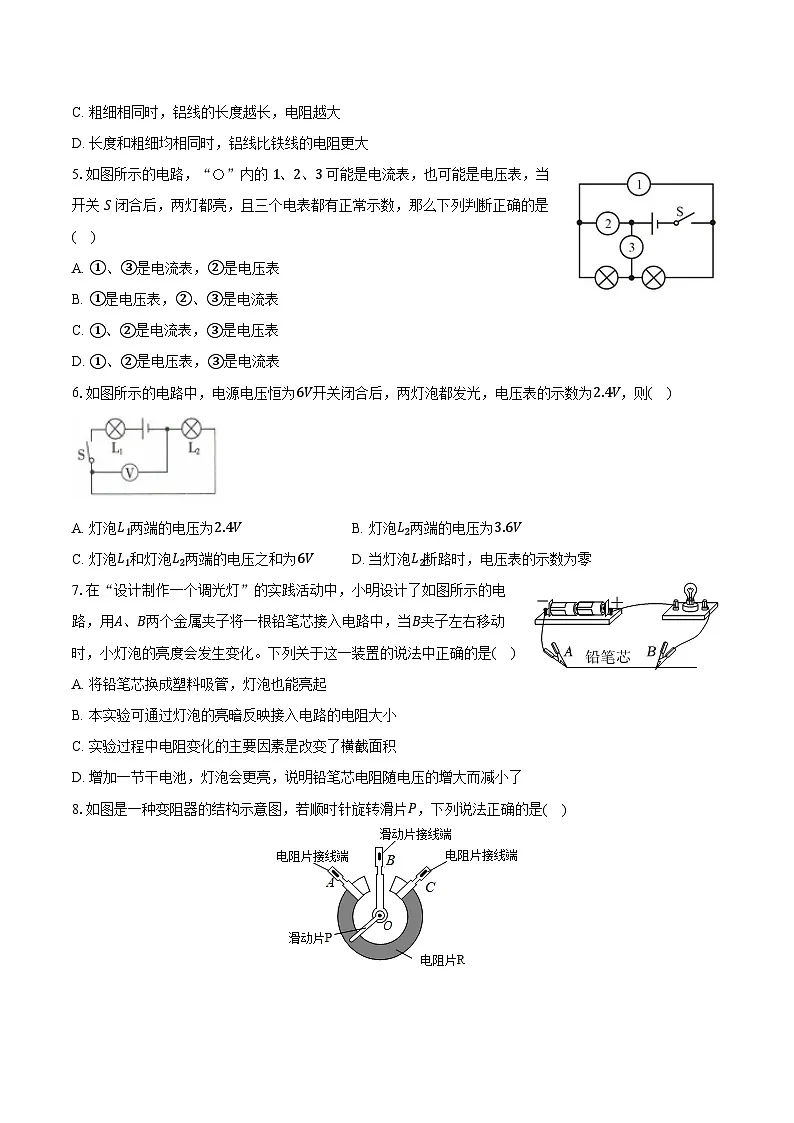

4.在通常条件下部分金属导电性的排序如图所示，从下至上，金属的导电性依次增强。若不考虑温度对电阻的影响，下列判断正确的是( )
A. 银线电阻一定小于铜线电阻
B. 电阻相同时，铜线一定比铝线更细
C. 粗细相同时，铝线的长度越长，电阻越大
D. 长度和粗细均相同时，铝线比铁线的电阻更大
5.如图所示的电路，“〇”内的 1、2、3 可能是电流表，也可能是电压表，当开关 S 闭合后，两灯都亮，且三个电表都有正常示数，那么下列判断正确的是( )
A. ①、③是电流表，②是电压表
B. ①是电压表，②、③是电流表
C. ①、②是电流表，③是电压表
D. ①、②是电压表，③是电流表
6.如图所示的电路中，电源电压恒为6V开关闭合后，两灯泡都发光，电压表的示数为2.4V，则( )
A. 灯泡L1两端的电压为2.4VB. 灯泡L2两端的电压为3.6V
C. 灯泡L1和灯泡L2两端的电压之和为6VD. 当灯泡L2断路时，电压表的示数为零
7.在“设计制作一个调光灯”的实践活动中，小明设计了如图所示的电路，用A、B两个金属夹子将一根铅笔芯接入电路中，当B夹子左右移动时，小灯泡的亮度会发生变化。下列关于这一装置的说法中正确的是( )
A. 将铅笔芯换成塑料吸管，灯泡也能亮起
B. 本实验可通过灯泡的亮暗反映接入电路的电阻大小
C. 实验过程中电阻变化的主要因素是改变了横截面积
D. 增加一节干电池，灯泡会更亮，说明铅笔芯电阻随电压的增大而减小了

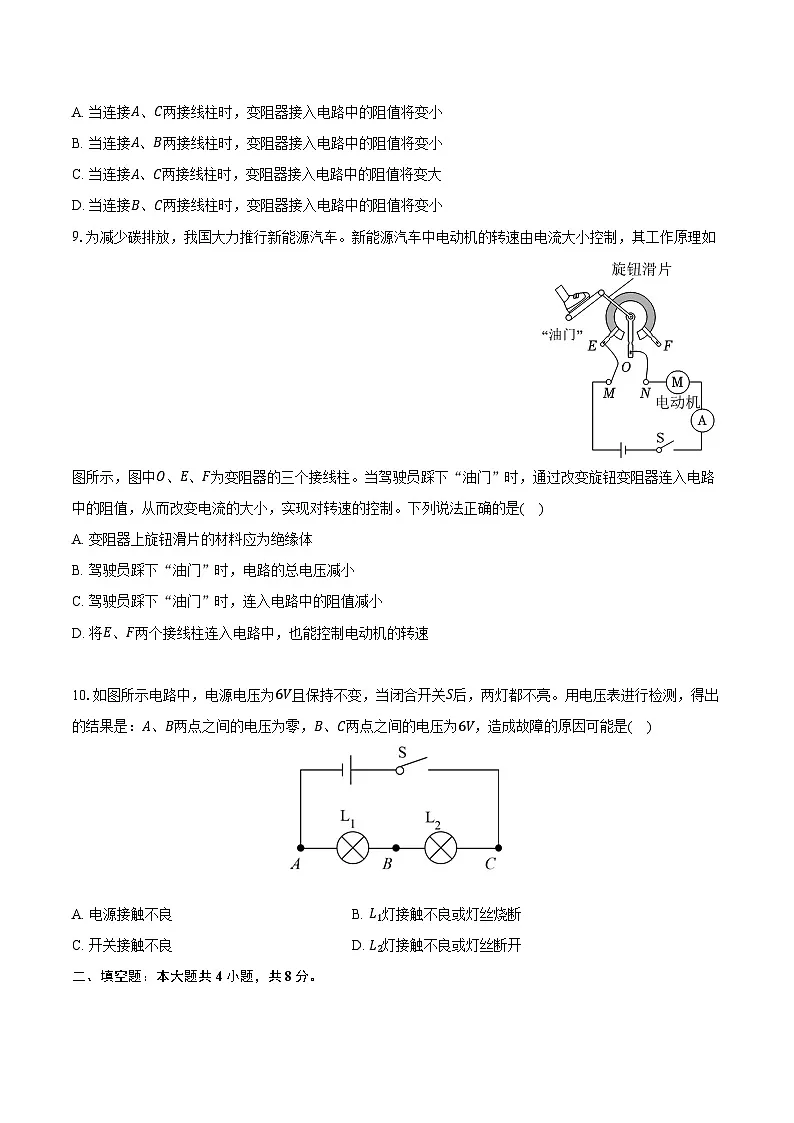

8.如图是一种变阻器的结构示意图，若顺时针旋转滑片P，下列说法正确的是( )
A. 当连接A、C两接线柱时，变阻器接入电路中的阻值将变小
B. 当连接A、B两接线柱时，变阻器接入电路中的阻值将变小
C. 当连接A、C两接线柱时，变阻器接入电路中的阻值将变大
D. 当连接B、C两接线柱时，变阻器接入电路中的阻值将变小
9.为减少碳排放，我国大力推行新能源汽车。新能源汽车中电动机的转速由电流大小控制，其工作原理如图所示，图中O、E、F为变阻器的三个接线柱。当驾驶员踩下“油门”时，通过改变旋钮变阻器连入电路中的阻值，从而改变电流的大小，实现对转速的控制。下列说法正确的是( )
A. 变阻器上旋钮滑片的材料应为绝缘体
B. 驾驶员踩下“油门”时，电路的总电压减小
C. 驾驶员踩下“油门”时，连入电路中的阻值减小
D. 将E、F两个接线柱连入电路中，也能控制电动机的转速
10.如图所示电路中，电源电压为6V且保持不变，当闭合开关S后，两灯都不亮。用电压表进行检测，得出的结果是：A、B两点之间的电压为零，B、C两点之间的电压为6V，造成故障的原因可能是( )
A. 电源接触不良B. L1灯接触不良或灯丝烧断
C. 开关接触不良D. L2灯接触不良或灯丝断开
二、填空题：本大题共4小题，共8分。
11.在新年联欢晚会上，小阳同学负责教室装饰彩灯的安装工作。如图是一些节日的小彩灯，已知一个小彩灯正常工作电压是11V，要使这样的小彩灯在家庭电路中正常工作，至少需要将______只这样的小彩灯______联。
12.某手电筒是由电池、开关和三颗相同的LED灯连接而成。工作时每颗灯珠都正常发光且电压都为U，如果从正在发光的手电筒中取下其中的一颗灯珠，发现另外两颗灯珠仍能发光，则手电筒中三颗灯珠是______联的，手电筒电源的电压为______。
13.在如图甲所示的电路中，当开关S断开或闭合时，两次电压表指针的偏转如图乙、丙所示。则电源电压为______V；当开关S断开时，R2两端的电压为______V。
14.如图所示的电路，闭合开关后，电流表的示数为0.4A；给细铁丝加热一段时间后，观察到小灯泡的亮度逐渐变暗，电流表的示数将______(选填“>”“=”或“
