2023-2024学年山西省大同市浑源县多校联考九年级（上）期末物理试卷

这是一份2023-2024学年山西省大同市浑源县多校联考九年级（上）期末物理试卷，共8页。

第十三章～第十九章
注意事项：
1. 本试卷分为第I卷和第II卷两部分。全卷共6页，满分80分，化学与物理的作答时间共150分钟。
2. 答卷前，考生务必将自己的姓名、准考证号填写在本试卷相应的位置。
3. 答案全部在答题卡上完成，答在本试卷上无效。
4. 考试结束后，将本试卷和答题卡一并交回。
第I卷 选择题（共30分）
一、选择题（本大题共10个小题，每小题3分，共30分。在每小题给出的四个选项中，只有一项符合题目要求，请选出并在答题卡上将该项涂黑）
1. 小明家刚购置了一个电器，他从铭牌上得知该用电器的规格为“220V 1000W”. 则这个用电器可能是
A. 电视机B. 电风扇C. 空调D. 电冰箱
2. 如图所示家用电器中，正常工作相同时间内产生的热量最多的是
A. 笔记本电脑B. 电热水壶
C. 电视机D. 电风扇
3. 安全用电是每一个公民应有的意识，关于家庭用电安全，下列说法正确的是
A. 不能靠近高压输电线
B. 当他人触电时，立即用手将其拉离触电位置
C. 可以用湿手拨动空气开关
D. 多个大功率用电器可以同时插在一个插座上使用
4. 秋冬季节，街头常有糖炒板栗的香味弥漫在空中，下列关于糖炒板栗的说法中正确的是
A. 香味弥漫在空中说明分子间有引力
B. 炒板栗时主要是通过做功的方式增大板栗的内能
C. 用小石头和板栗同炒，是因为石头的比热容大
D. 炒板栗时热量总是从高温的铁锅向低温的板栗传递
5. 2023年10月26日，搭载神舟十七号载人飞船的长征二号F遥十七运载火箭在酒泉卫星发射中心点火发射，火箭共有58台发动机提供动力，所用燃料是液态氢。下列说法正确的是
A. 用液态氢作为燃料是因为氢的比热容大
B. 燃料的热值越大，热机效率越高
C. 发动机的功率越大，效率就越高
D. 不断创新和改进热机结构，可以提高热机效率，但热机效率始终小于1
6. 在我国，关于摩擦起电现象的记述颇丰。西晋张华记述了梳子与丝绸摩擦起电引起的放电发声现象：“今人梳头，脱著衣时，有随梳、解结有光者，亦有咤声”。下列关于摩擦起电现象理解正确的是
A. 梳子与头发摩擦，两者带上了异种电荷
B. 摩擦起电的实质是创造了电荷
C. 摩擦起电的过程中电能转化为机械能
D. 摩擦起电引起的放电现象与验电器的工作原理相同
7. 小明家新购置了2个灯泡，其铭牌如图所示（假设灯泡电阻不变），下列说法中正确的是
A. 两灯均正常发光时，甲灯和乙灯一样亮
B. 两灯均正常发光时，甲灯的电阻小于乙灯的电阻
C. 两灯串联接入电路中时，在保证灯泡安全的前提下只有甲灯能正常发光
D. 两灯串联在220V的电路中时，乙灯比甲灯亮

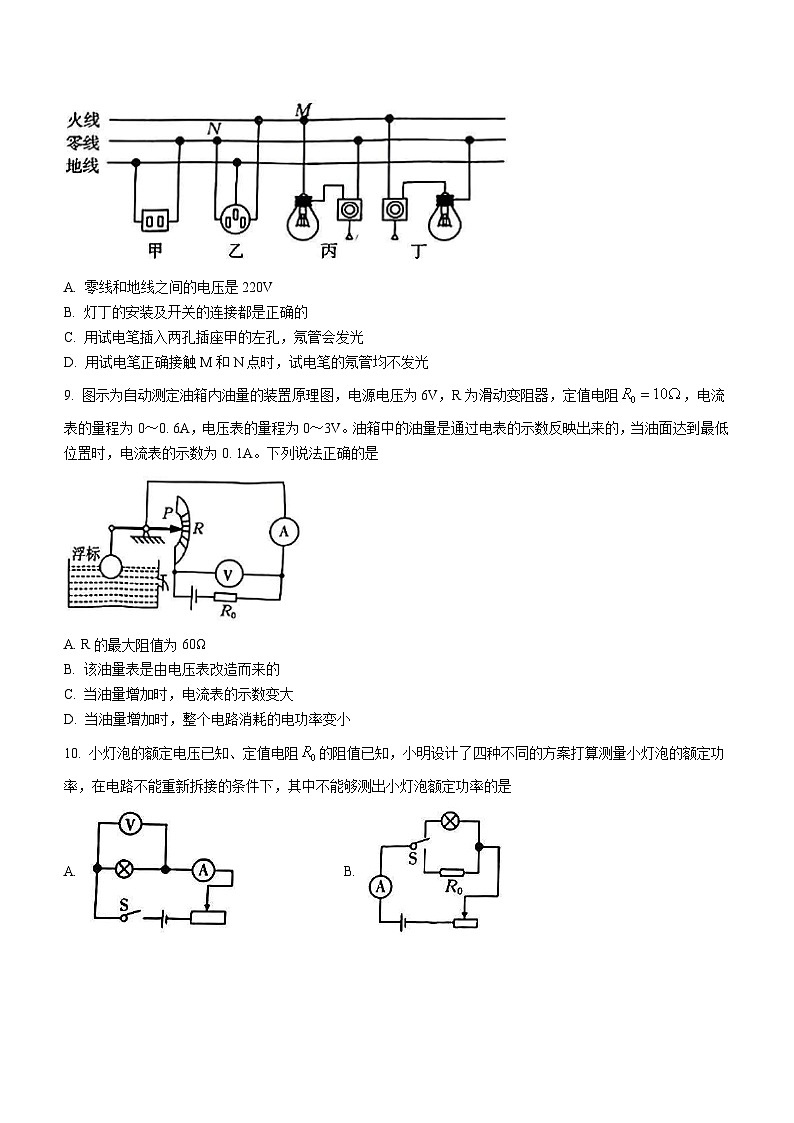

8. 小明家新房装修准备安装电路元件，如图所示，这是他设计的家庭电路的部分电路图，下列说法中正确的是
A. 零线和地线之间的电压是220V
B. 灯丁的安装及开关的连接都是正确的
C. 用试电笔插入两孔插座甲的左孔，氖管会发光
D. 用试电笔正确接触M和N点时，试电笔的氖管均不发光
9. 图示为自动测定油箱内油量的装置原理图，电源电压为6V，R为滑动变阻器，定值电阻，电流表的量程为0～0. 6A，电压表的量程为0～3V。油箱中的油量是通过电表的示数反映出来的，当油面达到最低位置时，电流表的示数为0. 1A。下列说法正确的是
A. R的最大阻值为60Ω
B. 该油量表是由电压表改造而来的
C. 当油量增加时，电流表的示数变大
D. 当油量增加时，整个电路消耗的电功率变小
10. 小灯泡的额定电压已知、定值电阻的阻值已知，小明设计了四种不同的方案打算测量小灯泡的额定功率，在电路不能重新拆接的条件下，其中不能够测出小灯泡额定功率的是
A. B.
C. D.
第II卷 非选择题（共50分）
二、实验探究（本大题共5个小题，11小题4分，12、13小题各6分，14、15小题各4分，共24分）
11. 小明为了探究“不同物质的吸热能力”，将质量、初温都相同的A、B两种液体分别装入两个相同的容器中，用相同的酒精灯进行加热，实验装置如图甲所示。
（1）实验中，用____________来反映液体吸收热量的多少。
（2）根据实验绘制的温度与时间的关系图像如图乙所示，分析图像可知：液体____________的吸热本领更强。冬天，如果你想自制暖手袋，选液体____________作为供暖物质效果更好。（均选填“A”或“B”）
（3）上述实验中，主要用到的科学探究方法有转换法和____________。
12. 实验小组想探究电流通过导体产生的热量与什么因素有关，设置的实验装置如图甲、乙所示，图甲、乙两装置中的四个透明容器中密封着等量空气。
（1）在实验中电流产生多少热量是通过____________来体现的，这种用直接观测的量来显示不容易被直接观测的量的实验方法叫____________。
（2）图甲中将两段阻值不同的电热丝串联，是为了探究电流产生的热量与____________的关系。通电加热一段时间后，右边U形管两侧液面高度差比较大，由此可以得到结论：________________________。
（3）图乙中右侧透明容器上方并联一个5Ω的电阻的作用是________________________；实验结束后液面高度差如图乙所示，由此可以得到结论：导体电阻与通电时间一定时，通过导体的电流越大产生的热量越____________。
13. 如图，在“测定小灯泡电功率”的实验中，小灯泡额定电压为2. 5V。
（1）图甲中有一根导线连接错误，请在错误的导线上画“×”，并补画出正确的导线（导线不得交叉）。
（2）改正错误后闭合开关，在开始进行测量时，移动滑动变阻器的滑片，发现小灯泡始终不亮，两电表均无示数。为判断故障，将电压表与滑动变阻器并联，电压表有示数，则电路发生的故障是____________。
（3）排除故障后闭合开关，移动滑动变阻器的滑片P到某一点，电压表示数如图乙所示为____________V；小灯泡要想正常发光，需要将滑动变阻器滑片向____________移动。
（4）根据实验数据绘制的I—U图像如图丙所示，根据图像信息，计算出小灯泡的额定功率是____________W。
14. 饭后小梦同学帮妈妈收拾桌上的碗筷时，不小心将一杯水碰倒，她赶忙拿涤纶做的干抹布去擦，却发现很难将水擦干。妈妈见状拿了另一块棉布做的干抹布擦，很快就将桌上的水擦干了。她不禁想到了一个问题：抹布的吸水能力是否与抹布的材质有关？于是进行了如下的探究。
（1）主要步骤：向三个完全相同的烧杯中倒入____________相同的水，分别将质量相同、材质不同的三块布放入各个烧杯中让水浸透，然后将三块布分别取出，记录相关数据于下表。通过比较____________来判断布料吸水能力的强弱。
（2）通过实验结果可以得到结论：____________________________________。
（3）炎热的夏季，皮肤易出汗使人感觉不舒服。因此，采用____________（选填“棉布”或“涤纶”）类布料制作的夏装吸汗能力最强。
15. 家庭电路中的保险丝常常使用电阻较大的铅锑合金丝，当其熔断后小明想用家中的铜丝替代，但爸爸说不可以，二者的导电性能不同。现有两根长度、横截面积都相同的铅锑合金丝和铜丝，请你添加合适的器材设计一个实验方案，帮小明探究铅锑合金丝和铜丝导电性能的强弱。
（1）实验器材：_____________________________________________________________________________。
（2）实验步骤：_____________________________________________________________________________
____________________________________________________________________________________________。
（3）实验结论：_____________________________________________________________________________。
三、综合应用（本大题共8个小题，16、17、18小题各2分，19、20小题各4分，21小题2分，22小题4分，23小题6分，共26分）
16. 物理中有很多单位和定律都是用物理学家的名字命名的。比如电功的单位是用____________的名字命名的，他揭示了电流产生的热量与通电时间、电流和____________有关。
17. 在家庭电路中，各用电器之间的连接方式是____________（选填“串联”或“并联”）。如图所示，使用试电笔辨别火线、零线时，正确的使用方式是____________（选填“甲”或“乙”）。
18. 图示为电力维修工人带电高空作业的情景，该工人在一条通过电流为500A的铝制裸导线上工作，两手间的距离是50cm，每厘米长输电线的电阻为Ω，该工人这样操作安全吗？____________，理由是________________________。
19. 阅读短文，回答问题。
漏电保护器
根据安全用电要求，住户家里除了要安装防止电流过大的自动空气开关外，还必须安装如图所示的漏电保护器。其示意图如图甲所示，其内部结构相当于一个自动开关，正常情况下，住户家中没有电流流向地面，即图中为零，进户线中流入的电流和流出的电流相等，漏电保护器内部自动开关处于闭合状态。如果电路中某处发生漏电（漏电是指电流从墙体、人体、接地线或其他路径流向地面），即图中的不为零，就会造成和不相等，当和的差异达到一定值，保护器内部自动开关就会立即断开。排除漏电故障后，重新合闸即可恢复供电。为确保使用安全，漏电保护器上设置了试验按钮，需要每月试按一次，如果按下试验按钮漏电保护器无动作。说明需要更换漏电保护器。
（1）当电路发生短路时，漏电保护器____________（选填“会”或“不会”）自动切断电路。
（2）如图乙所示，如果发生漏电，漏电电流为，则____________（选填“＞”“＜”或“＝”），、、大小关系的表达式为____________.
（3）漏电保护器的试验电路，由一只试验开关S与电阻R组成，闭合试验开关S就能模拟漏电情形，试验电路的连接符合要求的是____________.
A. B.
C. D.
20. 图甲是某小组制作的自动恒温小鸟孵化箱，图乙是其简化电路。箱内电热丝R产生的热量能使箱内部温度基本保持在37℃左右。热敏电阻的阻值与温度变化的关系如图丙所示。请分析说明：当箱内温度偏低时，电热丝在单位时间内产生的热量会增加的原因。
21. 图示为小明家的家庭电路的一部分，请在图中用笔画线代替导线将三孔插座、电灯和开关分别接入电路。
提示：22、23小题，解题过程要有必要的文字说明、计算公式和演算步骤，只写最后结果不得分。
22. 如图所示的电路中，电源电压恒为12V，小灯泡标有“6V 3W”（假设灯丝电阻不变）字样，滑动变阻器标有“36Ω 1A”字样。求：
（1）灯泡正常发光时的电阻；
（2）当滑动变阻器的滑片移动到中点位置的时候，小灯泡的功率。
23. 图甲所示，这是小红为了缓解眼疲劳所买的一款电加热眼罩，具有高温和低温两挡功能，眼罩中可以加入水袋，让佩戴更加舒适。已知电加热眼罩的电源电压为5V. 眼罩热敷时的最大功率为20W，和为眼罩的发热电阻且阻值相等，其相关参数如表所示。
（1）在图乙的虚线框内画出电加热眼罩的简化电路图（该眼罩有两个开关）。
（2）给眼罩的电池充满电时，可以储存多少电能？
（3）若小红使用高温挡热敷眼睛，眼罩最多可以工作多长时间？布料种类
涤纶
麻布
棉布
杯中所剩水量
最多
较少
最少
布块吸水速度
慢
较快
较快
额定充（放）电电压
5V
电池容量
2000mA·h
水袋最大装水量
100g
