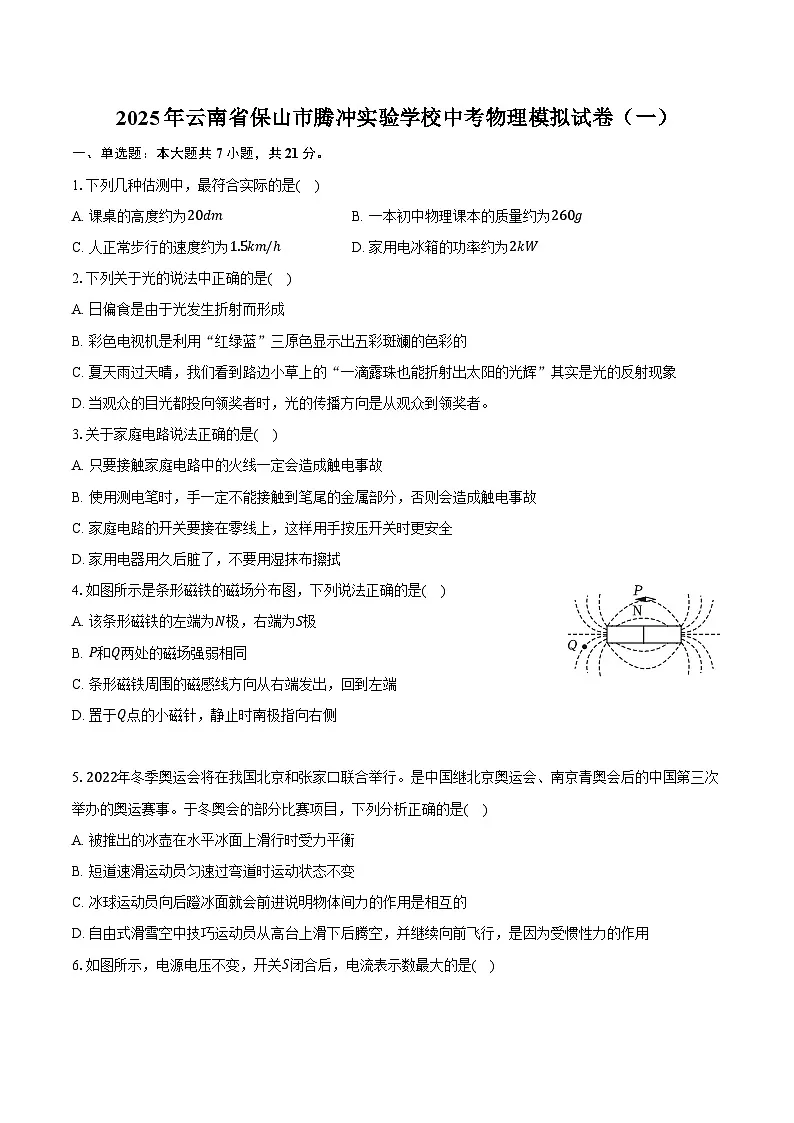

2025年云南省保山市腾冲实验学校中考物理模拟试卷（一）-普通用卷

这是一份2025年云南省保山市腾冲实验学校中考物理模拟试卷（一）-普通用卷，共17页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.下列几种估测中，最符合实际的是( )
A. 课桌的高度约为20dmB. 一本初中物理课本的质量约为260g
C. 人正常步行的速度约为1.5km/hD. 家用电冰箱的功率约为2kW
2.下列关于光的说法中正确的是( )
A. 日偏食是由于光发生折射而形成
B. 彩色电视机是利用“红绿蓝”三原色显示出五彩斑斓的色彩的
C. 夏天雨过天晴，我们看到路边小草上的“一滴露珠也能折射出太阳的光辉”其实是光的反射现象
D. 当观众的目光都投向领奖者时，光的传播方向是从观众到领奖者。
3.关于家庭电路说法正确的是( )
A. 只要接触家庭电路中的火线一定会造成触电事故
B. 使用测电笔时，手一定不能接触到笔尾的金属部分，否则会造成触电事故
C. 家庭电路的开关要接在零线上，这样用手按压开关时更安全
D. 家用电器用久后脏了，不要用湿抹布擦拭
4.如图所示是条形磁铁的磁场分布图，下列说法正确的是( )
A. 该条形磁铁的左端为N极，右端为S极
B. P和Q两处的磁场强弱相同
C. 条形磁铁周围的磁感线方向从右端发出，回到左端
D. 置于Q点的小磁针，静止时南极指向右侧
5.2022年冬季奥运会将在我国北京和张家口联合举行。是中国继北京奥运会、南京青奥会后的中国第三次举办的奥运赛事。于冬奥会的部分比赛项目，下列分析正确的是( )
A. 被推出的冰壶在水平冰面上滑行时受力平衡
B. 短道速滑运动员匀速过弯道时运动状态不变
C. 冰球运动员向后蹬冰面就会前进说明物体间力的作用是相互的
D. 自由式滑雪空中技巧运动员从高台上滑下后腾空，并继续向前飞行，是因为受惯性力的作用

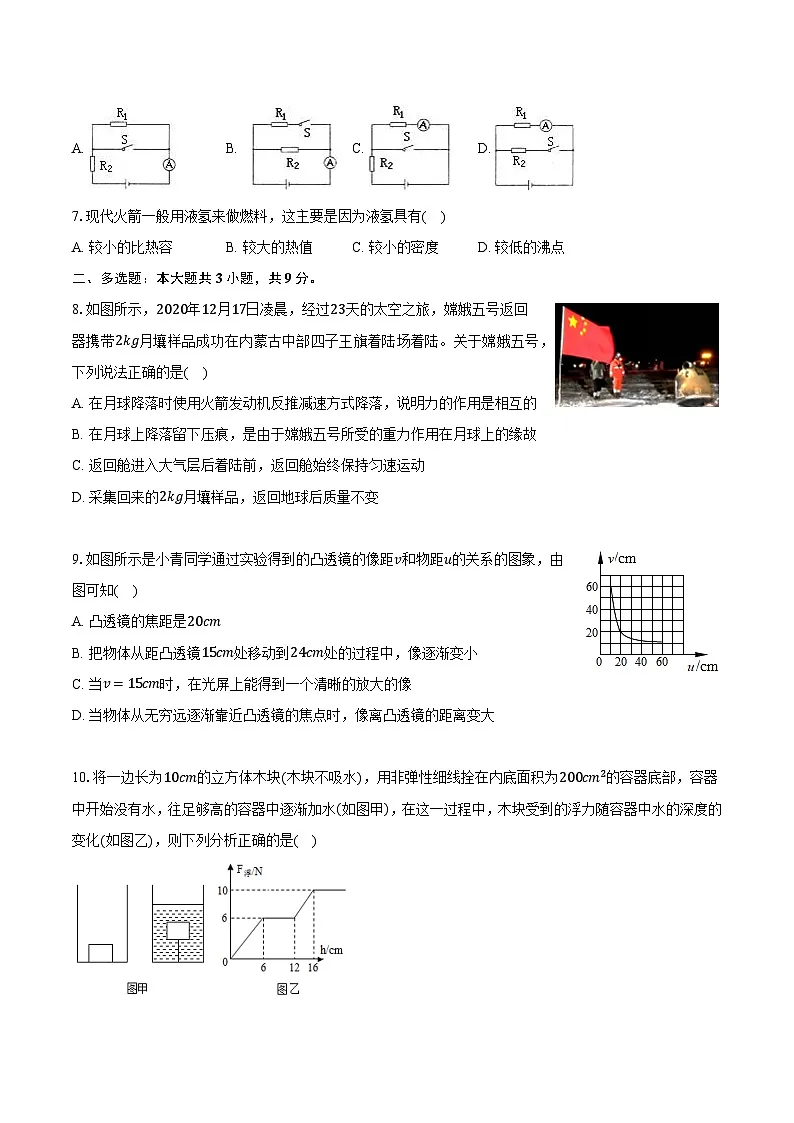

6.如图所示，电源电压不变，开关S闭合后，电流表示数最大的是( )
A. B. C. D.
7.现代火箭一般用液氢来做燃料，这主要是因为液氢具有( )
A. 较小的比热容B. 较大的热值C. 较小的密度D. 较低的沸点
二、多选题：本大题共3小题，共9分。
8.如图所示，2020年12月17日凌晨，经过23天的太空之旅，嫦娥五号返回器携带2kg月壤样品成功在内蒙古中部四子王旗着陆场着陆。关于嫦娥五号，下列说法正确的是( )
A. 在月球降落时使用火箭发动机反推减速方式降落，说明力的作用是相互的
B. 在月球上降落留下压痕，是由于嫦娥五号所受的重力作用在月球上的缘故
C. 返回舱进入大气层后着陆前，返回舱始终保持匀速运动
D. 采集回来的2kg月壤样品，返回地球后质量不变
9.如图所示是小青同学通过实验得到的凸透镜的像距v和物距u的关系的图象，由图可知( )
A. 凸透镜的焦距是20cm
B. 把物体从距凸透镜15cm处移动到24cm处的过程中，像逐渐变小
C. 当v=15cm时，在光屏上能得到一个清晰的放大的像
D. 当物体从无穷远逐渐靠近凸透镜的焦点时，像离凸透镜的距离变大
10.将一边长为10cm的立方体木块(木块不吸水)，用非弹性细线拴在内底面积为200cm2的容器底部，容器中开始没有水，往足够高的容器中逐渐加水(如图甲)，在这一过程中，木块受到的浮力随容器中水的深度的变化(如图乙)，则下列分析正确的是( )
A. 木块的重力为6N
B. 细线的长度为12cm
C. 木块的密度为0.4×103kg/m3
D. 注入深度为18cm的水之后，剪断细线，当木块静止时，液体对容器底部的压强减小了200Pa
三、填空题：本大题共5小题，共10分。
11.三月的武汉，浪漫无限，某同学周末在东湖景区骑着共享单车赏樱游玩。
(1)从湖光序曲站至全景广场站全程6.6km，他骑行用时40min，骑行的平均速度为______m/s。
(2)东湖樱花园花香四溢，到处弥漫着迷人的樱花香气，说明分子在______。
(3)在景区他还看到了如图所示的“东湖彩旦”观光氦气球。气球依靠浮力上升，高度最高可达百余米，气球在空中上升时所受的浮力______(填“大于”、“等于”或“小于”)它排开空气所受的重力。
12.在抗击“新冠肺炎”工作中，医护人员常会遇到护目镜“起雾”的现象，护目镜内侧产生“雾气”属于______现象(填物态变化名称)，该过程______热量。口罩是抗疫必备物资，其核心材料熔喷布生产时，由喷丝孔挤出液态聚丙烯，通过高速空气流对其进行牵伸，再经______(填物态变化名称)形成超细纤维，再组合成布。
13.在干燥的天气里，用塑料梳子梳头，发现越梳头发越蓬松，同时梳子还能吸引碎纸屑。前者是因为头发带______(选填“同”或“异”)种电荷而相互排斥：后者是因为带电体有______的性质。
14.小林在暑假去爬泰山，在山脚下买了一瓶冰冻的纯净水，发现瓶身有明显凸起的现象(如图所示)，这是因为水结冰后密度变 ，体积变大。到山顶时小林准备打开瓶子，发现有一部分冰已经熔化了，这时瓶中水和冰的总质量与在山脚下时瓶中冰的质量相比 (填“变大”、“不变”或“变小”)。小林还喜欢去大森林旅游，他知道，不能随便丢弃矿泉水瓶，尤其是里面有水的情况下，这是因为有水的矿泉水瓶相当于一个 镜，长时间会聚太阳光可能引起火灾。
15.如图所示，一物体重500N，滑轮重、绳重和摩擦均忽略不计，要拉起这个物体甲图中需______N拉力，乙图中需______N拉力。使用乙图滑轮______(选填能或不能)改变拉力的方向。
四、作图题：本大题共4小题，共4分。
16.如图所示一倾斜传送带顺时针匀速转动。在传送带上放置一个物体A，物体A随传送带一起向上匀速运动。在物体A随传送带向上运动的过程中，画出物体A所受重力和摩擦力的示意图。
17.在图中的虚线框内填入适当的透镜。
18.如图所示，光从空气斜射在水面上，在图中画出折射光线。
19.画出图中物体AB在平面镜中所成的像。
五、实验探究题：本大题共3小题，共16分。
20.如图所示是用压强计“探究影响液体内部压强大小的因素”的实验装置。

(1)压强计上的U形管______(填“属于”或“不属于”)连通器；
(2)在使用压强计前，发现U形管左右两侧的水面有一定的高度差，如图甲，其调节的方法是______(填“A”或“B”)，使U形管左右两侧的水面相平；
A.将右侧支管中高出的水倒出
B.取下软管重新安装
(3)如图乙所示，保持金属盒在此深度不变，转动金属盒的方向，U形管两侧水面的高度差______(填“增大”“减小”或“不变”)；
(4)比较图中的乙和丙图，可以得到：______；
(5)比较图中的______两图，可以得到：在同一深度，液体密度越大，液体内部的压强越大。
21.在探究“杠杆平衡条件”的实验中：
(1)没挂钩码的杠杆右端低左端高，要使它在水平位置平衡，应将杠杆右端的平衡螺母向______(选填“左”或“右”)调节。
(2)如图甲所示，小明在杠杆左边A处挂了4个1N的钩码，要使杠杆在水平位置平衡，应在杠杆右边B处挂了6个重0.5N的钩码，使杠杆在水平位置平衡，小明根据这次试验得出结论“动力*动力臂=阻力*阻力臂”。小明实验中的不妥之处是：______。
(3)如图乙所示，用弹簧测力计在C处竖直向上拉，当保持杠杆水平平衡，把弹簧测力计逐渐向右倾斜时，小明发现弹簧测力计的示数将逐渐变大，拉力变大的原因是______。
(4)图乙和图丙中的杠杆都处于静止状态，弹簧测力计竖直向上的拉力分别为F乙和F丙，则F乙______F丙.(选填“=”、“大于”或“小于”，设杠杆质地均匀，支点恰好在杠杆的重心，不计支点处摩擦)
(5)继续研究杠杆的机械效率，如图丁所示，用轻绳悬挂杠杆一端的O点作为支点，在B悬挂总重为G的钩码，弹簧测力计在A点施加竖直向上的拉力F，使杠杆缓慢匀速上升，用刻度尺分别测出A、B两点上升的高度为h1、h2；则：
①杠杆机械效率的表达式为______。(用测量的物理量符号表示)
②若只将测力计的作用点由点A移至C点，O、B位置不变，仍将钩码提升相同的高度，不计摩擦，杠杆的机械效率将______(选填“变大”、“变小”或“不变”)。
22.小华学了有关声音的知识后，对材料的隔音性能很感兴趣，于是他设计了实验进行探究。实验步骤如下：①先搜集各种材料，如衣服、报纸、平装书、塑料袋、袜子。②把钟放到一个盒子里，将衣服盖在钟上方，然后逐渐远离盒子直到听不到嘀嗒声，记下此时人离盒子的距离。
③依次分别将各种材料盖在钟上方重复以上实验，得到如表的数据。
请你回答问题：
(1)小华设计的实验利用了离声源越远，听到的声音响度越______(选填“大”或“小”)的原理。小华从听不见钟声的实际距离来分析物体的隔音性能，这里采用的实验方法是______。
(2)根据小华所得数据可知粗糙的材料比平滑材料隔音性能______(选填“好”或“差”)，原因是粗糙材料吸收声音的性能要比平滑材料______(选填“强”或“弱”)。如果再给你一块海绵材料，你认为其隔声性能与报纸相比，______(选填“报纸”或“海绵”)隔声性能好一点。
(3)在噪声污染严重的环境里，“隔音”就是为了改变声音的______，在控制噪声的方法中，“隔音”是在______减弱噪音。
六、计算题：本大题共3小题，共26分。
23.某实验小组为了探究通过电阻的电流跟它两端电压的关系，设计了如图1所示的电路(电源电压3v恒定)
(1)请你根据电路图，用笔画线代替导线在图2中完成实物电路连接(要求电表选择合适的量程，导线不能交叉)。
(2)连接电路时开关______，闭合开关之前滑动变阻器的滑片应处于______端(选填“左”或“右”)。
(3)闭合开关，调节滑动变阻器得到如下数据：
A.该定值电阻的阻值R=______Ω；
b.根据上述数据，在图3所示的坐标系中做出I一U关系图象；
c.从实验可以得出：通过电阻的电流跟它两端的电压成______比；
d.第3次测量时，滑动变阻器连入电路的阻值是______Ω。
24.重为20牛的木块，在大小为4牛的水平拉力作用下，沿水平面匀速前进了5米．请分别求出此过程中木块受到的拉力做的功W拉和重力做的功W重．
25.如图(a)所示电路，当闭合开关后，灯泡L1和L2都发光，这时两只电压表的指针偏转角度相同，指针位置均为如图(b)所示，则：
(1)电压表V1和V2的示数分别为______V，______V。
(2)求L2两端的电压。
(3)若将L1和L2改接为如图(c)所示的电路，电源电压不变，闭合开关后灯泡L1和L2都发光，求此时L2两端的电压。
七、综合题：本大题共1小题，共4分。
26.20世纪初，科学家发现某些物质在很低的温度时，如汞在-269℃以下时，电阻值就变成了零，这种现象叫“超导现象”，具有这种特性的物质叫“超导体”。
基于初中知识，我们建立一个简易模型进行理解，如图甲所示：一个原子分为两部分，一部分由原子核与核外受到强约束的电子组成，称为“原子实”，可类比成小球；另一部分是受到原子核约束力很弱的电子，可自由移动，叫做自由电子。导体中的“原子实”不停地做着热运动，穿行其间的自由电子会与它发生碰撞，表现为导体对自由电子传导的阻碍，即电阻。

低温为什么能发生超导呢？导体温度降至极低时，“原子实”和自由电子的热运动都趋于消失，通电时自由电子就可以不受阻碍地定向通过导体，宏观上就发生了低温超导现象。
高压也能让材料发生超导。理论上，某种导体在相当于260万倍标准大气压的高压环境下，15℃的“高温”也能发生超导现象。在这样极高的压力下，“原子实”排列成紧密的堆垛形式，如图乙所示，“原子实”仅能在很小的范围内做热运动，几乎没有空间表现热运动，就像热运动消失了一般。此时“原子实”堆垛间的间隙就成为了稳定的自由电子通道。通电时自由电子就能在间隙中零阻碍地定向移动，宏观上就显示出超导现象。

请根据上述材料，回答下列问题：
(1) ______是超导现象；
(2)实现超导现象的方式有高压和______；
(3)高压环境下发生超导现象的微观解释是______；
(4)通过建立简易模型可以帮助我们理解“超导现象”，请举出一个运用建构模型的科学思维方法分析常见物理问题的实例______；
(5)超导技术的应用可以给人类带来很大的好处。请举出一个应用实例______。
答案和解析
1.【答案】B
【解析】A、课桌的高度接近1m，约80cm，故A错误；
B、初中物理课本的质量约为260g，符合实际，故B正确；
C、人步行的速度一般在1.1m/s左右，即4km/h左右，故C错误；
D、家用电冰箱的功率约200W，故D错误。
故选：B。
2.【答案】B
【解析】
A、日偏食是由于光的直线传播形成的，故A错误；
B、彩色电视机是利用“红绿蓝”三原色显示出五彩斑斓的色彩的，故B正确；
C、露珠相当于凸透镜，对光线有会聚作用，属于光的折射，故C错误；
D、当观众的目光都投向领奖者时，是因为领奖者反射的光线进入观众的眼睛，故D错误。
故选：B。
3.【答案】D
【解析】A、人接触火线，不让形成通路，也不会发生触电事故，故A错误；
B、使用测电笔辨别火线和零线时，用手接触笔尾金属体，笔尖接触电线，氖管发光，表明检测的是火线，故B错误；
C、开关应控制火线，开关断开时，用电器不带电，这样更安全，故C错误；
D、因为水是导体，用湿抹布擦拭工作的用电器很容易发生触电事故，故D正确。
故选：D。
4.【答案】C
【解析】A、根据同名磁极相互排斥，异名磁极相互吸引可知，小磁针的N极指左，所以左端为磁铁的S极，右端为磁铁的N极，故A不符合题意；
B、磁感线分布越密的地方，其磁场越强，故P处磁场比Q处弱，故B不符合题意；
C、由小磁针的指向可知，该条形磁体的右端为N极，左端为S极，磁体周围的磁感线从磁体的N极出来，回到磁体的S极，即磁感线方向从右端出来，回到左端，故C符合题意；
D.磁体的左端为S极，当置于Q点的小磁针，根据磁极间的相互作用可知，其静止时南极指向左侧，故D不符合题意。
故选：C。
5.【答案】C
【解析】A、被推出的冰壶在水平冰面上滑行时做减速运动，处于非平衡状态，所以受力不平衡，故A错误；
B、短道速滑运动员匀速过弯道时运动方向发生改变，所以运动状态改变，故B错误；
C、物体间力的作用是相互的，冰球运动员向后蹬冰面，冰面同时给运动员一个反作用，所以运动员就会前进，故C正确；
D、自由式滑雪空中技巧运动员从高台上滑下后腾空，并继续向前飞行，是因为运动员具有惯性，惯性不是力，不能说受到惯性力的作用，故D错误。
故选：C。
6.【答案】B
【解析】A、电源电压不变，开关S闭合后，R1被短路，A的示数I=UR2；
B、电源电压不变，开关S闭合后，R1接入电路，A的示数I=UR2+UR1；
C、电源电压不变，开关S闭合后，R1被短路，A的示数I=0；
D、电源电压不变，开关S闭合后，A的示数没变化，I=UR1；
比较四个选项中电流的大小可知：B选项电流最大。
故选：B。
7.【答案】B
【解析】火箭燃料燃烧，必须释放很大的能量。根据这个需要，选择液氢来做燃料，原因就是液氢热值比较大。故ACD错误，B正确。
故选B。
8.【答案】AD
【解析】A.嫦娥四号探测器着陆过程中，采用火箭发动机反推的方式徐徐下降，说明物体间力的作用是相互的。故A正确。
B.在月球上降落留下压痕，受力物体是月球表面，施力物体是嫦娥五号，是由于嫦娥五号对月球表面的压力产生的。故B错误。
C.返回舱进入大气层后着陆前，速度回不断变化，因此不是匀速运动，故C错误。
D.质量不随位置变化，故月壤样品的质量不变。故D正确。
故选：AD。
9.【答案】BD
【解析】A.由图知，当物距为20cm时，像距也为20cm，根据凸透镜成像的规律，物距等于2倍焦距时，成倒立、等大的实像，此时像距与物距相等，所以2f=20cm，则f=10cm，故A错误；
B.把物体从距凸透镜15cm处移动到24cm处的过程中，物距变大，像距变小，像变小，故B正确；
C.v=15cm，像距大于一倍焦距小于二倍焦距，此时成倒立缩小的实像，故C错误；
D.当物体从远处逐渐靠近凸透镜的焦点时，即u>f且物体离透镜越来越近时，像到凸透镜的距离越来越远，像越来越大，故D正确。
故选：BD。
10.【答案】AD
【解析】立方体木块的边长为10cm，分析图乙可知，水深在0-6cm时，木块静止在容器底部；水深为6cm时，木块刚好漂浮，继续加水，木块缓慢上升(可认为木块处于漂浮状态)；水深为12cm时，细线刚好拉直；水深为16cm时，木块刚好浸没；
A、由图像可知，水深在6cm-12cm时，木块受到的浮力F浮=6N且保持不变，该过程中木块处于漂浮状态，根据漂浮条件可知木块的重力G木=F浮=6N，故A正确；
B、由前面分析可知，木块漂浮时浸入水中的深度h浸=6cm，
当水深为12cm时，细线刚好拉直，细线的长度l=h2-h浸=12cm-6cm=6cm，故B错误；
C、由G=mg可得木块的质量m木=Gg=6N10N/kg=0.6kg，
立方体木块的体积V木=(10cm)3=1000cm3=1×10-3m3，
则木块的密度ρ木=mV=0.6kg1×10-3m3=0.6×103kg/m3，故C错误；
D、木块漂浮时浸在水中的体积V浸=S木h浸=(10cm)2×6cm=600cm3，
注入深度为18cm的水之后，木块全部浸没在水中；
剪断细线，当木块静止时，木块漂浮在水面上，则V露=V木-V浸=1000cm3-600cm3=400cm3，
剪断细线后，水面下降的高度Δh=V露S容=400cm3200cm2=2cm=2×10-2m，
则液体对容器底部的压强减小量Δp=ρ水gΔh=1.0×103kg/m3×10N/kg×2×10-2m=200Pa，故D正确。
故选：AD。
11.【答案】2.75 不停地做无规则运动 等于
【解析】(1)骑行的平均速度为：v=st=6.6km40min=6600m40×60s=2.75m/s；
(2)到处弥漫着迷人的樱花香气，说明分子在不停地做无规则运动，发生了扩散现象；
(3)根据阿基米德原理，气球在空中上升时所受的浮力等于它排开空气所受的重力。
故答案为：(1)2.75；(2)不停地做无规则运动；(3)等于。
12.【答案】液化 放出 凝固
【解析】护目镜内侧产生“雾气”属于液化现象，是水蒸气遇冷液化形成的小水珠，该过程放出热量。口罩是抗疫必备物资，其核心材料熔喷布生产时，由喷丝孔挤出液态聚丙烯，通过高速空气流对其进行牵伸，再经凝固形成超细纤维，再组合成布。
故答案为：液化；放出；凝固。
13.【答案】同 吸引轻小物体
【解析】用塑料梳子梳头，发现越梳头发越蓬松，是因为头发带上同种电荷，同种电荷相互排斥的结果。
梳子还能吸引碎纸屑，是因为梳子由于与头发摩擦而带电，带电体能够吸引轻小物体。
故答案为：同；吸引轻小物体。
14.【答案】小 不变 凸透
【解析】小林在暑假去爬泰山，在山脚下买了一瓶冰冻的纯净水，发现瓶身有明显凸出的现象，这是因为水结冰后密度变小，体积变大；
到山顶时准备打开瓶子，发现冰已经完全熔化了，质量不随物体状态的改变而改变，则这时瓶中物质的质量与在山脚下时相比不变。
因为瓶中进入水之后，瓶中的水形状是中间厚、边缘薄，符合凸透镜的形状特点，对光线有会聚作用，如果热量集中，会造成树叶燃烧，造成火灾，所以不能随便丢弃矿泉水瓶。
故答案为：小；不变；凸透。
15.【答案】500；250；不能
【解析】由题知，滑轮重、绳重和摩擦均忽略不计，
左图使用的是定滑轮，F1=G=500N；
右图使用的是动滑轮，F2=12G=12×500N=250N，该图能省力但不能改变拉力方向。
故答案为：500；250；不能。
轴固定不动的滑轮叫定滑轮，使用定滑轮不能省力，但可以改变用力方向；
轴随物体一起运动的滑轮叫动滑轮，使用动滑轮不能改变用力方向，但可以省一半的力；据此分析回答。
本题考查了定滑轮和动滑轮的特点，确认图中使用的滑轮的种类是本题的关键。
16.【答案】
【解析】不管物体怎样运动，重力的方向总是竖直向下的，如图所示：
物体匀速运动，摩擦力得抵消重力的分力，所以摩擦力沿着斜面向上
。
17.【答案】答：由图可知，光线经过透镜变的靠近了主光轴，对光线起到了会聚作用，应填凸透镜；
如图所示：

【解析】凸透镜对光线有会聚作用；凹透镜对光线有发散作用；
光线的会聚和发散主要看出射光线是靠近了主光轴还是远离了主光轴。
此题主要考查了凸透镜和凹透镜对光线的作用。首先通过比较折射光线与入射光线的情况确定会聚或发散作用，从而确定透镜的种类。
18.【答案】首先垂直于界面画出法线，光从空气斜射入水中，折射角小于入射角，在法线右侧的水中画出折射光线，注意折射角小于入射角，如图所示：

【解析】根据光的折射定律：折射光线、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，当光由空气斜射入水中时，折射角小于入射角，由此作出大致的折射光线。
考查了对折射光线的画法，关键是记熟光的折射定律，搞清折射角与入射角的关系。
19.【答案】先作出物体AB的端点A、B在平面镜中的对称点A'、B'，连接A'、B'点即为物体AB在平面镜中的像，注意辅助线和像用虚线，如图所示：

【解析】首先要知道平面镜成像的特点：像与物到平面镜的距离相等、连线与镜面垂直、大小相等、左右相反，即像与物关于平面镜对称；
其次掌握本题的基本作法：作出两个端点A、B的像点，连接像点即为物体AB在平面镜中的像。
在平面镜成像作图中，若作出物体在平面镜中所成的像，要先根据像与物关于平面镜对称，先作出端点和关键点的像点，再用虚线连接各点即为物体的像。
20.【答案】不属于 B 不变 液体的压强与液体的深度有关 丙、丁
【解析】(1)压强计上端不都是开口的，故不属于连通器；
(2)进行调节时，只需要将软管取下，再重新安装，这样的话，U形管中两管上方的气体压强就是相等的(都等于大气压)，当橡皮膜没有受到压强时，U形管中的液面就是相平的，故选B；
(3)在相同液体的同一深度，液体向各个方向的压强相等，保持金属盒在此深度不变，转动金属盒的方向，U形管两侧水面的高度差不变；
(4)比较图乙和图丙两图知，液体的密度相同，深度不同，U形管液面的高度差不同，压强不同，故可以得到：液体的压强与液体的深度有关；
(5)要探究液体的压强与液体密度的关系，需要控制液体的深度相同，改变液体的密度，图丙、丁符合题意。
故答案为：(1)不属于；(2)B；(3)不变；(4)液体的压强与液体的深度有关；(5)丙、丁。
21.【答案】(1)左；
(2)实验次数太少，结论可能有偶然性；
(3)拉力的力臂变短；
(4)=；
(5)①η=Gh1Fh2；②不变
【解析】(1)杠杆的左端高说明左端轻，因此应将杠杆右端的平衡螺母向左调节；
(2)实验次数太少可能导致实验结论错误，因此小明实验中的不妥之处是：实验次数太少，结论可能有偶然性；
(3)如下图所示：
当保持杠杆水平平衡，把弹簧测力计逐渐向右倾斜时，动力臂会逐渐减小，根据平衡条件可知，拉力变大；
(4)当杠杆在水平位置平衡时，
F乙G=OAOC；
当杠杆倾斜平衡时，
F丙G=OEOD；
因为△OAE≈△OCD，所以：OAOC=OEOD；
那么F乙=F丙。
(5)①克服钩码重力做的是有用功W有=Gh1，总功是W总=Fh2，杠杆的机械效率为：η=W有W总=Gh1Fh2；
②将测力计的作用点由点A移至C点，O、B位置不变，仍将钩码提升相同的高度，这时有用功和总功都不变，因此机械效率不变。
故答案为：(1)左；
(2)实验次数太少，结论可能有偶然性；
(3)拉力的力臂变短；
(4)=；
(5)①η=Gh1Fh2；②不变。
22.【答案】小 转换法 好 强 海绵 响度 传播过程中
【解析】(1)声音的响度与距离发声体的远近有关，离声源越远，听到声音的响度越小；
将隔音性能转化为可量化的距离应用的实验方法是转换法；
(2)根据小华所得数据可知，听不见钟声的实际距离越来越小，故得出粗糙的材料比平滑材料隔音性能好；
原因是粗糙材料吸收声音的性能要比平滑材料强；
海绵与报纸相比，表面粗糙稀疏多孔，所以海绵的隔音性能比报纸好；
(3)在噪声污染严重的环境里，“隔音”就是为了改变声音的响度，在控制噪声的方法中，“隔音”是在声音的传播过程中减小噪音。
故答案为：(1)小； 转换法； (2)好；强；.海绵；(3)响度；传播过程中。
23.【答案】断开 右 5 正 2.5
【解析】(1)电源的电压为3V，所以电压表的量程为0～3V且与定值电阻并联；根据表中数据可知，电路中的最大电流为0.6A，因此电流表的量程选择0～0.6A，电流表与定值电阻串联，滑动变阻器按一上一下的原则串联在电路中，然后与开关和电源串联组成电路，如下图所示：
(2)为保护电路，连接电路时开关应断开，闭合开关前滑动变阻器的滑片P处于最大阻值处的右端；
(3)a、根据R=UI可知，每组数据中电压和电流的比值均为5Ω，故定值电阻的阻值为5Ω；
b、先根据表中数据描点，然后用直线连接起来；如下图所示：
c、分析表中的数据可知，电流的变化倍数和电压的变化倍数相等，故可得结论：电阻一定时，电流与电压成正比；
d、因为串联电路中总电压等于各分电压之和，所以滑动变阻器两端的电压U滑=U-UR=3V-2V=1V，
根据欧姆定律可得，R滑=U滑I=1V0.4A=2.5Ω。
故答案为：(2)断开；右；(3)5；正；2.5。
24. 【解析】拉力做功：
W=Fs=4N×5m=20J；
∵在水平面匀速前进的过程中，在重力的方向上移动距离为0，
∴重力做功为0，即W重=0．
答：此过程中木块受到拉力做的功为20J，重力做的功为0．
25.【解析】(1)(2)由图(a)可知，闭合开关后，两灯串联，电压表V1和V2分别测量电源电压和灯泡L1两端的电压，因为串联电路两端的电压等于各部分电路两端的电压之和，且两表指针位置相同，
所以电压表V1所选量程为0～15V，分度值为0.5V，其示数即电源电压为U=6V，电压表V2所选0～3V，分度值为0.1V，其示数即灯泡L1两端的电压为U1=1.2V，
则此时灯泡L2两端的电压为：U2=U-U1=6V-1.2V=4.8V；
(3)由图(c)可知，闭合开关后，两灯并联，因为并联电路各支路两端的电压相等，等于电源电压，所以此时灯泡L2两端的电压为：U2'=U=6V。
答：(1)6；1.2；(2)L2两端的电压为4.8V；(3)此时L2两端的电压为6V。
26.【解析】(1)某些物质在很低的温度时，电阻值就变成了零，这种现象叫超导现象。
(2)由材料可知，实现超导现象的方式有高压和低温。
(3)由材料可知，超高的压力限制了原子实的热运动，通电时自由电子在原子实间隙中定向移动所受到的阻碍为零，发生高压超导现象。
(4)运用建构模型的科学思维方法分析常见物理问题的实例：建立光线来描述光，建立磁感线来描述磁场。
(5)由常见输电过程中，约7%的电能因导线发热耗散掉。若输电线缆选用超导材料，就可大大减少由于电阻引发的电能损耗可知，超导技术的一大应用前景是制作输电线缆，这样可以减少电能由于电阻引发的电能损耗。
故答案为：(1)某些物质在很低的温度时，电阻值就变成了零；(2)低温；(3)超高的压力限制了原子实的热运动，通电时自由电子在原子实间隙中定向移动所受到的阻碍为零，发生高压超导现象；(4)磁感线来描述磁场；(5)制作输电线缆。
材料
衣服
报纸
平装书
塑料袋
袜子
听不见钟声的实际距离/m
2.1
2.8
3.7
5.2
1.2
实验次数
1
2
3
4
5
电压U/V
1.0
1.5
2.0
2.5
3.0
电流I/A
0.2
0.3
0.4
0.5
0.6
