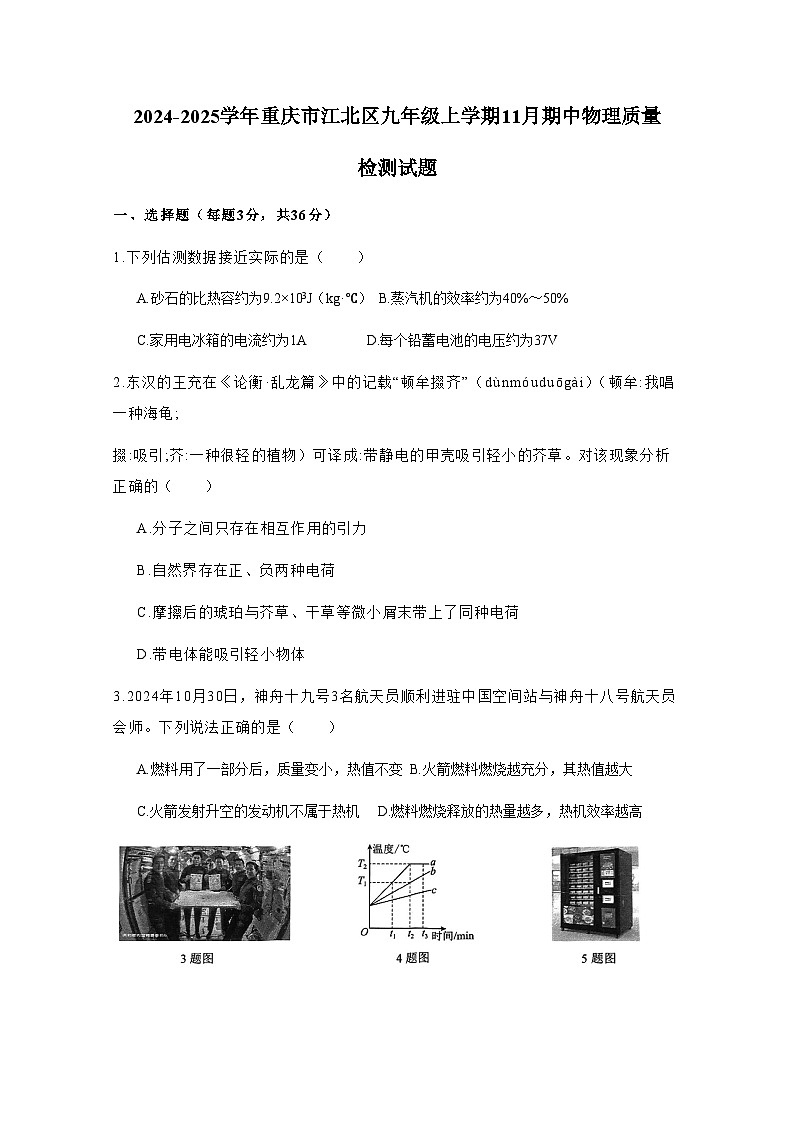

2024-2025学年重庆市江北区九年级上学期11月期中物理质量检测试题（附答案）

这是一份2024-2025学年重庆市江北区九年级上学期11月期中物理质量检测试题（附答案），共13页。试卷主要包含了选择题，填空与作图题，实验题，计算题等内容，欢迎下载使用。
一、选择题（每题3分，共36分）
1.下列估测数据接近实际的是（ ）
A.砂石的比热容约为9.2×103J（kg·℃） B.蒸汽机的效率约为40%～50%
C.家用电冰箱的电流约为1A D.每个铅蓄电池的电压约为37V
2.东汉的王充在《论衡·乱龙篇》中的记载“顿牟掇齐”（dùnmóuduōgài）（顿牟:我唱一种海龟;
掇:吸引;芥:一种很轻的植物）可译成:带静电的甲壳吸引轻小的芥草。对该现象分析正确的（ ）
A.分子之间只存在相互作用的引力
B.自然界存在正、负两种电荷
C.摩擦后的琥珀与芥草、干草等微小屑末带上了同种电荷
D.带电体能吸引轻小物体
3.2024年10月30日，神舟十九号3名航天员顺利进驻中国空间站与神舟十八号航天员会师。下列说法正确的是（ ）
A.燃料用了一部分后，质量变小，热值不变 B.火箭燃料燃烧越充分，其热值越大
C.火箭发射升空的发动机不属于热机 D.燃料燃烧释放的热量越多，热机效率越高

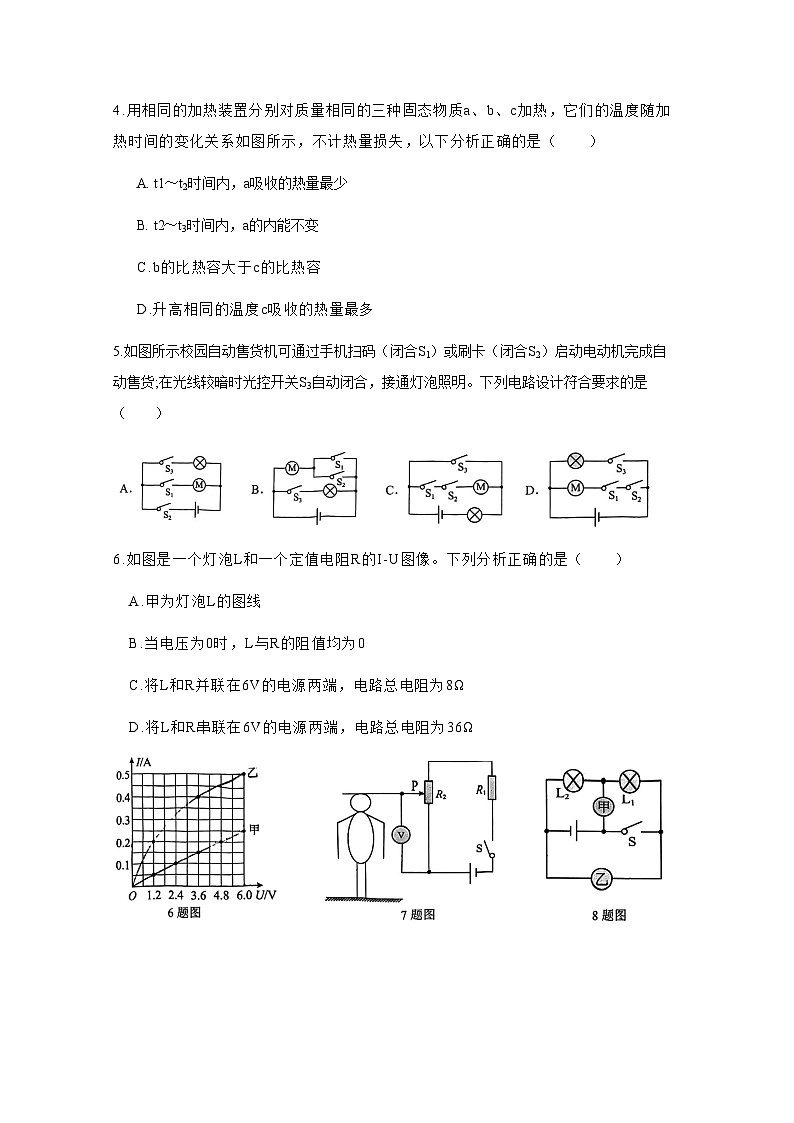

4.用相同的加热装置分别对质量相同的三种固态物质a、b、c加热，它们的温度随加热时间的变化关系如图所示，不计热量损失，以下分析正确的是（ ）
A. t1～t2时间内，a吸收的热量最少
B. t2～t3时间内，a的内能不变
C.b的比热容大于c的比热容
D.升高相同的温度c吸收的热量最多
5.如图所示校园自动售货机可通过手机扫码（闭合S1）或刷卡（闭合S2）启动电动机完成自动售货;在光线较暗时光控开关S3自动闭合，接通灯泡照明。下列电路设计符合要求的是（ ）
6.如图是一个灯泡L和一个定值电阻R的I-U图像。下列分析正确的是（ ）
A.甲为灯泡L的图线
B.当电压为0时，L与R的阻值均为0
C.将L和R并联在6V的电源两端，电路总电阻为8Ω
D.将L和R串联在6V的电源两端，电路总电阻为36Ω

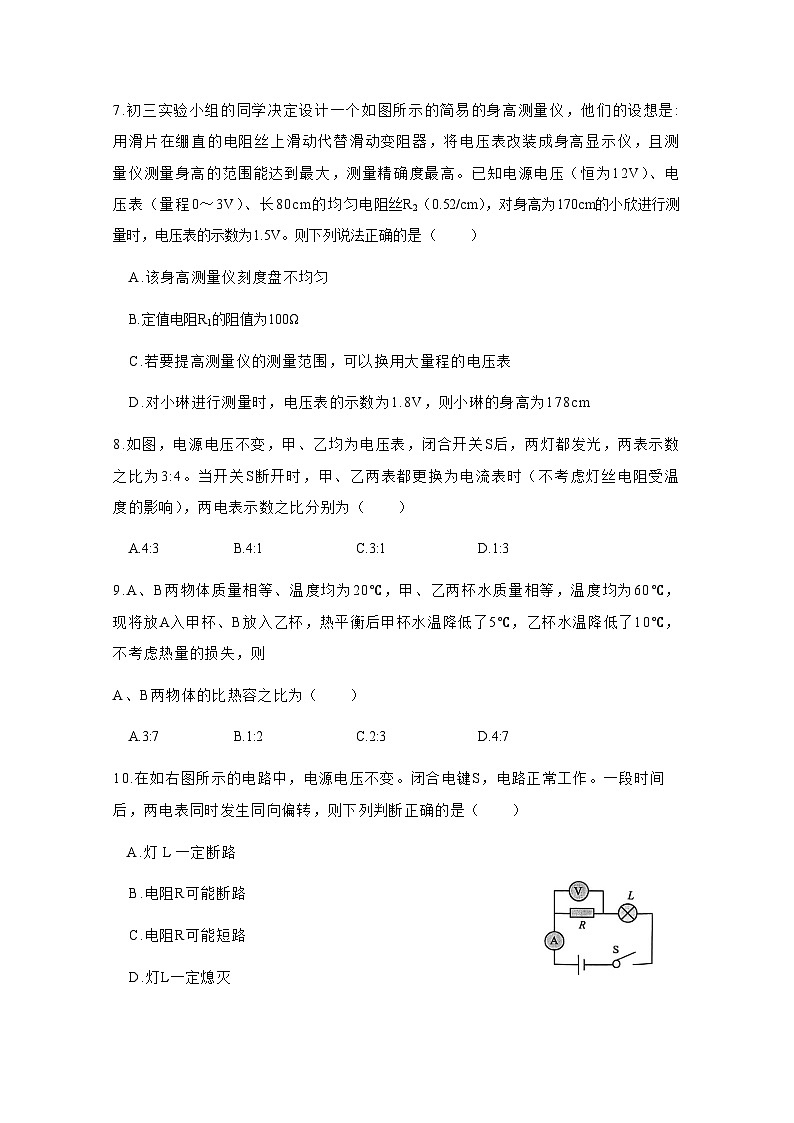

7.初三实验小组的同学决定设计一个如图所示的简易的身高测量仪，他们的设想是:用滑片在绷直的电阻丝上滑动代替滑动变阻器，将电压表改装成身高显示仪，且测量仪测量身高的范围能达到最大，测量精确度最高。已知电源电压（恒为12V）、电压表（量程0～3V）、长80cm的均匀电阻丝R2（0.52/cm），对身高为170cm的小欣进行测量时，电压表的示数为1.5V。则下列说法正确的是（ ）
A.该身高测量仪刻度盘不均匀
B.定值电阻R1的阻值为100Ω
C.若要提高测量仪的测量范围，可以换用大量程的电压表
D.对小琳进行测量时，电压表的示数为1.8V，则小琳的身高为178cm
8.如图，电源电压不变，甲、乙均为电压表，闭合开关S后，两灯都发光，两表示数之比为3:4。当开关S断开时，甲、乙两表都更换为电流表时（不考虑灯丝电阻受温度的影响），两电表示数之比分别为（ ）
A.4:3 B.4:1 C.3:1 D.1:3
9.A、B两物体质量相等、温度均为20℃，甲、乙两杯水质量相等，温度均为60℃，现将放A入甲杯、B放入乙杯，热平衡后甲杯水温降低了5℃，乙杯水温降低了10℃，不考虑热量的损失，则
A、B两物体的比热容之比为（ ）
A.3:7 B.1:2 C.2:3 D.4:7
10.在如右图所示的电路中，电源电压不变。闭合电键S，电路正常工作。一段时间后，两电表同时发生同向偏转，则下列判断正确的是（ ）
A.灯L一定断路
B.电阻R可能断路
C.电阻R可能短路
D.灯L一定熄灭
11.如图甲所示电路中，电源电压不变，R1是阻值为10Ω的定值电阻，R2由三段材料不同、横截面积相同的均匀直导体EF、FG、GH连接而成，其中一段是铜导体，其电阻可忽略不计，另两段导体的阻值与自身长度成正比，P是与R2接触良好并能移动的滑动触头，闭合开关S，将P从H端移到E端时，电流表示数I与P向左移动距离x之间的关系如图乙所示。以下判断正确的是（ ）
A.电源电压为12V
B.EF段导体的电阻为20Ω
C.当x＝10cm时，电流表示数为0.3A
D.当电流表示数为0.5A时，x的值为4cm
12.如图所示电路中，电源电压保持不变，电路中L2和L3的规格相同。同时闭合S2、S3，断开S1时，电压表V1的示数为9V，电流表A2示数为1.8A;同时闭合S1、S2、S3时，电流表A的示数为2.7A;用电压表V2替换电流表A1后，闭合开关S1、S3，断开S2，电压表V2和V1的偏转角度相同。则下列说法正确的是（ ）
A.电源电压为12V
B.用电压表V2替换电流表A1后，闭合开关S1、S3，断开S2，灯泡L1两端电压为1V
C.电流表A1被替换前，开关S1、S2、S3同时闭合时，电流表A1示数为2.25A
D.电流表A1被替换前，保持S2、S3闭合，开关S1由断开到闭合时，电流表A1示数不变
二、填空与作图题（每空1分，每图1分，共22分）
13.与丝绸摩擦过的玻璃棒会由于_______（选填“得到”或“失去”）电子而带正电。如图所示，用它接触验电器（不带电）的金属球，验电器的两片金属箔会由于带上同种电荷而张开;两片金属箔张开的瞬间，验电器金属杆中电流的方向为（选填“从A到B”或“从B到A”）。
14.如图为旋转式变阻器的结构图，A、B、C为变阻器的三个接线柱，P为旋钮触片。将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯变亮，则应连接接线柱______（选填“AB”、“BC”或“AC”）和灯泡联后接入电路中。
15.小汽车已进入平常百姓家（如图），汽车上的散热器用水作为冷却剂，是因为水的______大。若一台单缸四冲程汽油机1s内对外做功25次，则该汽油机飞轮的转速为______r/min。
6.将质量为m0的一杯热水倒入盛有质量为m的冷水的容器中，使得冷水温度升高了8℃，然后又向容器中倒入一杯同质量同温度的热水，水温又上升4℃.不计热损失，则m0:m＝_______;热水和冷水的初始温度差为______℃。
17.同学们设计了如图甲所示的实验装置，通过测量电流表的示数来探究不同物体在木板上所受摩擦力的大小。将导电性能良好的弹簧左端固定在墙壁上，右端与物体及滑动变阻器R1的滑片P相连（不计滑片与滑动变阻器线圈间的摩擦），已知滑动变阻器长L0＝22cm;最大阻值为55Ω，其阻值随长度均匀变化。电流表的量程为0～0.6A;弹簧处于原长时，滑片正好在a端，电流表的示数为0.1A。弹簧受到的拉力与弹簧伸长量之间的关系如图乙所示。弹簧受到的拉力越大，电流表的示数将变 ;用水平力向右拉动长木板，当指针P稳定时，弹簧的伸长量为4cm，此时电流表的示数为0.12A，则此装置能测出物体受到的滑动摩擦力的最大值是__________N。
17题图
18. 两个定值电阻分别标有“3V 0.3A"和“6V 0.2A”字样，若将它们串联后接入电路中使用，电源电压最大为____V;若将它们并联后接入电路中使用，允许通过干路的最大电流是_____ A
19.甲、乙两地相距40km，在甲、乙两地之间沿直线架设了两条输电线，已知输电线每千米的电组为0.2Ω。现输电线某处发生短路，为确定短路位置，检修人员在甲地用电压表、电流表和电源接成如图所示的电路进行测量。当电压表的示数为2.8V时，电流表的示数为0.5A，则检修员测量的导线电阻为______Ω，短路位置离甲地的距离为________km。
20.如图所示，电源两端电压保持12V不变，R为滑动变阻器，R1、R2为定值电阻，R1:R2＝1.2，a、 b两处都是电压表（量程为0～15V），闭合开关S，滑动变阻器的滑片移到图中A点时（A点为滑动变阻器的中点），此电路的连接方式是_____联;滑片从A点滑到最右端过程中，a、b两处电压表示数的变化量之比△Ua:△Ub＝________。
21.如图所示，AB、CD为两根平行且均匀的相同电阻丝，直导线EF可以在AB、CD上滑行并保持与AB垂直,EF与AB、CD接触良好。B、D之间的电压U保持不变，A、C之间接一个理想电压表，当EF处于图中位置时，电压表示数为4V，此示数是图中_______部分电阻丝的两端电压。如将EF由图中位置向左移动一段距离△L后，电压表示数变为3V，若将EF由图中位置向右移动一段相同距离△L后，电压表示数将变为________V。
22.如图所示的电路图中，电源两端电压保持不变，滑动变阻器的最大阻值为R3。若只闭合开关S1，将滑动变阻器的滑片P置于A端时，电压表V1的示数为U1，电压表V2的示数为U2;若此时将滑动变阻器的滑片P移至B端，电压表V1的示数变为U1`，电压表V2的示数变为U2`，电流表A1的示数为0.4A，已知U1:U1`＝1:2，U2:U2`＝3:1，R2＝3Ω。则电源电压为 V。当开关都闭合，滑动变阻器的滑片P置于B端时，A1表与A2的示数之比是 。
23.作图题:
（1）在如图所示电路的圆圈中填入电表符号，使两灯正常发光;
（2）根据图中的实物图在虚线框中画出对应的电路图。
三、实验题（每空1分，共22分）
24.在探究“比较不同物质的吸热情况”的实验中，量取质量相等但初温不同的a、b两种液体分别倒入相同的烧杯中，实验装置如图甲所示。
加热时间/min
0
1
2
3
4
a 的温度/℃
30
34
38
42
46
b的温度/℃
10
18
26
34
42
（1）实验中选用相同的电加热器加热，目的是让a和b两液体在相同的时间内_________相同。
（2）通过实验，记录数据如表格所示，分析表中数据可知:① 从开始加热到温度上升到42℃，a、b两种液体吸收热量的关系为Qa Qb（填“＞”“＜”或“＝”）。
② 质量相等的a、b两种液体，吸收相同的热量，升高相同的温度_____（选填“相同”或“不同”）:
下列选项中与这一特性有关的是______。
A.夏天室内洒水降温 B.汽车发动机用水作为冷却剂 C.用冰袋为病人退烧
③ 若实验中的一种物质是水，另一物质的比热容为______J/（kg·℃）。
[不计热量损失，C水＝4.2×103J/（kg·℃）]
（3）另一组同学用质量不相等（m甲＜m乙），但初温均为20℃的甲、乙两种液体分别倒入相同的烧杯中，用相同的电加热器加热，根据数据得到两种液体的“温度-时间”的图线如图乙所示，则可知甲液体的比热容比乙液体的______（填“大”或“小”）。
25.小军同学有一个标有“2.5V-字样的小灯泡L，他想知道两个小灯泡正常工作时的电阻，小军设计了如图甲所示的电路图，滑动变阻器规格为“20Ω1A”，电源由2节新干由池串联组成。
（1）闭合开关前，应将滑动变阻器滑片置于_____端（选填“A”或“B”）。闭合开关后，发现小灯泡不亮，则接下来合理的操作是_____（选填下列选项）;
A.断开开关，更换小灯泡 B.移动滑动变阻器，观察小灯泡是否发光
（2）连接好电路后，闭合开关，按照上面的操作发现小灯泡仍不发光，观察电流表有示数，电压表无示数。则电路故障可能是_____;
（3）排除故障后，缓慢移动滑动变阻器的滑片，使电压表的示数为2.5V，电流表示数如图乙所示为_____A，此时灯丝的电阻为_____Ω;
（4）如果在滑动变阻器的滑片移动过程中，小灯泡的电阻变化了3Ω，则滑动变阻器的电阻变化量△R_____3Ω（选填“＞”、“＜”或“＝”）;
（5）小军完成实验后，将灯泡换成定值电阻，闭合开关，移动滑动变阻器滑片，多次测量并记录实验数据。将第一次实验测得的数据绘制成图丙中的a、b、c，发现电压表未调零。将电压表调零后，重做实验，第二次测量数据如图丙中的A、B、C;
① 分析图丙中的第二次测量数据，待测电阻的阻值是______Ω;（结果保留一位小数）
② 小组同学讨论发现，利用第一次的测量数据，能求出第一次实验中电压表接入电路前指针所指的刻度值，也能求出被测电阻的阻值。分析图丙，写出第一次实验电压表接入电路前指针所指的刻度值为_____V。
26.小海同学在做“探究电流与电压、电阻的关系”实验时，准备以下器材:电源电压为6V且保持不变，电流表（0～0.6A）、电压表（0～3V）、滑动变阻器（50Ω;1A）、四个定值电阻（5Ω、 10Ω、20Ω、40Ω）、小灯泡、开关、导线若干。根据如图甲所示的电路图进行实验。
（1）请你用笔画线代替导线把图甲未连接完的实物电路连接成正确的完整电路_____（要求:导线不交叉且滑动变阻器滑片向右移电流表示数变大）;
（2）连接电路时开关应该处于_____（选填“断开”或“闭合”）;
（3）将电路连接正确后，闭合开关，发现电流表无示数，电压表指针有明显偏转，原因可能是_____;
（4）小海认为利用本实验的器材不能选小灯泡完成“探究电流与电压的关系”的实验，理由是_____;
（5）分析数据，可以得出结论:在电阻一定时，通过导体的电流与导体两端的电压成_____比;
实验次数
1
2
3
4
U / V
3.0
4.0
5.0
6.0
I A
0.30
0.41
0.51
0.6
（6）接着小海又探究电流与电阻的关系，他只更换定值电阻，其余连接均不变，其实验步骤如下:
① 在电路中先接入阻值为5Ω的定值电阻，移动滑动变阻器的滑片，使得电压表（如图乙所示）示数为U0＝ V，记录电流表示数;
② 用10Ω的定值电阻替换5Ω的定值电阻再闭合开关，他应该将滑动变阻器的阻值_____（选填“调大“或”调小“）直到电压表示数为U0，再记录电流表示数;
③ 当用40Ω的定值电阻替换20Ω的定值电阻再闭合开关，他调节滑动变阻器的阻值，发现电压表示数始终不能调为U。为完成四次探究，小明设计了如下四个调整方案，你认为不可行的是（ ）。
A.如果只调整电压表的示数，则应控制电压表示数U0的范围为2.67V～3V。
B.如果只更换定值电阻，则更换的电阻阻值范围是2Ω～25Ω。
C.如果只更换滑动变阻器，则更换后的最大阻值不小于80Ω，允许通过的最大电流不小于0.4A
D.如果只更换电源，则更换的电源电压范围是2V～4.5V。
四、计算题（27、28题各6分，29题8分，共20分）
27.为探究某种晶体物质在固态和液态时的吸热能力，小兰用酒精灯做热源加热，在理想的情况下均匀加热（火焰大小保持不变且不计热损失）0.6kg该固体，根据实验数据可以绘制出图线如图所示。并通过查阅资料得知该物质液态时的比热容为3×103J（kg·℃）。求:
（1）该物质在CD段共吸收了多少热量？
（2）该物质在固态时的比热容为多大？
（3）该物质在BC段共吸收了多少热量？
28.如图所示电路，电源电压保持不变，已知电阻R1的阻值为15Ω，R2的阻值为10Ω，滑动变阻器R3上标有“20Ω0.5A”字样，电流表的量程为0～3A，电压表量程为0～3V，当只闭合开关S1时，电流表的示数为0.4A。求:
（1）电源电压是多少？
（2）闭合开关S1和S2，变阻器R的滑片P在最左端时，电流表的示数是多少？
（3）只闭合开关S2，变阻器R2的阻值变化范围是多少？
29.如图甲图为升降机电路的部分原理图。电源电压恒为6V，R0为定值电阻，电压表量程为0～3V，力敏电阻R1的阻值与所受压力大小的关系如图乙所示。
（1）力敏电阻不受压力时，电压表示数为2V，求定值电阻R的阻值？
（2）在电路正常工作时，此力敏电阻能承受的最大压力为多少？
（3）当力敏电阻承载的压力为3750N时， R 两端的电压为多少？在不改变电
表的条件下，为保证电路安全该如何调整？（请写出一条具体措施）
答案
1-5：CDADB 6-10：CDBAD 11-12：CB
13、失去 从A到B
14、AB 串
15、比热容 3000
16、1：2 24
17、大 25
18、8 0.4
19、5.6 14
20、串 1:2
21、EF 6
22、6 28:13
24、（1）吸热（2）＜ 不同 B 2.1×103（3）大
25、（1）A B（2）灯短路了（3）0.2 12.5（4）＞（5）49 0.5或0.4
26、（2）断开（3）R断路（4）RL受温度影响而变化（5）正（6）2 调大 B
27、（1）7.2×104J（2）1.5×103J/(kg·q)（3）7.2×104J
28、（1）6V（2）1A（3）2Ω≤R3≤10Ω
29、（1）100Ω（2）2500N（3）4V 串电阻或减小R0或减小电源电压
