湖北省武汉市一初慧泉2021-2022学年度九年级上学期12月考物理试题（word版）

这是一份湖北省武汉市一初慧泉2021-2022学年度九年级上学期12月考物理试题（word版），共6页。

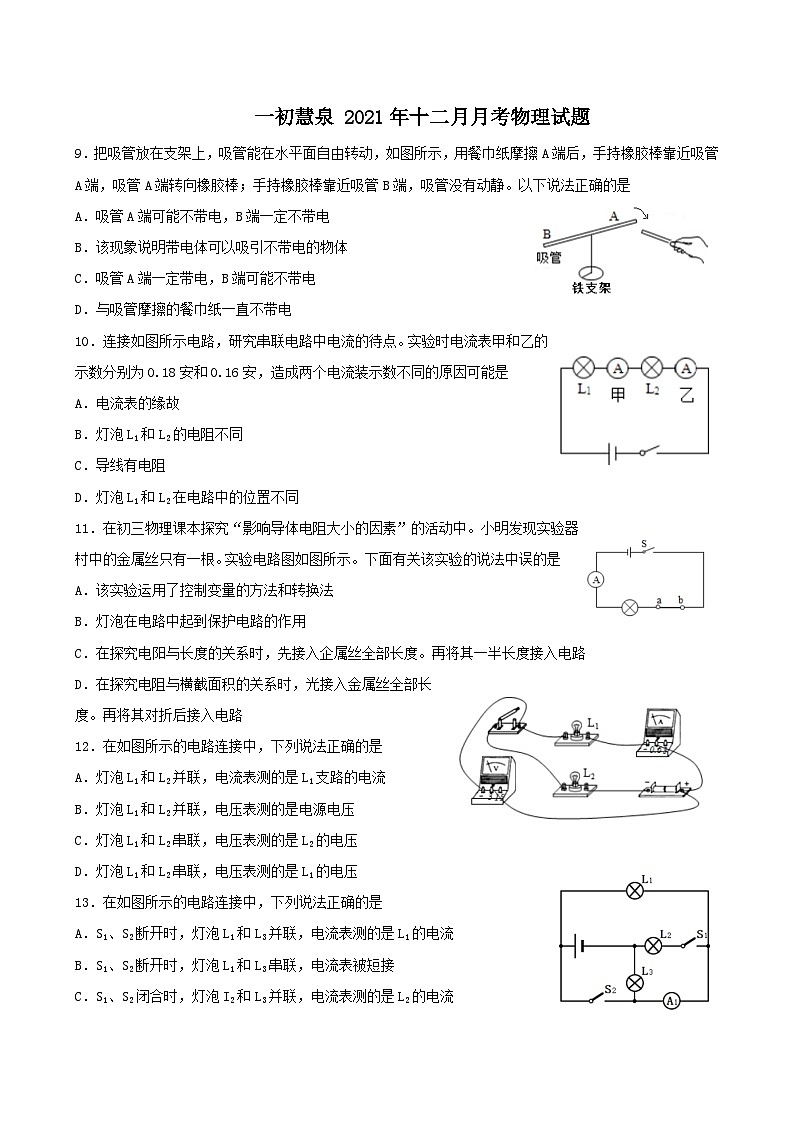

A．吸管A端可能不带电，B端一定不带电
B．该现象说明带电体可以吸引不带电的物体
C．吸管A端一定带电，B端可能不带电
D．与吸管摩擦的餐巾纸一直不带电
10．连接如图所示电路，研究串联电路中电流的待点。实验时电流表甲和乙的示数分别为0.18安和0.16安，造成两个电流装示数不同的原因可能是
A．电流表的缘故
B．灯泡L1和L2的电阻不同
C．导线有电阻
D．灯泡L1和L2在电路中的位置不同
11．在初三物理课本探究“影响导体电阻大小的因素”的活动中。小明发现实验器村中的金属丝只有一根。实验电路图如图所示。下面有关该实验的说法中误的是
A．该实验运用了控制变量的方法和转换法
B．灯泡在电路中起到保护电路的作用
C．在探究电阳与长度的关系时，先接入企属丝全部长度。再将其一半长度接入电路
D．在探究电阻与横截面积的关系时，光接入金属丝全部长度。再将其对折后接入电路
12．在如图所示的电路连接中，下列说法正确的是
A．灯泡L1和L2并联，电流表测的是L1支路的电流
B．灯泡L1和L2并联，电压表测的是电源电压
C．灯泡L1和L2串联，电压表测的是L2的电压
D．灯泡L1和L2串联，电压表测的是L1的电压
13．在如图所示的电路连接中，下列说法正确的是
A．S1、S2断开时，灯泡L1和L3并联，电流表测的是L1的电流
B．S1、S2断开时，灯泡L1和L3串联，电流表被短接
C．S1、S2闭合时，灯泡I2和L3并联，电流表测的是L2的电流
D．S1、S2闭合时，灯泡L1、L2和L3并联，电流表测的是L1的电流
14．如图所示的台秤原理图，电源电压恒定。能满足“物体质量增大时，电压表或电流表示数也增大”要求的是
A B C D
15．如图是小强在做“探究非联电路中电压的特点”实验时连接的实物电路。当开关闭合时，发现灯L1、灯L2均不亮。将电压表的正接线柱接在A点。负接线柱分别接B、C时，电压表无示数；接D点(两节电池的中间接线柱)时发现电压表指针反向偏转。则出现此故障的原因可能是
A．L1断路B．甲电池断路
C．开关断路D．乙电池断路
I6．如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P由B端向A端滑动一段距离，电压表V1、V2示数的变化量分别为△U1、△U2，电流表示致的变化量为△I(变化量都取正数)，下列判断中正确的是
A．定位电阻R1的阻值为△U2/△I
B．电阻R1消耗的电功率减少了△U1·△I
C．电压表V1、V2及电流装示数都变大
D．电压表V2示数与电流表示数的比值不变
17．如图所示的电路中，电源电压保持不变。当开关S闭合，S1断开，甲、乙两个表为电流表时，两电流表示数I甲：I乙＝3:5；当开关S1和S都闭合，甲、乙两表为电压表时，两电压表示数U甲:U乙和R1、R2消耗的功率P1':P2'分别为
A．5:2 3:2 B．2:3 4:9
C．5:2 2:3 D．2:3 9:4
18．如图所示的电路中，电源电压为6V，灯L上标有“4V 0.5A”且灯泡的电压随电流变化的图像如图乙所示滑动变阻器上标有“20Ω 1A”的字样，闭合开关，当滑片P移到中点时，下列说法正确的是
A．此时灯L的电阻为8Ω
B．此时电路消耗的电功率为3W

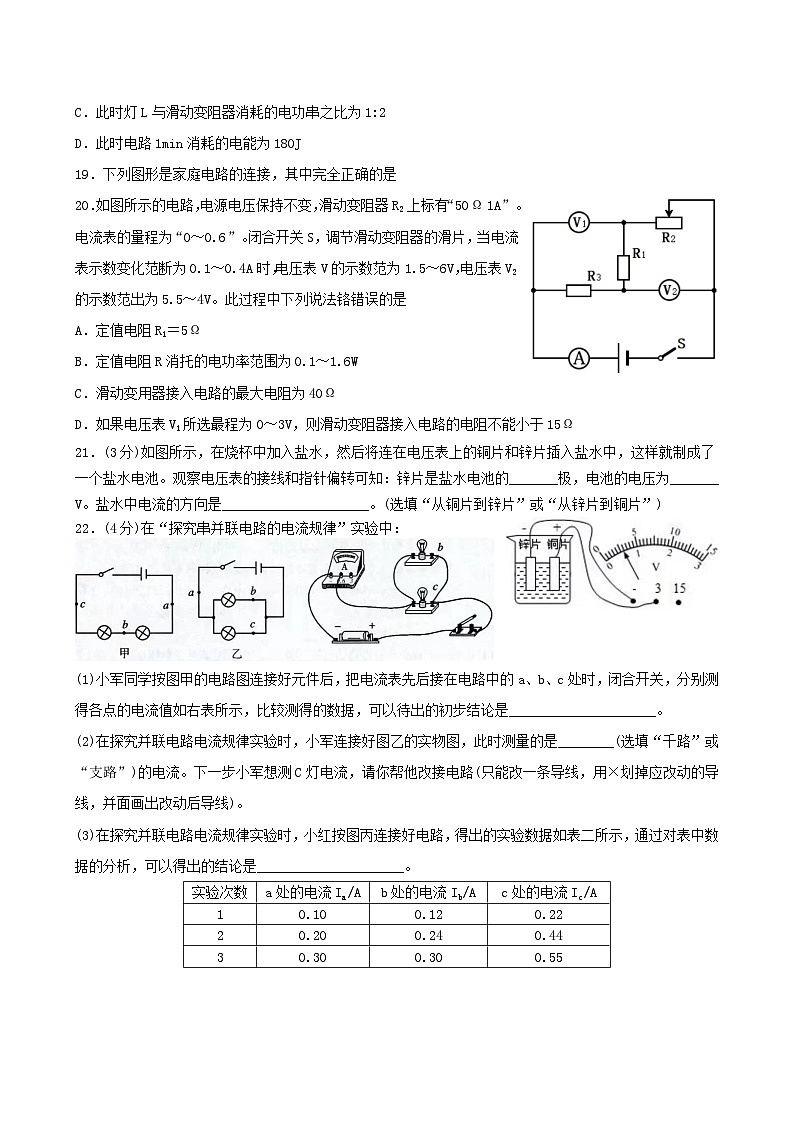

C．此时灯L与滑动变阻器消耗的电功串之比为1:2
D．此时电路1min消耗的电能为180J
19．下列图形是家庭电路的连接，其中完全正确的是
20．如图所示的电路，电源电压保持不变，滑动变阻器R2上标有“50Ω 1A”。电流表的量程为“0～0.6”。闭合开关S，调节滑动变阻器的滑片，当电流表示数变化范断为0.1～0.4A时，电压表V的示数范为1.5～6V，电压表V2的示数范出为5.5～4V。此过程中下列说法铬错误的是
A．定值电阻R1＝5Ω
B．定值电阻R消托的电功率范围为0.1～1.6W
C．滑动变用器接入电路的最大电阻为40Ω
D．如果电压表V1所选最程为0～3V，则滑动变阻器接入电路的电阻不能小于15Ω
21．(3分)如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知：锌片是盐水电池的_______极，电池的电压为_______ V。盐水中电流的方向是_____________________。(选填“从铜片到锌片”或“从锌片到铜片”)
22．(4分)在“探究串并联电路的电流规律”实验中：
(1)小军同学按图甲的电路图连接好元件后，把电流表先后接在电路中的a、b、c处时，闭合开关，分别测得各点的电流值如右表所示，比较测得的数据，可以待出的初步结论是_____________________。
(2)在探究并联电路电流规律实验时，小军连接好图乙的实物图，此时测量的是________(选填“千路”或“支路”)的电流。下一步小军想测C灯电流，请你帮他改接电路(只能改一条导线，用×划掉应改动的导线，并面画出改动后导线)。
(3)在探究并联电路电流规律实验时，小红按图丙连接好电路，得出的实验数据如表二所示，通过对表中数据的分析，可以得出的结论是_____________________。
23．(2分+5分)探究“电流与电阻的关系”实验中，已知中源电压为6V且保持不变，实验用到的定值电阻R的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω，可供选用的两只滑动变阻器的规格分别为“25Ω 2A”、“50Ω 0.5A”。
(1)请按电路图将实物图(图乙)连接完整(要求滑片P向左滑时接入电阻变大)。
(2)闭合开关后小华发现，无论怎样移动滑动变阻器的滑片P，电流表指针几乎不动。电压表指针有示数且不变，原因可能是_____________________。
(3)实验中，若保证电压表的示数为2.5V不变，将定值电阻R的阻值由20Ω更换为15Ω，为了保持电压表的示数不变，应将滑动变阻器的滑片相对上次实验向_______(选填“左”或“右”)移动；如果选择“25Ω 2A”的滑动变阻器，则选______________的定值电阻不能完成实验。
(4)实验中，若保证电压表的示数为3V不变，为完成用五个定位电阻进行实验，如果使用的滑动变阻器的规格为“50Ω 0.5A”。则他选择定值电阻的阻值范围是______________。
(5)某同学重做该实验时实验数据如下表所示，将定值电阻的阻值从 10Ω换成20Ω后，立即观察电流表示数，这个示数是__________。
24．(5分)如图甲是小明连接的测量标有“2.5V”字样的某小灯泡电阻的实验电路。
(1)连接实物电路电路时，开关应处于断开状态，沿动变阻器的沿片应调到最______端(选填“右”或者“左”)。
(2)检查电路无误后，闭合开关，移动沿片，使电压丧的示致为2.5V，电流装读数如图乙。示数是______
A，小灯泡正带发光，此时灯丝的电阻为______Ω(保留一位小数)。向______(填“左”或“右”)移动滑动变阻器滑片，灯泡两端电压逐次下降，灯丝温度出不断降低。测量数据如表。
(3)对比不同电压下小灯泡的阻值，把你的发现写成其有概括性的一句话：
_______________________________________________________________________________。
25．(4分)小婷同学在探究“电流通过导体产生热量的多少与什么因素有关”时采用了如图所示的实验装置。请仔细观杂甲、乙两图。
(1)实验中通过观察两个U形管中_________________的变化来比较电流通过电阻丝产生的热量的多少。
(2)如甲图所示的装置是用来研究电流通过导体产生的热量与导体的_________________的关系。
(3)由乙图所示的实验现象可以得到的结论是在电阻相同、通电时间相向的情况下，通过导体的________越大，电流通过导体产生的热量越多。
(4)乙图所示的实验中若通电一段时间发现左右两侧U形管中的现象完全相同，其原因是______________ ________________________________。
26．(3分)某同学观察到他家里的电能表及空气开关如图所示，电能表上标识的“10(20)A”表示这个电能表的____________电流为10A。他家同时工作的用电器的总功率不纯超过____________W。该同学家的进户线是__________(填序号)。
27．(8分)图甲为某款新型电饭煲，额定电压为220V。它采用了“聪明火”技术，智能化地控制不同时间段的烹饪温度，以得到食物最佳的营养和口感，图乙为其电路原理图，R1和R2为电阻不变的电热丝，S1是自动控制开关。将电饭煲接入220V电路中。在电饭煲工作的30min内，它消耗的电功率随时间变化的图象如图丙所示。求：
(1)0～30 min，电饭煲产生的总热量；
(2)S和S1均闭合，电路中的总电流；
(3)在某一次煮饭的时候，家里的其他用电器都关闭，观察家里标有“600r/(kW·h)”字样前电能表转盘在35min内转过了198转，则电饭货以660W功率烹饪的时回赵多少?
实验次数
a处的电流Ia/A
b处的电流Ib/A
c处的电流Ic/A
1
0.10
0.12
0.22
2
0.20
0.24
0.44
3
0.30
0.30
0.55
实验次数
1
2
3
4
5
6
发光情况
明亮
较亮
不很亮
较暗
微光
熄灭
电压U/V
2.5
2.1
1.7
1.3
0.9
0.5
电流I/A
0.26
0.24
0.21
0.19
0.16
电阻R/Ω
8.1
7.1
6.2
4.7
3.1
