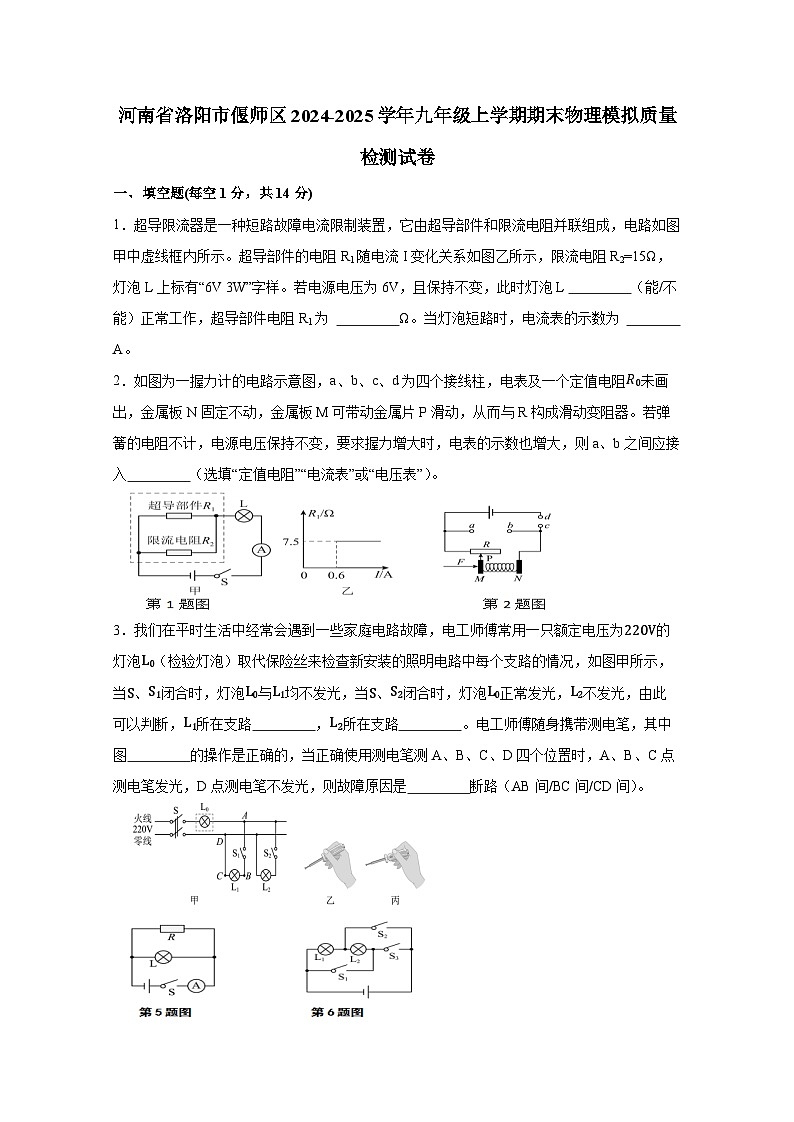

河南省洛阳市偃师区2024-2025学年九年级上册期末物理模拟质量检测试卷（附答案）

这是一份河南省洛阳市偃师区2024-2025学年九年级上册期末物理模拟质量检测试卷（附答案），共9页。试卷主要包含了填空题，选择题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1．超导限流器是一种短路故障电流限制装置，它由超导部件和限流电阻并联组成，电路如图甲中虚线框内所示。超导部件的电阻R1随电流I变化关系如图乙所示，限流电阻R2=15Ω，灯泡L上标有“6V 3W”字样。若电源电压为6V，且保持不变，此时灯泡L （能/不能）正常工作，超导部件电阻R1为 Ω。当灯泡短路时，电流表的示数为 A。
2．如图为一握力计的电路示意图，a、b、c、d为四个接线柱，电表及一个定值电阻R0未画出，金属板N固定不动，金属板M可带动金属片P滑动，从而与R构成滑动变阻器。若弹簧的电阻不计，电源电压保持不变，要求握力增大时，电表的示数也增大，则a、b之间应接入 （选填“定值电阻”“电流表”或“电压表”）。
3．我们在平时生活中经常会遇到一些家庭电路故障，电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图甲所示，当S、S1闭合时，灯泡L0与L1均不发光，当S、S2闭合时，灯泡L0正常发光，L2不发光，由此可以判断，L1所在支路 ，L2所在支路 。电工师傅随身携带测电笔，其中图 的操作是正确的，当正确使用测电笔测A、B、C、D四个位置时，A、B、C点测电笔发光，D点测电笔不发光，则故障原因是 断路（AB间/BC间/CD间）。

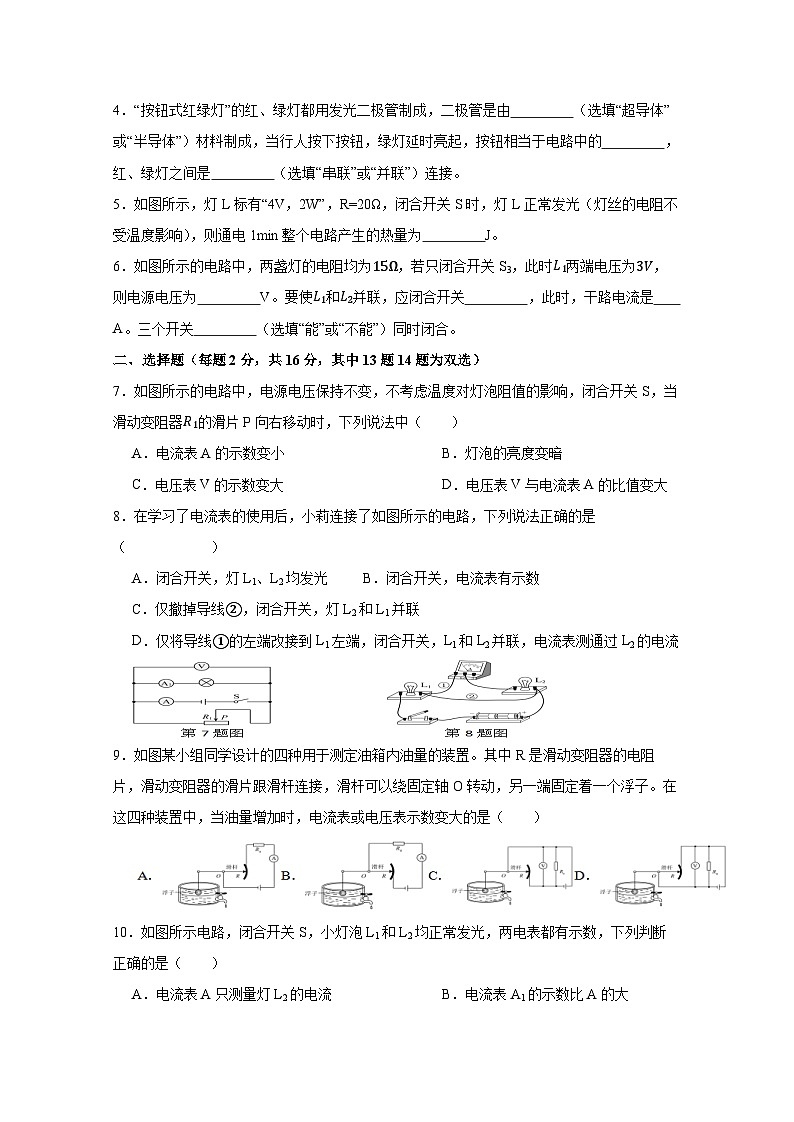

4．“按钮式红绿灯”的红、绿灯都用发光二极管制成，二极管是由 （选填“超导体”或“半导体”）材料制成，当行人按下按钮，绿灯延时亮起，按钮相当于电路中的 ，红、绿灯之间是 （选填“串联”或“并联”）连接。
5．如图所示，灯L标有“4V，2W”，R=20Ω，闭合开关S时，灯L正常发光（灯丝的电阻不受温度影响），则通电1min整个电路产生的热量为 J。
6．如图所示的电路中，两盏灯的电阻均为15Ω，若只闭合开关S3，此时L1两端电压为3V，则电源电压为 V。要使L1和L2并联，应闭合开关 ，此时，干路电流是 A。三个开关 （选填“能”或“不能”）同时闭合。
二、选择题（每题2分，共16分，其中13题14题为双选）
7．如图所示的电路中，电源电压保持不变，不考虑温度对灯泡阻值的影响，闭合开关S，当滑动变阻器R1的滑片P向右移动时，下列说法中（ ）
A．电流表A的示数变小B．灯泡的亮度变暗
C．电压表V的示数变大D．电压表V与电流表A的比值变大
8．在学习了电流表的使用后，小莉连接了如图所示的电路，下列说法正确的是（ ）
A．闭合开关，灯L1、L2均发光 B．闭合开关，电流表有示数
C．仅撤掉导线②，闭合开关，灯L2和L1并联
D．仅将导线①的左端改接到L1左端，闭合开关，L1和L2并联，电流表测通过L2的电流
9．如图某小组同学设计的四种用于测定油箱内油量的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。在这四种装置中，当油量增加时，电流表或电压表示数变大的是（ ）
10．如图所示电路，闭合开关S，小灯泡L1和L2均正常发光，两电表都有示数，下列判断正确的是（ ）

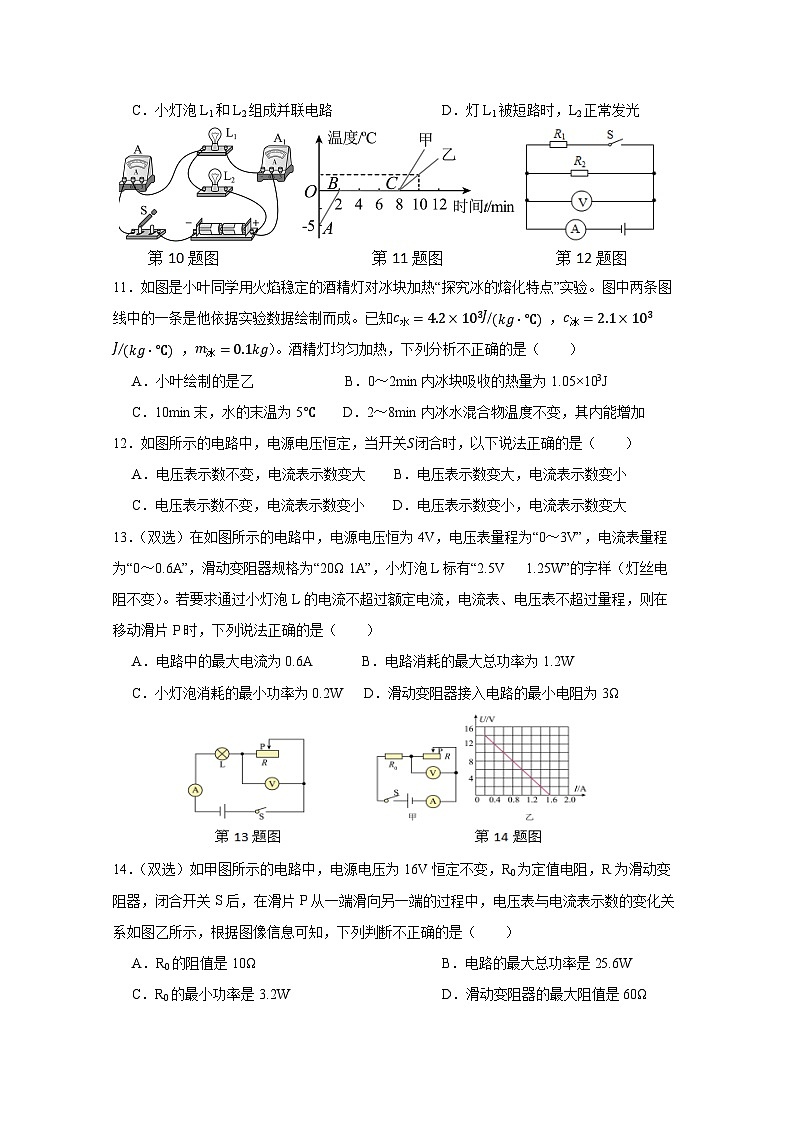

A．电流表A只测量灯L2的电流B．电流表A1的示数比A的大
C．小灯泡L1和L2组成并联电路D．灯L1被短路时，L2正常发光
11．如图是小叶同学用火焰稳定的酒精灯对冰块加热“探究冰的熔化特点”实验。图中两条图线中的一条是他依据实验数据绘制而成。已知c水=4.2×103Jkg⋅℃ ，c冰=2.1×103Jkg⋅℃ ，m冰=0.1kg）。酒精灯均匀加热，下列分析不正确的是（ ）
A．小叶绘制的是乙 B．0～2min内冰块吸收的热量为1.05×103J
C．10min末，水的末温为5℃ D．2～8min内冰水混合物温度不变，其内能增加
12．如图所示的电路中，电源电压恒定，当开关S闭合时，以下说法正确的是（ ）
A．电压表示数不变，电流表示数变大 B．电压表示数变大，电流表示数变小
C．电压表示数不变，电流表示数变小 D．电压表示数变小，电流表示数变大
13．（双选）在如图所示的电路中，电源电压恒为4V，电压表量程为“0～3V”，电流表量程为“0～0.6A”，滑动变阻器规格为“20Ω 1A”，小灯泡L标有“2.5V 1.25W”的字样（灯丝电阻不变）。若要求通过小灯泡L的电流不超过额定电流，电流表、电压表不超过量程，则在移动滑片P时，下列说法正确的是（ ）
A．电路中的最大电流为0.6A B．电路消耗的最大总功率为1.2W
C．小灯泡消耗的最小功率为0.2W D．滑动变阻器接入电路的最小电阻为3Ω
14．（双选）如甲图所示的电路中，电源电压为16V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P从一端滑向另一端的过程中，电压表与电流表示数的变化关系如图乙所示，根据图像信息可知，下列判断不正确的是（ ）
A．R0的阻值是10ΩB．电路的最大总功率是25.6W
C．R0的最小功率是3.2WD．滑动变阻器的最大阻值是60Ω
三、作图题（每题2分，共4分）
15．如图中所示，在电路图的圆圈内填入A或V后成为电流表或电压表的元件符号，要求开关S闭合时，电路为并联电路。
16．按题目要求作图：如图所示，A为带开关和指示灯的三孔插座；断开开关，插座不能供电，指示灯不亮；若指示灯损坏，闭合开关后插孔仍能供电。请画出正确的连接方式。

第15题图 第16题图 第17题图
四、实验探究题（每空1分，共19分）
17．下面是探究焦耳定律的实验：
（1）如图所示实验装置，通过观察 来比较电阻产生电热的多少；
（2）若观察甲、乙两实验装置，可以得出的结论是：电流和通电时间一定时， 越大，产生的热量越多；
（3）若观察乙、丙两实验装置，通过电阻R2的电流 （填“大于”、“小于”或“等于”）通过电阻R3的电流。这是在探究电流对电热的影响；
18．如图所示，小华利用甲、乙、丙三图中完全相同的装置，探究“不同物质吸热升温的现象”及“燃料燃烧放出的热量”两个实验。
（1）比较不同燃料的热值：应选择 两图进行实验；燃料完全燃烧放出的热量，是通过 来反映的（温度计上升的示数/加热时间）；
（2）比较不同物质吸热升温的特点：应选择 两图进行实验；不同物质吸热的多少是通过 （温度计示数/加热时间）来反映的；
（3）三幅图中烧杯中液体的质量 （均要/不一定都要）相同；
（4）若图甲烧杯中为500mL的水，若10g酒精燃烧后放出的热量全部被水吸收时，温度计示数升高了20℃，水的比热容为4.2×103J/(kg⋅℃)，则酒精的热值是 Jkg，实际由于酒精未完全燃烧及热量散失，这种方法测出的燃料热值与实际相比 （偏大/偏小/一样）；
（5）实验完成后，小华用相同的加热装置分别对质量为0.3kg的水和0.7kg的另一种液体进行加热，实验数据如图丁所示。另一种液体比热容为 J/(kg⋅℃)[c水=4.2×103J/(kg⋅℃)]。
19．在“测定小灯泡的电功率”的实验中，小明同学选用了如图甲所示的器材，其中电源电压为6V，小灯泡的额定电压为2. 5V（灯丝电阻约为10Ω），滑动变阻器的铭牌“20Ω 1A”。
（1）小明同学连接好电路后闭合开关，发现小灯泡没有发光，电压表无示数，电流表的指针有明显偏转，则故障可能是 。
（2）排除故障后，小明同学将滑片移到某位置时，电压表的示数如图乙所示，为了测量小灯泡的额定功率，小明应将滑动变阻器的滑片向 （选填“A”或“B”）端移动。
（3）小明同学根据实验测得的数据，绘制出了小灯泡中的电流随它两端电压变化的关系图象如图丙所示，分析图象可知：小灯泡的额定功率为 W。
（4）小华同学认为不用电流表也可以测量小灯泡的额定功率，于是她找来一个阻值为5Ω的定值电阻R0，设计了如图丁所示的电路，测量额定电压为3. 8V小灯泡的额定功率。正确连接电路后，其操作如下：
①闭合开关S和S2，断开S1，移动滑片P，使电压表的示数为3. 8V；
②保持滑片P的位置不变，闭合开关S和S1，断开S2，记下电压表的示数为5. 3V；
③小灯泡的额定电功率P额= W。
五、计算题（第20题8分，第21题9分，共17分）
20．“绿色出行，低碳生活”，新能源汽车靠电池提供能量，具有环保节能、高效等优势，已成为人们日常使用的重要交通工具。如图所示是一款新型电动汽车，该电动汽车内部的电池能量为46kW·h，电动机工作时电能转化为机械能的效率为80%，该电动汽车一直在水平道路上行驶。（已知q汽油=4.6×107J/kg，g=10N/kg，1kW·h=3.6×106J）求：
（1）该汽车以额定功率9.2kW匀速行驶，当速度为36km/h时，所受平均阻力；
（2）该汽车电池充满电后使用，以36km/h的速度在9.2kW的额定功率下最多可以匀速行驶的路程；
（3）若燃油汽车把汽油燃烧放出的能量转化为机械能的效率为20%。与燃油汽车相比电动汽车内部的电池充满一次电来提供机械能，燃油汽车需要燃烧多少千克的汽油？
21．如图是某多功能电饭锅，具有加热和保温两挡功能（S1为总开关，S2为温控开关），其内部有两个加热电阻丝R1和R2（R1的电阻是198Ω，R2的电阻是44Ω）。某次将2kg初温为20℃的米和水加热到100℃，然后自动转入保温状态。下表是电饭锅铭牌上的部分参数，求解下列问题。[米和水混合物的比热容为4.0×103J/kg⋅℃]
（1）加热过程中，米和水吸收的热量；
（2）正常加热时，通过电路的电流；
（3）请你在虚线框内画出电饭锅的电路图，并结合所画的电路图说明开关是何种状态时电饭锅处于加热状态。
答案
1．能；0；1.2
2．电压表
3．断路；短路；丙；CD间
4．半导体；开关；并联
5．168
6．；S1、S2；0.8；不能
7．A,D
8．D
9．B
10．C
11．B
12．A
13．C,D
14．C,D
15．
16．
17．液面的高度；电阻；大于
18．甲丙；温度计上升示数；甲乙；加热时间；均要；4.2×106；偏小；0.9×103
19．小灯泡短路；A；0. 625；1. 14
20．（1）920N；（2）144km；（3）14.4kg
21．（1）6.4×105J；（2）5A；（3） ，加热状态
