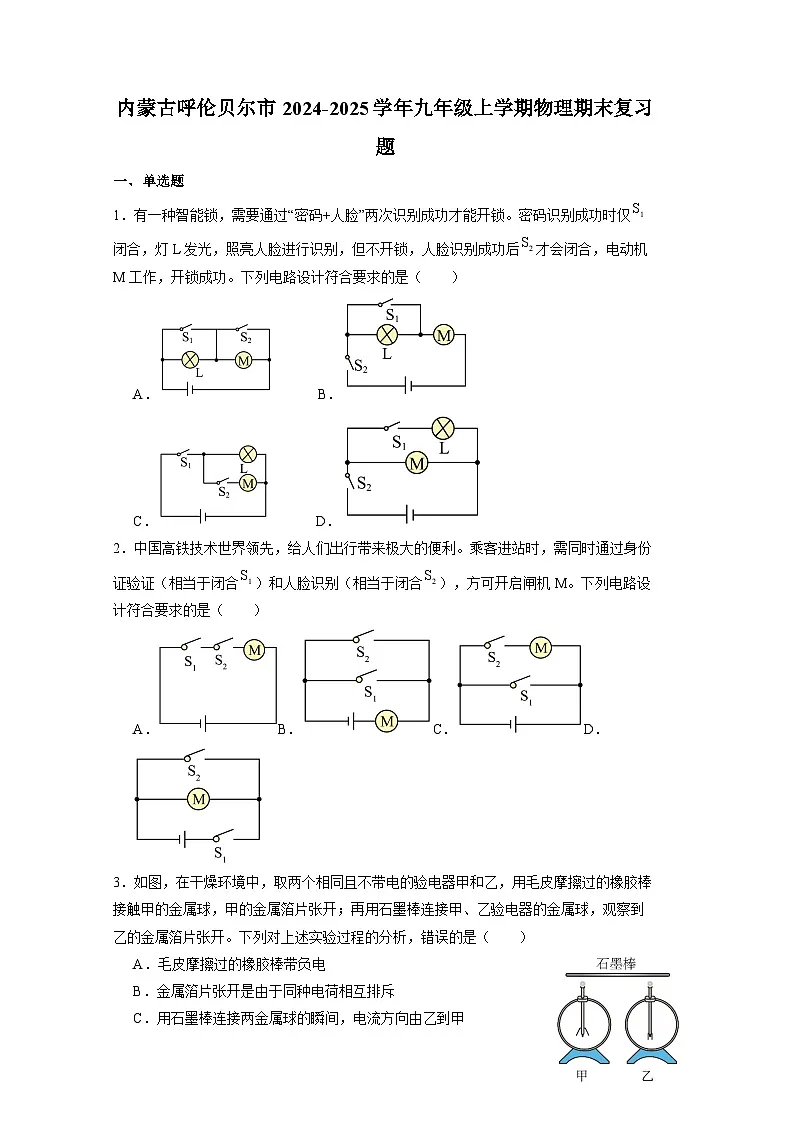

内蒙古呼伦贝尔市2024-2025学年九年级上册物理期末复习题（附答案）

这是一份内蒙古呼伦贝尔市2024-2025学年九年级上册物理期末复习题（附答案），共14页。试卷主要包含了单选题，填空题，作图题，实验题，综合题，计算题等内容，欢迎下载使用。
1．有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。密码识别成功时仅闭合，灯L发光，照亮人脸进行识别，但不开锁，人脸识别成功后才会闭合，电动机M工作，开锁成功。下列电路设计符合要求的是（ ）
A． B．
C． D．
2．中国高铁技术世界领先，给人们出行带来极大的便利。乘客进站时，需同时通过身份证验证（相当于闭合）和人脸识别（相当于闭合），方可开启闸机M。下列电路设计符合要求的是（ ）
A．B．C．D．
3．如图，在干燥环境中，取两个相同且不带电的验电器甲和乙，用毛皮摩擦过的橡胶棒接触甲的金属球，甲的金属箔片张开；再用石墨棒连接甲、乙验电器的金属球，观察到乙的金属箔片张开。下列对上述实验过程的分析，错误的是（ ）
A．毛皮摩擦过的橡胶棒带负电
B．金属箔片张开是由于同种电荷相互排斥
C．用石墨棒连接两金属球的瞬间，电流方向由乙到甲

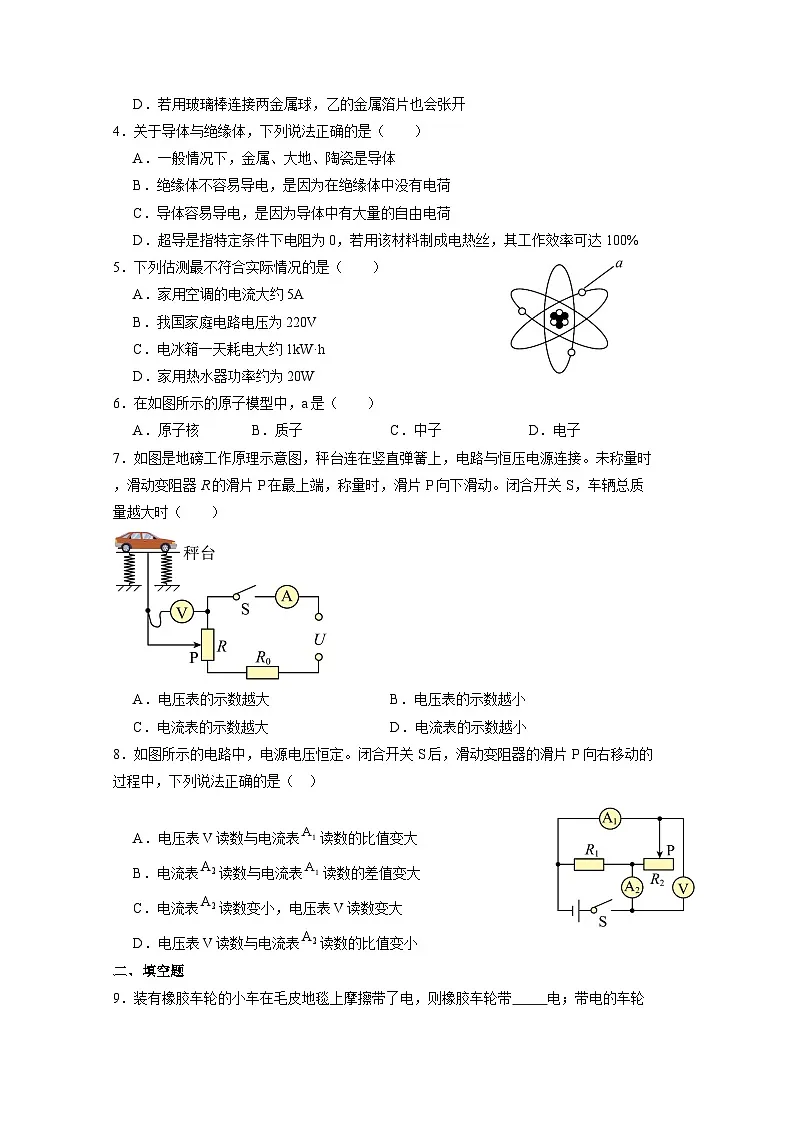

D．若用玻璃棒连接两金属球，乙的金属箔片也会张开
4．关于导体与绝缘体，下列说法正确的是（ ）
A．一般情况下，金属、大地、陶瓷是导体
B．绝缘体不容易导电，是因为在绝缘体中没有电荷
C．导体容易导电，是因为导体中有大量的自由电荷
D．超导是指特定条件下电阻为0，若用该材料制成电热丝，其工作效率可达100%
5．下列估测最不符合实际情况的是（ ）
A．家用空调的电流大约5A
B．我国家庭电路电压为220V
C．电冰箱一天耗电大约1kW·h
D．家用热水器功率约为20W
6．在如图所示的原子模型中，a是（ ）
A．原子核B．质子C．中子D．电子
7．如图是地磅工作原理示意图，秤台连在竖直弹簧上，电路与恒压电源连接。未称量时，滑动变阻器R的滑片P在最上端，称量时，滑片P向下滑动。闭合开关S，车辆总质量越大时（ ）
A．电压表的示数越大B．电压表的示数越小
C．电流表的示数越大D．电流表的示数越小
8．如图所示的电路中，电源电压恒定。闭合开关S后，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（ ）
A．电压表V读数与电流表读数的比值变大
B．电流表读数与电流表读数的差值变大
C．电流表读数变小，电压表V读数变大
D．电压表V读数与电流表读数的比值变小
二、填空题

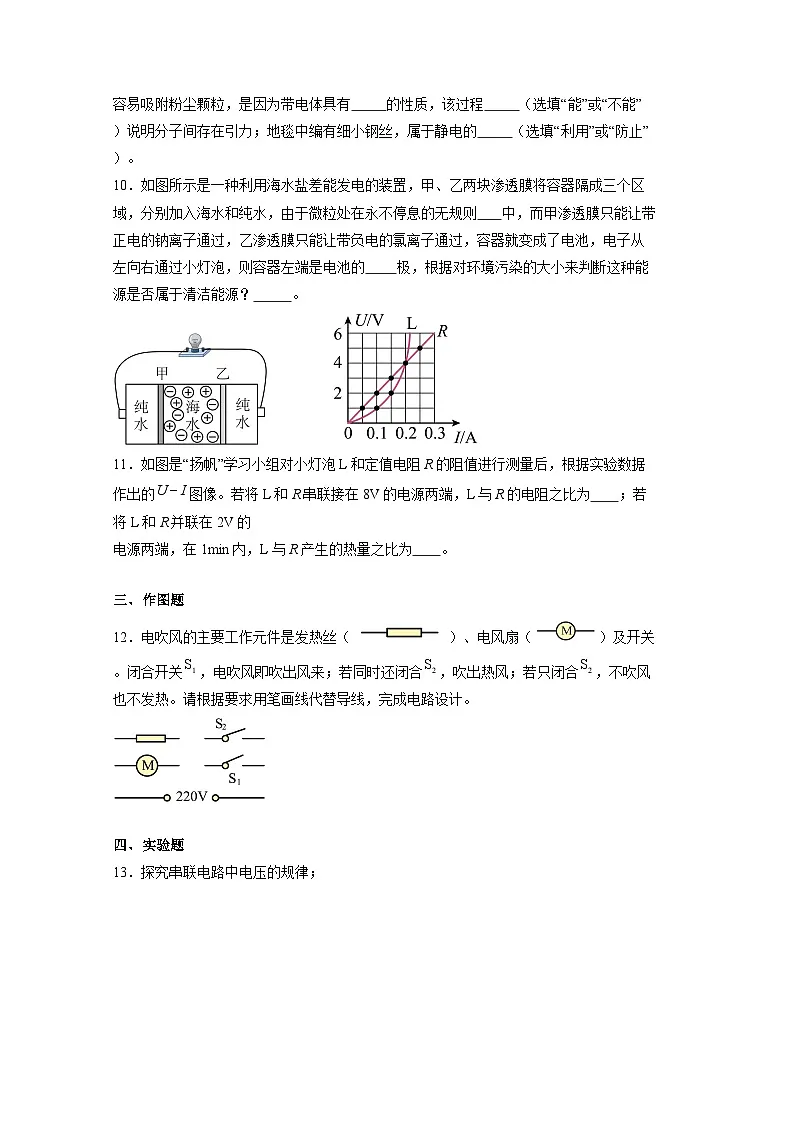

9．装有橡胶车轮的小车在毛皮地毯上摩擦带了电，则橡胶车轮带 电；带电的车轮容易吸附粉尘颗粒，是因为带电体具有 的性质，该过程 （选填“能”或“不能”）说明分子间存在引力；地毯中编有细小钢丝，属于静电的 （选填“利用”或“防止”）。
10．如图所示是一种利用海水盐差能发电的装置，甲、乙两块渗透膜将容器隔成三个区域，分别加入海水和纯水，由于微粒处在永不停息的无规则 中，而甲渗透膜只能让带正电的钠离子通过，乙渗透膜只能让带负电的氯离子通过，容器就变成了电池，电子从左向右通过小灯泡，则容器左端是电池的 极，根据对环境污染的大小来判断这种能源是否属于清洁能源？ 。

11．如图是“扬帆”学习小组对小灯泡L和定值电阻R的阻值进行测量后，根据实验数据作出的图像。若将L和R串联接在8V的电源两端，L与R的电阻之比为 ；若将L和R并联在2V的
电源两端，在1min内，L与R产生的热量之比为 。
三、作图题
12．电吹风的主要工作元件是发热丝（）、电风扇（）及开关。闭合开关，电吹风即吹出风来；若同时还闭合，吹出热风；若只闭合，不吹风也不发热。请根据要求用笔画线代替导线，完成电路设计。
四、实验题
13．探究串联电路中电压的规律；
（1）根据图甲所示的电路图，用笔画线代替导线将图乙所示电路连接完整；
（2）连接电路时，开关应处于 状态，正确连接电路后，闭合开关，若灯断路，则两端 （选填“有”或“无”）电压；
（3）用电压表分别测出电压和。其中测时，电压表的示数如图丙所示，示数
为 V。接着更换不同规格的灯泡并多次实验，数据记录见表；
①分析表中数据，得到初步结论：串联电路两端的总电压等于各部分电路两端电压 ；
②为使结论更具普遍性，小明将灯泡换成其他类型用电器并多次实验。此外，还可以 。
14．小明同学在做“探究通过导体的电流与电压、电阻的关系”的实验。
(1)小明同学根据图甲连接的实物电路如图乙所示，其中一根导线连接是错误的，请在图乙中将这根线打上“×”，并补画出正确的连线；
(2)闭合开关S，小明发现电流表有示数，电压表无示数，则电路故障可能是 ；
(3)排除故障后，首先探究“通过导体的电流跟导体两端电压的关系”，调节滑动变阻器，测出通过电阻R的电流和对应的电压值如表，由此得出的实验结论是： 。
(4)在“探究通过导体的电流与导体电阻的关系”实验过程中：
①移动变阻器滑片时，眼睛应注视 （填字母）；
A变阻器滑片 B．电压表示数 C．电流表示数
②小明选择了电压恒为6V的电源，5、10、15、20的定值电阻各一个。实验中，滑动变阻器的作用 。当5Ω电阻接入电路中时，对应的电流值如图丙所示，应选用 （填字母）规格的滑动变阻器才能完成4组实验数据的测量。
A“20 1A” B．“100 0.1A” C．“50 1A”
15．科技兴趣小组测量额定电压为2.5V的灯泡L正常发光时的电阻，实验装置如图甲所示。
实验次序
电压/V
电压/V
电压/V
1
1.7
2.9
2
1.3
1.6
2.9
3
1.1
1.8
2.9
U/V
0.5
1.0
1.5
2.0
2.5
I/A
0.05
0.1
0.15
0.2
0.25
（1）请用笔画线代替导线，将图甲所示的实物图连接完整；( )
（2）正确连接电路后，滑动变阻器的滑片从一端移到另一端的过程中（实验过程中曾改变电压表的量程），测得了如表所示的实验数据，根据第 次数据可知，电路出现故障，故障原因是 ，由此也可知电源电压是 V；
（3）实验中滑动变阻器的作用： 、 。小灯泡正常发光时，电流表的示数如图乙所示，则灯泡L正常发光时的电阻约为 （结果保留一位小数）；
（4）兴趣小组的其中一位同学对灯泡的电阻提出了不同看法，他认为应将所测电阻取平均值以减小实验误差，你同意该同学的看法吗？ ；说说自己的理由： ；
（5）实验装置中有“ ”“ ”两种规格的滑动变阻器，此实验中选用的滑动变阻器规格应为 。
16．学生小组利用现有器材：电源（6V）、阻值不超过20Ω的多个定值电阻、待测电阻、电流表、电压表、滑动变阻器（50Ω 2A）、开关、导线若干，完成多个电学实验。
（1）研究电流与电压的关系。
①设计电路并画出电路图如图甲所示；
②依据电路图选用部分器材连接电路。请用笔画线代替导线将图乙实物电路连接完整，导线不要交叉；
③将滑片调至阻值最大处，闭合开关，移动滑片，发现电流表与电压表均无示数，故障可能是 （写出一处即可），查找故障，排除故障；
④闭合开关，移动滑片，多次改变定值电阻两端的电压和通过它的电流。记录数据并绘制如图丙所示的I-U图象。分析图象可得：电阻一定时， 。本实验选用的是 Ω的定值电阻；
（2）将图乙中的定值电阻调换为 ，还可以完成 实验（写出一个实验名称即可）。本实验收集多组数据的目的是 。
五、综合题
17．小明家买了一个既可烤肉、又可以吃火锅的多档位电火锅，其内部电路原理如图所示，部分参数如表所示，均为发热电阻，的阻值为。旋转开关S，让其和触点1和2、2和3或3和4接触时，可实现不同档位的转换；
（1）使用中温档时旋转开关应该旋转到跟 触点接触的位置，简单说明理由 ；
（2）电加热器电路中的阻值各为 、 ；
（3）在高温档模式下，向锅内装温度为的水，高温档连续正常工作，水温升高到，这时电火锅的加热效率是 。[电热丝的电阻不随温度变化，，水吸收的热量跟电火锅消耗的电能的比值叫做加热效率]
实验次数
电压表示数/V
电流表示数/A
灯泡亮度
1
1
0.2
较暗
2
2.5
正常发光
3
2.8
0.32
强烈发光
4
6
0
不发光
物理量
参数
额定电压
中温档功率
低温档功率
六、计算题
18．生活垃圾加工成固体燃料的技术正在逐渐得到广泛应用。目前，很多城市都已经开始采用这种技术，将生活垃圾加工成RDP燃料块，以供生产生活使用。若使用RDP燃料烧水，炉子的效率为30%，将100kg的水由20℃烧开（标准大气压下），已知RDP燃料的热值，水的比热容为。求：
(1)此过程中水吸收的热量；
(2)此过程中燃烧RDP燃料的质量。
19．小亮用电热水壶将质量为1.5kg、初温为20℃的水加热到80℃，在只有电热水壶工作的情况下，他观察到家中标有“”的电能表的指示灯在240s内闪烁了144次，已知水的比热容为。求：
（1）水吸收的热量；
（2）电热水壶的实际功率；
（3）电热水壶的工作效率。
20．月球上盖房子，真的遥不可及吗？我国某高校科研团队提出设想：利用月球土壤烧制出月壤砖，为人类在月球上建起科研基地做准备。如图甲所示，是“飞天”兴趣小组为月球科研基地工作人员设计的一款节能水暖电热毯，主要特点是A、B两区既可以单独使用，也可以同时使用，从而达到节能高效的目的。简化电路如图乙所示，电源电压U=220V，，均为电热丝，。已知水的比热容，求：
（1）单独使用A区时，若将电热毯中质量为0.5kg的水从20℃加热到50℃，用时600s：
①水吸收的热量；
②消耗的电能W；
③正常工作时的加热效率η（结果保留一位小数）；
（2）如果同时使用A区和B区，电路中的总功率P。
21．某电热水壶具有加热和保温的功能，其铭牌和工作电路如图所示，虚线框内的加热部位由定值电阻R0和R1（最大阻值为840的可变电阻）构成；可以将滑片滑在滑阻一端到另一端之间的任意位置，通过调节R1可改变电热水壶的功率，进而调控水的温度。
(1)R0的阻值为多少？
(2)在保温状态下，电热水壶每秒向外散失的热量Q跟电热水壶表面温度与环境温度的温差关系如图丙所示（壶内水温跟壶表面温度一致），当R1=510时，在温度为20℃的房间使用，该电热水壶将水温保持在多少？（该热水壶处于额定电压）
(3)将该电热水以最大功率的状态接入电路，关闭其他用电器，发现标有“3000imp/kW·h”的电能表在1分钟内，小灯闪烁50次，求实际电压为多少？
答案：
9． 负 吸引轻小物体 不能 防止
10． 运动 负 是清洁能源，因为海水盐差能发电对环境污染小
11．
12．
13． 断开 无 1.20 之和 更换电压不同的电源多次实验
14．(1)
(2)定值电阻短路
(3)电阻一定时，通过的电流与电压成正比
(4) B 控制定值电阻两端电压不变 C
15． 4 灯泡L断路 6 限制电流，保护电路 改变灯泡两端的电压 8.3 不同意 见解析 “ ”
16． 滑动变阻器断路 通过导体的电流与导体两端电压成正比 10 小灯泡 测小灯泡电功率 寻找普遍规律
17． 2和3 当开关S与触点2和3接触时，电路中只有R2，由可知为中温档 66Ω 44Ω 90.9%
18．(1)
(2)2.8kg
题号
1
2
3
4
5
6
7
8


答案
C
A
D
C
D
D
A
A


19．（1）3.78×105J；（2）1800W；（3）87.5%
20．（1），6.6×104J，95%；（2）220W
21．(1)；
(2)；
(3)
17． 2和3 当开关S与触点2和3接触时，电路中只有R2，由可知为中温档 66Ω 44Ω 90.9%
【详解】（2）[3]由于旋转开关S，让其和触点2和3接触时，电路中只有R2，为中温档，所以
[4]旋转开关S，让其和触点1和2接触时，R1与R2串联，为低温档，则总电阻
则
（3）[5]旋转开关S，让其和触点3和4接触时，R2与R3并联，为高温档
锅内装2kg温度为20℃的水，水温升高到70℃，吸收的热量
高温档连续正常工作210s，消耗电能
电火锅的加热效率
18．
（1）根据计算此过程中水吸收的热量为
（2）结合根据计算此过程中燃烧RDP燃料的质量为
19．
解：（1）水吸收的热量为
（2）给水加热过程中，电热水壶消耗的电能是
电热水壶的实际功率
（3）电热水壶的工作效率
20．
解：（1）水吸收的热量为
当闭合S和时，A区单独工作，单独工作的功率为
则消耗的电能为
正常工作时的加热效率为
（2）当S，，都闭合时，A、B两区同时工作，、并联，并联电压相等，，根据可知、功率相等，则如果同时使用A区和B区，电路中的总功率为
21．
（1）由乙图可知，定值电阻R0和滑动变阻器R1串联，由知，当滑动变阻器连入电路的阻值最小时，电路中总电阻最小为R0时，电热水壶的功率最大为1210W，R0的阻值为
（2）当R1=510时，由知，此时电热水壶的功率为
由知，在保温状态下，电热水壶每秒向外散失的热量Q为。由丙图可知，此时电热水壶表面温度与环境温度的温差为，室温为20℃，则电热水壶将水温保持在
（3）标有“3000imp/kW·h”的电能表在1分钟内，小灯闪烁50次，则电流经过该电热水壶做的功为
由知，该电热水壶的实际功率为
该电热水以最大功率的状态接入电路时，滑动变阻器R1接入电路的阻值为0，电路的总电阻为R0，由知，实际电压为
