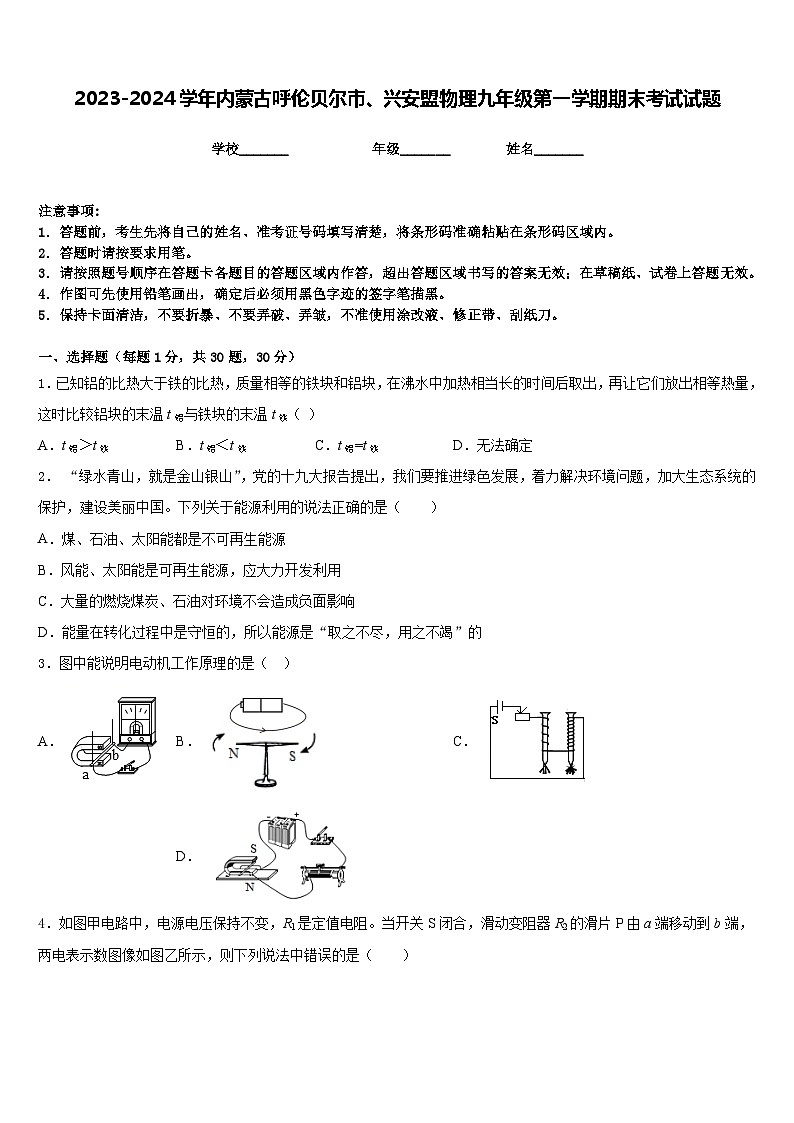

2023-2024学年内蒙古呼伦贝尔市、兴安盟物理九年级第一学期期末考试试题含答案

这是一份2023-2024学年内蒙古呼伦贝尔市、兴安盟物理九年级第一学期期末考试试题含答案，共10页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．已知铝的比热大于铁的比热，质量相等的铁块和铝块，在沸水中加热相当长的时间后取出，再让它们放出相等热量，这时比较铝块的末温t铝与铁块的末温t铁（ ）
A．t铝＞t铁B．t铝＜t铁C．t铝=t铁D．无法确定
2． “绿水青山，就是金山银山”，党的十九大报告提出，我们要推进绿色发展，着力解决环境问题，加大生态系统的保护，建设美丽中国。下列关于能源利用的说法正确的是（ ）
A．煤、石油、太阳能都是不可再生能源
B．风能、太阳能是可再生能源，应大力开发利用
C．大量的燃烧煤炭、石油对环境不会造成负面影响
D．能量在转化过程中是守恒的，所以能源是“取之不尽，用之不竭”的
3．图中能说明电动机工作原理的是（ ）
A． B． C． D．

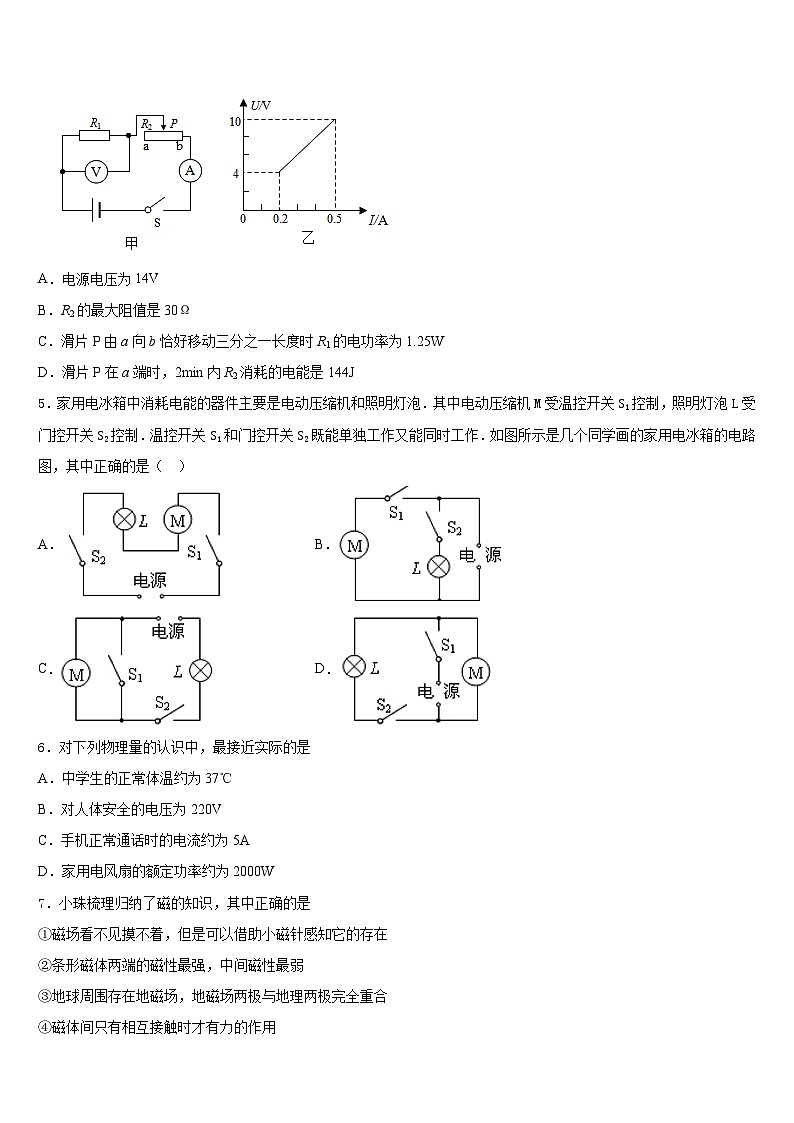

4．如图甲电路中，电源电压保持不变，R1是定值电阻。当开关S闭合，滑动变阻器R2的滑片P由a端移动到b端，两电表示数图像如图乙所示，则下列说法中错误的是（ ）
A．电源电压为14V
B．R2的最大阻值是30Ω
C．滑片P由a向b恰好移动三分之一长度时R1的电功率为1.25W
D．滑片P在a端时，2min内R2消耗的电能是144J
5．家用电冰箱中消耗电能的器件主要是电动压缩机和照明灯泡．其中电动压缩机M受温控开关S1控制，照明灯泡L受门控开关S2控制．温控开关S1和门控开关S2既能单独工作又能同时工作．如图所示是几个同学画的家用电冰箱的电路图，其中正确的是（ ）
A．B．
C．D．
6．对下列物理量的认识中，最接近实际的是
A．中学生的正常体温约为37℃
B．对人体安全的电压为220V
C．手机正常通话时的电流约为5A
D．家用电风扇的额定功率约为2000W
7．小珠梳理归纳了磁的知识，其中正确的是
①磁场看不见摸不着，但是可以借助小磁针感知它的存在
②条形磁体两端的磁性最强，中间磁性最弱
③地球周围存在地磁场，地磁场两极与地理两极完全重合
④磁体间只有相互接触时才有力的作用
A．①②B．②③
C．③④D．①④

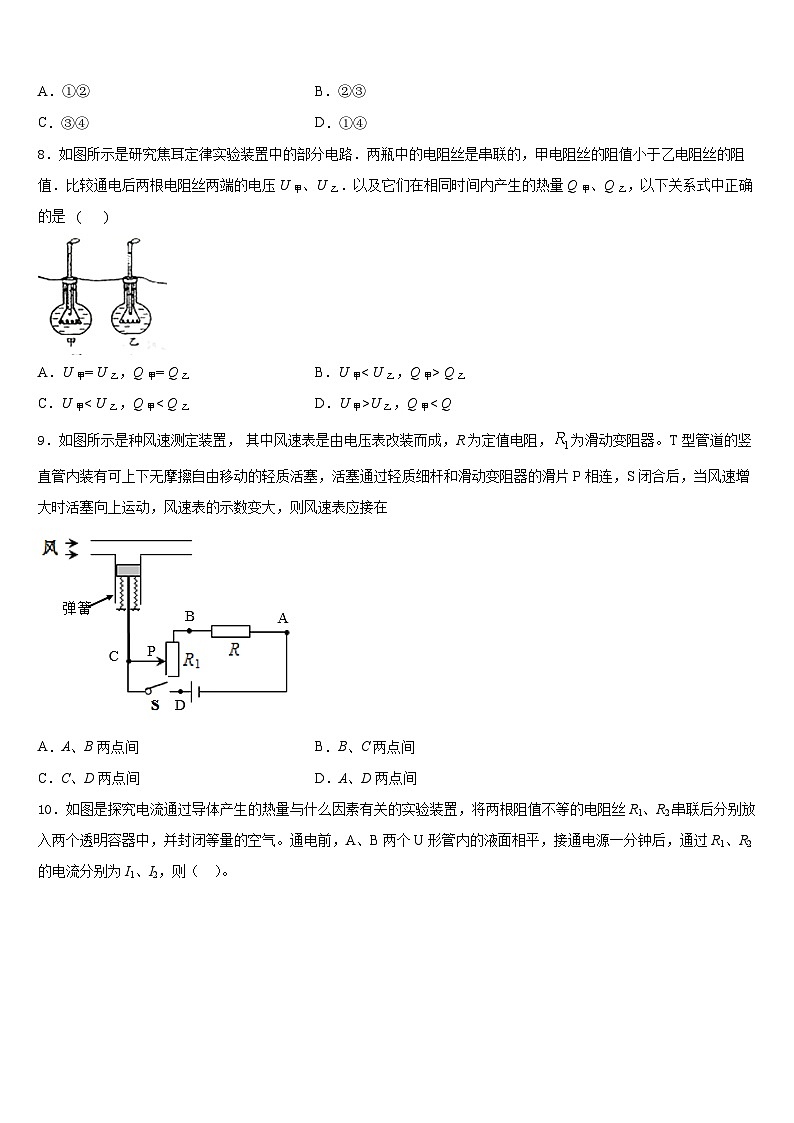

8．如图所示是研究焦耳定律实验装置中的部分电路．两瓶中的电阻丝是串联的，甲电阻丝的阻值小于乙电阻丝的阻值．比较通电后两根电阻丝两端的电压U 甲、U 乙．以及它们在相同时间内产生的热量Q甲、Q乙，以下关系式中正确的是 ( )
A．U甲= U 乙，Q甲= Q乙B．U甲< U 乙，Q甲> Q乙
C．U甲< U 乙，Q甲< Q乙D．U甲>U 乙，Q甲< Q
9．如图所示是种风速测定装置， 其中风速表是由电压表改装而成，R为定值电阻，为滑动变阻器。T型管道的竖直管内装有可上下无摩擦自由移动的轻质活塞，活塞通过轻质细杆和滑动变阻器的滑片P相连，S闭合后，当风速增大时活塞向上运动，风速表的示数变大，则风速表应接在
A．A、B两点间B．B、C两点间
C．C、D两点间D．A、D两点间
10．如图是探究电流通过导体产生的热量与什么因素有关的实验装置，将两根阻值不等的电阻丝R1、R2串联后分别放入两个透明容器中，并封闭等量的空气。通电前，A、B两个U形管内的液面相平，接通电源一分钟后，通过R1、R2的电流分别为I1、I2，则（ ）。
A．I1>I2，A管中的液面较高
B．I1C．I1=I2，A管中的液面较高
D．I1=I2，A管中的液面较低
11．如图所示是电阻甲和乙的U﹣I图像，下列说法中不正确的是（ ）
A．甲是定值电阻，乙的阻值是变化的
B．当乙两端电压为2V时，R乙＝10Ω
C．甲、乙串联在电路中，当电路电流为0.2A时，电路总功率为0.4W
D．甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W
12．如图所示是常用的带有多插孔的插排．小明家有一插排的指示灯已经损坏，但闭合开关后插孔上连接的用电器仍能正常工作．某天小明家装修时将切割机插入插排，切割机工作时，家中的空气开关出现了“跳闸”现象．下列说法中正确的是
A．“跳闸”的原因一定是电路发生了断路
B．“跳闸”的原因一定是电路发生了短路
C．“跳闸”的原因可能是电路总电流过大
D．插排上的插孔与指示灯是串联关系
二、填空题（每题5分，共4题，20分）
13．（1）①图(a)、(b)是小明在探究灯泡亮度与实际功率的关系实验中数据，灯泡上标有“2.5V 0.25A”字样，则可知电流表的示数为________A， 此时能否让灯泡长时间工作：________（选填“否”“能”）。②图(c)，小明发现他家电能表上标有3600r/(kW·h)，其含义是：________；
（2）从小明家表盘信息可知，电能表的示数为________kW·h，小明家接入的用电器总功率不能超过________W。当家里只有微波炉工作时，电能表在1min内转60转，则微波炉消耗的电能为________J。实际电功率为________W。
14．（1）如图甲，电能表的示数为_____kW·h．
（2）如图乙，电阻箱的示数为_____Ω．
15．隔水蒸鸡是海南常见的一道菜，其做法是：将鸡肉用盘子盛好放在装有清水的汤锅上 蒸熟。盘子里的汤汁是水蒸气_____形成的（填物态变化名称）。烹饪时，整个房间都能闻到鸡肉的浓香味，这是发生了_____现象。
16．如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变，闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数的变化关系如图乙所示，则R2的最大阻值为__________Ω，R1的阻值为__________Ω，电源电压为__________V。
三、实验题（共12分）
17．（4分）在“测小灯泡电功率”的实验中，实验室为每个小组提供的器材有：电压恒为5v的电源一个，电流表（0~0.6A、0~3A）、电压表（0~3V、0~15V）各一个，开关一个，标有“20 Ω lA”的滑动变阻器一个，导线若干，额定电压为3、8V小灯泡一个。实验前电压表与电流表均已调零。第一小组的同学实验时按如图甲所示方式连接电路。
(1)连接电路时，开关应____ 。（选填“闭合”或“断开”）。
(2)开关闭合前，应把滑动变阻器的滑片调到____。（选填“A”或“B”）端。
(3)闭合开关，发现小灯泡不发光，电流表有示数，电压表无示数，则故障原因可能是_________。
(4)排除故障后，调节滑片到某一位置时，灯恰好正常发光。此时电流表的示数如图乙，则通过小灯泡的电流为_____A，小灯泡的额定功率为____W。
(5)该小组的同学们经过多次实验，记录了多组电压与电流值，并绘出如图丙所示图象。通过分析图象，发现小灯泡灯丝电阻是变化的，这是由于_________________。
(6)第二小组的同学在实验中发现，本组的电压表0~15V的量程已损坏，而0~3V的量程可以使用。经过研究设计了如图丁所示电路，完成了小灯泡功率的测量。实验时，调节滑动变阻器的滑片，当电压表的示数为____V时，小灯泡正常发光。
(7)第二小组的同学在实验过程中，为保证电表不超量程，小灯泡不超额定值。滑动变阻器接入电路的阻值范围为__________。
18．（4分）在“探究不同物质吸热性质”的实验时，在两个相同的烧杯里分别加入水和食用油，用相同的电加热器同时给它们加热（如图甲所示）。如图乙所示是水和食用油在加热过程中温度随时间变化关系的图像。（已知c水=4.2（kg））
（1）实验时，在两个相同的烧杯里加入水和食用油的初温和______（选填“质量”或“体积”）是相同的；
（2）选择两个相同的电加热器给水和食用油加热，目的是为了在相同的时间内，两个电加热器对水和食用油放出的热量是______（选填“相同”或“不相同”）的；
（3）在实验过程中，通过控制加热时间相同，比较水和煤油______来比较不同液体的吸热能力；在相同条件下，要使水和食用油升高相同的温度，则______（选填“水”或“食用油”）需要加热的时间更长些；
（4）由图乙可知，其中a是表示______（选填“水”或“食用油”）的温度随时间变化关系的图像；食用油的比热容是______（kg）。
19．（4分）小明在“测小车的平均速度”的实验中，设计了如图所示的实验装置：小车从带刻度的斜面顶端 由静止下滑，图中的圆圈是小车到达 A、B、C 三处时电子表的(显示数字分别表示“小时：分：秒”)
(1)AB间的距离：＝_______ cm；
(2)小车在 BC间的平均速度 ＝_______ m/s。
四、作图题（共16分）
20．（8分）如图甲所示，家庭电路中可用一个开关控制插座，增强安全性。请在图乙中将开关和插座正确连入电路。
（________）
21．（8分）如下图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上.补上后要求：①电压表测小灯两端电压；②闭合电键S，向左端移动滑动变阻器的滑片P，小灯变暗.
（_________）
五、计算题（共22分）
22．（10分）一款全自动豆浆机的主要结构如图甲，图乙是它的铭牌，其电路原理如图丙。该豆浆机做一次豆浆需要8mim，其正常工作过程中电热管和电动机的工作时间与工作状态如下表所示。
（1）豆浆机正常工作时，电热丝电阻是多少？
（2）豆浆机正常工作做一次豆浆，电流做功多少焦？
（3）为测定家里电路的实际电压， 小明将家里的其它用电器都断开， 只让这款豆浆机工作， 他观察到在豆浆机的电热丝工作的3min内，家里标有 “ 2000r/kW · h" 字样的电能表转盘转了50转，则他家里电路的实际电压是多少？（不考虑温度对电阻的影响）
23．（12分）如图所示，电源电压保持不变，R1=12Ω，滑动变阻器R2的最大阻值是72Ω，小灯泡L标“6V 3W”字样，忽略灯丝电阻随温度的变化，电流表的量程为0～3A，当开关S2、S3断开，S1闭合，小灯泡L恰好正常发光。求：
（1）电源电压U；
（2）当开关S1、S3断开，S2闭合，滑动变阻器R2置于中点时，小灯泡L的实际功率；
（3）当开关S1、S2、S3都闭合时，调动滑动变阻器的滑片P，在电流不超过电流表量程的情况下，滑动变阻器R2连入的最小电阻。
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、B
3、D
4、A
5、B
6、A
7、A
8、C
9、A
10、D
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、0.26 否 消耗1kW·h的电能，电能表的表盘转动3600r 8633.5 2200 6×104 1000
14、760.2 1
15、 液化 扩散
16、10 5 6
三、实验题（共12分）
17、断开 A 小灯泡短路 0.4 1.52 灯丝电阻随温度而改变 1.2 3Ω~12Ω
18、质量 相同 温度的变化 水 食用油
19、40.0 0.5
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)80 Ω；(2)2.298× 105 J；(3)200V
23、（1）12V；（2）0.75W；（3）6Ω
工作时间（min）
0~1
1~4
4~5
5~8
工作状态
粉碎打浆并加热
加热
粉碎打浆并加热
加热
