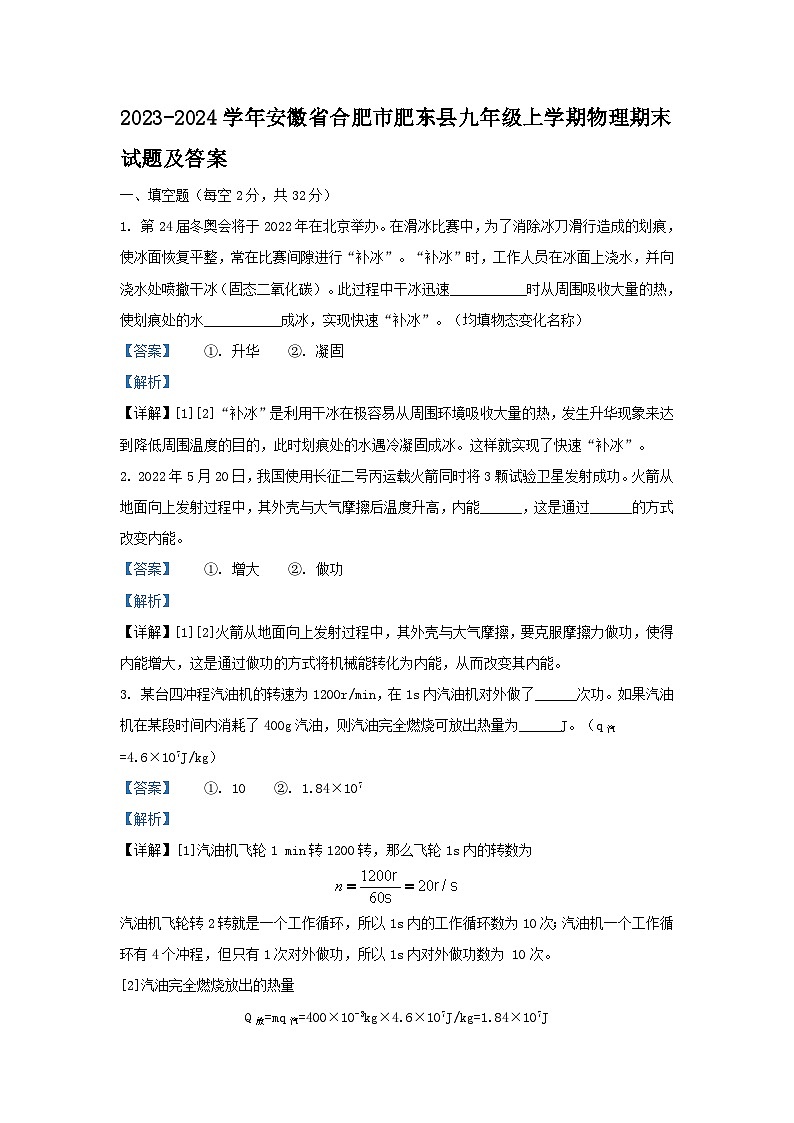

2023-2024学年安徽省合肥市肥东县九年级上学期物理期末试题及答案

这是一份2023-2024学年安徽省合肥市肥东县九年级上学期物理期末试题及答案，共21页。试卷主要包含了填空题，选择题，实验探究题，计算题，过端午等内容，欢迎下载使用。
1. 第24届冬奥会将于2022年在北京举办。在滑冰比赛中，为了消除冰刀滑行造成的划痕，使冰面恢复平整，常在比赛间隙进行“补冰”。“补冰”时，工作人员在冰面上浇水，并向浇水处喷撤干冰（固态二氧化碳）。此过程中干冰迅速___________时从周围吸收大量的热，使划痕处的水___________成冰，实现快速“补冰”。（均填物态变化名称）
【答案】 ①. 升华 ②. 凝固
【解析】
【详解】[1][2]“补冰”是利用干冰在极容易从周围环境吸收大量的热，发生升华现象来达到降低周围温度的目的，此时划痕处的水遇冷凝固成冰。这样就实现了快速“补冰”。
2. 2022年5月20日，我国使用长征二号丙运载火箭同时将3颗试验卫星发射成功。火箭从地面向上发射过程中，其外壳与大气摩擦后温度升高，内能______，这是通过______的方式改变内能。
【答案】 ①. 增大 ②. 做功
【解析】
【详解】[1][2]火箭从地面向上发射过程中，其外壳与大气摩擦，要克服摩擦力做功，使得内能增大，这是通过做功的方式将机械能转化为内能，从而改变其内能。
3. 某台四冲程汽油机的转速为1200r/min，在1s内汽油机对外做了______次功。如果汽油机在某段时间内消耗了400g汽油，则汽油完全燃烧可放出热量为______J。（q汽=4.6×107J/kg）
【答案】 ①. 10 ②. 1.84×107
【解析】
【详解】[1]汽油机飞轮1 min转1200转，那么飞轮1s内的转数为
汽油机飞轮转2转就是一个工作循环，所以1s内的工作循环数为10次；汽油机一个工作循环有4个冲程，但只有1次对外做功，所以1s内对外做功数为 10次。
[2]汽油完全燃烧放出的热量
Q放=mq汽=400×10-3kg×4.6×107J/kg=1.84×107J

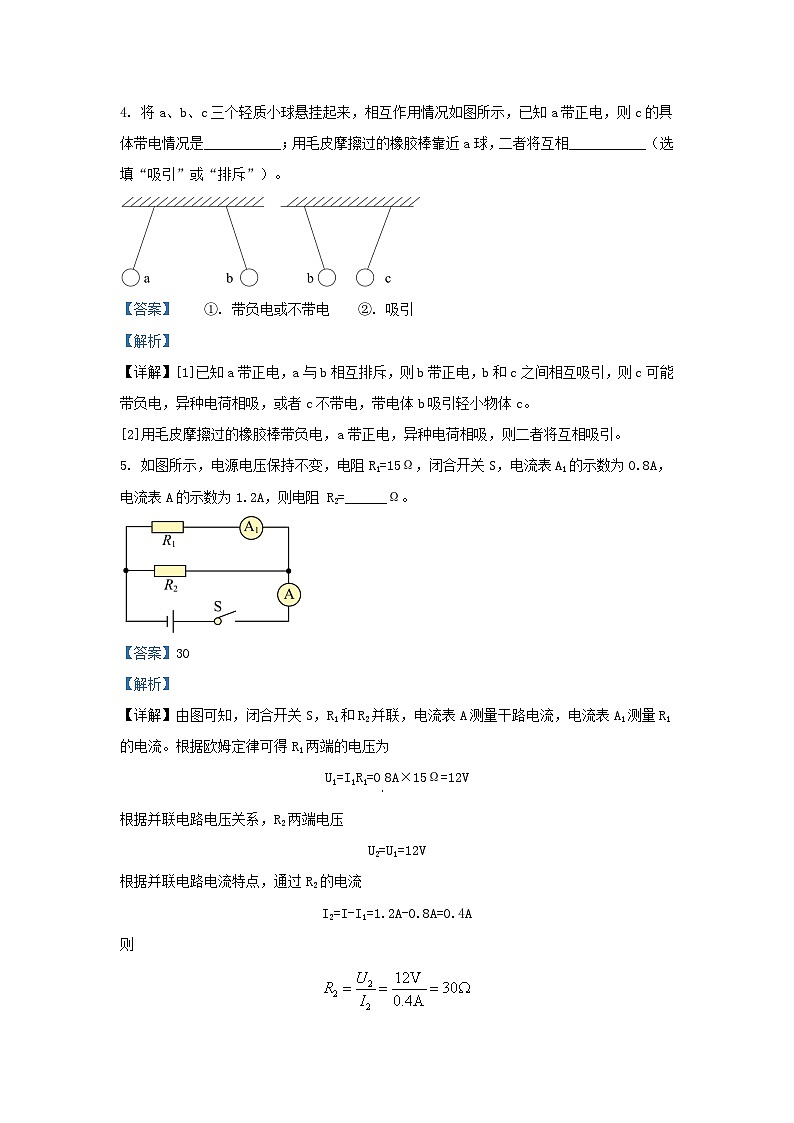

4. 将a、b、c三个轻质小球悬挂起来，相互作用情况如图所示，已知a带正电，则c的具体带电情况是___________；用毛皮摩擦过的橡胶棒靠近a球，二者将互相___________（选填“吸引”或“排斥”）。
【答案】 ①. 带负电或不带电 ②. 吸引
【解析】
【详解】[1]已知a带正电，a与b相互排斥，则b带正电，b和c之间相互吸引，则c可能带负电，异种电荷相吸，或者c不带电，带电体b吸引轻小物体c。
[2]用毛皮摩擦过的橡胶棒带负电，a带正电，异种电荷相吸，则二者将互相吸引。
5. 如图所示，电源电压保持不变，电阻R1=15Ω，闭合开关S，电流表A1的示数为0.8A， 电流表A的示数为1.2A，则电阻 R2=______Ω。
【答案】30
【解析】
【详解】由图可知，闭合开关S，R1和R2并联，电流表A测量干路电流，电流表A1测量R1的电流。根据欧姆定律可得R1两端的电压为
U1=I1R1=08A×15Ω=12V
根据并联电路电压关系，R2两端电压
U2=U1=12V
根据并联电路电流特点，通过R2的电流
I2=I-I1=1.2A-0.8A=0.4A
则

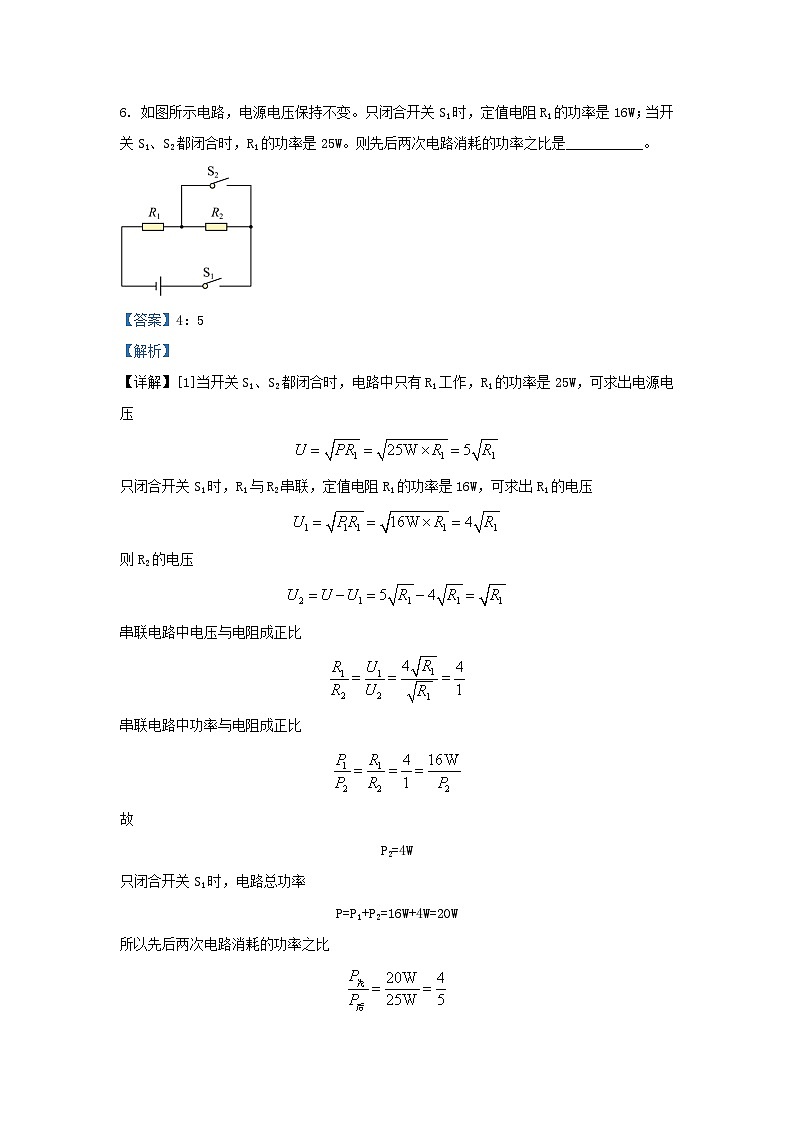

6. 如图所示电路，电源电压保持不变。只闭合开关S1时，定值电阻R1的功率是16W；当开关S1、S2都闭合时，R1的功率是25W。则先后两次电路消耗的功率之比是___________。
【答案】4：5
【解析】
【详解】[1]当开关S1、S2都闭合时，电路中只有R1工作，R1的功率是25W，可求出电源电压
只闭合开关S1时，R1与R2串联，定值电阻R1的功率是16W，可求出R1的电压
则R2的电压
串联电路中电压与电阻成正比
串联电路中功率与电阻成正比
故
P2=4W
只闭合开关S1时，电路总功率
P=P1+P2=16W+4W=20W
所以先后两次电路消耗的功率之比
7. 小明利用家中的燃气表和温度计测量燃气灶烧水的效率。将1kg的水从20℃加热到60℃，消耗了的天然气（假设天然气完全燃烧），已知水的比热容为，天然气的热值为，则此次燃气灶烧水的效率为___________。
【答案】42%
【解析】
【详解】[1]水吸收的热量为
天然气燃烧放出热量为
此次燃气灶烧水的效率为
8. 某同学家的电能表面板如图所示，如将某用电器单独接在该电能表上工作10min，电能表上的指示灯闪烁了320次，那么该用电器在上述时间内消耗的电能为___________J，该用电器功率为___________W。
【答案】 ①. ②. 600
【解析】
【详解】[1][2]该用电器消耗的电能为
该用电器的功率为
9. 如图甲所示的电路中，电源电压恒定，R1、R2是定值电阻，R3是滑动变阻器。闭合开关S，将滑动变阻器的滑片P由a端移到b端，两电压表示数随电流表示数变化的关系如图乙所示，则______ （“AB”或“BC”）段是电压表示V2数变化的图像，电源电压为______ V。
【答案】 ①. BC ②. 12
【解析】
【详解】[1]由电路图可知，三个电阻串联，电压表V1测R2、R3的总电压，电压表V2测定值电阻R2的电压，闭合开关S，将滑动变阻器的滑片P由a端移到b端，滑动变阻器电阻连入电路的阻值变大，电路中电流变小，电阻R2电压随着电流变小，电压也变小，则BC段是电压表示V2数变化的图像。
[2]当滑片在a端时，电源电压为
U=4.8V+0.6A×R1①
当滑片在b端时，电源电压为
U=9.6V+0.2A×R1②
联立①②得
U=12V
10. 如图为冰箱工作时的部分电路示意图。冰箱内照明灯由开关控制，压缩机M由开关控制。根据题意，将图连接完整，并符合安全用电原则。
【答案】
【解析】
【详解】冰箱内照明灯和压缩机可以独立工作，所以是并联的，冰箱内照明灯由开关控制，压缩机M由开关控制；为了用电的安全，开关应该接在火线与用电器之间；冰箱有金属外壳，其外壳要接地，如图所示
二、选择题（每小题2分，共20分，每小题只有一个正确答案，将答案填入下表）
11. 如图所示，下列情景中所描述的物态变化及吸放热情况，分析正确的是（ ）
A. 糖汁成型“糖画”——熔化放热
B. 樟脑丸“消失”——升华吸热
C. 湿手被“吹干”——液化放热
D. 冰棒冒“白气”——汽化吸热
【答案】B
【解析】
【详解】A．糖汁成型“糖画”是由液态变为固态，是凝固现象，需要放热，故A错误；
B．樟脑丸“消失”是由固态直接变为气态，是升华现象，需要吸热，故B正确；
C．湿手被“吹干”，水由液态变为气态，是汽化现象，需要吸热，故C错误；
D．冰棒冒“白气”，是空气中水蒸气遇冷液化形成的小水珠，需要放热，故D错误。
故选B。
12. 关于温度、热量和内能，下列说法正确的是（ ）
A. 0℃的冰块内能为0B. 温度高的物体含有的热量多
C. 汽油机做功冲程汽缸内燃气的内能增加D. 两个发生热传递的物体之间一定存在温度差
【答案】D
【解析】
【详解】A．一切的物体都有内能，0℃的冰块内能不为0，故A错误；
B．热量是一个过程量，不能说含有热量，故B错误；
C．汽油机做功冲程汽缸内燃气的内能转化为机械能，内能减少，故C错误；
D．热量从高温物体传给低温物体，两个发生热传递物体之间一定存在温度差，故D正确。
故选D。
13. 某班举办知识竞赛，需要制作一台选答器模型，要求如下：一个问题有两个可供选择的答案，选择哪一个答案就闭合哪一个开关，使对应的灯发光。下列电路中符合设计要求的是（ ）
A. B.
C. D.
【答案】B
【解析】
【详解】A．此电路为串联电路，只闭合一个开关时，灯泡不发光，故A不符合题意；
B．此电路为并联电路，两个支路开关分别控制所在支路，闭合任一开关所在支路的灯发光，故B符合题意；
C．此电路为并联电路，其中一个开关为干路开关，只有干路和支路开关都闭合时，下支路灯泡才能发光，故C不符合题意；
D．此电路为并联电路，两开关都是干路开关，只闭合一个开关时，灯泡不发光，故D不符合题意。
故选B。
14. 如图所示，电源电压不变，闭合开关S，灯泡L1、L2都发光，一段时间后，其中一个灯泡突然熄灭，而电流表和电压表的示数都不变，则产生这一现象的原因可能是（ ）
A. 灯泡L1断路B. 灯泡L1短路
C. 灯泡L2断路D. 灯泡L2短路
【答案】C
【解析】
【详解】根据电路图进行分析，电流表所测量的电流为L1的电流，电压表测量的是电源的电压。如果L1断路，此时电压表不变，电流表示数减小。如果灯泡L1短路，电流表示数变大。灯泡L2断路后，电流表电压表示数都不变。如果灯泡L2短路，电流表将没有示数。故ABD不符合题意，C符合题意。
故选C。
15. 如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A1的示数为0.3A，则通过小灯泡L1、L2的电流分别是（ ）
A. 0.3A，0.2AB. 0.2A，0.3AC. 0.5A，0.3AD. 0.5A，0.2A
【答案】A
【解析】
【详解】由图中可知，小灯泡L1与L2并联，电流表A测干路电流，电流表A1测流过灯泡L1的电流，由题意可知，电流表A的示数为I=0.5A，即干路电流为0.5A，电流表A1的示数为I1=0.3A，即流过灯泡L1的电流为0.3A，由并联电路的电流规律可知，流过灯泡L2的支路电流为
I2=I-I1=0.5A-0.3A=0.2A
故A符合题意，BCD不符合题意。
故选A。
16. 如图所示，电源电压保持不变，开关S闭合后，把滑动变阻器滑片P从最右端向左移至中点时，电路中电流表示数的变化情况（ ）
A. 电流表A1示数变小，电流表A2示数变大
B. 电流表A1示数变大，电流表A2示数变小
C. 电流表A1示数变大，电流表A2示数变大
D. 电流表A1示数变小，电流表A2示数变小
【答案】C
【解析】
【详解】由电路图可知，R与滑动变阻器并联，电流表A2测通过滑动变阻器的电流，电流表A1测干路电流；由于并联电路中各支路互不影响，所以滑片移动时通过R的电流不变；开关S闭合后，把滑动变阻器滑片P最右端向左移至中点时，滑动变阻器接入电路中的电阻变小，滑动变阻器两端的电压不变，根据欧姆定律可知，通过滑动变阻器的电流变大，所以电流表 A2示数变大；根据并联电路的电流规律可知，干路中的电流变大，所以电流表A1示数变大，故 C符合题意，ABD不符合题意。
故选C。
17. 电给我们的生活带来了极大便利，但错误用电也会带来很大危害。关于安全用电，如图所示的做法中正确的是（ ）
A. 使用绝缘皮破损的电线
B. 在高压线下钓鱼
C. 多个大功率用电器使用同一插座
D. 发现有人触电立刻切断电源
【答案】D
【解析】
【详解】A．电线的绝缘皮破损老化后应当及时更换，否则容易发生触电事故或短路（即火线和零线直接接通），容易带来危害，不符合安全用电，故A错误；
B．高压线下钓鱼，鱼线很容易接触到高压线，会发生触电事故，不符合安全用电，故B错误；
C．家用电器是并联的，多个大功率用电器使用同一个插线板，使得线路中总电阻减小，电路中会出现过大电流，使保险盒自动切断电路，甚至引发事故，不符合安全用电，故C错误；
D．发现有人触电后，不能直接用手把触电者拉离电源，因人是导体，可能使救助者间接发生触电事故，应先切断电源，符合安全用电，故D正确。
故选D。
18. 如图所示，电源电压不变，闭合开关S，电压表V1的示数为6V，电压表V2的示数为2V。下列说法中正确的是（ ）
A. L1两端电压为2V
B. 电源两端电压为4V
C. 断开开关，只将电压表V2换成电流表，则L1与L2串联
D 断开开关，将两个电压表都换成电流表，则L1与L2并联
【答案】D
【解析】
【详解】AB．如图所示，电源电压不变，闭合开关S，灯L1和L2串联，电压表V1测电源电压
U=6V
电压表V2测灯L2两端的电压
U2=2V
根据串联电路中电压规律可知，灯L1两端的电压
U1=U-U2=6V-2V=4V
故AB错误；
C．断开开关，只将电压表V2换成电流表，电路中只有L1，是简单电路，故C错误；
D．断开开关，将两个电压表都换成电流表，电流表相当于一根导线，则L1与L2并联，电流表A1测灯L2的电流，电流表A2测干路中电流，故D正确。
故选D。
19. 如图所示，电源电压12V保持不变，小灯泡标有“4V 1.6W”字样（灯丝电阻不受温度影响），滑动变阻器标有“50Ω 1A”字样，电流表量程为00.6A，电压表量程为03V。闭合开关，保证各元件不损坏，下列选项正确的是（ ）
A. 移动滑动变阻器滑片，小灯泡可能正常发光
B. 电路中消耗的最大功率为4.8W
C. 滑动变阻器两端电压变化范围910V
D. 当滑动变阻器滑片P置于b端时，滑动变阻器通电1min产生的热量为140J
【答案】C
【解析】
【详解】由图知，滑动变阻器与L串联，电压表测灯泡L两端的电压，电流表测电路中电流。
A.移动滑动变阻器的滑片，由于电压表的量程为03V，所以小灯泡两端的最大电压为3V，小于小灯泡的额定电压，所以小灯泡不能正常发光，故A错误；
B.由P＝UI可得灯光正常发光电流
由P知小灯泡的电阻为
由于电压表的量程为03V，所以小灯泡两端的最大电压为3V，通过小灯泡的最大电流为
由于滑动变阻器允许通过的最大电流为1A，电流表的量程为0～0.6A，所以电路中的最大电流为
I大＝IL′＝0.3A
电路中消耗的最大功率为
P大＝UI大＝12V×0.3A＝3.6W
故B错误；
CD.当电压表示数为3V时，滑动变阻器两端的电压最小，由串联电路电压的规律知滑动变阻器两端的最小电压为
U滑小＝U﹣UV大＝12V﹣3V＝9V
当滑动变阻器滑片P置于b端时，滑动接入电路的电阻最大，由I和串联电路电阻的规律得电路中的最小电流为
D.滑动变阻器两端的最大电压为
U滑大＝I小R滑大＝0.2A×50Ω＝10V
故滑动变阻器两端电压变化范围为910V，此时滑动变阻器通电1min产生的热量为
Q＝W＝U滑大I小t＝10V×0.2A×60s＝120J
故C正确，D错误。
故选C。
20. 为实现国家关于“碳达峰”“碳中和”目标，东风汽车集团研发了一款新型汽车。与某款汽车同样油耗和使用条件下，发动机工作时，尾气中“汽油味”明显降低，动力更强劲。如图为其发动机某一冲程示意图，下列有关说法错误的是（ ）
A. 尾气中“汽油味”降低，是因为汽油在汽缸中燃烧比较完全
B. 该冲程为做功冲程，内能转化为机械能
C. 汽油在汽缸内完全燃烧，发动机效率可达100%
D. 该发动机减少了碳排放，有利于节约能源和环境保护
【答案】C
【解析】
【详解】A．尾气中“汽油味”明显降低，这说明汽油的燃烧率较高，燃烧较完全，故A正确，不符合题意；
B．如图所示，两个气门都关闭，火花塞点火，活塞向下运动，为做功冲程，此冲程燃气的内能转化为活塞的机械能，故B正确，不符合题意；
C．汽车在工作时不可避免的要克服机械部件间的摩擦做额外功，机械效率一定小于100%，故C错误，符合题意；
D．尾气中“汽油味”明显降低，这说明汽油的燃烧率较高，在做相同有用功时，消耗的燃料少，减少了碳排放，有利于节约能源和环境保护，故D正确，不符合题意。
故选C。
三、实验探究题（每空2分，共28分）
21. 物理学习小组在做“探究水沸腾时温度变化的特点”实验时，装置如图甲所示。
（1）安装实验器材应按照___________（选填“自下而上”或“自上而下”）的顺序；
（2）在水温升高到85℃后，每隔1min读取一次温度计的示数，直到水沸腾并持续一段时间。将所得数据记录在如下表格中。由实验可知：水沸腾时需要___________，但温度___________；
（3）在本次实验中，水的沸点是低于100℃。可能是当地大气压___________（选填“高于”“低于”或“等于”）1标准大气压；
（4）初步得出结论后，等水温降至85℃以下后，另一位同学继续利用该装置再次进行实验，并在同一坐标系中画出水沸腾前后温度随时间变化的图像，如图乙所示，从两次实验的图像中可看出，水从85℃加热至刚沸腾时，所用时间不同，原因可能是水的___________不同。
【答案】 ①. 自下而上 ②. 吸热 ③. 保持不变 ④. 低于 ⑤. 质量
【解析】
【详解】（1）[1]酒精灯需用外焰加热，所以要先放好酒精灯，再固定铁圈的高度；而温度计的玻璃泡要浸没到液体中，但不能碰到容器壁和容器底，所以放好烧杯后，再调节温度计的高度；即按照“自下而上”的顺序进行。
（1）[2][3]由实验可知，水在沸腾过程中，不断吸热，温度保持不变。
（3）[4] 1标准大气压下，水的沸点是100℃，由于当地沸点低于100℃，所以当地的大气压低于1标准大气压。
（4）[5]如图乙所示，从两次实验的图像中可看出，水的初温相同，加热条件完全相同，两位同学所用时间不同，是因为实验时用水质量不同。
22. “探究导体中电流跟电阻的关系”的实验中，实验器材有：学生电源（6V）、电流表（0～0.6A，0～3A）、电压表（0～3V，0～15V）、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器（甲“50Ω1A”，乙“10Ω 2A”）和导线若干。
（1）请根据图甲所示的电路图用笔画线代替导线，将图乙所示的实物连接成完整电路图（要求连线不得交叉）；（ ）
（2）连接电路时，开关应处于___________（选填“断开”或“闭合”）状态，滑动变阻器的滑片P应放在___________（选填“A”或“B”）端；
（3）连接电路后，闭合开关，移动滑动变阻器的滑片，电压表有示数，电流表始终无示数，造成这一现象的原因可能是___________（填序号）；
A．定值电阻R短路 B．定值电阻R开路 C．滑动变阻器开路 D．电流表开路
（4）上述实验中，小强用R=5Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10Ω的电阻接入电路，闭合开关，他应向___________（选填“A”或“B”）端移动滑动变阻器的滑片，使电压表示数为2V时，读出电流表的示数；
（5）为完成整个实验，应该选取哪种规格的滑动变阻器___________（选填“甲”或“乙”）。
【答案】 ①. ②. 断开 ③. A ④. B ⑤. A ⑥. 甲
【解析】
【详解】（1）[1]电压表与电阻并联，变阻器按一下一上接入电路中，如图所示：
（2）[2][3]连接电路时，为了电路元件的安全，开关应断开，滑动变阻器的滑片P应放在阻值最大处，即A端。
（3）[4]A．若定值电阻R短路，则电压表示数为0，电流表有示数，故A不符合题意；
B．若定值电阻R开路，电流表示数为0，此时电压表串联在电路中测电源电压，则电压表有示数，故B符合题意；
C．若滑动变阻器开路，则电路为断路，两表都没有示数，故C不符合题意；
D．若电流表开路，则电路为断路，两表都没有示数，故D不符合题意。
故选B。
（4）[5]根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中，应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知，应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向A端移动，使电压表的示数为2V，读出电流表的示数。
（5）[6]由图知，电阻两端的电压始终保持2V不变，根据串联电路电压的规律，变阻器分得的电压
变阻器分得的电压为电压表示数的倍，根据分压原理，当接入20Ω电阻时，变阻器连入电路中的电阻为
所以为了完成整个实验，应该选取最大阻值至少40Ω的滑动变阻器，故选甲。
23. 如图甲是小明测量小灯泡电功率的电路，小灯泡额定电压为2.5V，电阻为10Ω左右。
（1）用笔画线代替导线，将图甲电路连接完整；（ ）
（2）正确连接电路后，闭合开关，移动滑动变阻器滑片，发现小灯泡始终不亮。电流表指针几乎不动，电压表示数接近3V且保持不变。为排除故障，小明检查了开关并拧紧两端接线柱，小芳则将小灯泡与灯座拧紧。若电路中只有一处故障，___________（选填“小明”或“小芳”）排除故障的操作是正确的；
（3）排除故障后重新闭合开关，改变滑片位置，他们根据测量数据画出了通过灯丝电流与其两端电压关系的图像如图乙。根据图像可得小灯泡的额定功率为___________W。研究发现，通过灯丝的电流与其两端电压不成正比，原因是：___________。
【答案】 ①. ②. 小芳 ③. ④. 小灯泡的电阻随着温度的变化而变化
【解析】
【详解】（1）[1]小灯泡额定电压为2.5V, 电阻为10Ω左右，所以小灯泡的额定电流大约为0.25A，电流表量程选0~ 0.6A，电流表和小灯泡串联接入电路，如图所示：
（2）[2]电流表指针几乎不动，说明电路中存在断路，电压表示数接近3V，说明可能是小灯泡断路，所以小芳的排除故障操作是正确的。
（3）[3]小灯泡额定电压为2.5V，由乙图可知电流为0.25A，小灯泡的额定功率
[4]小灯泡的电阻随着温度的变化而变化，所以不是一定值，通过灯丝的电流与其两端电压不成正比。
四、计算题（第24题6分、第25题6分、第26题8分，共20分，）
24. 顺口溜“五月五、过端午、蒸粽子、吃包子、挂菖蒲、佩香囊、赛龙舟”，生动的呈现了某地端午文化习俗。蒸粽子是利用水沸腾产生的蒸气进行加热。若将2.5kg的水加热到沸腾，水温升高了80℃，[c水=4.2×103J/（kg·℃），q煤=3×107J/kg]，在此过程中，求：
（1）水吸收的热量；
（2）采用煤炉加热，煤炉加热水的效率为10%，煤燃烧放出的热量；
（3）需要完全燃烧煤的质量。
【答案】（1）8.4×105J；（2）8.4×106J；（3）0.28kg
【解析】
【详解】解：（1）根据可知，水吸收的热量
（2）采用煤炉加热，煤炉加热水的效率为10%，根据可知，煤燃烧放出的热量为
（3）根据Q放=mq可知，需要完全燃烧煤的质量为
答：（1）水吸收的热量为8.4×105J；
（2）采用煤炉加热，煤炉加热水的效率为10%，煤燃烧放出的热量为8.4×106J；
（3）需要完全燃烧煤的质量为0.28kg。
25. 如图所示电路，电源电压恒为8V，小灯泡标有“6V 3W”字样．若不考虑温度对灯泡电阻的影响，闭合开关S，求：
（1）小灯泡的额定电流；
（2）小灯泡正常发光时，滑动变阻器R接入电路的阻值．
（3）移动滑动变阻器的滑片，当电压表示数为3V时，小灯泡的实际功率．
【答案】（1）0.5A（2）4Ω（3）0.75W
【解析】
【详解】（1）．小灯泡标有“6V 3W”字样，说明灯泡的额定电压是6V，额定功率是3W，由P=UI知道，灯泡的额定电流是：
，
由欧姆定律，灯泡的电阻是：
；
（2）．根据题意知道，灯泡正常工作时电路中的电流是：
I=IL=0.5A，
由串联电路的分压特点知道，此时滑动变阻器两端的电压是：
U滑=U总-U=8V-6V=2V，
此时滑动变阻器R接入电路的阻值是：
；
（3）．当电压表示数为3V时，即灯泡两端的实际电压是3V，此时灯泡的实际功率是：
．
26. 某电热取暖器的简化电路如图所示，R1、R2为发热电阻。取暖器工作时，通过开关S1和S2实现低温、高温的挡位控制。已知高温挡功率为1320W，R1=55Ω。求：
（1）取暖器工作时通过R1的电流；
（2）取暖器处于低温挡时，工作1min产生的热量；
（3）R2的阻值。
【答案】（1）4A；（2）52800J；（3）110Ω
【解析】
【详解】解：（1）由电路图知，两个开关都闭合时，两个电阻并联在电路中，电路中的总电阻较小，据 知，电路中的总电功率较大，处于高温挡；S1闭合、S2断开时，电路中只有R1工作，电路中的电阻较大，据 知，电路中的总电功率较小，处于低温挡。此时通过R1的电流
（2）电热取暖器处于低温挡时，功率
P低温=UI1=220V×4A=880W
工作1min产生的热量
Q=P低温t=880W×60s=52800J
（3）高温挡工作，R2消耗的功率
P2=P高温-P低温=1320W-880W=440W
所以R2的阻值
答：（1）取暖器工作时通过R1的电流为4A；
（2）取暖器处于低温挡时，工作1min产生的热量为52800J；
（3）R2的阻值为110Ω。时间/min
0
1
2
3
4
5
6
7
8
9
10
11
12
温度/℃
85
86
88
90
92
94
96
98
98
98
98
98
98
