巨大的电磁铁能吸起成吨的钢铁，通过电磁力的作用列车也可以悬浮起来，而小磁体却只能吸起几枚铁钉——磁场有强弱之分。那么，我们怎样定量地描述磁场的强弱呢？

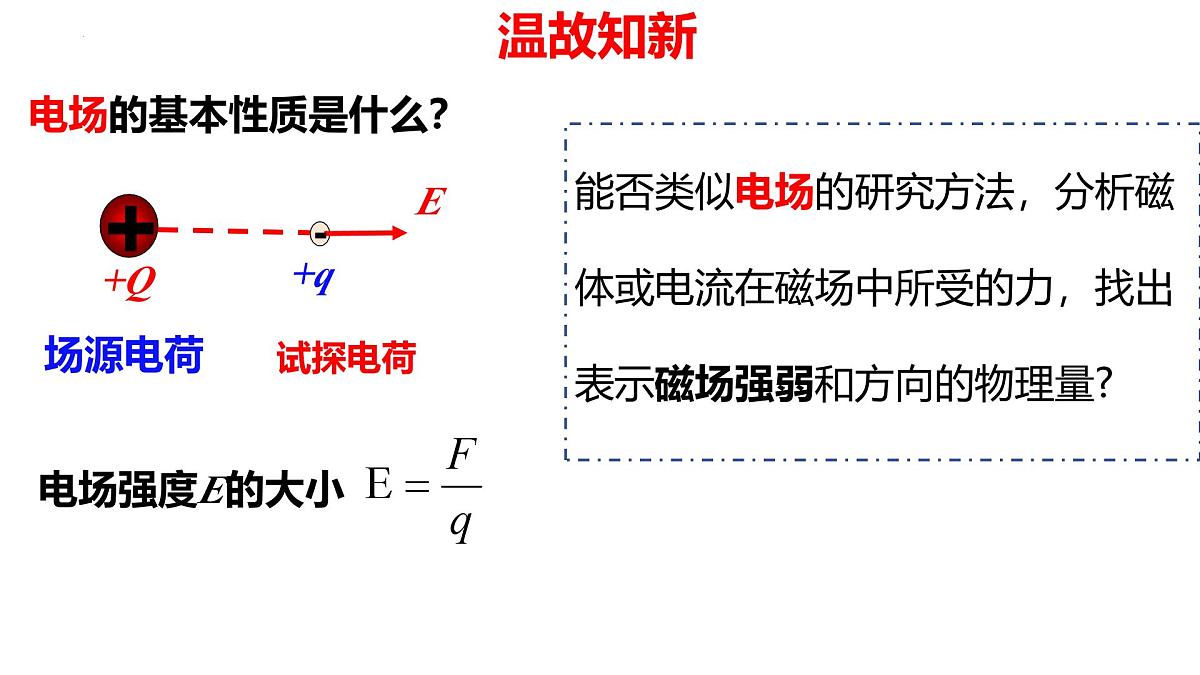

电场的基本性质是什么？
能否类似电场的研究方法，分析磁体或电流在磁场中所受的力，找出表示磁场强弱和方向的物理量?

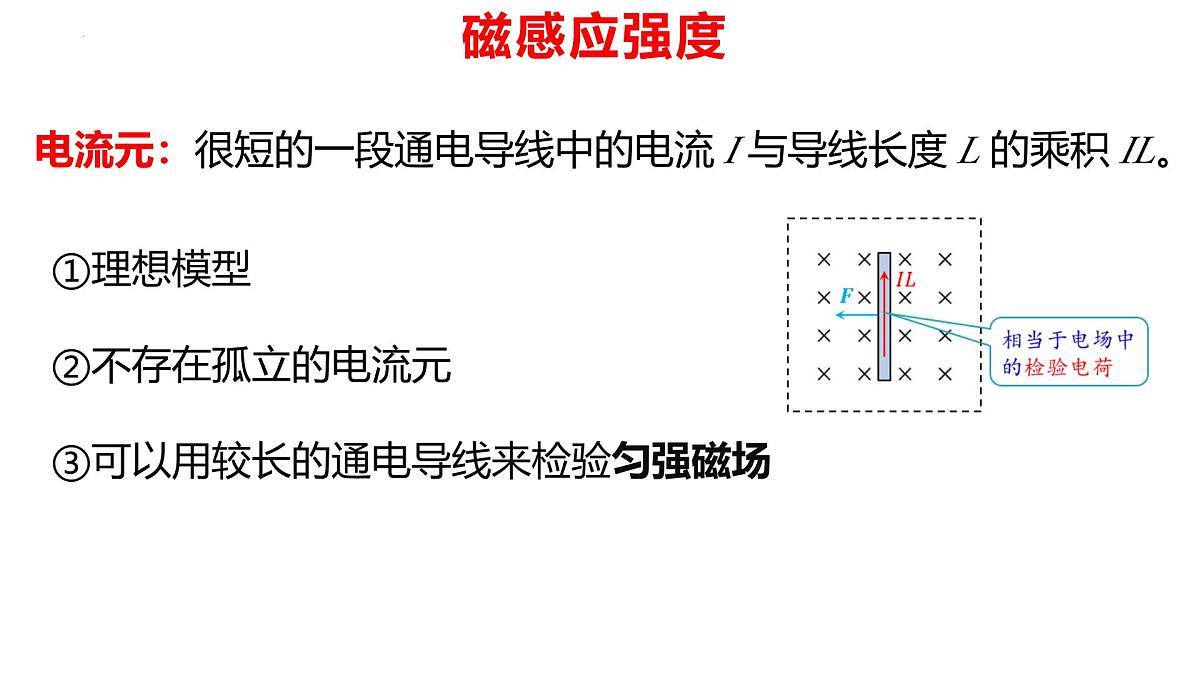

电流元：很短的一段通电导线中的电流 I 与导线长度 L 的乘积 IL。
①理想模型②不存在孤立的电流元③可以用较长的通电导线来检验匀强磁场
（通电导线与磁场方向垂直）

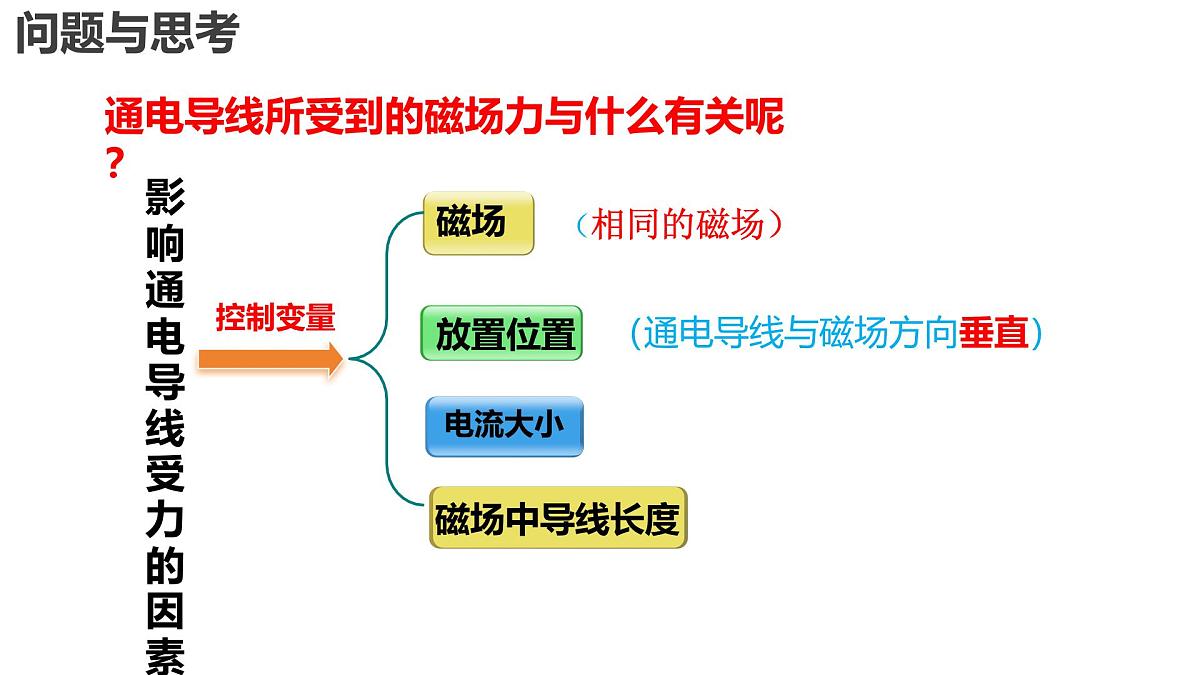

通电导线所受到的磁场力与什么有关呢？

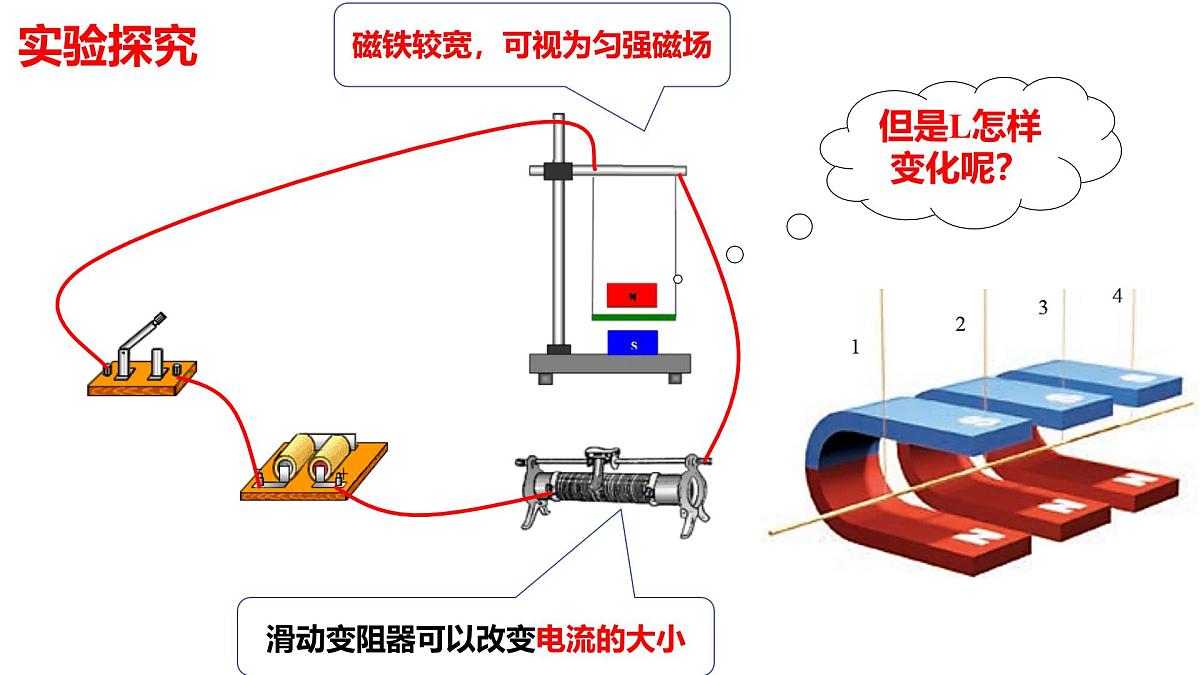

磁铁较宽，可视为匀强磁场
滑动变阻器可以改变电流的大小

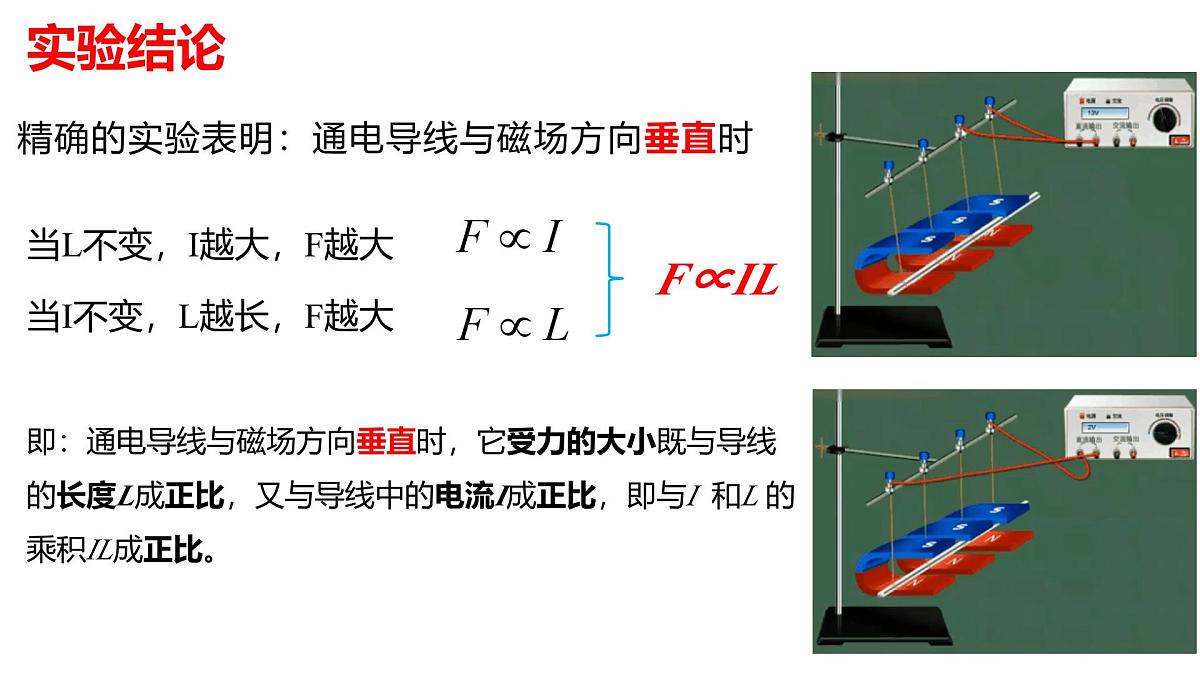

精确的实验表明：通电导线与磁场方向垂直时
当L不变，I越大，F越大当I不变，L越长，F越大
即：通电导线与磁场方向垂直时，它受力的大小既与导线的长度L成正比，又与导线中的电流I成正比，即与I 和L 的乘积IL成正比。
1.定义：在磁场中垂直于磁场方向的通电导线，所受的磁场力F 跟电流I 和导线长度L的乘积IL的比值叫磁感应强度。
3.单位：特斯拉，简称特，符号T。
4.方向：矢量，方向与该点磁场的方向一致
5.意义：描述磁场的强弱和方向的物理量
尼古拉·特斯拉1856.710－1943.1.7
1.定义：强弱、方向处处相同的磁场2.特点：磁感线是一组间隔相同的平行直线
一些磁场的磁感应强度/T
磁感线的疏密程度表示了磁场的强弱。在图中，S1和S2两处磁感线的疏密不同，这种不同是如何体现的呢？
如果在S1和S2 处，在垂直于纸面方向取同样的面积，穿过相同面积磁感线条数多的就密，磁感应强度就大。
3.单位： Wb（韦伯）
1.定义：设在磁感应强度为B的匀强磁场中，有一个与磁场方向垂直的平面，面积为S，我们把B与S 的乘积叫作穿过这个面积的磁通量，简称磁通。符号Φ
磁通量是标量，但有正负：规定磁感线从平面的某一面穿入，磁通量为正；磁感线从该平面的另一面穿入，磁通量为负。
注：正负不表大小，只表示磁感线从正面穿进还是从负面穿进。
当平面与磁场方向不垂直时，穿过的磁通量？磁感应强度与S平面夹角θ。
补充拓展：磁通量的变化
1.当B不变，有效面积S 变化时，ΔΦ＝B·ΔS2.当B变化，S不变时，ΔΦ＝ΔB·S。3.B和S同时变化，则ΔΦ＝Φ2－Φ1，但ΔΦ≠ΔB·ΔS。
如图所示，在条形磁体中部垂直套有A、B两个圆环，设通过圆环A、B的磁通量为ΦA、ΦB，那么ΦA、ΦB哪个大呢?
典例剖析【例2】如图，框架面积为S，框架平面与磁感应强度为B的匀强磁场方向垂直，则穿过平面的磁通量为多少?若使框架绕OO'轴转过60°角，则穿过线框平面的磁通量为多少?若从初始位置转过90°角，则穿过线框平面的磁通量为多少?若从初始位置转过180°角，则穿过线框平面的磁通量变化为多少?答案：BS　 BS　0　2BS
典例剖析【例3】如图，两根相互平行的长直导线分别通有方向相反的电流I1和I2，且I1>I2；a、b、c、d为导线某一横截面所在平面内的四点，且a、b、c与两导线共面；b点在两导线之间，b、d的连线与导线所在平面垂直。磁感应强度可能为零的点是(　 )　　　　　　　　　　　　 A.a点 B.b点 C.c点D.d点
学以致用3.(2021·全国甲)两足够长的直导线均折成直角，按图示方式放置在同一平面内，EO与O'Q在一条直线上，PO'与OF在一条直线上，两导线相互绝缘，通有相等的电流I，电流方向如图。若一根无限长直导线通过电流I 时，所产生的磁场在距离导线d处的磁感应强度大小为B，则图中与导线距离均为d 的M、N两点处的磁感应强度大小分别为(　　) A.B、0 B.0、2BC.2B、2BD.B、B答案:B
2.磁通量可以形象地理解为“穿过一个闭合电路的磁感线的条数”。在如图磁场中，S1、S2、S3为三个面积相同且相互平行的线圈，穿过S1、S2、S3的磁通量分别为Φ1、Φ2、Φ3且都不为零。下列判断正确的是(　　) A.Φ1最大 B.Ф2最大 C.Φ3最大 D.Φ1、Φ2、Φ3相等答案：A
5.如图，竖直长导线通以恒定电流I，一闭合线圈MNPQ与导线在同一平面内，当线圈做下列运动时，穿过线圈的磁通量会发生变化的是(　　) A.水平向右平移 B.竖直向下平移 C.竖直向上平移 D.以导线为轴转动答案：A
