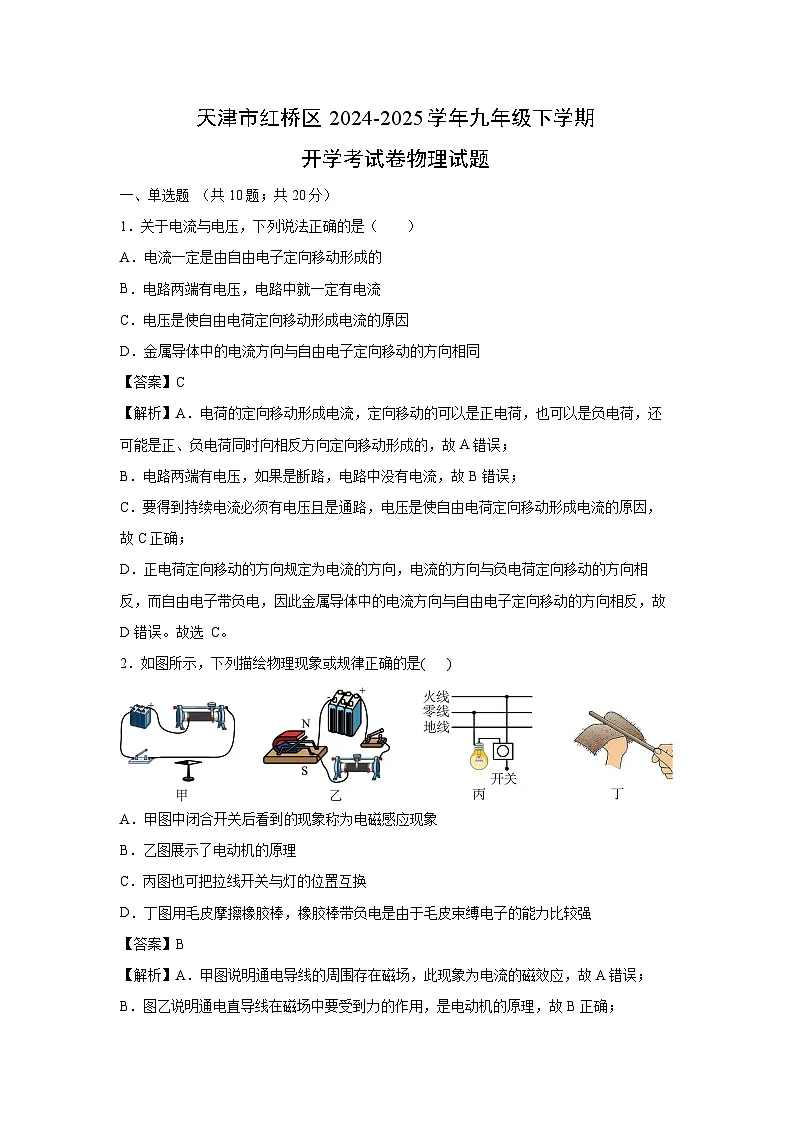

2024~2025学年天津市红桥区九年级下学期开学考物理试卷（解析版）

这是一份2024~2025学年天津市红桥区九年级下学期开学考物理试卷（解析版），共19页。试卷主要包含了单选题，多选题，填空题，计算题，实验题等内容，欢迎下载使用。
一、单选题 （共10题；共20分）
1．关于电流与电压，下列说法正确的是（ ）
A．电流一定是由自由电子定向移动形成的
B．电路两端有电压，电路中就一定有电流
C．电压是使自由电荷定向移动形成电流的原因
D．金属导体中的电流方向与自由电子定向移动的方向相同
【答案】C
【解析】A．电荷的定向移动形成电流，定向移动的可以是正电荷，也可以是负电荷，还可能是正、负电荷同时向相反方向定向移动形成的，故A错误；
B．电路两端有电压，如果是断路，电路中没有电流，故B错误；
C．要得到持续电流必须有电压且是通路，电压是使自由电荷定向移动形成电流的原因，故C正确；
D．正电荷定向移动的方向规定为电流的方向，电流的方向与负电荷定向移动的方向相反，而自由电子带负电，因此金属导体中的电流方向与自由电子定向移动的方向相反，故D错误。故选 C。
2．如图所示，下列描绘物理现象或规律正确的是( )
A．甲图中闭合开关后看到的现象称为电磁感应现象
B．乙图展示了电动机的原理
C．丙图也可把拉线开关与灯的位置互换
D．丁图用毛皮摩擦橡胶棒，橡胶棒带负电是由于毛皮束缚电子的能力比较强
【答案】B
【解析】A．甲图说明通电导线的周围存在磁场，此现象为电流的磁效应，故A错误；
B．图乙说明通电直导线在磁场中要受到力的作用，是电动机的原理，故B正确；
C．从安全用电的角度分析，开关和灯的位置互换后，易造成触电事故，不安全，故C错误；
D．丁图用毛皮摩擦橡胶棒，毛皮束缚电子的能力比较弱，电子转移到橡胶棒上，而使其带负电，故D错误。故选B。
3．如图所示，电源电压不变，S闭合后，P向中点滑动，下列判断正确的是（ ）
A．电流表示数变大，电压表示数变大B．电流表示数变大，电压表示数不变
C．电流表示数变小，电压表示数不变D．电流表示数变小，电压表示数变小
【答案】B
【解析】根据电路图，分析电路结构，作出等效电路图如图所示：
AD．由电路图可知，电压表测电源电压，由于电源电压不变，所以电压表示数不变，故AD错误；
BC．由电路图可知P向中点滑动，滑动变阻器接入电路的阻值变小，电源电压不变，由欧姆定律可知，流过滑动变阻器的电流变大，电流表示数变大，故B正确，C错误。故选B。
4．如图所示电路，电源电压不变，闭合和，灯泡和均能正常发光，电流表和电压表均有示数。下列分析不正确的是（ ）
A．只闭合，电压表可以测量出电源两端的电压
B．先闭合，再闭合，电路中的总电流变大，亮度不变
C．先闭合，再闭合，电路中的总电阻变小
D．只闭合，电流表可以测量出通过的电流
【答案】D
【解析】AD．只闭合S1，电路中只有L1接入电路，L2被断路，电流表与灯泡L1串联，能够测量出通过灯L1的电流，电压表与电源并联，可以测量出电源两端的电压，故A正确，不符合题意，D错误，符合题意；
BC．先闭合S1，再闭合S2，L1和L2并联接入电路，电路的总电阻变小，总电流变大，由于L1和L2并联互不影响，灯L1的亮度不变，故BC正确，不符合题意；故选D。
5．在如图所示的实验中，当导线中有电流通过时，小磁针就会发生偏转。下列说法正确的是（ ）

A．这一现象说明所有物质周围都存在磁场
B．发生偏转的小磁针对通电导线没有力的作用
C．小磁针的指向决定了通电导线周围磁场的方向
D．改变导线中电流的方向，小磁针的偏转方向改变
【答案】D
【解析】A．该实验是奥斯特实验，说明通电导体的周围都存在磁场，故A错误；
B．物体间力的作用时相互的，小磁针受通电导线力的作用的同时，也对通电导线有力的作用，故B错误；
C．通电导线周围磁场方向由电流的方向决定的，而不是小磁针的指向决定的，，故C错误；
D．改变导线中电流的方向，通电导体周围的磁场方向发改变，因此小磁针的偏转方向改变，故D正确。故选D。
6．如图所示，当开关S闭合时，灯L1、L2均不亮。小明将电流表并接在灯L1两端时，灯L2亮L1不亮，电流表有示数；将电流表并接在灯L2两端时，两灯均不亮，电流表无示数，则故障可能是（ ）
A．灯L1开路B．灯L1短路
C．灯L2开路D．灯L2短路
【答案】A
【解析】A．如果灯L1断路，两灯都不亮，将电流表并接在灯L1两端时，L2通路，灯L2亮L1不亮，电流表有示数；将电流表并接在灯L2两端时，两灯均不亮，电流表无示数，故A符合题意；
B．如果灯L1短路，L2会发光，故B不符合题意；
C．如果灯L2断路，两灯都不亮，将电流表并接在灯L1两端时，电路仍为断路，灯泡不亮，电流表无示数；将电流表并接在灯L2两端时，L1通路会发光，电流表有示数，故C不符合题意；
D．如果灯L2短路，L1会发光，故D不符合题意。故选A。
7．如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，甲电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压数示数U的变化关系如图乙所示。下列说法正确的是（ ）
A．电源电压为2V
B．R1的阻值为10Ω
C．电路消耗的最大功率为1.8W
D．滑片P在b端时，1min内R1消耗的电能为120J
【答案】C
【解析】AB．由乙图可知，当滑片P在a端时，滑动变阻器接入电路中的阻值最小，电路中的电流最大为0.6A，则电源电压为-----①
当滑片P在b端时，滑动变阻器接入电路中的阻值最大，电路中的电流最小为0.2A，则电源电压为-------②
联立①②可得，U=3V，故AB错误；
C．当电路中电流最大时，根据可知，电路中的最大电功率为，故C正确；
D．滑片P在b端时，电路中的电流为0.2A，1min内R1消耗的电能为
，故D错误。故选C。
8．下列四幅图中，探究“磁场对通电导线的作用”的是（ ）
A．B．
C．D．
【答案】C
【解析】A．该图是奥斯特实验，探究的是电流的磁效应，故A不符合题意；
B．该图是电磁继电器，属于电磁铁的应用，故B不符合题意；
C．当开关闭合时，放在磁场中的导体会在磁场力的作用下运动起来，探究的是磁场对通电导线的作用，故C符合题意；
D．导体与电流计相连，在闭合回路中当导体棒AB在磁场中做切割磁感线运动时，电流计中会有电流通过，探究的是电磁感应现象，故D不符合题意。 故选C。
9．小鑫同学看到了一个悬浮地球仪摆件，于是利用选购材料制作了一个仿制品，并成功地将他的地球仪稳定地“悬浮”起来。下列说法正确的是（ ）
A．实现“悬浮”的磁铁A端是S极
B．M点处磁感线方向竖直向下
C．若要增加地球仪“悬浮”的高度，可将滑片P向上移动加以调节
D．地球仪在更高的位置稳定“悬浮”后，受到的磁铁对它的斥力变大
【答案】C
【解析】A．“地球仪”稳定地“悬浮”起来，电磁铁的上端是S极，下端是N极，根据同名磁极相互排斥可知，磁铁的B端为S极，磁铁A端是N，故A错误；
B．磁体外部的磁感线从N极出发回到S极，故M点磁感线方向大致向上，故B错误；
CD．若要增加地球仪“悬浮”的高度，必须增强磁性，可将滑片P向上移动加以调节，使电路中的电阻变小，电流变大，电磁铁磁性增强。增加地球仪“悬浮”的高度后，电磁铁对地球仪的斥力仍等于地球仪的重力，故斥力大小不变，故C正确，D错误。故选C。
10．关于家庭电路和安全用电，下列说法正确的是（ ）
A．空气开关“跳闸”的原因，一定是发生了短路
B．手机充电时尽量不接打电话，充电后及时拔下充电器
C．站在地上的人不小心接触了零线，漏电保护器会迅速断开，保护人身安全
D．使用测电笔辨别零线和火线时，手不能接触笔尾金属体
【答案】B
【解析】A．空气开关“跳闸”的原因是由于电流过大，电流过大可能是电路发生了短路，也可能是电路的总功率过大，故A错误；
B．在手机充电过程中拨打电话，手机中电流过大，电池发热量过多，可能会引起电池爆炸，所以手机充电时尽量不接打电话；手机充电完毕，不及时拔下充电器，会造成电能的浪费，所以充电后及时拔下充电器，故B正确；
C．零线不带电，人不小心接触了零线，不会造成触电事故，所以漏电保护器会迅速断开，故C错误；
D．使用测电笔辨别零线和火线时，手必须接触笔尾金属体，否则测电笔接触火线氖管不会发光，不能辨别火线和零线，故D错误。故选B。
二、多选题 （共3题；共9分）
11．把标有“6V 6W”的灯泡L1和“6V 3W”的灯泡L2串联在某电源的两端，其中一只正常发光，另一只没有达到额定功率，假设灯泡电阻不变，则下列说法正确的是（ ）
A．通过两个灯泡的电流之比为2:1
B．灯泡L2正常发光
C．灯泡L1、L2的实际功率之比为2:1
D．灯泡L1、L2两端的总电压为9V
【答案】BD
【解析】AB．由P=UI可得，两灯泡的额定电流分别为
由可得，两灯泡的电阻分别为
因串联电路中各处的电流相等，且其中一只正常发光，另一只没有达到额定功率，所以，此时电路中的电流I=I2=0.5A，灯泡L2正常发光，灯泡L1不能正常发光，故A错误，B正确；
CD．由P=UI=I2R可得，灯泡L1、L2的实际功率之比为
因串联电路中总电阻等于各分电阻之和，所以，灯泡L1、L2两端的总电压为
，故C错误，D正确。故选BD。
12．如图所示，是小灯泡L和电阻R的电流与电压关系的图像。下列说法正确的是（ ）
A．电阻R的电阻值是10Ω
B．当通过R的电流是0.2A的时候，其消耗的电功率是0.8W
C．仅把L、R并联在电压是2V的电路中，干路里的电流是0.4A
D．仅把L、R串联在电路中，当电流是0.2A时，它们两端总电压是5V
【答案】BCD
【解析】A．由图可知，定值电阻的阻值保持不变，当电压为4V时，电流为0.2A，所以电阻的阻值为，故A错误；
B．由图可知，当通过R的电流是0.2A的时候，其电压为4V，所以电功率为
，故B正确；
C．仅把L、R并联在电压是2V的电路中，由图可知，L的电流为0.3A，R的电流为0.1A，干路里的电流是各支路电流之和，为0.4A，故C正确；
D．仅把L、R串联在电路中，当电流是0.2A时，L的电压为1V，R的电压为4V，串联电路中总电压等于各用电器电压之和，为5V，故D正确。故选BCD。
13．某项目式学习小组，正在完成握力计的电路设计，下图是该组设计的部分电路，其中金属板N固定不动，金属板M可带动金属片P滑动，从而与R构成滑动变阻器，若弹簧的电阻不计，电源电压保持不变；还有电表和定值电阻待填进入图中1、2的虚框内要求要求握力F增大时，电表的示数也增大，下列说法正确的是（ ）
A．1、2位置分别接入定值电阻、电压表，测力计设计符合要求
B．1、2位置分别接入电压表、定值电阻，测力计设计符合要求
C．1、2位置分别接电流表、定值电阻，测力计设计符合要求
D．1、2位置分别接入定值电阻、电流表，电路状态设计存在缺陷
【答案】BD
【解析】AB．串联电路具有分压作用，电阻越大，分到的电压越大，弹簧所受推力越大，滑动变阻器的滑片向右滑动，连入的电阻变大，电路的总电阻变大，根据欧姆定律可知，电路中的电流变小，定值电阻两端的电压U=IR，加在它两端的电压就变小，因为电源电压等于定值电阻两端的电压和滑动变阻器两端的电压之和，所以滑动变阻器两端的电压就会增大，滑动变阻器和定值电阻R要串联接入电路，2位置接入定值电阻R，因为电压表与被测电路并联，要测哪部分电路的电压，电压表就和哪部分电路并联，所以电压表与滑动变阻器并联，1位置应接入电压表，故A错误，B正确；
C．若1位置接电流表，则滑动变阻器被短路，无论握力F如何变化，电表的示数不变，无法达到设计要求，故C错误；
D．1、2位置分别接入定值电阻、电流表，则握力F增大时，滑动变阻器接入电路的阻值增大，电路的总电阻增大，干路电流减小，无法达到电表的示数也增大的要求，电路状态设计存在缺陷，故D正确。故选BD
三、填空题 （共6题；共12分）
14． mA V
【答案】 ；
【解析】电流单位换算关系为
电压单位换算关系为
15．如图所示的电路，R1的阻值为15Ω，闭合开关S，电流表的示数为0.3A，电压表的示数为3V，则R2的阻值为 Ω，电路总功率为 W。
【答案】10；1.5
【解析】由图可知，两个电阻并联，电流表测量通过R2的电流，电压表测量电源电压，R2的阻值为
电路总功率为1.5W
16．图为一台“3V 3W”的手持迷你型小风扇，电动机线圈阻值为0.2Ω。则小风扇正常工作1min消耗的电能为 J；电动机线圈1min产生的热量为 J。
【答案】180；12
【解析】由得，小风扇正常工作1min=60s消耗的电能为
由得，小风扇正常工作的电流
电动机线圈1min=60s产生的热量为
17．a、b、c三个轻质小球，a带正电，相互作用的情况如图所示，则c的带电情况是 ；用丝绸摩擦过的玻璃棒靠近c，二者将互相 （选填“吸引”或“排斥”）。
【答案】 c带负电荷 ；吸引
【解析】电荷间的相互作用规律为：同种电荷互相排斥，异种电荷互相吸引；带电体能吸引轻小物体；a带正电，a、b相互吸引，则b有可能带负电或不带电；b、c互相排斥，则b与c都带电且带同种电荷，b、c带负电荷。用丝绸摩擦过的玻璃棒带正电，c带负电，则两者互相吸引。
18．如图，电源电压保持不变，电阻。要使R2、R3并联，应闭合开关 ，此时电流表的示数为I1；若把开关S1、S2都断开，此时电流表的示数为I2，则I1︰I2= 。

【答案】S1、S2；4︰1
【解析】如图所示，电流从电源的正极流出经过电流表后，要使电阻R2、R3并联，则电阻R2、R3中必须有电流通过，所以应闭合开关S1、S2（电阻R1处于短路状态）。
设电源电压为U，当闭合开关S1、S2时，电阻R2、R3并联，根据并联电路电流规律，干路电流等于各支路电流之和为
若把开关S1、S2都断开，R1、R2串联，通过的电流为
则两次电流表示数之比为
19．甲乙两电阻的电流随电压的变化关系如图所示，则R甲 R乙（选填“>”，“
