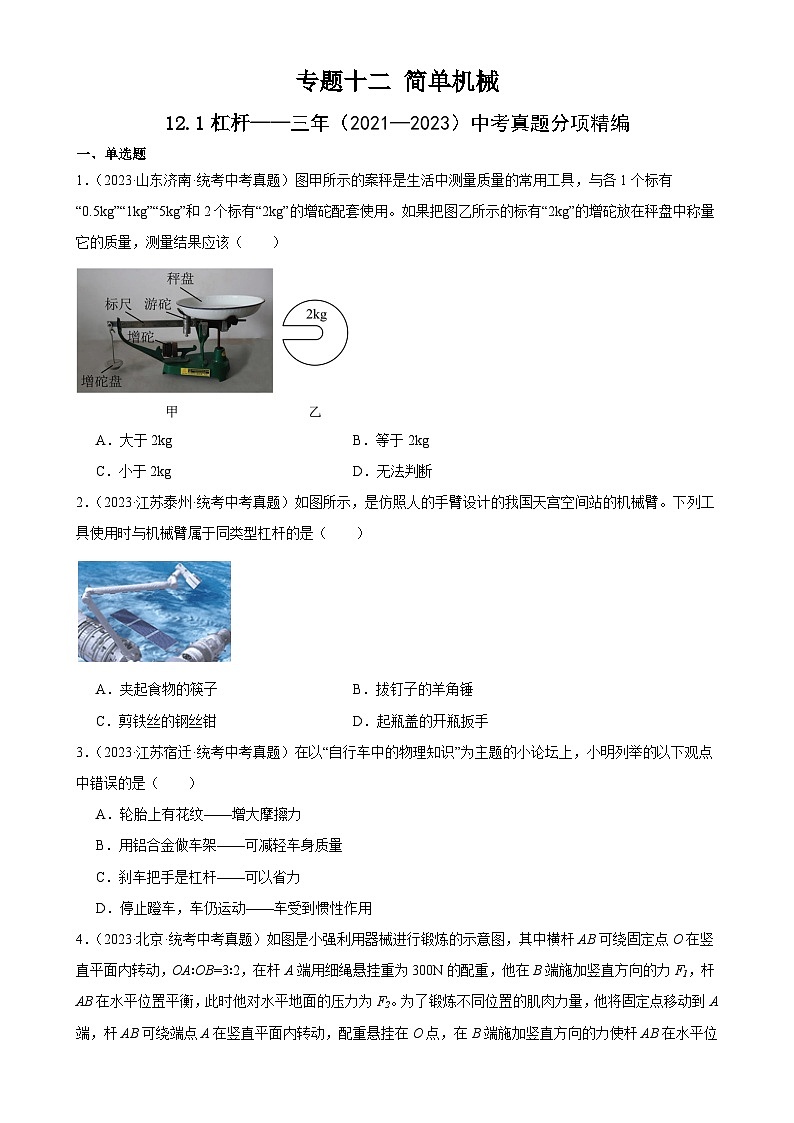

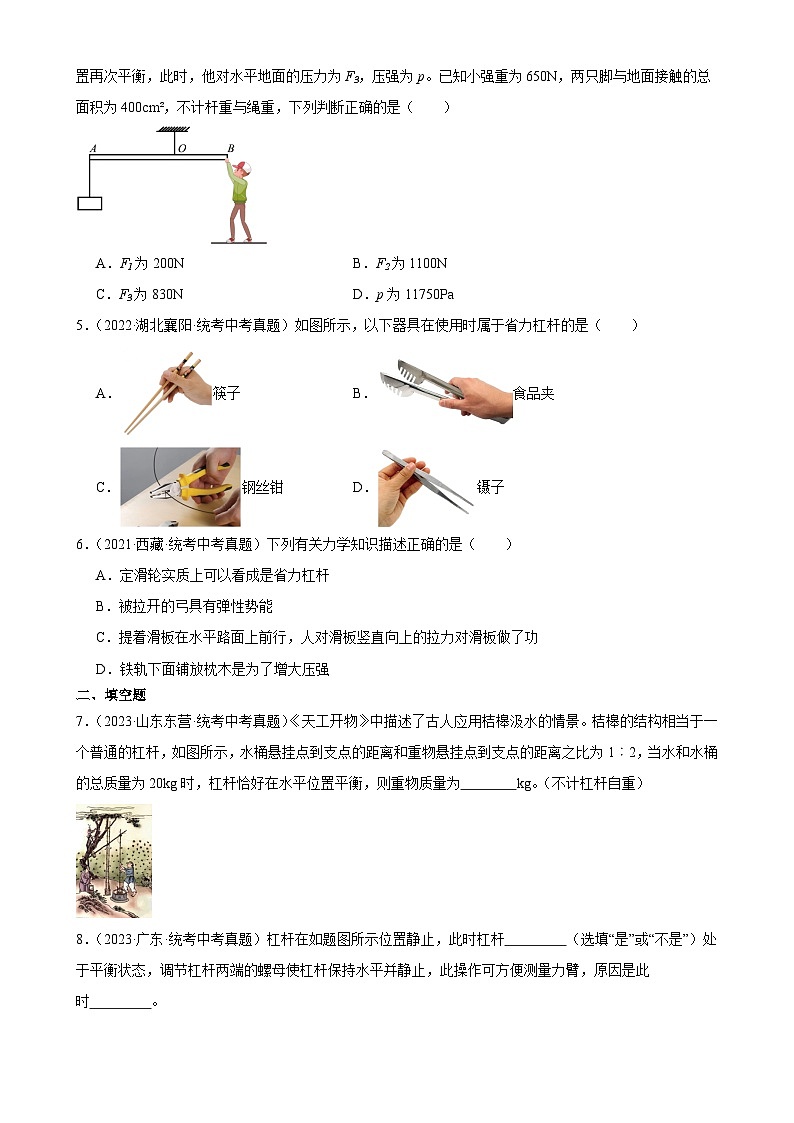

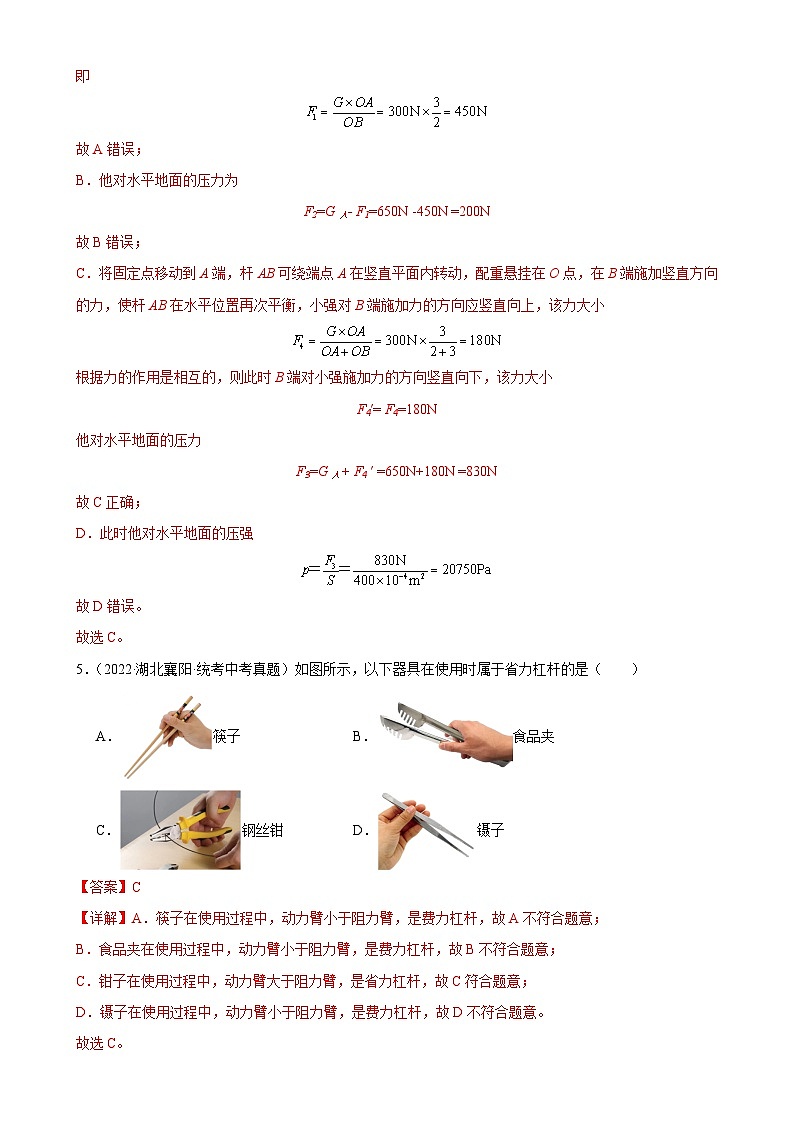

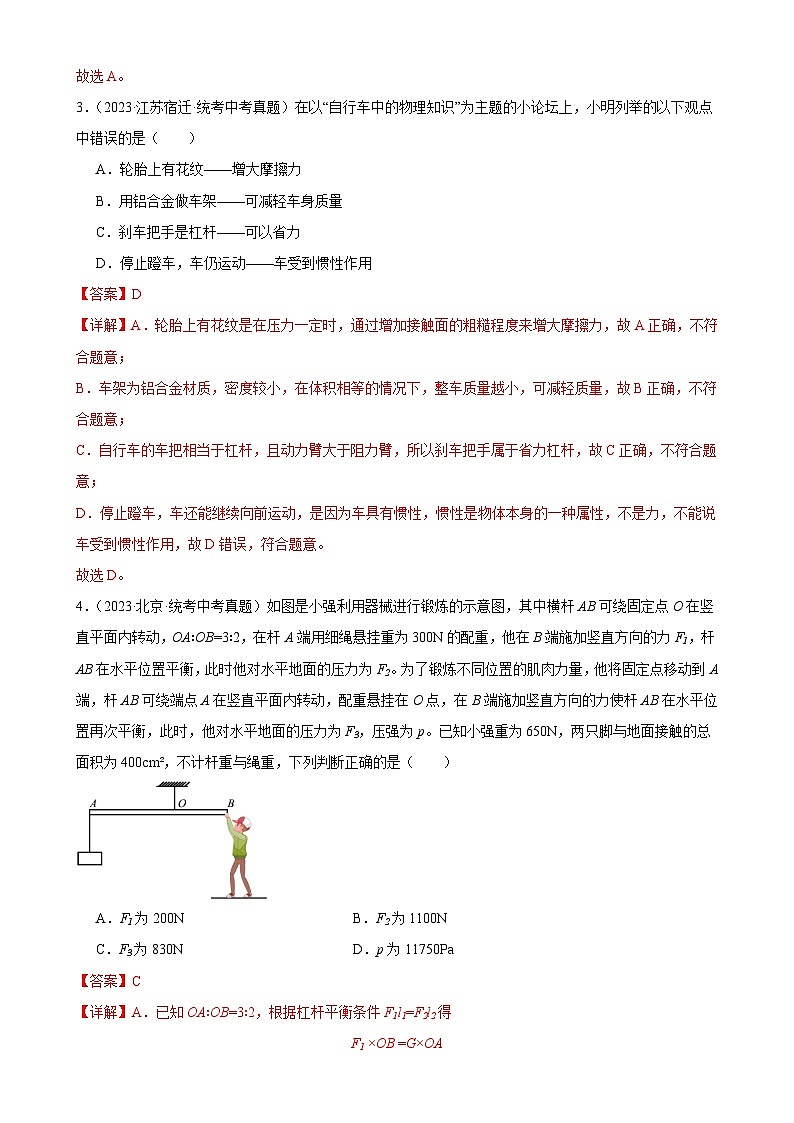

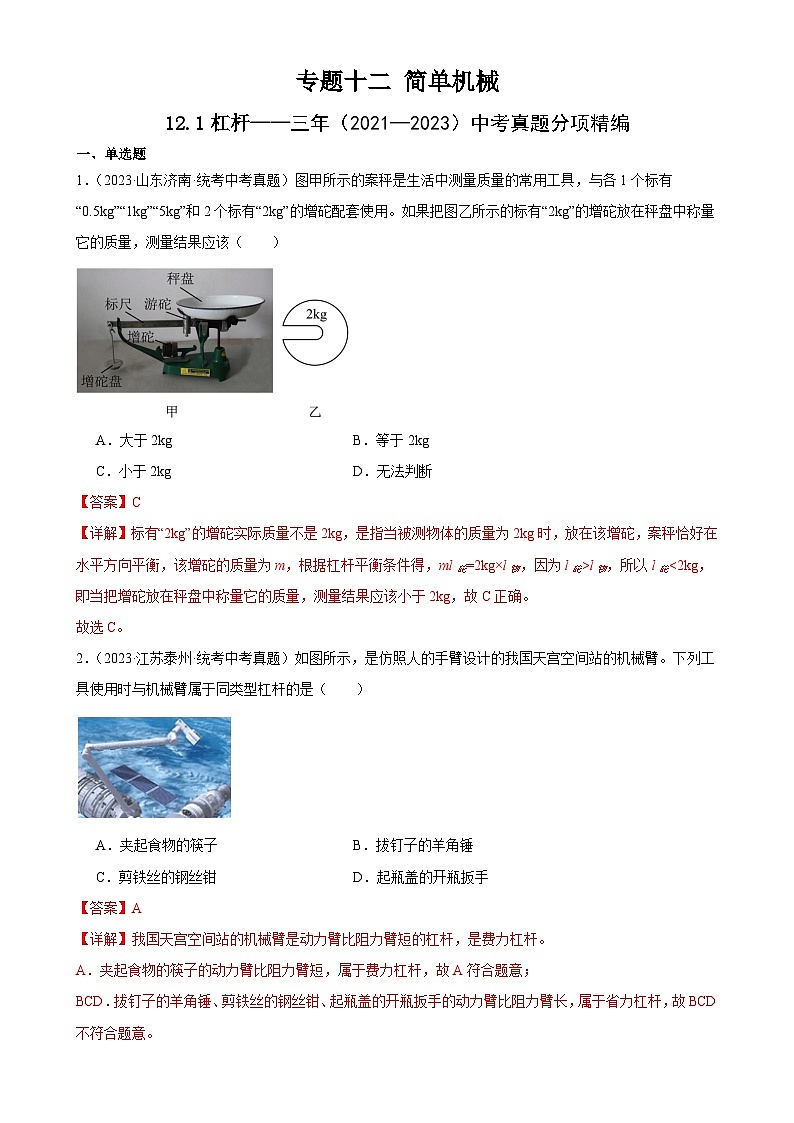

中考物理一轮复习考点分项练习专题12 简单机械 12.1杠杆（2份，原卷版+教师版）

这是一份中考物理一轮复习考点分项练习专题12 简单机械 12.1杠杆（2份，原卷版+教师版），文件包含中考物理一轮复习考点分项练习专题12简单机械121杠杆教师版docx、中考物理一轮复习考点分项练习专题12简单机械121杠杆学生版docx等2份试卷配套教学资源，其中试卷共14页， 欢迎下载使用。
一、单选题
1．（2023·山东济南·统考中考真题）图甲所示的案秤是生活中测量质量的常用工具，与各1个标有“0.5kg”“1kg”“5kg”和2个标有“2kg”的增砣配套使用。如果把图乙所示的标有“2kg”的增砣放在秤盘中称量它的质量，测量结果应该（ ）

A．大于2kgB．等于2kg
C．小于2kgD．无法判断
【答案】C
【详解】标有“2kg”的增砣实际质量不是2kg，是指当被测物体的质量为2kg时，放在该增砣，案秤恰好在水平方向平衡，该增砣的质量为m，根据杠杆平衡条件得，ml砣=2kg×l物，因为l砣>l物，所以l砣OA，则Ⅱ式的斜率大于Ⅰ式的斜率，因此将M从A移至B，F与的关系图线为过原点且斜率比图线①大的图线②。
三、作图题
11．（2023·辽宁锦州·统考中考真题）如图所示是中医用切刀切药材的示意图，请你在图中画出施加在手柄上A点的最小力F及其力臂L。

【答案】
【详解】根据杠杆平衡条件可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，要求在A点用力，连接OA，则OA就是最长的动力臂L；由题意可知，要在A点用最小的力F将药材切开，杠杆应按顺时针转动，则动力应垂直于力臂L向下，据此可画出最小动力F的示意图，如图所示：

四、实验题
12．（2023·湖北武汉·统考中考真题）在探究杠杆平衡条件的实验中：
（1）调节平衡螺母，使杠杆在不挂钩码时，保持水平并静止。选取若干个质量均为50g的钩码，在杠杆两侧分别挂上不同数量的钩码，移动钩码，使杠杆重新在水平位置平衡，分别记下F1、F2、l1、l2的数值。重做几次实验，部分实验数据如下表所示。
由表中数据可得，F1、F2、l1、l2之间的关系式是 ；
（2）①在第（1）问的某次实验中，杠杆右侧挂了4个钩码，左侧用弹簧测力计竖直向下拉，当杠杆在如图甲所示位置静止时，弹簧测力计的示数是 N；
②保持杠杆右侧所挂4个钩码的位置不变，取下弹簧测力计，在杠杆右侧用弹簧测力计沿竖直方向拉杠杆，当杠杆再次水平并静止时，弹簧测力计对杠杆的拉力为F=1.5 N，请在图乙中画出弹簧测力计对杠杆的拉力F的示意图及其力臂l。

【答案】
【详解】（1）[1]分析数据可得，第一次试验
第二次实验
由此可知，F1、F2、l1、l2之间的关系式为
（2）[2]由题意知，杠杆右侧挂了4个钩码，总质量为200g，由得，四个钩码重力为
杠杆右侧受到向下拉力的大小等于砝码重力大小，即
根据图甲可知，由可知，弹簧测力计的大小为
（3）[3]由得，杠杆再次平衡状态为
解得。根据力与力臂的关系进行画图，即过支点作力的作用线的垂线段，如图所示：
次数
动力F1/N
动力臂l1/cm
阻力F2/N
阻力臂l2/cm
1
3.0
5.0
1.5
10.0
2
2.0
15.0
2.0
15.0
3
1.0
25.0
2.5
10.0
……
……
……
……
……
