专题19 电与磁（练习）-2025年中考物理一轮复习讲义及练习

这是一份专题19 电与磁（练习）-2025年中考物理一轮复习讲义及练习，文件包含专题19电与磁练习原卷版docx、专题19电与磁练习解析版docx等2份试卷配套教学资源，其中试卷共59页， 欢迎下载使用。

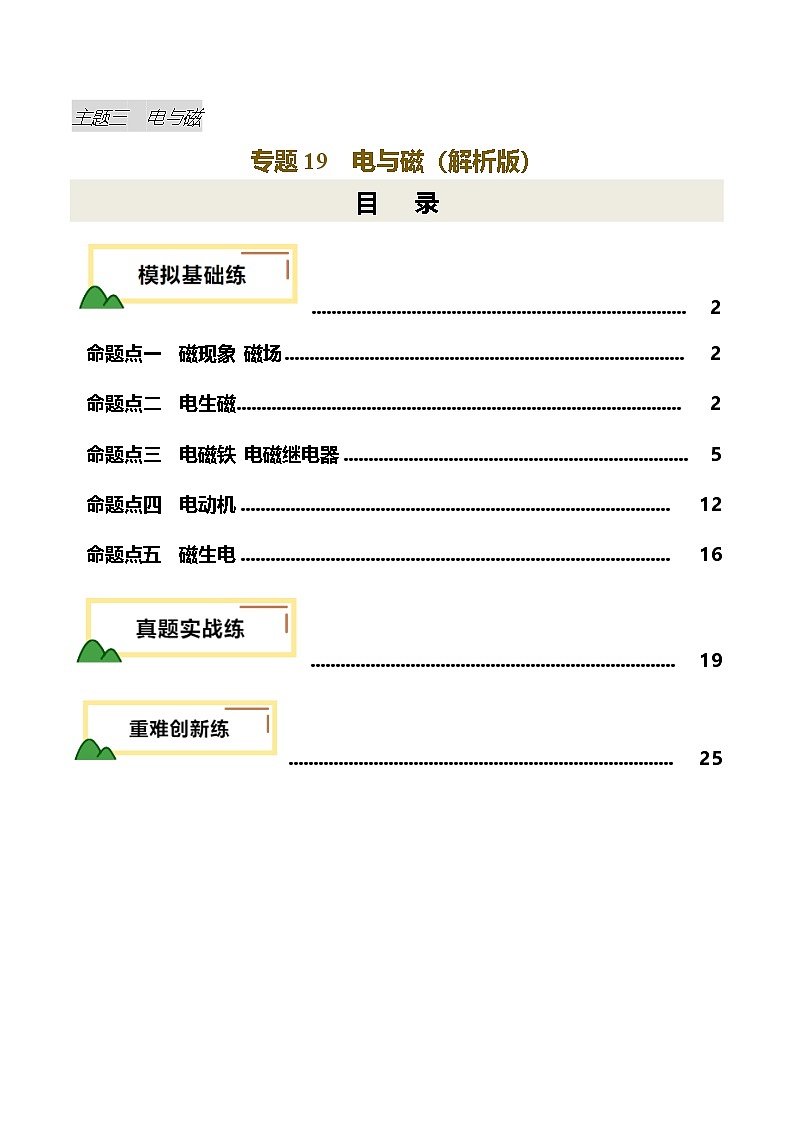

TOC \ "1-3" \h \u \l "_Tc10580" PAGEREF _Tc10580 \h 2
\l "_Tc21385" 命题点一 磁现象 磁场 PAGEREF _Tc21385 \h 2
\l "_Tc20465" 命题点二 电生磁 PAGEREF _Tc20465 \h 2
\l "_Tc11154" 命题点三 电磁铁 电磁继电器 PAGEREF _Tc11154 \h 5
\l "_Tc8276" 命题点四 电动机 PAGEREF _Tc8276 \h 12
\l "_Tc31884" 命题点五 磁生电 PAGEREF _Tc31884 \h 16
\l "_Tc1047" PAGEREF _Tc1047 \h 19
\l "_Tc30160" PAGEREF _Tc30160 \h 25
命题点一 磁现象 磁场

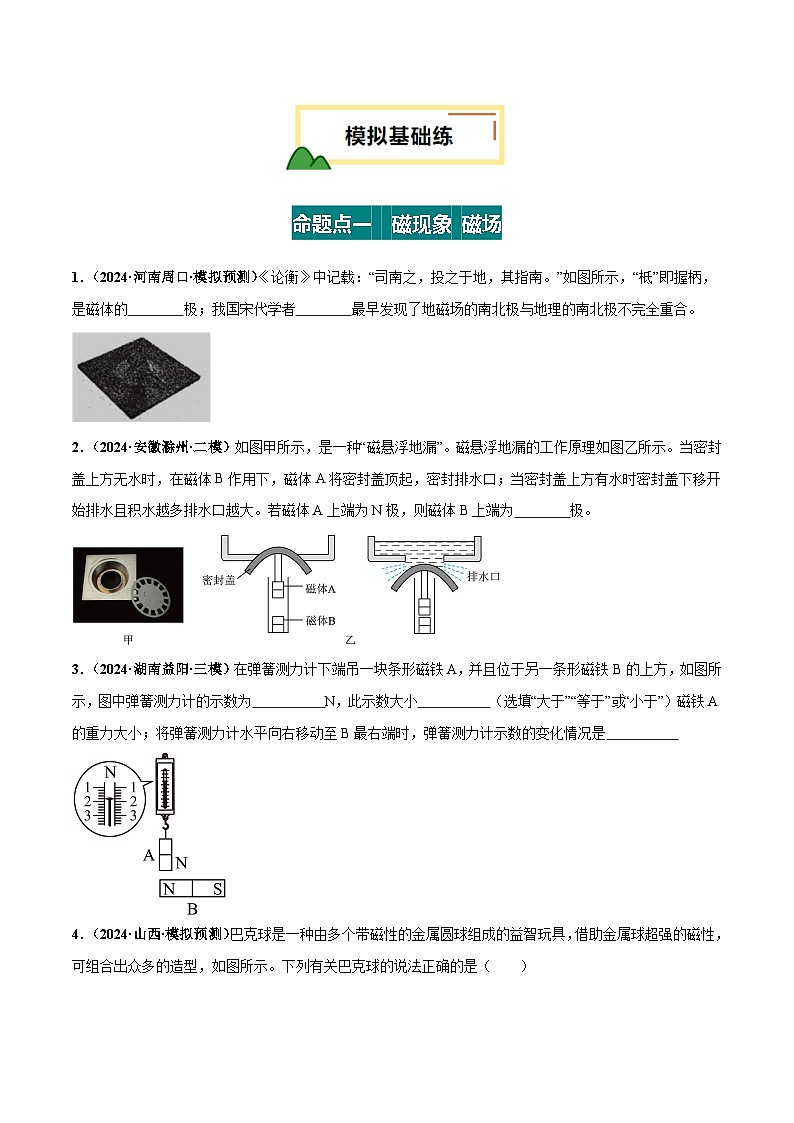

1．（2024·河南周口·模拟预测）《论衡》中记载：“司南之，投之于地，其指南。”如图所示，“柢”即握柄，是磁体的 极；我国宋代学者 最早发现了地磁场的南北极与地理的南北极不完全重合。
【答案】 南 沈括
【详解】[1]磁勺的握柄指南，根据地磁的N极在地理的南极附近，异名磁极相互吸引，因此，勺柄为该磁体S（南）极。
[2]地磁场的北极在地理南极附近，地磁场南极在地理北极附近，我国宋代学者沈括最早发现了地磁场的南北极与地理的南北极不完全重合。
2．（2024·安徽滁州·二模）如图甲所示，是一种“磁悬浮地漏”。磁悬浮地漏的工作原理如图乙所示。当密封盖上方无水时，在磁体B作用下，磁体A将密封盖顶起，密封排水口；当密封盖上方有水时密封盖下移开始排水且积水越多排水口越大。若磁体A上端为N极，则磁体B上端为 极。
【答案】S
【详解】当密封盖上方无水时，在磁体B作用下，磁体A将密封盖顶起，说明磁体A下端和磁体B上端相互排斥。因为同名磁极相互排斥，若磁体A上端为N极，则A的下端为S极，利用同名磁极相互排斥原理，则磁体B的上端为S极。

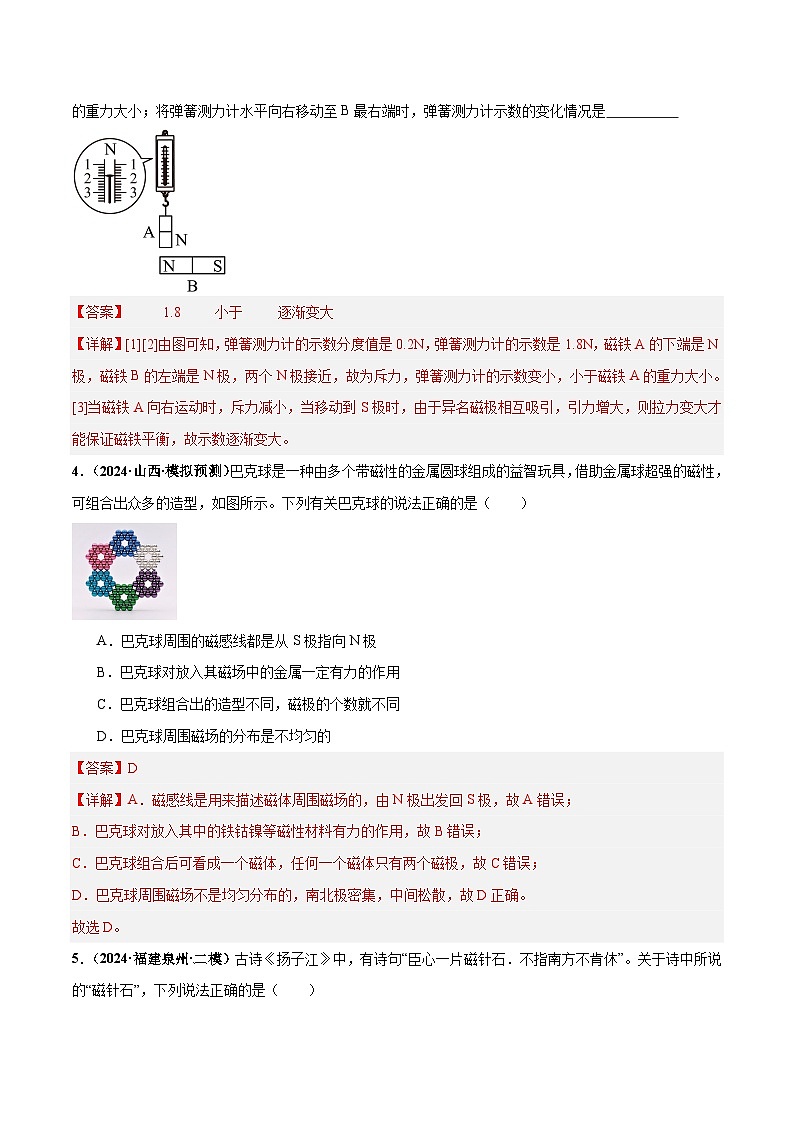

3．（2024·湖南益阳·三模）在弹簧测力计下端吊一块条形磁铁A，并且位于另一条形磁铁B的上方，如图所示，图中弹簧测力计的示数为 N，此示数大小 （选填“大于”“等于”或“小于”）磁铁A的重力大小；将弹簧测力计水平向右移动至B最右端时，弹簧测力计示数的变化情况是
【答案】 1.8 小于 逐渐变大
【详解】[1][2]由图可知，弹簧测力计的示数分度值是0.2N，弹簧测力计的示数是1.8N，磁铁A的下端是N极，磁铁B的左端是N极，两个N极接近，故为斥力，弹簧测力计的示数变小，小于磁铁A的重力大小。
[3]当磁铁A向右运动时，斥力减小，当移动到S极时，由于异名磁极相互吸引，引力增大，则拉力变大才能保证磁铁平衡，故示数逐渐变大。

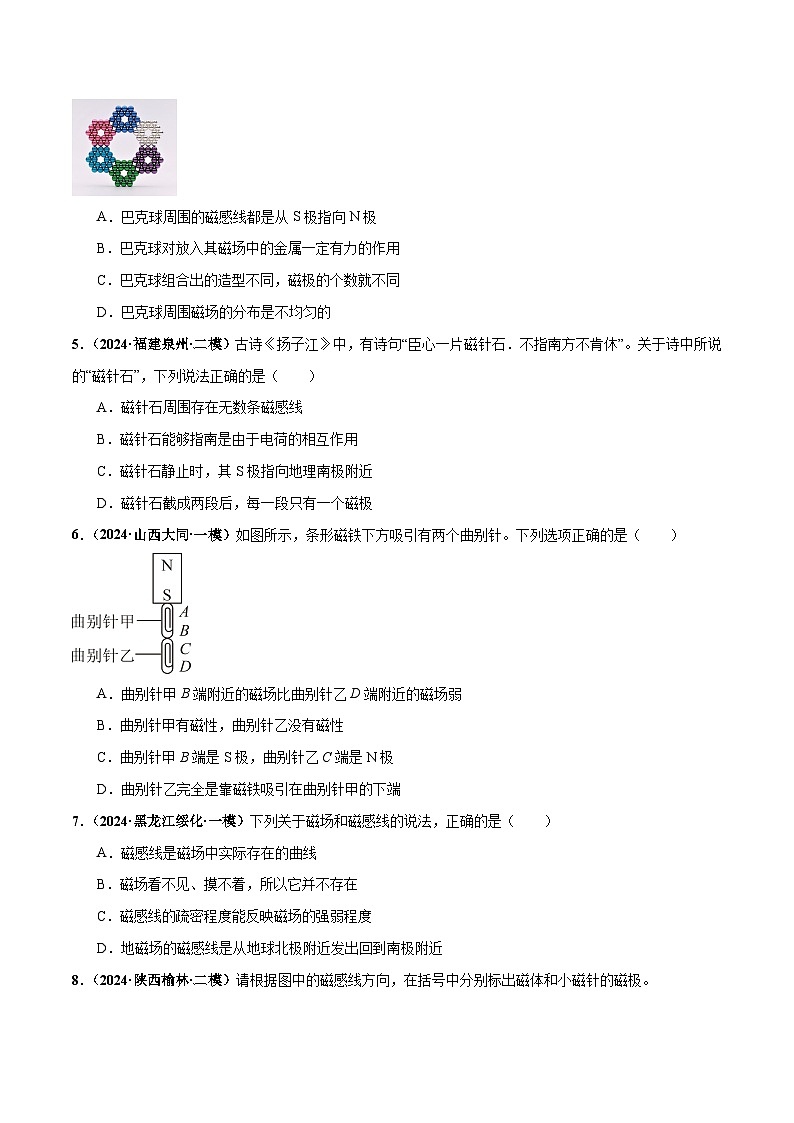

4．（2024·山西·模拟预测）巴克球是一种由多个带磁性的金属圆球组成的益智玩具，借助金属球超强的磁性，可组合出众多的造型，如图所示。下列有关巴克球的说法正确的是（ ）
A．巴克球周围的磁感线都是从S极指向N极
B．巴克球对放入其磁场中的金属一定有力的作用
C．巴克球组合出的造型不同，磁极的个数就不同
D．巴克球周围磁场的分布是不均匀的
【答案】D
【详解】A．磁感线是用来描述磁体周围磁场的，由N极出发回S极，故A错误；
B．巴克球对放入其中的铁钴镍等磁性材料有力的作用，故B错误；
C．巴克球组合后可看成一个磁体，任何一个磁体只有两个磁极，故C错误；
D．巴克球周围磁场不是均匀分布的，南北极密集，中间松散，故D正确。
故选D。
5．（2024·福建泉州·二模）古诗《扬子江》中，有诗句“臣心一片磁针石．不指南方不肯休”。关于诗中所说的“磁针石”，下列说法正确的是（ ）
A．磁针石周围存在无数条磁感线
B．磁针石能够指南是由于电荷的相互作用
C．磁针石静止时，其S极指向地理南极附近
D．磁针石截成两段后，每一段只有一个磁极
【答案】C
【详解】A．磁感线是假想的线，实际上不存在，磁针石周围存在磁场，但不存在磁感线，故A错误；
BC．磁针石在地磁场的作用下，静止时，其S极指向地理南极附近，N极指向地理北极附近，故B错误，C正确；
D．磁针石截成两段后，每一段都有两个磁极，分别是北极和南极，故D错误；
故选C。
6．（2024·山西大同·一模）如图所示，条形磁铁下方吸引有两个曲别针。下列选项正确的是（ ）
A．曲别针甲B端附近的磁场比曲别针乙D端附近的磁场弱
B．曲别针甲有磁性，曲别针乙没有磁性
C．曲别针甲B端是S极，曲别针乙C端是N极
D．曲别针乙完全是靠磁铁吸引在曲别针甲的下端
【答案】C
【详解】A．曲别针甲的B端比乙的D端更接近磁铁，磁场更强，故A错误；
B．甲、乙都被磁化了，都具有磁性，故B错误；
C．条形磁铁下端为S极，据同名磁极相互排斥，异名磁极相互吸引知，甲的A端为N极，B端为S极，乙的C端为N极，D端为S极，故C正确；
D．条形磁铁对乙有吸引，甲被磁化后，对乙也有吸引，故D错误。
故选C。
7．（2024·黑龙江绥化·一模）下列关于磁场和磁感线的说法，正确的是（ ）
A．磁感线是磁场中实际存在的曲线
B．磁场看不见、摸不着，所以它并不存在
C．磁感线的疏密程度能反映磁场的强弱程度
D．地磁场的磁感线是从地球北极附近发出回到南极附近
【答案】C
【详解】A．磁感线是磁体周围空间实际上不存在的曲线，是为了研究磁场的性质假想出来的几何曲线，故A错误；
B．磁场看不见摸不着，但是真实存在，故B错误；
C．磁感线有疏密之分，可以表示磁场的强弱，越密表示越强，故C正确；
D．由于地磁北极在地理南极附近，地磁场的磁感线是从地球南极附近发出回到北极附近，故D错误。
故选C。
8．（2024·陕西榆林·二模）请根据图中的磁感线方向，在括号中分别标出磁体和小磁针的磁极。
【答案】见解析
【详解】由于磁体周围的磁感线从N极出发回到S极，磁感线上的任何一点的切线方向跟小磁针放在该点的北极指向一致，图中括号处磁铁磁极磁感线发出，故为N极，根据磁感线切线方向可以确定括号处小磁针的磁极为N极，如下图
命题点二 电生磁
9．（2024·黑龙江哈尔滨·二模）如图将一根直导线沿南北方向水平放置在静止的小磁针正上方，当接通电源时小磁针偏转，表明 。改变直导线中的电流方向，小磁针偏转方向也随之改变，表明 。
【答案】 通电导线周围存在磁场 磁场方向与电流方向有关
【详解】[1]接通电路后，观察到小磁针偏转，说明通电直导线周围存在磁场，这是著名的奥斯特实验。
[2]改变直导线中的电流方向，小磁针偏转方向也发生改变，说明磁场方向改变，这表明通电导体周围的磁场方向与电流方向有关。
10．（2024·四川绵阳·模拟预测）如图所示，当开关闭合以后，螺线管与条形磁铁的S极相互吸引，可以判断通电螺线管的右端为 （选填“N”或“S”）级，电源的a端为 （选填“正”或“负”）极。
【答案】 N 负
【详解】[1]磁极间的相互作用规律：同名磁极相互排斥，异名磁极相互吸引。题目中给出螺线管与条形磁铁的S极相互吸引，那么可以判断螺线管的右端（即与条形磁铁S极靠近的一端）应为N极，因为异名磁极（N极和S极）是相互吸引的。
[2]根据安培定则，用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是通电螺线管的N极。在本题中，我们已经知道螺线管的右端是N极，那么我们可以将右手的拇指指向螺线管的右端（即N极），此时四指弯曲的方向就是电流在螺线管中的方向。从图中可以看出，电流是从螺线管的左端流入，右端流出。在电源外部，电流是从正极流出，经过电路后流回负极。因此，在本题中，电流是从电源的b端流出，经过螺线管后流回a端。所以，可以判断电源的a端为负极。
11．（2024·山东济南·一模）如图所示是条形磁体和通电螺线管之间的磁感线的分布以及小磁针静止时的情况，由此可以判断小磁针的a端为 极，电源的左端为 极．
【答案】 南（或“S”） 负（或“-”）
【详解】[1][2]由于在磁体外部磁感线从磁体的北极出来，回到南极，所以通电螺线管的左端为N极，右端为S极；同名磁极互相排斥，异名磁极互相吸引，所以小磁针的a端为S极，b端为N极；根据安培定则，电流从通电螺线管的右端流入，左端流出，所以电源右端为正极，左端为负极。
12．（2024·上海杨浦·二模）将具有磁性的钢钉悬挂起来，静止时钉尖指着“南”方，钉尖是 极。如图所示，将通电螺线管放置在该钢钉附近时，钉头会被吸引过去，这说明力可以改变物体的 ，可推断出电源的右侧是 极。
【答案】 S 运动状态 正
【详解】[1]静止时钉尖指着“南”方，地磁场的N极在地理南极附近，S极在地理北极附近，所以钉尖是S极，钉头是N极。
[2][3]将通电螺线管放置在该钢钉附近时，钉头会被吸引过去，铁钉的运动状态发生改变，这说明力可以改变物体的运动状态；根据异名磁极相互吸引可知，通电螺线管的右端为S极，其左端为N极，根据安培定则可知电流从螺线管的右侧流入、左侧流出，所以电源的右侧是正极。
13．（2024·内蒙古呼伦贝尔·模拟预测）小磁针静止时的指向如图所示，由此可知（ ）
A．a端是通电螺线管的N极，c端是电源负极
B．a端是通电螺线管的N极，c端是电源正极
C．b端是通电螺线管的N极，d端是电源正极
D．b端是通电螺线管的N极，d端是电源负极
【答案】B
【详解】由图可知，小磁针的左端为N极，根据异名磁极相互吸引可知，螺线管的b端为S极、a端为N极，根据安培定则可知，电流从螺线管的左端流入，所以c端为正极，故ACD错误，B正确。
故选B。
14．（2024·江苏连云港·一模）如图所示是根据螺线管中电流的方向判断螺线管的极性，其中正确的是（ ）
A．B．
C．D．
【答案】A
【详解】A．根据安培定则可知，右手握住螺线管，四指指向电流方向，大拇指所指方向就是螺线管的N极，故A正确；
B．图中用的是左手，与安培定则不符，因此是错误的，故B错误；
C．根据安培定则可知，右手握住螺线管，四指指向电流方向，大拇指所指方向就是螺线管的N极，图中磁极标反了，故C错误；
D．图中用的是左手，与安培定则不符，因此是错误的，故D错误。
故选A。
15．（2024·山西忻州·模拟预测）科技小组把带铁芯的螺线管、电源、导线和开关按如图所示电路连接并固定在塑料托盘上，当它漂浮在水面，一个简易的指南针就做成了。该指南针的南极（S）应标在托盘的（ ）
A．a处B．b处C．c处D．d处
【答案】D
【详解】如图所示，电流从螺线管左端流入、右端流出，根据右手螺旋定则可知，螺线管的左端为N极，右端为S极，所以，该指南针的南极（S）应标在托盘的d处，故D符合题意，ABC不符合题意。
故选D。
16．（2024·湖北恩施·一模）小强同学利用小磁针探究通电螺线管外部磁场方向，电路接通后小磁针静止时如图所示。下列说法正确的是（ ）
A．通电螺线管的左边是 S 极
B．电源的左边是正极
C．交换电源的正负极，小磁针不会发生偏转
D．电路断开后，小磁针一定会静止不动
【答案】B
【详解】A．小磁针的右端为S极，根据磁极间的相互作用规律可知通电螺线管的左边是N极，故A错误；
B．通电螺线管的左边是N极，根据安培定则可知电流从螺线管的左边流入，所以电源的左边是正极，故B正确；
C．通电螺线管的磁场方向与电流方向有关，交换电源的正负极，通电螺线管的磁场方向改变，小磁针会发生偏转，故C错误；
D．如果此时通电螺线管的磁场方向与地磁场的方向不一致，电路断开后，小磁针会在地磁场的作用下转动，故D错误。
故选B。
17．（2024·陕西渭南·一模）按要求完成作图
(1)请在图中，标出通电螺线管的N极和A点的磁感线方向。
(2)请在图括号中标出小磁针静止时的磁极名称和电源右端的“＋”极或“-”极。
【答案】(1)见解析；(2)见解析
【详解】（1）由安培定则可知螺线管右端为N极，在磁体外部磁感线从N极出发回到S极，则A点的磁感线方向向左，如下图所示：
（2）螺线管左端为N极，根据安培定则可知电流从电源右端流出回到电源左端，则电源右端为正极；螺线管左端为N极，磁场方向向外，小磁针静止N极所指方向与磁感线方向一致，则小磁针左端为N极，如下图所示：
18．（2024·吉林长春·模拟预测）在“探究通电螺线管外部的磁场分布”的实验中，实验装置如图所示：
(1)在嵌有螺线管的硬纸板上均匀地撒满细铁屑，给螺线管通电后，只有少量铁屑发生移动，此时应该 （填写操作方法），然后观察到细铁屑的排列如图所示，可见通电螺线管周围的磁场和 磁体的磁场相似；
(2)对调电源的正负极，小磁针指向与原来相反，说明通电螺线管的磁场方向与 有关；
(3)实验结束后，观察到两个小磁针又偏转回南北方向，这是受到 的影响。
【答案】(1) 轻敲硬纸板 条形
(2)电流方向
(3)地磁场
【详解】（1）[1][2]在嵌有螺线管的硬纸板上均匀地撒满细铁屑，给螺线管通电后，只有少量铁屑发生移动，为了减小铁屑与纸板间的摩擦力，需轻敲纸板，使铁屑在磁场力作用下动起来有规律的排列起来；观察细铁屑的排列可知，通电螺线管外部的磁场和条形磁体的磁场相似周围的磁场分布是相似的，都有两个磁极。
（2）小磁针静止时N极的指向就是该点处磁场的方向。对调电源的正负极，电流的方向发生改变，小磁针指向与原来相反，说明通电螺线管的磁场方向与电流方向有关。
（3）实验结束后，螺线管内没有电流，两个小磁针受到地磁场的影响，又偏转回南北方向。
19．（2024·河南商丘·模拟预测）某实验小组探究“通电螺线管外部磁场的特点”。
(1)将螺线管安装在一块有机玻璃板上，连入电路中。在板面上均匀地洒满铁屑，闭合开关并轻敲玻璃板面，观察到铁屑分布情况如图甲所示。铁屑的分布情况与 磁体周围铁屑的分布情况相似，铁屑的作用是显示 ；
(2)把小磁针放在通电螺线管四周不同的位置，小磁针静止时N极所指方向如图乙所示，则通电螺线管的右端为 极。对调电源正负极，闭合开关，小磁针静止时N极所指方向如图丙所示，说明通电螺线管的极性与 有关；
(3)根据以上规律，开关闭合后，小磁针的指向如丁图所示，可知电源的左端为 极。
【答案】(1) 条形 通电螺线管周围的磁场分布
(2) N 电流方向
(3)负
【详解】（1）[1][2]由图可知，螺线管通电后外部铁屑的分布情况与条形磁体周围铁屑的分布情况相似；铁屑在磁场容易被磁化，故可以用铁屑来显示通电螺线管周围的磁场分布。
（2）[1]如图乙所示，通电螺线管左侧的小磁针的N极指向右边，根据同名磁极相互排斥，异名磁极相互吸引可知，通电螺线管的左端是S极，右端是N极。
[2]如图丙所示，通电螺线管左侧的小磁针的S极指向右边，根据同名磁极相互排斥，异名磁极相互吸引可知，通电螺线管的左端是N极，右端是S极，说明通电螺线管的极性与电流方向有关。
（3）如丁图所示，通电螺线管左侧的小磁针的S极指向右边，通电螺线管的左端是N极，右端是S极；根据右手螺旋定则可知，右手大拇指指向左端，另外四根手指自然弯曲的方向就是电流方向，由此可知电源的左端为负极，右端为正极。
命题点三 电磁铁 电磁继电器
20．（2024·湖北武汉·模拟预测）法国和德国两位科学家由于发现巨磁电阻（GMR）效应，获得了2007年诺贝尔物理学奖。如图是说明巨磁电阻特性原理的示意图，图中GMR是巨磁电阻。闭合，图中电磁铁右端为 极（填“N”“S”），再闭合并使滑片P向左滑动，此时电磁铁的磁性 （填“增强”“减弱”或“不变”），观察到指示灯亮度增大，说明巨磁电阻的阻值 （填“增大”“减小”或“不变”）。
【答案】 S 增强 减小
【详解】[1]由图可知，电流从电磁铁的右侧流入，左端流出，根据安培定则可知，电磁铁的左端为N极，右端为S极。
[2]滑片P向左滑动时，连入电路的电阻变小，电路中的电流变大，所以电磁铁的磁性增强。
[3]指示灯的亮度明显变亮，表明右边电路中的电流增大，由欧姆定律可知，电路中GMR的阻值减小。
21．（2024·海南海口·模拟预测）如图是某动物饮水机内监测水量的装置模型，水量表是由 ，（选填“电流表”或“电压表”）改装的。当水量较低时，指示灯会亮的是 。
【答案】 电流表 红灯
【详解】[1]根据图示可知，油量表串联接入电路中，因此是由电流表改装的。
[2]当油量较低时，浮标受到的浮力减小，连入电路的电阻变大，电路中的电流变小，与浮标连接的触点向上运动，电磁继电器电路接通，吸引上方的衔铁，使红灯接入电路。
22．（2024·陕西汉中·二模）现在医学上使用的心肺机的功能之一是用“电动泵”替代心脏，推动血液循环。如图所示，当线圈中的电流从a流向b时，电磁铁的左端为 （选填“N”或“S”）极，此时活塞将向 （选填“左”或“右”）运动，促使血液流动。若使通过电磁铁的电流增大，电磁铁的磁性将 （选填“增强”或“减弱”）。
【答案】 N 右 增强
【详解】[1]由右手螺旋定则可知，螺线管左端为N极。
[2]根据磁极间的相互作用规律，同名磁极相互排斥，由图可知，此时同名磁极相对，故活塞右移。
[3] 当电磁铁线圈匝数一定时，通过电磁铁的电流越大，电池铁的磁性越强。
23．（2024·山东德州·二模）如图所示是一个利用电磁继电器的温度自动控制装置。关于该装置，下列说法正确的是（ ）
A．装置中的温度计主要起测量温度的作用
B．电铃响说明温度低于85℃
C．电磁继电器中电磁铁是利用电流的热效应来工作
D．灯亮说明温度低于：85℃
【答案】D
【详解】A．由图可知，当温度升高至设定温度时，水银柱上升与金属丝接通，控制电路通电，因此装置中的温度计主要起开关的作用，故A错误；
BD．当温度低于85℃时，水银与金属丝断开，控制电路不通电，电磁铁没有磁性，弹簧将衔铁拉起，动触点与上面的静触点连通，电灯亮，电铃不响，故B错误、D正确；
C．电磁继电器中电磁铁是利用电流的磁效应工作的，故C错误。
故选D。
24．（2024·湖北武汉·模拟预测）实践活动小组的同学，在商场看到了一种智能电梯，如图甲所示。当无乘客乘坐电梯时，电动机功率较小，以低速运转，电梯以较小的速度上升；当有乘客乘坐电梯时，电动机功率较大，以高速度运转，电梯以较大的速度上升。他们利用所学过的知识设计了一个能实现智能电梯上述功能的模拟电路，如图乙所示。其中M为带动电梯运转的电动机，为定值电阻，R为阻值随所受乘客对其压力大小发生改变的压敏电阻，线圈可看作定值电阻，两个电源两端的电压均保持不变。关于这个电路，下列说法中正确的是（ ）
A．当有乘客站在电梯上时，R的阻值变大
B．当有乘客站在电梯上时，衔铁上的动触点与触点1接触
C．若适当减小的阻值，可减小无乘客时电动机消耗的电功率
D．当有乘客站在电梯上时，电磁铁线圈的耗电功率变大
【答案】D
【详解】A．由题意可知，当无人站立在电梯上时，R的阻值较大，通过线圈的电流较小，线圈的功率与磁性较小，动触点与触点1接触，电梯电动机与电阻R1串联，电动机所在电路电流较小；当有人站立在电梯上时，R的阻值变小，此时电源电压不变，通过线圈的电流变大，线圈的功率与磁性变大，线圈将衔铁吸引下来，此时动触点与触点2接触，电梯电动机不与R1串联而是独自接在电源上，通过电动机的电流变大，电梯功率变大。故AB错误，D正确；
C．电梯上无人时，电阻R1与电梯的电动机串联，若减小R1的阻值，而电源电压不变，则电路中的电流变大，电动机的功率会变大。故C错误。
故选D。
25．（2024·四川眉山·一模）吸烟有害健康。医院为了患者的身体健康，在病房、楼道和厕所都安装了烟雾报警器。当有患者或患者家属忍不住抽烟时，报警器就会发出报警声音。如图甲所示为该医院安装的烟雾报警器，它由“控制电路”和“工作电路”组成如图乙，其中“控制电路”由光敏电阻R、电磁铁（线圈阻值不变）、电源（电压保持不变）、开关等组成；“工作电路”由工作电源、扬声器、指示灯、导线等组成。已知光敏电阻阻值随光照强度减弱而增大。工作原理：当光敏电阻接收到的光强减弱到一定程度时，工作电路接通，扬声器发出报警声。下列有关说法不正确的是（ ）
A．要提高报警器的灵敏度，可适当增大电源电压
B．电磁铁的上端为S极
C．根据报警器的工作原理判断，B处应接指示灯
D．当光照强度减弱时，线圈消耗的电功率变小
【答案】A
【详解】B．由右手螺旋定则可知，电磁铁的上端为S极，下端是N极，故B正确，不符合题意；
C．光敏电阻阻值随光照强度减弱而增大，所以当有人抽烟时，光照强度减弱，光敏电阻阻值增大，由可知，电路中电流减小，电磁铁磁性减弱，衔铁不能被吸引，A处电路被接通，此时扬声器发出报警声，所以扬声器接在A处，指示灯接在B处，故C正确，不符合题意；
D．当光照强度减弱时，光敏电阻阻值增大，由可知，电路中电流减小，线圈的阻值不变，由可知，线圈消耗的电功率变小，故D正确，不符合题意；
A．要提高报警器的灵敏度，即在光强更强时就报警，此时光敏电阻接入电路的阻值较小，要保持电路中电流不变，由可知，应减小电源电压，故A错误，符合题意。
故选A。
命题点四 电动机
26．（2024·四川眉山·一模）如图电路，闭合开关，能看到蹄形磁铁中的金属棒ab运动起来，说明有电能转化为机械能，若只改变电路中电流的方向，ab的运动方向将 （选填“改变”或“不改变”）。该装置揭示的原理可应用于 （选填“电动机”或“发电机”）。
【答案】 改变 电动机
【详解】[1][2]通电导体在磁场中受力运动时，将电能转化为机械能，应用于电动机；通电导体在磁场中的受力方向与磁场方向和电流方向有关，保持磁场方向不变，只改变导体中电流方向，则导体的受力方向即运动方向会改变。
27．（2024·广东汕头·二模）如图所示为电流表的内部结构示意图。接入电路，当有电流通过时，线圈带动指针偏转，其工作原理是通电导线在 中要受到力的作用，将电能转化为 能；测量时必须选择正确的接线柱，因为线圈所受力的方向与 的方向有关。
【答案】 磁场 机械 电流
【详解】[1][2]由图可知，电流表内部有磁体、线圈。当电流通过线圈时，线圈在磁场中受力转动，带动指针偏转，将电能转化为机械能。
[3]线圈在磁场中的受力方向与磁场方向和电流方向有关，在磁场方向一定时，通过线圈的电流方向不同，线圈转动方向不同，所以测量时必须选择正确的接线柱。
28．（2024·四川泸州·模拟预测）如图所示，放在磁场中的导体棒ab通过水平光滑金属导轨与螺线管、开关和电源构成闭合回路，可自由转动的小磁针静止在图示位置。闭合开关，靠近螺线管的是小磁针的 极；导体棒ab将沿 方向（选填“水平”或“竖直”）运动。这是 原理相同（选填“发电机”或“电动机”）。
【答案】 S 水平 电动机
【详解】[1]闭合开关，电流从通电螺线管的右侧流入，左侧流出，根据安培定则可知，通电螺线管的右端为N 极，同名磁极互相排斥，异名磁极互相吸引，因此靠近螺线管的是小磁针的S极。
[2][3]导体棒ab在磁场中通电后受到力的作用，将沿水平方向运动，这与电动机原理相同。
29．（2024·安徽合肥·二模）利用学生电源、单刀双掷开关、滑动变阻器、U形磁体、导体棒、灵敏电流计及若干根导线组成如图所示的电路。下列说法正确的是（ ）
A．当单刀双掷开关的接线柱1、2接通时，该模型为发电机模型
B．当单刀双掷开关的接线柱2、3接通时，该模型为电动机模型
C．当单刀双掷开关的接线柱1、2接通时，可探究磁场对电流的作用
D．当单刀双掷开关的接线柱2、3接通时，可探究磁场对通电导体棒ab的作用
【答案】C
【详解】AC．当单刀双掷开关向右合上时，接线柱1与2连通，同时与3断开，这时候相当于通电的导体放入磁场中，要受到力的作用，可探究磁场对电流的作用，故导体在磁场中运动，此现象是电动机的原理，故A错误，C正确；
BD．当单刀双掷开关向左合上时，接线柱2与3连通，同时与1断开，这时，电源没接入电路，相当于闭合电路的一部分导体放入磁场中，如果做切割磁感线运动，导体中就会产生感应电流，此现象是电磁感应现象，该模型为发电机模型，故BD错误。
故选C。
30．（2024·江苏镇江·一模）如图所示，闭合开关，铜棒会向右运动，则（ ）
A．根据此现象的原理可制成电动机
B．此现象与电磁感应现象的原理相同
C．若将磁极上下对调，铜棒仍向右运动
D．若滑片向左移动，铜棒会向左运动
【答案】A
【详解】AB．图中有电源，演示的是通电导体在磁场中受力的作用，根据此现象的原理可制成电动机，故A符合题意，B不符合题意；
C．通电导体在磁场中受力的方向与磁场方向和电流方向有关，因此若将磁极上下对调，铜棒向左运动，故C不符合题意；
D．若滑片向左移动，电路中的总电阻减小，电流增大，但电流方向不变，因此铜棒仍向右运动，故D不符合题意。
故选A。
31．（2024·四川资阳·一模）电与磁之间的联系包括三个方面：电流的磁效应；磁场对电流的作用；电磁感应现象，关于如图所示的实验装置，表述错误的是（ ）
A．该装置可用来研究电磁感应现象
B．该装置能将电能转化为机械能
C．该装置可用来研究磁场对通电导体的作用
D．该装置揭示的原理可应用于电动机
【答案】A
【详解】由图可知，闭合开关时，导体棒通电，在磁场中受到力的作用而运动起来，此时电能转化为机械能，即该装置可用来研究磁场对通电导体的作用，电动机就是应用了该原理，故A错误，符合题意，BCD正确，不符合题意。
故选A。
命题点五 磁生电
32．（2024·山东威海·一模）将风扇（内部有磁铁和线圈）、干电池和灵敏电流表等按图所示电路连接．当断开、闭合时，电扇转动，风扇转动的原理与 （选填“电动机”或“发电机”）工作的原理相同。当断开、闭合时，用手快速拨动风扇叶使其转起来后，发现电流表指针左右摆动，其原因是 ．
【答案】 电动机 产生了感应电流
【详解】[1]风扇内部有磁铁和线圈，当电流通过线圈时，线圈会在磁场中受到力的作用，从而转动，这与电动机工作的原理相同。
[2]当风扇叶片带动线圈在磁场中转动时，相当于一个转动的闭合电路部分导体在磁场中做切割磁感线运动，根据电磁感应现象，这种运动会在线圈中产生感应电流。感应电流的方向和大小会随着线圈在磁场中的位置变化而变化，因此电流表指针会左右摆动，反映出感应电流的变化。
33．（2024·陕西宝鸡·二模）图甲是物理老师上课时使用的“小蜜蜂”扩音器，图乙是其工作原理图，声信号由麦克风（话筒）转化为电信号，经放大器放大后，再传入扬声器转化为声信号播出。麦克风的工作原理是 现象，扬声器的工作原理与 （选填“发电机”或“电动机”）的工作原理相同。
【答案】 电磁感应 电动机
【详解】[1]麦克风将机械能转化为电能，原理是电磁感应现象，与发电机的工作原理相同。
[2]扬声器的工作原理是通电线圈在磁场中受到力的作用，与电动机的工作原理相同。
34．（2024·江西上饶·一模）物理小组的同学将两台相同的手摇发电机A、B用导线连接起来，如图所示，当用力摇动手摇发电机A的手柄时，发现B的手柄也随着转动起来。在此过程中，将机械能转化为电能的装置是 （选填“A”或“B”）；B的工作原理是 。
【答案】 A 通电导体在磁场中受到力的作用
【详解】[1][2]根据题意，手摇发电机A工作时，能产生电流，其工作原理是电磁感应现象，其主要构件是线圈和磁体，产生感应电流的过程中，机械能转化为电能；B和A是连接在一起的，手摇发电机A工作时，产生电流流过B，B的手柄也随着转动起来，说明通电导体在磁场中受到力的作用，所以B装置是电动机，其工作原理是通电导体在磁场中受到力的作用。
35．（2024·河北·模拟预测）某款电动汽车减速制动时，电动机“变身”为发电机，这一过程中，将机械能转化为电能。图所示的实验中，与上述工作原理相同的是（ ）
A．B．
C．D．
【答案】A
【详解】电动汽车刹车时，汽车电动机“变身”为发电机，将汽车机械能转化为电能，是电磁感应原理。
A．闭合开关，导体ab在磁场中做切割磁感线运动时，电路中产生感应电流，是电磁感应现象，与动能回收系统原理相同，故A符合题意；
B．闭合开关，导体在磁场中受力而运动，是通电导体在磁场中受力的作用，是电动机的工作原理，与动能回收系统原理不相同，故B不符合题意；
C．大头针被绕有螺线管的铁钉（电磁铁）吸引，说明电磁铁通电有磁性，与动能回收系统原理不相同，故C不符合题意；
D．通电导线周围存在磁场，是奥斯特实验的内容，是电流的磁效应，与动能回收系统原理不相同，故D不符合题意。
故选A。
36．（2024·江苏苏州·二模）电子车票，也称“无纸化”车票，乘客网上购票后，将身份证靠近检验口，机器感应电路中就会产生电流，从而识别乘客身份。下图能说明这一原理的是（ ）
A． B． C． D．
【答案】D
【详解】A．将身份证靠近检验口，机器感应电路中就会产生电流，其工作原理为电磁感应，图中有电源，其工作原理为通电导体在磁场中受到力的作用，故A不符合题意；
B．图中为电铃，其工作原理为电流的磁效应，故B不符合题意；
C．图中为扬声器的工作原理图，扬声器是利用通电导体在磁场中受力运动的原理工作的，故C不符合题意；
D．图中为话筒的工作原理图，话筒是利用电磁感应的原理工作的，故D符合题意。
故选D。
37．（2024·甘肃兰州·二模）如图所示为某科技馆展出的“隔板推物”体验活动器材。相距较远的甲、乙两铝质线圈通过导线连接成一个闭合电路，并将两线圈分别悬挂在蹄形磁铁的磁场中，中间由隔板隔开。体验者向左推动乙线圈时，甲线圈也会向左摆动。下列分析错误的是（ ）
A．此过程中乙线圈的机械能转化为电能
B．此过程中乙线圈产生了感应电流
C．甲线圈摆动是由于通电导线在磁场中受到了力的作用
D．若向右推动乙线圈，甲线圈会向左摆动
【答案】D
【详解】AB．体验者向左推动乙线圈时，乙线圈摆动的过程做切割磁感线运动，闭合的回路中有感应电流产生，是发电机的工作原理，工作时将机械能转化为电能，故AB正确，不符合题意；
C．乙线圈做切割磁感线运动，闭合的回路中有感应电流产生，甲线圈随之摆动，甲线圈摆动的原理是通电导体在磁场中受力的作用，是电动机的工作原理，故C正确，不符合题意；
C．若向右推动乙线圈，感应电流的方向会发生变化，通电导体在磁场中受力方向跟电流方向有关，则甲线圈运动方向也会发生改变，即会向右摆动，故D错误，符合题意。
故选D。
38．（2024·云南楚雄·三模）小米利用如图所示的实验装置探究“导体在磁场中运动时产生感应电流的条件”。
(1)若使ab沿水平方向左右运动，则灵敏电流计的指针 （选填“会”或“不会”）发生偏转；要使灵敏电流计指针偏转的方向发生改变，可以 ；
(2)若要利用上述装置“探究磁场对通电导线的作用”，可以将图中的灵敏电流表更换为 ，通过实验发现，通电导体在磁场中受力的方向不仅与电流方向有关，而且与 有关。
【答案】(1) 会 改变导体ab在磁场中的运动方向/对换磁体的N、S极
(2) 电源 磁场方向
【详解】（1）[1]由图知，磁感线方向在竖直方向，所以导体ab沿水平方向左右运动，会切割磁感线，因此电路中会有感应电流，灵敏电流计的指针会发生偏转。
[2]要使灵敏电流计指针偏转的方向发生改变，则需要改变感应电流方向，在电磁感应现象中，感应电流方向与磁场方向和切割磁感线运动方向有关，因此可以改变导体ab在磁场中的运动方向或对换磁体的N、S极。
（2）[1][2]若要利用上述装置“探究磁场对通电导线的作用”，可以将图中的电流计更换为电源，给导体通电，磁场会对导体产生力的作用；通过实验发现，通电导体在磁场中受力的方向不仅与电流方向有关，而且与磁场方向有关。
39．（2024·广东汕头·一模）如图，将导体棒的两端用细导线与灵敏电流计相连，并将导体棒用绝缘细线悬挂起来放在蹄形磁体的磁场中，探究“产生感应电流的条件”。
(1)闭合开关，若导体上下移动，灵敏电流计的指针不偏转；当导体棒向左运动时，灵敏电流计的指针向右偏转；当导体棒向右运动时，灵敏电流计的指针向 偏转，说明 方向与导体运动方向有关；
(2)将蹄形磁体的南北极对调。闭合开关，使导体带向左运动，此时灵敏电流计的指针向 （选填“左”或“右”）偏转；
(3)根据实验现象，得出电路中产生感应电流的条件是：闭合电路的一部分导体在磁场中做 运动，导体中会产生感应电流；
(4)闭合开关，若导体AB不动，左右移动磁体，电路中 （选填“有”或“无”）感应电流产生；
(5)如果将灵敏电流计换成 （选填“用电器”或“电源”），可以探究磁场对通电导体的作用。
【答案】(1) 左 感应电流
(2)左
(3)切割磁感线
(4)有
(5)电源
【详解】（1）[1][2]当导体棒向左运动时切割磁感线，灵敏电流计的指针向右偏转；当导体棒向右运动切割磁感线时，灵敏电流计的指针向左偏转，导体运动方向不同，感应电流方向不同，说明感应电流方向与导体运动方向有关。
（2）将蹄形磁体的南北极对调。闭合开关，使导体带向左运动，此时灵敏电流计的指针向左偏转，这是因为感应电流方向与磁场方向有关。
（3）闭合电路的部分导体在磁场中做切割磁感线运动才会产生电流，根据实验现象，得出电路中产生感应电流的条件是：闭合电路的一部分导体在磁场中做切割磁感线运动，导体中会产生感应电流。
（4）闭合开关，若导体AB不动，左右移动磁体，导体也会切割磁感线，电路中有感应电流产生。
（5）如果将灵敏电流计换成电源，给导体AB提供电流，可以探究磁场对通电导体的作用。
1．（2024·山东泰安·中考真题）能水平转动的小磁针在水平桌面上静止时，小磁针的北极指向地理的 （选填“北”或“南”）极附近。
【答案】北
【详解】地磁的北极在地理的南极附近，地磁的南极在地理的北极附近。能水平转动的小磁针相当于指南针。据同名磁极相互排斥、异名磁极相互吸引可知，指南针总是指向南北，而且是北极指向北方，南极指向南方。
2．（2024·江苏徐州·中考真题）如图所示是自制交流发电机模型，风车转动，线圈在磁场中做 磁感线运动时，电路中就会产生感应电流，电流方向与 方向和导体运动方向有关。如果把小量程电流表换成电池，把模型当作电动机，此时线圈 （填“能”或“不能”）持续转动。
【答案】 切割 磁场 不能
【详解】[1][2]风车转动，线圈在磁场中做切割磁感线运动，电流表的指针会发生偏转，产生感应电流，感应电流的方向与导体做切割磁感线运动的方向和磁场的方向有关。
[3]把小量程电流表换成电池，线圈中有电流通过，在磁场中受到力的作用，由于没有换向器，线圈在转动时电流方向不会改变，不会持续转动。
3．（2024·江苏无锡·中考真题）将导体AB、开关、灵敏电流计、蹄形磁体按如图方式组装起来， 开关后，让导体AB水平向右运动，会观察到电流计指针偏转，说明回路中有 产生。
【答案】 闭合 感应电流
【详解】[1][2]闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流。闭合开关后，形成闭合回路，让导体AB水平向右运动，此时导体AB切割磁感线运动，产生感应电流，因此会观察到电流计指针偏转。
4．（2024·宁夏·中考真题）如图所示，闭合开关后，通电螺线管的左端为 极；通电螺线管左侧的小磁针将 （选填“顺时针”或“逆时针”）旋转。
【答案】 S 顺时针
【详解】[1]由图可知，电流从螺线管左端流入，从螺线管右端流出，由安培定则可得，螺线管右端为N极，左端为S极。
[2]由于螺线管左端为S极，因同名磁极相互排斥，异名磁极相互吸引，故小磁针N极向右，S极向左偏转，即顺时针转动。
5．（2024·青海·中考真题）2024年1月18日，天舟七号货运飞船在中国空间站成功对接（图甲）。当货运飞船和核心舱相互靠近时，为减缓撞击带来的影响，货运飞船与核心舱间需配置缓冲装置。“飞天”兴趣小组根据以上信息结合物理知识，设计了如图乙所示的缓冲装置简化图。当条形磁体和通电螺线管靠近时，产生相互排斥的力，说明通电螺线管左端为 极，为增大排斥力，滑动变阻器的滑片应向 端滑动。
【答案】 N A
【详解】[1][2] 当条形磁体和通电螺线管靠近时，产生相互排斥的力，根据同名磁极相互排斥，说明通电螺线管左端为N极；为增大排斥力，滑动变阻器的滑片应向左端滑动，增大通过螺线管的电流，从而增强螺线管的磁性。
6．（2024·四川广元·中考真题）如图甲是小李家的磁悬浮盆景，盆底有一个永磁体，底座内有一个电磁铁。如图乙是电磁铁的工作电路图，通电后，电磁铁的上端为 极（选填“N”或“S”）；由于磁极相对，利用同名磁极相互 的规律，盆景就会悬浮在底座上方。
【答案】 S 排斥
【详解】[1]如图乙是电磁铁的工作电路图，通电后，电流从螺线管上端流入，根据右手螺旋定则，电磁铁的上端为S极。
[2]由于磁极相对，利用同名磁极相互排斥的规律，当排斥力与盆景总重力相等时，盆景就会悬浮在底座上方。
7．（2024·福建·中考真题）福建舰是我国首艘采用电磁弹射系统的航空母舰。电磁弹射系统采用飞轮储能技术，即利用电能驱动大质量的飞轮高速旋转，把电能转化为飞轮的 能，这种能量转化方式与我们学过的 （填“电动机”或“发电机”）相似。
【答案】 机械 电动机
【详解】[1][2] 电磁弹射系统中，给线圈提供电流时产生磁场，飞轮被磁化，受到强大的作用力而加速运动，由此可知其原理是通电导体在磁场中受力而运动，与电动机的原理相同，电磁弹射装置将电能转化为机械能。
8．（2024·青海·中考真题）如图所示，是一款航天员造型音箱，其工作原理是通电导线在磁场中受到力的作用，下列实例中与该音箱工作原理一致的是 ；能产生感应电流的是 。
【答案】 乙 甲
【详解】[1][2]甲图是导线切割磁感线，产生感应电流，是电磁感应现象，乙图是通电的导线在磁场中受到力的作用，是电动机的原理图。所以与该音箱工作原理一致的是乙，能产生感应电流的是甲。
9．（2024·山东东营·中考真题）关于电与磁，下列说法正确的是（ ）
A．摩擦起电的本质是创造了电荷
B．玻璃、塑料、食盐水都是绝缘体
C．通电导线周围不一定存在磁场
D．发电机的工作原理是电磁感应现象
【答案】D
【详解】A．摩擦起电的本质是电子的转移，而不是创造了电荷，故A错误；
B．玻璃、塑料是绝缘体，食盐水是导体，故B错误；
C．根据奥斯特实验可知，通电导线周围一定存在磁场，故C错误；
D．发电机的工作原理是电磁感应现象，即闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流，故D正确。
故选D。
10．（2024·山东德州·中考真题）如图为一种无链条电动自行车，它结合了人体动力和电池动力，骑行者踩脚踏板产生的动能可转化为电能，补充在锂电池内，之后通过锂电池驱动后轮前行，下列关于人体动力和电池动力的原理正确的是（ ）
A．①②B．①④C．②③D．③④
【答案】B
【详解】根据题意可知，人体动力是将机械能转化为电能，原理是电磁感应，锂电池驱动后轮前行是电能转化为机械能，是磁场对通电导体有力的作用。
①图中，闭合开关，切割磁感线产生感应电流，是电磁感应现象，故①符合题意；
②表示电流周围有磁场，故②不符合题意；
③图是探究电磁铁的磁性强弱与什么因素有关，故③不符合题意；
④是电动机的原理图，电能转化为机械能，原理是磁场对通电导体有力的作用，故④符合题意。
综上所述：故B正确，ACD错误。
故选B。
11．（2024·海南·中考真题）电子计数器测量原理是通过切割磁感线产生变化的电流计数，下列设备与计数器工作原理相同的是（ ）
A．柴油机B．电动机C．汽油机D．发电机
【答案】D
【详解】电子计数器测量原理是通过切割磁感线产生变化的电流计数，说明产生了电流，所以原理与发电机相同，故ABC不符合题意，D符合题意。
故选D。
12．（2024·山东淄博·中考真题）心肺机用“电动泵”替代心脏，推动血液循环，“电动泵”的工作原理如图所示，将线圈ab固定在活塞一端，利用其与固定磁铁间的相互作用带动活塞运动，从而使血液定向流动。阀门都只能单向开启，反向则封闭管路，当线圈中的电流从a流向b时，下列说法正确的是（ ）
A．线圈周围有磁场和磁感线B．线圈左端是N极
C．活塞将向左运动D．此时“电动泵”处于送血状态
【答案】C
【详解】A．通电导线周围存在磁场，磁感线是为了描述磁场而引入的假想曲线，实际并不存在，故A错误；
B．电流从a流向b时，根据安培定则可知，线圈右端是N极、左端是S极，故B错误；
C．根据“异名磁极相互吸引”可知，活塞将向左运动，故C正确；
D．由图可知，活塞向左运动时，泵内容积变大，则阀门关闭、打开，此时“电动泵”处于抽血状态，故D错误。
故选C。
13．（2024·海南·中考真题）如图是通电螺线管磁场特点的实验装置。下列操作能改变螺线管两端磁极的是（ ）
A．移动滑动变阻器滑片B．对调电源正负极
C．改变螺线管线圈匝数D．在螺线管中加铁芯
【答案】B
【详解】A．移动滑动变阻器滑片，可以改变电流大小从而改变磁性强弱，但是不能改变螺线管两端的磁极，故A不符合题意；
B．对调电源正负极可以改变螺线管中电流的绕行方向，从而改变螺线管两端的磁极，故B符合题意；
C．改变螺线管线圈匝数，可以改变磁性强弱，但是不能改变螺线管两端的磁极，故C不符合题意；
D．在螺线管中加铁芯，可以增强螺线管的磁性，但是不能改变螺线管两端的磁极，故D不符合题意。
故选B。
14．（2024·江苏南通·中考真题）小明按人类对磁的认识历程，对“电磁转换”一章知识进行梳理，图中对应位置的内容填写正确的是（ ）
A．赫兹B．电动机C．电磁起重机D．电磁感应现象
【答案】D
【详解】A．奥斯特发现电流的磁效应，故A错误；
B．电流的磁效应的应用为电磁铁，发电机应用了通电线圈在磁场中受力的作用，故B错误；
C．磁场对电流的作用的应用为发电机，电磁起重机应用了电流的磁效应，故C错误；
D．发电机应用了电磁感应的原理，故D正确。
故选D。
15．（2024·内蒙古·中考真题）以下关于电与磁的描述正确的是（ ）
A．如图甲，当闭合开关S后电路中的红灯亮B．如图乙，小磁针发生偏转是电磁感应现象
C．丙图所示实验与电动机工作原理相同D．丁图所示实验与扬声器工作原理相同
【答案】D
【详解】A．当闭合开关后，通电螺线管产生磁场，铁片被吸引，电路中的绿灯亮，故A错误；
B．小磁针发生偏转，是由于通电的导线产生磁场，磁场对小磁针有力的作用，从而偏转，故B错误；
C．如图丙所示，闭合电路的部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，这种现象叫电磁感应现象；电动机是通电导体在磁场中会受到力的作用而转动的，与丙图原理不同，故C错误；
D．图丁中，有电源，当开关闭合后，电流通过导体ab，通电导体ab在磁场中受力而运动，与扬声器的原理相同，故D正确。
故选D。
16．（2024·四川乐山·中考真题）下列四幅图中，探究“磁场对通电导线的作用”的是（ ）
A．B．C．D．
【答案】C
【详解】A．该图是奥斯特实验，探究的是电流的磁效应，故A不符合题意；
B．该图是电磁继电器，属于电磁铁的应用，故B不符合题意；
C．当开关闭合时，放在磁场中的导体会在磁场力的作用下运动起来，探究的是磁场对通电导线的作用，故C符合题意；
D．导体与电流计相连，在闭合回路中当导体棒AB在磁场中做切割磁感线运动时，电流计中会有电流通过，探究的是电磁感应现象，故D不符合题意。
故选C。
17．（2024·山西·中考真题）海鲜保存常要求温度低于-18℃。小明为海鲜市场的冷库设计了温度自动报警器，其原理如图甲所示。控制电路和工作电路的电源电压均为3V保持不变，电磁铁线圈电阻忽略不计，乙图为热敏电阻R随温度变化的图像。冷库温度等于或高于-18℃时，工作电路报警。下列说法正确的是（ ）
A．冷库温度升高时，热敏电阻R的阻值变大
B．工作电路报警时，衔铁被吸下，灯亮铃不响
C．冷库温度为-18℃时，控制电路中电流为0.03A
D．冷库温度降低时，控制电路消耗的电功率变大
【答案】C
【详解】A．由图乙可知，当冷库温度升高时，热敏电阻的阻值减小，故A错误；
B．根据图甲，当衔铁被吸下后，电铃接通，灯泡断路，则铃响灯不亮，故B错误；
C．冷库温度为-18℃时，由图乙可知热敏电阻的阻值为100Ω，控制电路中电流为
故C正确；
D．冷库温度降低时，由图乙可知热敏电阻阻值变大，根据欧姆定律可知电路中电流变小，根据可知控制电路中电功率变小，故D错误。
故选C。
18．（2024·吉林长春·中考真题）在“探究通电螺线管外部的磁场分布”的实验中：
（1）如图所示，闭合开关，通电螺线管的右端为 极，小磁针的左端为 极；
（2）对调电源正、负极，小磁针N极指向与（1）中相反，这表明，通电螺线管外部的磁场方向与 的方向有关；
（3）在螺线管中插入一根铁棒，可使通电螺线管的磁性 。
【答案】 N S 电流 增强
【详解】（1）[1]闭合开关，电流从螺线管的右端流入，由右手定则得，通电螺线管的右端为N极。
[2]由异名磁极相吸引得，小磁针的左端为S极。
（2）[3]小磁针的N极指向表示磁场方向，对调电源正、负极，电流的方向改变，小磁针与（1）中相反，说明磁场方向改变，通电螺线管外部的磁场方向与电流的方向有关。
（3）[4]研究发现，在螺线管中插入一根铁棒，铁棒被磁化，可使通电螺线管的磁性增强。
19．（2024·新疆·中考真题）如图所示，用蹄形磁体、导体棒AB、电流表等实验器材探究导体在磁场中运动时产生感应电流的条件。
（1）请用笔画线代替导线完成实物图连接；
（2）当导体棒AB沿 （填“上下”或“左右”）方向运动时，电流表指针发生偏转。通过多次实验可得：当闭合电路的部分导体在磁场中做 运动时，电路中就产生感应电流；
（3）当导体棒AB向右运动时，导体棒 （填“受到”或“不受”）磁场对它的力的作用。
【答案】 见解析 左右 切割磁感线 受到
【详解】（1）[1] 探究导体在磁场中运动时产生感应电流的条件的实验中，导体棒AB要与电流表串联，作图如下：
（2）[2][3] 根据电磁感应原理，当闭合电路的部分导体在磁场中做切割磁感线运动时，电路中就产生感应电流；当导体棒AB沿左右方向运动时，切割了磁感线，电路中产生了感应电流，电流表指针发生偏转。
（3）[4] 当导体棒AB向右运动时，切割了磁感线，电路中产生了感应电流，导体棒AB变成了通电导体，而通电导体在磁场中会受到力的作用。
1．（2024·广东深圳·一模）阅读短文，回答问题。
手机和新能源汽车都能进行无线充电，其中一种无线充电方式为电磁感应。无线充电器内部的送电线圈相当于发射端，手机内部的受电线圈相当于接收端。在无线充电时，送电线圈里的交流电将引发磁场的变化，受电线圈则会感应到磁场的变化而产生电流，继而给手机电池充电。也就是说，电只存在于充电器与手机内部，对于中间空气层，用来转换的能量以磁的形式而存在。
(1)在无线充电过程中，电能先转化为磁能，再转化为 最后成化学能储存在手机电池里。日常生活中的 （填“动圈式扬声器”或“动圈式话筒”）与受电线圈的工作原理相同；
(2)2024年1月11日荣耀Magic6系列发布，其电池在同样体积下具有更高的能量密度。手机Magic6pr电池的电压约为4V，由表中参数可知，充满电时电池储存的电能为 kW·h；无线充电时，约40分钟能将一块没电的Magic6pr电池充满，则无线充电效率为 %（结果保留整数），其他的能量主要以 能形式散失了。
【答案】(1) 电能 动圈式话筒
(2) 0.0224 51 内
【详解】（1）[1][2]在无线充电过程中，电能先转化为磁能，再转化为电能，最后转化成化学能储存在手机电池里。动圈式话筒是利用电磁感应原理将声音信号转化为电信号的装置，与受电线圈的工作原理相同；动圈式扬声器利用磁场对电流的作用而工作的。
（2）[1]充满电时电池储存的电能为
W=UIt=4V×5.6A×3600s=80640J=0.0224kW·h
[2]无线充电时，约40分钟能将一块没电的Magic6pr电池充满，所需电能为
无线充电效率为
[3]充电过程中，电池会发热，因此部分能量以内能形式散失了。
2．（2024·陕西榆林·三模）创新小组设计了一个可自动控温的孵蛋箱，其简化电路如图-1所示。已知控制电路的电源电压为12V，为热敏电阻，其阻值随温度的变化关系如图-2所示，为滑动变阻器，工作电路的电源电压为220V，电热丝的阻值为44Ω，开关S闭合后，当电磁铁线圈中的电流大于或等于0.016A时，衔铁被吸下，工作电路接通，电热丝开始加热；当电磁铁线圈中的电流小于或等于0.015A时，衔铁被释放，工作电路断开，电热丝停止加热。（电磁铁线圈的电阻忽略不计）
（1）孵蛋箱是利用电流的 效应进行工作的；
（2）电热丝正常工作时，通过它的电流是多少？ 正常工作5min，电热丝产生的热量是多少？
（3）若滑动变阻器接入电路的阻值为550Ω，则孵蛋箱可控制的温度范围是多少？
【答案】 热 5A 30~40℃
【详解】（1）[1]孵蛋箱利用电流的热效应使箱内的温度升高，从而达到合适的温度。
（2）[2]电热丝正常工作时，通过它的电流是
[3]正常工作5min，电热丝产生的热量是
（3）[4]当控制电路的电流
Imin=0.015A
时，电暖箱温度最低，电路的总电阻
热敏电阻R1的阻值
由图乙可知此时电暖箱的温度t=40℃，当控制电路的电流为
Imax=0.016A
时，电暖箱温度为最高，电路的总电阻是
热敏电阻R1的阻值
由图乙可知此时电暖箱的温度t=30℃，电暖箱温度变化的范围为30~40℃。
3．（2024·辽宁阜新·二模）为了安全，交警部门强行推出了“电子眼”，通过拍照片来记录机动车闯红灯的情况。物理兴趣小组的同学对机动车闯红灯抓拍系统很感兴趣，在实践课上展开了研究。
【任务一】研究信号灯电路连接情况
交通路口一般有多组信号灯，每一组信号灯由红、黄、绿三盘灯组成，正常工作情况下，任何时刻必有一盏灯点亮。请完成一组信号灯模拟电路的连接 。
【任务二】研究闯红灯违规证据记录器的工作原理
（1）如图所示，当光控开关接收到 光时，光控开关自动闭合，且当压敏电阻受到车的压力，它的阻值变化引起电流变化到一定值时，电磁继电器的衔铁就被吸下，工作电路中的 工作，拍摄违规车辆。
（2）如图为压敏电阻R的阻值随受到车的压力变化而变化的图象，若控制电路电压为8V，电磁继电器中电磁铁线圈电阻为10Ω，当控制电路中电流大于或等于0.08A时，衔铁被吸引，则只有质量超过 kg的车辆违规时才会被拍照记录（g取10N/kg）。
【任务三】优化闯红灯违规证据记录器
要使质量较小的车闯红灯也能被拍下，你的办法有 （填序号）。
①提高控制电路电源电压
②降低控制电路电源电压
③用一定阻值电阻与压敏电阻串联
④用一定阻值电阻与压敏电阻并联。
【答案】 见解析 红 电控照相机 ①④
【详解】[1]红绿灯可以单独工作，互不影响，说明三个灯是并联，且都有开关单独控制，开关应接在火线和用电器之间，如图所示：
（1）[2]因为电控照相机要自动记录违规闯红灯的情景，所以光控开关应在接收到红光时，自动闭合。
[3]由图可知，电磁继电器的衔铁被吸下时，电控照相机连入电路，开始工作。
（2）[4]控制电路中的总电阻为
压敏电阻的阻值为
由图可知，当时，压力大小为，由可知，车的质量为
[5]质量较小的车闯红灯时，压敏电阻受到的压力变小，电阻变大，控制电路中的电流将变小，电路中的控制电路中的使衔铁吸下的电流保持不变，故要想使质量较小的车闯红灯也能被拍下，采取的方法要使控制电路中的电流变大；
①提高控制电路电源电压，电压增大时，电路中的电流也变大，故①符合题意；
②降低控制电路电源电压，会使电路中的电流变小，故②不符合题意；
③用一定阻值电阻与压敏电阻串联，会使电路中的电流变小，故③不符合题意；
④用一定阻值电阻与压敏电阻并联，电阻并联时总电阻会变小，电路中的电流变大，故④符合题意。
故选①④。荣耀Magic6pr配置参数
有线充电
80W
无线充电
66W
电池容量
5600mAh
