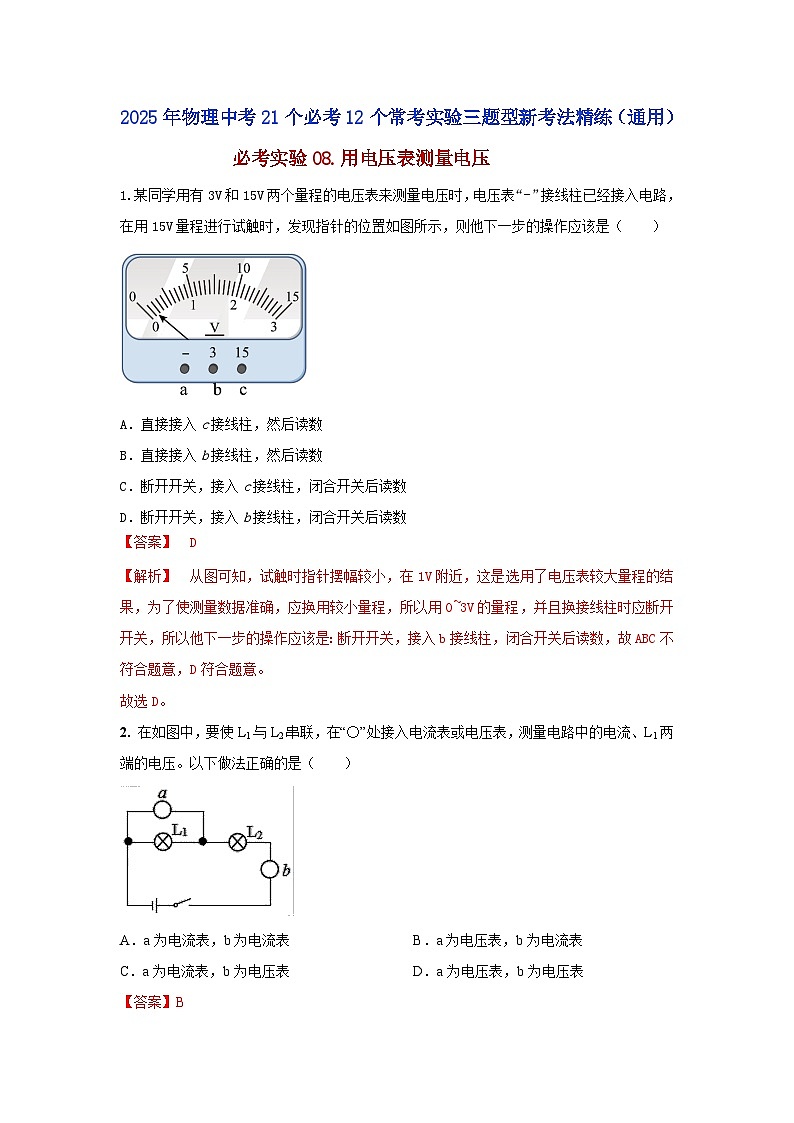

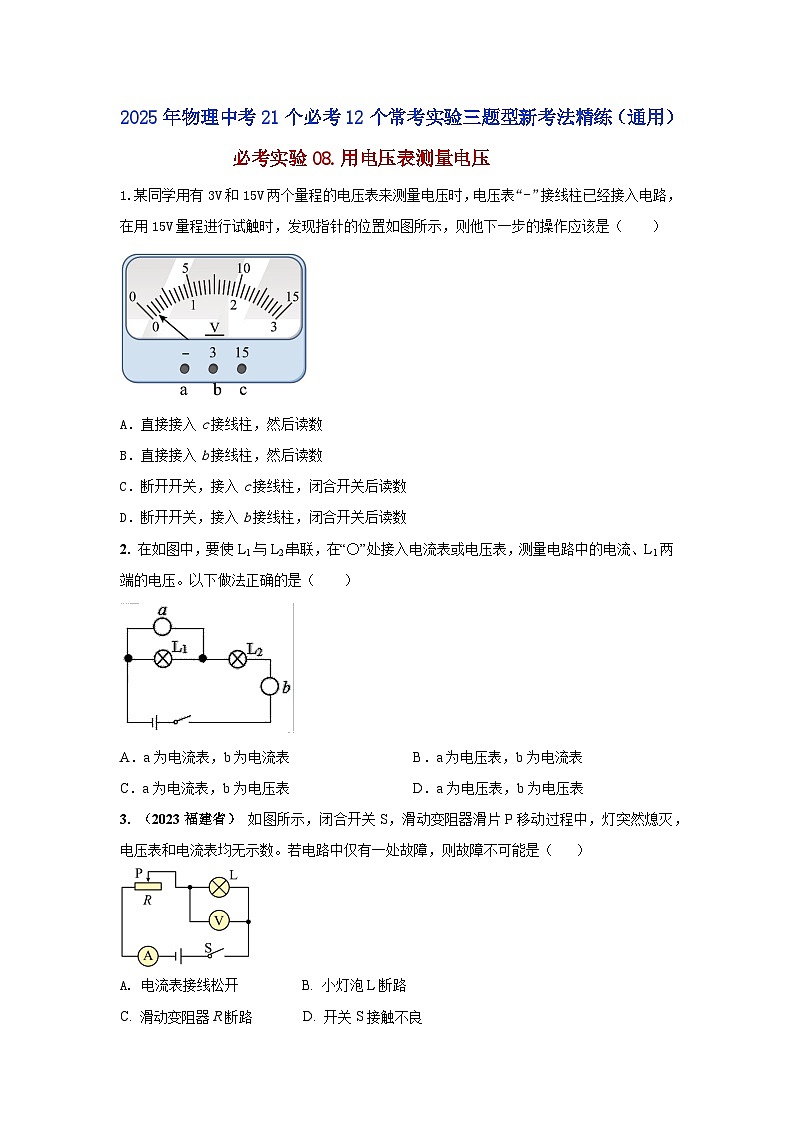

1.某同学用有3V和15V两个量程的电压表来测量电压时，电压表“-”接线柱已经接入电路，在用15V量程进行试触时，发现指针的位置如图所示，则他下一步的操作应该是（ ）
A．直接接入c接线柱，然后读数
B．直接接入b接线柱，然后读数
C．断开开关，接入c接线柱，闭合开关后读数
D．断开开关，接入b接线柱，闭合开关后读数
【答案】 D
【解析】 从图可知，试触时指针摆幅较小，在1V附近，这是选用了电压表较大量程的结果，为了使测量数据准确，应换用较小量程，所以用0~3V的量程，并且换接线柱时应断开开关，所以他下一步的操作应该是：断开开关，接入b接线柱，闭合开关后读数，故ABC不符合题意，D符合题意。
故选D。
2. 在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（ ）
A．a为电流表，b为电流表B．a为电压表，b为电流表
C．a为电流表，b为电压表D．a为电压表，b为电压表
【答案】B
【解析】由图可知，a表跟灯泡L1并联，所以a应为电压表；b表串联在电路中，所以b应为电流表，此时电流表测量电路中的电流，电压表测量L1两端的电压。

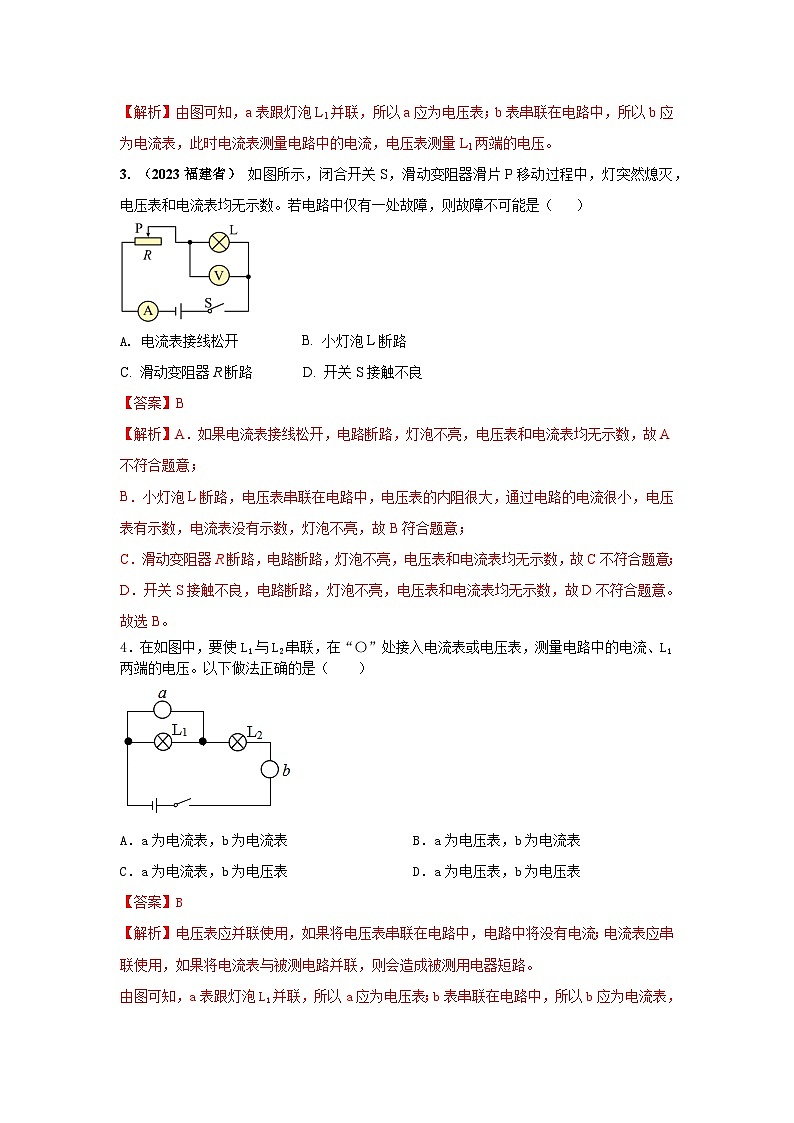

3. （2023福建省） 如图所示，闭合开关S，滑动变阻器滑片P移动过程中，灯突然熄灭，电压表和电流表均无示数。若电路中仅有一处故障，则故障不可能是（ ）

A. 电流表接线松开 B. 小灯泡L断路
C. 滑动变阻器R断路 D. 开关S接触不良
【答案】B
【解析】A．如果电流表接线松开，电路断路，灯泡不亮，电压表和电流表均无示数，故A不符合题意；
B．小灯泡L断路，电压表串联在电路中，电压表的内阻很大，通过电路的电流很小，电压表有示数，电流表没有示数，灯泡不亮，故B符合题意；
C．滑动变阻器R断路，电路断路，灯泡不亮，电压表和电流表均无示数，故C不符合题意；
D．开关S接触不良，电路断路，灯泡不亮，电压表和电流表均无示数，故D不符合题意。
故选B。

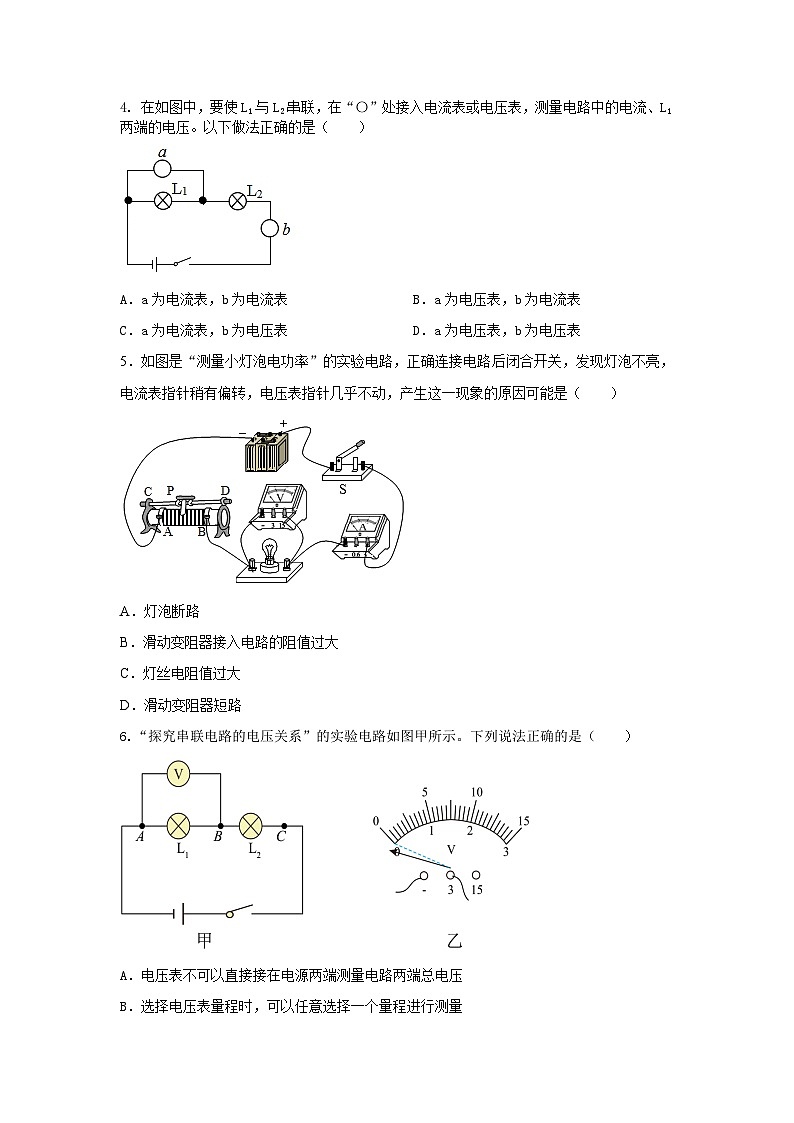

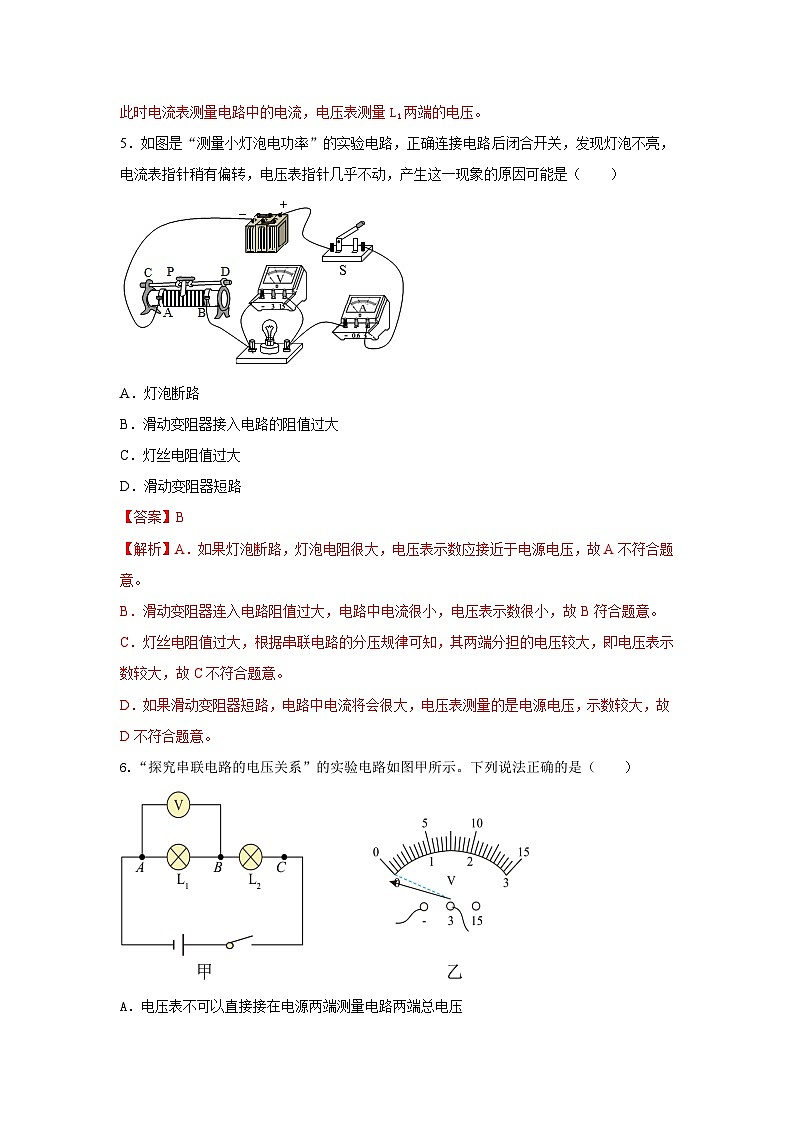

4．在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（ ）
A．a为电流表，b为电流表B．a为电压表，b为电流表
C．a为电流表，b为电压表D．a为电压表，b为电压表
【答案】B
【解析】电压表应并联使用，如果将电压表串联在电路中，电路中将没有电流；电流表应串
联使用，如果将电流表与被测电路并联，则会造成被测用电器短路。
由图可知，a表跟灯泡L1并联，所以a应为电压表；b表串联在电路中，所以b应为电流表，此时电流表测量电路中的电流，电压表测量L1两端的电压。
5．如图是“测量小灯泡电功率”的实验电路，正确连接电路后闭合开关，发现灯泡不亮，电流表指针稍有偏转，电压表指针几乎不动，产生这一现象的原因可能是（ ）
A．灯泡断路
B．滑动变阻器接入电路的阻值过大
C．灯丝电阻值过大
D．滑动变阻器短路
【答案】B
【解析】A．如果灯泡断路，灯泡电阻很大，电压表示数应接近于电源电压，故A不符合题
意。
B．滑动变阻器连入电路阻值过大，电路中电流很小，电压表示数很小，故B符合题意。
C．灯丝电阻值过大，根据串联电路的分压规律可知，其两端分担的电压较大，即电压表示数较大，故C不符合题意。
D．如果滑动变阻器短路，电路中电流将会很大，电压表测量的是电源电压，示数较大，故D不符合题意。

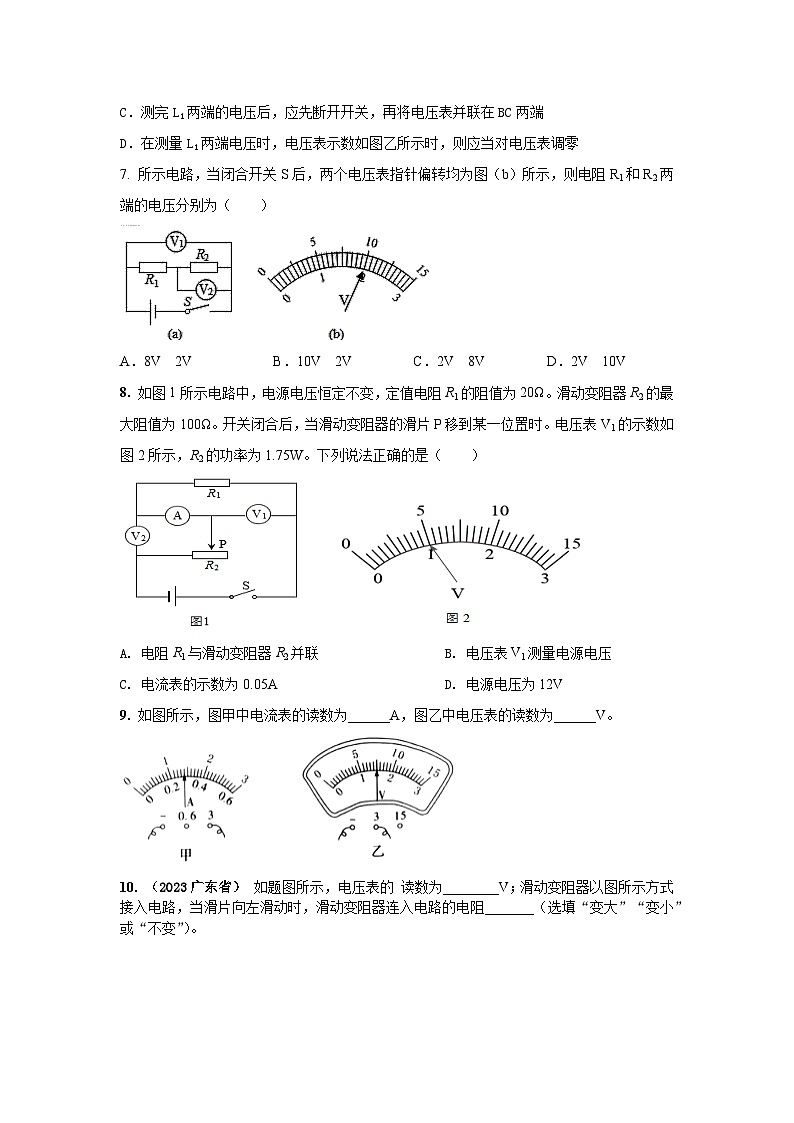

6.“探究串联电路的电压关系”的实验电路如图甲所示。下列说法正确的是（ ）
A．电压表不可以直接接在电源两端测量电路两端总电压
B．选择电压表量程时，可以任意选择一个量程进行测量
C．测完L1两端的电压后，应先断开开关，再将电压表并联在BC两端
D．在测量L1两端电压时，电压表示数如图乙所示时，则应当对电压表调零
【答案】 C
【解析】 A．电压表可以直接并联在电源两端，测量电源电压，即电路两端总电压，故A错误；
B．选择电压表量程时，应选择合适量程，量程选择过小，指针偏转会超过最大刻度，量程选择过大，会造成读数误差太大，故B错误；
C．测完L1两端的电压后，为了电路元件安全，应先断开开关，再将电压表并联在BC两端，故C正确；
D．在测量L1两端电压时，电压表示数如图乙所示时，指针反偏，是电压表的正负接线柱接反了，所以要重新连接电压表的正负接线柱，故D错误。
故选C。
7. 所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（ ）
A．8V 2VB．10V 2VC．2V 8VD．2V 10V
【答案】A
【解析】由电路图可知，两电阻串联，电压表V1测电源的电压，电压表V2测R2两端的电压，因串联电路中总电压等于各分电压之和，且两电压表指针位置相同确定量程，所以，电压表V1的量程为0～15V，分度值为0.5V，则电源的电压U＝10V，电压表V2的量程为0～3V，分度值为0.1V，则R2两端的电压U2＝2V，故CD错误
则R1两端的电压：U1＝U﹣U2＝10V﹣2V＝8V，A正确，B错误。
8. 如图1所示电路中，电源电压恒定不变，定值电阻R1的阻值为20Ω。滑动变阻器R2的最大阻值为100Ω。开关闭合后，当滑动变阻器的滑片P移到某一位置时。电压表V1的示数如图2所示，R2的功率为1.75W。下列说法正确的是（ ）
A. 电阻R1与滑动变阻器R2并联B. 电压表V1测量电源电压
C. 电流表的示数为0.05AD. 电源电压为12V
【答案】D
【解析】A．电压表相当于断路，电流表等于导线，故此时电阻R1与滑动变阻器R2串联，故A错误；
B．电压表V1并联在电阻R1两端，故测量的是电阻R1的电压，故B错误；
C．若电压表的示数为1V，则电流为
根据，R2的功率为1.75W，电阻R2的阻值为
不符合R2的最大阻值为200Ω，故电压表的示数为5V，则此时的电流为
故C错误；
D．则此时电阻R2的阻值为
此时R2两端的电压为
则电源电压为
故D正确。
9. 如图所示，图甲中电流表的读数为______A，图乙中电压表的读数为______V。
【答案】1.4 1.5
【解析】本题属于电学两种测量工具的读数题。由图甲知，电流表此时使用的是0~3A量程，其分度值为0.1A，指针刚好指在第14条刻度线处，故读数为1.4A；由图乙知，电压表此时使用的是0~3V量程，其分度值为0.1V，指针刚好指在第15条刻度线处（或刻度盘正中央处），故读数为1.5V。
10. （2023广东省） 如题图所示，电压表的 读数为________V；滑动变阻器以图所示方式接入电路，当滑片向左滑动时，滑动变阻器连入电路的电阻_______（选填“变大”“变小”或“不变”）。

【答案】 2.3 变小
【解析】由图可知，电压表量程为0~3V，分度值为0.1V，此时电压表的示数为2.3V。
由滑动变阻器的连接方式可知，当滑片向左滑动时，接入电路中的电阻丝变短，则滑动变阻器连入电路的电阻阻值变小。
11.如图所示，电压表的示数是 V。
【答案】4
【解析】题考查了电压表的读数方法，先确定量程，再明确分度值，顺序不能颠倒。
电压表选0～15V的量程，分度值为0.5V，根据指针位置读数是4V。
12.如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池．观察电压表的接线情况和指针偏转可知：锌片是盐水电池的 极，电池的电压为 V．
【答案】负；0.6．
【解析】根据电压表的正确使用方法确定电源的正负极；根据电压表的量程、分度值以及指针的位置读出电压表的示数．
根据图示可知，锌片与电压表的负接线柱相连，因此锌片为盐水电池的负极；
电压表的量程为0～3V，分度值为0.1V，示数为0.6V．
13. 为了测出细铜丝的直径，小亮把细铜丝在铅笔上紧密排绕20圈，如图甲所示，用分度值为1mm的刻度尺测得这20圈的总宽度为 cm，可算出细铜丝的直径约为 mm；图乙中温度计的示数为 ℃；图丙中电压表的读数为 V。
【答案】4.10；2.1；﹣6；11.5。
【解析】（1）由图知：刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm＝1mm，即此刻度尺的分度值为1mm；线圈左侧与11.00cm对齐，右侧与15.10cm对齐，所以线圈的总宽度为L＝15.10cm﹣11.00cm＝4.10cm，n＝20，故d＝cm≈0.205cm≈2.1mm；
（2）图丙中温度计的刻度是越往下示数越大，因此对应的温度是零摄氏度以下的温度值（也可以用负数来表示），分度值为1℃，因此图乙中的温度值为﹣6℃；
（3）图乙中电压表用的是0~15V量程，一大格表示5V，里面有10个小格，其分度值为0.5V，因此其读数＝10V+1.5V＝11.5V。
14. 如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：灯L1、L2串联，电压表只测量L1两端的电压，不考虑电压表量程的选择，导线不交叉。
【答案】如图所示。
【解析】由题意知，灯L1、L2串联，所以将灯L1、L2首尾连接，电压表测灯L1两端电压,所以电压表与L1并联.
15.请将图中的器材连线完整．要求：两灯串联，电压表只测L1灯两端的电压．
【答案】如图所示。
【解析】为了连线清晰，首先把两灯串联，然后和开关、电源连接起来。再把电压表和灯泡并联，注意电源、电压表正负接线柱。
16. 电压表并联在电路中电阻两端，指针指示的位置如图所示。求与电压表并联的电阻两端的电压的大小。

【答案】2V或者10V。
【解析】需要讨论电压表哪两个接线柱接入电路。
当0—3两个接线柱接入电路电阻两端时，电阻两端电压读数根据表盘下端刻度读取，为2V。
当0—15两个接线柱接入电路电阻两端时，电阻两端电压读数根据表盘下端刻度读取，为10V。
17．学生在使用电压表测电压时，下列做法错误的是（ ）
A．将电压表与被测用电器串联
B．所用量程的最大值必须大于被测电路两端的电压
C．应该使标有“﹣”号的接线柱靠近电源的负极，另一端接线柱靠近电源的正极
D．如果被测电压不超过3V，为提高读数的准确性，可以用最大量程值为3V的量程
【答案】A
【解析】A.电压表应与被测电路并联，故A错误；
B.电压表所用量程的最大值必须大于被测电路两端的电压，否则电压表容易被损坏，故B正确；
C.电压表在使用时，应该使标有“﹣”号的接线柱靠近电源的负极，另一端接线柱靠近电源的正极，故C正确；
D.如果被测电压不超过3V，可以用最大量程值为3V的量程，此时的分度值较小，读数更精确，故D正确。故选：A。
18．如图所示，能正确测出小灯泡L1两端电压的电路是（ ）
A B C D
【答案】C
【解析】A、图中电压表与灯泡L1并联了，测量的是灯泡L1两端的电压，“+”、“﹣”接线柱接法也正确，故A错误；
B、图中电压表与灯泡L1并联了，测量的是灯泡L1两端的电压，但电压表的正负接线柱接反了，故B错误；
C、图中电压表与灯泡L1并联了，测量的是灯泡L1两端的电压，“+”、“﹣”接线柱接法正确，故C正确；
D、图中电压表与电源并联了，测量的是电源两端的电压，是灯泡L1和L2串联后的总电压，故D错误。
故选：C。
