专题14 电流和电路（测试）-中考物理一轮复习讲练测（广东专用）

这是一份专题14 电流和电路（测试）-中考物理一轮复习讲练测（广东专用），文件包含专题14电流和电路测试原卷版docx、专题14电流和电路测试解析版docx等2份试卷配套教学资源，其中试卷共26页， 欢迎下载使用。

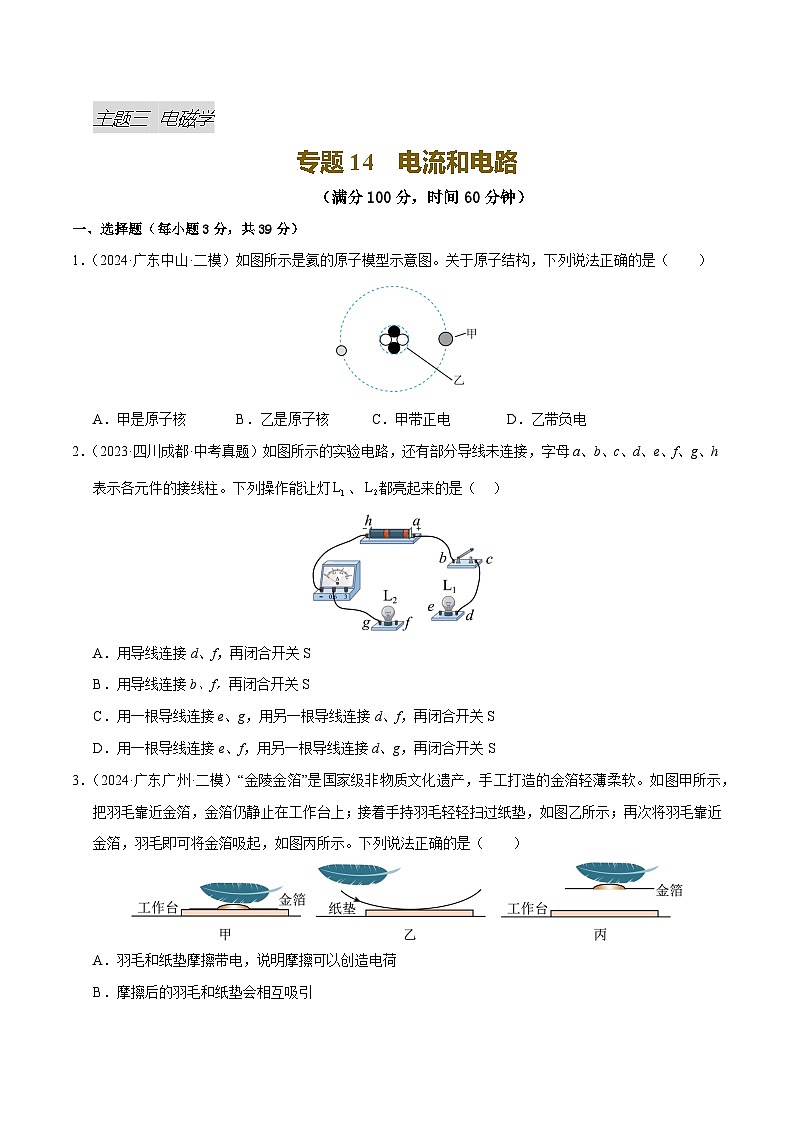

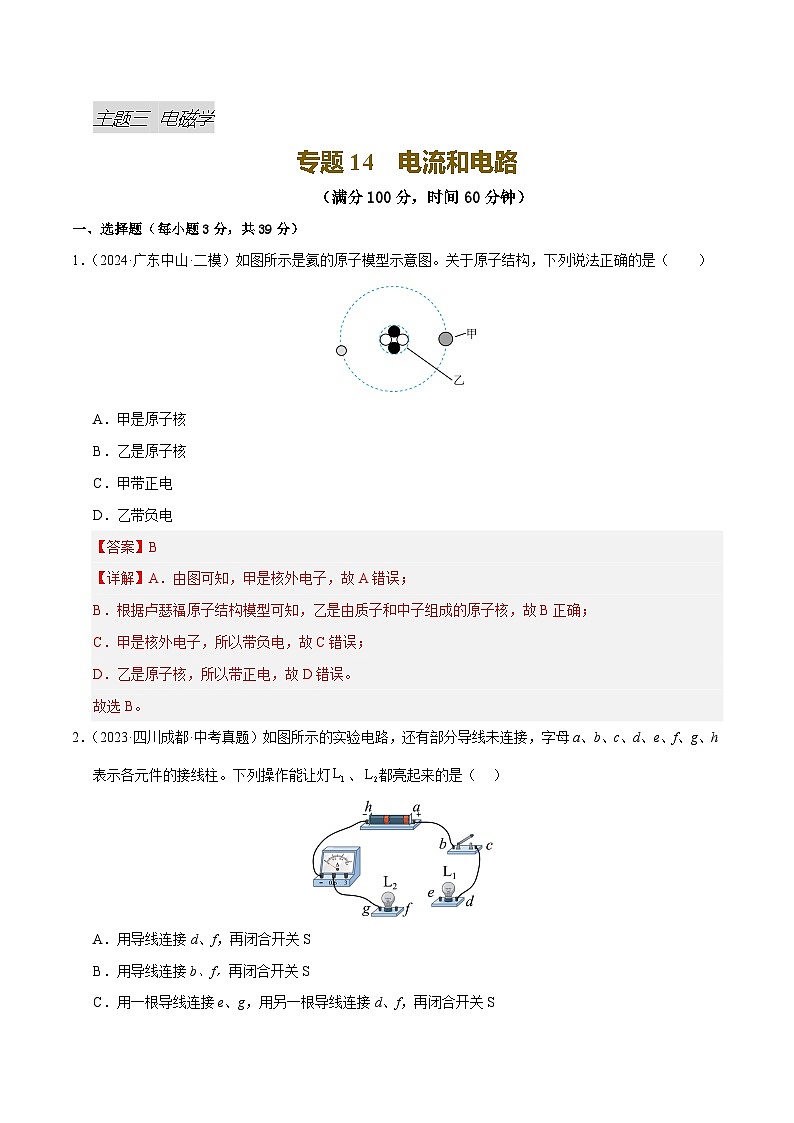

（满分100分，时间60分钟）
一、选择题（每小题3分，共39分）
1．（2024·广东中山·二模）如图所示是氦的原子模型示意图。关于原子结构，下列说法正确的是（ ）
A．甲是原子核 B．乙是原子核 C．甲带正电 D．乙带负电
2．（2023·四川成都·中考真题）如图所示的实验电路，还有部分导线未连接，字母a、b、c、d、e、f、g、h表示各元件的接线柱。下列操作能让灯、都亮起来的是（ ）

A．用导线连接d、f，再闭合开关S
B．用导线连接b、f，再闭合开关S
C．用一根导线连接e、g，用另一根导线连接d、f，再闭合开关S
D．用一根导线连接e、f，用另一根导线连接d、g，再闭合开关S
3．（2024·广东广州·二模）“金陵金箔”是国家级非物质文化遗产，手工打造的金箔轻薄柔软。如图甲所示，把羽毛靠近金箔，金箔仍静止在工作台上；接着手持羽毛轻轻扫过纸垫，如图乙所示；再次将羽毛靠近金箔，羽毛即可将金箔吸起，如图丙所示。下列说法正确的是（ ）
A．羽毛和纸垫摩擦带电，说明摩擦可以创造电荷
B．摩擦后的羽毛和纸垫会相互吸引
C．若摩擦后的羽毛带正电，则说明羽毛得到了正电荷
D．羽毛能吸引金箔，是因为羽毛、金箔带异种电荷

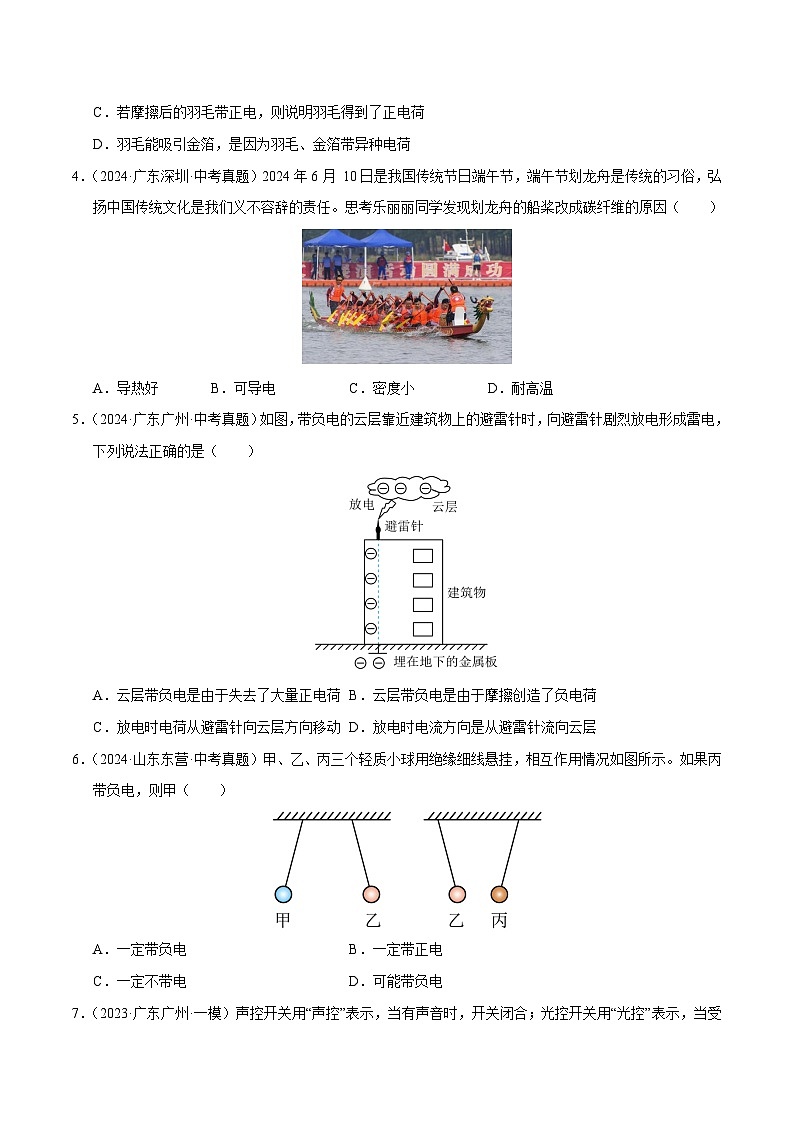

4．（2024·广东深圳·中考真题）2024年6月 10日是我国传统节日端午节，端午节划龙舟是传统的习俗，弘扬中国传统文化是我们义不容辞的责任。思考乐丽丽同学发现划龙舟的船桨改成碳纤维的原因（ ）
A．导热好B．可导电C．密度小D．耐高温
5．（2024·广东广州·中考真题）如图，带负电的云层靠近建筑物上的避雷针时，向避雷针剧烈放电形成雷电，下列说法正确的是（ ）
A．云层带负电是由于失去了大量正电荷B．云层带负电是由于摩擦创造了负电荷
C．放电时电荷从避雷针向云层方向移动D．放电时电流方向是从避雷针流向云层
6．（2024·山东东营·中考真题）甲、乙、丙三个轻质小球用绝缘细线悬挂，相互作用情况如图所示。如果丙带负电，则甲（ ）
A．一定带负电B．一定带正电
C．一定不带电D．可能带负电

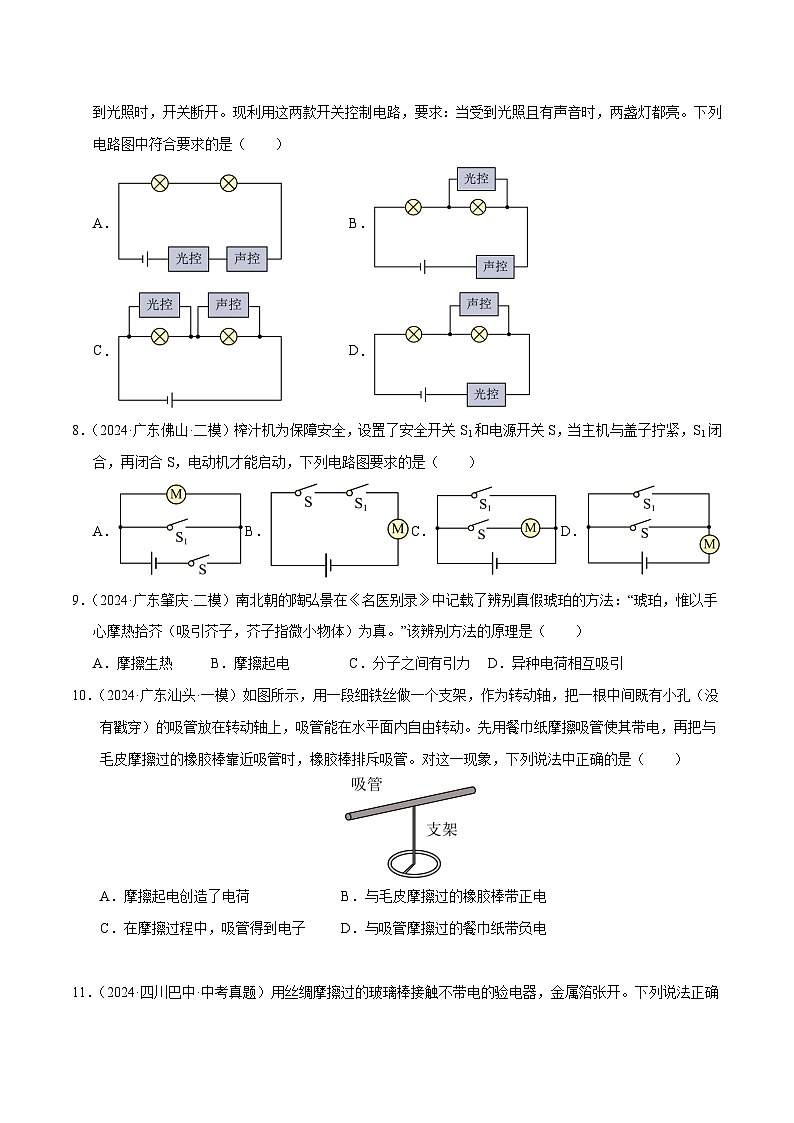

7．（2023·广东广州·一模）声控开关用“声控”表示，当有声音时，开关闭合；光控开关用“光控”表示，当受到光照时，开关断开。现利用这两款开关控制电路，要求：当受到光照且有声音时，两盏灯都亮。下列电路图中符合要求的是（ ）
A． B．
C． D．
8．（2024·广东佛山·二模）榨汁机为保障安全，设置了安全开关S1和电源开关S，当主机与盖子拧紧，S1闭合，再闭合S，电动机才能启动，下列电路图要求的是（ ）
A．B．C．D．
9．（2024·广东肇庆·二模）南北朝的陶弘景在《名医别录》中记载了辨别真假琥珀的方法：“琥珀，惟以手心摩热拾芥（吸引芥子，芥子指微小物体）为真。”该辨别方法的原理是（ ）
A．摩擦生热B．摩擦起电C．分子之间有引力D．异种电荷相互吸引
10．（2024·广东汕头·一模）如图所示，用一段细铁丝做一个支架，作为转动轴，把一根中间既有小孔（没有戳穿）的吸管放在转动轴上，吸管能在水平面内自由转动。先用餐巾纸摩擦吸管使其带电，再把与毛皮摩擦过的橡胶棒靠近吸管时，橡胶棒排斥吸管。对这一现象，下列说法中正确的是（ ）
A．摩擦起电创造了电荷 B．与毛皮摩擦过的橡胶棒带正电
C．在摩擦过程中，吸管得到电子 D．与吸管摩擦过的餐巾纸带负电
11．（2024·四川巴中·中考真题）用丝绸摩擦过的玻璃棒接触不带电的验电器，金属箔张开。下列说法正确的是（ ）
A．正电荷从丝绸转移到玻璃棒B．玻璃棒带正电是因为得到了电子
C．摩擦起电是创造了电荷D．验电器金属箔张开，是由于同种电荷相互排斥
12．（2024·山东菏泽·中考真题）为确保安全，某品牌电动车须拧动钥匙（相当于闭合开关）且按下按键（相当于闭合开关）才能启动。下列电路设计符合要求的是（ ）
A．B．C．D．
13．（2024·广东·中考真题）小明设计了一盏能调节亮度的台灯。下列符合要求的电路图是（ ）
A．B．
C．D．
二、填空题（每空1分，共24分）
14．（2024·四川达州·中考真题）如图所示，是加油机为歼击机在空中加油的情景，歼击机相对加油机是 （选填“静止”或“运动”）的；由于飞机与空气发生 而带上了大量的电荷，加油时有起火的风险，所以机体上装有尖端放电器。降落时，关闭发动机后，歼击机由于具有 ，依然会向前滑行一段距离。
15．（2024·广东深圳·中考真题）用航标灯发出的光来让海上的船只看清方位说明光能传递 ， 是正极，是 能转换为电能。
16．（2023·广东·中考真题）如题图所示，标有“2.5V 0.3A”的灯泡L1和标有“6V 0.15A”的灯泡L2连接成 联电路，电源电压可调节；闭合开关S，使电源电压从0V逐渐增加，先正常发光的灯泡是 ，此时通过另一灯泡的电流是 A。

17．（2024·陕西·中考真题）同学们以“厨房中的物理”为主题开展了科学实践活动。如图-1，是用金属螺钉、锡箔纸和饮料瓶制作的一个验电器，其工作原理是 。如图-2，太阳光通过装满水的三棱柱形透明牙签盒时发生折射，在牙签盒后面形成一条彩色光带，这种现象叫做光的 。如图-3，用细绳将不锈钢勺子悬挂起来，使其静止在水平位置，则勺子悬挂点 （选填“左”或“右”）侧的质量较大一些。
18．（2024·广东珠海·一模）如图所示，被毛皮摩擦过的橡胶棒因得到电子带 电，当它接触验电器的金属球时，两片金属箔带 （选填“同种”或“异种”）电荷而张开，金属杆中瞬间电流方向是从 （选填“金属球到金属箔”或“金属箔到金属球”）。
19．（2024·广东·二模）如图所示为小明自制的验电器，用毛皮摩擦橡胶棒，橡胶棒会带 电，用其接触金属丝，金属箔因为带 （选填“同”或“异”）种电荷而张开，接触金属丝瞬间的电流方向是 （选填“橡胶棒到金属丝”或“金属丝到橡胶棒”）。
20．（2024·广东江门·一模）物理知识在生活中应用广泛。用吸管“吸”饮料时，饮料是在 的作用下被“吸”入口中的；如图甲所示，洗手池下方排水管的“反水弯”利用了 的原理，使水管里的异味不会散发出来；如乙所示，说明塑料小勺带了 。
21．（2024·广东汕尾·模拟预测）如图是一款应急照明灯，正常供电时，应急灯电池组充电，电池组相当于一个 ，停电时应急灯发光，此时的电池组相当于一个 （前两空选填“电源”或“用电器”），将应急灯中的任意一个灯泡断开，另一个灯泡仍然发光，则应急灯的两个灯泡是 （选填“串联”或“并联”）的。
三、作图题（每题3分，共9分）
22．（2024·广东惠州·二模）很多住宅小区装备了区分外来车辆出入的门禁系统，内部车辆可以自动识别并使横杆启动，外部车辆则需要门卫按动按钮才能启动横杆，自动识别系统可等效为一个自动开关，手动按钮是一个手动开关，横杆启动系统看作一个电动机，请利用图中给出的元件符号画出满足要求的电路图。
23．（2024·甘肃白银·中考真题）电吹风的主要工作元件是发热丝（）、电风扇（）及开关。闭合开关，电吹风即吹出风来；若同时还闭合，吹出热风；若只闭合，不吹风也不发热。请根据要求用笔画线代替导线，完成电路设计。
24．（2024·黑龙江大庆·中考真题）根据电路图，用笔画线代替导线连接实物图。
要求：①电压表量程用，电流表量程用；
②滑动变阻器的滑片置于a端时，接入电路的阻值最大。
四、实验题（每空2分，共18分）
25．（2024·吉林长春·中考真题）在“探究并联电路中干路电流与各支路电流的关系”的实验中：
（1）请根据图甲中的电路图，用笔画线代替导线将图乙中的电路连接完整，使电流表测量流过小灯泡的电流。 连接电路时应 开关；
（2）用电流表分别测量A、B、C三点的电流，更换灯泡多次测量，将实验数据记录在表格中，其中第4次实验中B点的电流如图丙所示，则 ；分析数据可知：并联电路中电流的特点是 ；
（3）在第2次实验中测得A、B两点的电流相等，原因可能是 。
26．（2024·广东江门·二模）物理课上我们做了许多实验，如下图：
(1)如图（a）所示，瓶子在手中静止，增大手对瓶子的握力时，瓶子受到的摩擦力将 （选填“变大”“变小”或“不变”）。
(2)如图（b）所示，秒表的读数为 s。
(3)与丝绸摩擦过的玻璃棒因失去电子而带 电；用带电的玻璃棒接触验电器的金属球，金属箔张开，如图（c）所示，这两片金属箔带 种电荷。
(4)在做“探究水沸腾时温度变化的特点”的实验时，如图（d）所示，正确安装顺序是 （选填“自下而上”或“自上而下”）。在图（e）中，表示水正在沸腾的是 （选填“甲”或“乙”）。
五、科普阅读题（共10分）
27．（2024·广东·模拟预测）阅读材料，回答问题：
氢燃料电池
氢燃料电池是一种利用氢气和氧气反应产生电能的设备，其工作原理如题图甲所示，其基本原理是电解水的逆反应，把氢和氧分别供给阳（负）极和阴（正）极，氢通过阳极向外扩散和电解质发生反应后，放出电子通过外部的负载到达阴极，从而在外部电路中产生电流提供动力。
氢燃料电池通常和蓄电池配合使用，蓄电池寿命可以用“循环寿命”来衡量，是指电池寿命结束前进行的100%全循环放电次数。例如某辆氢燃料电池车电池堆栈最大功率为114千瓦，体积功率密度为3千瓦/升，百公里耗氢大约0.8kg，该氢燃料电池车行驶时将蓄电池电量从90%用到30%，则这次的放电深度为60%；再次使用前通过氢燃料电池将蓄电池充电到70%后，又用到30%，这次的放电深度为40%，则这两次总共完成了1次100%全循环放电，研究人员以不同的放电深度，对蓄电池进行充、放电循环研究，得到了如题图乙所示的蓄电池100%全循环放电次数与放电深度的关系。
（1）完成下列氢燃料电池车的部分能量转化流程图 ；
（2）如题图甲所示的氢燃料电池工作时，通过电动机的电流方向为 （选填“从左到右”或“从右到左”）。
（3）该车的燃料电池的体积是 m3，氢燃料电池车行驶百公里消耗的氢完全燃烧放出的热量为 J；（氢的热值为1.4×108J/kg）
（4）某辆氢燃料电池大巴每天使用前都充电到蓄电池容量的100%，行驶一天消耗的电量刚好为最有利于延长蓄电池寿命的电量。按此计算，若一年开车350天共完成 次100%全循环放电。
次数
1
0.18
0.24
0.42
2
0.22
0.22
0.44
3
0.20
0.26
0.46
4
0.14
