物理五 家庭电路精品综合训练题

这是一份物理五 家庭电路精品综合训练题，共9页。
一、单选题
1．如图甲所示是小鹏家的一个插线板，使用时发现插线板上的开关也能控制用电器。下列能实现此功能且符合安全用电原则的电路图是
A．AB．BC．CD．D
2．如果家庭电路中发生短路，会造成（ ）
A．跳闸或保险丝熔断B．灯泡烧坏
C．灯泡亮度变暗一些D．用电器仍然正常工作
3．在某家庭电路中，已有三盏灯正常发光，若再使用一台电视机，则（ ）
A．总电阻变大B．总电流变大C．总功率变小D．总电压变大
4．如图所示，关于家庭电路和安全用电，下列说法正确的是（ ）
A．电冰箱接入三孔插座后，灯和电冰箱是串联的
B．电冰箱接入三孔插座后，能使电冰箱的金属外壳接地
C．闭合开关后，用试电笔接触A点时，氖管不发光
D．若空气开关“跳闸”，一定是电路的总功率过大

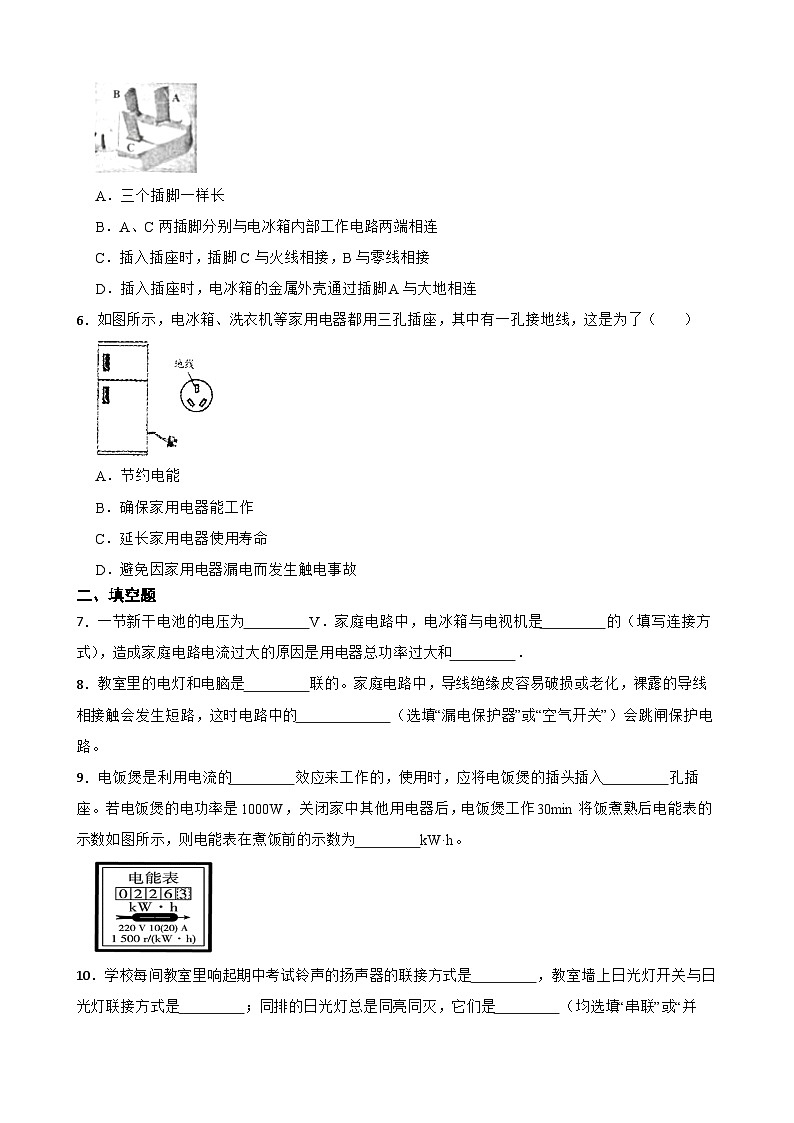

5．如图所示，A、B、C是家用电冰箱三线插头的三个插脚，关于这三个插脚的说法正确的是 （ ）
A．三个插脚一样长
B．A、C两插脚分别与电冰箱内部工作电路两端相连
C．插入插座时，插脚C与火线相接，B与零线相接
D．插入插座时，电冰箱的金属外壳通过插脚A与大地相连
6．如图所示，电冰箱、洗衣机等家用电器都用三孔插座，其中有一孔接地线，这是为了（ ）
A．节约电能
B．确保家用电器能工作
C．延长家用电器使用寿命
D．避免因家用电器漏电而发生触电事故
二、填空题
7．一节新干电池的电压为 V．家庭电路中，电冰箱与电视机是 的（填写连接方式），造成家庭电路电流过大的原因是用电器总功率过大和 ．
8．教室里的电灯和电脑是 联的。家庭电路中，导线绝缘皮容易破损或老化，裸露的导线相接触会发生短路，这时电路中的 （选填“漏电保护器”或“空气开关”）会跳闸保护电路。
9．电饭煲是利用电流的 效应来工作的，使用时，应将电饭煲的插头插入 孔插座。若电饭煲的电功率是1000W，关闭家中其他用电器后，电饭煲工作30min将饭煮熟后电能表的示数如图所示，则电能表在煮饭前的示数为 kW·h。
10．学校每间教室里响起期中考试铃声的扬声器的联接方式是 ，教室墙上日光灯开关与日光灯联接方式是 ；同排的日光灯总是同亮同灭，它们是 （均选填“串联”或“并联”）

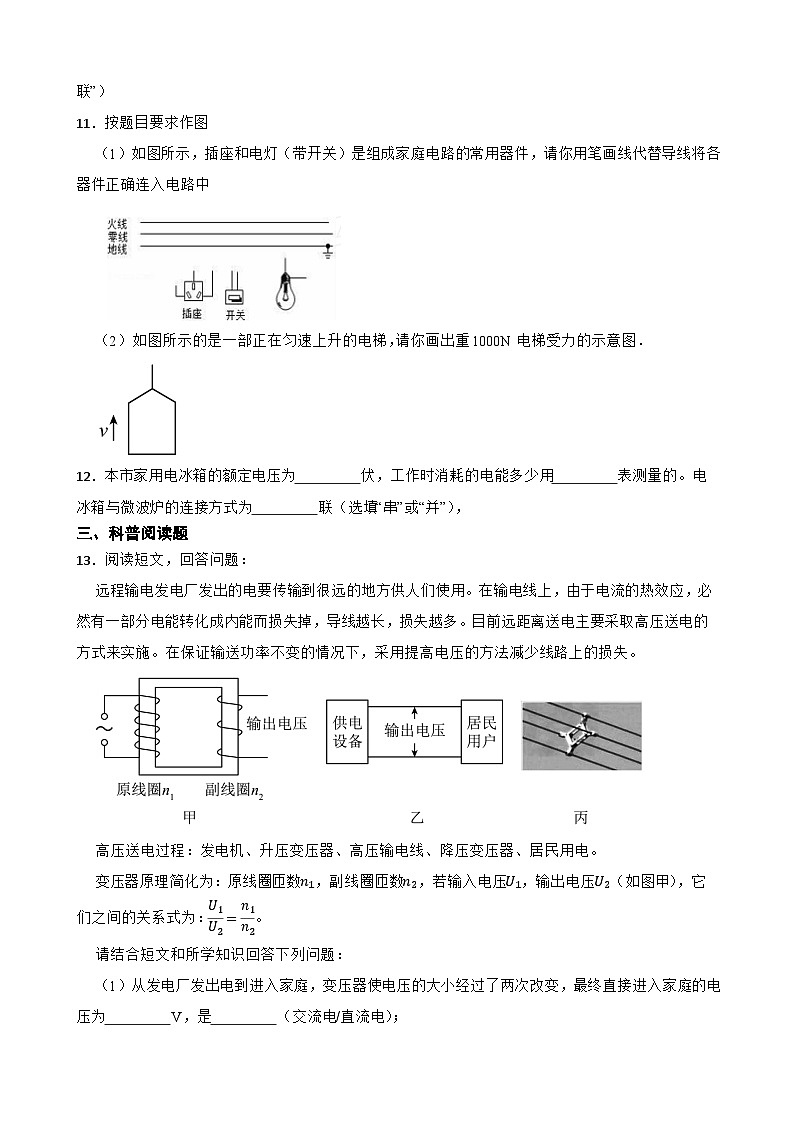

11．按题目要求作图
（1）如图所示，插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将各器件正确连入电路中
（2）如图所示的是一部正在匀速上升的电梯，请你画出重1000N电梯受力的示意图．
12．本市家用电冰箱的额定电压为 伏，工作时消耗的电能多少用 表测量的。电冰箱与微波炉的连接方式为 联（选填“串”或“并”），
三、科普阅读题
13．阅读短文，回答问题：
远程输电发电厂发出的电要传输到很远的地方供人们使用。在输电线上，由于电流的热效应，必然有一部分电能转化成内能而损失掉，导线越长，损失越多。目前远距离送电主要采取高压送电的方式来实施。在保证输送功率不变的情况下，采用提高电压的方法减少线路上的损失。
高压送电过程：发电机、升压变压器、高压输电线、降压变压器、居民用电。
变压器原理简化为：原线圈匝数n1，副线圈匝数n2，若输入电压U1，输出电压U2（如图甲），它们之间的关系式为：U1U2=n1n2。
请结合短文和所学知识回答下列问题：
（1）从发电厂发出电到进入家庭，变压器使电压的大小经过了两次改变，最终直接进入家庭的电压为 V，是 （交流电/直流电）；
（2）下列单位不能够表示远程输电损耗电能大小的是 ；
A.A2⋅Ω⋅s B.V⋅A C.V2⋅Ω−1⋅s D.W⋅s
（3）在输电阶段，输电线上常用如图丙装置将四根导线并联起来，相当于增大了导线的横截面积，从而减小了导线的 ，以达到减少输电线上电能损失的目的；
（4）如图甲属于 变压器（升压、降压）；
（5）目前我国正在进行1500kV的特高压输电技术实验。若甲、乙两地原来用500kV的超高压输电，建成后改用1500kV的特高压输电，当输电功率相同时，线路上的功率损耗为原来的 倍（线路电阻不变）；
（6）由发电厂向用户输电，输送的功率P一定，关于输电电压U与输电电流的I的关系图像正确的是 。
A.B.
C.D.
四、计算题
14．
（1）如图，试电笔接触导线b时，试电笔的氖管发光，此时是否有电流流经人体？ ，b线是 （选填“火线”或“零线”）；
（2）请在图中按要求连接电路。要求：开关S闭合，电动机和LED灯都能正常工作；LED烧坏，闭合开关，电动机还能工作。
15．电动环保车因环保经济在各大旅游景区已广泛投入运营。如图所示的电动环保车，有关技术参数如下表。
根据技术参数和具体要求，求解下列问题：（g取10N/kg）
（1）用图甲中的专用插线板给电动环保车充电，请在图乙画出插线板内部开关和两插座的连线，并接入家庭电路，要求：
①插线板上的开关可同时控制两插座的通、断；
②开关接通时两插座都能提供220V电压。
（2）电动机以额定功率工作半小时消耗多少电能？
（3）经检测该环保车以额定功率匀速行驶时，受到的阻力与质量的关系如图所示，若电动环保车满载时，每个乘员大约60kg，求车在行驶过程中受到的阻力。
（4）该车充一次电储存了2.7×108J的电能，若该车满载时以额定功率匀速行驶，则充电一次最多可连续行驶多长的路程？
五、综合题
16．小明搬进刚装修完的新家，妈妈给他买了一个床头灯，他将这个床头灯以插在床边墙壁的插座上.晚上，小明在床上看书时，突然床头灯熄灭了，过了一会儿，灯又亮了，这时他发现爸爸刚刚洗完澡从卫生间走了出来.小明很好奇，亲自去卫生间打开“浴霸”的灯，发现他床头的灯又熄灭了；关闭“浴霸”的灯，床头的灯又亮了，小明很想知道为什么他的床头灯会出现这种“奇怪现象”，线路究竟出了什么问题？
（1）请你画出小明家装修时连接浴霸灯与床头插座(床头灯)的电路图，并应用所学知识分析产生这一“奇怪现象”的原因.
（2）如果不想让上述“奇怪现象”出现，床头灯的开关能正常控制床头灯的亮灭，请画出正确的电路图.
17．在综合实践活动中，小华设计了一种电热饮水机电路，如图甲所示，R1和R2均为电热丝，S2是自动控制开关，可实现“低挡”、“高挡”之间的转换，饮水机工作时功率随时间变化的关系图像如图乙所示，求：
（1）该电热饮水机是利用电流的 （选填“磁”或“热”）效应工作的：电热饮水机要接入三孔插座中使用，这是为了 ；
（2）饮水机低温挡工作时，通过电阻R1的电流 ；
（3）电阻R2的阻值 ；
（4）30min内电路消耗的总电能 。
18．小明搬进刚装修完的新家，妈妈给他买了一个床头灯，他将这个床头灯插在床边墙壁的插座上．晚上，小明在床上看书时，突然床头灯熄灭了，过了一会儿，灯又亮了，这时他发现爸爸刚刚洗完澡从卫生间走了出来．小明很好奇，亲自去卫生问打开“浴霸”的灯，发现他床头的灯又熄灭了．关闭“浴霸”的灯，床头的灯又亮了．小明很想知道为什么他的床头灯会出现这种“奇怪现象”，线路究竟出了什么问题？
（1）请你画出小明家装修时连接浴霸灯与床头插座（床头灯）的电路图，并应用所学知识分析产生这一“奇怪现象”的原因．
（2）如果不想让上述“奇怪现象”出现，床头灯的开关能正常控制床头灯的亮灭，请画出正确的电路图．
