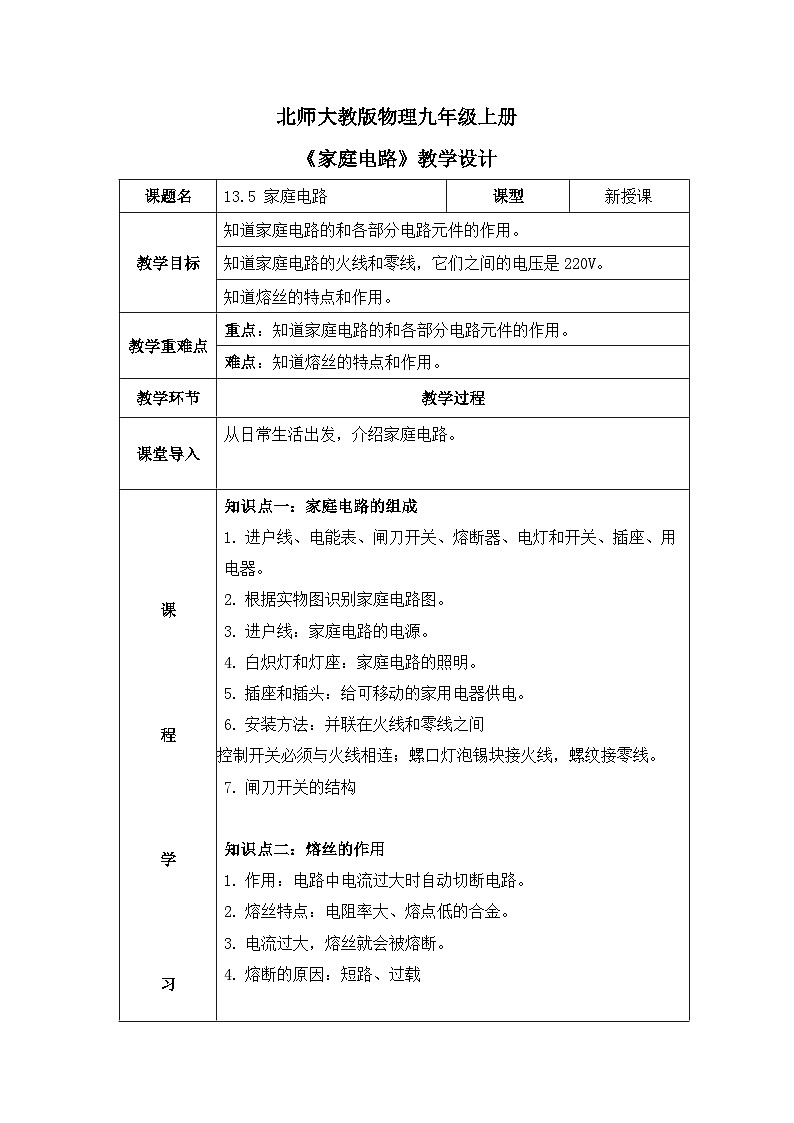

北师大版五 家庭电路一等奖教学设计

这是一份北师大版五 家庭电路一等奖教学设计，共2页。

课题名
13.5 家庭电路
课型
新授课
教学目标
知道家庭电路的和各部分电路元件的作用。
知道家庭电路的火线和零线，它们之间的电压是220V。
知道熔丝的特点和作用。
教学重难点
重点：知道家庭电路的和各部分电路元件的作用。
难点：知道熔丝的特点和作用。
教学环节
教学过程
课堂导入
从日常生活出发，介绍家庭电路。

课
程
学
习
知识点一：家庭电路的组成
进户线、电能表、闸刀开关、熔断器、电灯和开关、插座、用电器。
根据实物图识别家庭电路图。
进户线：家庭电路的电源。
白炽灯和灯座：家庭电路的照明。
插座和插头：给可移动的家用电器供电。
安装方法：并联在火线和零线之间
控制开关必须与火线相连；螺口灯泡锡块接火线，螺纹接零线。
闸刀开关的结构
知识点二：熔丝的作用
作用：电路中电流过大时自动切断电路。
熔丝特点：电阻率大、熔点低的合金。
电流过大，熔丝就会被熔断。
熔断的原因：短路、过载
课堂
小结
组成
安装
熔丝
板书设计
13.5 家庭电路
组成
进户线、电能表、总开关、保护设备、用电器和导线等。
安装
插座和各用电器并联
开关接在火线上
熔丝
由电阻率较大、熔点较低的合金制成
对电路起到保护作用
教学反思
从家庭中的各种应用了解家庭电路。
