物理三、学生实验：探究影响电流的因素优秀随堂练习题

这是一份物理三、学生实验：探究影响电流的因素优秀随堂练习题，共14页。试卷主要包含了单选题，多选题，填空题，作图题，实验题，综合题等内容，欢迎下载使用。
一、单选题

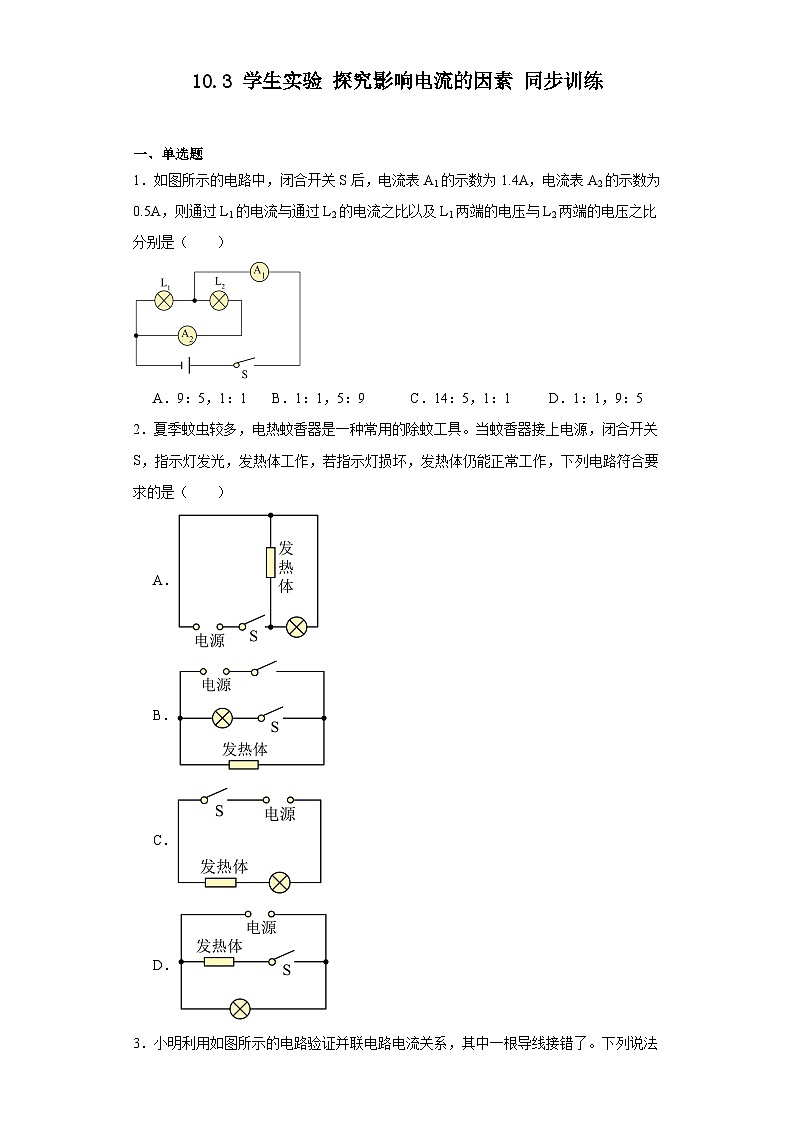

1．如图所示的电路中，闭合开关S后，电流表A1的示数为1.4A，电流表A2的示数为0.5A，则通过L1的电流与通过L2的电流之比以及L1两端的电压与L2两端的电压之比分别是（ ）
A．9：5，1：1B．1：1，5：9C．14：5，1：1D．1：1，9：5
2．夏季蚊虫较多，电热蚊香器是一种常用的除蚊工具。当蚊香器接上电源，闭合开关S，指示灯发光，发热体工作，若指示灯损坏，发热体仍能正常工作，下列电路符合要求的是（ ）
A．
B．
C．
D．

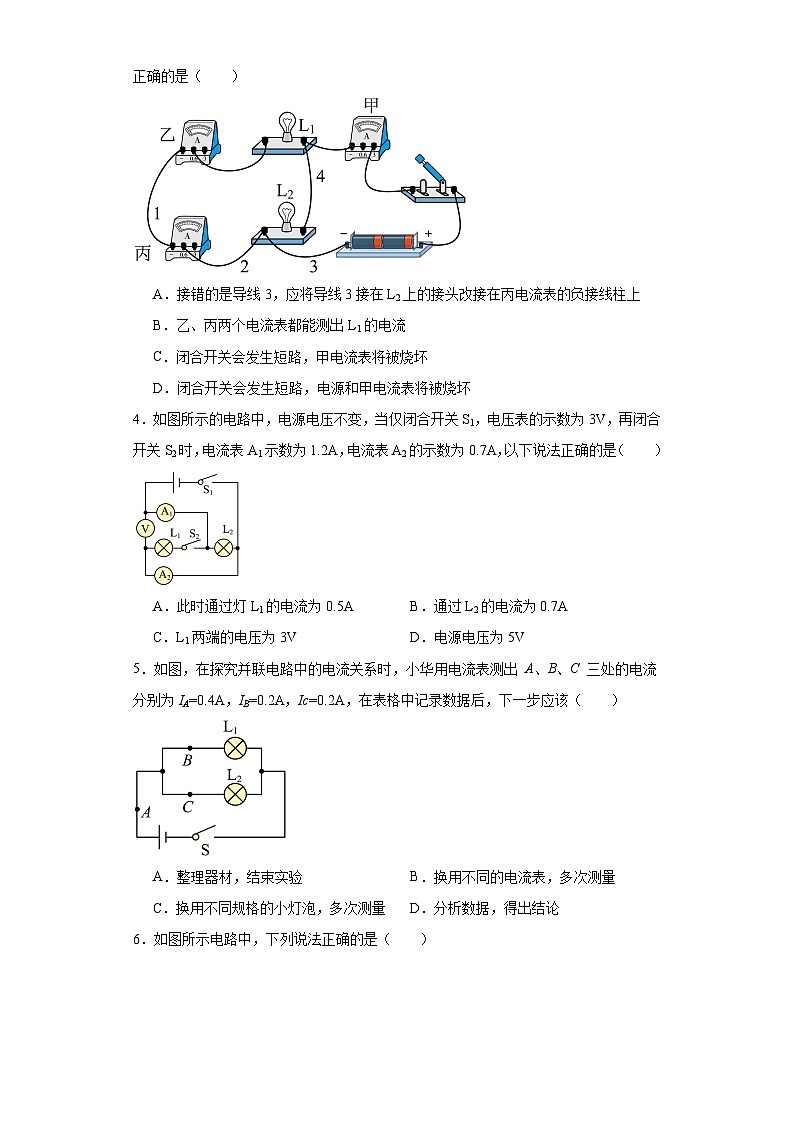

3．小明利用如图所示的电路验证并联电路电流关系，其中一根导线接错了。下列说法正确的是（ ）
A．接错的是导线3，应将导线3接在L2上的接头改接在丙电流表的负接线柱上
B．乙、丙两个电流表都能测出L1的电流
C．闭合开关会发生短路，甲电流表将被烧坏
D．闭合开关会发生短路，电源和甲电流表将被烧坏
4．如图所示的电路中，电源电压不变，当仅闭合开关S1，电压表的示数为3V，再闭合开关S2时，电流表A1示数为1.2A，电流表A2的示数为0.7A，以下说法正确的是（ ）
A．此时通过灯L1的电流为0.5AB．通过L2的电流为0.7A
C．L1两端的电压为3VD．电源电压为5V
5．如图，在探究并联电路中的电流关系时，小华用电流表测出 A、B、C 三处的电流分别为IA=0.4A，IB=0.2A，Ic=0.2A，在表格中记录数据后，下一步应该（ ）
A．整理器材，结束实验B．换用不同的电流表，多次测量
C．换用不同规格的小灯泡，多次测量D．分析数据，得出结论

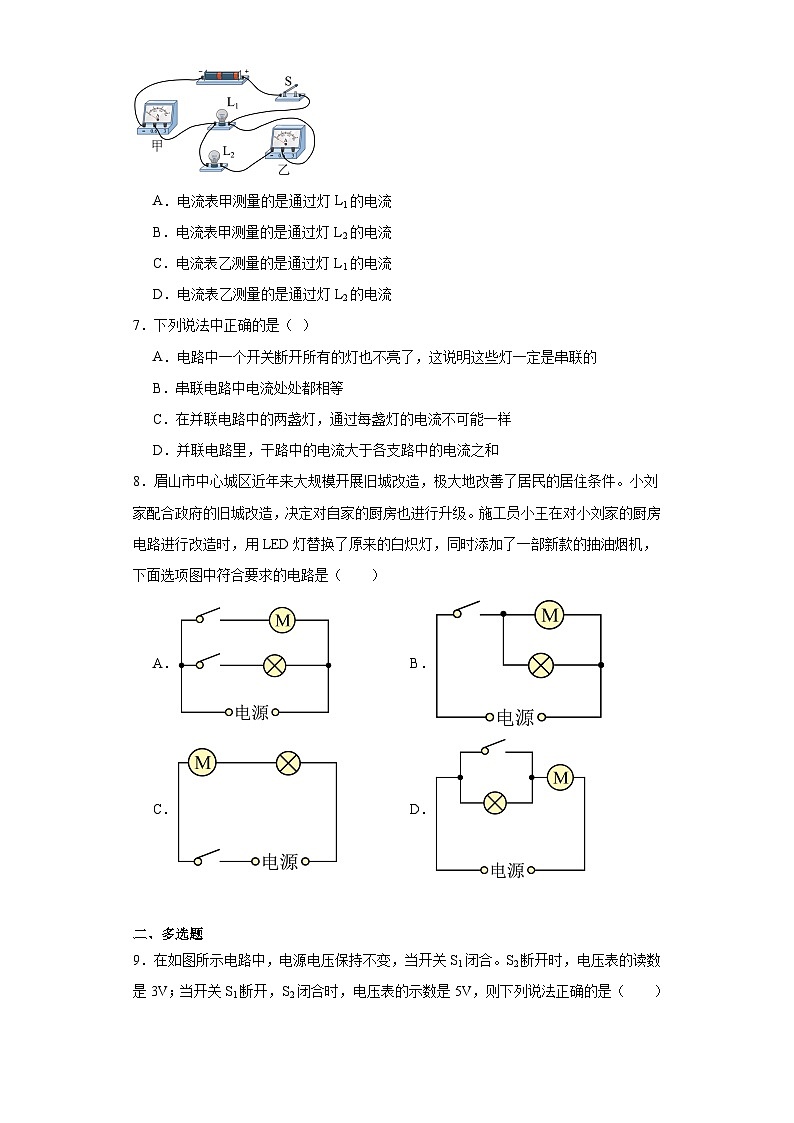

6．如图所示电路中，下列说法正确的是（ ）
A．电流表甲测量的是通过灯L1的电流
B．电流表甲测量的是通过灯L2的电流
C．电流表乙测量的是通过灯L1的电流
D．电流表乙测量的是通过灯L2的电流
7．下列说法中正确的是（ ）
A．电路中一个开关断开所有的灯也不亮了，这说明这些灯一定是串联的
B．串联电路中电流处处都相等
C．在并联电路中的两盏灯，通过每盏灯的电流不可能一样
D．并联电路里，干路中的电流大于各支路中的电流之和
8．眉山市中心城区近年来大规模开展旧城改造，极大地改善了居民的居住条件。小刘家配合政府的旧城改造，决定对自家的厨房也进行升级。施工员小王在对小刘家的厨房电路进行改造时，用LED灯替换了原来的白炽灯，同时添加了一部新款的抽油烟机，下面选项图中符合要求的电路是（ ）
A．B．
C．D．
二、多选题
9．在如图所示电路中，电源电压保持不变，当开关S1闭合。S2断开时，电压表的读数是3V；当开关S1断开，S2闭合时，电压表的示数是5V，则下列说法正确的是（ ）
A．S1，S2都闭合时，两灯都正常发光
B．电源电压为5V
C．开关S1断开，S2闭合时，灯L1两端电压为2V
D．开关S1断开，S2闭合时，灯L1两端电压为3V
10．在“探究串联电路电压的特点”实验中，电源是两节干电池，小明按图所示电路图正确连接电路后闭合开关，测出了L1两端的电压，下列说法中错误的是（ ）
A．小明连接电路时至少要用8根导线
B．实验中必须选择规格相同的小灯泡
C．只要将电压表接在B点的导线改接到C点就能测出总电压
D．只要将电压表接在A点的导线改接到C点就能测出L2两端的电压
三、填空题
11．长度相等的镍铬导线甲和乙，甲的横截面积小于乙的横截面积，则甲的电阻 乙的电阻。若将它们串联在电路中，则通过甲的电流 通过乙的电流。（均选填“小于”“等于”或“大于”）
12．如图甲所示电路中，电流表与指针指示的位置均为图乙，求：（1）电流表的读数是 ；（2）通过灯电流是 。

13．如图所示的电路中，若电表1、2、3均为电流表，表1的示数1A，表2的示数为2.4A，表3的示数为3A，则L2的电流为 A。若电表1、2为电压表，3为电流表，三只灯泡完全相同，电路无故障时表1的示数为1V，则当L2突然短路时表1示数变为 V。
14．在如图所示的电路中, 当开关 S 闭合 ,A1 表示数为 0.9A，A2 表示数为 0.7 A，A3 表示数为 0.5 A．则通过 L1 的电流是 A, 通过L2 的电流是 A, 通过L3 的电流是 A．
15．图所示的电路中，将开关S闭合，灯L1和灯L2均发光。灯L1和灯L2的连接方式是 (选填“串联”或“并联”)；灯L1和灯L2两端的电压 （选填“相等”或“不相等”）。
16．教室里有12盏灯， 同学发现闭合开关后，有一盏灯不亮，其余灯都亮，由此可以判断教室里的灯是 （选填“串联”或“并联”）的；有一种节日彩灯是由100只相同的小灯泡串联而成，接到照明电路中，100 只小灯泡都发光，如果第1只小灯泡的电流为200mA，那么，通过第100只小灯泡的电流是 A。
四、作图题
17．根据实物图，在方框中画出它的电路图。
五、实验题
18．某实验小组用如图甲所示的电路，来探究“串联电路中电压的规律”
（1）小致按图甲电路连接好各元件，闭合开关后，小致发现两灯都不发光，于是分别把电压表接在图甲中AB两点、BC两点及AC两点，测得数据别UAB=3V，UBC=0V，UAC=3V，小致检查发现只有灯L1和灯L2中的一盏出现故障，则故障可能是 ；
（2）排除故障后，在测灯L1两端的电压时，电压表示数如图乙所示，为 V；
（3）在测灯L2两端的电压时，小致保持图甲电压表的B连接点不动，只断开A连接点，并改接到C连接点上，他 （选填“能”或“不能”）测出灯L2两端的电压；
（4）实验中，小红同学连接的电路如图丙所示，电压表测的是灯 两端的电压；
（5）小致发现家里客厅的灯L1比卧室的灯L2亮，两灯对应的电压分别是U1和U2，则U1和U2的大小关是U1 U2。
19．小红所在的实验小组用如图所示的电路来探究并联电路中电流的关系，其实验过程如下：
(1)把电流表分别接入到电路中的A、B、C处，将第一次测出的电流填入下表：
(2)为了防止个别偶然因素的影响，他们采用了以下两种方法之一来重复实验，完成了第二次和第三次测量：方法一：改变电源电压；方法二：更换其中一条支路中的灯泡（规格不同）。请你根据他们的实验步骤和有关数据回答下列问题。
①上面设计的表格中存在的不足之处是 ；
②表格补充完整后，通过对上面数据的分析可知后面两次实验是采用 来进行的；（选填“方法一”还是“方法二”）
③实验的结论是：并联电路中干路的电流等于 。
六、综合题
20．如图甲所示是某同学探究并联电路电流规律的电路，闭合开关后，两表指针在同一位置，如图乙所示。求：
（1）干路电流；
（2）通过灯泡和的电流。
A处的电流IA
B处的电流IB
C处的电流IC
第一次测量
0.1
0.12
0.22
第二次测量
0.1
0.24
0.34
第三次测量
0.1
0.32
0.42
参考答案：
1．A
【详解】由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流；因并联电路中干路电流等于各支路电流之和，所以，通过L1的电流为
I1=I-I2=1.4A-0.5A=0.9A
则通过L1的电流与通过L2的电流之比为
因并联电路中各支路两端的电压相等，所以L1两端的电压与L2两端的电压之比为1：1，故BCD不符合题意，A符合题意。
故选A。
2．A
【详解】A．根据题意可知，当蚊香器接上电源，闭合开关S，指示灯发光，发热体工作，说明开关同时控制指示灯和发热体；指示灯断路不亮，但发热体依然能正常工作，这说明发热体和指示灯互不影响，是并联的，开关在干路上，故A符合题意；
B．指示灯与发热体并联，开关在指示灯的支路上，只闭合干路开关，不闭合开关S，发热体也会工作，故B不符合题意；
C．指示灯与发热体串联，若指示灯损坏，发热体也不能工作，故C不符合题意；
D．发热体与指示灯并联，开关S在发热体的支路上，不闭合开关S，指示灯也会亮，故D不符合题意。
故选A。
3．A
【详解】A．利用如图所示的电路验证并联电路电流关系，甲电流表应测干路电流，乙电流表测L1的电流，丙电流表应测L2的电流，且电流应从丙电流表的正接线柱流入，故接错的是导线3，应将导线3接在L2上的接头改接在丙电流表的负接线柱上，A正确；
B．因丙电流表正负接线柱接反了，丙电流表有可能损坏，因乙、丙两个电流表串联，故两个电流表都不能测出L1的电流，B错误；
CD．导线不经过用电器直接接在电源两端，会造成电源短路，可能损坏电源，闭合开关不会发生短路，因并联电路各支路互不影响，甲电流表可测L2的电流，电源和甲电流表不会被烧坏，CD错误。
故选A。
4．C
【详解】ABD．由电路图可知，仅闭合开关S1时，电路为灯L2的简单电路，电压表测量电源电压，已知电压表的示数为3V，即电源电压为3V；再闭合开关S2时，两灯并联，电压表测量电源电压，电流表A1测量干路中的电流，其示数为1.2A，即I=1.2A，电流表A2测量通过L1的电流，其示数为0.7A，即I1=0.7A，因为并联电路干路中的电流等于各支路中的电流之和，所以通过L2的电流为
I2=I-I1=1.2A-0.7A=0.5A
故ABD错误；
C．因为并联电路各支路两端的电压相等，等于电源电压，所以灯L1两端的电压为
U1=U=3V
故C正确。
故选C。
5．C
【详解】根据题意可知，只测量了一次数据，实验结果具有偶然性，且支路电流相同，说明用了相同规格的灯泡。为了寻找普遍规律，下一步应该需要换用不同规格的小灯泡，多次测量，故C符合题意，ABD不符合题意。
故选C。
6．D
【详解】由图可知，开关S在干路上，两个电灯并联，电流表乙与L2串联，电流表乙测量灯泡L2的电流，电流表甲在干路上，测量的是灯泡L1和灯泡L2的电流。故ABC错误，D正确。
故选D。
7．B
【详解】A．电路中一个开关断开所有的灯也不亮了，不能说明这些灯一定是串联的，因为当灯并联时，如果开关在干路上，开关断开，灯也都会熄灭，故A错误；
B．实验发现，串联电路中电流处处都相等，故B正确；
C．两盏完全相同的灯并联时，通过的电流就相同，故C错误；
D．并联电路里，干路中的电流等于各支路中的电流之和，故D错误。
故选B。
8．A
【详解】LED灯和抽油烟机互相独立工作、互不影响，所以并联接入电路，开关设计在每条支路上，单独控制用电器，方便用电器的开关和省电。
故选A。
9．BC
【详解】A．S1，S2都闭合时，灯L1短路，则L1不发光，故A 错误。
B．当开关S1断开，S2闭合时，电压表并联在电源的两端，故电源电压为5V，故B正确。
CD．当开关S1闭合、S2断开时，两灯串联，电压表并联在了L2的两端，故L2两端的电压为3V; 开关S1断开，S2闭合时，两灯串联，则根据串联电路两端的总电压等于各分电阻两端的电压之和可得，L1两端的电压为
故C正确，D错误。
故选BC。
10．ABD
【详解】A．由电路图可知，共需要6根导线，故A错误，符合题意；
B．为得出普遍性的结论，实验中应该选择规格不相同的小灯泡，故B错误，符合题意；
CD．电源是两节干电池，故电源电压为3V，电压表与待测电路并联，图中电压表测L1的电压（电压表与A相连的为电压表的正接线柱，与B相连的为电压表负接线柱），只将电压表接在B点的导线改接到C点，就能让电压表正负接线柱直接与电源正负极相连，且电流应从电压表的正接线柱流入，从负接线柱流出，就能测出总电压；若只将电压表接在A点的导线改接到C点，则电流从电压表负接线柱流入，正接线柱流出，不能测量L2两端的电压，故C正确，不符合题意；D错误，符合题意。
故选ABD。
11． 大于 等于
【详解】[1]由题意可知，甲、乙两导线材料相同和长度相同，甲的横截面积小于乙的横截面积，横截面积越小、电阻越大，则甲的电阻大于乙的电阻。
[2]若将它们串联后接入电路，因为串联电路电流处处相等，则通过甲的电流等于通过乙的电流。
12． 2.4A 1.92A
【详解】[1]由图可知，闭合开关后，两灯并联，电流表A1测干路电流，电流表A2测L2支路电流，并联电路中干路电流等于各支路电流之和，因此电流表A1接入的是大量程，分度值为0.1A，读数为2.4A，电流表A2接入的是小量程，分度值为0.02A，读数为0.48A。
[2]因为并联电路中干路电流等于各支路电流之和，因此通过灯L1电流为
13． 0.4 0.75
【详解】[1]由电路图可知，表1、2、3均为电流表时，闭合开关，三灯并联，电流表1测量通过灯L1、L2的电流；电流表2测量通过灯L2、L3的电流，电流表3测量干路中的电流。因为并联电路干路中的电流等于各支路电流之和，且表1的示数1A，表2的示数为2.4A，表3的示数为3A，则有
I2=IL2+IL3=2.4A……①
I1=IL1+IL2=1A……②
I3=IL1+IL2+IL3=3A……③
由①②③解得IL1=0.6A，IL2=0.4A，IL3=2A。
[2]电表1、2为电压表，3为电流表时，闭合开关，三灯串联，电压表1测量灯L2、L3两端的电压，电压表2测量灯L1、L2两端的电压，电流表3测量电路中的电流。因为串联电路两端的总电压等于各部分电路两端的电压之和，且三只灯泡完全相同，所以各灯两端的电压相等，即此时电压表1的示数为
U1=UL1+UL2=1V
电源电压为
U=3UL1=3×0.5V=1.5V
当L2短路时，灯L1、L3串联，电压表测量灯L1两端的电压，则此时电压表1的示数为
14． 0.2 0.3 0.4
【详解】[1][2][3]由电路图可知，当S闭合时，电流从正极流出，通过电流表A1后分为三支，一支通过L1，一支通过电流表A2，再分成两支分别通过L2、L3，通过L1和L2的电流汇合后通过电流表A3，再与L3的电流汇合，通过开关S回到电源负极．即三灯并联，A1测干路电流，A2测L2、L3的电流，A3测L1和L2的电流，根据并联电路的电流特点有：
IA1=I1+I2+I3=0.9A-------①
IA2=I2+I3=0.7A-------②
IA3=I1+I2=0.5A-------③
由①②可得：I1=0.2A，由①③可得：I3=0.4A，代入②可得I2=0.3A．
15． 并联 相等
【详解】[1]开关闭合后，电路中有两条并列的电流路径，故灯L1和灯L2并联；
[2]并联电路各支路电压等于总电压，故灯L1和灯L2两端的电压相等。
16． 并联 0.2
【详解】[1]教室里有12盏灯， 同学发现闭合开关后，有一盏灯不亮，其余灯都亮，由此可知，教室里的灯彼此独立工作，互不影响，因此灯是并联的。
[2]生活中的小彩灯是“串联”的，由于串联电路中，电路中处处电流相等，如果第1只小灯泡的电流是200mA，那么，通过每只灯泡的电流都是200mA，合0.2A。
17．
【详解】由实物图可知，灯泡与滑动变阻器串联，开关控制整个电路，电压表测灯泡两端电压，电流表测通过电路中的电流，由此画出电路图，如图所示：
18． L1断路/L1开路 1.2 不能 L2 =/等于
【详解】（1）[1]两灯泡同时熄灭，而两个灯泡只有一个出现故障，故只能是断路，若短路，则另外一个灯泡发光，故两个灯泡必有一个灯泡断路，根据实验实际情况，UAB=3V，UAC=3V，说明L2未损坏，而UBC=0V，此时电路断路，电压表无示数，说明L1断路。
（2）[2]电压表的量程是0~3V，分度值为0.1V，所以电压表示数为1.2V。
（3）[3]测L1两端的电压时，A点与电压表的正接线柱相连，将与A点相连的导线改接到C点，则会造成电流从电压表的负接线柱流入了，即电压表的正、负接线柱接反了，故不能测出L2两端电压。
（4）[4]电压表与所测元件并联，电压表并联在灯L2两端，电压表测的是灯L2两端的电压。
（5）[5]家庭电路中的用电器并联接入电路，根据并联电路中，各支路两端的电压相等可知，两灯对应的电压U1＝U2。
19． 没有单位 方法二 各支路电流之和
【详解】(2)[1]表格中存在的不足之处是电流没有单位。
[2]3次实验中A处电流相同，电源电压相同，B处和C处电流不同，说明更换了B处灯泡，后面两次实验是采用方法二进行的。
[3]分析表中数据可得出：并联电路中干路的电流等于各支路电流之和。
20．（1）0.8A；（2）0.64A，0.16A
【详解】解：（1）由电路图可知，与并联，电流表测干路电流，电流表测支路电流．因并联电路中干路电流等于各支路电流之和，且两表指针在同一位置，所以，电流表的量程为，分度值为，示数为，电流表的量程为，分度值为，示数为；所以干路电流为。
（2）电流表测支路的电流，则通过灯泡的电流，因为并联电路中干路电流等于各支路电流之和，所以，通过灯泡的电流为
答：（1）干路电流为0.8A；
（2）通过灯泡L1和L2的电流分别为0.64A，0.16A。
