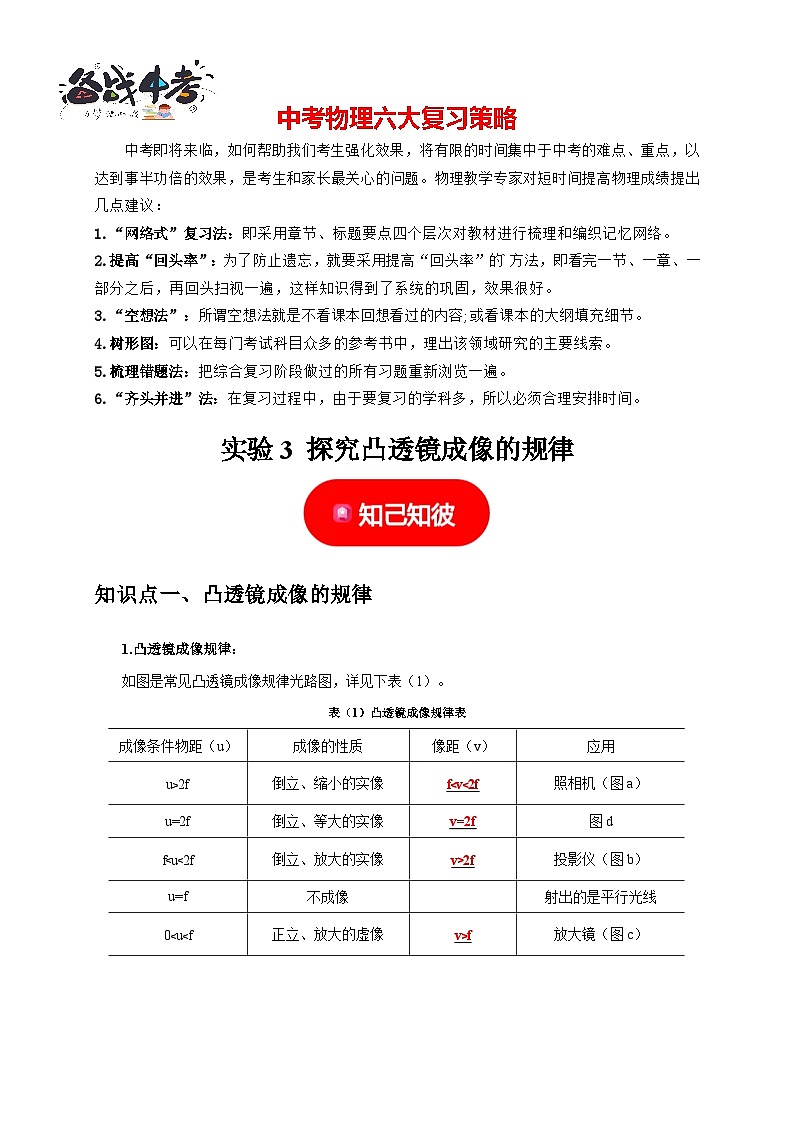

实验3 探究凸透镜成像的规律
知识点一、凸透镜成像的规律
1.凸透镜成像规律：
如图是常见凸透镜成像规律光路图，详见下表（1）。
表（1）凸透镜成像规律表

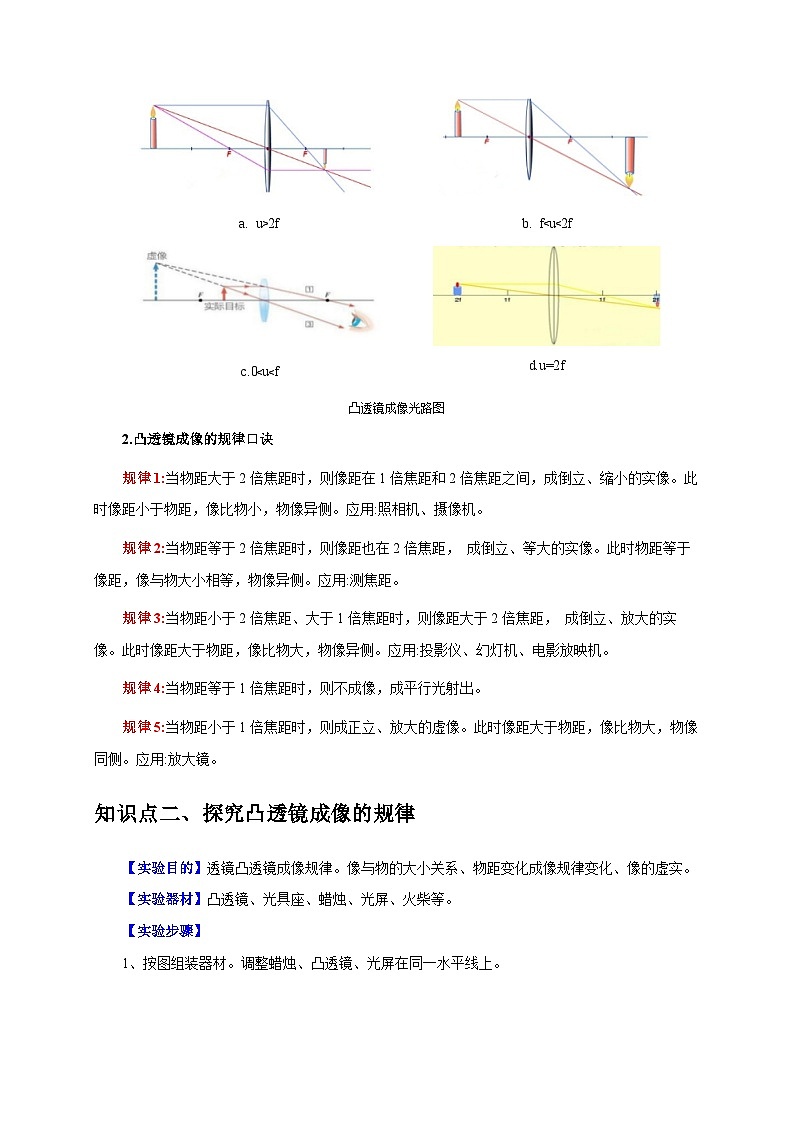

凸透镜成像光路图
2.凸透镜成像的规律口诀
规律1:当物距大于2倍焦距时，则像距在1倍焦距和2倍焦距之间，成倒立、缩小的实像。此时像距小于物距，像比物小，物像异侧。应用:照相机、摄像机。
规律2:当物距等于2倍焦距时，则像距也在2倍焦距， 成倒立、等大的实像。此时物距等于像距，像与物大小相等，物像异侧。应用:测焦距。
规律3:当物距小于2倍焦距、大于1倍焦距时，则像距大于2倍焦距， 成倒立、放大的实像。此时像距大于物距，像比物大，物像异侧。应用:投影仪、幻灯机、电影放映机。
规律4:当物距等于1倍焦距时，则不成像，成平行光射出。
规律5:当物距小于1倍焦距时，则成正立、放大的虚像。此时像距大于物距，像比物大，物像同侧。应用:放大镜。
知识点二、探究凸透镜成像的规律
【实验目的】透镜凸透镜成像规律。像与物的大小关系、物距变化成像规律变化、像的虚实。
【实验器材】凸透镜、光具座、蜡烛、光屏、火柴等。
【实验步骤】

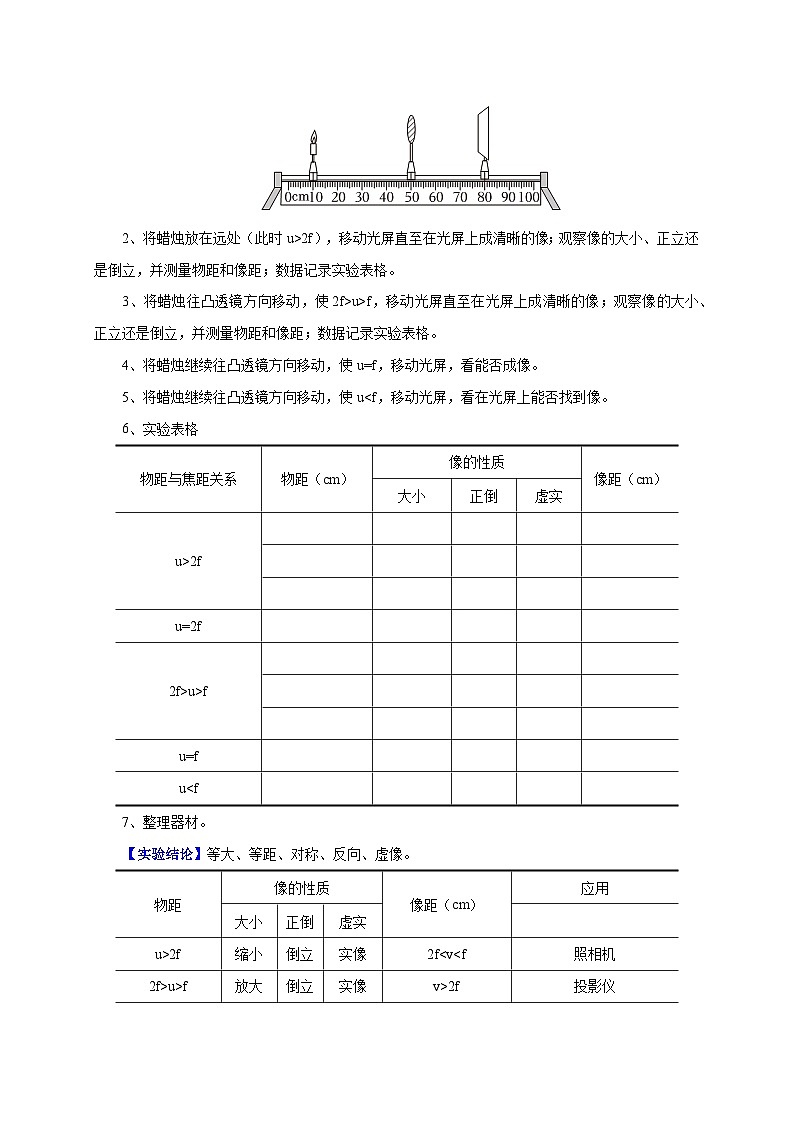

1、按图组装器材。调整蜡烛、凸透镜、光屏在同一水平线上。
2、将蜡烛放在远处（此时u>2f），移动光屏直至在光屏上成清晰的像；观察像的大小、正立还是倒立，并测量物距和像距；数据记录实验表格。
3、将蜡烛往凸透镜方向移动，使2f>u>f，移动光屏直至在光屏上成清晰的像；观察像的大小、正立还是倒立，并测量物距和像距；数据记录实验表格。
4、将蜡烛继续往凸透镜方向移动，使u=f，移动光屏，看能否成像。
5、将蜡烛继续往凸透镜方向移动，使u2f
u=2f
2f>u>f
u=f
u2f
缩小
倒立
实像
2ff
放大
倒立
实像
v>2f
投影仪
u
