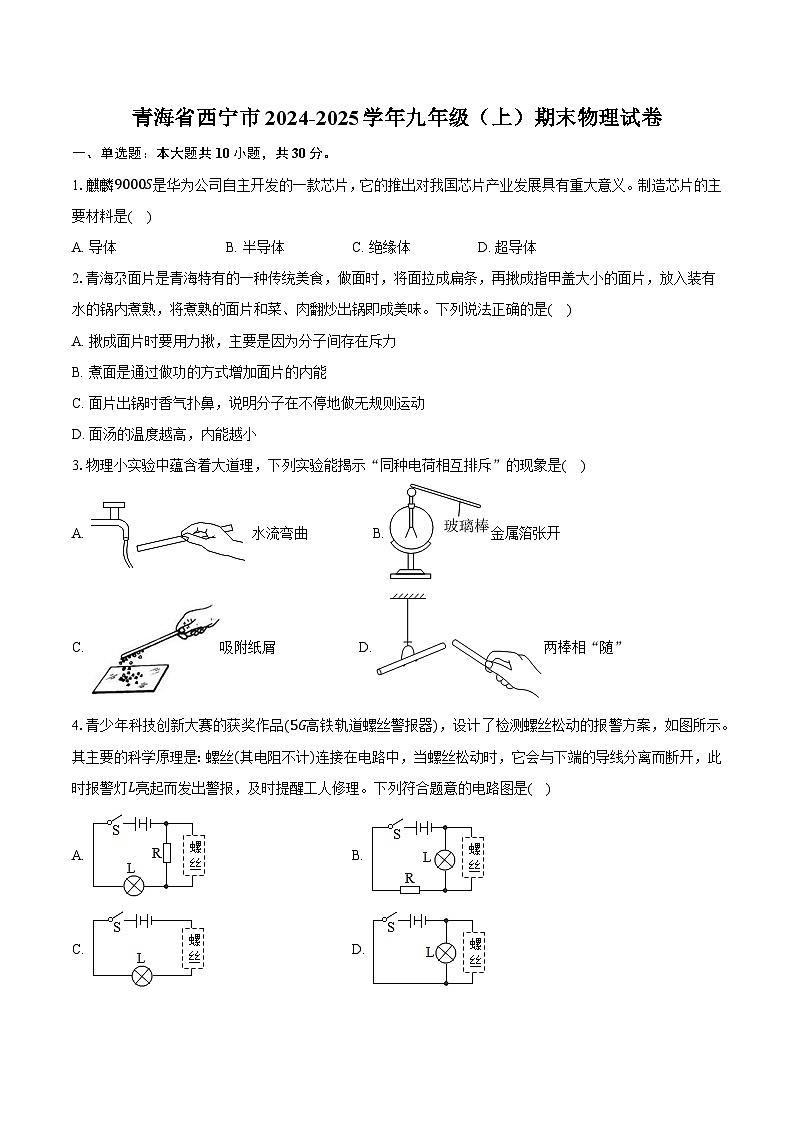

青海省西宁市2024-2025学年九年级（上）期末物理试卷

这是一份青海省西宁市2024-2025学年九年级（上）期末物理试卷，共17页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1.麒麟9000S是华为公司自主开发的一款芯片，它的推出对我国芯片产业发展具有重大意义。制造芯片的主要材料是( )
A. 导体B. 半导体C. 绝缘体D. 超导体
2.青海尕面片是青海特有的一种传统美食，做面时，将面拉成扁条，再揪成指甲盖大小的面片，放入装有水的锅内煮熟，将煮熟的面片和菜、肉翻炒出锅即成美味。下列说法正确的是( )
A. 揪成面片时要用力揪，主要是因为分子间存在斥力
B. 煮面是通过做功的方式增加面片的内能
C. 面片出锅时香气扑鼻，说明分子在不停地做无规则运动
D. 面汤的温度越高，内能越小
3.物理小实验中蕴含着大道理，下列实验能揭示“同种电荷相互排斥”的现象是( )
A. 水流弯曲 B. 金属箔张开
C. 吸附纸屑 D. 两棒相“随”
4.青少年科技创新大赛的获奖作品(5G高铁轨道螺丝警报器)，设计了检测螺丝松动的报警方案，如图所示。其主要的科学原理是：螺丝(其电阻不计)连接在电路中，当螺丝松动时，它会与下端的导线分离而断开，此时报警灯L亮起而发出警报，及时提醒工人修理。下列符合题意的电路图是( )
A. B.
C. D.

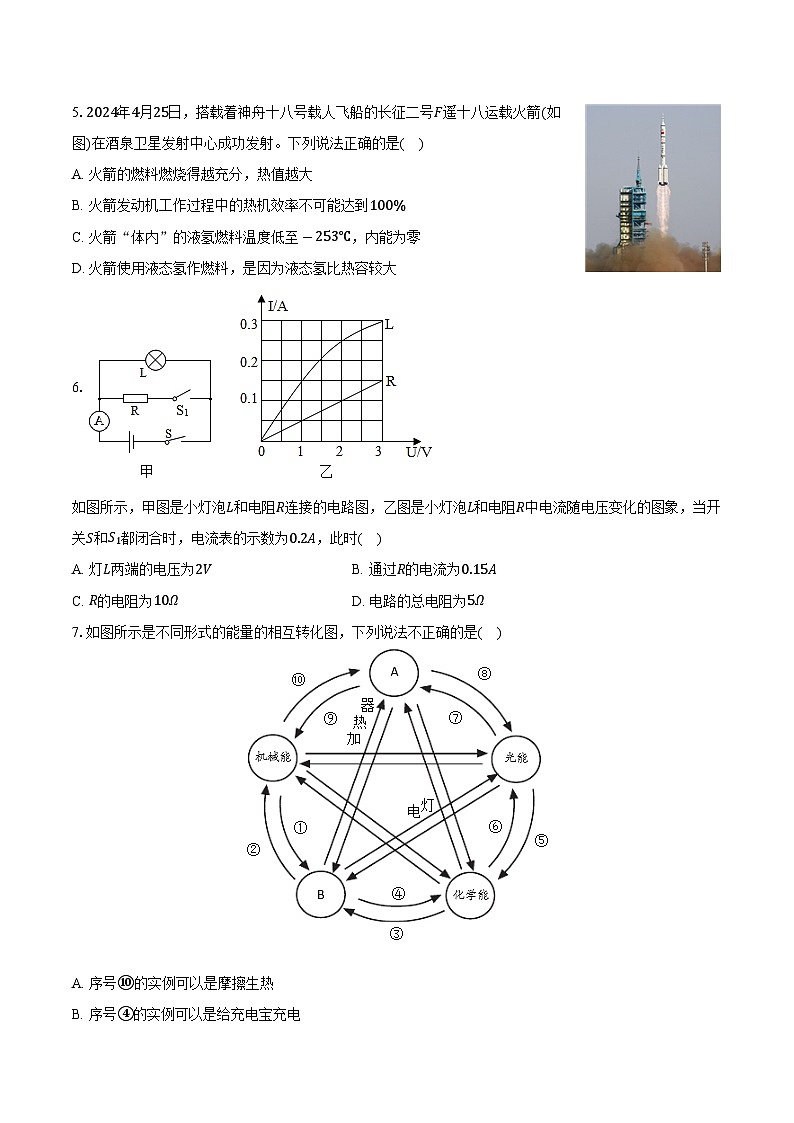

5.2024年4月25日，搭载着神舟十八号载人飞船的长征二号F遥十八运载火箭(如图)在酒泉卫星发射中心成功发射。下列说法正确的是( )
A. 火箭的燃料燃烧得越充分，热值越大
B. 火箭发动机工作过程中的热机效率不可能达到100%
C. 火箭“体内”的液氢燃料温度低至-253℃，内能为零
D. 火箭使用液态氢作燃料，是因为液态氢比热容较大
6.
如图所示，甲图是小灯泡L和电阻R连接的电路图，乙图是小灯泡L和电阻R中电流随电压变化的图象，当开关S和S1都闭合时，电流表的示数为0.2A，此时( )
A. 灯L两端的电压为2VB. 通过R的电流为0.15A
C. R的电阻为10ΩD. 电路的总电阻为5Ω
7.如图所示是不同形式的能量的相互转化图，下列说法不正确的是( )
A. 序号⑩的实例可以是摩擦生热
B. 序号④的实例可以是给充电宝充电
C. 圆圈内B的能量形式是电能
D. 各种形式的能量都可以无条件的相互转化，且转化过程都要遵守能量守恒定律
8.如图是探究电流通过导体时产热的多少与哪些因素有关的实验装置，下列说法正确的是( )
A. 可通过U形管中液面高度差来计算产热多少
B. 通过该装置所反应的实验现象得知，当电流和通电时间一定时，电阻越大，产热越多
C. 该实验装置不仅可以探究导体产热的多少与电流的关系，还可以探究导体产热的多少与通电时间的关系
D. 若R3损坏而将其换成更大的电阻，依然可以完成实验且两个U形管差异更明显
9.如图所示，是某单缸四冲程汽油机工作的四个冲程示意图，该汽油机的效率是25%，汽油的热值为4×107J/kg，下列说法正确的是( )
A. 该汽油机工作时吸入100g汽油可输出1×106J的有用功
B. 通过改善汽油机结构，可将其效率从25%提升到100%
C. 若该汽油机飞轮转速为3600r/min，则1s内完成150个冲程
D. 该汽油机的四个冲程正确的工作顺序是乙→丁→甲→丙
10.小明测量小灯泡的电功率，电路如图甲所示，电源电压恒为6V，小灯泡上标有“3.8V”字样。实验得到小灯泡的U-I图像如图乙所示。下列分析正确的是( )
A. 闭合开关S前，滑动变阻器的滑片P应滑到最左端
B. 小灯泡的电阻约为12.7Ω
C. 小灯泡正常发光10min，消耗的电能为684J
D. 小灯泡两端电压为2.0V时，滑动变阻器消耗的电功率为8.8W
二、填空题：本大题共7小题，共16分。
11.如图所示，是三原县清峪河国家湿地公园。湿地公园对周围气温起到很好的调节作用，这是由于水的______较大。气温升高，公园里的花香味更浓，说明温度越高，分子热运动越______(选填“剧烈”或“缓慢”)。
12.如图所示，在空气压缩引火仪的玻璃筒底部放一小团干燥的棉花，快速压下活塞，可观察到棉花着火燃烧，此过程中活塞对筒内气体做功，气体的内能______(选填“增加”或“减少”)，这与四冲程汽油机的______冲程的能量转化相同。
13.电路如图所示，闭合开关S2时，灯泡L1和L2 ______联，闭合开关______时，灯泡L1和L2并联，一定不能同时闭合的两个开关是______。
14.小西家新购置了一个额定功率为3200W的电热水龙头。经过测试，正常工作时进水温度为20℃，出水温度为45℃，30s内的出水量为800mL，已知水的比热容为4.2×103J/(kg⋅℃)，则30s内水吸收的热量是______J，此电热水龙头的加热效率η= ______。
15.在如图所示的电路中，已知R1：R2=1：2，电源电压不变。当只闭合S时，电压表的示数为U1。当S和S1都闭合时，电压表示数为U2，则U1：U2=______，前后两次R1的功率之比为______。
16.一种亮度可以调节的小台灯，其电路如图甲，电源电压为24Ⅴ，灯泡L的额定电压为24Ⅴ，通过灯泡L的电流跟其两端电压的关系如图乙，当灯泡正常发光时，灯丝的电阻为______Ω，调节滑动变阻器R，使灯泡的实际功率为3.6W时，滑动变阻器R此时实际功率为______W.
17.如图所示是一款有“低温挡”和“高温挡”的挂烫机的工作电路图，正常工作电压为220V，加热电阻R1=R2=88Ω，只闭合开关S1时，挂烫机处于______挡。当开关S1、S2都闭合时，挂烫机的功率为______W，此时工作10min消耗的电能为______J。
三、作图题：本大题共2小题，共6分。
18.智能电子门锁正在逐步替代传统门锁。如图所示是某款智能门锁，它支持密码与指纹两种认证方式开门。密码输入正确时可视为开关S1闭合；指纹信息输入正确时可视为开关S2闭合，无论哪种方式均能单独控制开门电动机工作。请画出符合上述要求的电子门锁简化电路图。(用“”表示电子门锁的电动机)
19.用笔画线表示导线，按照图甲所示的电路图，将图乙中各元件连接起来。
四、实验探究题：本大题共3小题，共19分。
20.小宁同学按图示电路图连接电路完成“探究串联电路中各处电流的关系”的实验：
(1)在连接电路时，开关应处于______状态。
(2)闭合开关前，发现电流表的指针指在零刻度线的左侧，接下来的操作是______。
(3)闭合开关S后，发现L1发光，L2不发光，请分析发生此现象的可能原因是L2 ______(选填“短路”或“断路”)。
(4)排除故障后，小宁将电流表分别接到A、B、C三处，将实验数据记录在表中，马上总结出实验结论，同组同学觉得就这样得出结论有问题，他们应该______再得出结论。
21.如图甲、乙、丙三图中的装置完全相同，燃料的质量都是20g。

(1)①比较不同物质的比热容，应选择______两图。
②在两只烧杯中应分别装入______(选填“质量”或“体积”)相等的液体；通过比较______(选填“温度计上升的示数”或“加热时间”)来反映两种液体吸收热量的多少。
(2)①比较不同燃料的热值，应选择______两图进行实验。
②两种燃料完全燃烧放出的热量的多少是通过______(选填“温度计上升的示数”或“加热时间”)来反映的。
③若已知液体a是水，先计算出水吸收的热量，再计算出燃料的热值，计算结果是______的(选填“不变”、“偏大”或“偏小”)，理由是______。
22.小西和实验小组的同学在“测量小灯泡电阻”的实验时，实验器材有：额定电压为2.5V的小灯泡、三节新干电池、电流表、电压表、滑动变阻器(50Ω,1A)、开关、导线若干。

(1)连接电路时，开关应该______，滑动变阻器的滑片调到阻值最大处。
(2)请用笔画线代替导线，将图甲中的实物电路连接完整，要求滑动变阻器的滑片向右滑动时，小灯泡变亮。
(3)闭合开关，在移动滑动变阻器滑片的过程中，发现电表指针左右摆动，同时看到小灯泡闪烁，用手捏紧滑动变阻器的滑片后，电路恢复正常，其原因可能是______。
(4)排除故障后，闭合开关，移动滑动变阻器的滑片，记录多组数据，并绘制出图乙所示的I-U关系图像；当电压表的示数为______V时，小灯泡正常发光，此时的电阻为______Ω。
(5)实验小组同学发现，该电路还可以测量小灯泡的电功率。小灯泡正常发光时的电功率为______W，结合图乙分析，发现小灯泡的实际电压变为额定电压的一半时，小灯泡的实际功率______(选填“大于”“等于”或“小于”)额定功率的四分之一，原因是______。
五、计算题：本大题共3小题，共29分。
23.阅读下列材料，回答下列问题：
1911年，荷兰科学家卡末林-昂内斯(Heike Kam erlingh-Onnes)用液氦冷却汞，当温度下降到4.2K(零下268.95℃)时，水银的电阻完全消失。当温度降低到足够低时，有些材料的电阻变为零，这即为超导现象。1933年，荷兰的迈斯纳和奥森菲尔德共同发现了超导体的另一个极为重要的性质-完全抗磁性，也称迈斯纳效应。完全抗磁性是指磁场中的金属处于超导状态时，体内的磁感应强度为零的现象。迈斯纳效应使人们可以用此原理制造超导列车和超导船，由于这些交通工具将在悬浮无摩擦状态下运行，这将大大提高它们的速度和安静性，并有效减少机械磨损。另外利用超导悬浮还可制造无磨损轴承，将轴承转速提高到每分钟10万转以上。
发生超导现象时的温度称为临界温度。2014年12月，我国科学家发现了一种新的铁基超导材料锂铁氢氧铁硒化合物，其超导转变温度高达40K(零下233.15摄氏度)以上，这是世界上首次利用水热法发现铁硒类新型高温超导材料，堪称铁基超导研究的重大进展，为相关体系新超导体的探索提供了新的研究思路。同时，为探索铁基高温超导的内在物理机制提供了理想的材料体系。
(1)当温度降低到足够低时，有些材料的______变为零，这即为超导现象。
(2)荷兰的迈斯纳和奥森菲尔德共同发现了超导体的另一个极为重要的性质______，也称迈斯纳效应。
(3)利用超导材料输电，可最大限度地减少电能转化为______能所造成的能量损失。
(4)假如白炽灯的灯丝、电动车内电动机的线圈、电饭锅及电熨斗内部电热丝都用超导材料制作，当用电器通电时，假设这些导体的电阻都变为零，下列说法正确的是______
A.白炽灯仍能发光且更省电 B.电动车仍能行驶且效率更高
C.电饭锅仍能煮饭且效率更高 D.电熨斗仍能熨烫衣服且更省电。
24.如图，这是某款医用红外线体温计的简化电路图，定值电阻R0=10Ω，电源电压U=3V，温度与热敏电阻的对应值关系如下表。当测量者体温超过37℃时，体温计就会发出提示声。
(1)当测量者的体温为37℃时，求电路中的电流。
(2)当电压表的示数为1.8V时，通过计算判断体温计是否会发出提示声。
25.小明研究了家里的智能电热马桶(马桶盖如图甲)，设计出如图乙所示的便座加热电路通过开关S1和S2的不同接法组合，实现“高温挡、中温挡、低温挡”三种加热功能(如表所示)。图丙是坐便器的结构示意图，求：
(1)求出R2的阻值；
(2)求出表中的“Px”；
(3)老年人在冬天坐上冰冷的马桶是很难受的，假设小明想让马桶圈的温度升高6℃，则用“高温挡”加热的方式需要多长时间。[设马桶圈吸热效率为60%，马桶圈的质量m=600g，马桶圈材料的比热容c=0.44×103J/(kg⋅℃)]。
答案和解析
1.【答案】B
【解析】解：制造芯片的主要材料是半导体，故B正确，ACD错误。
故选：B。
2.【答案】C
【解析】解：A、揪成面片时压用力揪，主要是因为分子间存在引力的作用，故A正确；B、煮面的过程中，面条吸收热量，其内能增大，这是通过热传递方式增加了面条的内能，故B错误；
C、面条的香气扑鼻，属于扩散现象，说明分子在不停地做无规则运动，故C正确；
D、面汤的温度越高，其内部分子做无规则运动的速度越大(即内部分子的动能越大)，则面汤的内能越大，故D 错误。故选：C。
3.【答案】B
【解析】解：A、水流被吸引，说明带电体可以吸引轻小物体，故A错误。
B、验电器的原理是同种电荷相互排斥，故B正确。
C、带电体吸引纸屑，是带电体可以吸引轻小物体，故C错误。
D、两棒相随是相互吸引现象，故D错误。
故选：B。
同种电荷相互排斥，异种电荷相互吸引，带电体能够吸引轻小物体。
本题考查了电荷间的相互作用，是基础题目。
4.【答案】B
【解析】解：根据题意可知，螺丝连接在电路中，当螺丝松动时，它会与下端的导线分离而断开，螺丝不接入电路中，即螺丝所在电路发生了断路，此时指示灯会发光，这表明螺丝与灯泡是并联在电路中的，由于螺丝的电阻很小，能把灯泡短路；为了保护电路，防止电源短路，在干路中应该接上一个保护电阻，故B符合题意。
故选：B。
5.【答案】B
【解析】解：A、热值是燃料的一种特性，只决定于燃料的种类，与质量和燃烧情况等无关，因此无论火箭的燃料燃烧是否充分，其热值不变，故A错误；
B、火箭发动机在工作时不可避免的有能量损失，而且要克服机械部件间的摩擦做额外功，效率一定小于100%，故B正确；
C、一个物体在任何情况下都具有内能，因此火箭“体内”的液氢燃料温度低至-252℃，其内能不为零，故C错误；
D、火箭使用液态氢作燃料，是因为液态氢热值大，故D错误。
故选：B。
6.【答案】D
【解析】解：当开关S、S1均闭合时，R、L并联，电流表测干路的电流，
AB、由图乙知，当电压为1V时，R的电流为0.05A，灯的电流为0.15A，由并联电路电流的规律，电流表示数为：I=0.05A+0.15A=0.2A，符合题意，
由并联电路的规律可知：电源电压、灯与R两端的电压相等，都为1V，故AB错误；
CD、由欧姆定律得，R的电阻为：R=UIR=1V0.05A=20Ω，故C错误；
电路的总电阻为：R总=UI=1V0.2A=5Ω，故D正确。
故选：D。
7.【答案】D
【解析】解：
AC、由图可知，加湿器不存在发电的功能，但可以将电能转化为内能，因此，圆圈内A的能量形式不可能是电能，而应该内能，B是电能；内能对外做功，可以转化为机械能，所以序号⑩的实例可以不是摩擦生热，故AC正确；
B、序号④是电能转化为化学能，给充电宝充电是电能转化为化学能，能量的转化相同，故B正确；
D、各种形式的能量都可以在一定条件下相互转化，且转化过程都要遵守能量守恒定律，故D错误。
故选：D。
8.【答案】C
【解析】解：A.实验前，应使两个U形管中的液面高度相同，容器内气体温度的变化可以通过液面高度差的变化来反映，不能直接计算产生热量的多少，故A错误；
B.电流通过导体产生的热量与通过的电流、导体的电阻和通电时间有关，探究电流通过导体产生的热的多少与电阻的关系，要控制电流和时间不变，改变电阻大小。虽然并联的电阻小于其中任一电阻，但该装置图中有一个5Ω的电阻在容器的外面，无法实现，故B错误；
C.探究电流通过导体产生的热的多少与通电时间的关系，要控制I与R相同，改变通电时间，两个容器中任一个都可做为研究对象，比较两管液面高度即可，故C正确；
D.为了使实验现象更明显，可以将R3的阻值换成更小的，由并联电路电压的规律及欧姆定律可知，这样通过R3的电流更大，通过R2的电流更小，实验现象更明显，故D错误。
故选：C。
9.【答案】A
【解析】解：A、100g汽油完全燃烧放出的热量：Q放=mq=100×10-3kg×4×107J/kg=4×106J，
根据η=WQ放可得，该汽油机工作时吸入100g汽油可输出的有用功：
W=Q放η=4×106J×25%=1×106J，故A正确；
B、通过改善汽油机结构，可得提高汽油机的效率，但由于能量损耗不可避免，其效率不可能达到100%，故B错误；
CD、汽油机在一个工作循环中，飞轮转动2周，经历4个冲程，若该汽油机飞轮转速为3600r/min=60r/s，即1s内飞轮转60周，则1s内完成120个冲程，故C错误；
四个冲程正确的工作顺序是吸气冲程、压缩冲程、做功冲程和排气冲程，
由图可知，甲中活塞上行，两个气门关闭，为压缩冲程；乙中活塞下行，进气门打开、排气门关闭，为吸气冲程；丙中活塞上行，进气门关闭、排气门打开，为排气冲程；丁中活塞下行，两个气门关闭，火花塞点火，为做功冲程，即正确的顺序是乙→甲→丁→丙，故D错误。
故选：A。
10.【答案】C
【解析】解：
A.闭合开关S前，为了保护电路，滑动变阻器应移至阻值最大处，即最右端，故A错误；
B.小灯泡的U-I图像为曲线，根据欧姆定律可知灯泡的电阻会变化，故B错误；
C.小灯泡正常发光10min，根据W=UIt可知消耗的电能为
W=UIt=3.8V×0.3A×10×60s=684J，
故C正确；
D.小灯泡两端电压为2.0V时，由乙图可知电路中的电流为0.22A，根据串联电路的电压特点可知滑动变阻器两端电压为
UP=U-UL=6V-2V=4V，
滑动变阻器消耗的电功率为
PP=UPI'=4V×0.22A=0.88W，
故D错误。
故选：C。
11.【答案】比热容 剧烈
【解析】解：湿地中水多，因为水的比热容较大，相同质量的水和土壤，吸收相同的热量，夜晚水的温度降低的少，能有效调节气温。
分子运动的快慢与温度有关，气温越高，分子运动越剧烈。
故答案为：比热容；剧烈。
12.【答案】增加 压缩
【解析】解：
在空气压缩引火仪的玻璃筒底部放一小团干燥的棉花，快速压下活塞，棉花燃烧起来；此过程中压缩筒内空气做功，使筒内气体的内能增加；在该实验中，活塞的机械能转化为筒内空气的内能，与汽油机的压缩冲程的能量转化相同。
故答案为：增加；压缩。
13.【答案】串 S1和S3 S2、S3
【解析】解：电路如图所示，只闭合开关S2时，电流的路径只有一条，灯泡L1和L2串联接入电路中；
只闭合开关S1和S3时，电流的路径有两条，分别经过两个灯泡，所以灯泡L1和L2是并联的；
若同时闭合开关S2、S3，电源短路，这是不允许的。
故答案为：串；S1和S3；S2、S3。
14.【答案】8.4×104 87.5%
【解析】解：水的体积V=800mL=800cm3=8×10-4m3，
由ρ=mV可知，水的质量：m=ρV=1×103kg/m3×8×10-4m3=0.8kg，
水吸收的热量：Q吸=c水mΔt=4.2×103J/(kg⋅℃)×0.8kg×(45℃-20℃)=8.4×104J；
由P=Wt可知，电热水龙头消耗的电能：W=Pt=3200W×30s=9.6×104J，
电热水龙头的效率：η=Q吸W×100%=8.4×104J9.6×104J×100%=87.5%。
故答案为：8.4×104；87.5%。
15.【答案】1：3 1：9
【解析】解：设电源电压为U，只闭合S时，两电阻串联，电压表测R1两端的电压；
因串联电路中各处的电流相等，所以，由I=UR可得，两电阻两端的电压之比：UR1UR2=R1R2=12；电压表的示数U1=UR1UR1+UR2×U=U3
当S和S1都闭合时，电路为R1的简单电路，电压表测电源的电压，电压表示数U2=U；
故U1：U2=1：3；
前后两次R1的功率之比为：P1P2=U12R1U22R2=U12U22=19。
故答案为：1：3；1：9。
16.【答案】60；3.6
【解析】解：(1)灯泡正常工作时的电压UL=24V，由图可知通过灯泡的电流IL=0.4A，
由I=UR可得，此时灯泡的电阻：
RL=ULIL=24V0.4A=60Ω；
(2)由图象可知，当UL'=12V，I=IL'=0.3A时，灯泡的实际功率为3.6W，
因串联电路中总电压等于各分电压之和，
所以，此时滑动变阻器两端的电压：
UR=U-UL'=24V-12V=12V，
滑动变阻器R此时实际功率：
PR=URI=12V×0.3A=3.6W．
故答案为：60；3.6．
17.【答案】低温 1100 6.6×105
【解析】解：①由电路图可知，只闭合开关S1时，电路中只R1工作，只闭合开关S1时，电路的总电阻较大，由P=U2R可知，电源的电压一定时，电路的总功率最小，挂烫机处于低温挡；
②同时闭合S1、S2时，两电阻并联，挂烫机处于高温挡，高温挡时，电路的总电阻：R=R1R2R1+R2=88Ω×88Ω88Ω+88Ω=44Ω；
挂烫机的功率为：
P=U2R=(220V)244Ω=1100W，
挂烫机处于高温挡工作11s消耗的电能：
W=U2Rt=(220V)244Ω×10×60s=6.6×105J。
故答案为：低温；1100；6.6×105。
18.【答案】解：根据题意，密码开关和指纹开关均能单独控制开门电动机工作，所以两开关并联，电动机在干路中，如图所示：

【解析】串联电路的各个用电器相互影响。并联电路的各个用电器互不影响。根据题意，两个开关并联，电动机安装在干路中。
本题主要了考查了电路的设计，关键是知道串联电路和并联电路的特点及应用。
19.【答案】。
【解析】解：
电流从正极出发经过开关S1后，分为两个支路，一条支路是经灯泡直接回到负极，另一条经过开关S2到电铃，然后回到负极。实物图如图：
。
电铃和灯泡并联，一个开关控制电铃，另一个开关控制整个电路，对照电路图连接实物图。
20.【答案】断开 对电流表调零 短路 换用不同规格的灯泡进行多次实验
【解析】(1)为保护电路，连接电路时，开关应处于断开状态；
(2)闭合开关前，发现电流表的指针指在零刻度的左侧，接下来的操作是对电流表的指针调零；
(3)“探究串联电路电流规律”的实验，两灯泡串联在电路中，闭合开关S，灯L1发光，说明电路通路，无断路故障，L2不发光，由此可知故障的原因可能是L2短路了；
(4)只进行一次实验，数据具有偶然性，要得出串联电路中电流的具有普遍性的实验结论，应换用不同规格的灯泡多次实验，测量多次实验数据，寻找普遍规律；
故答案为：(1)断开；(2)对电流表进行调零；(3)短路；(4)换用不同规格的灯泡进行多次实验。
21.【答案】甲、丙 质量 加热时间 甲、乙 温度计上升的示数 偏小 热量会散失一部分
【解析】解：(1)①探究不同物质的比热容的实验中，应只改变液体的种类，其他条件应控制不变，由此可知应选择甲、丙实验装置来进行实验探究；
②根据控制变量法，比较两种液体的比热容，需要用相同的加热装置加热质量相同的两种液体，根据转换法可知，实验中液体吸收的热量由加热时间的长短来反映，加热时间越长，物质吸收的热量越多；
(2)①为了比较不同燃料的热值，应选用不同的燃料，加热同种液体，让液体的质量相同，所以应选择甲、乙两图进行实验；
②通过燃料燃尽时温度计上升的示数得出燃料完全燃烧放出热量的多少，进而判断热值大小；
③因为存在热散失，燃料燃烧放出的热量没有全部被水吸收，或燃料不能完全燃烧，根据q=Qm知，所测得的热值会偏小。
故答案为：(1)甲、丙；质量；加热时间；(2)甲、乙；温度计上升的示数；偏小；热量会散失一部分。
22.【答案】断开 滑动变阻器的滑片接触不良 2.5 10 0.625 大于 灯丝的电阻随温度的升高而增大
【解析】解：(1)为了保护电路，连接电路时，开关必须断开；
(2)由题知，滑动变阻器滑片P向右滑动时灯泡变亮，说明电路中电流变大，变阻器连入阻值变小，所以应将滑动变阻器右端接入电路中且与灯泡串联，实物连接如图所示：
；
(3)当停止移动滑片P时，发现电表指针左右摆动，再观察小灯泡也忽明忽暗，其原因是移动滑片引起的，所以原因可能是滑动变阻器接触不良；
(4)根据制出如图丙所示的I-U图象，灯的额定电压下的电流为0.25A，
小灯泡正常发光时的电阻是：
R=U额I=Ω；
(5)小灯泡正常发光时的电功率是：
P=U额I=2.5V×0.25A=0.625W；
灯丝电阻随灯泡两端的电压升高，灯丝的温度升高而变大，实际电压是额定电压一半时的灯丝电阻小于额定电压时的电阻；
由P=U2R可知，灯泡两端的实际电压为其额定电压的一半时，它的实际功率大于14额。
故答案为：(1)断开；(2)如图所示；(3)滑动变阻器的滑片接触不良；(4)2.5；10；(5)0.625；大于；灯丝的电阻随温度的升高而增大。
23.【答案】电阻 完全抗磁性 内 B
【解析】解：(1)当温度降低到足够低时，有些材料的电阻变为零，这即为超导现象。
(2)荷兰的迈斯纳和奥森菲尔德共同发现了超导体的另一个极为重要的性质完全抗磁性，也称迈斯纳效应。
(3)高压输电线中常利用一个金属装置将四根导线并联起来当一根线使用，在导线长度不能改变时可以通过改变横截面积，四根导线并联时相当于增大了横截面积，所以电阻会减小；电流通过导体是会放出热量，所以导线上损失的电能转化为内能。
(4)白炽灯灯丝、电饭锅、电熨斗都是利用电流的热效应工作的，如果导体没有电阻，当用电器通电时，用电器不会产生电热，白炽灯不能发光，电饭锅不能煮饭，电熨斗不能熨衣服。导体有电阻时，电动机工作，电能转化为机械能和内能，假设导体没有电阻，当电动机通电时，电动机不会产生电热，电能全部转化为机械能，效率更高更好。
故答案为：(1)电阻；(2)完全抗磁性；(3)内；(4)B。
24.【答案】解：(1)由表格数据可知，当测量者的体温为37℃时热敏电阻的阻值：R=20Ω，
由图可知热敏电阻R与定值电阻R0串联，根据串联电路规律可得，电路中的总电阻：R总=R+R0=20Ω+10Ω=30Ω，
根据欧姆定律可得，电路中的电流：I=UR总=3V30Ω=0.1A；
(2)当电压表的示数为UV=1.8V时，根据串联电路电压规律可得，定值电阻两端的电压：U0=U-UV=3V-1.8V=1.2V，
由欧姆定律可得，定值电阻中的电流：I0=U0R0=1.2V10Ω=0.12A，
由串联电路的电流规律可得，电路中的电流：I'=I0=0.12A，
已知37℃时电路中的电流大小：I=0.1A，分析题中表格数据可知，温度越高，热敏电阻的阻值越小，电路中的电流越大，
因为I'>I，所以表明体温计此时的温度高于37℃，因此体温计会发出提示声。
答：(1)当测量者的体温为37℃时，电路中的电流为0.1A；
(2)当电压表的示数为1.8V时，体温计会发出提示声。
25.【答案】解：(1)由表格信息和电路图可知，当开关S1闭合、S2接a时，电路为R1的简单电路，此时P1=44W，
由P=UI=U2R可知，R1的阻值：R1=U2P1=(220V)244W=1100Ω，
当开关S1闭合、S2接b时，R1与R2并联，此时P2=88W，
因电路的总功率等于各用电器功率之和，所以，R2的电功率：PR2=P2-P1=88W-44W=44W，
因并联电路中各支路两端的电压相等，所以，R2的阻值：R2=U2P2=(220V)244W=1100Ω，；
(2)当开关S1断开、S2接a时，R1和R2串联，因串联电路中总电阻等于各分电阻之和，
所以，此时的电功率：Px=U2R1+R2=(220V)21100Ω+1100Ω=22W；
(3)马桶圈吸收的热量：Q吸=cmΔt=0.44×103J/(kg⋅℃)×600×10-3kg×6℃=1584J，
由η=Q吸W可知，消耗的电能：W=Q吸η=1584J60%=2640J，
高温挡加热功率P高温=P2=88W，
由P=Wt可知，用“高温挡”加热的方式需要的时间：t=WP2=2640J88W=33s。
答：(1)R2的阻值为1100W；
(2)表中的“Px”为22W；
(3)用“高温挡”加热的方式需要的时间为33s。
序号
电流IA/A
电流IB/A
电流IC/A
1
0.42
0.42
0.42
温度/℃
15
25
37
38
40
热敏电阻/Ω
53
38
20
15
5
S1
断开
断开
闭合
闭合
S2
接b
接a
接a
接b
功率
P0=0
Px
P1=44W
P2=88W
