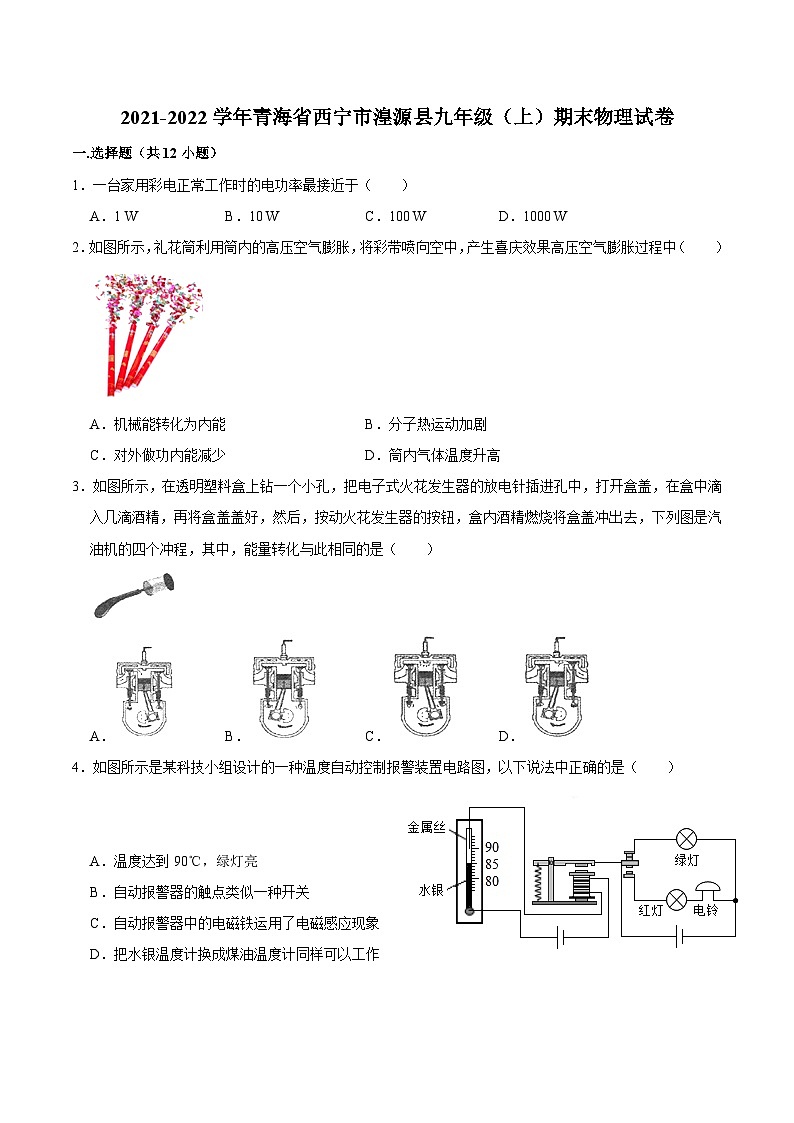

青海省西宁市湟源县2021-2022学年九年级上学期期末物理试卷

这是一份青海省西宁市湟源县2021-2022学年九年级上学期期末物理试卷，共12页。
1．一台家用彩电正常工作时的电功率最接近于（ ）
A．1 WB．10 WC．100 WD．1000 W
2．如图所示，礼花筒利用筒内的高压空气膨胀，将彩带喷向空中，产生喜庆效果高压空气膨胀过程中（ ）
A．机械能转化为内能B．分子热运动加剧
C．对外做功内能减少D．筒内气体温度升高
3．如图所示，在透明塑料盒上钻一个小孔，把电子式火花发生器的放电针插进孔中，打开盒盖，在盒中滴入几滴酒精，再将盒盖盖好，然后，按动火花发生器的按钮，盒内酒精燃烧将盒盖冲出去，下列图是汽油机的四个冲程，其中，能量转化与此相同的是（ ）
A．B．C．D．
4．如图所示是某科技小组设计的一种温度自动控制报警装置电路图，以下说法中正确的是（ ）
A．温度达到90℃，绿灯亮
B．自动报警器的触点类似一种开关
C．自动报警器中的电磁铁运用了电磁感应现象
D．把水银温度计换成煤油温度计同样可以工作

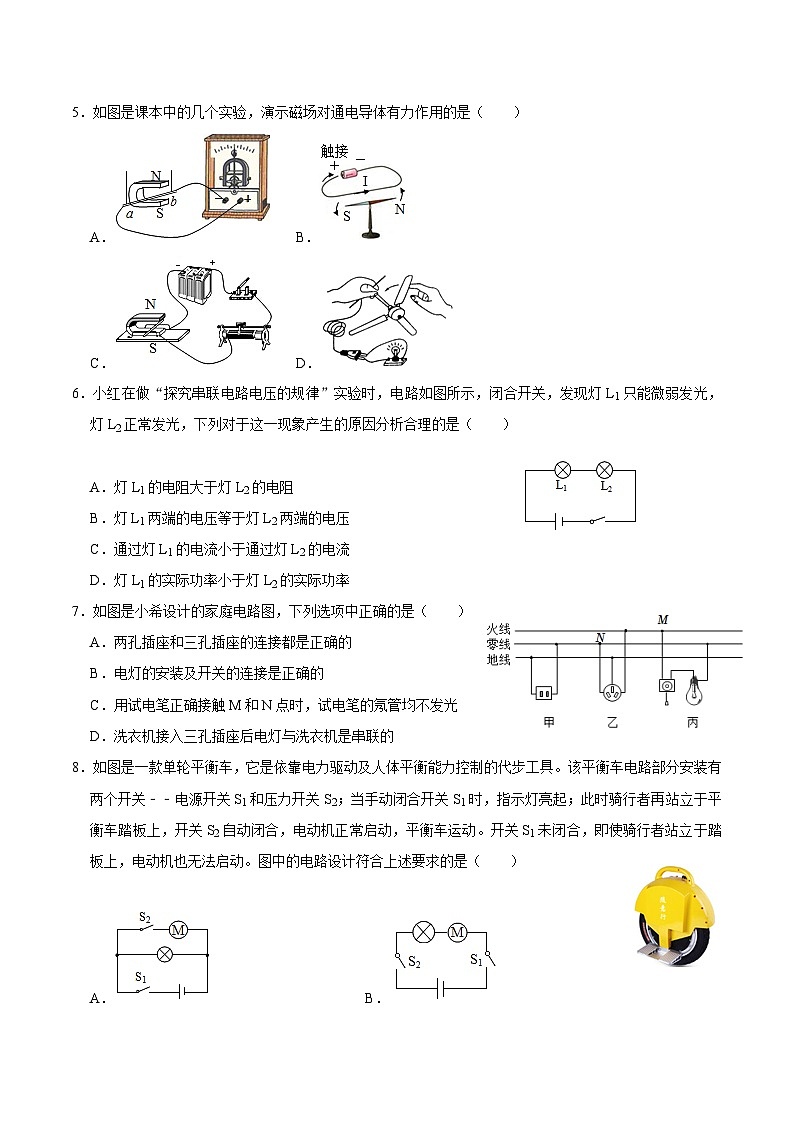

5．如图是课本中的几个实验，演示磁场对通电导体有力作用的是（ ）
A．B．
C．D．
6．小红在做“探究串联电路电压的规律”实验时，电路如图所示，闭合开关，发现灯L1只能微弱发光，灯L2正常发光，下列对于这一现象产生的原因分析合理的是（ ）
A．灯L1的电阻大于灯L2的电阻
B．灯L1两端的电压等于灯L2两端的电压
C．通过灯L1的电流小于通过灯L2的电流
D．灯L1的实际功率小于灯L2的实际功率
7．如图是小希设计的家庭电路图，下列选项中正确的是（ ）
A．两孔插座和三孔插座的连接都是正确的
B．电灯的安装及开关的连接是正确的
C．用试电笔正确接触M和N点时，试电笔的氖管均不发光
D．洗衣机接入三孔插座后电灯与洗衣机是串联的
8．如图是一款单轮平衡车，它是依靠电力驱动及人体平衡能力控制的代步工具。该平衡车电路部分安装有两个开关﹣﹣电源开关S1和压力开关S2；当手动闭合开关S1时，指示灯亮起；此时骑行者再站立于平衡车踏板上，开关S2自动闭合，电动机正常启动，平衡车运动。开关S1未闭合，即使骑行者站立于踏板上，电动机也无法启动。图中的电路设计符合上述要求的是（ ）
A．B．
C．D．

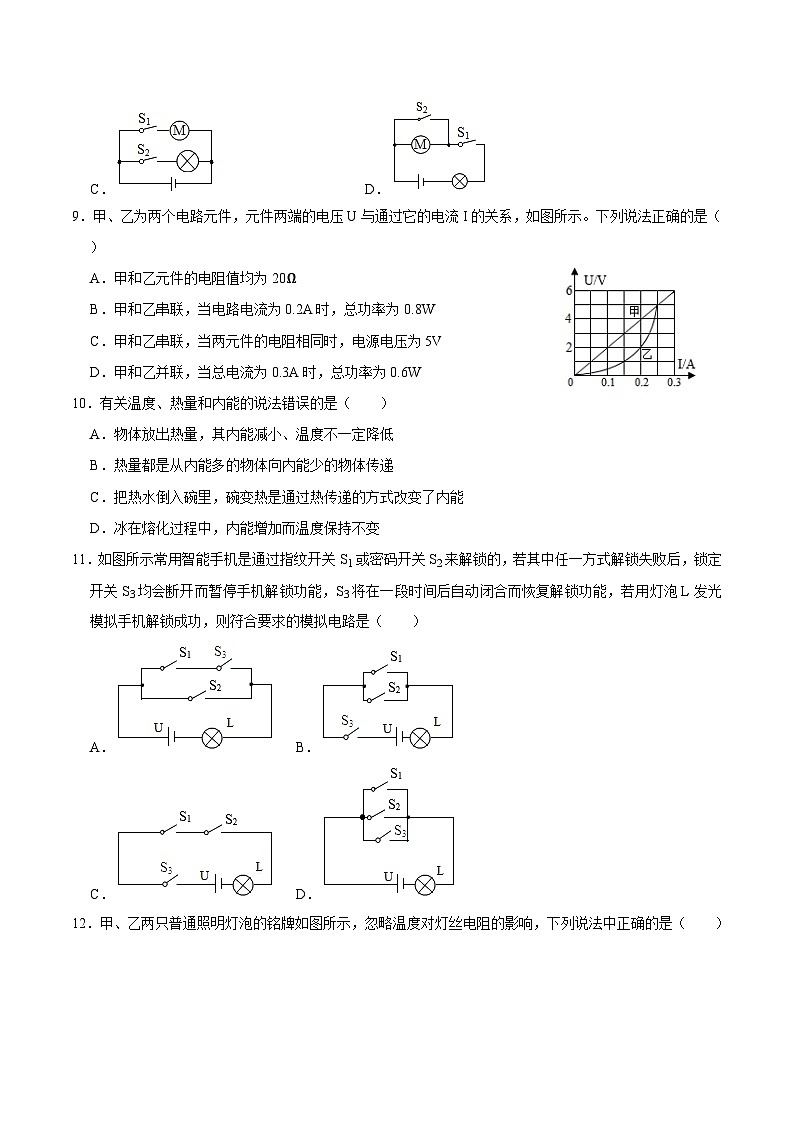

9．甲、乙为两个电路元件，元件两端的电压U与通过它的电流I的关系，如图所示。下列说法正确的是（ ）
A．甲和乙元件的电阻值均为20Ω
B．甲和乙串联，当电路电流为0.2A时，总功率为0.8W
C．甲和乙串联，当两元件的电阻相同时，电源电压为5V
D．甲和乙并联，当总电流为0.3A时，总功率为0.6W
10．有关温度、热量和内能的说法错误的是（ ）
A．物体放出热量，其内能减小、温度不一定降低
B．热量都是从内能多的物体向内能少的物体传递
C．把热水倒入碗里，碗变热是通过热传递的方式改变了内能
D．冰在熔化过程中，内能增加而温度保持不变
11．如图所示常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能，若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是（ ）
A．B．
C．D．
12．甲、乙两只普通照明灯泡的铭牌如图所示，忽略温度对灯丝电阻的影响，下列说法中正确的是（ ）
A．甲灯的实际功率一定是25W
B．将乙灯接入110V电路中，它的实际功率为50W
C．两灯均正常发光时，乙灯消耗的电能较多
D．两灯串联，在安全发光时，乙灯比甲灯暗
二.填空题（共7小题）
13．我国宋代科学家沈括在《梦溪笔谈》中明确指出，指南针所指的方向“常微偏东，不全南也”。人们把指南针指南的磁极叫 极，地磁场的 极在地理的南极附近。
14．入冬以来，各地因为不安全用电引起的火灾事故明显有上升趋势。在家庭电路中，除了用电器总功率过大或者电路中发生 会造成电流过大引发安全事故外，线路连接处因为接触不良，也容易造成该处的电阻 （选填“变小”、“变大”或“不变”），造成局部过热，从而引发火灾。
15．方方按如图电路进行实验。闭合开关后，小磁针发生偏转。当小磁针静止时N极指向 （选填“上方”或“下方”）。向左移动滑动变阻器的滑片至某一位置时，硬币突然被吸起，此现象说明通电螺线管周围的磁场强弱与 有关。
16．验电器的作用是 。如图甲所示，验电器A带正电，B不带电。用金属棒把验电器AB两金属球连接起来的瞬间（如图乙所示），在金属棒中移动的粒子是 ，移动方向是 ，电流方向是 。（后两空选填“从A到B”或“从B到A”）
甲灯标有“6V 3W“”字样，乙灯标有“6V 6W”字样，两灯串联后接在电源两端，不考虑温度对灯丝电阻的影响，若灯泡都发光时，电路中允许通过的最大电流为 A，电源的最大电压是 V，此时甲灯和乙灯的实际功率之比为 。
18．如图甲所示的电路中，灯泡电阻不变，当闭合开关S后，两个电压表指针偏转均如图乙所示，则小灯泡L1两端的电压为 V，小灯泡L1和L2电功率之比为 。
19．如图所示，是生活中一款常见的扫地机器人，它使用充电电池工作；通过电动机高速旋转产生高速气流，将灰尘、杂物吸入集尘盒；其防滑轮采用凸凹材质制成；底部安装有塑料刷，用于清扫吸附在地板上的灰尘及轻小物体；前端装有感应器，通过发射、接收超声波或红外线来侦测障碍物，从而自行避开；当电池剩余电量为20%时，机器人会主动寻找充电器充电。请找出一个与前述情景相关的物理信息，并指出对应的物理知识。（不得与示例重复）
示例：
物理信息：机器人前端装有感应器，通过发射、接收红外线来侦测障碍物。
物理知识：利用电磁波传递信息。
物理信息： 。
物理知识： 。
三.实验探究题（共3小题）
20．物理小组探究“电流通过导体时产生的热量与什么因素有关”的实验，如图1、2所示，透明容器中密封着等量的空气，橡胶管将密闭容器和装有红色液体的U形玻璃管相连，A、B、C、D容器内电阻丝的电阻R1＝10Ω，R2＝R3＝R4＝5Ω；另有一个阻值为5Ω的电阻丝在容器外部，与R4电阻丝并联。请你回答下列问题。
（1）在该实验中，我们是通过观察U形管中液面的 来比较各容器中电阻丝产生热量的多少。在研究许多物理问题时都会用到这种方法，下列研究实例中采用的研究方法与此相同的是 。（填写字母）
A．探究电流与电压、电阻的关系
B．用铁屑显示磁体周围磁场分布
C．用总电阻表示同一段电路中串联的两个电阻
（2）图1中，通过两电阻丝的电流 ，该实验是探究电流通过导体产生的热量与导体 的关系。
（3）图2中，C、D透明容器中产生热量较多的是 容器。
（4）图1中，再连入一块电流表，电流表示数如图3所示，那么通过R1、R2的电流在10s内产生的总热量为 J。
21．同学们在探究“影响电磁铁磁性强弱的因素”的实验时，做了如下猜想：
猜想一：电磁铁磁性强弱与电磁铁线圈的匝数多少有关；
猜想二：电磁铁磁性强弱与通过电磁铁的电流大小有关；
为了验证上述猜想是否正确，同学们设计了以下实验方案：用漆包线（表面涂有绝缘漆的导线）在大小不同的铁钉上绕制若干圈，制成简单的电磁铁；并利用电池组、滑动变阻器、开关、一堆大头针以及长导线为实验器材进行实验。请你回答下列问题：
（1）如图所示，小明同学使用两个相同的大铁钉绕成匝数不同的电磁铁A和B，由图中的情境可知，电磁铁 （选填“A”或“B”）的磁性强，并由此得出的实验结论是： ；
（2）为了验证猜想二，实验时应控制电磁铁 相同，改变 。
（3）上面的实验结束后，又有同学提出“电磁铁磁性强弱可能与线圈内的铁芯大小有关”的猜想。请你设计出探究这一猜想的记录数据表格。
22．如图甲所示是“探究不同物质吸热升温的现象”实验装置，小华用两个相同的容器分别装入质量相等的A、B两种液体，用相同的装置加热：
（1）两种液体吸收热量的多少可通过 来比较，实验中使用玻璃棒的目的是 。
（2）根据实验数据绘制的温度与时间的关系图象如图乙所示，分析图象可知：质量相等的A和B两种液体，在升高相同温度时， （选填“A”或“B”）吸收的热量较多；质量相等的A和B两种液体，在吸收相同热量时， （选填“A”或“B”）升温较高。
（3）冬天，小华想自制一个暖手袋，若只能从A或B中选一种液体装入暖手袋中作为供热物质，则应选择 （选填“A”或“B”）。
四.计算题（共3小题）
23．春节10天假期，45万国人在日本消费了近60亿元人民币，其中抢购马桶盖的消息引发国人热议。支持国货的行动应该大力提倡，同时提高我国产品的质量、降低价格也势在必行。如图甲所示，是一款有洗涤功能的马桶盖，如表是说明书中部分内容，图乙是加热电路的简化电路图。在图乙中，当闭合开关S、断开开关S1时，保温座圈的电热丝R2开始加热；再闭合开关S1，电热丝R1给水加热，同时洗净装置将热水喷出。[已知c水＝4.2×103J/（kg•℃），ρ水＝1.0×103kg/m3]求：
（1）若洗净装置喷水时，电热丝R1将水由20℃加热到40℃，则1min喷出的水一共吸收的热量；
（2）保温座圈的电热丝R2的阻值；
（3）该洗净装置中电热丝R1加热的效率。
24．小明家新买的电煲锅如图甲所示，它有加热和保温两种功能，图乙是其简化电路图。已知：电源电压为220V，R1＝55Ω，保温功率176W，c米饭＝4×103J/（kg•℃）求：
（1）若电煲锅内装有1kg米饭，从12℃加热到100℃，米饭吸收多少热量？
（2）开关S接b时，电煲锅处于 功能；电阻R2的阻值为多少？
（3）若加热这些米饭需要500s，则电煲锅的效率是多少？
25．天气状况对安全行车的影响极大。如图1是一款高智能汽车的后视镜，其电路原理图如图2所示。该后视镜有三个挡位工作，分别能够防雾、除雨露、除冰霜，三种功能依次需要后视镜提供更多的热量，车主只需通过转动旋钮开关就可让其工作。已知车载电源电压为100V，电热丝R1＝100Ω，电热丝R2＝200Ω，电热丝R3＝300Ω，求：
（1）当开启防雾功能时，连入电路中的总电阻；
（2）当开启除雨露功能时，流过旋钮开关的电流；
（3）当开启除冰霜功能时，该电路的总功率。
五.综合能力题（共1小题）
26．小黄小组同学测量一只额定电压为2.5V的小灯泡的额定功率，他设计的电路如图甲所示（电路未完全连接完）。
（1）请根据实验需要将图中实物电路连接完整，并在乙图虚线框内画出相应的电路图。
（2）闭合开关S后，发现小灯泡不亮，但电流表和电压表均有示数，接下来首先应该操作的是 （填序号）
A.检查电路是否断路
B.检查电路是否短路
C.移动滑动变阻器的滑片P，观察小灯泡是否发光
（3）电路连接后，闭合开关前，滑动变阻器的滑片应滑到最 （填“左”或“右”）端。若电路连接正确，闭合开关后，调节滑动变阻器的滑片，当电压表的示数为2.5V时，电流表的示数为0.28A，小灯泡的额定功率为 W。
（4）若将小灯泡换成定值电阻，该电路还可以进行的实验有 （请写出一个即可）。
六.生活现象解释
27．关于比热容解释温差、调温。
28．家庭电路，连接处易发热，电网改造细线变粗。
参考答案
一.选择题
1．C。
2．C。
3．C。
4．B。
5．C。
6．D。
7．B。
8．A。
9．D。
10．B。
11．B。
12．D。
二.填空题
13．南；北。
14．短路；变大。
15．下方；电流大小。
16．检验物体是否带电；电子；从B到A；从A到B。
17．0.5；9；2：1。
18．1.8；1：4。
19．防滑轮采用凸凹材质制成；在压力一定时，接触面越粗糙，摩擦力越大。
三.实验探究题
20．（1）高度差；B；（2）相等；电阻；（3）C；（4）24。
21．
（1）A；在电流相同时，电磁铁的线圈匝数越多，磁性越强；（2）线圈的匝数；电流大小；（3）如上表。
22．（1）加热时间；使液体受热均匀；（2）A、B；（3）A。
四.计算题
23．
答：（1）若洗净装置喷水时，电热丝R1将水由20℃加热到40℃，则1min喷出的水一共吸收的热量为5.04×104J；
（2）保温座圈的电热丝R2的阻值为968Ω；
（3）该洗净装置中电热丝R1加热的效率为73%。
24．
故答案为：（1）米饭吸收的热量为3.52×105J；
（2）保温；电阻R2的阻值为220Ω；
（3）电煲锅的效率是80%。
25．
答：（1）当开启防雾功能时，连入电路中的总电阻为400Ω；
（2）当开启除雨露功能时，流过旋钮开关的电流为0.33A；
（3）当开启除冰霜功能时，该电路的总功率为50W。
五.综合能力题
26．
（1）如上图所示；（2）C；（3）右；0.7；（3）测量定值电阻的阻值（或探究电流与电压的关系等）。
六.生活现象解释
27．答：首先对水的比热容大的理解：相同质量的水和其它物质比较，吸收或放出相同的热量时，水的温度升高或降低的少；升高或降低相同的温度时，水吸收或放出的热量多；
内陆地区与沿海地区比较，因为水的比热容大于沙石的比热容，相同质量的水和沙石尽管吸收或放出相同的热量，由于水的比热容大，白天受阳光照射时水升高的温度少，晚上降低的温度少；内陆地区受太阳同样照射白天升高的温度多，晚上降低的温度多，所以沿海地区昼夜温差比内陆地区小；
也正是由于水的比热容大，沙石的比热容小，所以在冬天农民晚上向稻田里灌水，水在降温时会放出更多的热量，以防冻伤秧苗，起到调节温度的作用；有的城市会建造人工湖，因为在相同条件下，水的温度变化小，可以用来调温。
28．答：在家庭电路中，导线相互连接处因接触不良，该处的电阻较大，因为导线连接处与导线串联在电路中，所以通过的电流相等、通电时间相等，根据Q＝I2Rt可知，连接处产生的热量较多，所以往往比别处更容易发热；电网改造细线变粗时，长度、材料不变，横截面积变大，导线的电阻变小，在电流和通电时间不变的情况下，根据Q＝I2Rt可知，导线产生的热量减少。
声明：试题解析著作权属所有，未经书面同意，不得复制发布日期：2024/2/20 16:22:25；用户：张娇娇；邮箱：15286836286；学号：27624348
实验次数
铁芯大小
吸引大头针数量
（个）
电磁铁磁性强弱
（弱、强、较强）
1
大
2
小
