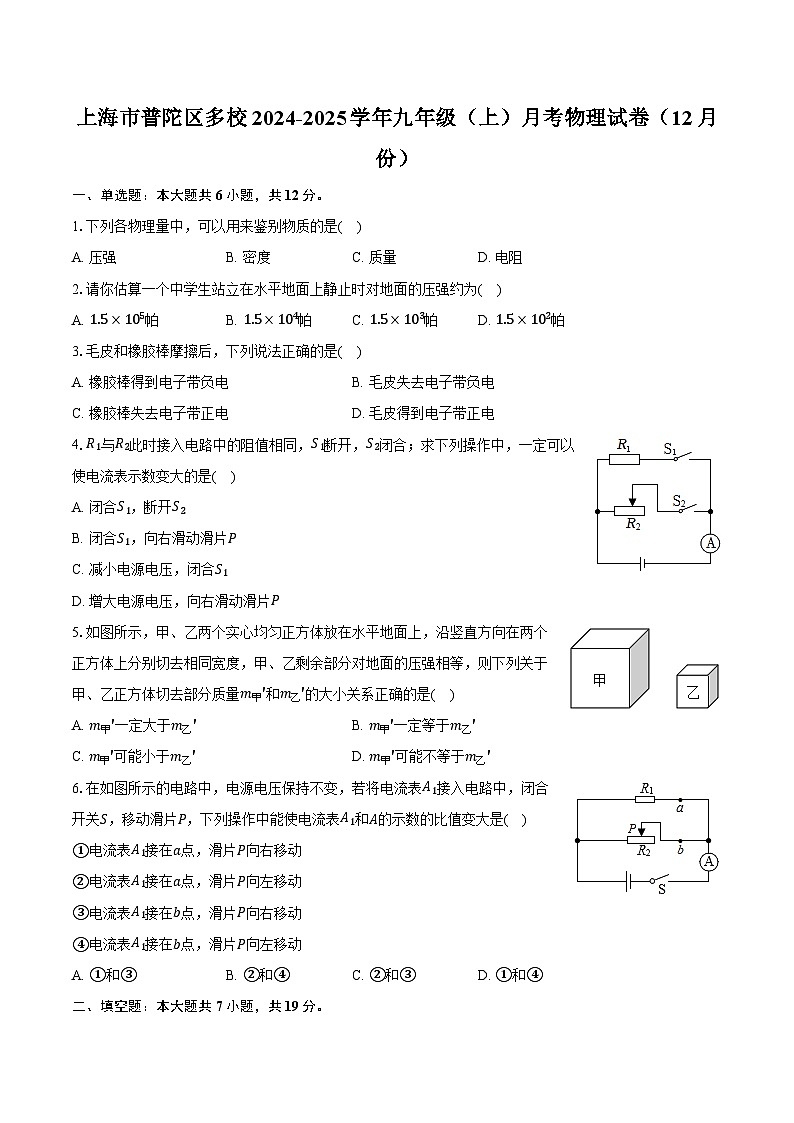

上海市普陀区多校2024-2025学年九年级（上）月考物理试卷（12月份）

这是一份上海市普陀区多校2024-2025学年九年级（上）月考物理试卷（12月份），共8页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.下列各物理量中，可以用来鉴别物质的是( )
A. 压强B. 密度C. 质量D. 电阻
2.请你估算一个中学生站立在水平地面上静止时对地面的压强约为( )
A. 1.5×105帕B. 1.5×104帕C. 1.5×103帕D. 1.5×102帕
3.毛皮和橡胶棒摩擦后，下列说法正确的是( )
A. 橡胶棒得到电子带负电B. 毛皮失去电子带负电
C. 橡胶棒失去电子带正电D. 毛皮得到电子带正电
4.R1与R2此时接入电路中的阻值相同，S1断开，S2闭合；求下列操作中，一定可以使电流表示数变大的是( )
A. 闭合S1，断开S2
B. 闭合S1，向右滑动滑片P
C. 减小电源电压，闭合S1
D. 增大电源电压，向右滑动滑片P
5.如图所示，甲、乙两个实心均匀正方体放在水平地面上，沿竖直方向在两个正方体上分别切去相同宽度，甲、乙剩余部分对地面的压强相等，则下列关于甲、乙正方体切去部分质量m甲′和m乙′的大小关系正确的是( )
A. m甲′一定大于m乙′B. m甲′一定等于m乙′
C. m甲′可能小于m乙′D. m甲′可能不等于m乙′
6.在如图所示的电路中，电源电压保持不变，若将电流表A1接入电路中，闭合开关S，移动滑片P，下列操作中能使电流表A1和A的示数的比值变大是( )
①电流表A1接在a点，滑片P向右移动
②电流表A1接在a点，滑片P向左移动
③电流表A1接在b点，滑片P向右移动
④电流表A1接在b点，滑片P向左移动
A. ①和③B. ②和④C. ②和③D. ①和④
二、填空题：本大题共7小题，共19分。

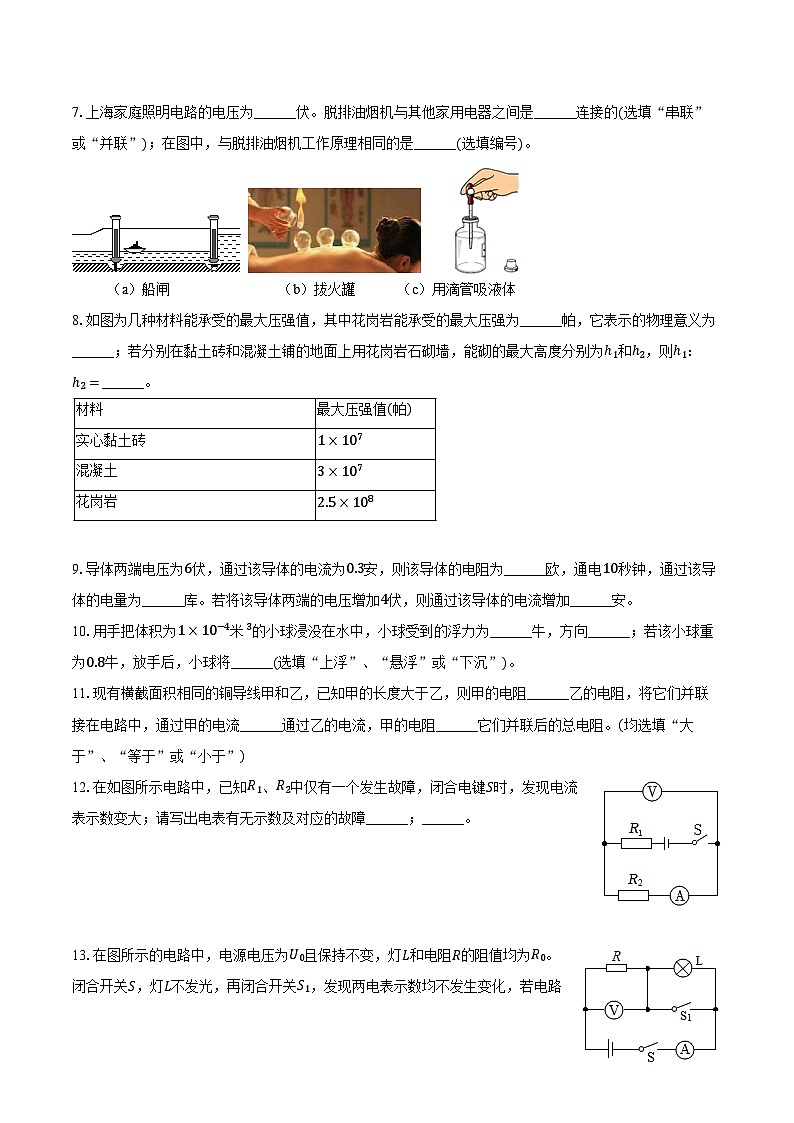

7.上海家庭照明电路的电压为______伏。脱排油烟机与其他家用电器之间是______连接的(选填“串联”或“并联”)；在图中，与脱排油烟机工作原理相同的是______(选填编号)。
8.如图为几种材料能承受的最大压强值，其中花岗岩能承受的最大压强为______帕，它表示的物理意义为______；若分别在黏土砖和混凝土铺的地面上用花岗岩石砌墙，能砌的最大高度分别为h1和h2，则h1：h2=______。
9.导体两端电压为6伏，通过该导体的电流为0.3安，则该导体的电阻为______欧，通电10秒钟，通过该导体的电量为______库。若将该导体两端的电压增加4伏，则通过该导体的电流增加______安。
10.用手把体积为1×10−4米 ​3的小球浸没在水中，小球受到的浮力为______牛，方向______；若该小球重为0.8牛，放手后，小球将______(选填“上浮”、“悬浮”或“下沉”)。
11.现有横截面积相同的铜导线甲和乙，已知甲的长度大于乙，则甲的电阻______乙的电阻，将它们并联接在电路中，通过甲的电流______通过乙的电流，甲的电阻______它们并联后的总电阻。(均选填“大于”、“等于”或“小于”)
12.在如图所示电路中，已知R1、R2中仅有一个发生故障，闭合电键S时，发现电流表示数变大；请写出电表有无示数及对应的故障______；______。

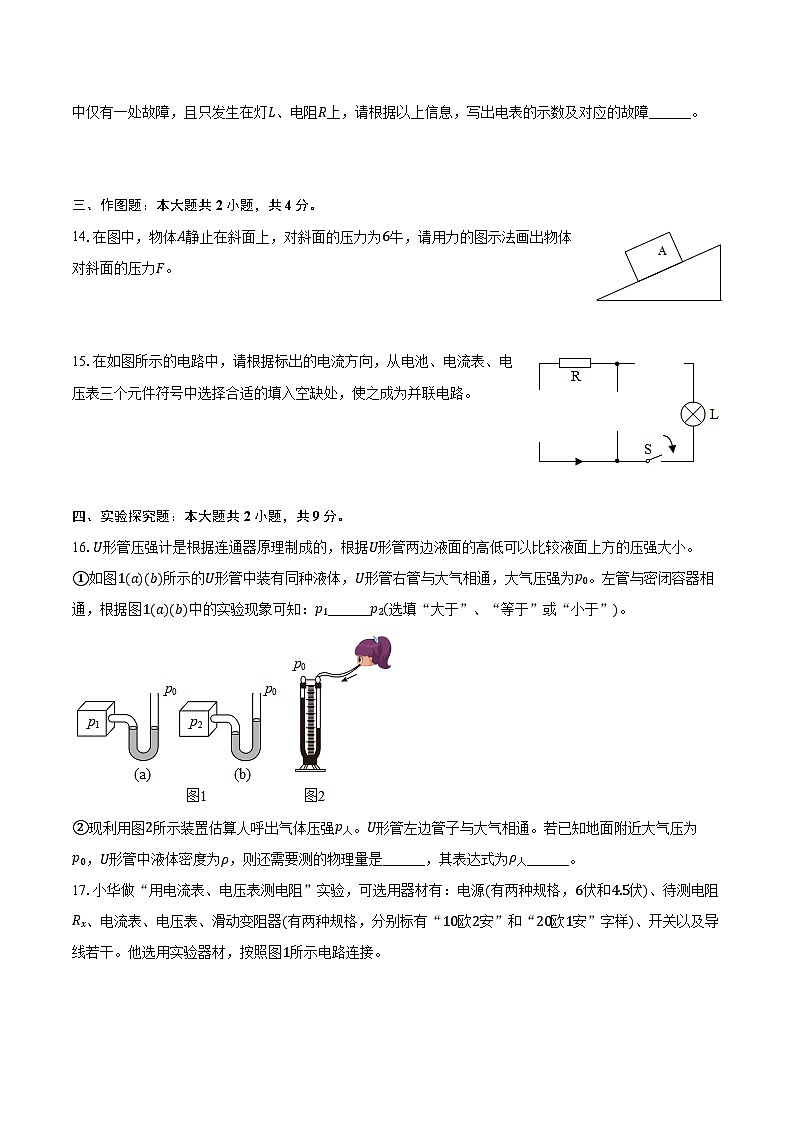

13.在图所示的电路中，电源电压为U0且保持不变，灯L和电阻R的阻值均为R0。闭合开关S，灯L不发光，再闭合开关S1，发现两电表示数均不发生变化，若电路中仅有一处故障，且只发生在灯L、电阻R上，请根据以上信息，写出电表的示数及对应的故障______。
三、作图题：本大题共2小题，共4分。
14.在图中，物体A静止在斜面上，对斜面的压力为6牛，请用力的图示法画出物体对斜面的压力F。
15.在如图所示的电路中，请根据标出的电流方向，从电池、电流表、电压表三个元件符号中选择合适的填入空缺处，使之成为并联电路。
四、实验探究题：本大题共2小题，共9分。
16.U形管压强计是根据连通器原理制成的，根据U形管两边液面的高低可以比较液面上方的压强大小。
①如图1(a)(b)所示的U形管中装有同种液体，U形管右管与大气相通，大气压强为p0。左管与密闭容器相通，根据图1(a)(b)中的实验现象可知：p1______p2(选填“大于”、“等于”或“小于”)。
②现利用图2所示装置估算人呼出气体压强p人。U形管左边管子与大气相通。若已知地面附近大气压为p0，U形管中液体密度为ρ，则还需要测的物理量是______，其表达式为ρ人______。
17.小华做“用电流表、电压表测电阻”实验，可选用器材有：电源(有两种规格，6伏和4.5伏)、待测电阻Rx、电流表、电压表、滑动变阻器(有两种规格，分别标有“10欧2安”和“20欧1安”字样)、开关以及导线若干。他选用实验器材，按照图1所示电路连接。
①连接的电路如图1所示，图中尚有一根导线未连接，请用笔线代替导线在图中连接。连接后要求：滑片P向右移动，电压表示数变大。(用2B铅笔在答题纸的相应位置连线)
②当滑片P在滑动变阻器一端时，闭合开关S，电压表和电流表示数如图2所示，滑片P移动到某一位置时，电压表和电流表指针都自原来位置转动了一小格，继续移动滑片P到另一端时，电流表示数为0.3A。
(a)请根据图1、2及相关信息，将表格填写完整。(电阻值精确到0.1欧)。
(b)小华选用的滑动变阻器规格是：______。
五、计算题：本大题共2小题，共20分。
18.在图所示的电路中，电源电压恒定不变，R1的阻值为30欧，滑动变阻器R2上标有“100Ω 1A”字样，闭合开关S，电压表示数为12伏。
(1)求通过R1的电流I1；
(2)各电表选择合适的量程，在确保电路中各元件正常工作的前提下，要求移动滑片P，能使一个电表示数达到满刻度，求电路总电阻可以变化的范围。
19.如图1所示电路，电源电压为6V，滑动变阻器R1为“20Ω 2A”，闭合开关后：
(1)若此时R1=15Ω，求通过R1的电流大小；

(2)若在电路中再接入一个电流表A1，调节滑动变阻器使得两个电流表的示数如图2所示(电流表量程可调节)，求R2的阻值。
六、综合题：本大题共1小题，共6分。
20.甲、乙为两个相同的薄壁柱形容器，容器高度为0.8m，甲中有2kg的水，乙中A液体的质量为m，底面积为S0。
(1)求甲中水的体积V甲。
(2)乙对地面的压强p乙。
(3)若甲中水的深度为0.6m，乙中再加入A液体，使甲、乙对地面的压强相等，求乙液体的密度范围为______。
1.【答案】B
2.【答案】B
3.【答案】A
4.【答案】B
5.【答案】A
6.【答案】D
7.【答案】220 并联 (b)(c)
8.【答案】2.5×108 每平方米的花岩石能承受的最大压力为2.5×108N 1：3
9.【答案】20 3 0.2
10.【答案】1 竖直向上 上浮
11.【答案】大于 小于 大于
12.【答案】若电压表有示数，则R1短路 若电压表无示数，则R2短路
13.【答案】电压表示数为U0，电流表的示数为U0R0，则故障为L短路；电压表示数为U0，电流表的示数为0，则故障为R断路
14.【答案】解：物体A对斜面的压力的作用点在斜面上(可选取物体A底面与斜面的接触面的中点)，方向垂直于斜面向下；
选取标度为3N，从压力的作用点作出压力，并使压力的作用线为标度的2倍。如图所示：

15.【答案】解：定值电阻和灯泡是并联，中间只能是电源，根据电流方向判断电源的上方是电源正极，下方是电源的负极，根据电流表串联在电路中，可以判断剩余的两个空白处都应该是电流表，左边的电流表测量定值电阻的电流，右边电流表测量灯泡的电流，如图。
故答案为：如上图。
16.【答案】小于 U形管两侧液面的高度差Δh =ρgΔh
17.【答案】“10Ω 2A” 4.0 0.20 20 20.2 4.5 0.22 20.5 6.0 0.30 20
18.【答案】解：由电路图可知，电阻R1与滑动变阻器R2并联，电压表测电源的电压，电流表A测干路电流，电流表A1测R2所在支路的电流。
(1)并联电路中各支路两端的电压相等，根据欧姆定律可得，通过R1的电流：
I1=UR1=12V30Ω=0.4A；
(2)要保证滑动变阻器的安全，通过R2的最大电流为1A，此时滑动变阻器接入电路的电阻最小，
R2小=UI2=12 V1A=12Ω(最小值)；
因为电源电压为12V，所以电压表应选择大量程，但不能达到满刻度(15V)；
电流表A的最大示数为I=I1+I2=0.4A+1A=1.4A，所以电流表不能达到满刻度(3A)，但电流表A选择小里程可以达到满刻度(0.6A)，
此时I2′=I′−I1=0.6A−0.4A=0.2A，
R2′=UI2′=12V0.2A=60Ω(R2的最大值)；
电流表A1选择小里程可以达到满刻度(0.6A)，
，
故滑动变阻器R2的变阻范围为12Ω～60Ω；
当R2=12Ω时，1R总=1R1+1R2，
1R总=130Ω+112Ω
R总≈8.6Ω；
当R2=60Ω时，1R总=1R1+1R2，
1R总=130Ω+160Ω
R总=20Ω；
故电路总电阻可以变化的范围为8.6Ω～20Ω。
答：(1)通过R1的电流为0.4A；(2)电路总电阻可以变化的范围为8.6Ω～20Ω。
19.【答案】解：由图可知，变阻器R1与定值电阻R2并联，电流表测量干路的电流，
(1)根据并联电路的电压规律可得，R1两端的电压：U1=U=6V，
由欧姆定律可知通过R1的电流：I1=U1R1=6V15Ω=0.4A；
(2)根据并联电路的电压规律可得U1=U2=U=6V，
由图2电流表针指情况，量程未知，可知电流表A的示数为0.3A或1.5A，电流表A1的示数为0.24A或1.2A，
电流表A测干路电流，根据并联电路的电流规律可得I=I1+I2，
滑动变阻器R1为“20Ω2A”，可知通过滑动变阻器的最小电流为I1小=U1R1大=6V20Ω=0.3A，
若干路电流I=0.3A，通过R2的电流I2=0.24A，此时通过滑动变阻器电流I1=I−I2=0.06A，不符合题意；
若干路电流I=0.3A，通过滑动变阻器的电流I1=0.24A，不符合题意；
若干路电流I=1.5A，通过滑动变阻器的电流I1=0.24A，不符合题意；
若干路电流I=1.5A，通过R2的电流I2=0.24A，此时：
R2=UI2=6V0.24A=25Ω；
若干路电流I=1.5A，通过R2的电流I2=1.2A，此时：
R2=UI2=6V1.2A=5Ω；
若干路电流I=1.5A，通过滑动变阻器的电流I1=1.2A，则通过R2的电流I2=I−I1=1.5A−1.2A=0.3A，此时：
R2=UI2=6V0.3A=20Ω；
综上可知，R2的阻值为5Ω、20Ω或25Ω。
故答案为：(1)通过R1的电流为0.4A；(2)R2的阻值为5Ω、20Ω或25Ω。
20.【答案】(1)2×10−3m3；(2)mgS0；(3)0.75×103kg/m3～1×103kg/m3 材料
最大压强值(帕)
实心黏土砖
1×107
混凝土
3×107
花岗岩
2.5×108
序号
电压U x(伏)
电流I x(安)
电阻R x(欧)
电阻R ​x平均值(欧)
1
______
______
______
______
2
______
______
______
3
______
______
______
