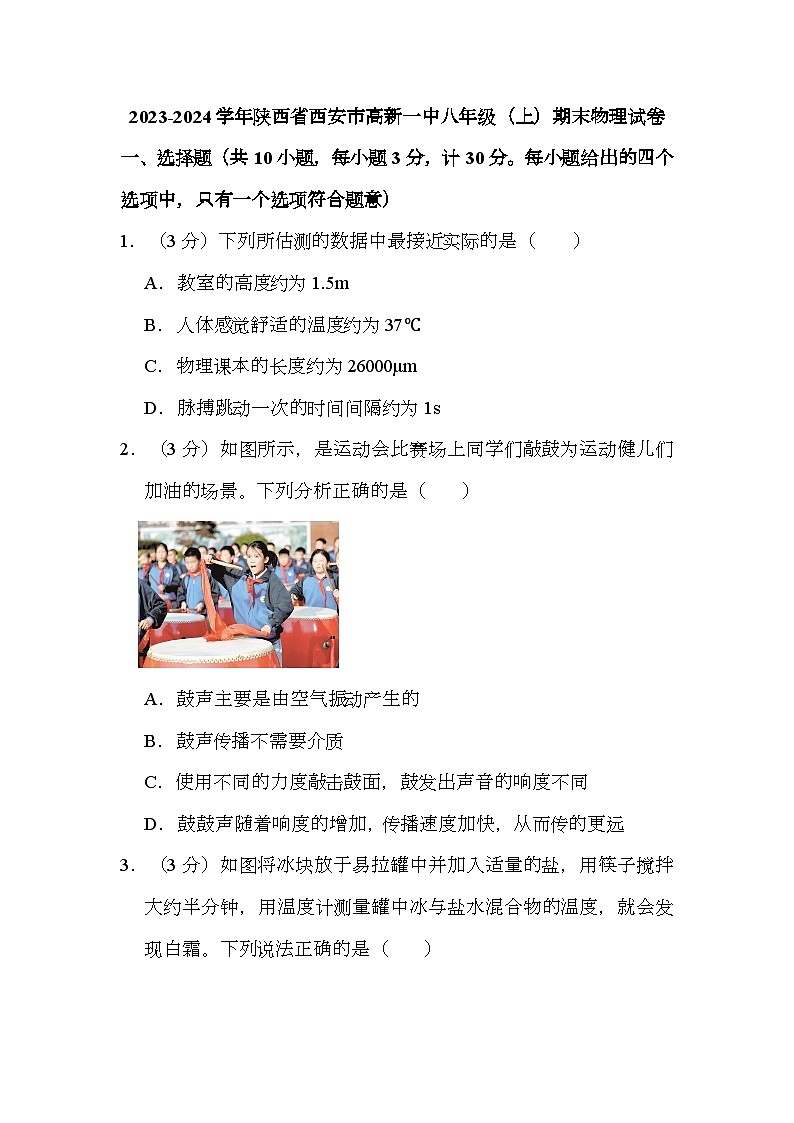

1．（3分）下列所估测的数据中最接近实际的是（ ）
A．教室的高度约为1.5m
B．人体感觉舒适的温度约为37℃
C．物理课本的长度约为26000μm
D．脉搏跳动一次的时间间隔约为1s
2．（3分）如图所示，是运动会比赛场上同学们敲鼓为运动健儿们加油的场景。下列分析正确的是（ ）
A．鼓声主要是由空气振动产生的
B．鼓声传播不需要介质
C．使用不同的力度敲击鼓面，鼓发出声音的响度不同
D．鼓鼓声随着响度的增加，传播速度加快，从而传的更远

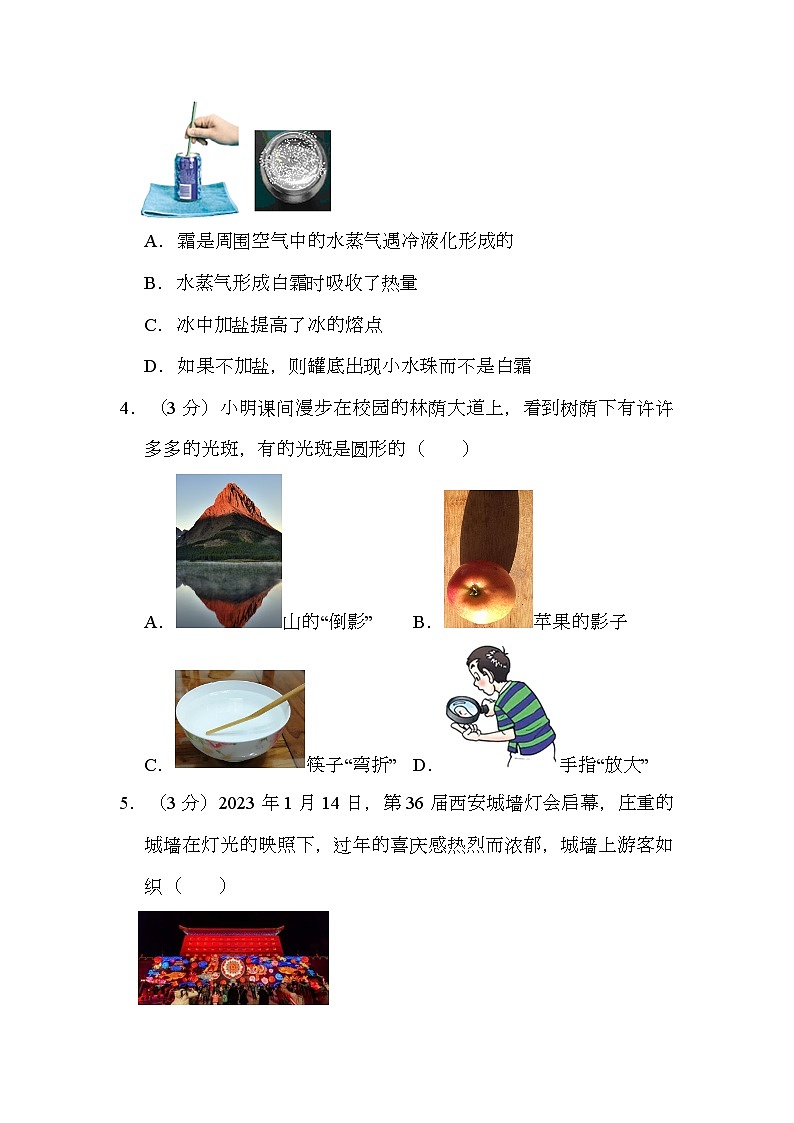

3．（3分）如图将冰块放于易拉罐中并加入适量的盐，用筷子搅拌大约半分钟，用温度计测量罐中冰与盐水混合物的温度，就会发现白霜。下列说法正确的是（ ）
A．霜是周围空气中的水蒸气遇冷液化形成的
B．水蒸气形成白霜时吸收了热量
C．冰中加盐提高了冰的熔点
D．如果不加盐，则罐底出现小水珠而不是白霜
4．（3分）小明课间漫步在校园的林荫大道上，看到树荫下有许许多多的光斑，有的光斑是圆形的（ ）
A．山的“倒影”B．苹果的影子
C．筷子“弯折”D．手指“放大”
5．（3分）2023年1月14日，第36届西安城墙灯会启幕，庄重的城墙在灯光的映照下，过年的喜庆感热烈而浓郁，城墙上游客如织（ ）

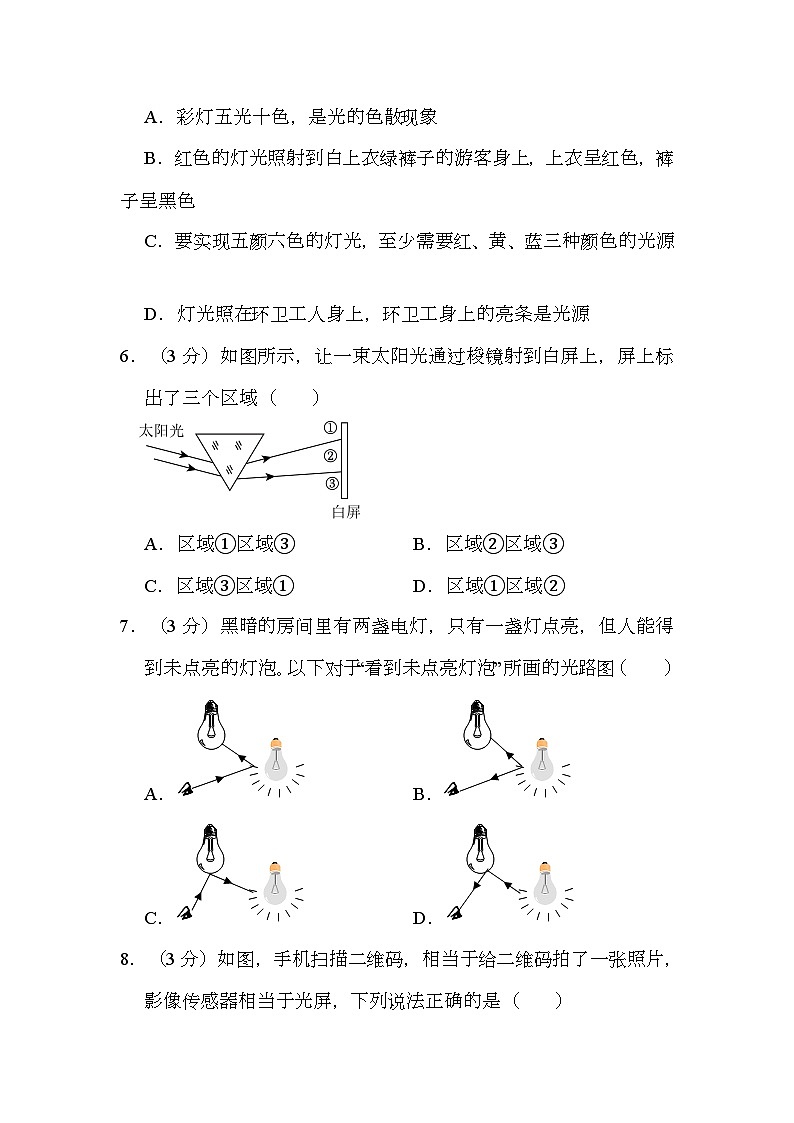

A．彩灯五光十色，是光的色散现象
B．红色的灯光照射到白上衣绿裤子的游客身上，上衣呈红色，裤子呈黑色
C．要实现五颜六色的灯光，至少需要红、黄、蓝三种颜色的光源
D．灯光照在环卫工人身上，环卫工身上的亮条是光源
6．（3分）如图所示，让一束太阳光通过梭镜射到白屏上，屏上标出了三个区域（ ）
A．区域①区域③B．区域②区域③
C．区域③区域①D．区域①区域②
7．（3分）黑暗的房间里有两盏电灯，只有一盏灯点亮，但人能得到未点亮的灯泡。以下对于“看到未点亮灯泡”所画的光路图（ ）
A．B．
C．D．
8．（3分）如图，手机扫描二维码，相当于给二维码拍了一张照片，影像传感器相当于光屏，下列说法正确的是（ ）
A．二维码的黑色部分反射所有色光
B．扫码时二维码要位于摄像头二倍焦距以外
C．要使屏幕上二堆码的像变小，只需将二维码靠近凸透镜
D．影像传感器上成的是正立缩小的实像
9．（3分）对下列各图中的物理现象描述正确的是（ ）
A．甲图中所示的温度计读数方式会导致读数偏小
B．乙图中水刚停止沸腾后往瓶底浇上冷水，水又重新沸腾，说明液体的沸点随气压降低而升高
C．丙图中注射器里面装有乙醚蒸气，向左推动活塞会出现液态乙醚，说明利用压缩体积的方法可以使气体液化
D．丁图中蜡烛熔化的过程中温度保持不变
10．（3分）甲、乙两物体从同一地点同时向相同方向做直线运动，其s﹣t图象如图所示，由图象可知（ ）
A．两物体在15～20s内都做匀速运动，且v甲＜v乙
B．两物体在0～10s内都做匀速运动，且v甲＞v乙
C．两物体在15s末相遇，且第15s时v甲＝v乙
D．两物体在20s末相遇，且0～20s内通过的路程相等
二、填空题（共11小题，每空1分，每图2分，计28分）
11．（2分）最近巴西设计师将3D打印技术与医用B超相结合，给准妈妈腹中胎儿打印了1：1的3D模型（如图），作为孩子成长的记录 （选填“超声波”或“次声波”），这种波 在真空中传播。（选填“能”或“不能”）。
12．（3分）自然界中的水循环是通过水的物态变化实现的。地面上江、河、湖、海中的水在太阳的照射下不断 成水蒸气，流动的水蒸气遇到冷的空气后 成小水滴或直接 成小冰晶，形成雨水，汇集到江、河、湖、海中。
13．（3分）清晨阳光与水面成30°角照射到平静的湖面上，则反射角为 ；当阳光逐渐升起时，入射角将 （选填“增大”或“减小”）；在太阳升起的过程中，湖边小树的影子长度将 （选填“变长”或“变短”）。
14．（2分）在森林中旅游时，导游会提醒你，不要随意丢弃饮料瓶。这是由于下雨时瓶内灌了雨水后 （选填“凸透镜”或“凹透镜”），太阳出来后，它对光线有 作用，可能会引起森林火灾。
15．（3分）上物理课时同学们能从不同角度看到黑板上的板书，这是因为光在黑板上发生 （选填“镜面”或“漫”）反射，这种反射 （选填“遵循”或“不遵循”）光的反射定律。当教室外出现嘈杂的声音，我们总会关上门窗，这是在 减弱噪声（选填“声源处”“传播途径中”或“人耳处”）。
16．（3分）如图所示，平面镜竖直放置在水平面上，一支直立的铅笔从平面镜前50cm处，经过2s，铅笔与它的像之间的距离为 m，若平面镜沿竖直位置向上移动，则镜中的像 （选填“向上”、“向下”或“不”）移动；若平面镜版时针转到图中虚线位置，铅笔的像将与铅笔 （选填“垂直”或“不垂直”）。
17．（3分）如图所示，一束光在空气和玻璃两种介质的界面上同时发生反射和折射的现象，其中折射光线是 ，反射角等于 度，分界面的 侧是玻璃。
18．（2分）随着科技实力的不断提升，我国逐渐由一个航天大国向航天强国迈进。中国空间站绕地球一周的时间大约是一个半小时，每天大约要绕行地球15至16周。中国自制货运飞船天舟七号”在海南文昌颐利发射升空（如图），“天舟七号”与“天宫二号”空间实验室顺利完成自动交会对接，并送去6t重的补给。对接后，“天舟七号”是 的，以文昌为参照物“天舟七号”是 的（填“静止”或“运动”）。
19．（3分）芯片（如图甲所示）是电子设备的心脏和大脑，为了实现我国芯片的自主可控，某种光刻机的原理和照相机的原理相似。如图乙所示，光刻机在工作时，再用紫外线光束透过事先设计好集成电路图的镂空掩模，经过凸透镜去照射下面的砖片，电路图梁就转移到了硅片表面的光刻胶上。
紫外线通过镂空掩体后经过凸透镜成一个倒立 （选填“缩小”或“放大”）的实像，但我国现有技术还不能完成5nm光刻机的制造，想让我国制造的光刻机成像更小应该使镂空掩模 （选填“远离”或“靠近”）凸透镜，或者更换焦距更 （选填“小”或“大”）的透镜。
20．（2分）如图所示，是两条光线经过凹透镜的光路图，请分别画出对应的入射光线和折射光线。
21．（2分）如图中，牙医借助平面镜观察牙齿的背面，请在图乙中画出能反映此过程的光路图。
三、实验与探究题（共4小题，每空1分，计26分）
22．（4分）完成下列有关问题。
（1）如图甲所示，温度计的示数为 ℃；
（2）如图乙所示，所测物体的长度是 cm；
（3）如图丙所示，秒表的示数为 s；
（4）如图丁所示，敲响右边的音叉，左边完全相同的音叉也会发声 。
23．（8分）小诺看到妈妈炖汤时，先用大火加热，汤沸腾后调为小火
（1）组装实验装置时，应当先调整图甲石棉网的高度，在调整时应该 （选填“点燃”或“不点燃”）酒精灯，观察到如图1中 （选填“丙”或“丁”）图所示的现象时，说明此时水尚未沸腾。
（2）小诺同学点燃酒精灯，待水温升至90℃时，每隔1min在表格内记录温度计示数。
（3）从数据可知，水的沸点为 ℃，妈妈在水沸腾后给水中放一个有水的炖盅，持续加热 （选填“会”或“不会”）沸腾。
（4）某实验小组用相同的装置在相同环境中先后做了四次实验，绘出图乙中a、b、c、d四条图线，根据四条图线可总结出沸腾的特点是 ；通过分析，你认为图线a、c两次实验选取的物质种类是 （选填“相同”或“不同”），理由是 ，造成加热时间t1＜t2的原因可能是 。
24．（6分）如图是某小组做“探究平面镜成像特点”的实验，回答有关问题。
（1）小刘在玻璃板的前面放一支点燃的蜡烛A，在玻璃板的后面放一支没有点燃的蜡烛B，对蜡烛A和B的要求是要 （选填“完全相同”或“可以不相同”），其目的是为了方便得到像与物 这个结论；
（2）用玻璃板代替不透明的平面镜，目的是 。
（3）在寻找蜡烛像的位置时，小刘在桌面上移动后面的蜡烛B，发现蜡烛A的像有重影 。
（4）寻求老师帮助后得知，玻璃板两面，有一面是有反光涂层而另一面没有反光涂层。做实验时将 （选填“有”或“无”）涂层的一面朝向物体就可以避免（3）中出现的困扰。
（5）实验中记录数据如图乙所示，测量了物距和像距发现像距总是比物距少0.5cm，小组激烈讨论后得到结果： 。
25．（8分）小滨在探究“凸透镜成像规律实验”时，将点燃的蜡烛、凸透镜、光屏依次摆放如图乙所示。
（1）如图甲所示，让凸透镜正对平行光，调整光屏到凸透镜的距离，则该凸透镜的焦距f＝ cm。
（2）实验时，应首先调节烛焰和光屏的中心位于凸透镜的 上。
（3）改变烛焰在透镜前的位置，移动光屏在图乙位置时，正好成最清晰的像 、 的实像，利用此原理制成了 （选填“照相机”或“投影仪”）。
（4）如图乙保持蜡烛和光屏位置不变，移动凸透镜到 cm刻度线处能再次在光屏上得到清晰的像。
（5）光屏上出现清晰的像时，当他将 （选填“近视”或“远视”）眼镜放在烛焰和透镜之间，光屏上清晰的像变得模糊了，再将光屏靠近透镜再次出现清晰的像。
（6）利用凸透镜在光屏上已得到蜡烛清晰的像，若此时有一只虫子停在透镜的下半部分，则光屏上的 。
A.上半部分有虫子的像
B.下半部分有虫子的像
C.烛焰的像不完整
D.烛焰的像完整且变暗
四、综合计算题（共2题，计16分。）
26．（8分）如图，重庆轨道2号线在李子坝站“穿”居民楼而过，山城的复杂地形造就了全国绝无仅有的震撼景象。吸引众多游客至此来“打卡”。若某辆空载列车长度100m，求：
（1）该列车经过一位在站台上静止站立的乘客需要多少时间；
（2）某位游客张大哥测出该列车完全穿过居民楼的过程中所花的时间为18s，由此可知该居民楼长度为多少；
（3）根据以上信息计算该空载列车穿楼过程中“完全隐没”在楼中的持续时间。（行车途中列车为停靠站点）
27．（8分）熙熙乘坐一辆速度为20m/s的小轿车迅速驶向一座山崖，某一时刻鸣笛后，汽车继续行驶了80m听到回声，司机第二次鸣笛，经过2s听到回声。计算：
（1）第一次鸣笛经过多长时间能听到回声；
（2）第一次鸣笛时距离山崖的距离；
（3）听到两次回声的时间间隔。
2023-2024学年陕西省西安市高新一中八年级（上）期末物理试卷
参考答案与试题解析
一、选择题（共10小题，每小题3分，计30分。每小题给出的四个选项中，只有一个选项符合题意）
1．（3分）下列所估测的数据中最接近实际的是（ ）
A．教室的高度约为1.5m
B．人体感觉舒适的温度约为37℃
C．物理课本的长度约为26000μm
D．脉搏跳动一次的时间间隔约为1s
【答案】D
【解答】解：A.教室的高度约为3m，故A不符合实际；
B.人体感觉舒适的温度约为25℃，故B不符合实际；
C.物理课本的长度约为26cm＝260000μm，故C不符合实际；
D.脉搏跳动一次的时间间隔约为1s，故D符合实际。
故选：D。
2．（3分）如图所示，是运动会比赛场上同学们敲鼓为运动健儿们加油的场景。下列分析正确的是（ ）
A．鼓声主要是由空气振动产生的
B．鼓声传播不需要介质
C．使用不同的力度敲击鼓面，鼓发出声音的响度不同
D．鼓鼓声随着响度的增加，传播速度加快，从而传的更远
【答案】C
【解答】解：A．鼓声主要是由鼓皮振动产生的；
B．鼓声传播需要介质；
C．使用不同的力度敲击鼓面，鼓发出声音的响度不同；
D．鼓声随着响度的增加，声音大从而传的更远。
故选：C。
3．（3分）如图将冰块放于易拉罐中并加入适量的盐，用筷子搅拌大约半分钟，用温度计测量罐中冰与盐水混合物的温度，就会发现白霜。下列说法正确的是（ ）
A．霜是周围空气中的水蒸气遇冷液化形成的
B．水蒸气形成白霜时吸收了热量
C．冰中加盐提高了冰的熔点
D．如果不加盐，则罐底出现小水珠而不是白霜
【答案】D
【解答】解：A、霜是周围空气中的水蒸气遇冷凝华形成的；
B、水蒸气形成白霜时放出热量；
C、冰中加盐后更容易熔化，故C错误；
D、如果不加盐，冰水混合物的温度为0℃，而会液化为小水珠。
故选：D。
4．（3分）小明课间漫步在校园的林荫大道上，看到树荫下有许许多多的光斑，有的光斑是圆形的（ ）
A．山的“倒影”B．苹果的影子
C．筷子“弯折”D．手指“放大”
【答案】B
【解答】解：树阴下光斑属于小孔成像，是由光的直线传播形成的；
A、山的“倒影”属于平面镜成像，与树阴下光斑的形成原理不同；
B、苹果的影子是由于光的直线传播形成的，故B符合题意；
C、筷子“弯折”是由光的折射形成的，故C不符合题意；
D、手指“放大”属于凸透镜成像，与树阴下光斑的形成原理不同。
故选：B。
5．（3分）2023年1月14日，第36届西安城墙灯会启幕，庄重的城墙在灯光的映照下，过年的喜庆感热烈而浓郁，城墙上游客如织（ ）
A．彩灯五光十色，是光的色散现象
B．红色的灯光照射到白上衣绿裤子的游客身上，上衣呈红色，裤子呈黑色
C．要实现五颜六色的灯光，至少需要红、黄、蓝三种颜色的光源
D．灯光照在环卫工人身上，环卫工身上的亮条是光源
【答案】B
【解答】解：A、彩灯五光十色，并没有发生色散现象；
B、红色的灯光照射到白上衣绿裤子的游客身上，绿色裤子不能反射红光呈黑色；
C、要实现五颜六色的灯光、绿、蓝三种颜色的光源；
D、灯光照在环卫工人身上，不是光源。
故选：B。
6．（3分）如图所示，让一束太阳光通过梭镜射到白屏上，屏上标出了三个区域（ ）
A．区域①区域③B．区域②区域③
C．区域③区域①D．区域①区域②
【答案】C
【解答】解：太阳光经三棱镜后发生色散，图中位置从上到下依次呈现红、橙、黄、绿、蓝、靛；
红光之外是红外线，红外线的热效应很强，即在③；
紫光之外是紫外线，紫外线能使荧光物质发光，即在①。
故选：C。
7．（3分）黑暗的房间里有两盏电灯，只有一盏灯点亮，但人能得到未点亮的灯泡。以下对于“看到未点亮灯泡”所画的光路图（ ）
A．B．
C．D．
【答案】D
【解答】解：点亮的灯泡属于光源，会发出光线，使光线进入人的眼睛。
故选：D。
8．（3分）如图，手机扫描二维码，相当于给二维码拍了一张照片，影像传感器相当于光屏，下列说法正确的是（ ）
A．二维码的黑色部分反射所有色光
B．扫码时二维码要位于摄像头二倍焦距以外
C．要使屏幕上二堆码的像变小，只需将二维码靠近凸透镜
D．影像传感器上成的是正立缩小的实像
【答案】B
【解答】解：
A、二维码的黑色部分吸收所有色光；
BD、手机摄像头相当于凸透镜，凸透镜成倒立，所以，故B正确；
C、如果要让像变小一些，物远像近像变小，应将二维码远离凸透镜。
故选：B。
9．（3分）对下列各图中的物理现象描述正确的是（ ）
A．甲图中所示的温度计读数方式会导致读数偏小
B．乙图中水刚停止沸腾后往瓶底浇上冷水，水又重新沸腾，说明液体的沸点随气压降低而升高
C．丙图中注射器里面装有乙醚蒸气，向左推动活塞会出现液态乙醚，说明利用压缩体积的方法可以使气体液化
D．丁图中蜡烛熔化的过程中温度保持不变
【答案】C
【解答】解：A．甲图中所示的温度计读数是俯视，故A错误；
B．乙图中装有刚停止沸腾的水的烧瓶底部被浇上冷水后，液体表面的气压减小，说明水的沸点在气压减小后降低了。
C．丙图中注射器里面装有乙醚蒸气，会出现液态乙醚，故C正确；
D．丁图中蜡烛是非晶体，没有固定的熔点。
故选：C。
10．（3分）甲、乙两物体从同一地点同时向相同方向做直线运动，其s﹣t图象如图所示，由图象可知（ ）
A．两物体在15～20s内都做匀速运动，且v甲＜v乙
B．两物体在0～10s内都做匀速运动，且v甲＞v乙
C．两物体在15s末相遇，且第15s时v甲＝v乙
D．两物体在20s末相遇，且0～20s内通过的路程相等
【答案】B
【解答】解：
A、甲物体在15～20s内的图象是一条和时间轴平行的直线，故A错误；
B、由图象看出两物体在0～10s内的图象是一条斜线，且在相同时间内甲物体通过的路程大于乙物体通过的路程甲＞v乙，故B正确；
C、由图象看出两物体在15s末相遇，乙还在匀速运动，故C错；
D、由图象看出两物体在15s末相遇，0～20s内通过乙通过的路程大于甲。
故选：B。
二、填空题（共11小题，每空1分，每图2分，计28分）
11．（2分）最近巴西设计师将3D打印技术与医用B超相结合，给准妈妈腹中胎儿打印了1：1的3D模型（如图），作为孩子成长的记录 超声波 （选填“超声波”或“次声波”），这种波 不能 在真空中传播。（选填“能”或“不能”）。
【答案】见试题解答内容
【解答】解：B超是超声波的应用，说明声音可以传递信息。
故答案为：超声波；不能。
12．（3分）自然界中的水循环是通过水的物态变化实现的。地面上江、河、湖、海中的水在太阳的照射下不断 汽化 成水蒸气，流动的水蒸气遇到冷的空气后 液化 成小水滴或直接 凝华 成小冰晶，形成雨水，汇集到江、河、湖、海中。
【答案】汽化；液化；凝华。
【解答】解：地面上江、河、湖、海中的水在太阳的照射下不断汽化成水蒸气，形成雨水、河、湖、海中。
故答案为：汽化；液化。
13．（3分）清晨阳光与水面成30°角照射到平静的湖面上，则反射角为 60° ；当阳光逐渐升起时，入射角将 减小 （选填“增大”或“减小”）；在太阳升起的过程中，湖边小树的影子长度将 变短 （选填“变长”或“变短”）。
【答案】60°；减小；变短。
【解答】解：（1）太阳光与水面成30°角，所以入射角为90°﹣30°＝60°；
随着时间的推移，太阳越升越高，则入射角逐渐减小；
（2）在太阳升起的过程中，太阳光与水面的夹角逐渐变大，所以湖边小树的影子长度将逐渐变短。
因为早晨的太阳光线与水面的夹角小，所以对同一物体。
故答案为：60°；减小。
14．（2分）在森林中旅游时，导游会提醒你，不要随意丢弃饮料瓶。这是由于下雨时瓶内灌了雨水后 凸透镜 （选填“凸透镜”或“凹透镜”），太阳出来后，它对光线有 会聚 作用，可能会引起森林火灾。
【答案】见试题解答内容
【解答】解：因为瓶内灌了雨水后，瓶中水的形状是中间厚，符合凸透镜的形状特点，如果热量集中，造成火灾。
故答案为：凸透镜；会聚。
15．（3分）上物理课时同学们能从不同角度看到黑板上的板书，这是因为光在黑板上发生 漫 （选填“镜面”或“漫”）反射，这种反射 遵循 （选填“遵循”或“不遵循”）光的反射定律。当教室外出现嘈杂的声音，我们总会关上门窗，这是在 传播途径中 减弱噪声（选填“声源处”“传播途径中”或“人耳处”）。
【答案】见试题解答内容
【解答】解：教室里各个位置的同学都能看到黑板上的字，说明光向各个方向反射；漫反射同样遵守光的反射定律。
教室外面出现嘈杂的声音时，我们总是关上门窗。
故答案为：漫；遵循。
16．（3分）如图所示，平面镜竖直放置在水平面上，一支直立的铅笔从平面镜前50cm处，经过2s，铅笔与它的像之间的距离为 92 m，若平面镜沿竖直位置向上移动，则镜中的像 不 （选填“向上”、“向下”或“不”）移动；若平面镜版时针转到图中虚线位置，铅笔的像将与铅笔 垂直 （选填“垂直”或“不垂直”）。
【答案】92；不；垂直。
【解答】解：若铅笔以2cm/s速度向平面镜靠近，同时像也以2cm/s速度垂直向平面镜靠近，当铅笔以3cm/s的速度向平面镜靠近时，2s后物距为50cm﹣4cm＝46cm，7s后铅笔与镜中的像相距46cm+46cm＝92cm；
若平面镜沿竖直位置向上移动，由于像与物体关于镜面是对称的；
若平面镜顺时针转图中虚线位置，铅笔与平面镜的夹角为45°，此时平面镜将铅笔与像的夹角平分。
故答案为：92；不；垂直。
17．（3分）如图所示，一束光在空气和玻璃两种介质的界面上同时发生反射和折射的现象，其中折射光线是 OG ，反射角等于 30 度，分界面的 左 侧是玻璃。
【答案】见试题解答内容
【解答】解：由图可知，∠BOE＝60°，而∠COF＝30°，
根据反射角等于入射角，所以CD为法线，
而折射光线和入射光线分别位于法线两侧，
则OG一定为折射光线，EO为入射光线。
由图可知，折射角为：∠GOD＝45°，折射角大于入射角。
所以这束光线是由玻璃进入空气。
所以AB左侧是玻璃。
故答案为：OG；30；左。
18．（2分）随着科技实力的不断提升，我国逐渐由一个航天大国向航天强国迈进。中国空间站绕地球一周的时间大约是一个半小时，每天大约要绕行地球15至16周。中国自制货运飞船天舟七号”在海南文昌颐利发射升空（如图），“天舟七号”与“天宫二号”空间实验室顺利完成自动交会对接，并送去6t重的补给。对接后，“天舟七号”是 静止 的，以文昌为参照物“天舟七号”是 运动 的（填“静止”或“运动”）。
【答案】静止；运动。
【解答】解：对接后，以“天宫二号”为参照物，所以是静止的；
以文昌为参照物，“天舟七号”的位置发生了改变。
故答案为：静止；运动。
19．（3分）芯片（如图甲所示）是电子设备的心脏和大脑，为了实现我国芯片的自主可控，某种光刻机的原理和照相机的原理相似。如图乙所示，光刻机在工作时，再用紫外线光束透过事先设计好集成电路图的镂空掩模，经过凸透镜去照射下面的砖片，电路图梁就转移到了硅片表面的光刻胶上。
紫外线通过镂空掩体后经过凸透镜成一个倒立 缩小 （选填“缩小”或“放大”）的实像，但我国现有技术还不能完成5nm光刻机的制造，想让我国制造的光刻机成像更小应该使镂空掩模 远离 （选填“远离”或“靠近”）凸透镜，或者更换焦距更 大 （选填“小”或“大”）的透镜。
【答案】缩小；远离；大
【解答】解：镂空掩膜到凸透镜光心的距离u应该满足u＞2f，紫外线通过镂空掩体后经过凸透镜成的像是倒立；
想让我国制造的光刻机成像更小，需要增大物距，故应该使镂空掩模远离凸透镜。
故答案为：缩小；远离；大。
20．（2分）如图所示，是两条光线经过凹透镜的光路图，请分别画出对应的入射光线和折射光线。
【答案】见试题解答内容
【解答】解：
延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，由此画出对应的入射光线和折射光线
21．（2分）如图中，牙医借助平面镜观察牙齿的背面，请在图乙中画出能反映此过程的光路图。
【答案】见试题解答内容
【解答】解：先作出牙齿A关于平面镜的对称点A′，即像的位置，即为入射点，OB为反射光线
三、实验与探究题（共4小题，每空1分，计26分）
22．（4分）完成下列有关问题。
（1）如图甲所示，温度计的示数为 ﹣7 ℃；
（2）如图乙所示，所测物体的长度是 2.10 cm；
（3）如图丙所示，秒表的示数为 278 s；
（4）如图丁所示，敲响右边的音叉，左边完全相同的音叉也会发声 声音可以传递能量 。
【答案】（1）﹣7；（2）2.10；（3）278；（4）声音可以传递能量。
【解答】解：（1）图中温度计的分度值是0.5℃，温度计的显示刻度是下面为10；表明液柱的高度在5℃的下面；
（2）刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.2cm＝1mm，铅笔左侧与零刻线对齐，所以物体的长度为L＝2.10cm；
（3）由图可知，小表盘短针指示的是分钟，指针在6min和5min之间，大表盘指针在转第二圈，大盘的分度值是0.6s，因此秒表读数为4min38s＝278s；
（4）由图可知，当敲响右边的音叉，所以说明左边完全相同的音叉发生了振动，证明声音是通过空气传播给左边的音叉的，也说明了声能传递能量。
故答案为：（1）﹣7；（2）4.10；（4）声音可以传递能量。
23．（8分）小诺看到妈妈炖汤时，先用大火加热，汤沸腾后调为小火
（1）组装实验装置时，应当先调整图甲石棉网的高度，在调整时应该 点燃 （选填“点燃”或“不点燃”）酒精灯，观察到如图1中 丁 （选填“丙”或“丁”）图所示的现象时，说明此时水尚未沸腾。
（2）小诺同学点燃酒精灯，待水温升至90℃时，每隔1min在表格内记录温度计示数。
（3）从数据可知，水的沸点为 99 ℃，妈妈在水沸腾后给水中放一个有水的炖盅，持续加热 不会 （选填“会”或“不会”）沸腾。
（4）某实验小组用相同的装置在相同环境中先后做了四次实验，绘出图乙中a、b、c、d四条图线，根据四条图线可总结出沸腾的特点是 继续吸热，温度保持不变 ；通过分析，你认为图线a、c两次实验选取的物质种类是 相同 （选填“相同”或“不同”），理由是 沸点相同 ，造成加热时间t1＜t2的原因可能是 液体的质量不同 。
【答案】（1）点燃；丁；（3）99；不会；（4）继续吸热，温度保持不变；相同；沸点相同；液体的质量不同。
【解答】解：（1）加热时要用酒精灯的外焰进行加热，所以安装器材时，以便确定铁圈的位置；
（2）丙图气泡在上升过程中体积逐渐增大，是沸腾时的图象，体积逐渐减小；
（3）液体沸腾时温度不变，这个不变的温度叫沸点，水的沸点为99℃，温度不变；
大煲内的水由于被炉火持续加热，温度达到沸点而沸腾，炖盅中的汤也会达到沸点，没有温度差，炖盅中的汤达到沸点，故不会沸腾；
（4）由图可知，沸腾时，温度保持不变；
由图线a、c可知，则它们物质种类相同；
在加热条件相同的情况下，液体的质量会影响液体开始沸腾的时间，加热至沸腾的时间的越长。
故答案为：（1）点燃；丁；（3）99；（4）继续吸热；相同；液体的质量不同。
24．（6分）如图是某小组做“探究平面镜成像特点”的实验，回答有关问题。
（1）小刘在玻璃板的前面放一支点燃的蜡烛A，在玻璃板的后面放一支没有点燃的蜡烛B，对蜡烛A和B的要求是要 完全相同 （选填“完全相同”或“可以不相同”），其目的是为了方便得到像与物 大小相等 这个结论；
（2）用玻璃板代替不透明的平面镜，目的是 便于确定像的位置 。
（3）在寻找蜡烛像的位置时，小刘在桌面上移动后面的蜡烛B，发现蜡烛A的像有重影 玻璃板太厚 。
（4）寻求老师帮助后得知，玻璃板两面，有一面是有反光涂层而另一面没有反光涂层。做实验时将 无 （选填“有”或“无”）涂层的一面朝向物体就可以避免（3）中出现的困扰。
（5）实验中记录数据如图乙所示，测量了物距和像距发现像距总是比物距少0.5cm，小组激烈讨论后得到结果： 玻璃板具有一定的厚度 。
【答案】（1）完全相同；大小相等；（2）便于确定像的位置；（3）玻璃板太厚；（4）无；（5）玻璃板具有一定的厚度。
【解答】解：（1）根据实验要求，选择两蜡烛的规格是完全相同的；
（2）用透明的玻璃板代替平面镜，虽然成像不太清晰，同时还能看到代替A的另一个B物体；
（3）厚玻璃板有两个反射面，都会发生反射现象，产生重影，两个像距离越远；
（4）平面镜成像的原理是光的反射，所以应该让反射面正对物体；
（5）玻璃板有一定的厚度，则测量像距的大小时，所以测得的像距变小了。
故答案为：（1）完全相同；大小相等；（3）玻璃板太厚；（5）玻璃板具有一定的厚度。
25．（8分）小滨在探究“凸透镜成像规律实验”时，将点燃的蜡烛、凸透镜、光屏依次摆放如图乙所示。
（1）如图甲所示，让凸透镜正对平行光，调整光屏到凸透镜的距离，则该凸透镜的焦距f＝ 10.0 cm。
（2）实验时，应首先调节烛焰和光屏的中心位于凸透镜的 主光轴 上。
（3）改变烛焰在透镜前的位置，移动光屏在图乙位置时，正好成最清晰的像 倒立 、 放大 的实像，利用此原理制成了 投影仪 （选填“照相机”或“投影仪”）。
（4）如图乙保持蜡烛和光屏位置不变，移动凸透镜到 75 cm刻度线处能再次在光屏上得到清晰的像。
（5）光屏上出现清晰的像时，当他将 远视 （选填“近视”或“远视”）眼镜放在烛焰和透镜之间，光屏上清晰的像变得模糊了，再将光屏靠近透镜再次出现清晰的像。
（6）利用凸透镜在光屏上已得到蜡烛清晰的像，若此时有一只虫子停在透镜的下半部分，则光屏上的 D 。
A.上半部分有虫子的像
B.下半部分有虫子的像
C.烛焰的像不完整
D.烛焰的像完整且变暗
【答案】（1）10.0；（2）主光轴；（3）倒立；放大；投影仪；（4）75；（5）远视；（6）D。
【解答】解：（1）平行于主光轴的光线经凸透镜折射后，会聚在主光轴上一点，焦点到光心的距离是凸透镜的焦距；
（2）为了使像成在光屏中央，应首先调节烛焰和光屏的中心位于凸透镜的主光轴上；
（3）改变烛焰在透镜前的位置，移动光屏在图乙位置时，此时物距2f＞u＝50cm﹣35cm＝15cm＞f、放大的实像；
（4）如图乙保持蜡烛和光屏位置不变，移动凸透镜到75cm刻度线处，像距等于原来的物距，光路是可逆的可知；
（5）光屏上出现清晰的像时，当他将远视眼镜放在烛焰和透镜之间，凸透镜对光线具有会聚作用，要使光屏上再次成清晰的实像；
（6）利用凸透镜在光屏上已得到蜡烛清晰的像，若此时有一只虫子停在透镜的下半部分，但由于会聚的光线比原来减少，故选：D。
故答案为：（1）10.0；（2）主光轴；放大；（4）75；（6）D。
四、综合计算题（共2题，计16分。）
26．（8分）如图，重庆轨道2号线在李子坝站“穿”居民楼而过，山城的复杂地形造就了全国绝无仅有的震撼景象。吸引众多游客至此来“打卡”。若某辆空载列车长度100m，求：
（1）该列车经过一位在站台上静止站立的乘客需要多少时间；
（2）某位游客张大哥测出该列车完全穿过居民楼的过程中所花的时间为18s，由此可知该居民楼长度为多少；
（3）根据以上信息计算该空载列车穿楼过程中“完全隐没”在楼中的持续时间。（行车途中列车为停靠站点）
【答案】（1）该列车经过一位在站台上静止站立的乘客需要5s；
（2）该居民楼长度为260m；
（3）不停靠站点的空载列车穿楼过程中“完全隐没”在楼中的持续时间是3s。
【解答】解：（1）已知空载列车行驶速度v＝72km/h＝20m/s，
由v＝可得
t＝＝＝5s；
（2）由v＝可得
s′＝vt′＝20m/s×18s＝360m，
列车穿过居民楼的路程：
s楼＝s′﹣s车＝360m﹣100m＝260m；
（3）空载列车穿楼过程中“完全隐没”在楼中的路程：
s″＝s楼﹣s车＝260m﹣100m＝60m，
由v＝可得
t″＝＝＝3s。
答：（1）该列车经过一位在站台上静止站立的乘客需要7s；
（2）该居民楼长度为260m；
（3）不停靠站点的空载列车穿楼过程中“完全隐没”在楼中的持续时间是3s。
27．（8分）熙熙乘坐一辆速度为20m/s的小轿车迅速驶向一座山崖，某一时刻鸣笛后，汽车继续行驶了80m听到回声，司机第二次鸣笛，经过2s听到回声。计算：
（1）第一次鸣笛经过多长时间能听到回声；
（2）第一次鸣笛时距离山崖的距离；
（3）听到两次回声的时间间隔。
【答案】（1）第一次鸣笛经过4s时间能听到回声；
（2）第一次鸣笛时距离山崖的距离为720m；
（3）两次回声的时间间隔16s。
【解答】解：（1）第一次鸣笛到能听到回声的时间等于汽车行驶80m需要的时间；
（2）第一次鸣笛后声音在4s内传播的距离与小轿车在3s内行驶距离之和等于第一次鸣笛时距离山崖距离的2倍，s声+s＝2s6，则；
（3）听到第一次鸣笛的回声时小轿车到山崖的距离s1′＝s3﹣s＝720m﹣80m＝640m，
第二次鸣笛后，声音在2s内传播的距离与小轿车在2s内行驶距离之差等于听到第二次鸣笛的回声时小轿车距离山崖距离的3倍声′﹣s′＝2s2，
则此时距离山崖距离，
小轿车行驶的距离Δs＝s1﹣s6＝640m﹣320m＝320m，
两次回声的时间间隔。
答：（1）第一次鸣笛经过4s时间能听到回声；
（2）第一次鸣笛时距离山崖的距离为720m；
（3）两次回声的时间间隔16s。
t/min
0
1
2
3
4
5
6
7
8
t温/℃
90
92
94
96
98
99
99
99
99
t/min
0
1
2
3
4
5
6
7
8
t温/℃
90
92
94
96
98
99
99
99
99
