安徽省合肥市2024年上学期九年级物理期末试题含答案

这是一份安徽省合肥市2024年上学期九年级物理期末试题含答案，共15页。试卷主要包含了选择题，填空题，实验题，计算题等内容，欢迎下载使用。

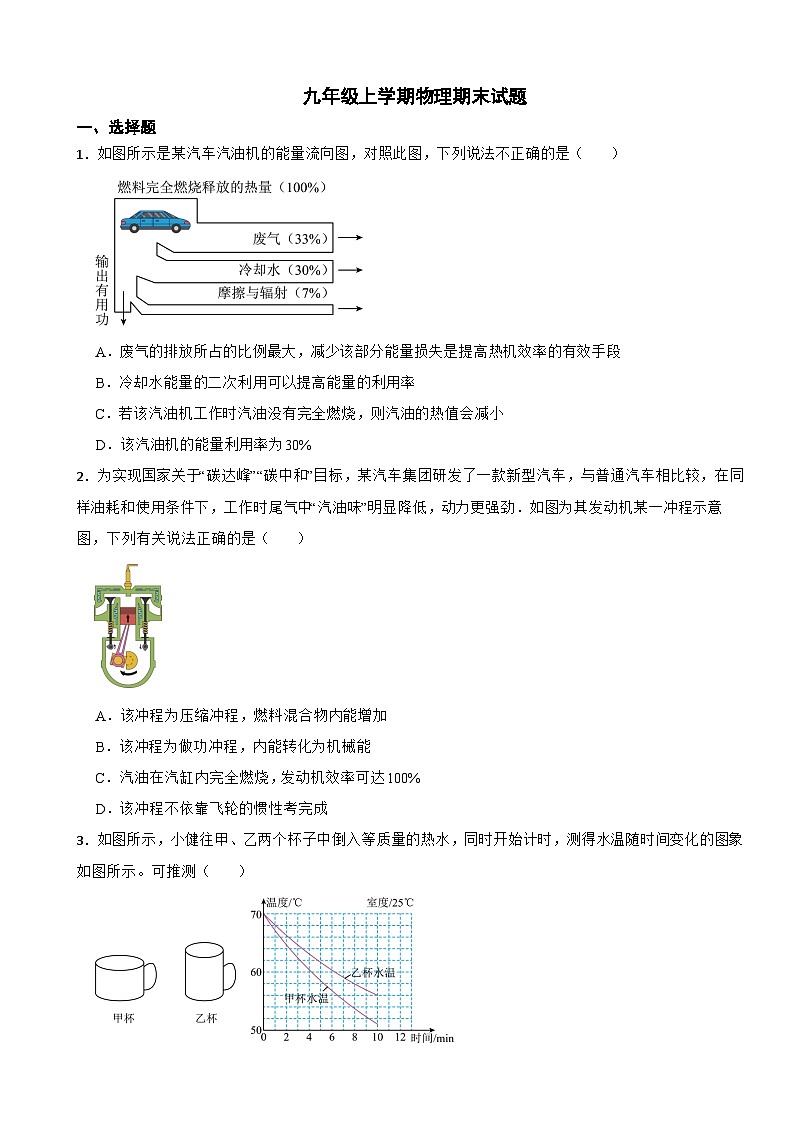

1．如图所示是某汽车汽油机的能量流向图，对照此图，下列说法不正确的是（ ）
A．废气的排放所占的比例最大，减少该部分能量损失是提高热机效率的有效手段
B．冷却水能量的二次利用可以提高能量的利用率
C．若该汽油机工作时汽油没有完全燃烧，则汽油的热值会减小
D．该汽油机的能量利用率为30%
2．为实现国家关于“碳达峰”“碳中和”目标，某汽车集团研发了一款新型汽车，与普通汽车相比较，在同样油耗和使用条件下，工作时尾气中“汽油味”明显降低，动力更强劲．如图为其发动机某一冲程示意图，下列有关说法正确的是（ ）
A．该冲程为压缩冲程，燃料混合物内能增加
B．该冲程为做功冲程，内能转化为机械能
C．汽油在汽缸内完全燃烧，发动机效率可达100%
D．该冲程不依靠飞轮的惯性考完成

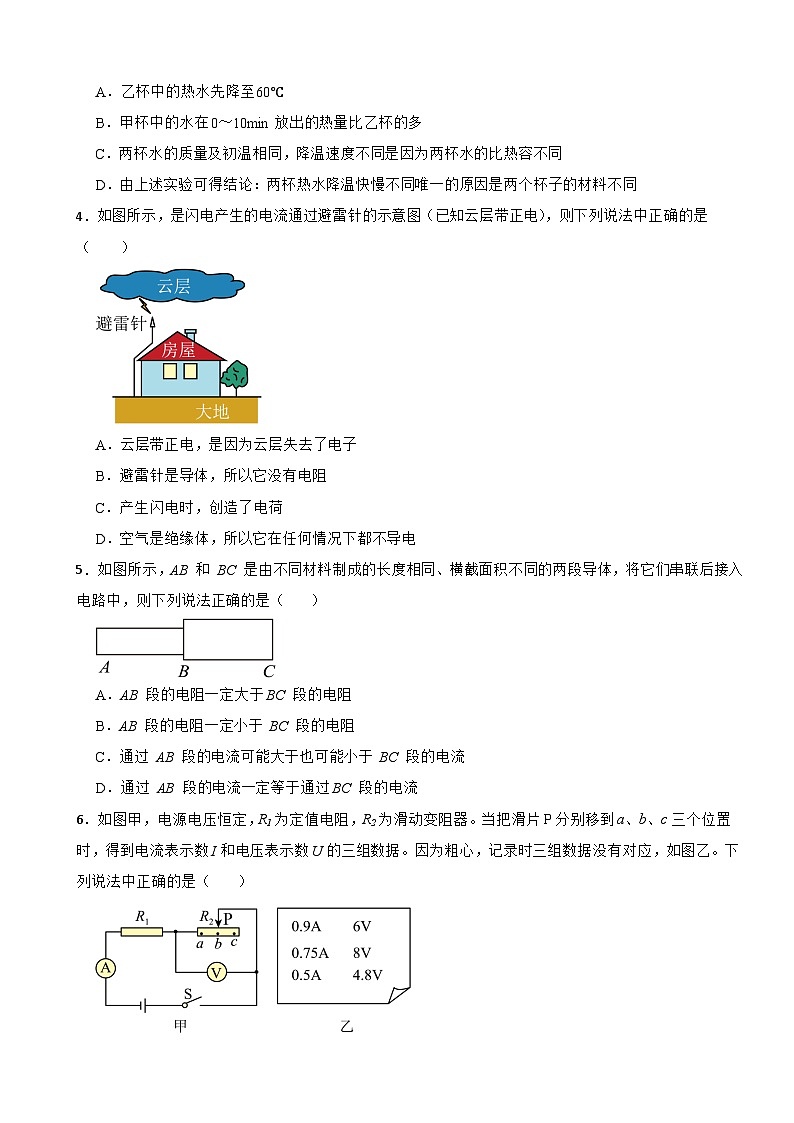

3．如图所示，小健往甲、乙两个杯子中倒入等质量的热水，同时开始计时，测得水温随时间变化的图象如图所示。可推测（ ）
A．乙杯中的热水先降至60℃
B．甲杯中的水在0～10min放出的热量比乙杯的多
C．两杯水的质量及初温相同，降温速度不同是因为两杯水的比热容不同
D．由上述实验可得结论：两杯热水降温快慢不同唯一的原因是两个杯子的材料不同
4．如图所示，是闪电产生的电流通过避雷针的示意图（已知云层带正电），则下列说法中正确的是（ ）
A．云层带正电，是因为云层失去了电子
B．避雷针是导体，所以它没有电阻
C．产生闪电时，创造了电荷
D．空气是绝缘体，所以它在任何情况下都不导电
5．如图所示，AB 和 BC 是由不同材料制成的长度相同、横截面积不同的两段导体，将它们串联后接入电路中，则下列说法正确的是（ ）
A．AB 段的电阻一定大于BC 段的电阻
B．AB 段的电阻一定小于 BC 段的电阻
C．通过 AB 段的电流可能大于也可能小于 BC 段的电流
D．通过 AB 段的电流一定等于通过BC 段的电流
6．如图甲，电源电压恒定，R1为定值电阻，R2为滑动变阻器。当把滑片P分别移到a、b、c三个位置时，得到电流表示数I和电压表示数U的三组数据。因为粗心，记录时三组数据没有对应，如图乙。下列说法中正确的是（ ）
A．电源电压为12V
B．定值电阻的阻值为12Ω
C．c点时电压表示数为6V
D．滑片在c处时，滑动变阻器连入的电阻9.6Ω
7．交通法规规定，驾驶员不系安全带属交通违法行为。某汽车上设置的“安全带指示灯”电路由电源、指示灯、保护电阻、开关、组成。开关为常开开关，即座椅上坐有驾驶员时开关闭合，否则断开；开关为常闭开关，即当驾驶员系好安全带时开关闭合，否则断开。当驾驶员坐在座椅上未系安全带时指示灯亮起，提醒驾驶员系好安全带，驾驶员系好安全带时指示灯熄灭。下列最符合上述要求的电路图是（ ）
A．B．
C．D．
二、填空题
8．如图所示，瓶子里装有少量的水，用力打气，瓶塞向上跳起，瓶内有白雾产生。白雾是水蒸气 （填物态变化名称）形成的。可见瓶内气体通过对瓶塞 ，导致内能减小温度降低；其能量转化情况与四冲程汽油机的 冲程相同。
9．如图所示电路，电源电压为3V，小灯泡 L1和L2的连接方式为 联；L1两端的电压为 V；若L1损坏，则L2 （填“能”或“不能”）正常发光．
10．图甲所示电路中，当闭合开关后，两个电压表指针偏转角度相同，指针位置如图乙所示。电阻R1、R2的阻值之比为 。
11．有一段导体，当两端电压为6V时，通过它的电流为1A，这段导体的电阻是 Ω；若所加电压增大到12V时，通过它的电流为 A；若所加的电压为零时，这段导体的电阻为 Ω。
12．有一箱木炭，其质量是20kg，木炭热值为3.4×107J/kg。若用掉一半，剩下的木炭的热值是 ，完全燃烧剩下的木炭最多可放出热量 J；用这些木炭将水烧开是用 方式改变水的内能。
13．五一假期，小明去看望外婆，陪伴外婆5天后返回，发现家中电能表示数由 变为如图所示示数，经检查，家中除电视机和数字机顶盒处于待机状态，其它用电器均已关闭，则电视机和数字机顶盒待机状态下总功率为 W，在此期间，电能表指示灯闪烁 次，消耗的电能可供定功率为15W的台灯正常工作 h，请从节约电能的角度提出一条合理的建议： 。
14．小华用电能表测量家中电热水器的热效率，他断开家中的其他用电器，仅让电热水器工作，40min把质量为40kg、初温为20℃的水加热到45℃，水吸收的热量是 J；此过程中标有“3000imp/（kW·h）”字样的电能表闪烁了4000次，则该热水器的效率为 。
15．如图所示为一只“6V1.5W”小灯泡的电流随电压变化的关系图象，若把这样的三只灯泡串联起来接在12V的电源上，则每只小灯泡的电阻为 Ω；整个电路消耗的功率为 W，若把这样的三只灯泡并联起来接在6V的电源上，整个电路消耗的功率为 。
16．春天百花争艳花香袭人，“花香袭人”是 现象，树叶上两滴水珠接触时，能自动结合成一滴较大的水珠，这一事实说明分子间存在 ；干燥的秋李，用塑料梳子梳头，发现越梳头发越蓬松，同时梳子还能吸引碎纸屑。前者是因为头发带同种电荷互相 ，后者是因为带电体具有 的性质。
17．如图所示的电路中，滑动变阻器连入电路的电阻丝是 段（选填“aP”、“Pb”或“ab”），滑动变阻器向右移，灯亮度 （选填“变亮”、“变暗”或“不变”）。
三、实验题
18．某物理实验小组用如图甲中所示的装置比较水和煤油的吸热本领。
（1）加热前，在一个烧杯中倒入240mL的水，为了使水和煤油的质量相同，需要在另一个相同烧杯中倒入 240mL的煤油（选填“大于”、“小于”或“等于”）（ρ水＝1.0/cm3，ρ煤油＝0.9/cm3）；
（2）用两个相同规格的电加热器来加热水和煤油，每隔1min记录一次温度，整个实验操作无误，图乙中，若图线b反映水的温度随时间的变化规律，则图线 可以反映煤油的温度随时间的变化规律（选填“a”、“b”、“c”或“d”）；
（3）实验中，是通过比较 来间接反映水和煤油吸收热量的多少（选填“加热时间”或“温度变化”）；
（4）同时停止加热，在相同质量的水和煤油温度降低的过程中，水放出的热量与降低的温度之比 （选填“大于”、“小于”或“等于”）煤油放出的热量与降低的温度之比。
19．在“探究电流与电压关系”的实验中，如下图所示是某实验小组设计的电路，电源电压保持不变。
（1）请用笔画线代替导线，在图中完成电路连接，要求滑片向端滑动时，电流表的示数变小；（导线不能交叉）
（2）连完电路，检查无误后，闭合开关，测得五组数据，如下表所示：
请根据表的数据在下图中绘制出定值电阻的关系图像；
（3）由图像可得：实验中所用定值电阻的阻值为 ；实验结论：在电阻一定的情况下，通过导体的电流与导体两端的电压成 比；
（4）结合所测数据分析，实验中所用的滑动变阻器的最大阻值不小于 ；
（5）某小组实验后，记录的数据下下表，分析数据发现表格中的电流与电压不成正比，检查两电表均无故障，你认为可能的原因是： ；
20．小聪同学用伏安法测电阻，实验电路图如图甲所示。
（1）首先按照甲图连接好电路 ；
（2）小聪同学按图甲所示的实验电路图连接电路后，进行实验的过程中，发现电流表和电压表示数都比较大，无论怎么移动滑动变阻器的滑片，两表示数都不变化，原因可能是 ；
（3）小聪同学重新按图甲所示的实验电路图正确连接电路，进行实验，某次实验中电压表示数如图丙所示，电流表示数如图丁所示，被测电阻Rx= Ω；
（4）实验过程中电流表突然烧坏，不能正常使用了，他想出一个方法，应用现有的器材，也能测出电阻Rx的阻值。实验步骤如下：
①将滑动变阻器滑到a端，闭合开关S读出电压表的读数，记为U1；
② ，闭合开关S，读出电压表的读数，记为U2；
③读出滑动变阻器的最大值R；
④则被测电阻Rx的阻值为：Rx= （写出表达式）。
四、计算题
21．如图所示，已知R1=9Ω，先闭合S，断开S1时电压表的示数为1.8V，再闭合S1时，电压表的示数为2.7V。整个实验过程中电源电压不变，求：
（1）电源电压；
（2）被测电阻R2的阻值。
22．电磁炉是一种高效、方便、卫生的新型灶具，为了研究电磁炉，小锋同学首先观察了家中的电能表，看到电能表的铭牌上标有“ 220V 10（20）A”和“3000r/kW·h”字样。然后小锋关闭了家中其他用电器，只把电磁炉接入电路中，10min内电能表转盘转了900转。求；
（1）电磁炉消耗的电能是多少J?
（2）电磁炉的实际功率多少W?
（3）此电能表允许接入用电器的总功率不能超过多少?
23．垃圾分类看似小事，实则是“大事”，它体现了一座城市的社会文明水平。我国生活垃圾分类工作已取得阶段性进展，46个重点城市生活垃圾分类已覆盖7700多万家庭。为了有效处理这些垃圾，某垃圾焚烧发电厂日处理垃圾，垃圾的平均热值。求：
（1）垃圾完全燃烧产生的热量；
（2）这些热量相当于多少t煤完全燃烧所产生的热量？（）
（3）若垃圾完全燃烧产生热量的被水吸收，则能使初温为的水温度升高到多少？[大气压为一个标准大气压，水的比热容]
答案
【解析】【解答】A、废气会带走一部分能量，所以减少该部分能量损失可以有效的提高热机效率，故A不符合题意；
B、冷却水会带走一部分能量，二次利用可以提高能量的利用率，故B不符合题意；
C、热值是燃料的一种属性，汽油即使没有完全燃烧，汽油的热值也是一定的，故C符合题意；
D、该汽油机的热机效率η=100%-33%-30%-7%=30%，故D不符合题意；
故答案为C。
【分析】减少废气带走的能量可以有效的提高热机效率；二次利用可以提高能量的利用率；热值是燃料的一种属性，与燃料的多少无关；根据能量守恒，已知能量损失，可求输出的有用功。
【解析】【解答】AB、由图可知，活塞向上运行，两个气门都关闭，气缸容积减小，是压缩冲程，此冲程中机械能转化为了内能，在压缩冲程中，对燃料混合物做功，使其温度升高、内能增大，故A正确，B错误；
C、汽油在汽缸内完全燃烧，要克服一些额外阻力做额外功，故发动机效率小于100%，故C错误；
D、在汽油机的四个冲程中，只有做功冲程对外做功，其他三个冲程是靠飞轮的惯性完成的，故该冲程是靠飞轮惯性来完成的，故D错误；
故答案为：A。
【分析】根据气门的闭合情况、活塞的运动情况分析是哪个冲程及能量的转化；任何机器都不可避免的做额外功，效率不可能达到100%；在汽油机的四个冲程中，只有做功冲程对外做功，其他三个冲程是靠飞轮的惯性完成的。
【解析】【解答】A、从图中可以看出，甲杯中的热水先降至60℃，故A错误；
B、根据Q = cm△t可知，甲杯中的水在0~10min内△t变化大，故在甲杯中的水在0~10min放出的热量比乙杯的多，故B正确；
C、两杯水的比热容是相同的，故C错误；
D、由上述实验可得结论：两杯热水降温快慢与杯子材料以及杯口大小都有关，故D错误；
故答案为：B。
【分析】从图中可以看出甲杯中的热水先降至60℃；质量和初温相同的物质，降温越多，释放的热量越多；比热容是物质的一种特性，与质量无关；两杯热水降温快慢不同与杯子的材料及杯口大小等都有关。
【解析】【解答】AC、云层带正电荷，是在运动过程中与空气摩擦失去电子，摩擦起电，是电荷的转移，不能创造电荷，故A正确，C错误；
B、避雷针是导体，对电流有阻碍作用，有电阻，故B错误；
D、空气是绝缘体，通常情况下不导电，在很高的电压下时会被电离成正负离子而变成导体，故D错误；
故答案为： A。
【分析】物体得到电子，带负电；物体失去电子，带正电；云层放电时，是自由电子发生转移；容易导电的物体叫导体，不容易导电的物体叫绝缘体；摩擦起电是电荷的转移。
【解析】【解答】AB、已知导体AB和BC由不同材料制成、长度相同，由图可知导体AB横截面积比BC的小，由于电阻的大小与材料、长度、横截面积有关，所以不能判断电阻的大小。故AB错误；
CD、因为两段导体串联，所以通过两导体的电流相等，即IAB=IBC，故C错误，D正确；
故答案为：D
【分析】根据串联电路的电流特点可知通过两段导体的电流关系；电阻的大小与材料、长度、横截面积有关，同种材料制成的长度相同、横截面积不同的两段导体，横截面积越大，电阻越小。
【解析】【解答】由图可知，R1与R2串联，电压表测量R2两端电压，电流表测串联电路中电流，把滑片P分别移到a、b、c三个位置时，滑片在a点时，滑动变阻器接入电路中的阻值最小，则电路中电流最大，电压表示数最小，所以电流表示数为0.9A，电压表示数为4.8V；滑片在C点时，滑动变阻器接入电路中的阻值最大，则电路中电流最小，电压表示数最大，所以电流表示数为0.5A，电压表示数为8V；则滑片在b点时，电流表示数为0.75A，电压表示数为6V；则滑片P分别移到a、b、c三种情况，电源电压
U=I1R1+U21=0.9A×R1+4.8V，U=I2R1+U22=0.75A×R1+6V，U=I3R1+U23=0.5AxR1+8V，联立上式，可得R=8Ω，U=12V；滑片在C处时，滑动变阻器连入的电阻为；故A正确，BCD错误；
故答案为：A。
【分析】先识别电路，确定各元件的串并联关系；根据串联分压不分流以及欧姆定律，结合电路的动态变化情况，列式计算。
【解析】【解答】根据题意可知，当驾驶员坐在座椅上未系安全带时指示灯L亮起，此时S1闭合、S2断开，指示灯L亮；驾驶员系好安全带时指示灯L熄灭，此时S1闭合，S2也闭合，指示灯L熄灭，这说明开关S2与L是并联的；由此可知保护电阻与L串联，S2 与L并联，开关S1串联在电路中，故D正确，而A、B、C错误。
故选D。
【分析】根据题目描述的现象分析灯泡，开关的串并联关系即可。
【解析】【解答】瓶塞向上跳起时，瓶内气体对瓶塞做功，气体内能减小，温度降低，使瓶内的水蒸气液化成小水滴，所以出现白雾。
瓶塞向上跳起时，瓶内气体内能转化为瓶塞的机械能，这一过程与四冲程汽油机的做功冲程相同。
【分析】物质从气态变成液态的过程叫液化，液化要放热。使气体液化的方法有：降低温度和压缩体积。（液化现象如：“白气”、雾、等）
做功改变内能实质是能量的转化过程，故分析清楚该过程中消耗了什么能，产生了什么能即可。
内燃机做功冲程是将内能转化为机械能，在压缩冲程是将机械能转化为内能。
【解析】【解答】解：电流从电源的正极出发，分别经过两个灯泡回到电源负极，因此小灯泡 L1和L2并联连接；
因为两灯泡并联，电源电压为3V，所以L1两端的电压为3V；
因为并联电路中各支路用电器互不影响，所以L1损坏时，L2能正常发光．
故答案为：并；3；能．
【分析】按照电流的路径来分析两个灯泡的连接方式；并联电路两端电压相等，并联电路中各支路用电器互不影响．
【解析】【解答】由题意可知，电阻R1、R2串联，V测量的是电源两端电压，故选择的是大量程，U= 8V，V2测量的是R2两端的电压U2=1.6V，则电阻R1、R2的阻值之比为U1： U2 =(8V-1.6V)：1.6V=4： 1。
【分析】分析电路图可知，两电阻串联，电压表V2测 R2两端的电压，电压表V测的是总电压，因为指针偏转相同角度，所以两个电压表选择的量程不同，所以两个电压表示数之比是1：5，根据串联电路的特点和欧姆定律即可求出R1、R2的阻值之比。
【解析】【解答】 （1）根据欧姆定律可得，导体的电阻：。
（2）因为导体的电阻与两端的电压和通过的电流无关，所以当所加电压增大到12V时或所加的电压为零时，导体的电阻不变，仍为6Ω，根据欧姆定律可得：当所加电压增大到12V时，导体中的电流：。
【分析】 1）已知导体两端的电压和通过的电流，根据欧姆定律求出导体的电阻。
（2）导体的电阻是导体本身的一种属性，与导体的材料、长度、横截面积、温度有关，与两端的电压和通过的电流无关，再根据欧姆定律求出导体两端电压增加到原来的2倍时导体中的电流。
【解析】【解答】热值是燃料的特性，不随质量改变而改变，因此用掉一半，剩下木炭的热值仍然是
3.4X107J/kg；用掉一半，质量变为10kg，半箱木炭燃烧最多放出热量为
Q=mq=10kg×3.4×107J/kg=3.4x108J，用木炭烧水的过程中，水从火焰中吸收热量，温度升高，是通过热传递的方式增加水的内能。
【分析】热值是物体的本质特性，不会改变；根据燃料燃烧放出热量公式Q=mq可计算木炭燃烧放出的热量；改变物体内能的方式有做功和热传递。
【解析】【解答】上图中，电能表的示数为 ，原来电能表示数为 ，这个过程中消耗的电能
5天即为120小时，电视机和数字机顶盒待机状态下总功率为
电能表上标有 ，表示每消耗 的电能，电能表闪烁1600次，在此期间，电能表指示灯闪烁 （次）
消耗的电能可供定功率为15W的台灯正常工作
因用电器待机也要消耗电能，给出的一条合理的建议：长时间不使用的电器应切断电源。
【分析】（1）已知原有电能表的示数、现在电能表的示数，可以用两次的示数差求出电视机和数字机顶盒待机状态下消耗的电能，然后由求出它们的总功率大小；
（2）已知每消耗 的电能，电能表闪烁1600次，可以用总电能除以消耗 的电能得到电能表指示灯闪烁的次数；
（3）用t=求出电能可供定功率为15W的台灯正常工作的时间多少；
（4）根据使用时间的长短、使用的频率、是否必须使用等提出合理性建议。
【解析】【解答】水吸收的热量是Q=cmΔt=4.2×103J/(kg·℃)×40kg×(45℃-20℃)=4.2×106J
此过程中电热水器消耗的电能为W= 4.8×106J
则该热水器的效率为η= 87.5%
【分析】根据物体的比热容、质量和温度差的乘积计算热量；根据电能表转盘转数计算消耗的电能；利用吸收的热量和消耗电能的多少的比值，计算电热效率。
【解析】【解答】把三只相同的灯泡串联接在12V的电源上，三灯泡的电阻相等，因串联电路中各处的电流相等，三灯泡两端的电压相等，即 ，由图象可知，电路中的电流I=0.2A，则，此时每只灯泡灯丝的电阻 ，整个电路消耗的功率为P=UI=12V×0.2A=2.4W，若把这样的三只灯泡并联起来接在6V的电源上，三个灯泡的功率相等，都为1.5W，整个电路消耗的功率为P总=3×1.5W=4.5W
【分析】根据串联电路电压规律，计算分压；根据电压和电流的比值， 计算电阻；根据电压和电流的乘积计算电功率。
【解析】【解答】 春天百花争艳花香袭人 ，这是扩散现象；树叶上两滴水珠接触时，能自动结合成一滴较大的水珠 ，这说明分子之间存在相互作用的引力；干燥的秋李，用塑料梳子梳头，发现越梳头发越蓬松，同时梳子还能吸引碎纸屑。前者是因为头发带同种电荷相互排斥的结果。 后者是因为梳子与头发摩擦而带电，带电体能够吸引轻小物体。
【分析】 对生活中的一些扩散现象、 分子间的作用力和摩擦起电现象要有所了解是解决本题的关键。
【解析】【解答】根据电路图可知，电阻丝Pb段所在电路与电流表所在电路并联，即电阻丝Pb段被短路；灯泡与电阻丝aP段串联，所以滑动变阻器连入电路的电阻丝是aP段；滑动变阻器右移，接入电路的电阻丝增长，电阻增大，总电阻增大，根据欧姆定律可知，电路中电流减小，根据P=I2R可知，灯泡的实际功率减小，故灯泡变暗。
【分析】根据电路图以及滑动变阻器的使用方法，可判断连入电路的电阻丝及动态变化；无论串联还是并联，电路中某电阻减小，总电阻都会减小；灯泡的亮暗程度取决于实际电功率，电功率越大，灯泡越亮。
【解析】【解答】(1)水的体积为 V水= 240mL=240cm3，水的质量为m水=ρ水V水=1.0g/cm3x 240cm3= 240g；实验中应该控制水和煤油的质量相同，所以煤油的质量为240g；则煤油的体积为；
(2)可观察图象，在加热时间相同的情况下，a的温度变化量大，故a的吸热能力弱。又因b是水的温度随时间的变化规律图象，水的比热容又大于煤油的比热容，故a为煤油；
(3)根据转换法可知，水和煤油吸热的多少是通过加热时间来反映的；
(4)相同质量的水和煤油吸收相同的热量，水的温度变化小，则水的吸热能力强；同时停止加热，在相同质量的水和煤油温度降低的过程中，放出相同的热量，水降低的温度要小于煤油降低的温度，水放出的热量与降低的温度之比大于煤油放出的热量与降低的温度之比。
【分析】(1)利用公式m =pV求出水的质量，再利用求出煤油的体积；
(2)比较物质吸热能力的2种方法：①使相同质量的不同物质升高相同的温度，比较吸收的热量(即比较加热时间)，吸收热量多的吸热能力强；②使相同质量的不同物质吸收相同的热量(即加热相同的间)，比较温度的变化，温度变化小的吸热能力强；
(3)我们使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转换法；
(4)物质的吸热能力越强，放热能力越强，相同质量的不同物质，放出相同的热量，吸热能力越强的物质温度降低的越慢。
【解析】【解答】（1）根据要求，滑片P向B端滑动时，电流表的示数变小，需将滑动变阻器下方左接线柱接入电路，如图所示；
（2）根据表中U-I数据，描点划线做出I-U图像，如图所示；
（3）由图象及欧姆定律，可得R的阻值；可得结论：在电阻一定的情况下，通过导体的电流与导体两端的电压成正比；
（4）由表格数据可知，电阻R两端的电压最小为0.5V，由于电阻R与滑动变阻器串联且电源电压为3V，所以滑动变阻器电压最大为3V-0.5V=2.5V，根据串联分压特点，可有，即，求得滑动变阻器的最大阻值R滑=25Ω；
（5）分析数据发现表格中的电流与电压不成正比，检查两电表均无故障，根据欧姆定律可知，电阻值不恒定，所以原因可能是R的阻值受温度影响。
【分析】（1）接滑动变阻器时一上一下，画皮哪里下接线柱越近，电阻越小；
（2）根据表中U-I数据，描点划线做出I-U图像；
（3）由图象及欧姆定律，可得R的阻值及结论；
（4）由表格数据可知，电阻R两端的电压最小值，由于电阻R与滑动变阻器串联且电源电压为3V，可得滑动变阻器电压最大值，根据串联分压特点，由求得滑动变阻器的最大阻值；
（5）电阻值不恒定，可能是由于R的阻值受温度影响。
【解析】【解答】(1)接入滑动变阻器时需“一上一下”，由于实物图中电源为两节干电池，所以电源电压3V，电压表选用小量程，画出实物图，如图所示；
(2)小聪同学按图甲所示的实验电路图连接电路后，进行实验的过程中，发现电流表和电压表示数都比较大，则说明电路电阻过小，无论怎么移动滑动变阻器的滑片，两表示数都不变化，说明变阻器没有了变阻的作用，故原因可能是将变阻器的上面两个接线柱连入了电路中；
(3)电压表示数如图丙所示，电压表选用小量程，分度值为0.1V，电压为2.4V，电流表选用小量程，分度值为0.02A，电流为0.3A，由欧姆定律，则被测电阻为；
(4)②将滑动变阻器滑到B端，闭合开关S，读出电压表的读数记为U2；③读出滑动变阻器的最大值R；
④在①中，变阻器连入电路的电阻为0，电压表测电源电压U1；在②中，R与待测电阻串联，电压表测待测电阻的电压U1，由串联电路电压的规律及分压原理，有，则被测电阻R的阻值为。
【分析】(1)根据电路图，画出实物图，注意根据电池判断电压表量程，接入滑动变阻器时“一上一下”；
(2)实验的过程中，电流表和电压表示数都比较大，则说明电路电阻过小，无论怎么移动滑动变阻器的滑片，两表示数都不变化，说明变阻器没有了变阻的作用，据此分析；
(3)根据电压表选用小量程确定分度值读数，由欧姆定律求出被测电阻；
(4)实验步骤：分别将滑动变阻器滑片移动到A端和B，读出电压表的示数，由串联电路电压的规律及分压原理得出被测电阻R的阻值。
【解析】【分析】（1）当开关S闭合、S1断开时，两电阻串联，电压表测R2两端的电压，当两个开关都闭合时， R1处于短路状态，电路中只有R2，电压表测电源的电压；
（2）根据串联电路特点与欧姆定律求出电源电压与电阻阻值。
【解析】【分析】（1）已知电能表参数，即能求出电能表转过一定的圈数期间，所消耗的电能，即为电磁炉消耗的电能；
（2）已知电磁炉一定时间内消耗的电能，根据功率的定义式，即可求出电磁炉的实际功率；
（3）合理利用电能表参数，根据P=UI即可求出电能表允许接入用电器的总功率不能超过多少。
【解析】【分析】(1)已知生活垃圾的质量和热值，根据放= mq求出放出的热量；
(2)已知煤的热值，可利用公式计算煤的质量；
(3)先根据效率公式求出水箱中水吸收的热量，再根据Q=cm△t求出水吸收热量后温度的变化。液体
质量/g
初温/℃
末温/℃
加热时间/min
水

25
50
6
煤油

25
75
6
序号
1
2
3
4
5
电压
0.5
1
1.5
2
2.5
电流
0.1
0.2
0.3
0.4
0.5
电压
0.5
1
1.5
2
2.5
电流
0.14
0.24
0.35
0.44
0.54
