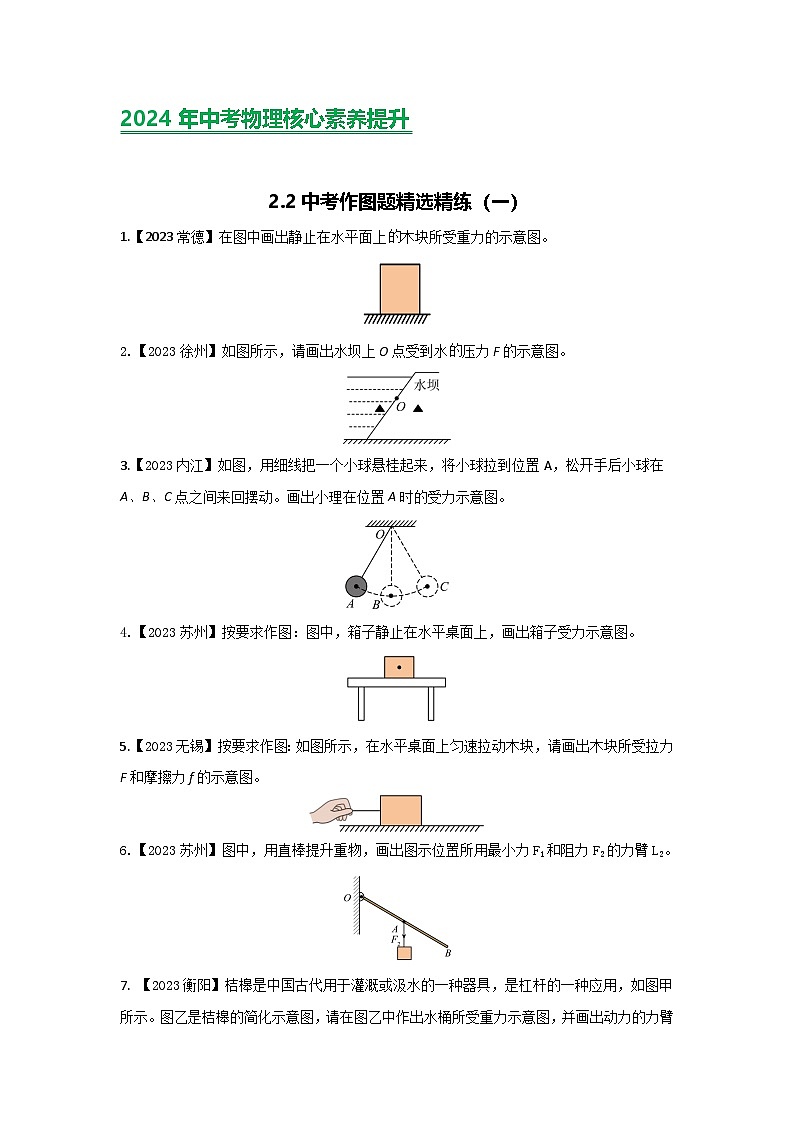

2.2中考作图题精选精练（一）
1.【2023常德】在图中画出静止在水平面上木块所受重力的示意图。
2.【2023徐州】如图所示，请画出水坝上O点受到水压力F的示意图。
3.【2023内江】如图，用细线把一个小球悬桂起来，将小球拉到位置A，松开手后小球在A、B、C点之间来回摆动。画出小理在位置A时的受力示意图。
4.【2023苏州】按要求作图：图中，箱子静止在水平桌面上，画出箱子受力示意图。
5.【2023无锡】按要求作图：如图所示，在水平桌面上匀速拉动木块，请画出木块所受拉力F和摩擦力f的示意图。
6.【2023苏州】图中，用直棒提升重物，画出图示位置所用最小力F1和阻力F2的力臂L2。

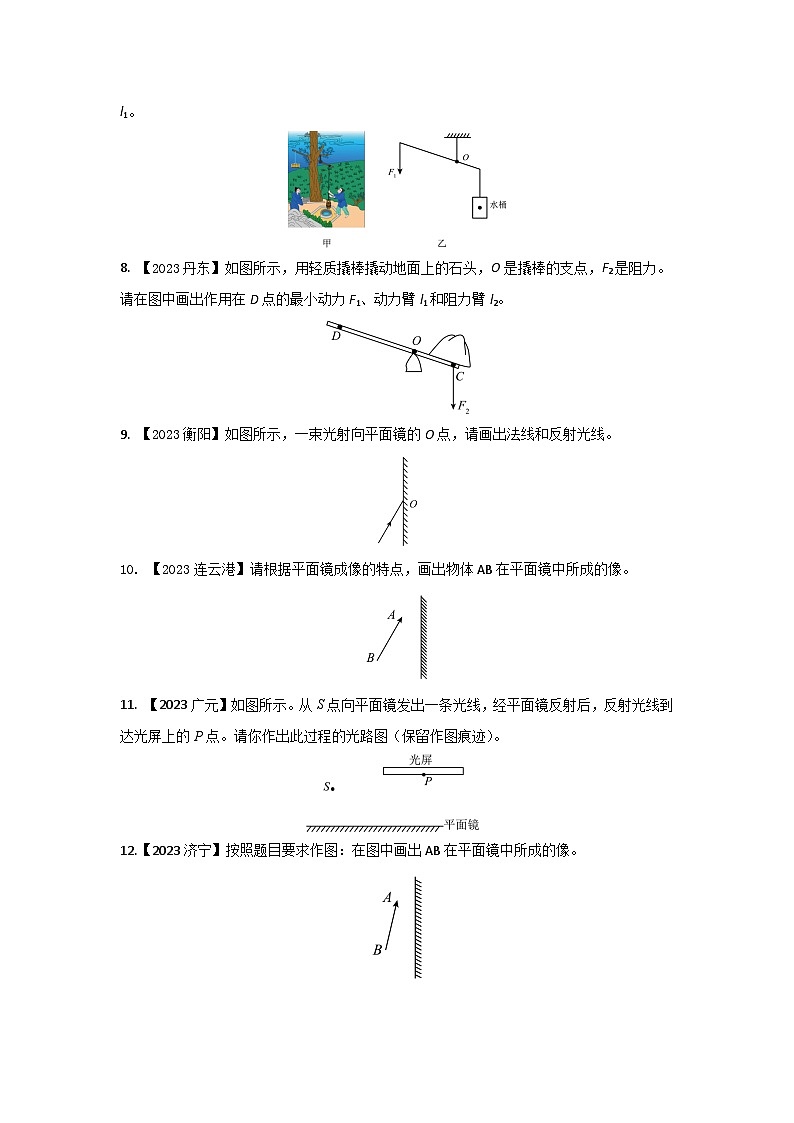

7. 【2023衡阳】桔槔是中国古代用于灌溉或汲水的一种器具，是杠杆的一种应用，如图甲所示。图乙是桔槔的简化示意图，请在图乙中作出水桶所受重力示意图，并画出动力的力臂l1。
8. 【2023丹东】如图所示，用轻质撬棒撬动地面上的石头，O是撬棒的支点，F2是阻力。请在图中画出作用在D点的最小动力F1、动力臂l1和阻力臂l2。
9. 【2023衡阳】如图所示，一束光射向平面镜的O点，请画出法线和反射光线。
10. 【2023连云港】请根据平面镜成像的特点，画出物体AB在平面镜中所成的像。
11. 【2023广元】如图所示。从S点向平面镜发出一条光线，经平面镜反射后，反射光线到达光屏上的P点。请你作出此过程的光路图（保留作图痕迹）。

12.【2023济宁】按照题目要求作图：在图中画出AB在平面镜中所成的像。
13. 【2023徐州】如图所示，光从空气斜射入水中，请大致画出其在水中的折射光线。
14.【2023潍坊】为测量容器中水的深度，一同学将刻度尺竖直插入水中，如图所示。从A处向水中看去，看到刻度尺上B点在水中所成的像位于C点，同时看到水中D点的像也位于C点。请据此：（1）用虚线画出水面位置；（2）完成看到D点的光路图。
15. 【2023深圳】画出两条光线经透镜折射后的光路。
16. 【2023内江】如图是近视眼矫正的示意图，请大致画出图中两条平行光线经过晶状体后的折射光线。
17. 【2023广州】如图，凸透镜的光心在0cm处，物体MN上M发出的光线b经过光心，M发出的光线c经过凸透镜后的光线平行于主光轴。
①画出b经过光心后的光线；
②该凸透镜的焦距为___________cm；MN经凸透镜成的像相对于MN是___________（选填“放大”“缩小”“等大”）、___________（选填“正立”“倒立”）的像。
18. 【2023南充】如图所示，一束光射向凸透镜，请画出该光经过凸透镜、凹透镜的折射光路。
19. 【2023鄂州】如图所示，水池边有一路灯S，路灯上方有一平面镜，S发出的光能经反射后射入水中，请画出：（1）S在平面镜中所成的像；（2）经反射后过A点的反射光线；（3）照射到水池底的光路图。
20.【2023长春】（改编）在“探究并联电路中电压的特点”实验中，实验电路如图甲所示：
（1）连接电路时开关应处于___________状态；
（2）要用电压表测量小灯泡L1两端的电压，请用笔画线代替导线将实物电路连接完整。
21. 【2023泸州】如图所示，请根据通电螺线管上方小磁针静止时的指向，在虚线框内用箭头标出相应的电流方向和磁场方向。
22.【2023无锡】用笔画线代替导线，将图中灯泡、开关正确接入家庭电路中。
2024年中考物理核心素养提升
2.1中考作图题精选精练（一）
1.【2023常德】在图中画出静止在水平面上木块所受重力的示意图。
【答案】
【解析】木块所受重力的作用点在重心上，重心在木块的几何中心处，从重心画一竖直向下的线段，标出箭头，标记为G，如答案图所示。
2.【2023徐州】如图所示，请画出水坝上O点受到水压力F的示意图。
【答案】
【解析】水对F点的压力是垂直于坝面，指向坝体的，作用在O点，如答案图所示。
3.【2023内江】如图，用细线把一个小球悬桂起来，将小球拉到位置A，松开手后小球在A、B、C点之间来回摆动。画出小理在位置A时的受力示意图。
【答案】
【解析】小球在A位置时，受到竖直向下的重力和细线对小球的拉力，如答案图所示。
4.【2023苏州】按要求作图：图中，箱子静止在水平桌面上，画出箱子受力示意图。
【答案】
【解析】箱子静止在水平桌面上，受到竖直向下的重力和竖直向上的支持力，两个力是一对平衡力，大小相等，方向相反。如答案图所示。
5.【2023无锡】按要求作图：如图所示，在水平桌面上匀速拉动木块，请画出木块所受拉力F和摩擦力f的示意图。
【答案】
【解析】在水平桌面上匀速拉动木块，木块做匀速直线运动运动，处于平衡状态，所以木块所受拉力F和摩擦力f是一对平衡力，两个力大小相等、方向相反，作用点在木块的几何中心上，如答案图所示。
6.【2023苏州】图中，用直棒提升重物，画出图示位置所用最小力F1和阻力F2的力臂L2。
【答案】
【解析】据杠杆的平衡条件，力最小，则力臂最长，连接OB为最长力臂，过B点作垂直于OB向上的力F1即为最小力；做F2的力的作用线，过O点作力F2的力的作用线的垂直线即为力臂L2。如答案图所示。
7. 【2023衡阳】桔槔是中国古代用于灌溉或汲水的一种器具，是杠杆的一种应用，如图甲所示。图乙是桔槔的简化示意图，请在图乙中作出水桶所受重力示意图，并画出动力的力臂l1。
【答案】
【解析】物体重力的方向是竖直向下，因此过水桶的重心沿竖直向下的方向作出一条有向线段，用G表示，即为水桶所受的重力；由乙图可知，以O点为支点，过支点O向动力F1作用线作垂线，即为动力的力臂l1。如答案图所示。
8. 【2023丹东】如图所示，用轻质撬棒撬动地面上的石头，O是撬棒的支点，F2是阻力。请在图中画出作用在D点的最小动力F1、动力臂l1和阻力臂l2。
【答案】
【解析】反向延长阻力作用线，作支点O到延长线的垂线，即为阻力臂l2；阻力和阻力臂一定，根据杠杆平衡条件可知，要想动力最小，则动力臂应该最长，则支点到动力作用点D点的直线距离，即为最长动力臂l1；此时作用在D点，垂直于动力臂向下的力，即为最小动力F1。如答案图所示。
9. 【2023衡阳】如图所示，一束光射向平面镜的O点，请画出法线和反射光线。
【答案】
【解析】首先垂直于镜面做出法线，然后根据反射角等于入射角做出反射光线，如答案图所示。
10. 【2023连云港】请根据平面镜成像的特点，画出物体AB在平面镜中所成的像。
【答案】
【解析】分别作出物体AB端点A、B关于平面镜的对称点A'、B'，用虚线连接A'、B'即为AB在平面镜中的像。如答案图所示。
11. 【2023广元】如图所示。从S点向平面镜发出一条光线，经平面镜反射后，反射光线到达光屏上的P点。请你作出此过程的光路图（保留作图痕迹）。
【答案】
【解析】作出发光点S关于平面镜的对称点，即为像点S′，连接S′P交于平面镜于点O，则O点为入射点，沿OP画出反射光线，连接SO画出入射光线，如答案图所示。
12.【2023济宁】按照题目要求作图：在图中画出AB在平面镜中所成的像。
【答案】
【解析】分别作出物体AB端点A、B关于平面镜的对称点A'、B'，用虚线连接A'、B'即为AB在平面镜中的像。如答案图所示。
13. 【2023徐州】如图所示，光从空气斜射入水中，请大致画出其在水中的折射光线。
【答案】
【解析】先画出法线，然后根据折射规律画出折射光线．光从空气斜射入水中，所以折射角小于入射角，如答案图所示。
14.【2023潍坊】为测量容器中水的深度，一同学将刻度尺竖直插入水中，如图所示。从A处向水中看去，看到刻度尺上B点在水中所成的像位于C点，同时看到水中D点的像也位于C点。请据此：（1）用虚线画出水面位置；（2）完成看到D点的光路图。
【答案】
【解析】为测量容器中水的深度，一同学将刻度尺竖直插入水中，如图所示。从A处向水中看去，看到刻度尺上B点在水中所成的像位于C点，根据平面镜成像时，像与物到镜面的距离相等，则水面在BC的中点处，根据BC长度为：30.0cm-10.0cm=20.0cm。则水面在20.0cm刻度处，如图所示，同时看到水中D点的像也位于C点，连接AC与水面相交点O是入射点，连接DO是入射光线，OA是折射光线，如答案图所示。
15. 【2023深圳】画出两条光线经透镜折射后的光路。
【答案】
【解析】平行于凸透镜主光轴的光，经过凸透镜折射，经过另一侧的焦点；经过光心的光线，不发生折射，沿原来的传播方向传播，如答案图所示。
16. 【2023内江】如图是近视眼矫正的示意图，请大致画出图中两条平行光线经过晶状体后的折射光线。
【答案】
【解析】近视眼看不清楚远处的物体，若不佩戴眼镜，远处射来的平行光经过晶状体后会聚于视网膜前方，所以近视眼需要佩戴凹透镜制成的眼镜，先对光线进行发散，使远处射来的平行光经过晶状体后正好汇聚于视网膜上，如答案图所示。
17. 【2023广州】如图，凸透镜的光心在0cm处，物体MN上M发出的光线b经过光心，M发出的光线c经过凸透镜后的光线平行于主光轴。
①画出b经过光心后的光线；
②该凸透镜的焦距为___________cm；MN经凸透镜成的像相对于MN是___________（选填“放大”“缩小”“等大”）、___________（选填“正立”“倒立”）的像。
【答案
① ②10 ③缩小④倒立
【解析】过凸透镜光心的光线经凸透镜折射后传播方向不改变，据此画出光线b经光心后的光线，如答案图所示。
由图可知，光线c经凸透镜折射平行于主光轴，光线c与主光轴的交点即为焦点，光心O到这一点的距离为焦距，则该凸透镜的焦距为10cm。
由图可知：物距u=25cm，u>2f，根据凸透镜成像规律可知此时成倒立缩小的实像，即物体MN经凸透镜成的像相对于物是缩小的倒立的。
18. 【2023南充】如图所示，一束光射向凸透镜，请画出该光经过凸透镜、凹透镜的折射光路。
【答案】
【解析】这是一道凸透镜与凹透镜的组合作图。逻辑是：凹透镜的入射光线是凸透镜的折射光线。过凸透镜焦点的光线经凸透镜折射后折射光线平行于主光轴，平行于主光轴的光线经过凹透镜折射后，折射光线的反向延长线过凹透镜的虚焦点，如答案图所示。
19. 【2023鄂州】如图所示，水池边有一路灯S，路灯上方有一平面镜，S发出的光能经反射后射入水中，请画出：（1）S在平面镜中所成的像；（2）经反射后过A点的反射光线；（3）照射到水池底的光路图。
【答案】
【解析】本题综合了光的反射、平面镜成像、折射作图。先根据平面镜成像的特点做出点光源S在平面镜中所成的像S′。根据平面镜成像时，反射光线、入射点、像在一条直线上，连接S′A，确定其在平面镜上的入射点O，连接SO，做出入射光线，连接OA并延长只水面处，做出SO的反射光线OA。然后做出已经光线由空气斜射入水中时发生的折射作图即可。如答案图。
20.【2023长春】（改编）在“探究并联电路中电压的特点”实验中，实验电路如图甲所示：
（1）连接电路时开关应处于___________状态；
（2）要用电压表测量小灯泡L1两端的电压，请用笔画线代替导线将实物电路连接完整。
【答案】 （1） 断开
（2）
【解析】（1）连接电路时，为保护电路，开关应处于断开状态。
（2）要用电压表测量小灯泡L1两端的电压，电压表和灯泡L1并联，即电压表的“—”接线柱与L1的左边接线柱相连。然后将电源的正极与开关的左边接线柱相连。如答案图所示。
21. 【2023泸州】如图所示，请根据通电螺线管上方小磁针静止时的指向，在虚线框内用箭头标出相应的电流方向和磁场方向。
【答案】
【解析】小磁针静止时，N极向左，因同名磁极相互排斥，异名磁极相互吸引，由此可知，螺线管左侧为S极，右侧为N极，根据磁体外部的磁场方向由N极出发进入S极标出磁感线的方向，则由右手螺旋定则可知电流由左侧流入，即虚线框内电流方向应向下，如答案图所示。
22.【2023无锡】用笔画线代替导线，将图中灯泡、开关正确接入家庭电路中。
【答案】
【解析】火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关时能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。如答案图所示。
