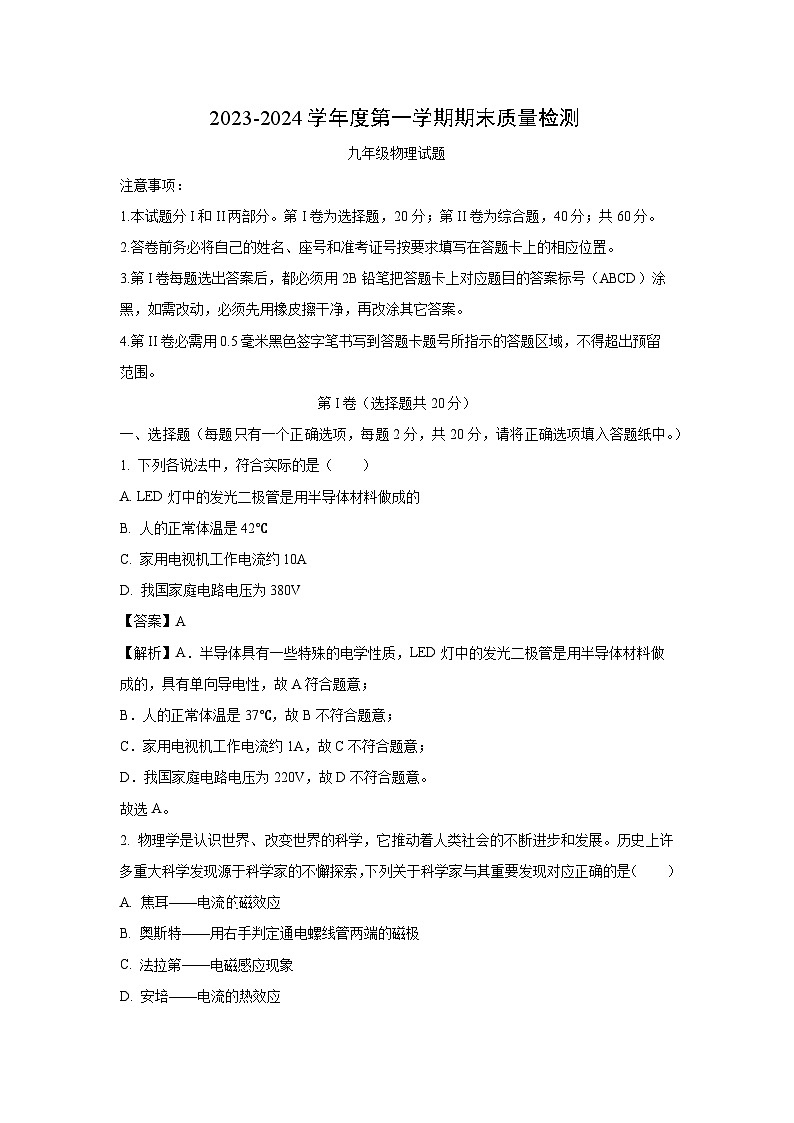

注意事项：
1.本试题分I和II两部分。第I卷为选择题，20分；第II卷为综合题，40分；共60分。
2.答卷前务必将自己的姓名、座号和准考证号按要求填写在答题卡上的相应位置。
3.第I卷每题选出答案后，都必须用2B铅笔把答题卡上对应题目的答案标号（ABCD）涂黑，如需改动，必须先用橡皮擦干净，再改涂其它答案。
4.第II卷必需用0.5毫米黑色签字笔书写到答题卡题号所指示的答题区域，不得超出预留范围。
第I卷（选择题共20分）
一、选择题（每题只有一个正确选项，每题2分，共20分，请将正确选项填入答题纸中。）
1. 下列各说法中，符合实际的是（ ）
A. LED灯中的发光二极管是用半导体材料做成的
B. 人的正常体温是42℃
C. 家用电视机工作电流约10A
D. 我国家庭电路电压为380V
【答案】A
【解析】A．半导体具有一些特殊的电学性质，LED灯中的发光二极管是用半导体材料做成的，具有单向导电性，故A符合题意；
B．人的正常体温是37℃，故B不符合题意；
C．家用电视机工作电流约1A，故C不符合题意；
D．我国家庭电路电压为220V，故D不符合题意。
故选A。
2. 物理学是认识世界、改变世界的科学，它推动着人类社会的不断进步和发展。历史上许多重大科学发现源于科学家的不懈探索，下列关于科学家与其重要发现对应正确的是（ ）
A. 焦耳——电流磁效应
B. 奥斯特——用右手判定通电螺线管两端的磁极
C. 法拉第——电磁感应现象
D. 安培——电流的热效应

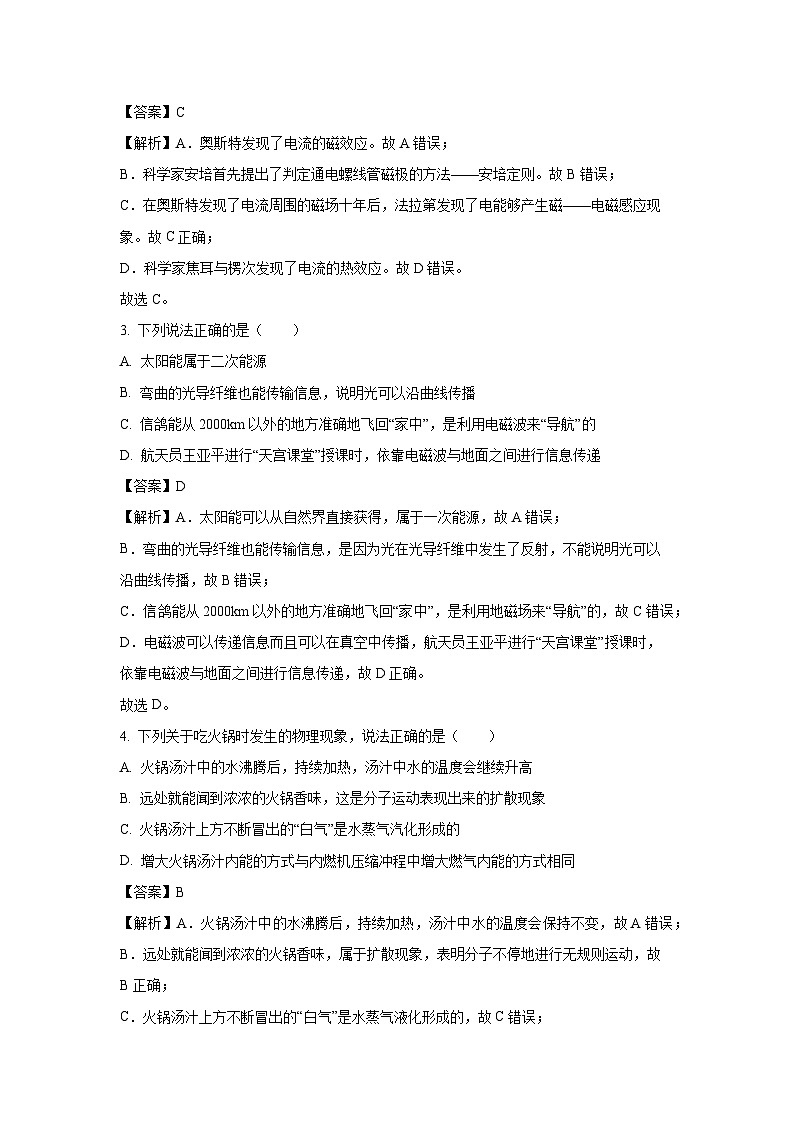

【答案】C
【解析】A．奥斯特发现了电流的磁效应。故A错误；
B．科学家安培首先提出了判定通电螺线管磁极的方法——安培定则。故B错误；
C．在奥斯特发现了电流周围的磁场十年后，法拉第发现了电能够产生磁——电磁感应现象。故C正确；
D．科学家焦耳与楞次发现了电流的热效应。故D错误。
故选C。
3. 下列说法正确的是（ ）
A. 太阳能属于二次能源
B. 弯曲的光导纤维也能传输信息，说明光可以沿曲线传播
C. 信鸽能从2000km以外的地方准确地飞回“家中”，是利用电磁波来“导航”的
D. 航天员王亚平进行“天宫课堂”授课时，依靠电磁波与地面之间进行信息传递
【答案】D
【解析】A．太阳能可以从自然界直接获得，属于一次能源，故A错误；
B．弯曲的光导纤维也能传输信息，是因为光在光导纤维中发生了反射，不能说明光可以沿曲线传播，故B错误；
C．信鸽能从2000km以外的地方准确地飞回“家中”，是利用地磁场来“导航”的，故C错误；
D．电磁波可以传递信息而且可以在真空中传播，航天员王亚平进行“天宫课堂”授课时，依靠电磁波与地面之间进行信息传递，故D正确。
故选D。
4. 下列关于吃火锅时发生的物理现象，说法正确的是（ ）
A. 火锅汤汁中的水沸腾后，持续加热，汤汁中水的温度会继续升高
B. 远处就能闻到浓浓的火锅香味，这是分子运动表现出来的扩散现象
C. 火锅汤汁上方不断冒出的“白气”是水蒸气汽化形成的
D. 增大火锅汤汁内能的方式与内燃机压缩冲程中增大燃气内能的方式相同
【答案】B
【解析】A．火锅汤汁中的水沸腾后，持续加热，汤汁中水的温度会保持不变，故A错误；
B．远处就能闻到浓浓的火锅香味，属于扩散现象，表明分子不停地进行无规则运动，故B正确；
C．火锅汤汁上方不断冒出的“白气”是水蒸气液化形成的，故C错误；
D．改变物体内能的方式有两种：做功和热传递，增大火锅汤汁内能的方式是热传递；在内燃机的压缩冲程中，通过做功的方式将机械能转化为内能，使气缸内气体的内能增大，故D错误。
故选B。

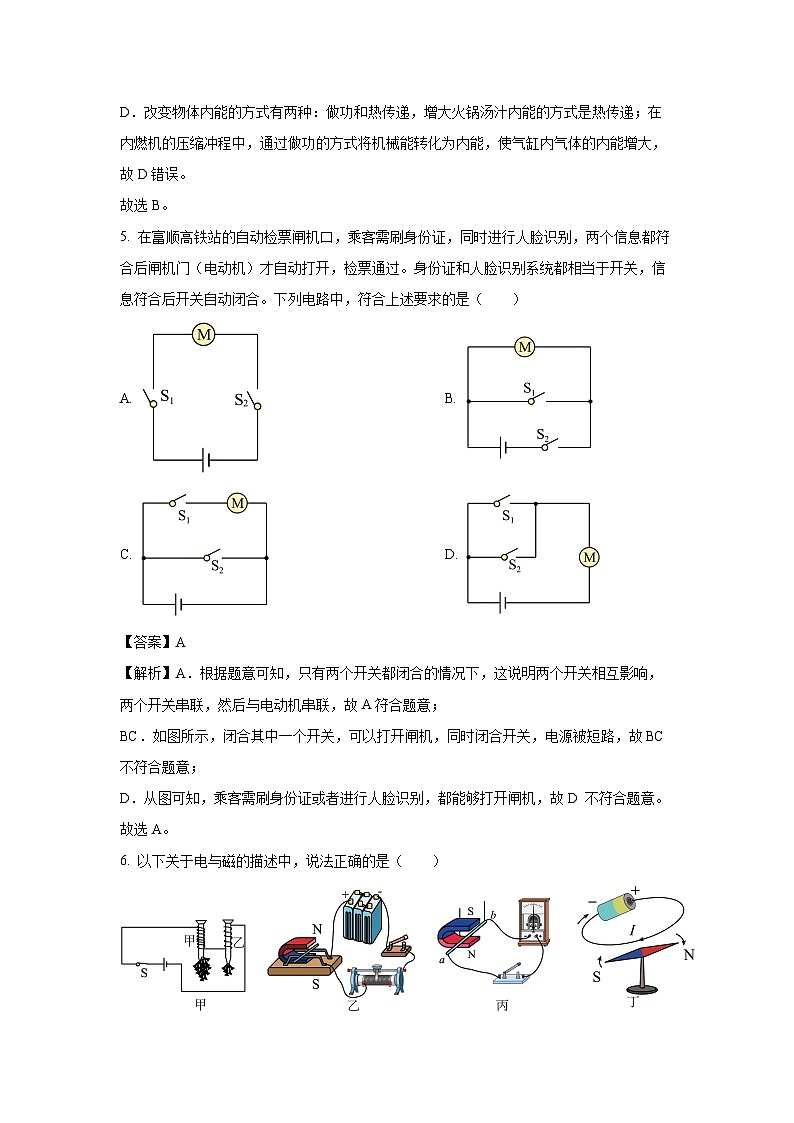

5. 在富顺高铁站的自动检票闸机口，乘客需刷身份证，同时进行人脸识别，两个信息都符合后闸机门（电动机）才自动打开，检票通过。身份证和人脸识别系统都相当于开关，信息符合后开关自动闭合。下列电路中，符合上述要求的是（ ）
A. B.
C. D.
【答案】A
【解析】A．根据题意可知，只有两个开关都闭合的情况下，这说明两个开关相互影响，两个开关串联，然后与电动机串联，故A符合题意；
BC．如图所示，闭合其中一个开关，可以打开闸机，同时闭合开关，电源被短路，故BC不符合题意；
D．从图可知，乘客需刷身份证或者进行人脸识别，都能够打开闸机，故D 不符合题意。
故选A。
6. 以下关于电与磁的描述中，说法正确的是（ ）
A. 如图甲所示，可以研究电磁铁磁性的强弱与电流大小的关系
B. 如图乙所示，与发电机工作原理相同
C. 如图丙所示，与手机无线充电原理相同
D. 如图丁所示，小磁针发生偏转是电磁感应现象
【答案】C
【解析】A．如图甲所示，两个电磁铁串联在一起，通过它们的电流相等，而它们的线圈匝数不同，可以研究电磁铁磁性的强弱与线圈匝数的关系，故A错误；
B．如图乙所示，通电导体在磁场中受到力的作用，与电动机工作原理相同，故B错误；
C．如图丙所示，闭合电路的一部分导体在磁场中做切割磁感线运动时，会有感应电流产生，与手机无线充电原理相同，故C正确；
D．如图丁所示，小磁针发生偏转说明电流周围存在磁场，故D错误。
故选C。
7. 如图所示电路的电源电压为1.5V，电阻R1的阻值为2Ω，闭合开关后，电流表的示数为0.3A，则（ ）

A. 通过R1的电流大于0.3AB. 电阻R1和R2是并联的
C. 电压表的示数为0.9VD. 电阻R2的阻值为3Ω
【答案】D
【解析】由实物图可知，电流从电源正极流出，依次流过开关、电阻R1、电流表、电阻R2、最后流回电源负极，所以电阻R1和R2是串联的，电压表并联在R1两端测R1两端的电压；
A．已知电流表的示数为0.3A，由串联电路各处电流相等可知，通过R1的电流等于0.3A，故A不符合题意；
B．电阻R1和R2是串联的，故B不符合题意；
C．由可知，电阻R1两端的电压为
电压表测R1两端的电压，所以电压表的示数为0.6V，故C不符合题意；
D．电阻R2的阻值为
故D符合题意。
故选D。
8. 如图是火警自动报警原理图。发生火警时，将会发生下列变化，其变化顺序是（ ）
①温度升高使铜铁双层金属片向下弯曲，从而接通电磁铁电路
②接通触点使报警电路中有电流通过
③电磁铁具有磁性
④衔铁被吸下
⑤红灯亮、电铃响，发出警报
A. ①④③②⑤B. ①②③④⑤
C. ①③④②⑤D. ①②④③⑤
【答案】C
【解析】根据题意知道，只有出现火灾周围环境温度升高时，由于双金属片受热膨胀的程度不同，导致了双金属片向一侧弯曲，使动静触点接通，控制电路接通，电路中有电流，电磁铁有磁性，吸引衔铁，衔铁被吸下的同时，使工作电路接通，工作电路中的电铃响，电灯亮，报警器报警，故正确顺序是：①③④②⑤，故选C。
故选C。
9. 将一只“6V 3W”的小灯泡与一个阻值为的电阻串联后接到12V的电源上，闭合开关后，小灯泡的实际功率（ ）
A. 大于3WB. 等于3W
C. 小于3WD. 无法确定
【答案】B
【解析】由题意可知小灯泡的电阻为
小灯泡与一个阻值为的电阻串联，所以电路的电流为
所以小灯泡的实际功率为
故选B。
10. 如图甲所示的电路中，电源电压不变，小灯泡L的阻值不变，滑动变阻器R的规格是“100；1A”。闭合开关，在保证电路元件安全且能使小灯泡正常发光的前提下，最大范围内移动滑片，绘制了通过变阻器的电流与变阻器阻值关系的图象，如图乙所示。下列说法正确的是（ ）

A. 电源电压为6V
B. 小灯泡的电阻为10
C. 小灯泡的额定功率为1.8W
D. 整个电路电功率最小时，20s内滑动变阻器消耗的电能为12J
【答案】C
【解析】A．由题意及图中数据可得，当滑动变阻器接入电路的电阻为20Ω时，通过电阻的电流为0.3A，则滑动变阻器两端的电压为
U=IR=0.3A×20Ω=6V
而电源电压应该大于6V，故A错误；
B．由题意及欧姆定律可得
有
解得
RL=20Ω
U电=12V
故B错误；
C．由题意可得，要保证电路安全且灯泡正常发光，则通过灯泡的电流最大为其额定电流，结合上述分析可得，小灯泡的额定电流为0.3A，额定电压为
U额=U电-U=12V-6V=6V
则小灯泡的额定功率为
P额=U额I额=6V×0.3A=1.8W
故C正确；
D．整个电路中电源电压不变，当电流最小时，功率最小，由题意可得，电功率最小时，20s内滑动变阻器消耗的电能为
W=I2Rt=(0.1A)2×100Ω×20s=20J
故D错误。
故选C。
第II卷（非选择题共40分）
二、填空题（每空1分，共11分，请将正确答案填入答案卷的答题空上）
11. 汽油机的一个工作循环有：吸气、压缩、做功、排气四个冲程，如图表示的是汽油机的___________冲程；核潜艇是核动力潜艇的简称，是以核反应炉为动力来源的潜艇，是利用核___________（选填“裂变”或“聚变”）来获取能量的。
【答案】做功 裂变
【解析】[1]如图，两气门关闭，活塞下行，为做功冲程。
[2]目前，核裂变是可控的，而核聚变不可控，所以核潜艇是利用核裂变来获取能量的。
12. 电火锅是一种新型的家用电器，较传统的铜锅而言，集安全与环保于一身，受到越来越多家庭的青睐。如图甲是某款电火锅内部电路图，加热装置由电热丝R1和R2组成，通过控制两开关的闭合方式实现高、中、低温三挡的调节，图乙是电火锅正常工作一次高、中、低温挡变化的P-t图像。根据图乙可以分析出电热丝R1和R2的阻值大小关系是R1___________R2（填“>”“=”“
