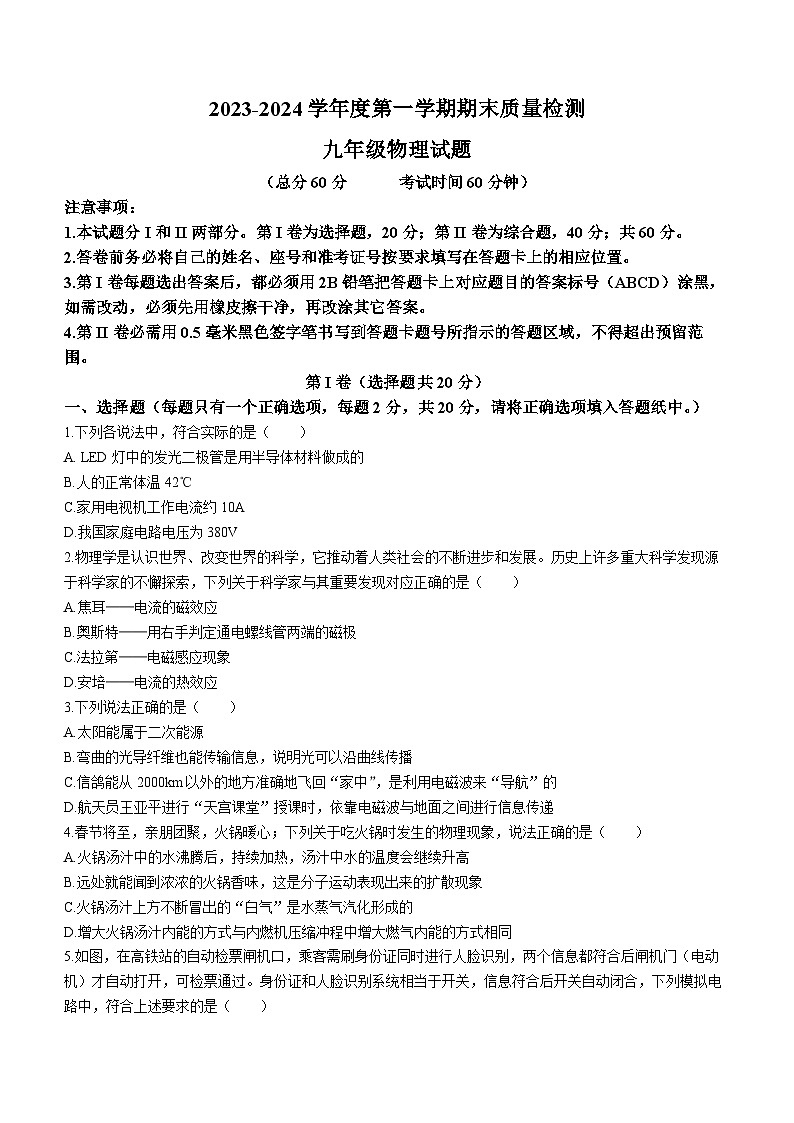

（总分60分考试时间60分钟）
注意事项：
1.本试题分I和II两部分。第I卷为选择题，20分；第II卷为综合题，40分；共60分。
2.答卷前务必将自己的姓名、座号和准考证号按要求填写在答题卡上的相应位置。
3.第I卷每题选出答案后，都必须用2B铅笔把答题卡上对应题目的答案标号（ABCD）涂黑，如需改动，必须先用橡皮擦干净，再改涂其它答案。
4.第II卷必需用0.5毫米黑色签字笔书写到答题卡题号所指示的答题区域，不得超出预留范围。
第I卷（选择题共20分）
一、选择题（每题只有一个正确选项，每题2分，共20分，请将正确选项填入答题纸中。）
1.下列各说法中，符合实际的是（ ）
A. LED灯中的发光二极管是用半导体材料做成的
B.人的正常体温42℃
C.家用电视机工作电流约10A
D.我国家庭电路电压为380V
2.物理学是认识世界、改变世界的科学，它推动着人类社会的不断进步和发展。历史上许多重大科学发现源于科学家的不懈探索，下列关于科学家与其重要发现对应正确的是（ ）
A.焦耳——电流的磁效应
B.奥斯特——用右手判定通电螺线管两端的磁极
C.法拉第——电磁感应现象
D.安培——电流的热效应
3.下列说法正确的是（ ）
A.太阳能属于二次能源
B.弯曲的光导纤维也能传输信息，说明光可以沿曲线传播
C.信鸽能从2000km以外的地方准确地飞回“家中”，是利用电磁波来“导航”的
D.航天员王亚平进行“天宫课堂”授课时，依靠电磁波与地面之间进行信息传递
4.春节将至，亲朋团聚，火锅暖心；下列关于吃火锅时发生的物理现象，说法正确的是（ ）
A.火锅汤汁中的水沸腾后，持续加热，汤汁中水的温度会继续升高
B.远处就能闻到浓浓的火锅香味，这是分子运动表现出来的扩散现象
C.火锅汤汁上方不断冒出的“白气”是水蒸气汽化形成的
D.增大火锅汤汁内能的方式与内燃机压缩冲程中增大燃气内能的方式相同

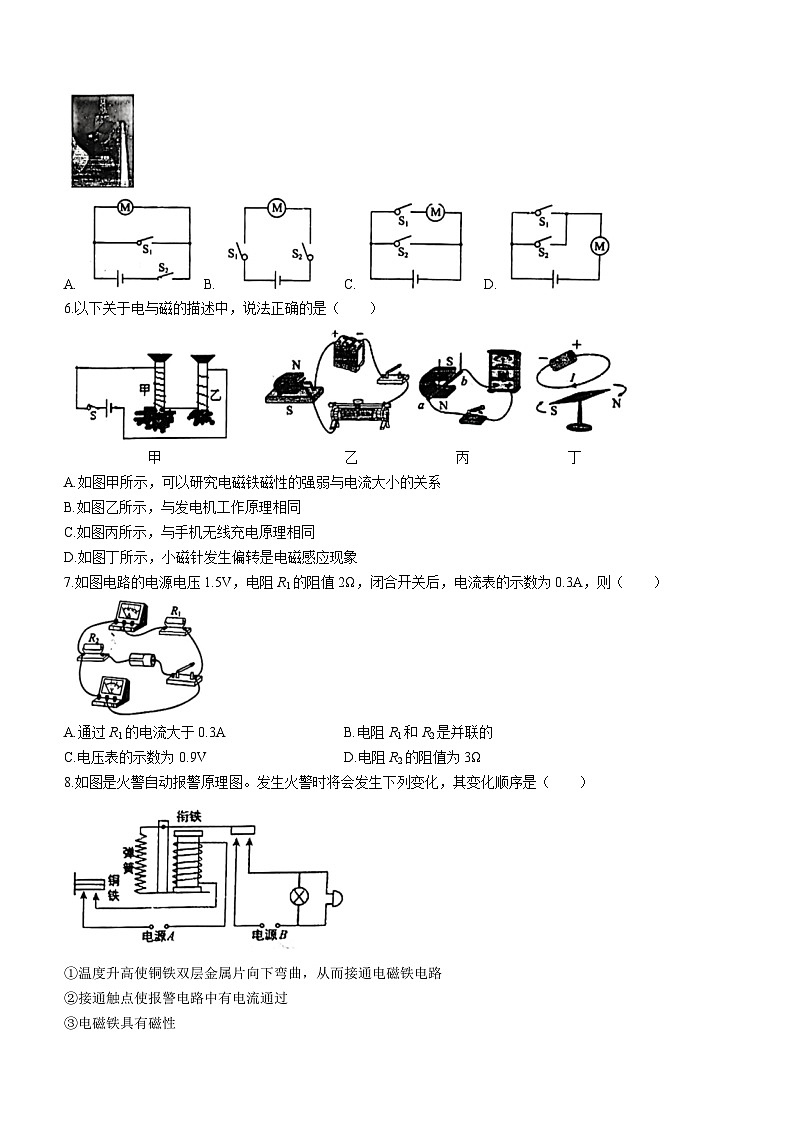

5.如图，在高铁站的自动检票闸机口，乘客需刷身份证同时进行人脸识别，两个信息都符合后闸机门（电动机）才自动打开，可检票通过。身份证和人脸识别系统相当于开关，信息符合后开关自动闭合，下列模拟电路中，符合上述要求的是（ ）
A. B. C. D.
6.以下关于电与磁的描述中，说法正确的是（ ）
甲乙丙丁
A.如图甲所示，可以研究电磁铁磁性的强弱与电流大小的关系
B.如图乙所示，与发电机工作原理相同
C.如图丙所示，与手机无线充电原理相同
D.如图丁所示，小磁针发生偏转是电磁感应现象
7.如图电路的电源电压1.5V，电阻R1的阻值2Ω，闭合开关后，电流表的示数为0.3A，则（ ）
A.通过R1的电流大于0.3AB.电阻R1和R2是并联的
C.电压表的示数为0.9VD.电阻R2的阻值为3Ω
8.如图是火警自动报警原理图。发生火警时将会发生下列变化，其变化顺序是（ ）
①温度升高使铜铁双层金属片向下弯曲，从而接通电磁铁电路
②接通触点使报警电路中有电流通过
③电磁铁具有磁性
④衔铁被吸下
⑤红灯亮、电铃响，发出警报
A.①④③②⑤B.①②③④⑤C.①③④②⑤D.①②④③⑤
9.将一只“6V 3W”的小灯泡与一个阻值为12Ω的电阻串联后接到12V的电源上，闭合开关后，小灯泡的实际功率（ ）
A.大于3WB.等于3WC.小于3WD.无法确定
10.如图甲所示的电路中，电源电压不变，小灯泡L的阻值不变，滑动变阻器R的规格是“100Ω 1A”。闭合开关，在保证电路元件安全且能使小灯泡正常发光的前提下，最大范围内移动滑片，绘制了通过变阻器的电流与变阻器阻值关系的图象，如图乙所示。下列说法正确的是（ ）
甲乙
A.电源电压为6VB.小灯泡的电阻为10Ω
C.小灯泡的额定功率为1.8W
D.整个电路电功率最小时，20s内滑动变阻器消耗的电能为12J
第II卷（非选择题共40分）
二、填空题（每空1分，共11分，请将正确答案填入答案卷的答题空上）
11、汽油机的一个工作循环有：吸气、压缩、做功、排气四个冲程，如图表示的是汽油机的 冲程；核潜艇是核动力潜艇的简称，是以核反应炉为动力来源的潜艇，是利用核 （选填“裂变”或“聚变”）来获取能量的。
12.电火锅是一种新型的家用电器，较传统的铜锅而言，集安全与环保于一身，受到越来越多家庭的青睐。如图甲是某款电火锅内部电路图，加热装置由电热丝R1和R2组成，通过控制两开关的闭合方式实现高、中、低温三挡的调节，图乙是电火锅正常工作一次高、中、低温挡变化的P—t图像.根据图乙可以分析出电热丝RL和R2得阻值大小关系是R1 R2（填“>”“=”“﹤”），其中电热丝在中温挡工作时连入电路的电阻值为 Ω；当开关S1断开，开关S2接a，电火锅正常工作时的电功率为 W。
甲乙
13.某电路由一个小灯泡L和一个定值电阻R并联而成，通过L、R的电流跟其两端电压的关系如图所示，当把这个电路接在电压为2V的电源两端（电源电压保持不变），接通电源，小灯泡L的电功率为 V，电路的总电阻为 Ω.
14.特高压电网是指交流1000kV、直流800kV及以上电压等级的输电网络。如图所示，我国利用特高压输电线路的一部分，把四根导线固定起来，相当于增大输电导线的 ，减小输电导线的 ，从而可以减少输电线上电能的损失。
15.物理小组的同学们利用如图所示的实验装置，探究导体在磁场中运动时产生感应电流的条件。磁铁不动，闭合开关，导体棒沿 （选填“上下”、“左右”或“前后”）方向运动时，灵敏电流计指针会发生偏转；该实验在探究过程中，是将 能转化成电能，生活中的发电机就是根据这一原理制成的。
三、实验与作图题（16、17题各2分，其余每空1分，共19分）
16.请在图中用笔画线代替导线将三孔插座、电灯分别正确接入电路。
17.如图所示，请用笔画线代替导线将实物图补充完整。要求：
①小磁针的指向满足如图所示方向；
②滑动变阻器的滑片向右端滑动，通电螺线管的磁性减弱。
18.某实验小组用规格完全相同的实验器材，对初温相同的100g水，200g水、100g煤油进行加热，如图所示。
（1）若要探究不同物质的吸热差异应选择 （选填“甲、乙、丙”中的两个）两图进行对比实验；
（2）水沸腾时，观察到烧杯内出现的气泡是 （选填“A”“B”或“C”）图；
（3）在处理实验数据时，小组成员绘制了从开始加热到沸腾前液体的温度随时间变化图像如图丁，分析可知100g煤油对应的图像是 （选填“b”或“c”），已知水的比热容大于煤油的比热容。
19.如图所示，在“测量小灯泡电功率”的实验中，小灯泡的额定电压为3.8V，电阻约为12Ω，电源电压为6V。
甲乙丙
（1）用笔画线代替导线，将图甲中的电路补充完整.
（2）闭合开关前，滑动变阻器滑片应置于 （选填“A”或“B”）端.闭合开关，灯泡不亮，电压表和电流表都有示数，但示数较小，接下来的操作是 。
（3）当电压表的示数为3.8V时，电流表的示数如图乙所示，则小灯泡的额定功率为 Ω，在继续调节滑动变阻器进行测量的过程中，小灯泡突然熄灭，电流表示数为0，电压表示数接近6V，你认为故障可能是 。
（4）完成测量后，同学们又找来几个不同阻值的定值电阻替换小灯泡，探究电流与电阻的关系.当电阻为10Ω时，电流表的示数为0.2A；换用20Ω的电阻后，闭合开关，应将滑动变阻器的滑片向 （选填“A”或“B”）端移动，使电压表的示数为 V，读出电流表的示数.多次换用阻值不同的电阻，进行正确操作后即可得出结论.
（5）完成上述实验后，小明又找到了一只阻值已知的定值电阻R0，并借助部分现有的实验器材，设计了如图丙所示的电路，继续测量另一个额定电压为U额的小灯泡正常发光时的电阻.测量时，应先闭合开关S和S1，调节滑动变阻器，当电流表的示数为 时，小灯泡正常发光；接着将S1断开，S2闭合，读出电流表的示数I，则小灯泡正常发光时的电阻R= （以上两空均用含有I、U额和R0的代数式表示）
20.小明捡到一块废弃的正方体磁铁，为了探测其磁极性，他将相邻的三面分别用A、B、C标记，然后放在透明的塑料袋里，用细线悬挂起来。第一次将磁铁按图甲所示放置在塑料袋中，确保C面向上，结果A、B面在任意方向均可静止。第二次将磁铁按图乙所示放置在塑料袋中，乙结果磁铁静止时总是C面朝南。
甲乙
根据以上操作，请你帮助小明推断：
= 1 \* GB3 ①A、B、C三面中， 是磁极所在面；
②该面对应的磁极性是 极；
③为了进一步探究其磁极的性质，把正方体磁铁沿乙图中“虚线”水平方切割成两部分，则它们上下两部分之间将相互 （“吸引”或“排斥”）。
四、解答题（21题4分，22题6分，共10分）
21.百善孝为先，孝敬长辈可以从生活中的小事做起。天气转凉，小涵给奶奶买了一个电暖手袋，如图所示。根据商品铭牌可知，该暖手袋内装500g的水，可通电给所装的水加热，暖手袋额定电功率为420W。[水的比热容C水=4.2×103J/（kg•℃）]
（1）若将水从30℃加热至70℃，水需吸收多少热量？
（2）若该暖手袋正常工作时的加热效率是80%，将水从30℃加热至70℃需多少时间？
22.小明设计了如图甲所示的模拟智能测温报警电路：电源电压调为24V，报警器（电阻不计）通过的电流超过0.2A时就会报警但不会自动切断电路，热敏电阻RT其阻值随温度T的变化关系如图乙所示。要求：当所测温度达到或超过37.3℃时，系统报警。求：
甲乙
（1）R0的阻值；
（2）所测温度为40℃时电路中的总电流为多少A；
（3）36℃到40℃的过程中，电路最大总功率。
