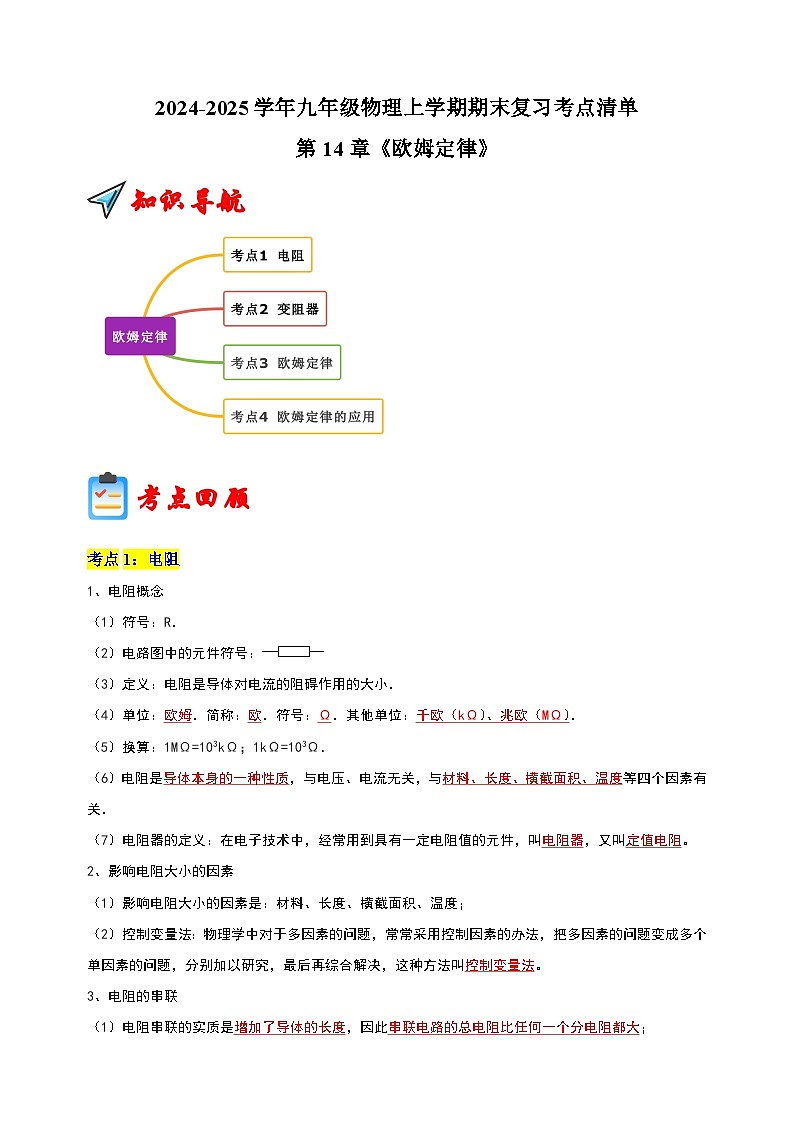

知识导航
考点回顾
考点1：电阻
1、电阻概念
（1）符号：R．
（2）电路图中的元件符号：
（3）定义：电阻是导体对电流的阻碍作用的大小．
（4）单位：欧姆．简称：欧．符号：Ω．其他单位：千欧（kΩ）、兆欧（MΩ）．
（5）换算：1MΩ=103kΩ；1kΩ=103Ω．
（6）电阻是导体本身的一种性质，与电压、电流无关，与材料、长度、横截面积、温度等四个因素有关．
（7）电阻器的定义：在电子技术中，经常用到具有一定电阻值的元件，叫电阻器，又叫定值电阻。
2、影响电阻大小的因素
（1）影响电阻大小的因素是：材料、长度、横截面积、温度；
（2）控制变量法：物理学中对于多因素的问题，常常采用控制因素的办法，把多因素的问题变成多个单因素的问题，分别加以研究，最后再综合解决，这种方法叫控制变量法。
3、电阻的串联
（1）电阻串联的实质是增加了导体的长度，因此串联电路的总电阻比任何一个分电阻都大；

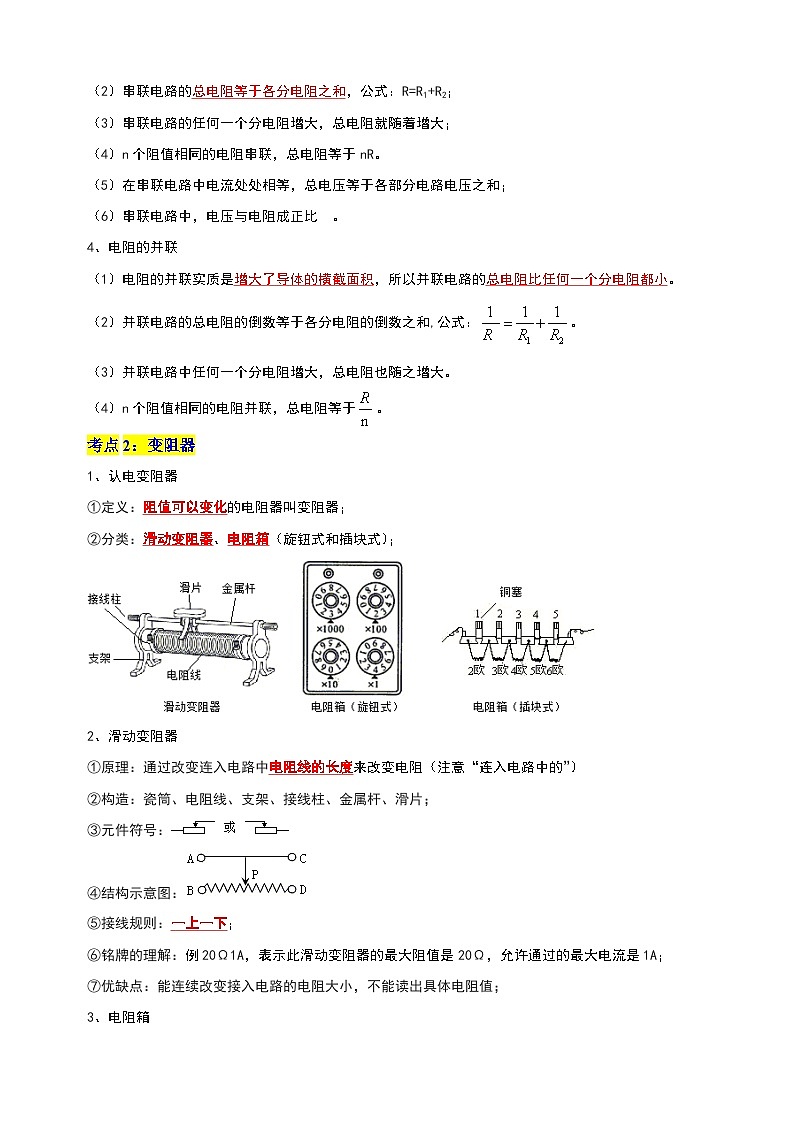

（2）串联电路的总电阻等于各分电阻之和，公式：R=R1+R2；
（3）串联电路的任何一个分电阻增大，总电阻就随着增大；
（4）n个阻值相同的电阻串联，总电阻等于nR。
（5）在串联电路中电流处处相等，总电压等于各部分电路电压之和；
（6）串联电路中，电压与电阻成正比 。
4、电阻的并联
（1）电阻的并联实质是增大了导体的横截面积，所以并联电路的总电阻比任何一个分电阻都小。
（2）并联电路的总电阻的倒数等于各分电阻的倒数之和,公式：。
（3）并联电路中任何一个分电阻增大，总电阻也随之增大。
（4）n个阻值相同的电阻并联，总电阻等于。
考点2：变阻器
1、认电变阻器
①定义：阻值可以变化的电阻器叫变阻器；
②分类：滑动变阻器、电阻箱（旋钮式和插块式）；
2、滑动变阻器
①原理：通过改变连入电路中电阻线的长度来改变电阻（注意“连入电路中的”）
②构造：瓷筒、电阻线、支架、接线柱、金属杆、滑片；
③元件符号：
④结构示意图：
⑤接线规则：一上一下；
⑥铭牌的理解：例20Ω1A，表示此滑动变阻器的最大阻值是20Ω，允许通过的最大电流是1A；
⑦优缺点：能连续改变接入电路的电阻大小，不能读出具体电阻值；
3、电阻箱

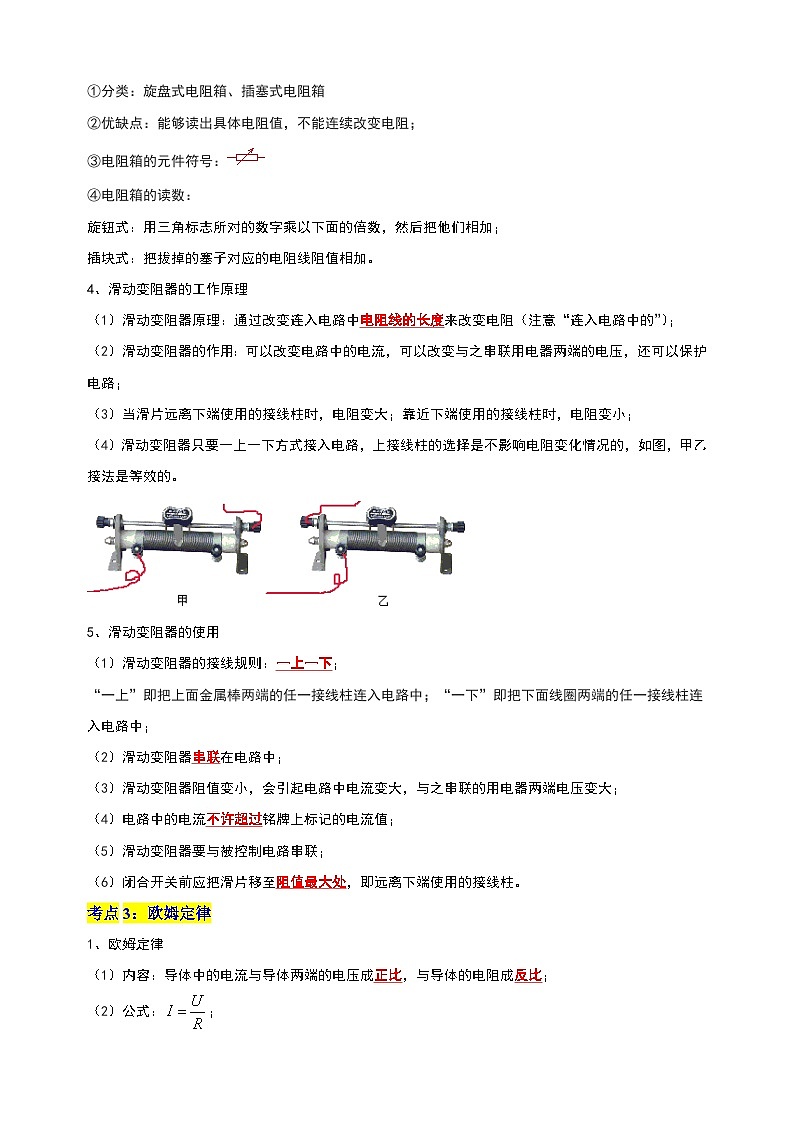

①分类：旋盘式电阻箱、插塞式电阻箱
②优缺点：能够读出具体电阻值，不能连续改变电阻；
③电阻箱的元件符号：
④电阻箱的读数：
旋钮式：用三角标志所对的数字乘以下面的倍数，然后把他们相加；
插块式：把拔掉的塞子对应的电阻线阻值相加。
4、滑动变阻器的工作原理
（1）滑动变阻器原理：通过改变连入电路中电阻线的长度来改变电阻（注意“连入电路中的”）；
（2）滑动变阻器的作用：可以改变电路中的电流，可以改变与之串联用电器两端的电压，还可以保护电路；
（3）当滑片远离下端使用的接线柱时，电阻变大；靠近下端使用的接线柱时，电阻变小；
（4）滑动变阻器只要一上一下方式接入电路，上接线柱的选择是不影响电阻变化情况的，如图，甲乙接法是等效的。
5、滑动变阻器的使用
（1）滑动变阻器的接线规则：一上一下；
“一上”即把上面金属棒两端的任一接线柱连入电路中；“一下”即把下面线圈两端的任一接线柱连入电路中；
（2）滑动变阻器串联在电路中；
（3）滑动变阻器阻值变小，会引起电路中电流变大，与之串联的用电器两端电压变大；
（4）电路中的电流不许超过铭牌上标记的电流值；
（5）滑动变阻器要与被控制电路串联；
（6）闭合开关前应把滑片移至阻值最大处，即远离下端使用的接线柱。
考点3：欧姆定律
1、欧姆定律
（1）内容：导体中的电流与导体两端的电压成正比，与导体的电阻成反比；
（2）公式：；
（3）单位：电流I的单位是安培A；电压U的单位是伏特V；电阻R的单位是欧姆Ω；
（4）理解：
①当导体的电阻一定时，导体中的电流与导体两端的电压成正比；当导体两端的电压一定时，导体中的电流与导体的电阻成反比；
②在使用公式及其导出式时，要注意同一段导体、同一时刻；
③初中阶段所描述的欧姆定律仅适用于纯电阻电路中，即电能完全转化成内能或光能。
2、欧姆定律变形公式
（1）：电阻等于电压与电流的比值；电阻是导体本身的性质，与电压、电流无关；
（2）U=IR：电压等于电流与电阻的乘积；电压与电流、电阻无关。
※注意：
（1）解决实际问题时：
①一定不能忘记电阻是导体本身的一种性质与I、U无关；
②一定不能忽视电压、电流、电阻三者的同一性；
③一定不能忽视电压、电流、电阻三者的同时性。
（2）利用欧姆定律解决的比例问题常用到的理论：
①串联电路中电压与电阻成正比；
②并联电路中电流与电阻成反比。
（3）在不同时段时，电源电压和同一段导体的电阻一般不变因为物理公式中各物理量有其实际意义，不能只按数学形式去判断，根据公式凡是说电阻与谁成比例的，都是错误的！
3、 电流与电压的关系
（1）由于电压是形成电流的原因，说明电流的大小与导体两端的 电压 有关；由于导体的电阻对电流有阻碍作用，所以，电流的大小与导体 电阻有关。
（2）探究电流与电压关系
①控制不变的量：电阻；
怎样控制：采用同一个定值电阻实验；
②改变的量：电压；
怎样改变：改变电池节数；调节学生电源的旋钮；串联滑动变阻器，调节滑片；
③滑动变阻器在实验中的作用：保护电路；改变定值电阻两端的电压；
④电路图：
⑤结论：当导体的电阻一定时，导体中的电流与导体两端的电压成正比。
4、电流与电阻的关系
（1）探究电流与电阻的关系
①控制不变的量：电压；
怎样控制：串联滑动变阻器，调节滑片；
②改变的量：电阻；
怎样改变：更换定值电阻（不能用滑变阻器来代替定值电阻）；
③滑动变阻在实验中的作用：保护电路；使定值电阻两端的电压保持不变；
④结论：当导体两端的电压一定时，导体中的电流与导体的电阻成反比。
考点4：欧姆定律的应用
1、欧姆定律的应用
（1）相关基础知识链接：
①电流规律：
串联：I=I1=I2串联电路电流处处相等。
并联：I=I1+I2并联电路干路电流等于各支路电流之和。
②电压规律：
串联：U=U1+U2串联电路总电压等于各部分电路两端电压之和。
并联：U=U1=U2并联电路各支路两端电压相等，等于总电压。
③电阻规律：
串联：R=R1+R2串联电路总电阻等于分电阻之和。
并联：并联电路总电阻的倒数等于各分电阻倒数之和。
④比例规律：
串联：串联电路中电压与电阻成正比。
并联：I1R1=I2R2并联电路中电流与电阻成反比。
⑤欧姆定律：导体中的电流与导体两端的电压成正比，与导体的电阻成反比。
2、伏安法：利用电压表测量电压，电流表测量电流；
（1）根据，可以计算出电阻；
（2）伏安法测电阻的电路图：
3、伏安法测定值电阻的探究实验
（1）实验目的：用电流表、电压表测出定值电阻的阻值；
（2）实验原理：；
（3）实验方法：伏安法；
（4）实验器材：干电池、开关、电压表、电流表、待测定值电阻、滑动变阻器、若干导线；
（5）实验步骤：步骤①根据电路图连接实物图，注意连接时开关要断开，开关闭合之前要把滑动变阻器调到阻值最大处；
步骤②检查无误后，闭合开关，调节滑动变阻器滑片 P的位置，改变电阻两端电压分别为U1、U2、U3观察电流表每次对应的数值，I1、I2、I3 分别填入设计的记录表格；
步骤③根据每次记录的电压和电流值，求它的对应的电阻值，再求出它们的平均值；
步骤④整理实验器材。
