期末模拟卷02-2024-2025学年九年级上册物理期末复习专项训练（苏科版）

这是一份期末模拟卷02-2024-2025学年九年级上册物理期末复习专项训练（苏科版），共20页。试卷主要包含了选择题，填空题等内容，欢迎下载使用。
第Ⅰ卷 选择题
一、选择题（本题共12小题，每小题2分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的）
1．学校举行升旗仪式时，旗杆上端的滑轮相当于一个杠杆，下列工具和它是同一类的是（ ）
A．钓鱼竿B．开瓶器
C．天平D．镊子
2．如表是一些物质的比热容[J/（kg•℃）]，根据表中数据，下列判断正确的是（ ）
A．质量相等的铝块和铜块升高相同的温度，铝块吸收的热量多些
B．1000g水的比热容是500g水的比热容的两倍
C．物质的比热容只与物质的种类有关
D．寒冬季节，放在室外盛有水的水缸会破裂，主要是因为水的比热容较大
3．现代智能手机通常支持密码、指纹、人脸等多种解锁方式，任选一种方式解锁成功后即可正常使用手机。在如图所示的模拟电路中，S1表示密码解锁开关，S2表示指纹解锁开关，S3表示人脸解锁开关，灯泡L发光表示手机解锁成功，则以下电路图能实现上述功能的是（ ）
A．B．
C．D．
4．如图所示的电路中，两个相同的小灯泡L1与L2串联，当闭合开关时，L1、L2均不亮，电压表有示数，则电路发生的故障是（ ）
A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路
5．现代家庭电器化程度越来越高，用电安全非常重要，如图是我国家庭电路的一部分，下列说法正确的是（ ）
A．若在图中①、②两处分别安装电灯或开关，①处应装开关，②处应装电灯
B．甲图中人不会发生触电事故，乙图中人会发生触电事故
C．若a处断开，洗衣机插头插入插座，洗衣机虽能工作但有安全隐患
D．用试电笔的笔尖接触被测导线时，手指不能触碰笔尾金属帽
6．如图所示甲、乙两套装置所用滑轮质量均相等，用它们分别将所挂重物在相等时间内竖直向上匀速提升相同高度。若G1＝G2，所用竖直向上的拉力分别为F1和F2，拉力做功的功率分别为P1和P2，两装置的机械效率分别为η1和η2（忽略绳重和摩擦），则下列选项正确的是（ ）
A．F1＞F2η1＜η2 P1＜P2B．F1＞F2η1＝η2P1＝P2
C．F1＜F2η1＜η2P1＜P2D．F1＜F2η1＞η2P1＞P2

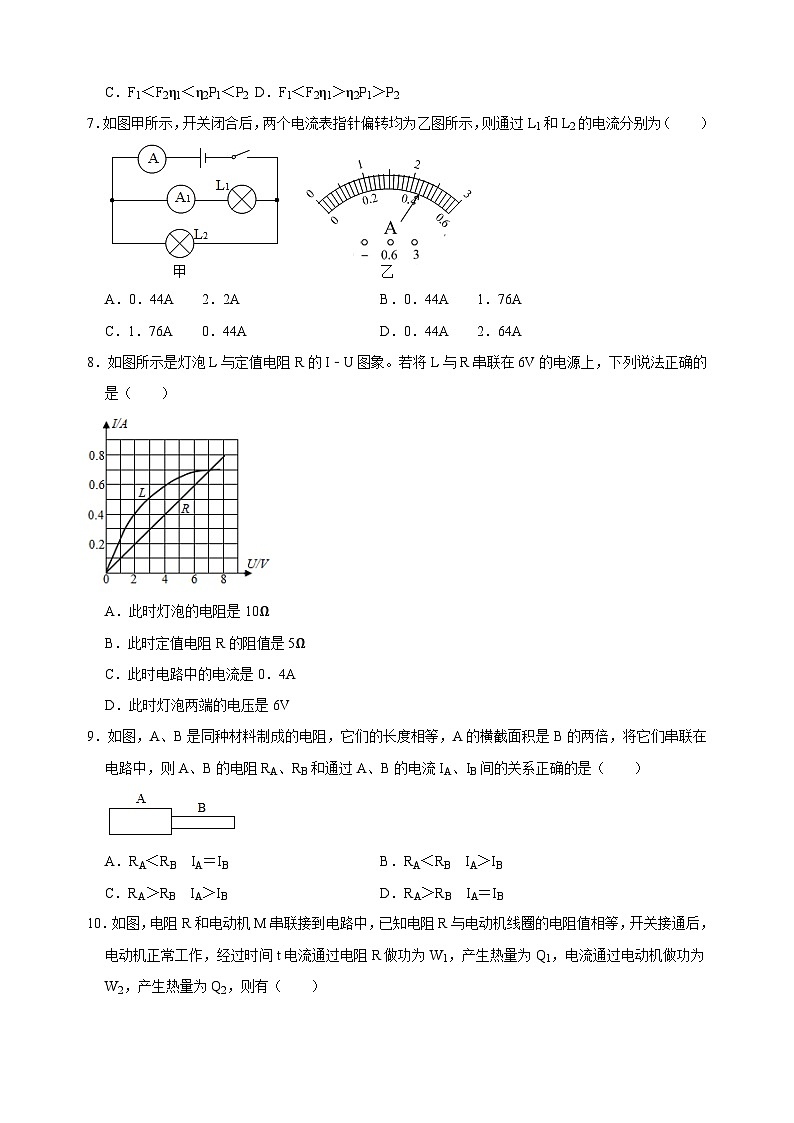

7．如图甲所示，开关闭合后，两个电流表指针偏转均为乙图所示，则通过L1和L2的电流分别为（ ）
A．0．44A 2．2AB．0．44A 1．76A
C．1．76A 0．44AD．0．44A 2．64A
8．如图所示是灯泡L与定值电阻R的I﹣U图象。若将L与R串联在6V的电源上，下列说法正确的是（ ）
A．此时灯泡的电阻是10Ω
B．此时定值电阻R的阻值是5Ω
C．此时电路中的电流是0．4A
D．此时灯泡两端的电压是6V
9．如图，A、B是同种材料制成的电阻，它们的长度相等，A的横截面积是B的两倍，将它们串联在电路中，则A、B的电阻RA、RB和通过A、B的电流IA、IB间的关系正确的是（ ）
A．RA＜RB IA＝IBB．RA＜RB IA＞IB
C．RA＞RB IA＞IBD．RA＞RB IA＝IB
10．如图，电阻R和电动机M串联接到电路中，已知电阻R与电动机线圈的电阻值相等，开关接通后，电动机正常工作，经过时间t电流通过电阻R做功为W1，产生热量为Q1，电流通过电动机做功为W2，产生热量为Q2，则有（ ）
A．W1＜W2 Q1＝Q2B．W1＝W2 Q1＝Q2
C．W1＝W2 Q1＞Q1D．W1＜W2 Q1＜Q2
11．如图甲所示已知通电螺线管的外部磁场与条形磁体周围磁场相似，螺线管实际上就是由多个单匝圆形线圈组成，通电螺线管的磁场可以看成由每一个单匝圆形通电线圈的磁场组合而成，有一单匝圆形通电线圈的电流如图乙所示，有一小磁针放在其下方静止（黑色端为N极），如图丙所示的地球，上方为地理北极，地球周围存在磁场，有学者认为，地磁场是由于地球的带电体随地球自转形成的圆形电流引起的。物理学规定正电荷定向移动方向为电流方向，下列说法正确的是（ ）
A．图乙中B端为N极B．图丙中地球上方为地磁N极
C．图甲中A端为S极D．随地球自转的带电体所带电荷为正电荷
12．灯泡L的电流随电压变化的图像如图甲所示，将此灯泡与定值电阻R接入图乙所示的电路中，只闭合开关S，小灯泡的实际功率为0．5W，再闭合开关S1，电流表的示数变化了0．1A，则（ ）
A．电源电压为3VB．S1闭合后，灯泡的亮度变亮
C．定值电阻的阻值为10ΩD．电路总功率为0．7W
二、填空题（本题共10小题，每空1分，共23分）
13．汽车发动机工作时，需要对它进行冷却。人们常选用“水”作冷却液，是因为水_______（选填“热值”或“比热容”）较大；当水吸收发动机缸体热量后，水的内能_______（选填“增加”或“减小”），这是通过_______的方式改变发动机缸体的内能。
14．如图所示是某建筑物轮廓灯，夜晚时华灯初上，给城市夜晚增添绚丽光彩。根据图
中的现象，可知建筑物轮廓灯的连接方式为_______联，您判断的依据是_____________________。
15．如图所示，电能表的读数是_______kW•h。若电路中某用电器单独工作12min，该电能表表盘转了60r，则这个用电器的实际功率为_______W。
16．从产品说明书得知，一台“6V 3W”的迷你型小风扇，电动机线圈阻值为1Ω。则小风扇正常工作1min消耗的电能为_______J；电动机线圈1min产生的热量为_______J。
17．在如图所示的实验装置中，磁体和导体棒均水平放置，断开S2，闭合S1，当导体棒水平运动时，灵敏电流计G的指针发生偏转，这是______________现象；当断开S1，闭合S2，导体棒能运动起来，依此可制成______________（选填“发电机”或“电动机”）。
18．如图所示，电源电压为9V，R1＝20Ω，滑动变阻器阻值变化范围为0～40Ω，则滑片P从a滑到b过程中，电路中的电流______________（选填“变大”“不变”或“变小”），电压表的示数逐渐变_______。
19．如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则电源电压为_______V，当滑片P滑到b端时，R1的消耗的电功率为_______W。
20．为使舰载机在短时间内达到起飞速度，航母上安装了蒸汽弹射装置，如图所示为其简化原理图。汽缸内蒸汽体积膨胀对外做功，同时推动活塞，从而使舰载机获得巨大的牵引力，弹射出去。从能量转化角度讲，蒸气弹射装置原理与汽油机工作的_______冲程相似。一瓶汽油，用去一半，其热值_______（选填“变大”“变小”或“不变”）。
21．如图所示，斜面长5m，高1m，把重为5000N的物体匀速地推向斜面顶端，若斜面是光滑的，则推力为_______N；如果斜面不光滑，其斜面的机械效率为80%，则所用推力为______________N，物体受到的摩擦力为_______N。
22．如图甲所示电路，电源电压不变，L是额定电压为2．5V的小灯泡，R为滑动变阻器。闭合开关，滑片P在某两点间移动的过程中，电流表A与电压表V1的示数变化关系如图乙所示。当电流表示数为0．2A时，两电压表的示数相等，则电源电压为_______V。小灯泡正常工作时滑动变阻器接入电路的阻值为_______Ω。
三．解答题（本题共8小题，共53分）
23．（3分）如图所示，两灯泡的额定电压均为220V。要求开关只控制灯泡，灯泡能正常发光，请将电路连接完整。
24．（3分）根据如图所示的实物连接图，请在虚线框内画出对应的电路图。
25．（8分）在探究杠杆的平衡条件实验中。
（1）实验前，杠杆在图甲所示的位置静止，此时杠杆处于_______（选填平衡”或“非平衡”）状态；应该将平衡螺母向_______（选填“左”或“右”）调节。
（2）实验中，在杠杆的两侧加挂钩码，并移动钩码的位置，使杠杆始终在水平位置平衡，这样做的目的是便于测量_______的大小；进行多次实验并把数据记录在表格中，多次实验的目的是 ；小明根据下表所测数据得出杠杆平衡的条件是： 。
（3）如图乙所示，保持杠杆水平位置平衡，测力计从a位置转到b位置，其示数 （选填“变大”、“变小”或“不变”）；当测力计转到b位位置，此时杠杆为 杠杆。
（4）实验结束后，小明提出了新的探究问题：“若支点不在杠杆的中点时，杠杆平衡条件是否仍然成立？”于是小明利用如图丙所示装置进行探究，发现在杠杆左端的不同位置，用弹簧测力计竖直向上拉，使杠杆在水平位置处于平衡时，测出的拉力大小与杠杆平衡条件不相符。其原因是 。
26．（7分）有一个额定电压为2．5V的小灯泡，电阻大约为10Ω，电源电压为3V且保持不变，小赞想测量这个小灯泡的额定功率。
（1）图甲是小赞未完成的电路连接，请用笔画线代替导线将实物电路连接完整（要求：滑片向左移动时，小灯泡逐渐变亮）。
（2）在连接电路时，开关应 ，滑动变阻器滑片P移到 端（填“A”或“B”），起到保护电路的作用。
（3）小赞在连接好电路后，闭合开关，发现电流表无示数，电压表有明显示数，造成这种现象的原因是：小灯泡 （填“短路”或“断路”）。
（4）在实验中，若电压表示数为2V，为了能测量小灯泡的额定功率，必须将滑动变阻器的滑片P向 （填“A”或“B”）端移动，当电压表的示数为2．5V时，小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡的额定功率为 W。实验中通过计算发现小灯泡的电阻是变化的，原因是小灯泡电阻受 的影响。
27．（5分）小亮利用如图甲所示的电路“探究电流跟电阻的关系”，电源电压4．5V，五个定值电阻的阻值分别是5Ω、10Ω、15Ω、20Ω和25Ω，滑动变阻器标有“50Ω 1A”字样。
（1）正确连接电路后闭合开关，移动滑动变阻器滑片P，电流表有示数，电压表无示数，则若故障可能是 （写出一种即可），小亮排除故障后再次闭合开关，移动滑动变阻器滑片P的同时，眼睛应注视；
A．电流表示数 B．电压表示数 C．滑动变阻器滑片
（2）实验中小亮多次改变R的阻值，调节滑动变阻器滑片P，使电压表示数保持不变，记下电流表的示数，得到如图乙所示的图像，由图像可知，电压表示数保持的值为 V，通过实验得出的结论是： ；
（3）结合图像乙，小亮同学在五次实验中滑动变阻器接入电路的阻值范围是 Ω。
28．（7分）如图所示，斜面长s＝2m，高h＝1m，建筑工人将重G＝150N的货物箱，用绳子从地面匀速拉到顶端时，沿斜面向上的拉力为F＝100N，忽略绳重。求：
（1）该过程拉力做的功；
（2）该装置的机械效率。
29．（8分）如图所示电路中，R1的阻值为20Ω，R2的阻值为30Ω，当开关S1闭合、S2断开时，电流表读数为0．3A。求：
（1）电源电压；
（2）当开关S1、S2都闭合时电流表示数。
30．（12分）如图甲所示电路，电源电压恒定，定值电阻R1阻值未知，滑动变阻器R2上标有“200Ω”字样。刚闭合开关S时，电压表V1的示数是电压表V2的示数六分之一，当滑片从右端往左移动的过程中，滑动变阻器的电功率P2与总功率P总的部分关系图像如图乙所示。求：
（1）R1的阻值；
（2）电源电压；
（3）电路总功率等于P1时，滑动变阻器R2的阻值。
水
4．2×103
铝
0．88×103
煤油、冰
2．1×103
干泥土
0．84×103
沙石
0．92×103
铜
0．39×103
实验次数
动力F1/N
动力臂L1/cm
阻力F2/N
阻力臂L2/cm
1
1．5
10
1
15
2
1
20
2
10
3
0．5
20
1
10
参考答案
1．C
【解答】解：旗杆上的滑轮是定滑轮，是等臂杠杆；
AD．钓鱼竿和镊子，动力臂小于阻力臂，是费力杠杆，故AD不符合题意；
B．开瓶器动力臂大于阻力臂，是省力杠杆，故B不符合题意；
C．天平动力臂等于阻力臂，是等臂杠杆，故C符合题意。
故选：C。
2．A
【解答】解：A、已知c铜＜c铝，质量相同的铝块和铜块升高相同的温度，根据Q＝cmΔt可知，比热容大的物质，吸收的热量较多，故A正确；
B、比热容是物质本身的一种特性，与物质的种类和状态有关，100g水和500g水都是水，其比热容相同，故B错误；
C、物质的比热容与物质的种类、状态有关，故C错误；
D、冰的密度小于水的密度，水在寒冬季节，达到凝固点而结冰，结冰时，质量不变，体积变大，将把水缸胀破，故D错误。
故选：A。
3．D
【解答】解：
由题意可知，密码解锁开关S1、指纹解锁开关S2、人脸解锁开关S3，都可以解锁手机，都能使灯泡L发光，说明三个开关可以独立工作，互不影响，即为并联，灯泡在干路上，由各选项电路图知，D符合要求。
故选：D。
4．C
【解答】解：根据电路图可知，两灯串联，电压表测量灯泡L1两端的电压；
当开关闭合时，两灯均不亮，这说明电路出现了断路现象；电压表有示数，说明电压表与电源之间是接通的，所以故障是灯L1断路。
故选：C。
5．C
【解答】解：
A、在家庭电路中，开关应接在用电器与火线之间，所以①处应装电灯，②处应装开关，故A错误；
B、甲、乙两图中的人都触电了；甲图中人站在绝缘的板凳上，人体同时接触一根火线和一根零线，这时人体相当于用电器，会发生触电事故；乙图中人站在地上接触到火线，火线、人和大地形成回路，会发生触电事故，故B错误；
C、若a处断开，洗衣机插头插入插座，洗衣机能工作，但外壳不能接地，若外壳漏电，人接触金属外壳，会有电流流过人体，发生触电事故，故C正确；
D、用试电笔的笔尖接触被测导线时，手要接触笔尾金属帽，故D错误。
故选：C。
6．B
【解答】解：
（1）不计绳重及摩擦，因为拉力F＝（G+G动），n1＝2，n2＝3，所以绳子受到的拉力分别为：F1＝（G1+G动），F2＝（G2+G动），G1＝G2，故F1＞F2；故CD错误；
（2）因为动滑轮重相同，提升的物体重和高度相同，W额＝G轮h，W有用＝G物h，所以利用滑轮组做的有用功相同、额外功相同，总功相同；由η＝×100%可知，机械效率相同，η1＝η2；
又因为所用时间相同，由P＝可知，拉力做功的功率P1＝P2，故A错误，B正确。
故选：B。
7．B
【解答】解：由电路图可知，两灯泡并联，电流表A测干路电流，电流表A1测L1支路电流。
因并联电路中干路电流等于各支路电流之和，且两个电流表的指针偏转相同，
所以，干路电流表A的量程为0～3A，分度值为0．1A，示数为2．2A，即干路电流I＝2．2A，
L1支路电流表A1的量程为0～0．6A，分度值为0．02A，示数为0．44A，即通过L1的电流I1＝0．44A，
则通过L2的电流：I2＝I﹣I1＝2．2A﹣0．44A＝1．76A。
故选：B。
8．C
【解答】解：
若将L与R串联在6V的电源上，因串联电路中各处的电流相等，且电源的电压等于各分电压之和，
所以，由图象可知，当电路中的电流为0．4A，电阻R两端的电压为4V，灯泡两端的电压为2V时符合题意，故C正确，D错误；
由I＝可得，灯泡的电阻和定值电阻的阻值分别为：
RL＝＝＝5Ω，故A错误；
R＝＝＝10Ω，故B错误。
故选：C。
9．A
【解答】解：因为A、B是同种材料制成的电阻，它们的长度相等，A的横截面积是B的两倍，所以RA＜RB。
①串联电路中各部分导体的电流相等，即IA＝IB。
故选：A。
10．A
【解答】解：
电阻R和电动机串联接到电路中，开关接通后，根据串联电路的电流特点可知：通过电阻R和电动机的电流相等；
已知电阻R跟电动机线圈的电阻值相等，根据焦耳定律Q＝I2Rt可知：Q1＝Q2；故C、D错误；
对电阻R来说，电流所做的功W1＝Q1，
电动机正常工作时是非纯电阻用电器，消耗的电能一部分转化为内能、大部分转化为机械能，则电流所做的功（消耗的电能）大于电流产生的热量，即：W2＞Q2，
所以，W1＜W2，故A正确，B错误。
故选：A。
11．C
【解答】解：A．由图乙可知，小磁针N极向上，根据异名磁极相互吸引可知，所以B端为S极，故A错误；
BD．由于地磁N极在地理南极附近，地磁S极在地理北极附近，所以图丙中地球上方为地磁S极。根据安培定则，拇指指向N极，四指的方向为电流的方向，所以电流自东向西与地球自转的方向相反，所以地球带负电，故BD错误；
C．由图甲可知，电流从下端流入，上端流出，根据安培定则，用右手握住螺线管，四指弯向电流的方向，大拇指指向螺线管的上端，则上端为N极，下端即A端为S极，故C正确。
故选：C。
12．D
【解答】解：
A、由小灯泡的I﹣U图象可知，当灯泡的实际功率为0．5W时，UL＝2V，IL＝0．25A，
由图乙所示的电路图可知，只闭合开关S时，只有灯泡接入电路，灯泡两端电压等于电源电压，则电源电压：U＝UL＝2V；故A错误；
B、由电路图可知，闭合开关S后再闭合开关S1，灯泡与电阻R并联，根据并联电路的电压特点可知灯泡两端的电压不变，则灯泡的亮度不变，故B错误；
C、闭合开关S后再闭合开关S1，灯泡与电阻R并联，电流表测干路电流，电流表示数变大，
由题知，电流表示数变化了0．1A，则通过电阻R的电流：IR＝ΔI＝0．1A，
由I＝可得，电阻R的阻值：R＝＝＝20Ω，故C错误；
D、干路电流：I＝IL+IR＝0．25A+0．1A＝0．35A，则电路总功率：P＝UI＝2V×0．35A＝0．7W，故D正确。
故选：D。
13．比热容；增加；热传递。
【解答】解：（1）汽车的发动机用水做冷却剂，是因为水的比热容较大，升高相同的温度时，吸收的热量多，冷却效果最好；
（2）发动机工作过程中会产生热量，热量传递到水，是通过热传递的方式使水的内能增加。
故答案为：比热容；增加；热传递。
14．并；并联电路中各用电器互不影响。
【解答】解：由图知，建筑物上两盏轮廓灯不亮，但其余的灯还亮，说明各轮廓灯互不影响；
因为串联电路各用电器相互影响，并联电路中各用电器互不影响，所以建筑物轮廓灯的连接方式为并联。
故答案为：并；并联电路中各用电器互不影响。
15．31．6；100
【解答】解：电能表的读数为：31．6kW•h；
用电器工作12min消耗的电能：W＝kW•h＝0．02kW•h；
用电器的功率：P＝＝＝0．1kW＝100W。
故答案为：31．6；100。
16．180；15
【解答】解：小风扇正常工作1min消耗的电能：W＝Pt＝3W×60s＝180J；
由P＝UI可得，电动机正常工作时线圈的电流I＝＝＝0．5A；
线圈1min产生的热量Q＝I2Rt＝（0．5A）2×1Ω×60s＝15J。
故答案为：180；15。
17．电磁感应；电动机。
【解答】解：断开S2、闭合S1，使导体棒水平向右运动，此时导体在磁场中做切割磁感线运动，电路中就会产生感应电流，电流表G的指针向右偏，这是电磁感应现象；
断开S1、闭合S2，导体棒有电流，在磁场中受到到力的作用，能运动起来，这就是电动机的原理。
故答案为：电磁感应；电动机。
18．不变；小。
【解答】解：由于电压表的电阻很大，相当于断路，所以电路为定值电阻R1和滑动变阻器的最大电阻串联的电路，电压表测量滑动变阻器右面电阻分得的电压；
由于定值电阻R1和滑动变阻器的最大电阻串联，所以滑片P从a滑到b过程中电路中的总电阻不变，由I＝知电路中的电流不变；
滑片P从a滑到b过程中与电压表并联部分的电阻变小，由U＝IR知这部分电阻分得的电压变小，电压表的示数变小。
故答案为：不变；小。
19．3；0．2。
【解答】解：由图甲可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流；
当滑动变阻器滑片P在a端时，则接入电路中的电阻为0，电路中的电流最大，由图乙可知，I1＝0．6A，
由I＝可得，电源的电压：U＝I1R1＝0．6A×R1，
当滑动变阻器滑片P在b端时，接入电路中的电阻最大，电路中的电流最小，由图乙可知，I2＝0．2A，U2＝2V，
因串联电路中总电压等于各分电压之和，所以，电源的电压：U＝I2R1+U2＝0．2A×R1+2V，
因电源的电压不变，所以，0．6A×R1＝0．2A×R1+2V，
解得：R1＝5Ω，
电源的电压：U＝I1R1＝0．6A×5Ω＝3V；
R1的消耗的电功率为：P＝I22R1＝（0．2A）2×5Ω＝0．2W。
故答案为：3；0．2。
20．做功；不变。
【解答】解：气缸内蒸汽体积膨胀，对外做功，同时推动活塞，使舰载机获得巨大的牵引力，此过程中内能转化为机械能，其原理与汽油机的做功冲程相似；
热值是燃料的特性，与燃料的种类和状态有关，与燃料的质量、体积无关，所以一瓶汽油用去了一半后，其热值不变。
故答案为：做功；不变。
21．1000；1250；250。
【解答】解：（1）克服物体的重力所做的功为：
W＝Gh＝5000N×1m＝5000J，
若斜面是光滑的，则物体不受摩擦力的作用，推力做的功等于克服物体重力所做的功，则推力的大小：
F＝＝＝1000N；
（2）如果斜面不光滑，克服物体的重力所做的功为有用功，此时机械效率为80%，
根据可得此时的总功：
W总＝＝＝6250J，
此时所用的推力：
F′＝＝＝1250N；
（3）因为W总＝W额+W有，所以克服摩擦所做的额外功：
W额＝W总′﹣W有＝6250J﹣5000J＝1250J，
根据W额＝fs可得摩擦力的大小：
f＝＝＝250N。
故答案为：1000；1250；250。
22．3；2。
【解答】解：由图甲可知，小灯泡与滑动变阻器串联，电压表V1测小灯泡两端的电压，电压表V2测滑动变阻器R两端的电压，电流表测电路中的电流；
（1）根据图乙可知，当电流表示数为0．2A时，电压表V1的示数为U1＝1．5V，由题意可知，此时两电压表的示数相等，即U2＝U1＝1．5V，由串联电路的电压特点可知，电源电压：U＝U1+U2＝1．5V+1．5V＝3V；
（2）小灯泡在额定电压下正常发光，因此小灯泡正常发光时其两端的电压UL＝U额＝2．5V，
由图乙可知，此时通过灯泡的电流为0．25A，由串联电路的电流规律可知，
通过滑动变阻器的电流：I滑＝IL＝0．25A，
由串联电路的电压特点可知，滑动变阻器两端的电压：U滑＝U﹣UL＝3V﹣2．5V＝0．5V，
由欧姆定律可知，滑动变阻器接入电路的电阻：R滑＝＝＝2Ω。
故答案为：3；2。
23．【解答】解：家庭电路电压为220V，两灯泡的额定电压均为220V，因两灯都能正常工作，则两灯应并联；开关S控制两灯，S接在干路上，根据安全用电原则，开关接在火线与电灯之间；
三孔插座不受开关S控制，按“左零右火上接地”的原则连入电路中，如下图所示：
24．【解答】解：由实物图知，两灯并联，开关S1在干路上，控制整个电路，开关S2控制灯泡L2，电路图如图所示：
25．（1）平衡；右；（2）力臂的大小；避免实验的偶然性，使结论具有普遍规律；F1L1＝F2L2；（3）变小；等臂；（4）杠杆自重的影响。
【解答】解：（1）如图甲所示，杠杆在此位置静止，所以此时杠杆处于平衡状态；要使它在水平位置平衡，应将杠杆右端的平衡螺母向右调节；
（2）实验前先调节杠杆在水平位置平衡，是为了方便直接测出力臂的大小；
在杠杆两端加挂钩码，并移动钩码，使杠杆在水平位置平衡，测出力臂．多次实验并把数据记录在表格中．通过分析表格中数据得到杠杆平衡的普遍规律，所以多次实验的目的是得到杠杆平衡的普遍规律，避免偶然性；
第一组：F1×L1＝1．5N×10cm＝15N•cm，F2L2＝1N×15cm＝15N•cm；
第二组：F1L1＝1N×20cm＝20N•cm，F2L2＝2N×10cm＝20N•cm；
第三组：F1L1＝0．5N×20cm＝10N•cm，F2L2＝1N×10cm＝10N•cm；
根据表格中数据，可以看出杠杆平衡条件是：F1L1＝F2L2；
（3）如图乙所示，保持杠杆水平位置平衡，测力计从a位置转到b位置，此时拉力F的力臂变大，根据杠杆的平衡条件，拉力变小，即测力计示数变小；
当测力计转到b位位置，左右两边的力臂相等，此时杠杆为等臂杠杆；
（4）杠杆的重心不在支点上，杠杆的重力对杠杆转动产生了影响，导致拉力F的大小比由杠杆平衡条件计算出来的数值偏大
故答案为：（1）平衡；右；（2）力臂的大小；避免实验的偶然性，使结论具有普遍规律；F1L1＝F2L2；（3）变小；等臂；（4）杠杆自重的影响。
26．（1）如上图；（2）断开；B；（3）断路；（4）A；0．75；温度。
【解答】解：（1）滑片向左移动时，小灯泡逐渐变亮，即电流变大电阻变小，故变阻器左下接线柱，即A接线柱连入电路中与灯串联，如下所示：
；
（2）连接电路时，开关应断开，滑动变阻器的滑片P应放在阻值最大处的B端；
（3）闭合开关后发现，无论怎样移动滑动变阻器的滑片P，电流表无示数，电路可能断路，电压表有示数，电压表与电源连通，故原因可能是小灯泡断路；
（4）灯在额定电压下正常发光，示数为2V，小于灯的额定电压2．5V，应增大灯两端的电压，根据串联电路电压的规律，应减小变阻器两端的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向A移动，直到电压表的示数为2．5V时，小灯泡正常发光，此时电流表示数如图乙所示，电流表选用小量程，分度值为0．02A，电流为0．3A，则小灯泡的额定功率为：P＝ULIL＝2．5V×0．3A＝0．75W；根据影响导体电阻大小的因素可知，灯丝的电阻随温度的升高而增大。
故答案为：（1）如上图；（2）断开；B；（3）断路；（4）A；0．75；温度。
27．（1）定值电阻短路；B；（2）2．5；电压一定时，通过导体的电流与导体的电阻成反比；（3）4～20。
【解答】解：（1）正确连接电路后闭合开关，移动滑动变阻器滑片P，电流表有示数，则电路为通路，电压表无示数，则故障可能是定值电阻短路；
探究电流跟电阻的关系时，要控制电阻的电压不变，故小亮排除故障后再次闭合开关，移动滑动变阻器滑片P的同时，眼睛应注视电压表示数，选B；
（2）由图知，电阻两端的电压始终保持：UV＝IR＝0．1A×25Ω＝﹣﹣﹣﹣﹣＝0．5A×5Ω＝2．5V，
故得出结论：电压一定时，通过导体的电流与导体的电阻成反比；
（3）根据串联电路电压的规律，变阻器分得的电压：
U滑＝U﹣UV＝4．5V﹣2．5V＝2V，变阻器分得的电压为电压表示数的0．8倍，根据分压原理，
当接入25Ω电阻时，变阻器连入电路中的电阻为：R滑大＝0．8×25Ω＝20Ω；
当接入5Ω电阻时，变阻器连入电路中的电阻为：R滑小＝0．8×5Ω＝4Ω；
在五次实验中滑动变阻器接入电路的阻值范围是4～20Ω。
故答案为：（1）定值电阻短路；B；（2）2．5；电压一定时，通过导体的电流与导体的电阻成反比；（3）4～20。
28．（1）该过程拉力F做的功为200J；
（2）该装置的机械效率为75%。
【解答】解：（1）忽略绳重，该过程拉力F做的功为：
W总＝Fs＝100N×2m＝200J；
（2）有用功为：W有用＝Gh＝150N×1m＝150J，
该装置的机械效率为：
η＝×100%＝×100%＝75%。
答：（1）该过程拉力F做的功为200J；
（2）该装置的机械效率为75%。
29．（1）电源电压为6V；
（2）当开关S1、S2都闭合时，电流表的示数为0．5A。
【解答】解：（1）由图可知，当开关S1闭合、S2断开时，只有电阻R1接入电路，电流表测量通过R1的电流，
电源电压U＝U1＝I1R1＝0．3A×20Ω＝6V；
（2）由图可知，当开关S1、S2都闭合时，电阻R1、R2并联接入电路，电流表测量干路中的电流，
根据并联电路电阻规律可得，电路的总电阻R总＝＝＝12Ω，
电路中的电流I总＝＝＝0．5A，即电流表的示数为0．5A。
答：（1）电源电压为6V；
（2）当开关S1、S2都闭合时，电流表的示数为0．5A。
30．（1）R1的阻值为40Ω；
（2）电源电压为16V；
（3）电路总功率等于P1时，滑动变阻器R2的阻值为160Ω。
【解答】解：（1）闭合开关，两电阻串联接入电路，电压表V1测R1两端的电压，电压表V2测电源电压，
滑动变阻器R2上标有“200Ω”字样，刚闭合开关S时，滑动变阻器接入电路最大阻值，电压表V1的示数是电压表V2的示数六分之一，则U＝6U1，
串联电路总电压等于各部分电压之和，则两电阻两端的电压之比＝＝＝，
根据串联分压原理可知＝＝，则R1＝R2＝×200Ω＝40Ω；
（2）滑动变阻器的电功率等于电路总功率与电阻电阻的电功率之差，即P2＝P总﹣＝P总﹣×R1＝P总﹣×，
根据图像结合抛物线的性质可知P总＝＝＝＝3．2W，解方程可得U＝16V；
（3）根据图像结合抛物线的性质＝可得＝3．2W，解方程可得P1＝1．28W，
串联电路总电阻等于各部分电阻之和，则电路总功率等于P1时，滑动变阻器R2的阻值R2′＝﹣R1＝﹣40Ω＝160Ω。
答：（1）R1的阻值为40Ω；
（2）电源电压为16V；
（3）电路总功率等于P1时，滑动变阻器R2的阻值为160Ω。
