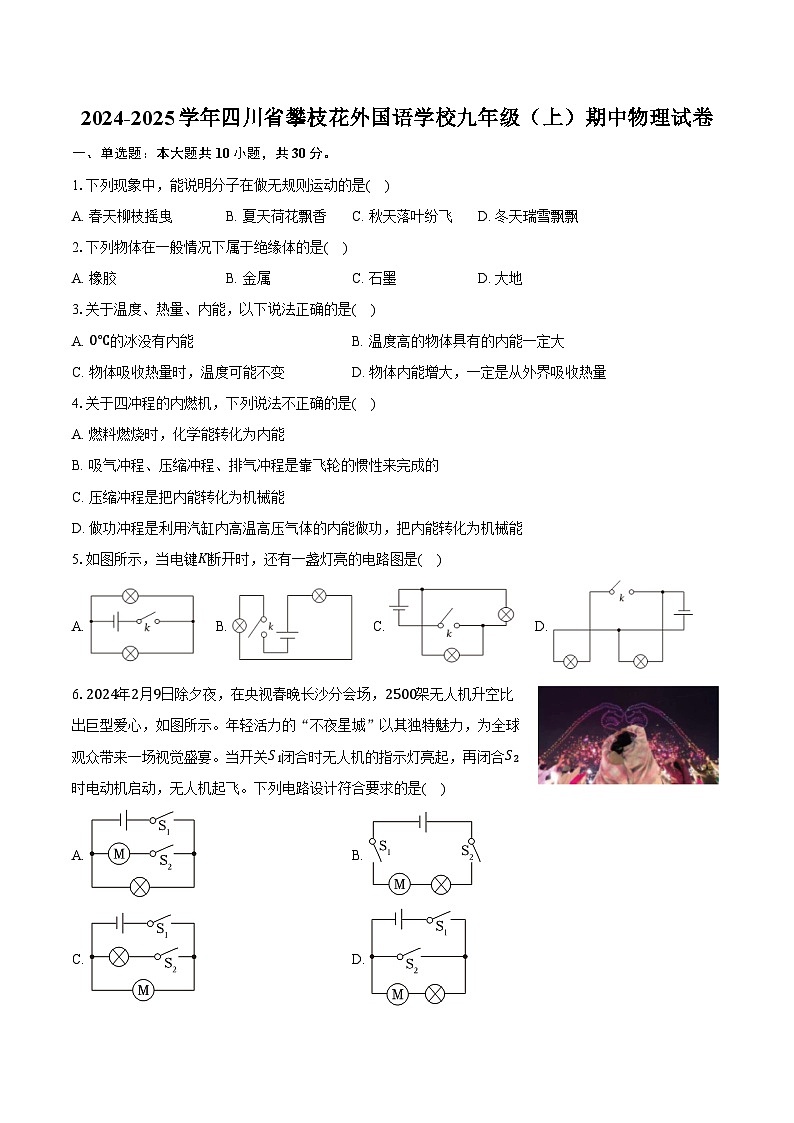

2024-2025学年四川省攀枝花外国语学校九年级（上）期中物理试卷（含答案）

这是一份2024-2025学年四川省攀枝花外国语学校九年级（上）期中物理试卷（含答案），共12页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1.下列现象中，能说明分子在做无规则运动的是( )
A. 春天柳枝摇曳B. 夏天荷花飘香C. 秋天落叶纷飞D. 冬天瑞雪飘飘
2.下列物体在一般情况下属于绝缘体的是( )
A. 橡胶B. 金属C. 石墨D. 大地
3.关于温度、热量、内能，以下说法正确的是( )
A. 0℃的冰没有内能B. 温度高的物体具有的内能一定大
C. 物体吸收热量时，温度可能不变D. 物体内能增大，一定是从外界吸收热量
4.关于四冲程的内燃机，下列说法不正确的是( )
A. 燃料燃烧时，化学能转化为内能
B. 吸气冲程、压缩冲程、排气冲程是靠飞轮的惯性来完成的
C. 压缩冲程是把内能转化为机械能
D. 做功冲程是利用汽缸内高温高压气体的内能做功，把内能转化为机械能
5.如图所示，当电键K断开时，还有一盏灯亮的电路图是( )
A. B. C. D.
6.2024年2月9日除夕夜，在央视春晚长沙分会场，2500架无人机升空比出巨型爱心，如图所示。年轻活力的“不夜星城”以其独特魅力，为全球观众带来一场视觉盛宴。当开关S1闭合时无人机的指示灯亮起，再闭合S2时电动机启动，无人机起飞。下列电路设计符合要求的是( )
A. B.
C. D.
7.如图所示，灯L1和L2是两只相同的灯泡，a、b是电流表或电压表。闭合开关S后，两灯都能发光，则下列判断正确的是( )
A. a、b均为电流表
B. a、b均为电压表
C. a为电流表，b为电压表
D. a为电压表，b为电流表
8.如图所示，电压表能正确测出灯L1两端电压的是( )
A. B.
C. D.
9.体能测试中有一个项目为坐位体前屈，进行身体柔韧性测试。测试者向前推动固定在滑动变阻器滑片上的滑块，滑块被推动的距离越大，仪器的示数就越大。图甲是坐位体前屈测量仪，图乙是小宇设计的模拟电路。下列说法正确的是( )
A. 闭合开关不推动时，电路中的电流表示数最大
B. 向前推的距离越大，电压表示数越大
C. 电压表示数变大时，通过R1的电流也在变大
D. 此电路设计中，用电流表示数反映测量成绩

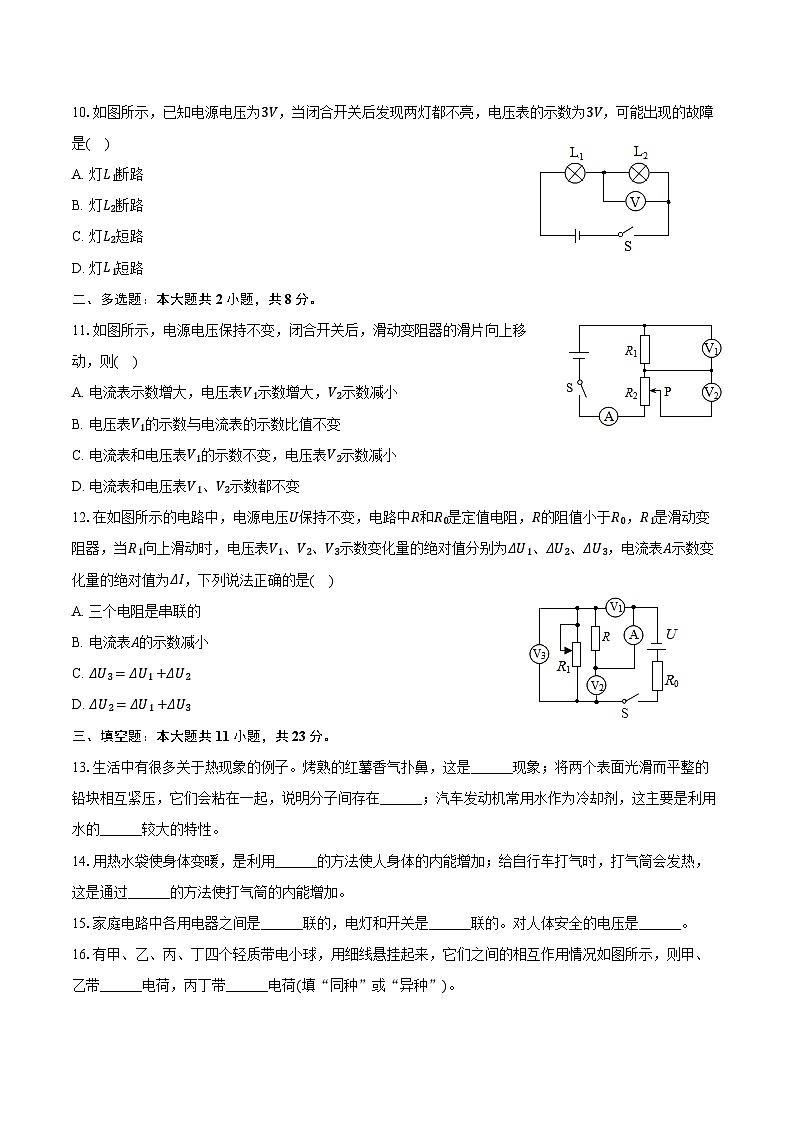

10.如图所示，已知电源电压为3V，当闭合开关后发现两灯都不亮，电压表的示数为3V，可能出现的故障是( )
A. 灯L1断路
B. 灯L2断路
C. 灯L2短路
D. 灯L1短路
二、多选题：本大题共2小题，共8分。
11.如图所示，电源电压保持不变，闭合开关后，滑动变阻器的滑片向上移动，则( )
A. 电流表示数增大，电压表V1示数增大，V2示数减小
B. 电压表V1的示数与电流表的示数比值不变
C. 电流表和电压表V1的示数不变，电压表V2示数减小
D. 电流表和电压表V1、V2示数都不变
12.在如图所示的电路中，电源电压U保持不变，电路中R和R0是定值电阻，R的阻值小于R0，R1是滑动变阻器，当R1向上滑动时，电压表V1、V2、V3示数变化量的绝对值分别为ΔU1、ΔU2、ΔU3，电流表A示数变化量的绝对值为ΔI，下列说法正确的是( )
A. 三个电阻是串联的
B. 电流表A的示数减小
C. ΔU3=ΔU1+ΔU2
D. ΔU2=ΔU1+ΔU3
三、填空题：本大题共11小题，共23分。
13.生活中有很多关于热现象的例子。烤熟的红薯香气扑鼻，这是______现象；将两个表面光滑而平整的铅块相互紧压，它们会粘在一起，说明分子间存在______；汽车发动机常用水作为冷却剂，这主要是利用水的______较大的特性。
14.用热水袋使身体变暖，是利用______的方法使人身体的内能增加；给自行车打气时，打气筒会发热，这是通过______的方法使打气筒的内能增加。
15.家庭电路中各用电器之间是______联的，电灯和开关是______联的。对人体安全的电压是______。
16.有甲、乙、丙、丁四个轻质带电小球，用细线悬挂起来，它们之间的相互作用情况如图所示，则甲、乙带______电荷，丙丁带______电荷(填“同种”或“异种”)。
17.如图所示，若A验电器带负电，B验电器不带电，用带有绝缘柄的金属棒将验电器A、B的金属球连接起来时，A验电器金属箔片的张角变小，B验电器的金属箔片张开一定的角度。则用金属棒连接的瞬间，金属棒中的电流方向为______(填“A→B”或“B→A”)。
18.电阻箱也是一种变阻器，如图所示的旋钮式电阻箱的示数为______Ω。
19.如图是R1、R2两电阻的电压与电流关系图象，由图可知，电阻R1的阻值为______Ω，若将两电阻并联后接在3V电源两端，干路电流为______A。
20.如图所示的电路中，电源电压不变，闭合开关S1、S2，电压表示数为U1；接着只断开开关S2，此时电压表示数为U2，若已知U1：U2=5：3，则电阻R1和R2的阻值之比是______。
21.如图所示电路，开关S闭合后，电流表的示数______(填“变大”、“变小”或“不变”)；若电流表示数变化了0.2A，则电阻R= ______Ω(电源电压保持不变)。
22.有两个定值电阻，R1标有“5Ω，1A”，R2标有“10Ω，0.6A”，如果将它们串联，则允许加在它们两端的最大电压为______V；如果将它们并联，则干路中允许通过的最大电流为______A。
23.如图所示，电源电压恒为6V，R1=10Ω，R2=20Ω，R3=30Ω。
(1)只闭合S，电流表A1的示数为______A，电压表V1、V2示数之比为______；
(2)闭合S、S1、S2，A1和A2的示数之比为______；V1、V2示数之比为______。
四、作图题：本大题共3小题，共9分。
24.根据如图甲所示的电路图，用笔画线代替导线，将图乙所示实物图连接完整。
25.请按照如图甲所示的电路图，连接图乙中的实物元件(电压表选0～3V量程，电流表选0～0.6A量程)。
26.根据图1所示的实物连接图，在图2的框中画出电路图。
五、实验探究题：本大题共4小题，共20分。
27.为了比较水和食用油的吸热能力，小明用两个相同的装置做了如图甲所示的实验。
(1)在两个相同的烧杯中应加入初温相同、______相同的水和食用油。实验中选用相同电加热器的目的是：使水和食用油在相同时间内______。
(2)水和食用油温度随时间变化如图乙所示，根据图甲可判断出b物质是______。根据图乙可判断出a吸热能力较______(选填“强”或“弱”)。
(3)如图丙所示，小明比较水和食用油的吸热能力后，为比较酒精和碎纸片的热值，用两同规格的烧杯装相等质量的水，取质量______(选填“相等”或“不相等”)的酒精和碎纸片，分别放入两个燃烧皿中，点燃分别给烧杯加热，直到酒精和碎纸片完全燃烧完，通过比较______(选填“加热时间”或“液体升高的温度”)来确定酒精和碎纸片热值的大小。
28.探究影响导体电阻大小的因素时，小兵、小红两位同学作出了如下猜想：
①导体的电阻与导体的长度有关。
②导体的电阻与导体的横截面积有关。
③导体的电阻与导体的材料有关。
实验室提供了4根电阻丝，规格、材料如表：
(1)为了验证上述猜想①，应该选用编号为______两根电阻丝进行实验；如果选用编号为A、C两根电阻丝进行实验，是为了验证猜想______(填序号)；如果选用编号为A、D两根电阻丝进行实验，是为了验证猜想______(填序号)。
(2)有同学认为，可以根据灯泡亮度的变化来判断接入的电阻丝阻值的变化情况。老师指出：此实验中这种方法不可取。这是因为电源电压一定时，所选电阻丝的阻值相差太小，灯泡亮度变化______(选填“明显”或“不明显”)。
29.某班级在“探究电流与电压的关系”分组实验中，所用电源电压为3V，定值电阻R阻值为5Ω，滑动变阻器的规格为“20Ω，1A”，各仪器均完好。请完成下列问题：

(1)用笔画线代替导线，将图甲电路连接完整，要求：滑动变阻器滑片P向右移动时电阻变大，导线不交叉；
(2)闭合开关前，发现电流表指针如图乙所示，接下来正确的操作是______；
(3)闭合开关进行实验，移动滑片P到某一位置，电压表的示数如图丙所示，示数为______V；
(4)一小组展示实验数据如表格所示，其他小组发现有一次实验数据是拼凑的，请你指出是第______次实验数据，依据是：______；
(5)分析表格中有效实验数据，可得结论：______。
30.小明在“探究电流与电阻的关系”实验中，设计了如图甲所示的电路。电源电压恒为4.5V，备有阻值分别为5Ω、10Ω、25Ω、50Ω的定值电阻各一个。

(1)设计实验时，小明制定了探究思路：保持定值电阻两端电压不变，改变定值电阻阻值，探究电流与电阻的关系。物理上把这种科学探究的方法叫做______；
(2)在“探究电流与电阻的关系”的过程中，小明设定定值电阻两端的电压为2V，要想使以上所有定值电阻都能为该实验所用，滑动变阻器的最大阻值不能低于______Ω；
(3)小明选择了阻值合适的滑动变阻器，先用5Ω电阻实验，闭合开关，调节滑片P，使电压表示数为2V，并记录此时电流表的示数；断开开关，将5Ω电阻换成10Ω，闭合开关，在原来位置基础上将滑片P向______(选填“A”或“B”)端适当移动，使电压表示数为2V，记录此时电流表的示数；
(4)更换其余电阻继续实验，根据4组数据作出I−1R图象如图乙所示；分析图象可得出：______。
六、计算题：本大题共2小题，共10分。
31.某家庭需要将50kg、10℃的水加热到50℃作为生活用水，他们利用煤气灶烧热水时，需要燃烧0.8kg的煤气。(已知煤气的热值q煤=4.2×107J/kg，水的比热容c水=4.2×103J/(kg⋅℃))求：
(1)水吸收的热量；
(2)煤气灶烧水的效率。
32.如图所示的电路中，电源电压大小保持不变。电阻R1=10Ω，R2=20Ω，滑动变阻器R3的规格为“40Ω，0.5A”，求：
(1)只闭合开关S1，电流表的示数为0.1A，则电源电压大小为多少；
(2)只闭合开关S2，将滑动变阻器的滑片调到最右端，此时电压表示数为多少；
(3)将S1、S2、S3都闭合，移动滑片位置，使电流表的示数为0.5A，此时滑动变阻器的阻值为多少？
参考答案
1.B
2.A
3.C
4.C
5.D
6.A
7.C
8.B
9.D
10.B
11.BC
12.ABC
13.扩散 引力 比热容
14.热传递 做功
15.并 串 不高于36V
16.同种 异种
17.B→A
18.8625
19.10 0.9
20.3：2
21.变大 30
22.9 1.5
1：4 2：3 1：1
24.解：根据图甲可知，该电路为并联电路，开关S在干路中控制整个电路，开关S1控制灯泡L1，开关S2控制灯泡L2，根据电路图连接实物图，如下所示：

25.解：根据电流流向法、按先串后并的原则连接实物电路图，即从电源的正极出发，依次串联电流表、灯泡、滑动变阻器、开关S后，回到负极，最后把电压表并联在灯泡两端；要注意连接滑动变阻器的左上方接线柱和右下方接线柱串联在电路中，电压表选用0～3V量程，电流表选用0～0.6A量程；如下图所示：

26.解：由实物图可知，两灯串联，电流表测电路中的电流，电压表测L1的电压；
从电源正极开始依次画出电流表、灯泡L1、开关、灯泡L2，然后回到电源负极，再把电压表并联在电流表、灯泡L1和开关的两端；如图所示：

27.质量 吸收的热量相同 食用油 强 相等 液体升高的温度
28.A、B ② ③ 不明显
29.将电流表调零 1.6 1 滑动变阻器最大阻值太小 导体电阻一定时，通过导体的电流与导体两端电压成正比
30.控制变量法 62.5 A 在导体两端电压一定时，通过导体的电流与电阻成反比
31.解：(1)水吸收的热量：
Q吸=cmΔt=4.2×103J/(kg⋅℃)×50kg×(50℃−10℃)=8.4×106J；
(2)0.8kg煤气完全燃烧放出的热量：
Q放=mq=0.8kg×4.2×107J/kg=3.36×107J；
煤气灶烧水的效率：
η=Q吸Q放×100%=8.4×106J3.36×107J×100%=25%。
答：(1)水吸收的热量为8.4×106J；
(2)煤气灶烧水的效率为25%。
32.解：
(1)由电路图可知，只闭合开关S1时，电阻R1与R2串联，电流表测量电路中的电流。
串联电路的总电阻等于各串联电阻之和，所以电源电压为：
U=IR=I(R1+R2)=0.1A×(10Ω+20Ω)=3V；
(2)只闭合开关S2，将滑动变阻器的滑片调到最右端时，电阻R2与滑动变阻器R3的最大阻值串联，电流表测量电路中的电流，电压表测量R3两端的电压。
此时电路中的电流为：I′=UR2+R3=3V20Ω+40Ω=0.05A，
R3两端的电压，即电压表的示数为：U3=I′R3=0.05A×40Ω=2V；
(3)S1、S2、S3都闭合时，R2短路，R1与R3并联，电流表测量干路中的电流。
并联电路各支路两端的电压相等，等于电源电压，即：U1=U3=U=3V，
此时通过R1的电流为：I1=U1R1=3V10Ω=0.3A，
因为并联电路干路中的电流等于各支路中的电流之和，
所以通过变阻器R3的电流为：I3=I总−I1=0.5A−0.3A=0.2A，
此时滑动变阻器的阻值为：R3=U3I3=3V0.2A=15Ω。
答：(1)电源电压大小为3V；
(2)电压表示数为2V；
(3)此时滑动变阻器的阻值为15Ω。 编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
实验次数
第1次
第2次
第3次
第4次
电压/V
0.5
1
1.2
2
电流/A
0.1
0.2
0.24
0.4
