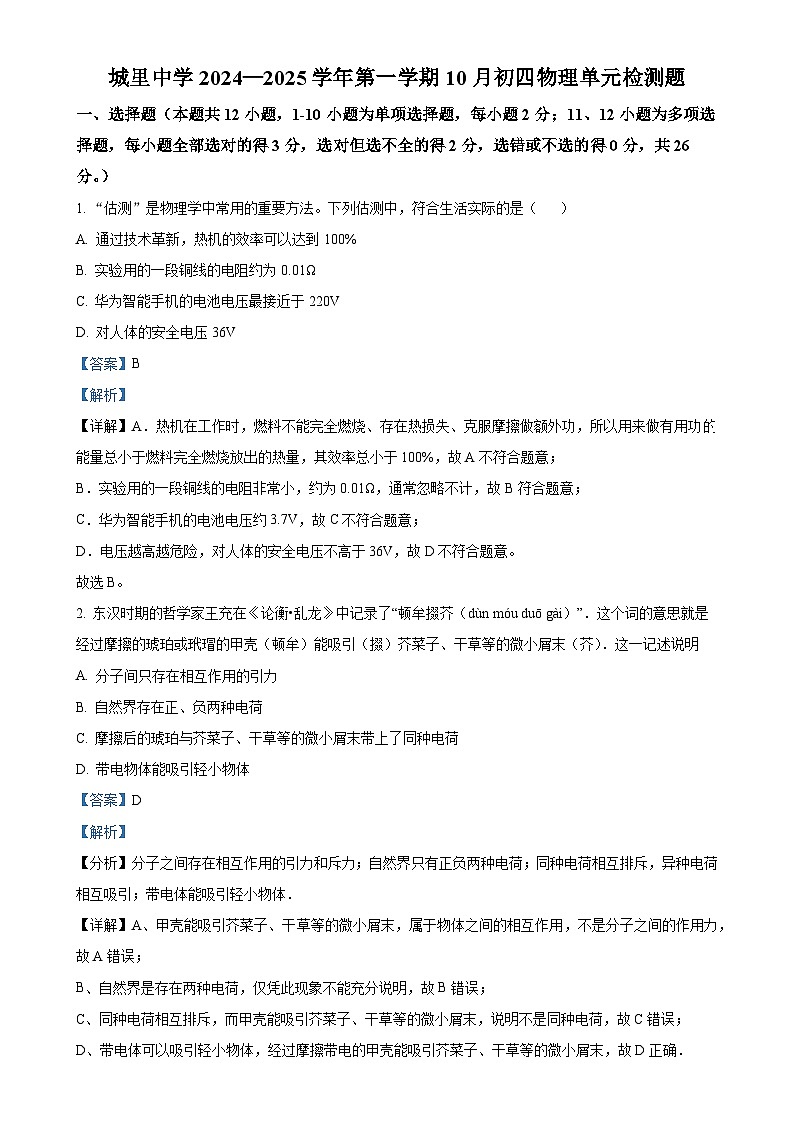

1. “估测”是物理学中常用的重要方法。下列估测中，符合生活实际的是（ ）
A. 通过技术革新，热机的效率可以达到100%
B. 实验用的一段铜线的电阻约为0.01Ω
C. 华为智能手机的电池电压最接近于220V
D. 对人体的安全电压36V
【答案】B
【解析】
【详解】A．热机在工作时，燃料不能完全燃烧、存在热损失、克服摩擦做额外功，所以用来做有用功能量总小于燃料完全燃烧放出的热量，其效率总小于100%，故A不符合题意；
B．实验用的一段铜线的电阻非常小，约为0.01Ω，通常忽略不计，故B符合题意；
C．华为智能手机的电池电压约3.7V，故C不符合题意；
D．电压越高越危险，对人体的安全电压不高于36V，故D不符合题意。
故选B。
2. 东汉时期的哲学家王充在《论衡•乱龙》中记录了“顿牟掇芥（dùn móu duō gài）”．这个词的意思就是经过摩擦的琥珀或玳瑁的甲壳（顿牟）能吸引（掇）芥菜子、干草等的微小屑末（芥）．这一记述说明
A. 分子间只存在相互作用的引力
B. 自然界存在正、负两种电荷
C. 摩擦后的琥珀与芥菜子、干草等的微小屑末带上了同种电荷
D. 带电物体能吸引轻小物体
【答案】D
【解析】
【分析】分子之间存在相互作用的引力和斥力；自然界只有正负两种电荷；同种电荷相互排斥，异种电荷相互吸引；带电体能吸引轻小物体．
【详解】A、甲壳能吸引芥菜子、干草等的微小屑末，属于物体之间的相互作用，不是分子之间的作用力，故A错误；
B、自然界是存在两种电荷，仅凭此现象不能充分说明，故B错误；
C、同种电荷相互排斥，而甲壳能吸引芥菜子、干草等的微小屑末，说明不是同种电荷，故C错误；
D、带电体可以吸引轻小物体，经过摩擦带电的甲壳能吸引芥菜子、干草等的微小屑末，故D正确．
故选D．

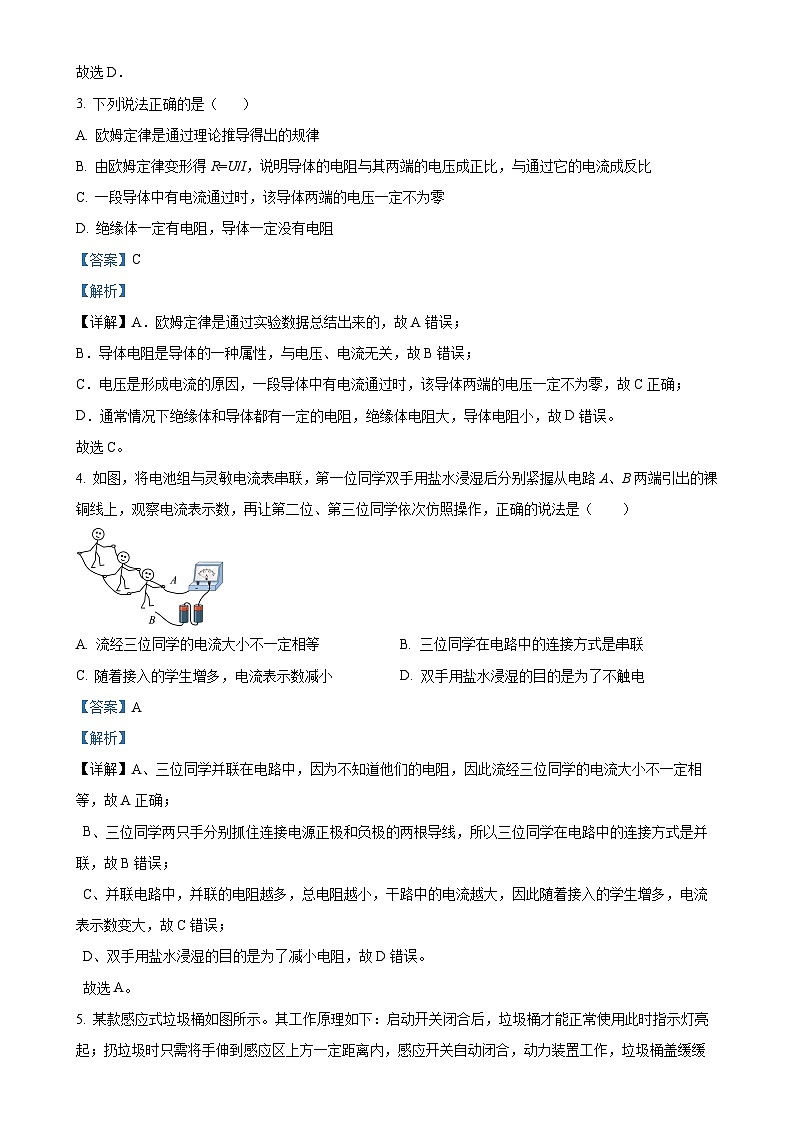

3. 下列说法正确的是（ ）
A. 欧姆定律是通过理论推导得出的规律
B. 由欧姆定律变形得R=U/I，说明导体的电阻与其两端的电压成正比，与通过它的电流成反比
C. 一段导体中有电流通过时，该导体两端的电压一定不为零
D. 绝缘体一定有电阻，导体一定没有电阻
【答案】C
【解析】
【详解】A．欧姆定律是通过实验数据总结出来的，故A错误；
B．导体电阻是导体的一种属性，与电压、电流无关，故B错误；
C．电压是形成电流的原因，一段导体中有电流通过时，该导体两端的电压一定不为零，故C正确；
D．通常情况下绝缘体和导体都有一定的电阻，绝缘体电阻大，导体电阻小，故D错误。
故选C。
4. 如图，将电池组与灵敏电流表串联，第一位同学双手用盐水浸湿后分别紧握从电路A、B两端引出的裸铜线上，观察电流表示数，再让第二位、第三位同学依次仿照操作，正确的说法是（ ）
A. 流经三位同学的电流大小不一定相等B. 三位同学在电路中的连接方式是串联
C. 随着接入的学生增多，电流表示数减小D. 双手用盐水浸湿的目的是为了不触电
【答案】A
【解析】
【详解】A、三位同学并联在电路中，因为不知道他们的电阻，因此流经三位同学的电流大小不一定相等，故A正确；
B、三位同学两只手分别抓住连接电源正极和负极的两根导线，所以三位同学在电路中的连接方式是并联，故B错误；
C、并联电路中，并联的电阻越多，总电阻越小，干路中的电流越大，因此随着接入的学生增多，电流表示数变大，故C错误；
D、双手用盐水浸湿的目的是为了减小电阻，故D错误。
故选A。

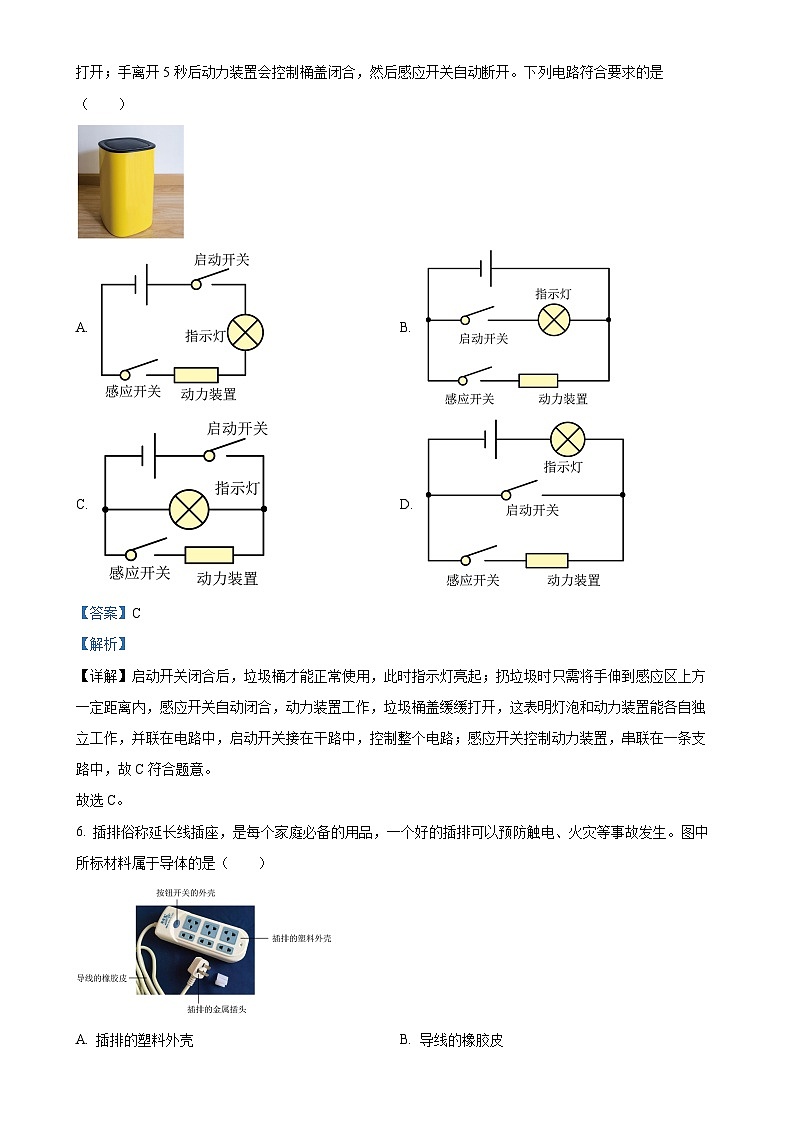

5. 某款感应式垃圾桶如图所示。其工作原理如下：启动开关闭合后，垃圾桶才能正常使用此时指示灯亮起；扔垃圾时只需将手伸到感应区上方一定距离内，感应开关自动闭合，动力装置工作，垃圾桶盖缓缓打开；手离开5秒后动力装置会控制桶盖闭合，然后感应开关自动断开。下列电路符合要求的是（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】启动开关闭合后，垃圾桶才能正常使用，此时指示灯亮起；扔垃圾时只需将手伸到感应区上方一定距离内，感应开关自动闭合，动力装置工作，垃圾桶盖缓缓打开，这表明灯泡和动力装置能各自独立工作，并联在电路中，启动开关接在干路中，控制整个电路；感应开关控制动力装置，串联在一条支路中，故C符合题意。
故选C。
6. 插排俗称延长线插座，是每个家庭必备的用品，一个好的插排可以预防触电、火灾等事故发生。图中所标材料属于导体的是（ ）
A. 插排的塑料外壳B. 导线的橡胶皮
C. 插排金属插头D. 按钮开关的外壳
【答案】C
【解析】
【详解】插排的塑料外壳、导线的橡胶皮、按钮开关的外壳的绝缘性能好，是常见的绝缘体；插排的金属插头具有优良的导电性，是常见的导体。故ABD不符合题意，C符合题意。
故选C。
7. 用灯泡L1和L2组成了串联电路，如图电源由两节新干电池组成。闭合开关后，对此电路描述正确是（ ）
A. 电压表被短路，L1发光
B. 都发光，电压表示数为3V
C. 电压表测L2的电压但量程选择大了
D. 若电流表无示数，电压表有示数，则L1断路
【答案】D
【解析】
【详解】AC．闭合开关，灯泡L1和L2组成了串联电路，电压表并联在灯泡L1两端，故测量的是灯泡L1的电压，电流表测电路电流，两灯泡正常发光，故AC错误；
B．两节新干电池串联使用的电压为3V，即电源电压为3V，电压表并联在灯泡L1两端，故测量的是灯泡灯泡L1的电压，小于3V，故B错误；
D．电流表无示数，电路出现断路故障，电压表有示数，说明断路的部分在电压表并联的部分，即L1断路，故D正确。
故选D。
8. 如图所示，通过开关的通断来研究电路连接和电路故障等问题，下列说法不正确的是（ ）
A. 断开S1和S3，闭合S2时，R1和R2串联
B. 断开S1和S3，闭合S2时，电压表测量电源电压
C. 断开S2，闭合S1、S3时，电流表测量干路电流
D. 断开S1，闭合S2、S3时，电压表示数为电源电压
【答案】B
【解析】
【详解】AB．由图可知，当断开S1和S3，闭合S2时，电流只有一条路径，所以R1与R2为串联；此时电压表并联在R1两端，则电压表测量R1两端电压，故A正确，不符合题意，B错误，符合题意；
C．断开S2，闭合S1、S3时，R1、R2并联，电流表处于干路，测量干路电路，故C正确，不符合题意；
D．断开S1，闭合S2、S3时，R2被短路，电路为只有R1的简单电路，电压表测量电源电压，即电压表示数为电源电压，故D正确，不符合题意。
故选B。
9. 已知R1：R2=2：3，将它们接在如图所示电源电压为12V的电路中，闭合S则通过它们的电流之比及它们两端的电压之比是（ ）
A. I1：I2=3：2 U1：U2=1：1B. I1：I2=3：2 U1：U2=3：2
C. I1：I2=2：3 U1：U2=1：1D. I1：I2=1：1 U1：U2=2：3
【答案】A
【解析】
【详解】分析：（1）根据电路图可知R1和R2并联在电路中；
（2）根据并联电路的特点与欧姆定律答题．
解答：两电阻并联在电源上，它们两端的电压相等，都等于电源电压，则它们两端的电压之比，通过它们的电流之比
故选A
【点睛】本题考查了并联电路的特点及欧姆定律的应用，是一道基础题．
10. 火星是离太阳第四近的行星，火星大气密度大约只有地球的1%，平均大气压强约为700Pa。火星地表沙丘、砾石遍布。我国首个火星探测器“天问一号”，如图甲所示。由长征五号遥四运载火箭发射升空，一次性完成了“绕、落、巡”三大任务，是世界航天史上的先例。下列说法不正确的是（ ）
A. 火星表面上水的沸点要高于地球表面上水的沸点
B. 沙石的比热容较小，所以火星表面昼夜温差较大
C. 火箭使用的氢燃料燃烧时将化学能转化为内能
D. 火箭用液态氢作为燃料，是因为液态氢具有热值大的特点
【答案】A
【解析】
【详解】A．火星平均大气压强约为700Pa,远远低于地球表面的大气压强，所以火星表面上水的沸点要低于地球表面上水的沸点，故A错误，符合题意；
B．沙石的比热容较小，根据可知，一定质量沙石，吸收或放出一定热量时，温度变化大，所以火星表面昼夜温差较大，故B正确，不符合题意；
C．火箭使用的氢燃料燃烧时将化学能转化为内能，故C正确，不符合题意；
D．火箭用液态氢作为燃料，是因为液态氢具有热值大，相同质量的情况下，液态氢燃料可以放出更多的热量，故D正确，不符合题意。
故选A。
11. 下列关于温度、热量和内能说法正确的是（ ）
A. 物体从外界吸收了热量，温度一定升高
B. 热量总是自发地从高温物体传给低温物体
C. 物体的温度越高，具有的热量越多
D. 物体温度升高，内能一定增大
【答案】BD
【解析】
【详解】A．物体从外界吸收了热量，温度不一定升高，如晶体熔化时，吸收热量，温度不变，故A错误；
B．热传递的条件是有温度差，热量总是自发地从高温物体传给低温物体，故B正确；
C．热量是过程量，不能用具有来描述，故C错误；
D．内能与物体的质量和温度有关，物体温度升高，内能一定增大，故D正确。
故选BD。
12. 在电现象中，有四个同学们非常熟悉的实验：①探究电流与电压的关系；②探究电流与电阻的关系；③探究串联电路电压的规律；④探究影响电阻大小的因素。关于这四个电学实验，下列说法中正确是（ ）
A. ①实验中可用小灯泡替代定值电阻
B. ②实验中滑动变阻器的主要作用是要保持定值电阻两端的电压不变
C. ③实验中多次测量目的是为了减小误差
D. ④实验中需要采用控制变量法
【答案】BD
【解析】
【详解】A．探究电流与电压的关系，需要保持电阻一定，改变接入电阻两端的电压，而灯泡的电阻会随温度发生变化，故A错误；
B．探究电流与电阻的关系，需要保持电压一定，改变电阻的大小，滑动变阻器的主要作用是要控制定值电阻两端的电压不变，故B正确；
C．探究串联电路电压的规律，多次测量是为了寻找普遍规律，故C错误；
D．电阻与导体材料、长度和横截面积都有关系，研究其中一个物理量对电阻的影响，需要控制其它物理量，采用控制变量法，故D正确。
故选BD
二、填空题（本题共6个小题，共25分）
13. 观察一些物理小实验。完成下列填空。
（1）将一根塑料绳一端扎紧，从另一端把绳尽可能撕成更多的细丝如图所示，用手向下捋几下后，观察到的现象是：塑料细丝越来越______（填“蓬松”或“紧密”），而手与塑料细丝带上的是______（填“同种”或“异种”）电荷；
（2）如图a、b所示装置均为比较简易的验电器，它们都可以用来检验某物体是否带电，由图中现象可知，图a装置是依据______的原理来检验物体是否带电的，图a装置工作原理与图b装置______（填“相同”或“不相同”）；
（3）如图所示，用毛皮摩擦橡胶棒a，橡胶棒所带的负电荷量约为，则在摩擦过程中，毛皮______（填“得到”或“失去”）了______个电子。用a去接触不带电的验电器金属球b时，金属球b也带上了负电，则瞬时电流方向为______。（选填“从a到b”或“从b到a”）
【答案】（1） ①. 蓬松 ②. 异种
（2） ①. 带电体能吸引轻小物体 ②. 不相同
（3） ①. 失去 ②. ③. 从b到a
【解析】
【小问1详解】
[1][2]将一根塑料绳一端扎紧，用手向下捋几下后，观察到的现象是塑料细丝越来越蓬松，因为塑料丝摩擦后会带上同种电荷，同种电荷会相互排斥；手和塑料丝由于束缚电子的能力不同，摩擦后会带上异种电荷。
【小问2详解】
[1][2]由图中现象可知，图b装置是依据带电体能吸引轻小物体的原理来检查物体是否带电；图a装置工作原理是同种电荷相互排斥，它们的工作原理不相同。
【小问3详解】
[1]用毛皮摩擦橡胶棒a，在摩擦过程中，毛皮失去电子带正电。
[2]每个电子电荷量为
则在摩擦过程中，毛皮失去的电子数为
[3]用一个带负电的物体a去接触不带电的验电器金属球b时，物体a的部分电子会转移到b物体上，物体b会带负电，金属球b也带上了负电，则电子的转移方向从a到b，电流的方向与电子移动的方向相反，故电流方向从从b到a。
14. 电位器是电器设备中常用的电路元件（如图甲），在音响设备中电位器必须与扬声器______（选填“串”或“并”）联。已知接入电路的电阻越小，音量越强，若要实现沿逆时针旋转调节旋钮时，提高音量，必须将B和______接入电路。如图乙是电阻箱，此时接入电路的电阻值读数是______Ω。
【答案】 ①. 串 ②. A ③. 2035
【解析】
【详解】[1]收音机上用以调节音量的一种电位器，实质就是一个滑动变阻器，转动旋钮改变了接入电路的电阻，从而改变了电路中的电流，达到调节收音机音量的目的，所以电位器应与扬声器串联。
[2]逆时针方向旋转调节旋钮时，提高音量，即使扬声器电流变大，电阻变小，由图知，应B和A接入电路。
[3]变阻箱的电阻值
15. 神舟十六号飞船已于在2023年10月31日返回我国东风着陆场。神舟飞船在穿越大气层返回地面时，与大气层摩擦，这是通过______（选填“做功”或“热传递”）的方式，使空气内能增加，这与图______（选填“甲”或“乙”）所示的冲程能量转化一致，在这个过程中，能量总量______（选填“变小”或“变大”或“不变”）。若该汽油机的转速为3000r/min，则1s内汽油机对外做功______次。
【答案】 ①. 做功 ②. 乙 ③. 不变 ④. 25
【解析】
【详解】[1]神舟飞船在穿越大气层时，与大气摩擦，将机械能转化为内能，使空气内能增加，这是通过做功的方式改变物体的内能。
[2]图甲中的进气门和排气门都关闭，且活塞向下运动，火花塞点燃，所以是做功冲程，将内能转化为机械能；而图乙中的进气门和排气门都关闭，且活塞向上运动，所以是压缩冲程，将机械能转化为内能，故图乙符合题意。
[3]根据能量守恒定律可知，能量在转移和转化的过程中总会有所损耗，但是能量的总量保持不变。
[4]在内燃机的一个工作循环中，完成4个冲程，曲轴转动2圈，只对外做功1次；由于飞轮转速为
3000r/min=50r/s
即每秒钟飞轮转50r，则1s内汽油机对外做功25次。
16. 如图是一种自动测定油箱油面高度装置。图中R是电学中的滑动变阻器。油量表是用______（选填“电流”或“电压”）表改装的。当油箱中油量增多时，R接入电路的电阻值将变______。
【答案】 ①. 电流 ②. 小
【解析】
【详解】[1]由图知，电表串联在电路中，故油量表是用电流表改装的。
[2]油箱中油量增多时，油箱中的浮标向上运动时，滑片向下运动，接入电路的电阻丝的长度减小，滑动变阻器接入电路的电阻值减小。
17. 如图所示电路，电源电压不变，滑动变阻器最大阻值为20Ω。闭合开关S，当滑动变阻器的滑片P移到a端时，电流表的示数为0.6A，此时电阻R1两端的电压为__________V；当滑动变阻器滑片P移到b端时，电流表的示数为0.8A，则通过R的电流是__________A。
【答案】 ①. 12 ②. 0.2
【解析】
【详解】[1]开关S闭合，滑片P移动到a端时，电阻R被短路，电路中只有R1连入电路中，电流表的示数为0.6A，则R1两端的电压
[2]当滑片移动到b端时，R与R1并联接入电路，电流表测量干路电流，此时通过R的电流为
18. 如图所示电路中，闭合开关后两灯都发光电流表指针的位置均如图所示，则通过灯L1的电流为__________A，若L2的电阻为10Ω，则电源电压为__________V，L1的电阻为__________Ω。
【答案】 ①. 1.28 ②. 2.8 ③. 2.5
【解析】
【详解】[1]由图可知，两个灯泡并联，电流表A1测量干路中的电流，电流表A2测量通过L2的电流，根据并联电路电流规律可知，电流表A1的示数比电流表A2的示数大；因为两电流表指针位置相同，所以它们的量程不同，电流表A1的量程是0~3A，分度值为0.1A，电流表示数IA1=1.6A；电流表A2的量程是0~0.6A，分度值是0.02A，电流表读数IA2=0.32A；灯泡L2的电流
I2=IA2=0.32A
根据并联电路电流规律可知，灯泡L1的电流
I1=IA1-IA2=1.6A-0.32A=1.28A
[2]根据欧姆定律可得，灯泡 L2两端的电压为
根据并联电路电压相等，电源电压为
[3]根据欧姆定律可得，灯泡 L1的电阻R1的阻值为
三、实验题（共3小题，共20分）
19.
（1）如图所示，把两端接有金属接线柱的塑料管、电源、开关，小灯泡用导线组成电路，闭合开关后，将适量浓度均匀的盐水从注水口倒入管中，发现注入的盐水越多，灯泡越亮，可以说明电阻大小和__________因素有关。
（2）如图所示，闭合开关后，用酒精灯给细铁丝加热。在铁丝温度逐渐升高并发红的过程中，观察电流表的示数________（选填“变小”或“变大”或“不变”），你能得出的结论是________。
（3）如图所示是学习物质导电性一节所做的实验，将废弃灯泡的玻璃外壳打碎，留下灯头和固定两根引线的玻璃芯，将与之相连的灯丝去掉，利用灯头把玻璃芯与LED串联，此时LED不发光；然后用酒精灯加热玻璃芯，当玻璃芯发黄变红时，LED发光。这个实验说明________。
【答案】（1）横截面积
（2） ①. 变小 ②. 金属导体的电阻随温度升高而增大
（3）导体与绝缘体之间没有绝对的界限，在一定条件下可以相互转化
【解析】
小问1详解】
盐水是导体，倒入盐水后电路接通，灯泡发光。注入的盐水越多，盐水的横截面积越大，灯泡越亮，说明盐水越多，电路中的电流越大，电阻越小，可以说明电阻大小和导体的横截面积有关。
【小问2详解】
[1][2]用酒精灯给铁丝加热，随着铁丝温度升高，可以观察到电流表的示数变小，小灯的亮度逐渐变暗，即电路中的电阻变大，可以表明金属导体的电阻随温度升高而增大。
【小问3详解】
常温下，玻璃是绝缘体，利用灯头把玻璃芯与LED串联接入电路中，此时LED不能发光；玻璃芯被加热到发黄变红时，使电路连通，LED能发光，说明常温下的玻璃是绝缘体，高温下的玻璃变成了导体，即导体与绝缘体之间没有绝对的界限，在一定条件下可以相互转化。
20. 为了比较水和煤油的吸热能力，小雨用如图的实验装置进行探究。
（1）如图甲在两个相同的烧杯中应加入初温相同、________相同的水和煤油。用同样的酒精灯加热，相同时间内水吸收的热量________（选填“大于”、“小于”或“等于”）煤油吸收的热量；
（2）如果使水和煤油都升高10℃，我们发现给________的加热时间较长，这表明__________相等的不同物质升高相同温度时，吸收的热量一般是________的，由此引入的物理量是________；
（3）如图乙所示是水和煤油的温度—时间图像，则图线________是水，由图像可知煤油的比热容大小为_______。
（4）如图丙所示，小明比较水和食用油的吸热能力后，为比较酒精和碎纸片的热值，用两相同规格的烧杯装相等质量的水，取质量________（选填“相等”或“不相等”）的酒精和碎纸片，分别放入两个燃烧皿中，点燃分别给烧杯加热，直到酒精和碎纸片完全燃烧完，通过比较_________（选填“加热时间”或“温度计升高的示数”）来确定酒精和碎纸片热值的大小．
【答案】（1） ①. 质量 ②. 等于
（2） ①. 水 ②. 质量 ③. 不同 ④. 比热容
（3） ①. a ②.
（4） ①. 相等 ②. 温度计升高的示数
【解析】
【小问1详解】
[1]实验采用控制变量法，要保持水和煤油的初温和质量相同。
[2]用同样的酒精灯加热，相同时间内酒精灯放出的热量相同，因此相同时间内水吸收的热量等于煤油吸收的热量。
【小问2详解】
[1][2][3][4]根据实验可知，使水和煤油都升高10℃，水加热的时间较长，因此水吸收的热量更多，这说明质量相等的不同物质升高相同温度时，吸收的热量一般是不同的，由此引入了比热容这个物理量。
【小问3详解】
[1]由乙图知：在质量和吸收热量相同时，a的温度升高较小，所以a的吸热能力强，a的比热较大，因此a为水，b为煤油。
[2]根据可知，在质量和温度变化量相同时，物质吸收的热量和物质的比热容成正比，由乙图可知，升高20℃，a加热6min，b加热3min，则a、b吸热之比为，因此a、b的比热容之比也为，因此煤油的比热容为
【小问4详解】
[1]实验时为了控制变量，应用取质量相等的酒精和碎纸屑，将其放入装置中的燃烧皿内。
[2]因燃料的热值不能直接测量，但燃料燃烧放出的热量可以被水吸收，从而使水温发生变化，所以可以通过温度计升高的示数来比较燃料热值的大小关系。
21. 某小组在“探究导体中电流与电阻的关系”实验中，连接了如图甲的电路（电源电压保持6V不变）
（1）请用笔画线代替导线将甲图电路连接完整（要求：滑片P向右移动时电路中电流变大）；______
（2）正确连接并规范操作后，闭合开关，两电表均无示数。若电路只有一处故障发生在定值电阻R或者滑动变阻器上，则故障原因可能是______；
（3）图乙是改正故障后根据测得的实验数据绘制的电流I随电阻R变化的图像，上述实验中，小强用5Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10Ω的电阻接入电路，闭合开关，应向______端移动滑片，使电压表示数为______V；
（4）由表中实验数据和图像，可以得到的实验结论是：______。
【答案】（1） （2）滑动变阻器断路
（3） ①. 左 ②. 3
（4）当导体两端的电压一定时，通过导体的电流与导体的电阻成反比
【解析】
【小问1详解】
滑动变阻器需要串联接在电路中，且一上一下，要求向右移动时，电流变大，滑动变阻器接入的阻值变小，则说明接入的是右下方接线柱，电压表并联在电阻两端，如图所示：
【小问2详解】
正确连接并规范操作后，闭合开关，两电表均无示数，说明发生断路。断路的位置在与电压表并联之外的地方，所以可能是滑动变阻器断路。
【小问3详解】
[1]探究电流与电阻关系，需要控制定值电阻两端的电压不变，小强用5Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10Ω的电阻接入电路，根据串联分压，电压表的示数变大，为了保证电压表的示数不变，滑动变阻器分担的电压需要变大，闭合开关，应向左移动。
[2]根据图乙可知，控制定值电阻两端的电压不变，该值为
故更换定值电阻后，需要调节滑动变阻器，直至电压表的示数为3V为止。
【小问4详解】
分析图像可知，电流与电阻的乘积是一个定值，则结论为当导体两端的电压一定时，通过导体的电流与导体的电阻成反比。
四、应用计算题（本题共2小题，要求写出必要的文字说明、单位、重要的公式及主要的运算过程，只写结果的不得分，共19分）
22. 小红在家利用燃气灶加热，完成了冰的熔化实验，并绘制了冰熔化时温度随时间变化的关系图。实验时，冰的质量为0.5kg，相同时间内水和冰吸收的热量相同，水的比热容为4.2×103J/(kg·℃)，求：
（1）CD段水吸收的热量；
（2）冰的比热容；
（3）若加热10min共消耗了的天然气，求该燃气灶的效率。（天然气的热值为8.4×107J/m3）
【答案】（1）2.1×104J
（2）2.1×103J/(kg·℃)
（3）
【解析】
【小问1详解】
CD段水吸收的热量为
【小问2详解】
AB段冰吸热时间为CD段水吸热时间的一半，所以AB段吸收的热量为CD段水吸收热量的一半，即
AB段冰升高的温度
由可得冰的比热容
【小问3详解】
天然气完全燃烧放出的热量
加热10min时间为AB吸热时间的2倍，所以
该燃气灶的效率
23. 如图，电源电压保持不变。当S2、S3闭合，S1断开时，电压表示数为6V。（要求：以下三问都要画出等效电路图，写出必要的分析和公式）求：
（1）电源电压是多少？
（2）当S1、S3断开，S2闭合时，电压表示数为4V，则R1两端的电压为多少？
（3）当S1、S3闭合，S2断开时，电流表A和A1的示数分别为0.5A和0.2A，则通过R2的电流为多少？R2的阻值是多少？
【答案】（1）6V （2）2V
（3）03A，
【解析】
【小问1详解】
根据题意作出下图：
当S2、S3闭合，S1断开时，电阻R1短路，电路中只有R2，如图1所示，电压表示数为6V，即电源电压为6V。
【小问2详解】
当S1、S3断开，S2闭合时，两电阻串联，电压表测R2的电压，如图2所示，此时电压表示数为4V，根据串联电路的总电压等于各分电阻两端的电压之和可知，R1两端的电压为
【小问3详解】
当S1、S3闭合，S2断开时，两电阻并联，如图3所示，电流表A测总电流，电流表A1测通过R1的电流；根据并联电路电流的规律可得，通过R2的电流
R2的阻值
