广东省佛山市顺德区第一中学2024-2025学年高二上学期11月期中考试物理试卷

这是一份广东省佛山市顺德区第一中学2024-2025学年高二上学期11月期中考试物理试卷，共6页。试卷主要包含了单选题，多选题，实验题，解答题等内容，欢迎下载使用。
一、单选题(本题共7小题，每小题4分，共28分，在每小题给出的四个选项中，只有一个选项符合题目要求，选对的得4分，错选、不选的得0分)

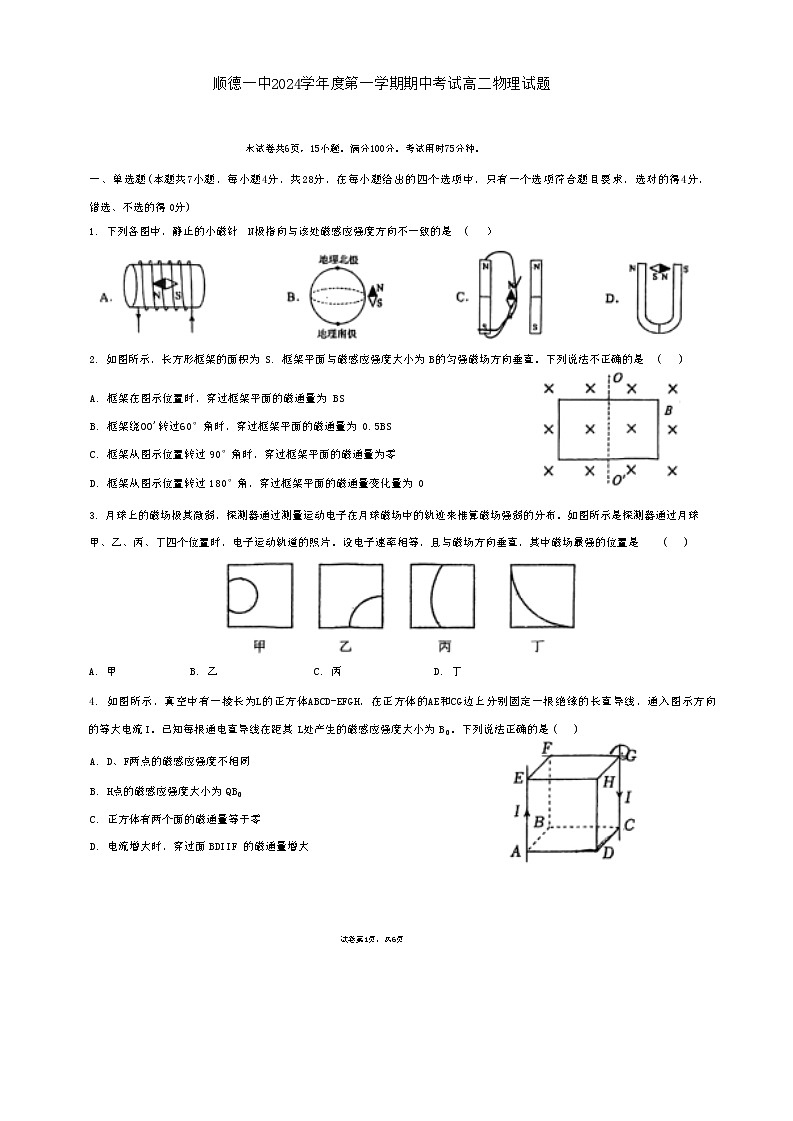

1. 下列各图中，静止的小磁针 N极指向与该处磁感应强度方向不一致的是 ( ）
2. 如图所示，长方形框架的面积为S. 框架平面与磁感应强度大小为B的匀强磁场方向垂直。下列说法不正确的是 ( )
A. 框架在图示位置时，穿过框架平面的磁通量为BS
B. 框架绕OO'转过60°角时，穿过框架平面的磁通量为0.5BS
C. 框架从图示位置转过90°角时，穿过框架平面的磁通量为零
D. 框架从图示位置转过180°角，穿过框架平面的磁通量变化量为0
3. 月球上的磁场极其微弱，探测器通过测量运动电子在月球磁场中的轨迹来推算磁场强弱的分布。如图所示是探测器通过月球 甲、乙、丙、丁四个位置时，电子运动轨道的照片。设电子速率相等，且与磁场方向垂直，其中磁场最强的位置是 ( )
A. 甲 B. 乙 C. 丙 D. 丁
4. 如图所示，真空中有一棱长为L的正方体ABCD-EFGH，在正方体的AE和CG边上分别固定一根绝缘的长直导线，通入图示方向的等大电流I。已知每根通电直导线在距其L处产生的磁感应强度大小为B₀。下列说法正确的是( )
A. D、F两点的磁感应强度不相同
B. H点的磁感应强度大小为QB₀
C. 正方体有两个面的磁通量等于零
D. 电流增大时，穿过面BDIIF 的磁通量增大
试卷第1页，共6页

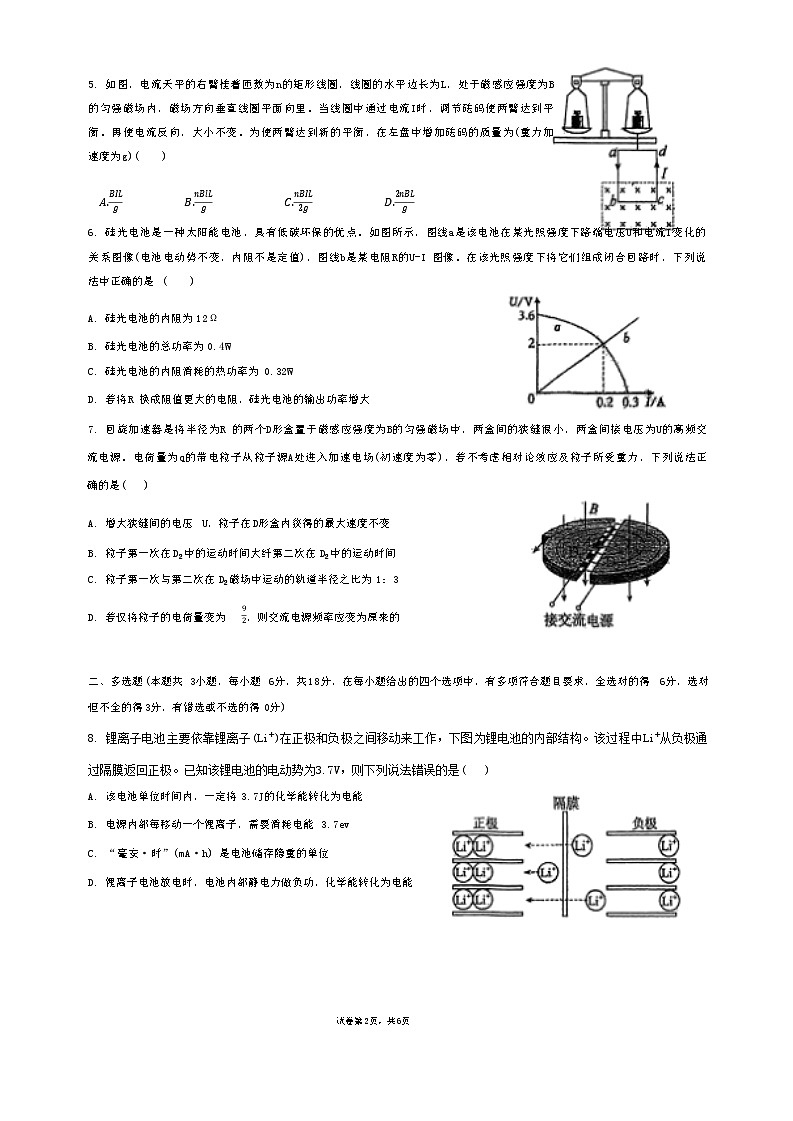

5. 如图，电流天平的右臂挂着匝数为n的矩形线圈，线圈的水平边长为L，处于磁感应强度为B的匀强磁场内，磁场方向垂直线圈平面向里。当线圈中通过电流I时，调节砝码使两臂达到平衡。再使电流反向，大小不变。为使两臂达到新的平衡，在左盘中增加砝码的质量为(重力加速度为g)( )
A.BILg B.nBlLg C.nBIL2g D.2nBLg
6. 硅光电池是一种太阳能电池，具有低碳环保的优点。如图所示，图线a是该电池在某光照强度下路端电压U和电流I变化的关系图像(电池电动势不变，内阻不是定值)，图线b是某电阻R的U-I 图像。在该光照强度下将它们组成闭合回路时，下列说法中正确的是 ( )
A. 硅光电池的内阻为12Ω
B. 硅光电池的总功率为0.4W
C. 硅光电池的内阻消耗的热功率为0.32W
D. 若将R 换成阻值更大的电阻，硅光电池的输出功率增大
7. 回旋加速器是将半径为R 的两个D形盒置于磁感应强度为B的匀强磁场中，两盒间的狭缝很小，两盒间接电压为U的高频交流电源。电荷量为q的带电粒子从粒子源A处进入加速电场(初速度为零)，若不考虑相对论效应及粒子所受重力，下列说法正确的是( )
A. 增大狭缝间的电压 U，粒子在D形盒内获得的最大速度不变
B. 粒子第一次在D₂中的运动时间大纤第二次在D₂中的运动时间
C. 粒子第一次与第二次在D₂磁场中运动的轨道半径之比为1：3
D. 若仅将粒子的电荷量变为 92，则交流电源频率应变为原来的
二、多选题(本题共 3小题，每小题 6分，共18分，在每小题给出的四个选项中，有多项符合题目要求，全选对的得6分，选对但不全的得3分，有错选或不选的得0分)
8. 锂离子电池主要依靠锂离子(Li⁺)在正极和负极之间移动来工作，下图为锂电池的内部结构。该过程中Li⁺从负极通过隔膜返回正极。已知该锂电池的电动势为3.7V，则下列说法错误的是( )
A. 该电池单位时间内，一定将3.7J的化学能转化为电能
B. 电源内部每移动一个锂离子，需要消耗电能3.7ev
C. “毫安·时”(mA·h) 是电池储存隐重的单位
D. 锂离子电池放电时，电池内部静电力做负功，化学能转化为电能
试卷第2页，共6页

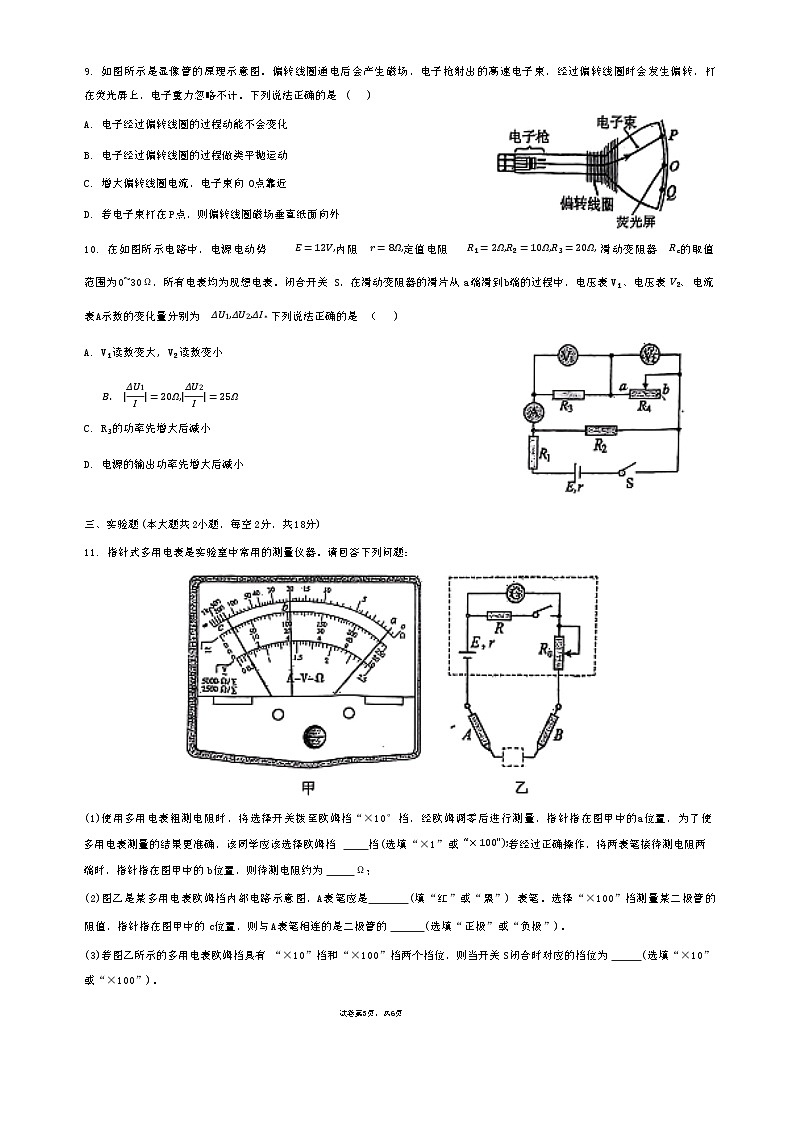

9. 如图所示是显像管的原理示意图。偏转线圈通电后会产生磁场，电子枪射出的高速电子束，经过偏转线圈时会发生偏转，打在荧光屏上，电子重力忽略不计。下列说法正确的是( )
A. 电子经过偏转线圈的过程动能不会变化
B. 电子经过偏转线圈的过程做类平抛运动
C. 增大偏转线圈电流，电子束向O点靠近
D. 若电子束打在P点，则偏转线圈磁场垂直纸面向外
10. 在如图所示电路中，电源电动势 E=12V,内阻 r=8Ω,定值电阻 R₁=2Ω,R₂=10Ω,R₃=20Ω, 滑动变阻器 Rₑ的取值范围为0~30Ω，所有电表均为现想电表。闭合开关S，在滑动变阻器的滑片从a端滑到b端的过程中，电压表V₁、电压表 V₂、电流表A示数的变化量分别为 ΔU1,ΔU2,ΔI*下列说法正确的是 （ )
A. V₁读数变大, V₂读数变小
B. |ΔU1I|=20Ω,|ΔU2I|=25Ω
C. R₃的功率先增大后减小
D. 电源的输出功率先增大后减小
三、实验题(本大题共2小题，每空2分，共18分)
11. 指针式多用电表是实验室中常用的测量仪器。请回答下列问题：
(1)使用多用电表粗测电阻时，将选择开关拨至欧姆挡“×10°挡，经欧姆调零后进行测量，指针指在图甲中的a位置，为了使多用电表测量的结果更准确，该同学应该选择欧姆挡 挡(选填“×1”或 “×100");若经过正确操作，将两表笔接待测电阻两端时，指针指在图甲中的b位置，则待测电阻约为 Ω；
(2)图乙是某多用电表欧姆挡内部电路示意图，A表笔应是 (填“红”或“黑”) 表笔。选择“×100”挡测量某二极管的阻值，指针指在图甲中的c位置，则与A表笔相连的是二极管的 (选填“正极”或“负极”)。
(3)若图乙所示的多用电表欧姆挡具有“×10”挡和“×100”挡两个挡位，则当开关S闭合时对应的挡位为 (选填“×10”或“×100”)。
试卷第3页，共6页
12. 小明同学在实验室做实验； 需要去测量一个未知定值电阻. 的阻值，该待测电阻阻值接近500Ω。现实验室有 R₄如下器材可供选择：（ ）
A. 待测电阻 Rₙ
B. 电流表A₁(量程0~10mA, 内阻 RA1=100Ω);
C. 电流表 A₂(量程 0∼5mA,内阻 RA2约为 100Ω)₄
D. 电压表 V (量程 0∼1.5V,内阻 Rᵥ=500Ω)₄
E. 定值电阻 Rₛ=200Ω;
F. 滑动变阻器R (最大阻值约为10Ω，允许通过的最大电流为1A)；
G. 直流电源E，电动势为3V，内阻很小；
H. 开关S，及若干导线。
小明在以上器材中选择了合适的器材，并设计了电路，如甲图所示。现要求测量数据范围较大，测量结果尽可能准确。
(1)a电表应选B，b电表应选 (请填写所选仪器前的字母编号)
(2)通过调节滑动变阻器，测量得到多组a电表和b电表的示数，将a电表和b电表的示数描成图像如图乙所示，图像横纵轴物理量的单位均采用国际单位，该图像斜率大小为 k=150,则待测电阻 Rᵣ=Ω(保留三位有效数字)，所测得的 Rₐ的测量值与真实值的关系是：测量值 且真实值(选填“>”“
