考点一.电磁感应中的电路问题

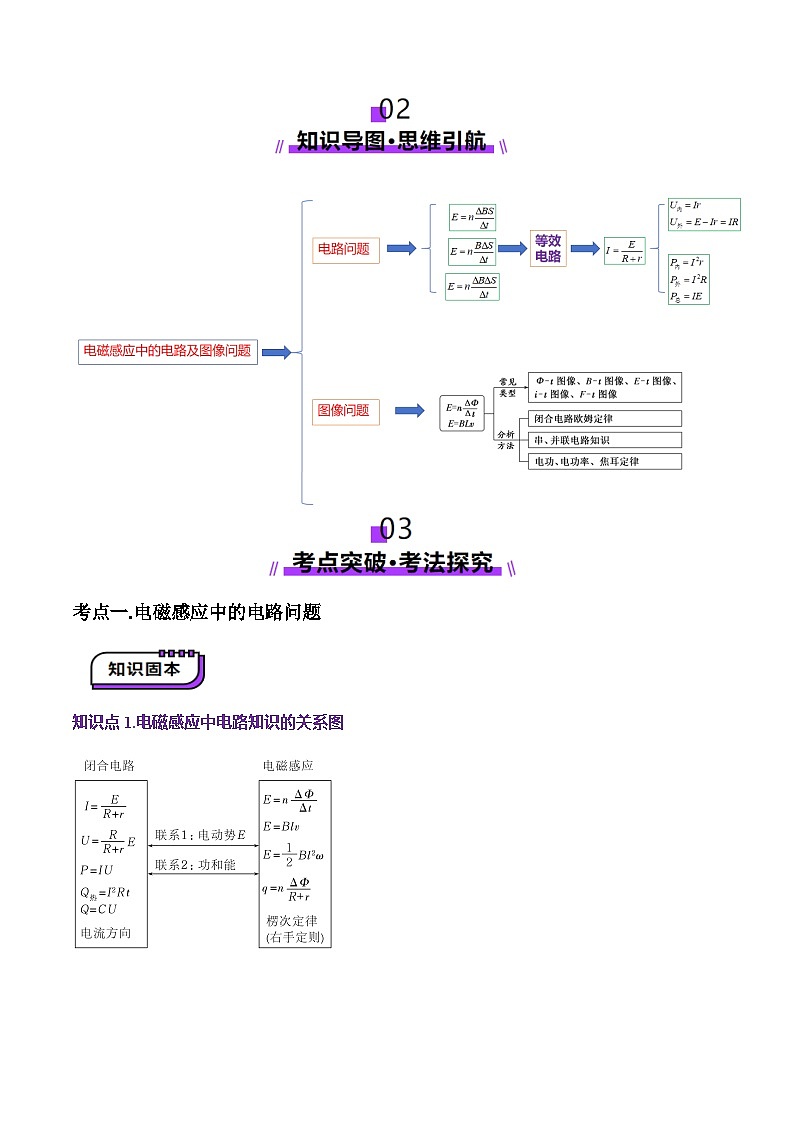

知识点1.电磁感应中电路知识的关系图

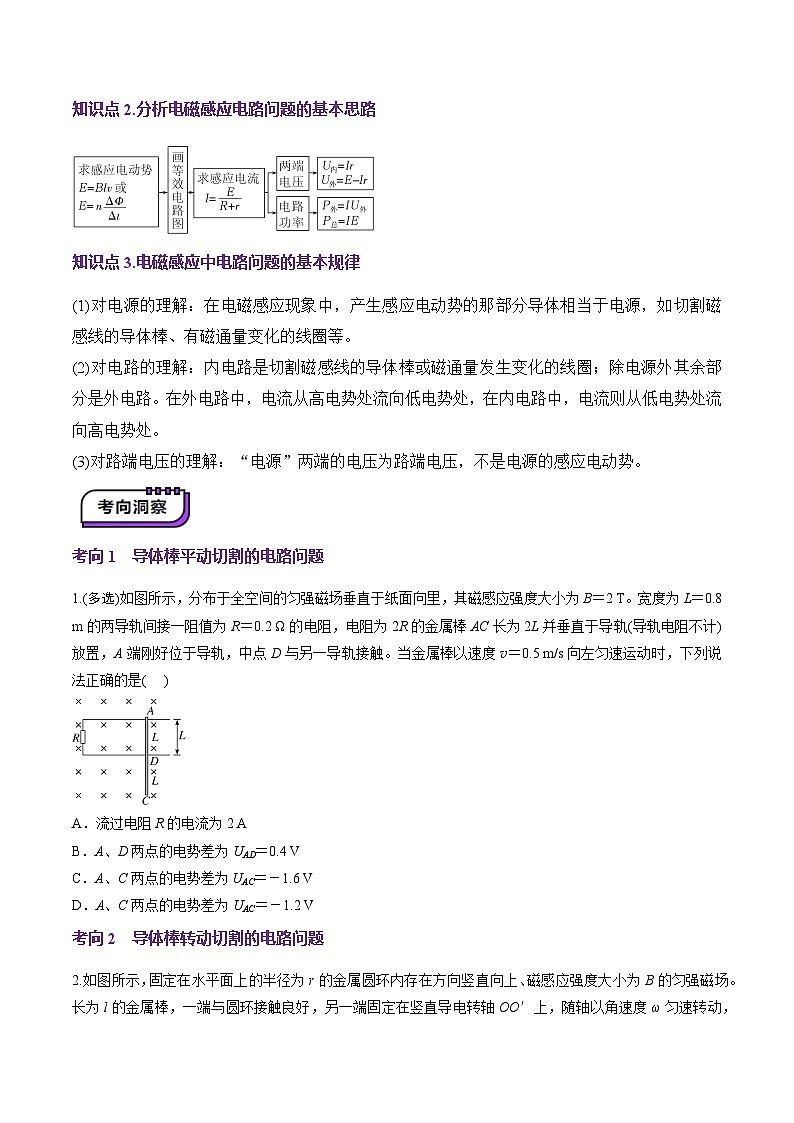

知识点2.分析电磁感应电路问题的基本思路
知识点3.电磁感应中电路问题的基本规律
(1)对电源的理解：在电磁感应现象中，产生感应电动势的那部分导体相当于电源，如切割磁感线的导体棒、有磁通量变化的线圈等。
(2)对电路的理解：内电路是切割磁感线的导体棒或磁通量发生变化的线圈；除电源外其余部分是外电路。在外电路中，电流从高电势处流向低电势处，在内电路中，电流则从低电势处流向高电势处。
(3)对路端电压的理解：“电源”两端的电压为路端电压，不是电源的感应电动势。
考向1 导体棒平动切割的电路问题
1.(多选)如图所示，分布于全空间的匀强磁场垂直于纸面向里，其磁感应强度大小为B＝2 T。宽度为L＝0.8 m的两导轨间接一阻值为R＝0.2 Ω的电阻，电阻为2R的金属棒AC长为2L并垂直于导轨(导轨电阻不计)放置，A端刚好位于导轨，中点D与另一导轨接触。当金属棒以速度v＝0.5 m/s向左匀速运动时，下列说法正确的是( )
A．流过电阻R的电流为2 A
B．A、D两点的电势差为UAD＝0.4 V
C．A、C两点的电势差为UAC＝－1.6 V
D．A、C两点的电势差为UAC＝－1.2 V
考向2 导体棒转动切割的电路问题
2.如图所示，固定在水平面上的半径为r的金属圆环内存在方向竖直向上、磁感应强度大小为B的匀强磁场。长为l的金属棒，一端与圆环接触良好，另一端固定在竖直导电转轴OO′上，随轴以角速度ω匀速转动，在圆环的A点和电刷间接有阻值为R的电阻和电容为C、板间距为d的平行板电容器，有一带电微粒在电容器极板间处于静止状态。已知重力加速度为g，不计其他电阻和摩擦，下列说法正确的是( )
A．金属棒产生的电动势为eq \f(1,2)Bl2ω
B．微粒的电荷量与质量之比为eq \f(2gd,Br2ω)
C．电阻消耗的电功率为eq \f(πB2r4ω,2R)
D．电容器所带的电荷量为CBr2ω
考向3 磁场变化引起的电路问题
3．(多选)如图甲所示的电路中，电阻R1＝R，R2＝2R，单匝圆形金属线圈半径为r2、圆心为O，线圈的电阻为R，其余导线的电阻不计。半径为r1(r1
