班级 姓名
合作探究
教学目标
1. 会用伏安法测电阻；
2. 会利用欧姆定律分析简单的动态电路；
任务一：会用伏安法测电阻
伏安法测定值电阻
实验原理：____________________。
如图，为伏安法测电阻的原理图，图中滑动变阻器主要作用是 ，如果没有滑动变阻器怎么办？ 。
实验步骤：
照电路图连接实物电路，连接电路时开关要 ；
闭合开关前，要把滑动变阻器滑片调节__________________，目的是 ；
此实验中为什么要多次测量？ 。
伏安法测灯泡电阻
（1）此实验也采用多次测量的方法，但从三次测得的电阻值发现差异较大，这是因为_______________________，所以_______（能/不能）用求平均值的方法计算小灯泡的电阻值．
（2）此实验中为什么要多次测量目的 。
任务二：分析简单的动态电路
例1:如图所示,电源电压保持不变,开关闭合后,当滑片P向右移动时,电流表的示数将 ,电压表的示数将 (选填“变大”“变小”或“不变”).
例2：如图所示电路中，电源电压保持不变，在开关S由断开到闭合，电压表的示数 ；电流表的示数 (均选填“变大”“变小”或“不变”)。

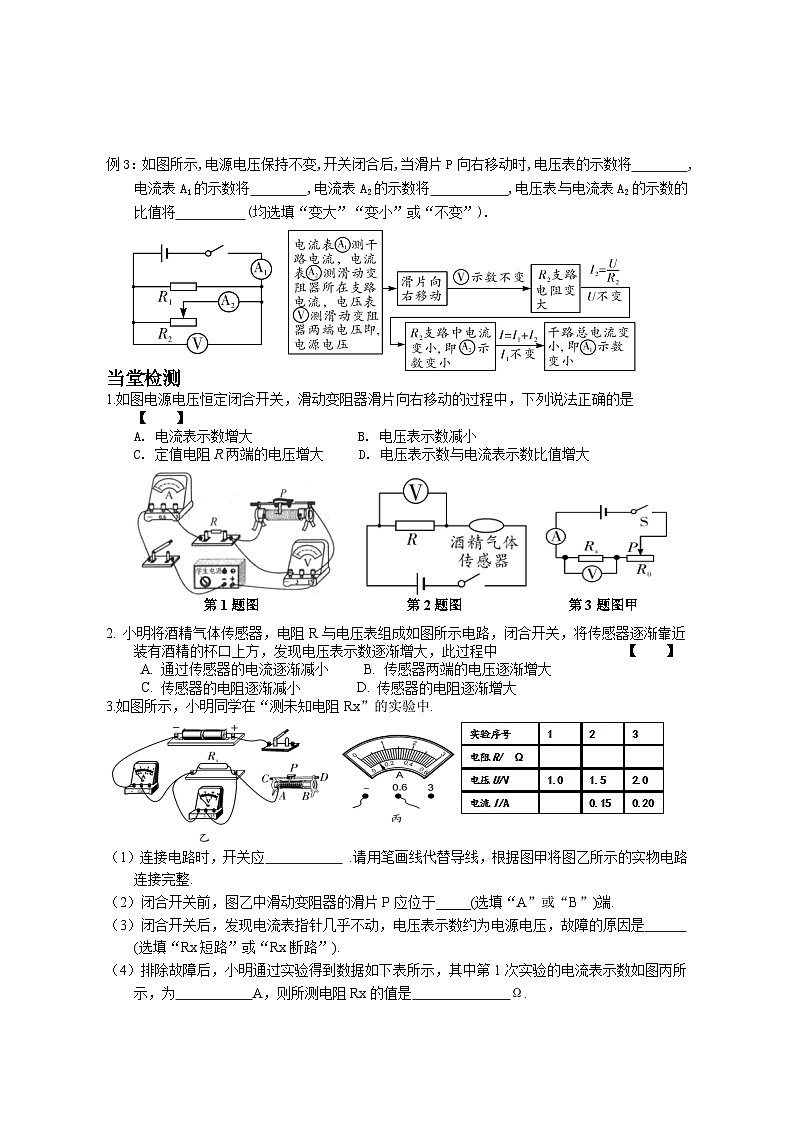

例3：如图所示,电源电压保持不变,开关闭合后,当滑片P向右移动时,电压表的示数将 ,电流表A1的示数将 ,电流表A2的示数将 ,电压表与电流表A2的示数的比值将 (均选填“变大”“变小”或“不变”).
当堂检测
1.如图电源电压恒定闭合开关，滑动变阻器滑片向右移动的过程中，下列说法正确的是【 】
A. 电流表示数增大 B. 电压表示数减小
C. 定值电阻R两端的电压增大 D. 电压表示数与电流表示数比值增大
第1题图 第2题图 第3题图甲
2. 小明将酒精气体传感器，电阻R与电压表组成如图所示电路，闭合开关，将传感器逐渐靠近装有酒精的杯口上方，发现电压表示数逐渐增大，此过程中 【 】
A. 通过传感器的电流逐渐减小 B. 传感器两端的电压逐渐增大
C. 传感器的电阻逐渐减小 D. 传感器的电阻逐渐增大
3.如图所示，小明同学在“测未知电阻Rx”的实验中.
（1）连接电路时，开关应 .请用笔画线代替导线，根据图甲将图乙所示的实物电路连接完整.
（2）闭合开关前，图乙中滑动变阻器的滑片P应位于_____(选填“A”或“B”)端.
（3）闭合开关后，发现电流表指针几乎不动，电压表示数约为电源电压，故障的原因是
(选填“Rx短路”或“Rx断路”).
（4）排除故障后，小明通过实验得到数据如下表所示，其中第1次实验的电流表示数如图丙所示，为 A，则所测电阻Rx的值是 Ω.
（5）若在实验中，电压表不能使用，滑动变阻器最大阻值为R0，当滑片置于最左端时，电流表示数为I1，滑片P置于最右端时，电流表示数为I2，则未知电阻的表达式：Rx= .
