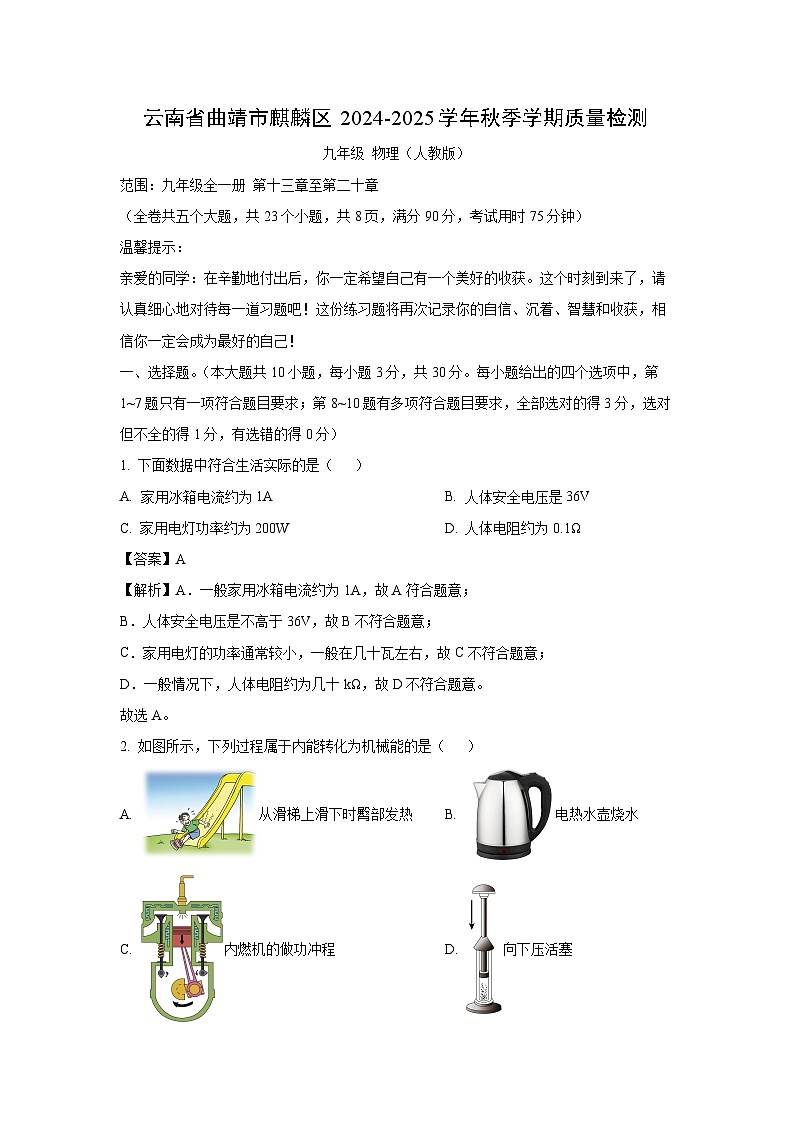

云南省曲靖市麒麟区2024-2025学年九年级上学期期中质量检测物理试卷(解析版)

这是一份云南省曲靖市麒麟区2024-2025学年九年级上学期期中质量检测物理试卷(解析版)，共19页。试卷主要包含了选择题，填空题，作图题，实验探究题，综合题等内容，欢迎下载使用。
范围：九年级全一册 第十三章至第二十章
（全卷共五个大题，共23个小题，共8页，满分90分，考试用时75分钟）
温馨提示：
亲爱的同学：在辛勤地付出后，你一定希望自己有一个美好的收获。这个时刻到来了，请认真细心地对待每一道习题吧！这份练习题将再次记录你的自信、沉着、智慧和收获，相信你一定会成为最好的自己！
一、选择题。（本大题共10小题，每小题3分，共30分。每小题给出的四个选项中，第1~7题只有一项符合题目要求；第8~10题有多项符合题目要求，全部选对的得3分，选对但不全的得1分，有选错的得0分）
1. 下面数据中符合生活实际的是（ ）
A. 家用冰箱电流约为1AB. 人体安全电压是36V
C. 家用电灯功率约为200WD. 人体电阻约为0.1Ω
【答案】A
【解析】A．一般家用冰箱电流约为1A，故A符合题意；
B．人体安全电压是不高于36V，故B不符合题意；
C．家用电灯的功率通常较小，一般在几十瓦左右，故C不符合题意；
D．一般情况下，人体电阻约为几十kΩ，故D不符合题意。
故选A。
2. 如图所示，下列过程属于内能转化为机械能的是（ ）
A. 从滑梯上滑下时臀部发热B. 电热水壶烧水
C. 内燃机的做功冲程D. 向下压活塞

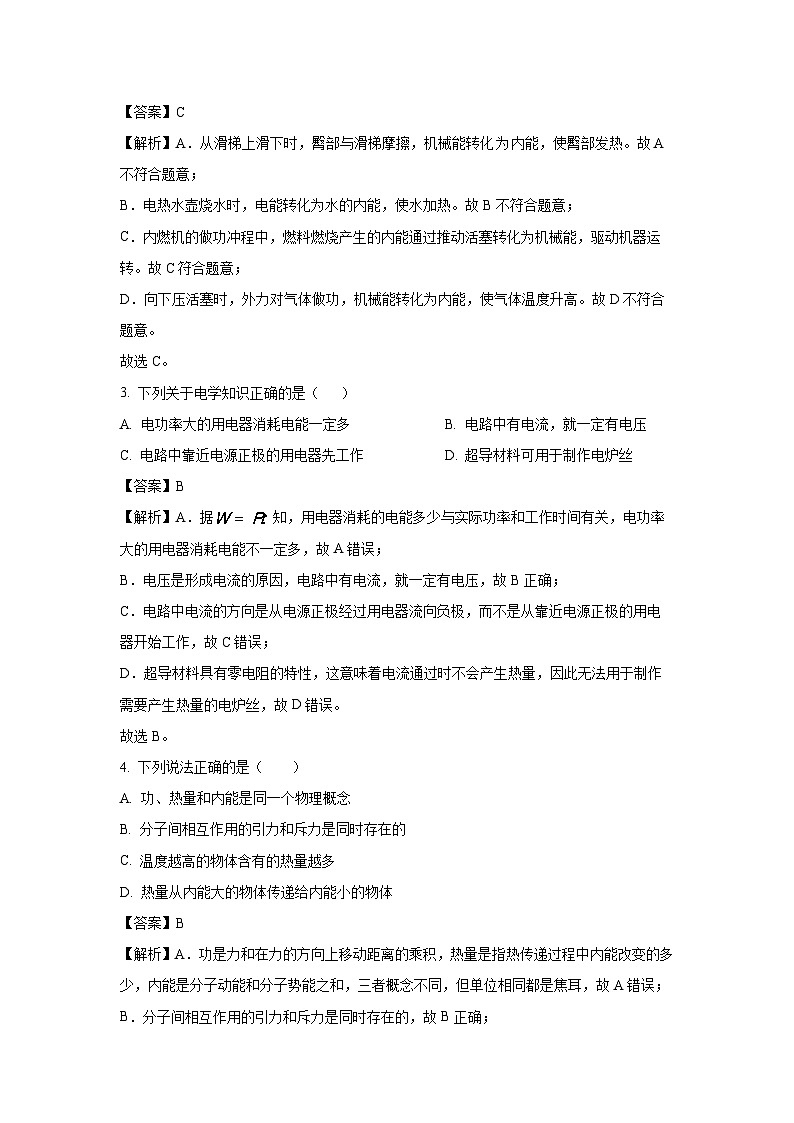

【答案】C
【解析】A．从滑梯上滑下时，臀部与滑梯摩擦，机械能转化内能，使臀部发热。故A不符合题意；
B．电热水壶烧水时，电能转化为水的内能，使水加热。故B不符合题意；
C．内燃机的做功冲程中，燃料燃烧产生的内能通过推动活塞转化为机械能，驱动机器运转。故C符合题意；
D．向下压活塞时，外力对气体做功，机械能转化为内能，使气体温度升高。故D不符合题意。
故选C。
3. 下列关于电学知识正确的是（ ）
A. 电功率大的用电器消耗电能一定多B. 电路中有电流，就一定有电压
C. 电路中靠近电源正极的用电器先工作D. 超导材料可用于制作电炉丝
【答案】B
【解析】A．据知，用电器消耗的电能多少与实际功率和工作时间有关，电功率大的用电器消耗电能不一定多，故A错误；
B．电压是形成电流的原因，电路中有电流，就一定有电压，故B正确；
C．电路中电流的方向是从电源正极经过用电器流向负极，而不是从靠近电源正极的用电器开始工作‌，故C错误；
D．超导材料具有零电阻的特性，这意味着电流通过时不会产生热量，因此无法用于制作需要产生热量的电炉丝‌，故D错误。
故选B。
4. 下列说法正确的是（ ）
A. 功、热量和内能是同一个物理概念
B. 分子间相互作用的引力和斥力是同时存在的
C. 温度越高的物体含有的热量越多
D. 热量从内能大的物体传递给内能小的物体
【答案】B
【解析】A．功是力和在力的方向上移动距离的乘积，热量是指热传递过程中内能改变的多少，内能是分子动能和分子势能之和，三者概念不同，但单位相同都是焦耳，故A错误；
B．分子间相互作用的引力和斥力是同时存在的，故B正确；

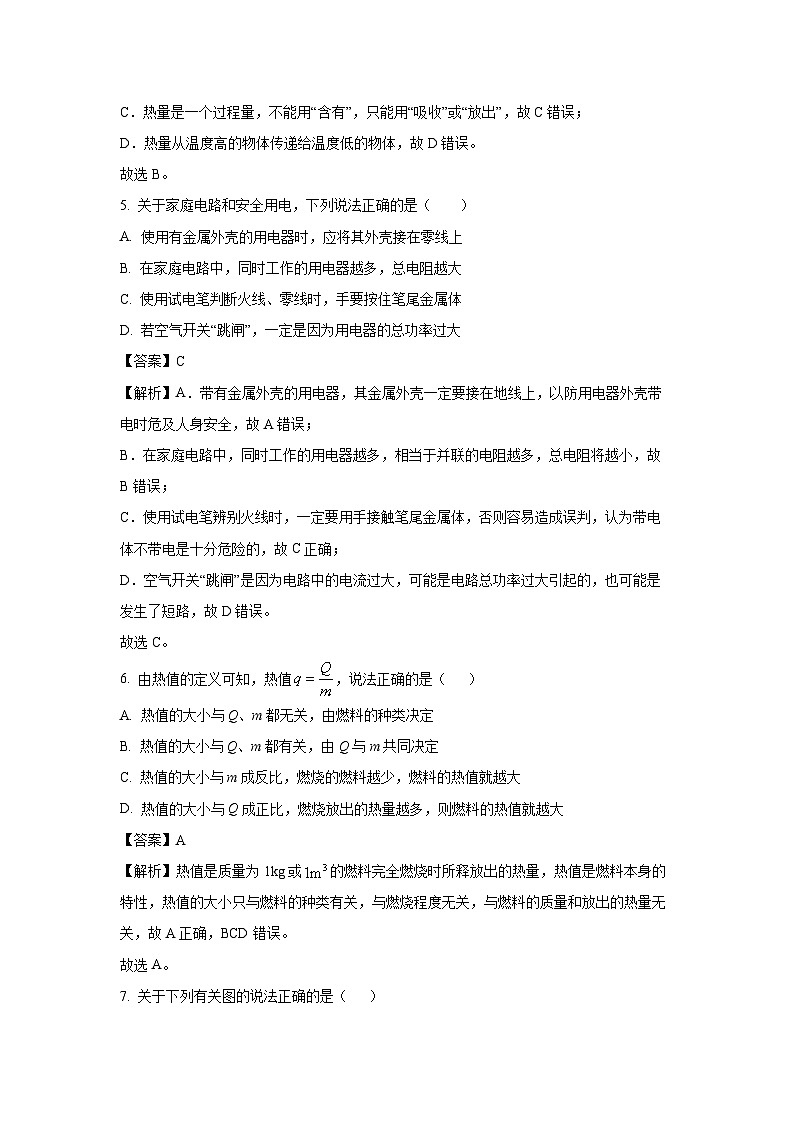

C．热量是一个过程量，不能用“含有”，只能用“吸收”或“放出”，故C错误；
D．热量从温度高的物体传递给温度低的物体，故D错误。
故选B。
5. 关于家庭电路和安全用电，下列说法正确的是（ ）
A. 使用有金属外壳的用电器时，应将其外壳接在零线上
B. 在家庭电路中，同时工作的用电器越多，总电阻越大
C. 使用试电笔判断火线、零线时，手要按住笔尾金属体
D. 若空气开关“跳闸”，一定是因为用电器的总功率过大
【答案】C
【解析】A．带有金属外壳的用电器，其金属外壳一定要接在地线上，以防用电器外壳带电时危及人身安全，故A错误；
B．在家庭电路中，同时工作的用电器越多，相当于并联的电阻越多，总电阻将越小，故B错误；
C．使用试电笔辨别火线时，一定要用手接触笔尾金属体，否则容易造成误判，认为带电体不带电是十分危险的，故C正确；
D．空气开关“跳闸”是因为电路中的电流过大，可能是电路总功率过大引起的，也可能是发生了短路，故D错误。
故选C。
6. 由热值的定义可知，热值，说法正确的是（ ）
A. 热值的大小与Q、m都无关，由燃料的种类决定
B. 热值的大小与Q、m都有关，由Q与m共同决定
C. 热值的大小与m成反比，燃烧的燃料越少，燃料的热值就越大
D. 热值的大小与Q成正比，燃烧放出的热量越多，则燃料的热值就越大
【答案】A
【解析】热值是质量为1kg或的燃料完全燃烧时所释放出的热量，热值是燃料本身的特性，热值的大小只与燃料的种类有关，与燃烧程度无关，与燃料的质量和放出的热量无关，故A正确，BCD错误。
故选A。
7. 关于下列有关图的说法正确的是（ ）
A. 如图，充电宝给手机电池充电时，手机电池相当于电路中的电源
B. 如图，用酒精灯加热试管里的水，试管中的水在升温过程中所含热量增加
C. 如图，开关S闭合后，L1不会发光，L2会发光
D. 如图，轻质小球被用毛皮摩擦过的橡胶棒吸引，说明小球可能带正电或不带电
【答案】D
【解析】A．如图，充电宝给手机电池充电时，手机电池消耗电能，相当于电路中的用电器，故A错误；
B．热量是过程量，不能说含有热量的多少，故B错误；
C．如图，开关S闭合后，电流没有经过灯泡，直接从电源正极流向电源负极，则L1、L2均不会发光，故C错误；
D．用毛皮摩擦过的橡胶棒带负电，轻质小球被用毛皮摩擦过的橡胶棒吸引，由异种电荷相吸引与带电体吸引不带电的轻小物体得，小球可能带正电或不带电，故D正确。
故选D。
8. 如图是实验室电流表的内部结构图，当电流通过线圈时，处于磁场中的线圈受到力的作用就会转动从而带动指针偏转。下列选项中与电流表的工作原理相同的是（ ）
A. 电风扇B. 动圈式话筒
C. 音响D. 电铃
【答案】AC
【解析】电流表的制作原理：通电线圈在磁场中受力而转动，并且电流越大，线圈受到的力越大，其转动的幅度越大。因此可以利用电流表指针的转动幅度来体现电路中电流的大小。
A．电风扇的主要结构是电动机，利用通电线圈在磁场中受力而转动，故A符合题意；
B．动圈式话筒的工作原理是电磁感应现象，工作过程是：声波振动→引起膜片振动→带动线圈振动→线圈切割永久磁体的磁场产生感应电流→经放大传给扬声器，即将声信号转化为电信号的过程，故B不符合题意；
C．音响利用了通电导体在磁场中会受到力的作用，故C符合题意；
D．电铃的主要部件是电磁铁，利用的是电流的磁效应，故D不符合题意。
故选 AC。
9. 如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向左滑动过程中，下列说法正确的是（ ）
A. 电流表A1的示数变小B. R1电功率不变
C. 电压表V的示数变大D. 电路的总功率变小
【答案】ABD
【解析】由图得，定值电阻R1与变阻器R2并联，电流表A1测量变阻器R2的电流，电流表A测量干路电流，电压表测量电源电压。闭合开关S，当滑动变阻器滑片P向左滑动过程中，变阻器接入电路中电阻变大，并联电路中各支路的电压等于电源电压，电源电压不变，R2的电压不变，由欧姆定律得，R2的电流变小，即电流表A1的示数变小；并联电路各支路互不影响，则定值电阻R1的电压与电流不变，由得，R1电功率不变；由并联电路电流特点得，干路电流变小，由得，电路的总功率变小，故ABD正确，C错误。
故选ABD。
10. A、B两个灯泡分别标有“6V 3W”和“3V 3W”。现将A、B两个灯泡按图甲、乙两种方式连接，电源电压相同（不考虑温度对灯丝电阻的影响），下列分析正确的是（ ）
A. 图甲中A灯比B灯亮
B. 图乙中A灯比B灯亮
C. 图甲中A灯比图乙中A灯亮
D. 图甲中的总功率比图乙中的总功率要小
【答案】AD
【解析】由甲电路图可知两灯泡串联，由乙电路图可知两灯泡并联；由得，两灯的电阻为
灯的亮度由实际功率决定。
A．甲电路中A灯与B灯串联，灯泡A的电阻大于B的电阻，根据P=I2R知，灯泡A的实际功率大于灯泡B的实际功率，所以灯泡A比B亮，故A正确；
B．乙电路中A灯与B灯并联，两灯泡两端的电压相同，灯泡A的电阻大于B的电阻，根据知，灯泡A的实际功率小于灯泡B的实际功率，所以灯泡A比B暗，故B错误；
C．由串联电路的分压特点可知图甲中A灯两端的电压小于电源的电压，由并联电路的电压特点可知图乙中A两端的电压等于电源的电压，即图甲中A灯的电压小于图乙中A的电压，所以由可知，图甲中A灯比图乙中A灯暗，故C错误；
D．由串联电路中的总电阻大于任何一个分电阻、并联电路中的总电阻小于任何一个分电阻可知，图甲中的总电阻大于图乙中的总电阻，而电源电压相同，由可知，图甲中的总功率比图乙中的总功率要小，故D正确。
故选AD。
二、填空题。（本大题共6小题，第11~15题每小题2分，16题4分，共14分）
11. “冷水泡茶慢慢浓”说明分子运动快慢与___________有关；PM2.5中的气体污染物主要是化石燃料燃烧的产物，这种颗粒物不易沉降，且富含大量有毒、有害物质，对人体健康和大气环境影响很大。PM2.5中颗粒物在空中的运动___________（选填“属于”或“不属于”）分子的热运动。
【答案】温度 不属于
【解析】[1]因为分子运动快慢与温度有关，所以，冷水泡茶慢慢浓。
[2]PM2.5是大气中空气动力学当量直径小于或等于2.5微米的颗粒物，这不属于分子的热运动，分子的热运动是看不见的。
12. 小明家用的电子式电能表如图所示，由图可知该表的示数为_________kW·h；若他家里用电器同时工作，则用电器总功率不宜超过________W。
【答案】1256.8 8800
【解析】[1]电能表的最后一位数是小数，则该表的示数为1256.8 kW·h。
[2]由表中数据得，用电器总功率不宜超过
13. 央视《是真的吗》节目中，做了“用电池和口香糖锡纸取火”的实验：将锡纸（中间减掉一些）分别接在电池的正负极，锡纸很快冒烟起火，如图所示，此时电路处于_______状态。相同长度的ab段和bc段锡纸，_______段的阻值较大。

【答案】通路 ab
【解析】[1]锡是金属，能够导电，将锡纸接在电池两极间，电路处于通路状态。
[2]两段锡纸的材料与长度相同，但ab段的横截面积小，故此段的电阻大。
14. 铁的比热容是0.46×10³J/(kg·°C)，其意义是_____________________________________；有甲、乙两铁块，质量之比为2:3，如果它们放出的热量之比是4:3，则它们降低温度之比为___________。
【答案】温度升高或降低吸收或放出的热量为 2∶1
【解析】[1]物理学中，铁的比热容是0.46×10³J/(kg·°C)表示温度升高或降低吸收或放出的热量为。
[2]由得，它们降低温度之比为
15. 如图甲所示的电路中，电源电压恒定不变，图乙是小灯泡L和定值电阻R1的电流与电压关系的图像．当只闭合S1、S2时，电压表示数为2V；当只闭合S2、S3时，电压表示数为4V．则电源电压U=_____V，R2=_____Ω．
【答案】8 5
【解析】（1）由图像知，R1的电流为0.2A时，电压为2V，所以R1的阻值为：
；
根据电路图，当只闭合S1、S2时，R1与L串联，电压表测灯泡两端电压．
由图像知，灯泡两端电压为2V时的电流为0.6A，串联电路中电流处处相等，即通过R1的电流也为0.6A，所以R1两端的电压为：
所以电源电压为：
；
（2）当只闭合S2、S3时，R2与L串联，电压表仍测灯泡两端电压；
灯泡两端电压为4V，由图像知，此时通过灯泡的电流为0.8A，
串联电路电流处处相等，所以，
R2两端的电压为：
根据
得R2的阻值为：
．
点睛：重点是欧姆定律的应用，要能根据图像获得有用信息是关键，再利用串联电路电流和电压的规律可解答电源电压，以及R2的阻值．
16. 请阅读文章，回答下列问题。
散热器风扇上的灰尘
电风扇叶片上容易沾上一层灰，打开电脑机箱，散热器的风扇上同样也有厚厚一层灰尘，影响散热效果。明明风扇叶片不停地转着，为什么没有把灰尘甩下去反而越积越多？
简单来讲，叶片沾灰是因为静电。风扇叶片运行时会与空气产生摩擦，使其带电，微量的带电就足以吸引捕获微小的灰尘颗粒。
具体来说，使物体带上电荷叫做起电，两种不同物质相互摩擦时，电子在物体之间发生转移，由此风扇叶片带上了静电。而带电物体具有吸引轻小物体的性质，于是扇叶吸引了空气中的灰尘。这些灰尘通常由空气中的悬浮微粒组成，比如毛发、灰尘与一些体积较小的垃圾或碎屑，它们积聚成灰尘集合体，并且会因为静电而形成类似毛毡的结构。静电的吸引以及毛毡结构的吸附，就会造成风扇片积聚越来越多灰尘。
电脑散热器的风扇实际上就是一个电动机，它的工作电路可以简化为如右图所示。若风扇积累了大量灰尘，就会增加电机负荷、减慢叶片旋转速度并降低冷却器的性能，严重时还可能堵塞并卡住扇叶，导致电机过热损坏。灰尘体受潮也会滋生卫生问题，并有腐蚀的可能。且由于灰尘带电，甚至可能会影响内部电路从而带来更坏的结果。
那么，我们应该如何处理呢？空气干燥容易出现静电现象，可以使用加湿器增加空气湿度。比较省事的一个方法是使用防静电喷雾。另外，可以加装一个过滤网（通常由聚酯或者金属制成）来干扰静电荷积聚以及灰尘进入，同时需要定期清理风扇口滤网上的灰尘。
（1）电脑散热器风扇是将电能转化为______；
（2）摩擦起电的实质是______；
（3）某散热器风扇功率为5W，积聚上厚厚的灰尘后，每分钟送出风能210J，则此时该散热器风扇的能量转化效率是______%；
（4）请分析说明灰尘堵塞并卡住扇叶后，为什么会导致风扇电机过热损坏？______
【答案】（1）机械能 （2）电荷发生转移 （3）70% （4）灰尘堵塞并卡住扇叶后，叶片不再旋转，电脑CPU产生的热量、电机自身产生的热量无法被风疏散出去，会导致风扇电机过热损坏
【解析】（1）[1]电脑散热器的风扇实际上就是一个电动机，电脑散热器风扇是将电能转化为机械能。
（2）[2]物体摩擦时，不同物体束缚电子的本领不同，束缚电子本领弱的物体失去电子带正电，得到电子的物体带负电；摩擦起电的实质是电荷发生了转移。
（3）[3]某散热器风扇功率为5W，每分钟消耗的电能
每分钟送出风能210J，则此时该散热器风扇的能量转化效率
（4）[4]灰尘堵塞并卡住扇叶后，叶片不再旋转，电脑CPU产生的热量、电机自身产生的热量无法被风疏散出去，会导致风扇电机过热损坏。
三、作图题。（本大题共2小题，每小题2分，共4分）
17. （1）请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中。
（2）在图中根据小磁针的南、北极指向，在图中标出电源“+”或“-”极，并用箭头标出磁感线方向。
【答案】（1） （2）
【解析】（1）三孔插座的接法：上孔接地线、左孔接零线、右孔接火线；灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；如图所示
（2）由图知小磁针的右端为N极、左端为S极，自由静止时靠近螺线管的右端，根据磁极间的相互作用规律可知，螺线管的右端为N极；在磁体的周围，磁感线从磁体的N极出来回到S极，所以磁感线的方向是向左的；
利用螺线管的右端为N极和线圈的绕向，根据安培定则可以确定电流从螺线管的右端流入左端流出，从而可以确定电源的左端为负极，右端为正极。如下图所示
四、实验探究题。（本大题共4小题，共24分）
18. 小华用图甲所示装置探究电流与电压的关系。电源电压3V恒定不变，滑动变阻器的规格为R1“30Ω 2A”、R2“50Ω 1A”、R3“20Ω 1A”。
（1）请用笔画线代替导线在图甲中完成电路连接，要求滑片P向右移动电流表的示数变小___；
（2）连接好电路，闭合开关，移动滑片发现，电流表有示数，电压表无示数，则出现该故障的原因可能是___________；
（3）排除故障后改变滑片位置，记录实验数据如表，空白处的电流如图乙所示，示数为___A；根据表中数据可归纳得出结论：___________；
（4）为了进一步探究电流与电阻的关系，又找来10Ω、15Ω、20Ω的定值电阻继续实验。
①将滑动变阻器R1的滑片置于阻值最大处，闭合开关，缓慢移动滑片，直至电压表示数为1V，记录电流表的示数，接下来用10Ω的电阻替换5Ω电阻，应将滑片向________（选填“左”或“右”）移动，使电压表示数仍为________V，记录电流表示数。再将15Ω、20Ω的定值电阻分别接入电路，重复以上步骤；
②当将20Ω的电阻接入电路进行实验时，发现无论如何调节滑片都无法满足预设电压为1V的条件。为使该电阻也能完成实验，小华认为可以改变电压表的预设电压，该预设值应不低于________V；同组的小明认为不改变电压表预设值也可解决上述问题，可选用的方案是_________（选填序号）。
A.换用滑动变阻器R2 B.换用滑动变阻器R3
【答案】（1） （2）电阻、电压表短路或电压表断路 （3）0.30 电阻一定时，电流跟电压成正比 （4）右 1 1.2 A
【解析】（1）滑片P向右移动时电流表的示数变小，则滑动变阻器接入电路的阻值变大，由图可知，应接入左下接线柱，故电路图如图所示：
（2）闭合开关，移动滑片发现电流表有示数，说明电路中有电流通过，电压表无示数，则出现该故障的原因可能是电阻、电压表短路或电压表断路。
（3）[1]由图乙可知，电流表接入小量程，故电流表的读数为0.30A。
[2]根据表中数据可归纳得出结论电阻一定时，电流跟电压成正比。
（4）[1][2]要想探究电流与电阻的关系，应控制定值电阻两端电压不变，改变定值电阻的阻值，观察电流的大小，根据串联分压可知，定值电阻接入的阻值变大后分压变大，要想控制定值电阻两端电压不变，应使滑动变阻器的分压变大，即接入的阻值变大，故用10Ω的电阻替换5Ω电阻，应将滑片向右移动，使电压表示数仍为1V。
[3]根据串联分压，为使20Ω的电阻接入电路进行实验时也能完成实验，设预设电压值为U，则有
解得
[4]当将20Ω的电阻接入电路进行实验时，发现无论如何调节滑片都无法满足预设电压为1V的条件,是因为滑动变阻器的最大阻值太小了，故应换最大阻值更大的滑动变阻器，故A符合题意，B不符合题意。
故选A。
19. 利用下图所示的装置进行电与磁的相关实验。
（1）若利用该装置探究“通电导体在磁场中受力”，应将开关的接线柱1与_________（选填“2”或“3”）接通；为使观察到的现象更明显，导体ab应选择___________（选填“铜棒”或“铁棒”）；
（2）将开关反方向闭合，利用该装置探究“产生感应电流的条件”：
①让悬挂的导体ab在图所示位置沿竖直方向上下运动，灵敏电流计指针________（选填“会”或“不会”） 发生偏转；
②保持磁体不动，若导体ab水平向右运动，灵敏电流计指针向左偏转； 若要使灵敏电流计的指针向右偏转，可以__________（填字母）。
A.将磁体的磁极对调，导体ab向左运动 B.保持磁体不动，导体ab向左运动
【答案】（1）3 铜棒 （2）不会 B
【解析】（1）[1]因为要探究通电导体在磁场中受力的作用，因此应当连接电源，使导体中有电流通过。则应将开关的接线柱1与3接通。
[2]因为铁棒是磁性物质，会被磁铁所吸引，影响实验效果，因此选铜棒。
（2）[3]根据电磁感应现象，当闭合电路的一部分导体在磁场中做切割磁感线的运动时，导体中就会产生感应电流。而当导体ab沿竖直方向上下运动时，没有切割磁感线，因此没有感应电流，灵敏电流表不会偏转。
[4]影响感应电流方向的因素是磁场方向和导体切割磁感线的运动方向。因此要想改变感应电流方向应当只改变其中一个因素。若同时改变两个影响因素，则感应电流的方向不发生变化。故A不符合题意，B符合题意。
故选B。
20. 小明用如图所示甲乙两套相同的实验装置，做下列一些实验：
（1）要“探究不同物质吸热升温现象”。可以在甲、乙两装置的烧杯中装入_____相等的水和煤油，撤去燃烧皿并用______热源加热烧杯，水和煤油吸热的多少是通过______来反映的。
（2）要“探究燃料完全燃烧放热的特点”。可在甲、乙两只烧杯中注入质量相等的______液体，并在燃烧皿中放入______相等的不同燃料。
（3）将甲、乙两装置中的烧杯取下，再添加一只相同烧杯，进行如下操作，如图丙所示。
①在三只烧杯中分别倒入质量相等的煤油
②将阻值为 5Ω、 5Ω、 10Ω的三根电阻丝分别放入三只烧杯的煤油内
③将三根电阻丝串联，并在乙电阻丝上再并联一只 5Ω的电阻丝（该电阻丝置于煤油外）。
④将三只相同温度计放入煤油中，并用硬纸板盖住三只烧杯的杯口。则要探究电流产生热量的多少与电流的关系，应选择______图进行实验；要探究电流产生热量的多少与电阻的关系，应选择______图进行实验；实验中，电流产生热量的多少是通过______ 来反映的。
【答案】（1）质量 相同 加热时间 （2）同种 质量 （3）（a）（b） （a）（c） 温度计升高示数
【解析】(1)[1]为了探究不同物质吸热升温的现象，除了实验装置相同外，根据控制变量法，甲、乙两装置的烧杯中应装入质量相等的水和煤油进行实验。
[2]为了保证水和煤油所吸收的热量相同，撤去蒸发皿以后应用相同的热源进行加热。
[3]因水和煤油的吸热能力不能直接的观察到，因此使用转换法的方式，通过观察比较两者升高相同温度所需的加热时间来反映两者的吸热能力。
(2)[4][5]要“探究燃料完全燃烧放热的特点”，研究对象为两种不同的燃料，因此根据控制变量法，其他影响因素应相同，故在甲、乙两只烧杯中注入质量相等的同种液体，并在燃烧皿中放入质量相等的不同燃料。
(3)[6]要探究电流产生热量的多少与电流的关系，应保证通电时间与电阻一定，（a）和（b）电阻相同，电流不同，因此可以探究电热与电流的关系。
[7]要探究电流产生热量的多少与电阻的关系，应保证通电时间与电流一定，（a）和（c）串联，电流相同，电阻不同，可以探究电热与电阻的关系。
[8]电流产生的热量无法直接测量，因此使用转换法，通过温度计升高的示数来反映电流产生热量的多少。
21. 小明想要探究“电磁铁磁性强弱与那些因素有关”，他设计的实验电路图如图所示。若要探究电磁铁磁性强弱与电流大小是否有关，在不改变电路和试验器材的情况下，小明接下来的操作是_____________；实验过程中若观察到_________的现象，则可得出：电磁铁线圈的匝数一定时，通过电磁铁线圈中的电流越大，电磁铁的磁性就越强。
【答案】将滑动变阻器的滑片P分别向左或右移动 向左移动时电磁铁吸引大头针的数量增加，向右移动时电磁铁吸引大头针的数量减少
【解析】[1]探究电磁铁磁性的强弱与电流大小是否有关时，采用的是控制变量法，需要控制电磁铁的线圈的匝数不变，通过调节滑动变阻器来改变电流的大小。
[2]由图可知，要判断电磁铁的磁性强弱，可通过观察吸引大头针的数量来确定。实验过程中若观察到向左移动时电磁铁吸引大头针的数量增加，向右移动时电磁铁吸引大头针的数量减少，则可得出：电磁铁线圈的匝数一定时，通过电磁铁线圈中的电流越大，电磁铁的磁性就越强。
五、综合题。（本大题共2小题，每小题9分，共18分）要求：（1）语言表述要简练、准确； （2）写出必要的运算和推理过程；（3）带单位计算；（4）计算结果若有近似，均保留两位小数。
22. 某氢能源公交车以10m/s的速度在平直公路上匀速行驶，发动机的功率为200kW，每行驶700m消耗氢燃料0.2m3，计算在这个过程中：（氢燃料的热值为1.4×108J/m3）
（1）发动机做了多少机械功；
（2）0.2m3的氢燃料完全燃烧放出的热量；
（3）这台公交车发动机的效率。
【答案】（1）1.4×107J；（2）2.8×107J；（3）50%
【解析】解：（1）由公交车以10m/s的速度匀速行驶700m，公交车运动的时间
公交车发动机做的机械功
（2）0.2m3的氢燃料完全燃烧放出的热量
（3）这台公交车发动机的效率
答：（1）公交车发动机做的机械功是1.4×107J；
（2）0.2m3的氢燃料完全燃烧放出的热量是2.8×107J；
（3）这台公交车发动机的效率是50%。
23. 火锅是人们比较喜欢的一种饮食方式，如图为小明家使用的一款电火锅工作电路的原理图。它有高、中、低三个加热挡位，旋钮开关可以分别置于“0和1”、“1和2”“2和3”或“0和3”接线柱上。正常工作时，低温挡功率为高温挡功率的，，，忽略温度对电阻的影响。求：
（1）高温档正常工作时的功率；
（2）低温档正常工时电路中的电流；（保留分数）
（3）已知该电火锅在高温档正常工作时的加热效率为80%，汤的比热容为（，用该火锅将20℃，1kg汤烧沸腾（标准大气压下）至少要等待多长时间；
（4）某次聚餐小明关闭家中的其他用电器，只让电火锅独立工作，用高温挡加热汤液2min，电能表的表盘转了81转。此时电路电源的实际电压是多少？[电能表的铭牌上标有3000r/kW·h]。
【答案】（1）1000W （2）A （3）400s （4）198V
【解析】（1）当旋纽开关智于“2”和“3”接线柱时，并联，电路电阻最小，根据可知，电功率最大，火锅处于高温档，根据并联电路电阻规律可得此时电路总电阻

由可知，高温档的功率
（2）当旋钮开关置于“0”和“3”接线柱时，接入电路，电路电阻最大，根据知，电功率最小，火锅处于低温档，由题意知，低温档功率为高温档功率的，即

由可得，低温档正常工作时电路的电流
（3）汤吸收的热量

由可知，加热烫的过程中电火锅放出的热量
由可知，需要等待的时间
（4）用高温挡加热汤液，电能表表盘转了81转，由可知电火锅实际消耗的电能

由可知，电火锅的实际功率
则由可得，此时的实际电压
电压/V
0.5
1.0
1.5
2.0
2.5
3.0
电流/A
0.10
0.20
0.40
0.50
0.60
