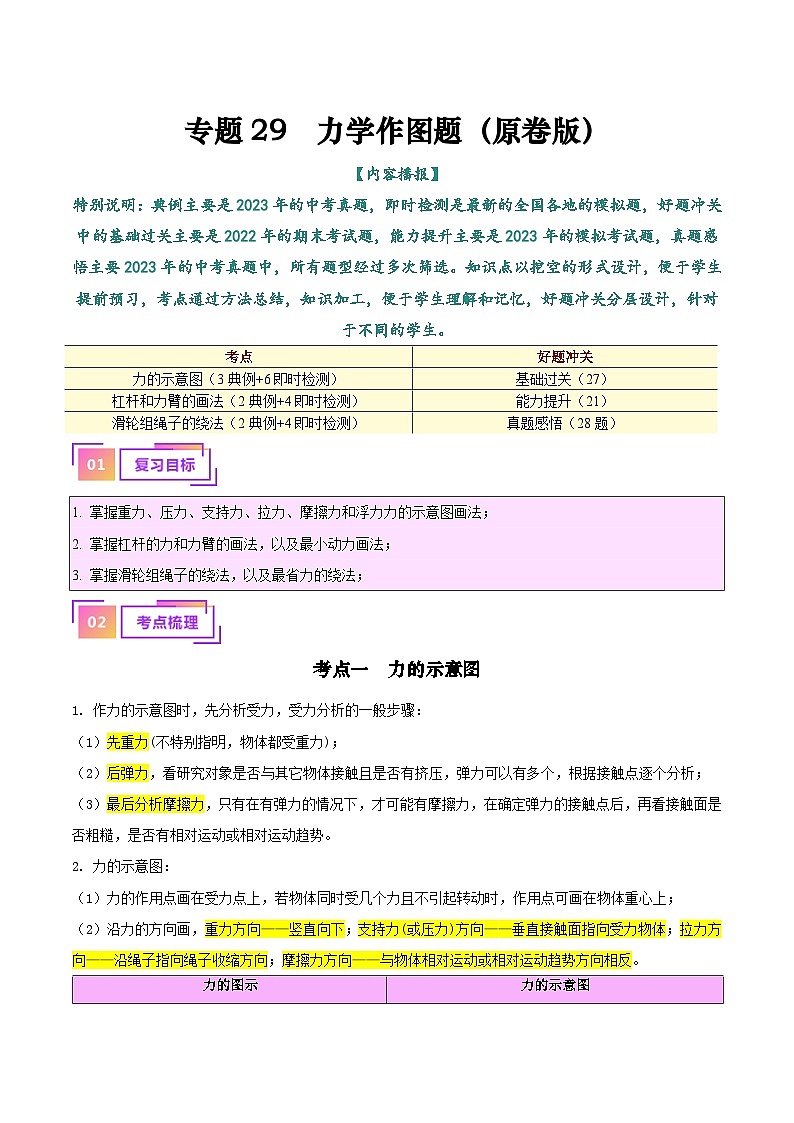

2025年中考物理一轮复习考点过关练习专题29 力学作图专题（解析版）

这是一份2025年中考物理一轮复习考点过关练习专题29 力学作图专题（解析版），文件包含2025年中考物理一轮复习考点过关练习专题29力学作图专题原卷版docx、2025年中考物理一轮复习考点过关练习专题29力学作图专题解析版docx等2份试卷配套教学资源，其中试卷共111页， 欢迎下载使用。
特别说明：典例主要是2023年的中考真题，即时检测是最新的全国各地的模拟题，好题冲关中的基础过关主要是2022年的期末考试题，能力提升主要是2023年的模拟考试题，真题感悟主要2023年的中考真题中，所有题型经过多次筛选。知识点以挖空的形式设计，便于学生提前预习，考点通过方法总结，知识加工，便于学生理解和记忆，好题冲关分层设计，针对于不同的学生。
掌握重力、压力、支持力、拉力、摩擦力和浮力力的示意图画法；
掌握杠杆的力和力臂的画法，以及最小动力画法；
掌握滑轮组绳子的绕法，以及最省力的绕法；
考点一 力的示意图
作力的示意图时，先分析受力，受力分析的一般步骤：
先重力(不特别指明，物体都受重力)；
后弹力，看研究对象是否与其它物体接触且是否有挤压，弹力可以有多个，根据接触点逐个分析；
最后分析摩擦力，只有在有弹力的情况下，才可能有摩擦力，在确定弹力的接触点后，再看接触面是否粗糙，是否有相对运动或相对运动趋势。
力的示意图：
力的作用点画在受力点上，若物体同时受几个力且不引起转动时，作用点可画在物体重心上；
沿力的方向画，重力方向——竖直向下；支持力(或压力)方向——垂直接触面指向受力物体；拉力方向——沿绳子指向绳子收缩方向；摩擦力方向——与物体相对运动或相对运动趋势方向相反。
【特别提示】受力分析需注意的“三定+三标”
三定：（1）定力的作用点；（2）定力的方向；（3）定线段的长度（长度越长，力越大）
三标：（1）标箭头；（2）标力的符号；（3）标力的大小
角度1：水平方向受力分析
【典例1】（2023·贵州·统考中考真题）如图所示是在水平地板上推动拖把向左移动的情景，请分析并画出地板对拖把头的作用力的示意图（O点为拖把头重心）。

【答案】
【详解】拖把头受到地面竖直向上的支持力和向右的摩擦力，作用点都在拖把头重心O，如图所示：

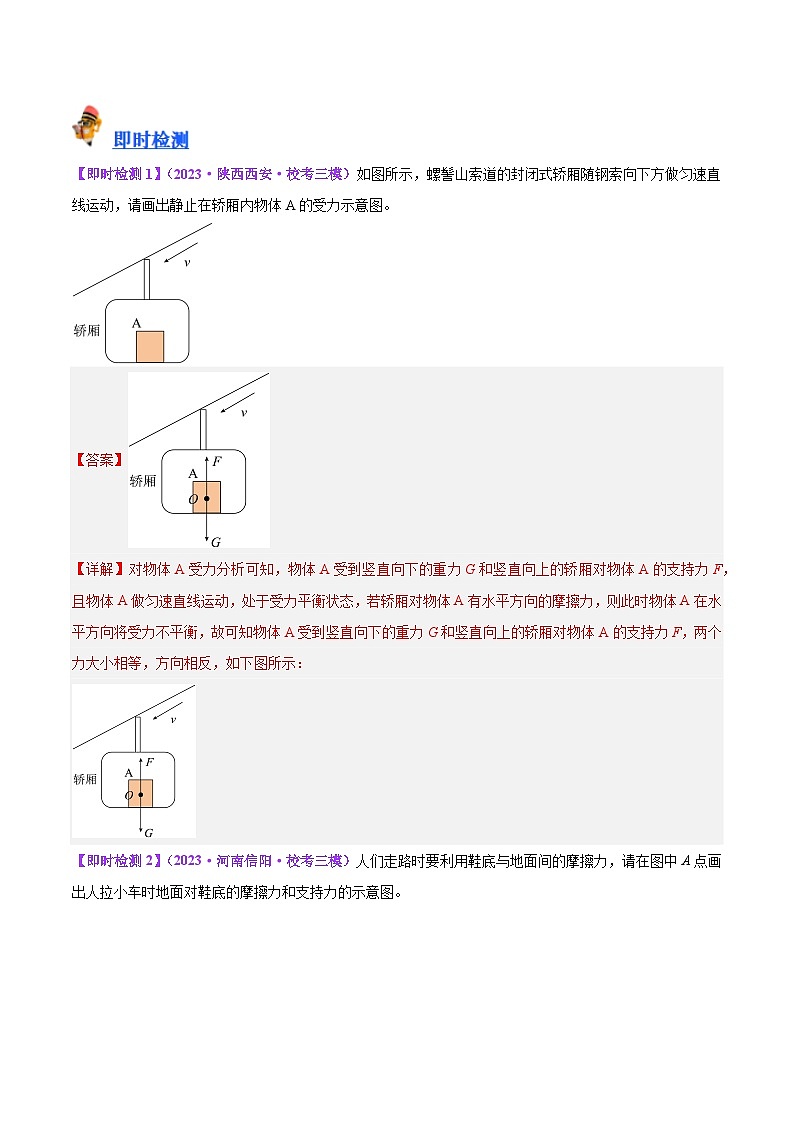

【即时检测1】（2023·陕西西安·校考三模）如图所示，螺髻山索道的封闭式轿厢随钢索向下方做匀速直线运动，请画出静止在轿厢内物体A的受力示意图。

【答案】
【详解】对物体A受力分析可知，物体A受到竖直向下的重力G和竖直向上的轿厢对物体A的支持力F，且物体A做匀速直线运动，处于受力平衡状态，若轿厢对物体A有水平方向的摩擦力，则此时物体A在水平方向将受力不平衡，故可知物体A受到竖直向下的重力G和竖直向上的轿厢对物体A的支持力F，两个力大小相等，方向相反，如下图所示：

【即时检测2】（2023·河南信阳·校考三模）人们走路时要利用鞋底与地面间的摩擦力，请在图中A点画出人拉小车时地面对鞋底的摩擦力和支持力的示意图。
【答案】
【详解】由图可知，人向右运动，与地面接触的鞋底有向左滑动的趋势，因此鞋底受到地面对它向右的摩擦力，作用点在鞋底与地面的接触点（A点）；过A点沿水平向右的方向画一条带箭头的线段，并标明字母f，地面对鞋底的支持力作用在鞋底上，方向垂直鞋底向上，如图所示：
角度2：斜面方向受力分析
【典例2】（2022·贵州铜仁·统考三模）冰雪盛宴—北京冬奥会：我国发展冰雪运动，保障人民健康生活、弘扬理解、友谊、团结、公平竞争的奥林匹克精神。2022年2月20日，北京冬奥会完美闭幕，如图乙所示是为我国获得了自由式滑雪两枚金牌的谷爱凌沿斜面加速下滑时的场景，图乙是其简化图，其中O为谷爱凌的重心，请你在图乙中画出谷爱凌受到力的示意图。
【答案】
【详解】滑雪运动员受到的重力竖直向下，沿斜面下滑时，受到的摩擦力平行于斜面向上，受到支持力垂直于斜面向上，从运动员重心开始，分别沿各力的方向画一条有向线段，并分别用G、f和F表示，如图所示
【即时检测1】（2023·广东汕头·统考二模）图甲为用传送带把货物送到高处的情景，图乙为其示意图，请在图乙中画出货物A所受重力和摩擦力的示意图。

【答案】
【详解】重力的方向竖直向下，物体随传送带一起匀速向上运动，所以传送带对物体的摩擦力方向沿传送带方向向上，如图所示：

【即时检测2】（2023·甘肃定西·统考二模）如图所示，一个物块沿斜面向上做减速运动，请在图中画出此过程中物块对斜面的压力F和物块受到的滑动摩擦力f的示意图。

【答案】
【详解】在斜面上选取物块与接触面的中点为压力的作用点，从压力作用点画垂直于斜面向下、带箭头的线段，符号为F，即为物块对斜面的压力示意图；物块沿斜面向上做减速运动，则受到的摩擦力平行于斜面向下，从物块重心画带箭头线段，方向平行于斜面向下，为物块受到的摩擦力f。如图所示：

角度3：叠加体受力分析
【典例3】（2023·四川遂宁·统考中考真题）如图为“探究影响滑动摩擦力大小因素”的实验装置，迅速拉动长木板B。作出当弹簧测力计示数稳定时，木块A水平方向的受力示意图。

【答案】
【详解】如图，当弹簧测力计示数稳定时，木块与测力计相对静止，木块A受到平衡力的作用，测力计对木块A水平向左的拉力和木块受到的水平向右的摩擦力是一对平衡力；木块A在水平方向的受力示意图如下图所示：

【即时检测1】（2023·黑龙江大庆·校考模拟预测）如图所示，物体A放在B上，在水平拉力F作用下一起向右做加速直线运动，不计空气阻力，画出物体A的受力示意图。

【答案】
【详解】物块A和B以相同的速度一起沿水平方向向右做加速直线运动，A的运动状态发生了改变，则AB彼此之间有相对运动趋势，故A受向右的摩擦力f的作用；A竖直方向上受重力G和支持力F支的作用，并且这两个力是平衡力，大小相等，重力的方向竖直向下，支持力的方向竖直向上，如下图

【即时检测2】（2022·河南信阳·统考二模）如图所示，物体与上表面粗糙的平板小车一起向右做匀速直线运动。当小车遇到障碍物时，物体在小车的平板上滑行，请在图中画出物体滑行过程中在水平方向上的受力示意图（忽略空气阻力）。

【答案】
【详解】小车遇到障碍物时，木块由于惯性相对于平板向前滑动，所以，受向左的摩擦力作用，示意图如图所示：

考点二 杠杆的力和力臂画法
杠杆力臂的作图步骤（1点2线3垂直）
1点：找支点，即固定不动的点，用字母O表示（如图甲）；
2线：力的作用线，即与动力（或阻力）共线的这条虚线，如图乙；
3垂直：过支点向力的作用线做的这条垂线段，即动力臂（或阻力臂），并标明动力臂（或阻力臂）的符号“l1”（或l2），如图丙所示。
最小动力问题
由F1·L1=F2·L2可知，当动力臂L1最长时，动力F1最小
最长力臂：支点到杠杆的端点的连线
角度1：最小动力问题
【典例4】（2023·辽宁营口·统考中考真题）如图所示，O点是撬棒的支点，F2是阻力。请在图中画出：
（1）作用在A点的最小动力F1及其力臂l1；
（2）阻力F2的力臂l2。

【答案】
【详解】（1）（2）[1][2]O点是撬棒的支点，因此作用在A点的力，力臂最大为OA，最小动力F1垂直于力臂向下；支点到阻力F2的作用线的垂线为力臂l2，如图所示：

【即时检测1】（2023·重庆·重庆一中校考二模）如图甲是一个菜馅挤水器，其上部手柄是一个杠杆，图乙是其简化图，O为支点，是使用时B点受到的阻力。请在图乙中画出作用在A点的最小动力的示意图（保留作图痕迹）。

【答案】见解析
【详解】用虚线直接连接OA，则OA为最大动力臂，根据杠杆平衡的条件可知，过A点做OA的垂线段，此垂线段为最小动力，若要是杠杆在当前位置平衡，则动力方向向下，如下图：

【即时检测2】（2023·广东江门·统考二模）如图，质量均匀分布、形状不规则的物体A用细绳系于杠杆MN上。请你在图中画出：
①物体A的重心的大概位置并标上字母O；
②作用在M点上、使杠杆MN静止在图中位置的最小力F的方向以及该力的力臂L。（以上请保留必要的作图痕迹）
【答案】
【详解】①重力的方向是竖直向下的，A的重心在细绳的方向上，重心在A的中心附近；
②由杠杆平衡条件可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，动力作用在M点，当OM作为动力臂时动力臂最长，此时动力最小，连接OM就是最长的动力臂；根据杠杆平衡的条件，要使杠杆平衡，动力方向向下，据此过M点垂直于OM向左上方向作出最小力F的示意图，如图所示：

角度2：与生活相关的力和力臂问题
【典例5】（2023·吉林·统考中考真题）图为用手写字时的示意图，笔可以看做是杠杆，O为支点，F为阻力，请画出F的力臂l。

【答案】
【详解】力臂是支点到力的作用线的垂线段。反向延长力F的作用线，过支点O作阻力F作用线的垂线段，即为阻力F的力臂l，如下图

【即时检测1】（2022·辽宁葫芦岛·统考一模）如图甲所示为环保垃圾桶，若环卫工人用力使垃圾桶在图乙位置静止（相当于杠杆），图丙为简化图，MN为桶盖，A为支点，AB为环卫工人对桶盖MN施力的力臂l1，O为重心，请你在图丙中画出环卫工人作用在桶盖MN上的力F1，并画出垃圾桶受到的重力G及其力臂l2。

【答案】
【详解】过B点作垂直于力臂l1的垂线，即F1的作用线，与桶盖的交点为F1的作用点，从作用点沿力的作用线向上画一带箭头的线段，可得力F1的示意图；重力的方向是竖直向下的，图中O为桶盖的重心，从O画竖直向下的有向线段，用G表示；根据力臂的画法，从支点A作重力G作用线的垂线段，即为力臂l2.如下图所示：

【即时检测2】（2023·广东广州·校联考二模）如图是汽车液压刹车装置的一部分。该装置中AOB实为一个杠杆，O是杠杆的支点，请画出刹车时动力的力臂和它所受的阻力。

【答案】
【详解】踩下汽车踏板时，脚会对刹车踏板就会施加一个和踏板垂直向下的力，作用点在踏板上；过支点O做力的垂线段，用大括号标出这段距离，记为，就是动力臂；刹车踏板运动时，液压装置中的液体就会对B点施加了以水平向右的力，即阻力；如下图所示：

考点三 滑轮及滑轮组的连接
滑轮组绕线的最佳方法：从外向里绕
不论滑轮是计数还是偶数个，从外向里画两轮的外切线，最终绳子讲挂在动滑轮或定滑轮的挂钩上，从动滑轮开始绕，绳子多一股，更省力
滑轮组绕线的注意事项
（1）每个滑轮只能通过一次绳子，不能重复通过；
（2）绳子要有“张紧感”（做切线）；
（3）拉力方向如果向上，要沿着竖直方向。
角度1：偶数个滑轮组连线问题
【典例6】（2023·黑龙江哈尔滨·统考中考真题）小丽学习了滑轮的知识后，想利用滑轮组设计一个升降装置，自己把物体吊上楼来，请你画出最省力的绕线方式和物体所受重力的示意图。

【答案】
【详解】要使滑轮组最省力，需要承担物重的绳子段数最多，所以绳子要系在动滑轮上面的挂钩上，依次向外绕线；过物体的重心，作竖直向下的重力G。如图所示：

【即时检测1】（2023·北京通州·统考模拟预测）在图中，用笔画线代替绳子，画出站在地面上的人将A物体提起时，滑轮组最省力的绳子绕法。

【答案】
【详解】由题意和图示可知，人站在地面拉绳子，因此人对绳子的拉力方向应向下，从而确定绳子的自由端，然后依次向内绕，最后将绳子系在定滑轮的下面挂钩上，滑轮组的绕法要求最省力，就要求承担物体重力绳子股数要最多，且人在地面向下拉绳子，同时考虑这两个方面画出滑轮组最省力的绕法，如图所示：

【即时检测2】（2023·北京·一模）在图中画出滑轮组最省力的绕绳方法。

【答案】
【详解】左边滑轮固定为定滑轮，右边滑轮与汽车相连为动滑轮，动滑轮上绳子股数越多，越省力，如下图所示：

角度2：奇数个滑轮组连线问题
【典例7】（2019·贵州铜仁·中考真题）一个工人站在地面上，使用如图所示的滑轮组将重物从地面提升到楼顶，要求绳子的自由端要向下拉，请你用笔画线代替绳子，画出滑轮组最省力的绕绳方法．
( )
【答案】
【详解】要求绳子的自由端要向下拉，且要使滑轮组最省力，则承担物重的绳子段数最多，应该从动滑轮绕起，依次绕过各个滑轮，三段绳子承重，如图：
【即时检测1】（2022·广东汕头·统考模拟预测）请用笔画线代表绳子，将图中的滑轮连成省力的滑轮组，请画出最省力的绕法。

【答案】
【详解】因为只有1个动滑轮，且人站在地面上用滑轮组提升重物，所以由3段绳子承担物重是最省力的绕法；从动滑轮上面挂钩开始绕起，最后绳子回到人的手中，如图所示：

【即时检测2】（2022上·江苏盐城模拟）小红学习了滑轮之后，用一根绳和一个滑轮，借助木桩设计出图（甲）装置，将船拉上海滩，小明分析后，认为不太合理，请在图（乙）中画出你的方法。（把绳和滑轮画出来，并标出木桩的位置）
【答案】
【详解】为了省力，可以将滑轮安装在小船上滑轮当做动滑轮来使用能够省一半的力，如图所示
【典例3】（2023·四川遂宁·统考中考真题）如图为“探究影响滑动摩擦力大小因素”的实验装置，迅速拉动长木板B。作出当弹簧测力计示数稳定时，木块A水平方向的受力示意图。

【答案】
【详解】如图，当弹簧测力计示数稳定时，木块与测力计相对静止，木块A受到平衡力的作用，测力计对木块A水平向左的拉力和木块受到的水平向右的摩擦力是一对平衡力；木块A在水平方向的受力示意图如下图所示：

【即时检测1】（2023·黑龙江大庆·校考模拟预测）如图所示，物体A放在B上，在水平拉力F作用下一起向右做加速直线运动，不计空气阻力，画出物体A的受力示意图。

【答案】
【详解】物块A和B以相同的速度一起沿水平方向向右做加速直线运动，A的运动状态发生了改变，则AB彼此之间有相对运动趋势，故A受向右的摩擦力f的作用；A竖直方向上受重力G和支持力F支的作用，并且这两个力是平衡力，大小相等，重力的方向竖直向下，支持力的方向竖直向上，如下图

【即时检测2】（2022·河南信阳·统考二模）如图所示，物体与上表面粗糙的平板小车一起向右做匀速直线运动。当小车遇到障碍物时，物体在小车的平板上滑行，请在图中画出物体滑行过程中在水平方向上的受力示意图（忽略空气阻力）。

【答案】
【详解】小车遇到障碍物时，木块由于惯性相对于平板向前滑动，所以，受向左的摩擦力作用，示意图如图所示：

1．战国时期，民间就已经流行蹴鞠运动。请在图中画出鞠球在空中运动时的受力示意图，空气阻力忽略不计。
【答案】
【详解】不计空气阻力，空中运动的物体只受重力作用；重力的方向总是竖直向下的，并过重心表示出重力的作用点和方向，如图所示：
2．如图所示，把一杯水放在水平桌面上，请画出桌面对水杯的支持力的示意图。
【答案】
【详解】水杯静止在水平桌面上，受到桌面对水杯竖直向上的支持力，作用点在水杯底部，作图如下：
3．在图中，用细线拉一个重为8牛的球在空气中处于静止状态，请画出球所受重力的图示。
【答案】
【详解】重力作用在物体的重心上，方向竖直向下，如图所示：
4．如图，物体A随传送带一起向上运动，请画出物体A受到的重力及其对传送带的压力的示意图。
【答案】
【详解】从图中可以看到，物体A受到的重力，作用点在A的重心，方向竖直向下，从物体的重心画一条带箭头的竖直向下的有向线段，用G表示，A对传送带的压力，作用点在两者的接触面上，方向垂直传送带向下，从力的作用点，沿力的方向作有向线段，用F表示，两力示意图如下所示：
5．画出图中小球所受重力的示意图。
【答案】
【详解】重力G的作用点在重心，方向竖直向下，如图所示：
6．如图所示，一瓶重4N的饮料随着粗糙的传送带水平向右匀速运动。请在图中画出传送带突然减速时饮料瓶受到的重力和摩擦力的示意图。
【答案】
【详解】重力的方向竖直向下，减速时，瓶子相对传送带向右运动或有向右运动的趋势，故摩擦力水平向左，如图所示：
7．周末，小明路过一超市门口，见到一位老奶奶吃力的推着购物车过门坎（如图所示）小明立刻过去帮忙，请你画出购物车前轮越过门坎时，作用在B点的最小力F的示意图，他又看到一个物体A静止在斜面上，如图所示，作出物体A所受重力G的示意图。
【答案】
【详解】购物车前轮越过门坎，此时后轮处为支点，当支点到B点的距离为动力臂时，动力臂是最大的，阻力、阻力臂不变，根据杠杆的平衡条件
可知，此时的动力是最小的，过B点作出斜向下的垂直于动力臂的最小动力F，如图所示
物体A所受重力G的方向是竖直向下的，重力的作用点在物体的重心上，如图所示
8．如图，物体重为10N，用一个水平向左的30N的压力F压在物体表面，物体在竖直墙面上静止，请画出此时物体受到的摩擦力的示意图，并标出摩擦力的大小。（O为力的作用点）
【答案】
【详解】木块在竖直方向上，受到重力和摩擦力的作用，由于木块处于静止状态，所以摩擦力与重力是一对平衡力，大小相等，方向相反，即物体受到墙面的摩擦力
f=G=10N
方向竖直向上；过物体的重心沿竖直向上的方向画一条带箭头的线段，大小为10N，如图所示：
9．如图小明沿滑道下滑，请画出下滑过程中滑道对他力的示意图。
【答案】
【详解】人沿斜面下滑时，人向下运动，受到斜面对人的向上的摩擦力；人在斜面上，受到与斜面垂直的支持力，如图所示：

10．如图，是的力臂，画出的力臂和力
【答案】
【详解】力臂是从支点出发的、力的作用线的垂线。反向延长，过支点作的垂线，即为的力臂。是的力臂，过杠杆作的垂线。因为使杠杆有向顺时针方向转动的趋势，故的方向应斜向上，如图所示：
11．如图，O是轻质杠杆的支点，杠杆在图中所示位置静止，请画出物块重力G和所要施加的最小动力F1的示意图。
【答案】
【详解】找到物体的重心，过重心画一条竖直向下的线段，并在末端表上箭头，即为重力，根据杠杆平衡原理可知，，阻力和阻力臂的乘积是一个定值，动力臂越长，越省力，故在杠杆上找离支点最远的B点，连接BO，即为最长的力臂，过B点作力臂的垂线，即为最省力的，故如图所示：
12．图甲为多功能碗夹，其简化示意图如图乙所示。在图乙中画出使用该碗夹取餐时，作用在A点的最小动力及阻力的力臂l2 。
【答案】
【详解】由杠杆平衡条件可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在点，因此作为动力臂最长，动力的方向应该垂直于OA向下，所以过点A垂直于作出最小动力的示意图；过支点作动力的垂线即为动力臂；过支点作动力的垂线，可得阻力臂，如图所示：
13．画出使轻质杠杆AO在图示位置静止A点所用最小动力F1的示意图及其力臂l1.
【答案】
【详解】根据杠杆平衡条件可知，在阻力与阻力臂一定的情况下，当动力臂最大，当OA作为动力臂时，动力臂是最大的，动力F1最小，动力作用在A点，方向垂直于OA斜向上，如图所示：
14．如图所示，要让木箱向右方翻转，请画出翻转时用的最小力F和它的力臂L。（翻转时不打滑）
【答案】
【详解】木箱向右方翻转，则木箱右下角与地面的接触点O为支点；由杠杆平衡条件可知，在阻力与阻力臂的乘积一定的情况下，动力臂越长，动力越小。由图可知，当木箱的对角线OA为动力臂时，动力臂是最长的，动力是最小的，动力的方向垂直于动力臂斜向右上方，如图所示：
15．按照下列要求完成作图：如图用羊角锤拔钉子，O为支点，画出在A点施加的力F的力臂l。
【答案】
【详解】由图可知，支点为O，力臂为支点到力的作用线的垂直距离，如图所示
16．如图所示，杠杆保持静止，O为支点，请画出动力F1的力臂L1和阻力 F2的示意图。
【答案】
【详解】过支点O作动力F1作用线的垂线，垂线段即为动力臂L1，阻力F2为重物上方绳子对杠杆向下的拉力，方向竖直向下，故作图如下：
17．如图所示，轻质杠杆的A点处悬挂一重物G，轻质杠杆可绕0点转动。请画出杠杆在水平位置平衡时，在杠杆上施加的最小力F及其力臂L。

【答案】
【详解】若要动力最小，在阻力及阻力臂不变的情况下，尽可能的增大动力臂，即最大动力臂为OC，动力阻力在支点同侧，力的方向相反，阻力向下，则垂直OC向上作出动力，即可，如图所示

18．图甲是小明用力F将倒在路边的垃圾桶扶起来的示意图，图乙是其简化图，此过程垃圾桶看作一个以A点为支点的杠杆，请在图乙画出垃圾桶所受到的重力G（O点为重心）和在B点施加最小动力F。

【答案】
【详解】（1）为动力臂是最长的力臂，根据杠杆平衡条件可知，此时动力最小；从点作垂直于向上的作用力，即最小的动力；
（2）从垃圾桶的重心沿竖直向下的方向画一条带箭头的线段，并用符号表示，为垃圾桶受重力的示意图，如图所示：

19．画出工人站在地上拉物体最省力的绕法。
【答案】
【详解】由题知，工人站在地面拉动绳子，工人拉力方向向下，绳子先系在定滑轮的固定挂钩上，然后再绕过下面的动滑轮，再向上绕到定滑轮上，最后向下到人手的位置。滑轮组承担物重的绳子股数为n=2，此时最省力，如图所示：
20．工人站在地面用力拉绳，把一辆陷入泥泞中的小车用滑轮组拉出来。请在如图所示的滑轮组上画出最省力的绕绳方法。
【答案】
【详解】由图知，图中动滑轮和定滑轮各一个，要求最省力则与动滑轮相连的绳子的段数为3，绳子先系在动滑轮的挂钩上，如图
21．请在下图中画出使用该滑轮组最省力的绕线方式。

【答案】
【详解】省力情况取决于动滑轮上绳子股数，该滑轮组由两个滑轮组成，最多有三股绳子承担物重，根据“奇动偶定”的原则，绳子的起始端应从动滑轮绕起，每个滑轮只能绕一次，如图所示：

22．请在图所示滑轮组中画出最省力的绳子的绕法。

【答案】
【详解】如下图所示，以内部的动滑轮为起点，绕过所有滑轮，可以使得有效承担物重的绳子段数达到最大，绳子段数，这样最省力。如图所示

23．站在地面上的小明要用滑轮组提升重物（如图），请画出绳子最省力的绕法。

【答案】
【详解】因为只有个动滑轮，且人站在地面上用滑轮组提升重物，所以由段绳子承担物重是最省力的绕法；从动滑轮上面挂钩开始绕起，最后绳子回到人的手中，如图所示：

24．如图所示，站在A处的小慧用一根绳子和滑轮组拉斜面的物体B，请画出滑轮组的正确绕线、物体B对斜面的压力的示意图。

【答案】
【详解】由图可知，小慧站在A处用一根绳子和滑轮组拉斜面的小车，相当于人站在地面上，拉力方向向下，所以从人的手开始，先绕过定滑轮，然后再依次绕过动滑轮和定滑轮的框架钩。在表示物体B对斜面的压力时，可以在斜面上选取物体与接触面的中点为压力的作用点，从压力作用点画垂直于斜面、带箭头的线段，符号为F，如图所示：

25．如图所示，水平地面上有一物重，一个人站在地上利用滑轮组将重物匀速提升。要想使人所用的拉力最小，请在图中画出滑轮组上绳子的绕法。
【答案】
【详解】图中滑轮组由两个动滑轮和一个定滑轮组成，有两种绕线方法，承担重物的绳子的根数越多越省力；一种是由两根绳子承担重物，一种是由三根绳子承担重物，要想最省力，应选用三根绳子承担的绕法，即从动滑轮开始缠绕，如图所示：

26．如题图所示，用滑轮组提升重物，用最小的力将物重提升到高处，请你用笔画线代替绳子，画出符合要求的绳子绕法。

【答案】
【详解】由图可知，绳子先系在定滑轮的固定挂钩上，然后绕过下面的动滑轮，再绕过定滑轮，这样绳子股数最多，最省力，如图所示：

27．要用最小的力将汽车拉动，试完成绳子的绕法。

【答案】
【详解】将绳子的一端固定在定滑轮的挂钩上，然后将绳子从内向外依次绕过每一只滑轮，共有4段绳子承担总的阻力。此时的拉力最小。若将绳子固定在动滑轮上，逐一绕过滑轮后，承重绳子为3段，且不能绕过所有滑轮，如图所示：
1．（2023·河南开封·统考三模）放学后，小明骑自行车回家，如图甲所示，图乙的方框代表小明和自行车，请画出小明和自行车受到的重力和地面对其支持力的示意图。（均画在重心O上）
【答案】
【详解】重力和支持力都要画到重心上，重力的方向竖直向下，支持力的方向竖直向上，分别过物体的重心做竖直向下、竖直向上的带箭头的直线，分别表示重力、支持力，如图所示：
2．（2023·河南周口·统考三模）如图所示，实心物体被绳子拉着浸没在水中，请在图中画出剪断绳子的瞬间物块的受力示意图。
【答案】
【详解】剪断绳子前，物体受到向下的重力、拉力和向上的浮力作用而处于静止状态，所以有
则；在剪断绳子的瞬间，物体只受向下的重力和向上的浮力，且浮力大于重力，在重心上画出这两个力，如图所示：
3．（2022·河南郑州·统考二模）在北京冬奥会花样滑冰双人自由滑中，中国组合隋文静和韩聪表现完美，斩获冠军，如图所示。请在图中画出隋文静所受支持力及其对韩聪拉力的示意图。
【答案】
【详解】隋文静所受支持力的作用点在隋文静左脚尖上，方向竖直向上；对韩聪拉力的作用点在韩聪的左手上，方向沿隋文静的左手向下，如图所示：
4．（2022·山东临沂·统考三模）如图所示，一物块在力F作用下匀速下滑，画出物块受到重力的示意图。

【答案】
【详解】物块受重力，重力的方向始终竖直向下，作用点在重心，重心在其几何中心上，如图所示：

5．（2022·江苏扬州·校联考二模）小车硬杆顶端固定一铁球如图所示，作出小球所受弹力和重力的示意图。

【答案】
【详解】小球静止固定在硬杆顶端，根据二力平衡，小球受到竖直向下的重力和竖直向上的弹力，二者是一对平衡力，作图如下

6．（2022·江苏盐城·校考三模）在图中画出小明在斜面上受到的重力的示意图；

【答案】
【详解】找出重力作用点；在重力方向 （竖直向下、与水平地面垂直）画一带箭头的线段；在箭头附近标上符号G。如图所示：

7．（2022·湖北鄂州·统考一模）如图，用细线将小铁球B悬挂起来，将放在水平面桌面上的一条形磁铁A靠近小球，当A、B均静止时小球B刚好与A处于同一水平面上。请画出磁铁A水平方向受力及小球B所受重力的示意图。

【答案】
【详解】由图可知，条形磁铁A吸引铁球B，由于物体间力的作用是相互的，铁球B会对条形磁体A有水平向右的吸引力，此时A有向右运动的趋势，所以A还受水平方向向左的摩擦力，而磁铁处于静止状态，所以磁铁所受的吸引力和摩擦力大小相等，所以应该用两条长度相等的线段表示；重力的方向是竖直向下的，过铁球B重心画一条带箭头的竖直向下的线段，如下图所示：

8．（2022·广西贵港·统考三模）如图所示两物块A、B在推力F的作用下沿着水平面做匀速直线运动，请画出A物体的受力示意图。

【答案】
【详解】物体A共受到两个力的作用：重力G和B物体对它的支持力F，其中G和F是一对平衡力，A与B一起匀速直线运动，相对B，A没有滑动趋势，不受到摩擦力，受力示意图如图所示：

9．（2022·辽宁葫芦岛·统考二模）如图所示，物体B与小车A一起向左做匀速直线运动，当小车A与正前方的墙碰撞时，请画出：
（1）物体B受到的重力和支持力。
（2）物体B受到的摩擦力。

【答案】
【详解】重力的方向是竖直向下的，过B的重心画一条带箭头的竖直向下的有向线段，用G表示，即为其所受重力示意图；支持力的方向是垂直接触面向上的，过B的重心画一条带箭头的竖直向上的有向线段，用F表示，即为其所受支持力示意图；小车A与B一起向左做匀速直线运动，当小车A与正前方的墙碰撞时，小车停止运动，但B因为具有惯性，所以B会向左运动，则B受到的摩擦力方向水平向右，如图所示：

10．（2023·安徽池州·统考三模）要使如图所示的装置在该位置平衡，请画出其所受最小动力的示意图。
【答案】
【详解】根据杠杆平衡的条件可知，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长。图中连接杠杆上支点和动力作用点这两点所得到的线段最长，如图所示，连接OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，据此可画出最小的动力，如下图所示：
11．（2022·贵州毕节·统考模拟预测）如图所示是一轻质杠杆，请在杠杆上作出使杠杆匀速转动的最小力的方向。
【答案】
【详解】由题意和图示可知，O为支点，在A点施加最小的力使杠杆匀速转动，杠杆处于平衡状态，由杠杆平衡条件可知，此时动力臂应最大，且动力的方向应向下；当杠杆以OA为力臂时最大，过A点作垂直于OA向下的力，即为最小力F的示意图，如图所示：
12．（2022·四川眉山·统考一模）如图所示，轻质杠杆ABC的A处悬挂着一物体，能绕固定点O转动，请在C位置画出使杠杆在如图位置静止时所用最小力F的示意图。
【答案】
【详解】由杠杆平衡条件可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，C点离支点最远，当OC作为动力臂时，动力臂最长；由图知动力的方向应该向下，过点C垂直于OC向下作出最小动力示意图，如下图所示：
13．（2022·山西晋中·统考二模）如图甲所示为搬花神器，用它抬花盆时，搬花神器相当于一个杠杆（O为支点）。请在图乙所示简化图中画出：
（1）杠杆阻力的示意图；
（2）杠杆平衡时作用在A点的最小动力及其力臂。
【答案】
【详解】（1）（2）搬花神器的下端与地面接触的位置为支点，花盆对杠杆的作用力F2为阻力，人对搬花神器的力为动力，因搬花过程中花盆的重力和阻力臂不变，可知，动力F1最小时需使动力臂l1最大，当动力垂直于支点O到力的作用点的连线时，动力臂l1最大，F1最小，如图所示：
14．（2022·辽宁锦州·校联考三模）如图是疫情期间小明悬吊在单杠训练器上锻炼身体时的情景。图乙是训练器的简化图，A点和O点固定在墙壁上，小明悬吊在训练器上时，OAB可以看作一个杠杆，O为支点，B为动力作用点，A为阻力作用点，请画出动力、动力臂和阻力。

【答案】
【详解】已知支点为O，B为动力作用点，过点B作动力，方向竖直向下，OB为动力臂；A为阻力作用点，过点A作阻力，方向垂直OA向左。如图所示：

15．（2022·辽宁沈阳·统考二模）图甲是一款水管扳手钳，其中AOB部分可视为一个杠杆，其简化示意图如图乙所示。请在图乙中画出：杠杆平衡时，作用在B点的最小动力F1。

【答案】
【详解】若动力作用在B点，以OB为动力臂是最长的力臂，此时力最小，则连接OB为最长力臂，再过B点做OB的垂线，即动力F1的作用线，以O为支点，F1、F2作用效果相反，F2使杠杆顺时针转动，则F1使杠杆逆时针转动，F1的方向向上，如图所示

16．（2022·山东菏泽·统考三模）如图所示，硬质杠杆AOB上挂一重物G，O为支点，请在图中作出能使重物在图示位置静止的最小动力F的示意图和该力的力臂l。（保留作图痕迹）

【答案】见解析
【详解】图中O为支点，要使杠杆平衡且动力最小，就应该让力F作用在A点，OA是最长的动力臂l，则力F应与OA垂直且向上。如图所示：

17．（2022·江苏盐城·校考三模）在图中画出力F的力臂。

【答案】
【详解】延长力F的作用线，画出支点O到力F作用线的垂线段，即为力臂L，如图所示：

18．（2022·辽宁鞍山·统考二模）如图甲是我们常用的电脑鼠标。当手指在B点按下鼠标左键时，A端向下移动并按压其下方的金属弹片使电路接通完成操作任务。请在图乙中画出在B点按下鼠标左键时所需要的最小动力F1及其力臂L1并画出A端所受阻力F2的示意图。

【答案】
【详解】点击鼠标完成操作任务可将其看成一个杠杆，O为支点，阻力是弹簧对A点的弹力，方向竖直向上，根据杠杆平衡的条件，F1×L1＝F2×L2，在杠杆中的阻力、阻力臂一定的情况下，以OB为动力臂时是最长的动力臂，此时要使作用在B点的动力最小，从B点作OB的垂线，方向向下即为最小力F1，如图所示：

19．（2023·广东汕尾·统考模拟预测）站在地面的人用如图的滑轮组提起重物，请画出绕绳方法。
【答案】
【详解】因为滑轮组要求工人站在地面上提升重物，因此，在绕绳时，最终的绳子自由端方向应该向下，由两段绳子承担物重，如图所示：
20．（2023·辽宁大连·统考模拟预测）如图所示，利用滑轮组拉着重物体A沿水平方向做匀速直线运动。请在图中画出滑轮组最省力的绕线示意图。

【答案】
【详解】定滑轮相当于是等臂杠杆，不能省力只能改变力的方向，动滑轮则相当于是省力杠杆，能省一半力，所以利用滑轮组拉重物时，最省力的方式就是让动滑轮上的绳子条数尽可能多，连接方式如下图所示：

21．（2022·广西河池·校考模拟预测）请在图中画出滑轮组绳子的绕法（使用所有滑轮）。

【答案】
【详解】图中滑轮组由两个定滑轮和一个动滑轮组成，要求使用所有滑轮，则需要有三股绳子承担物重，即绳子起始端应系在动滑轮的挂钩上，然后再向定滑轮绕线。如下图所示：

22．（2023·河南周口·统考模拟预测）如图所示，一个质量为50kg的人站在水平面上，他想通过如图所示的滑轮组对上面的弹簧进行拉力测试，需要对弹簧产生最大2100N的力，请画出他最省力的绕绳方法。（动滑轮重力不计）

【答案】
【详解】一个质量为50kg的人站在水平面上，能够施加的最大向下的拉力
F＝G＝mg＝50kg×10N/kg＝500N
两个滑轮组成的滑轮组的绳子股数最多n＝3，因为
F'＝3F＝3×500N＝1500N＜2100N
因而不可能在弹簧上产生2100N的力，他想通过如图所示的滑轮组对上面的弹簧进行拉力测试，需要对弹簧产生最大2100N的力，只能向上拉动绳子，故从人手开始连线，绕绳子，如图所示：

23．（2023下·广东惠州·八年级校考期中）如图所示的拉力装置，轻质杠杆ABO可绕O点转动，请在图中画出：杠杆所受拉力的力臂l1，小球所受重力的示意图。

【答案】
【详解】由图可知，绳子通过定滑轮连接在杠杆的B点，由定滑轮不省力只改变力的方向可知，杠杆所受到的拉力F1作用在B点，方向沿绳子向上，大小等于F。从O点向拉力F1的作用线作垂线即为力臂l1。小球所受的重力方向沿竖直向下，作用点在小球的重心。如图所示：

24．（2022下·辽宁本溪·八年级统考期末）如图甲所示为高速铁路的输电线，无论冬、夏都绷得直直的，以保障列车电极与输电线的良好接触，图乙为输电线牵引装置的简化图，钢绳通过滑轮组挂多个相同的坠砣，使输电线绷直，请你在图中画出滑轮组的绕线方式。
【答案】
【详解】根据题意，绳子自由端要绕到悬挂坠砣这根绳上，所以绕线时可以采用反向绕法，即从绳子自由端开始绕，按顺序绕过定滑轮再绕过动滑轮，最后把绳子绕到定滑轮的挂钩上，如下图所示：
25．（2022·陕西·陕西师大附中校考模拟预测）如图所示，小明用滑轮组匀速提起一个重物A，请你完成滑轮组的绕线。
【答案】
【详解】滑轮组的绕线，要一动一定连接，不重复，不交叉，由图得，已经画出拉力的连线，因此应该从拉力连线开始往里画，绕线如图所示：
26．（2022·全国·九年级校联考）如图所示，某工人站在地面上使用由三个滑轮组成的滑轮组提升重物，请画出最省力的绕绳方法。
【答案】
【详解】由于图中只有一个动滑轮，承担物重的绳子段数最多为3段，此时最省力，其绕法如图所示
27．（2021·广东惠州·统考模拟预测）如图所示，站在A处的小慧用一根绳子和滑轮组拉斜面的物体B，请画出滑轮组的正确绕线、物体B的重力和物体B对斜面的压力的示意图。
【答案】
【详解】由图可知，小慧站在A处用一根绳子和滑轮组拉斜面的小车，从人的手开始，先绕过定滑轮，然后再依次绕过动滑轮和定滑轮的框架钩；从物体B的重心画带箭头的线段，方向竖直向下，符号为G，即为重力示意图；在斜面上选取物体与接触面的中点为压力的作用点，从压力作用点画垂直于斜面、带箭头的线段，符号为F，如图所示：
1．（2023·四川达州·统考中考真题）如图所示，一小球漂浮在盛水的烧杯中，将烧杯放置在斜面上，各物体均处于静止状态，请作出小球的受力示意图和烧杯对斜面压力的示意图（小球的重心已标出）。

【答案】
【详解】小球静止在水面上，受到的重力和浮力是一对平衡力，平衡力大小相等、方向相反，因为重力方向竖直向下，所以浮力的方向竖直向上，小球受到的浮力方向竖直向上，作用点在小球重心上；烧杯对斜面的压力，在物体和斜面的接触面上找中点作为力的作用点，画一垂直斜面向下的线段，标出箭头，记为F压，如图所示：
2．（2023·四川德阳·统考中考真题）如图所示，手提箱子离地在竖直方向处于静止状态，请在图中画出箱子的受力示意图。

【答案】
【详解】手提箱子在竖直方向处于静止状态，受力平衡，受到重力和手对它的拉力，大小相等、方向相反，在同一条直线上，作用在同一个物体上，作用点画在重心上，其受力示意图如图所示：

3．（2023·黑龙江大庆·统考中考真题）如图，为某同学在进行立定跳远测试过程中的某一瞬间（不计空气阻力）， O点为重心，请画出该同学的受力示意图。

【答案】
【详解】由于不计空气阻力，故某同学在进行立定跳远测试过程中的某一瞬间只受到竖直向下的重力，如图所示：

4．（2023·江苏无锡·统考中考真题）按要求作图：如图所示，在水平桌面上匀速拉动木块，请画出木块所受拉力F和摩擦力f的示意图。

【答案】
【详解】在水平桌面上匀速拉动木块，则木块做匀速直线运动运动，处于平衡状态，所以木块所受拉力F和摩擦力f是一对平衡力，两个力大小相等、方向相反，作用点在木块的几何中心上，如下图所示：

5．（2022·河南南阳·统考一模）如图所示，物体A与弹簧连接，静止在光滑的斜面上，请画出A的受力示意图。
【答案】
【详解】光滑的斜面，即不计斜面对物体的摩擦力，木块受到重力、斜面的弹力和弹簧的弹力，重力方向竖直向下，斜面弹力与斜面垂直向上，弹簧弹力平行于斜面向上。如图所示：
6．（2020下·河南南阳·八年级统考期末）如图所示，现将一袋大米无初速度地放在向右匀速运动的输送带上，米袋将随输送带先做加速运动，后随输送带一起匀速运动。画出米袋加速过程中受力的示意图（不计空气阻力）。
【答案】
【详解】由图示知输送带向右转动，而米袋能随输送带一起向右加速运动，是因为受到输送带水平向右的摩擦力的作用；而在竖直方向上米袋静止，则米袋受到大小相等的竖直向下的重力及垂直于输送带向上的支持力。这三个力都作用在重心上，所以米袋加速过程中受力示意图如下：
7．（2022·贵州安顺·中考真题）如图所示，将木块与长木板叠放在水平地面上，用绳子将木块与墙相连，绳子处于伸直状态。水平向右拉动长木板，请画出长木板对木块作用力的示意图。（以O点为力的作用点）
【答案】
【详解】根据题意可知，水平向右拉动长木板，木块相对木板向左运动，故木块受到木板施加的水平向右的摩擦力及木板对木块施加的竖直向上的支持力，长木板对木块作用力的示意图如下所示：
8．（2022·山东淄博·统考中考真题）如图甲所示，一摞棋子中的一颗棋子A被用力打出。请在图乙中画出棋子A受力的示意图（忽略空气阻力）。
【答案】
【详解】忽略空气阻力，被打出的棋子只受竖直向下的重力，如图所示：
9．（2022·四川眉山·统考中考真题）如图所示，图甲是某运动员在2022年北京冬奥会上沿赛道向上滑行的某一情景。请你在此情景的示意图乙中以O点为力的作用点，画出她受到的重力G人，和此时赛道对她产生的摩擦力f的示意图。
【答案】
【详解】过重心画一条竖直向下的线段，并在末端标上箭头和G，即为重力，由于沿斜面向上滑动，故斜面给运动员的摩擦力是沿斜面向下的，故过重心画一条沿斜面向下的线段，并在末端标上箭头和f，即为摩擦力，故如图所示：
10．（2023·四川雅安·统考中考真题）如图所示，开启瓶盖时开瓶器以O为支点，手在A点施加竖直向上的力F打开瓶盖，请在图中画出力F的力臂l。

【答案】
【详解】从支点O向动力F的作用线引垂线段，就是F的力臂l，如图所示：

11．（2023·湖南岳阳·统考中考真题）如图是锅炉上的安全阀门示意图。请画出物体A的重力示意图及F的力臂L。

【答案】
【详解】重力的作用点在物体的重心上，方向竖直向下；力臂为过支点做力的作用线的垂线段，即过O点做F的垂线段，如下图所示：

12．（2023·江苏苏州·统考中考真题）图中，用直棒提升重物，画出图示位置所用最小力和阻力的力臂。

【答案】
【详解】据杠杆的平衡条件，力最小，则力臂最大，连接OB为最大力臂，过B点作垂直于OB向上的力F1即为最小力；将F2的作用线反向延长，过O点作力F2的作用线的垂直线即为力臂L2。作图如下：

13．（2023·四川眉山·统考中考真题）学校组织学生参加劳动实践活动，在基地发现了一台活塞式抽水机，在杠杆C处用力便可取水。请在图中画出：
（1）阻力的力臂；
（2）在C处所用最小力的示意图。

【答案】见解析
【详解】（1）由图知道，O是支点，过O向阻力的作用线作垂线段L2，即L2为力臂，如下图

（2）过支点根据杠杆平衡条件，阻力与阻力臂不变时，要动力最小，则动力臂应最长，连接支点O与C点，则OC为最长的动力臂L1；阻力的方向已标出，所以动力的方向应该向下，从O点作OC的垂线就得到在C点施加的最小动力F1，如下图

14．（2023·陕西·统考中考真题）如图（a），用铁锹铲土时，铁锹可视为杠杆，图（b）是其简化图，O为支点，请在图（b）中画出作用力F的力臂L。

【答案】
【详解】支点O到力的作用线的距离即为力臂。过O点做力F的作用线的垂线段，即为力臂L。如图所示：

15．（2023·新疆·统考中考真题）请在图中根据静止的杠杆的动力臂l1，画出动力F1的示意图。

【答案】
【详解】由支点向力的作用线作垂线就是力臂，因此动力F1所在位置与动力臂l1垂直，作用点在杠杆上，由阻力可判断动力方向向上，如图所示：

16．（2023·四川成都·统考中考真题）植树节当天，学校初二年级开展植树活动。同学们分工合作，如图甲，小高正在用铁锹铲土。将铁锹视为杠杆，O为支点，请在图乙中画出：①手在A处施加的最小动力F的示意图；②F的力臂L。

【答案】
【详解】手在A处施加最小动力F时，由杠杆平衡条件可知，此时动力臂最长，最长的动力臂为OA，过A点做垂直于OA向上的力为最小动力F，如下图所示：

17．（2022·辽宁营口·统考中考真题）图甲是自行车的手闸，其中ABO部分可视为一种杠杆，其简化示意图如图乙所示，O为支点，F2为阻力，请在图乙中画出：（1）作用在A点的最小动力F1及其力臂；（2）阻力F2的力臂。
【答案】
【详解】（1）由杠杆平衡条件可知，当阻力与阻力臂乘积一定时，动力臂越长，动力越小，图中O为支点，因此OA作为动力臂最长；动力方向应该向下，过点A垂直于OA向下作出最小动力F1的示意图。
（2）从支点O作阻力F2作用线的垂线，支点到垂足的距离为阻力臂，如图所示：

18．（2022·四川资阳·统考中考真题）在国家提倡一对夫妻可生育两个子女以后，很多同学家里都有了弟弟妹妹。春节后，小明也有了一个妹妹。某个春光明媚的周末，在小明的陪同下，妈妈用婴儿车推着妹妹在小区散步，回来时，遇到单元门口的台阶；为了将婴儿车推上台阶，需要在把手A处施加动力使婴儿车前轮抬起迈过台阶，如图甲所示。已知婴儿车连同婴儿所受的重力为G，重心为O，作用在A处的动力F的方向竖直向下、若将婴儿车视为一个杠杆，请在图乙所示的简化示意图中画出重力G、支点P、动力F和动力臂L。
【答案】
【详解】从重心O作竖直向下的力，即为其重力G；将婴儿车推上台阶，车前轮抬起迈过台阶，此时若将婴儿车视为一个杠杆，支点后轮与地面的接触点上；从A点作竖直向下的力，即为动力F；从支点P向动力F的作用线引垂线，垂线段的长即为动力臂L，如图所示：
19．（2023下·广东清远·八年级校考期中）如图所示，工人站在地面上用滑轮组将重物提升到高处，画出滑轮组的绕绳方式。
【答案】
【详解】工人站在地面上用滑轮组将重物提起，拉力方向向下，是由两根绳子承担物重的，绳子固定在定滑轮上。如图所示：
20．（2022·广西河池·统考中考真题）如图所示，请画出最省力的滑轮组绳子的绕法。
【答案】
【详解】根据题滑轮组的工作特点可知，使用滑轮组提升重物时，不计绳重和摩擦，绳端拉力F大小与绕过动滑轮且施加拉力的绳子股数n的关系为
因此绕过动滑轮且施加拉力的绳子股数n越大，滑轮组越省力，由图示可知，题中绕过动滑轮且施加拉力的绳子股数最大为n=3，故最省力的滑轮组绳子的绕法如图所示：
21．（2020·四川凉山·统考中考真题）如图所示，某人站立在地面上用滑轮组将物体A匀速向上拉起，请在图中用笔画线代替绳子画出所用滑轮组绳子绕法。
【答案】
【详解】因为是人站在地面上用滑轮组提升重物，所以由2段绳子承担物重，应从定滑轮开始绕线，绕过下面的动滑轮，再绕过上面的定滑轮；如图所示：
22．（2022·江苏常州·中考真题）下图中，站在地面上的小华借助滑轮组匀速提升重物，请画出最省力的绕线方法．
【答案】
【详解】从动滑轮的挂钩开始依次绕绳子，最后有三段绳子承担物重，这就是最省力的绕法，如图所示．
23．（2022·辽宁丹东·统考中考真题）《西游记》中的孙悟空形象深受人们喜爱。如图甲所示，孙悟空肩上的金箍棒可看做杠杆，其简图如图乙。图中，O为支点，O′为金箍棒重心位置，A为动力F的作用点。请在图中画出：
（1）金箍棒所受重力的示意图；
（2）作用在A点的最小动力F的示意图及其力臂l。
【答案】
【详解】金箍棒的重心在O′点，重力的方向总是竖直向下，重力的示意图如图所示；以O点为支点，在A处用力最小，则其力臂最大，最大值为OA，则最小动力F的方向垂直OA，及其力臂l，如图所示：
24．（2022·辽宁·统考中考真题）图甲是一款瓶起子。起瓶盖时，瓶身相当于一个绕O点转动的杠杆。图乙是其简化示意图。请在图乙中画出：
（1）瓶盖上B点受到的阻力F2的大致方向；
（2）作用在A点的最小动力F1及其力臂l1.
【答案】
【详解】[1]起瓶盖时，瓶身相当于一个以O点为支点的杠杆，阻力F2作用点在B点，方向向左上方。
[2]因为阻力和阻力臂一定，动力臂最大时，根据杠杆的平衡条件可知，动力最小，由图可知OA为最大动力臂，过点A垂直于OA向左下方作出最小的力F1示意图，如图所示：
25．（2022·辽宁本溪·统考中考真题）图甲是小奇用食品夹夹肉饼时的情景，食品夹看作可以绕O点转动的两个杠杆，其中OAB是上方杠杆，图乙是OAB的简化图，F2为作用在点B的阻力。请在图乙中画出：（1）在A点施加的最小动力F1及动力臂；（2）阻力臂。
【答案】
【详解】由杠杆平衡条件知道，动力最小时，必须使动力臂最长，即连接杠杆支点和动力作用点这两点所得到的线段最长，由图知道，连接支点O与A点，过A点作OA的垂线就得到在A点施加的最小动力F1，OA即为动力臂l1；过B点竖直向上做饼的垂线并延长，即阻力F2，过O点作阻力F2的垂线，即为阻力F2对支点O的力臂l2（如下图）
26．（2021·四川眉山·统考中考真题）如图所示，利用杠杆撬动重物M，O为杠杆支点，为杠杆的动力臂，现杠杆处于水平位置平衡。
（1）作出杠杆动力的示意图；
（2）作出重物M对杠杆压力的示意图。
【答案】
【详解】由图可知，杠杆的O为杠杆支点，已知杠杆的动力臂L1，要让杠杆在水平位置平衡，则F1的方向应向下，且动力臂和动力要垂直且作用在杠杆上，故可以作出动力F1；重物M对杠杆压力作用在杠杆上且垂直于杠杆向下，如图所示：
27．（2021·辽宁鞍山·统考中考真题）如图所示，火车上的售货员正推着小车售卖货物。当小车前行遇到障碍物时，需要使小车前轮翘起。请你画出售货员施加的最小动力，动力臂以及阻力臂。
【答案】
【详解】当小车前行遇到障碍物时，需要使小车前轮翘起，要按下小车，则O为支点，阻力为车的重力G，根据力臂的定义，从O向重力作垂线段l2，即为阻力臂。因阻力和阻力臂大小不变，根据杠杆的平衡条件，当动力臂最大时，动力最小，动力臂最大为OA（），为使动力臂最大为OA，过A点作OA的垂线，因阻力使杠杆顺时针转动，故动力促使杠杆逆时针转动，可知力的方向应斜向下，售货员施加的最小动力为，如下所示：
28．（2021·内蒙古通辽·统考中考真题）如图所示是一种抽水马桶水箱自动上水装置的示意图。当水箱内的水达到一定高度时，浮标带动杠杆压住入水口，停止上水。请在图中画出动力、阻力和动力臂。
【答案】
考点
好题冲关
力的示意图（3典例+6即时检测）
基础过关（27）
杠杆和力臂的画法（2典例+4即时检测）
能力提升（21）
滑轮组绳子的绕法（2典例+4即时检测）
真题感悟（28题）
力的图示
力的示意图
