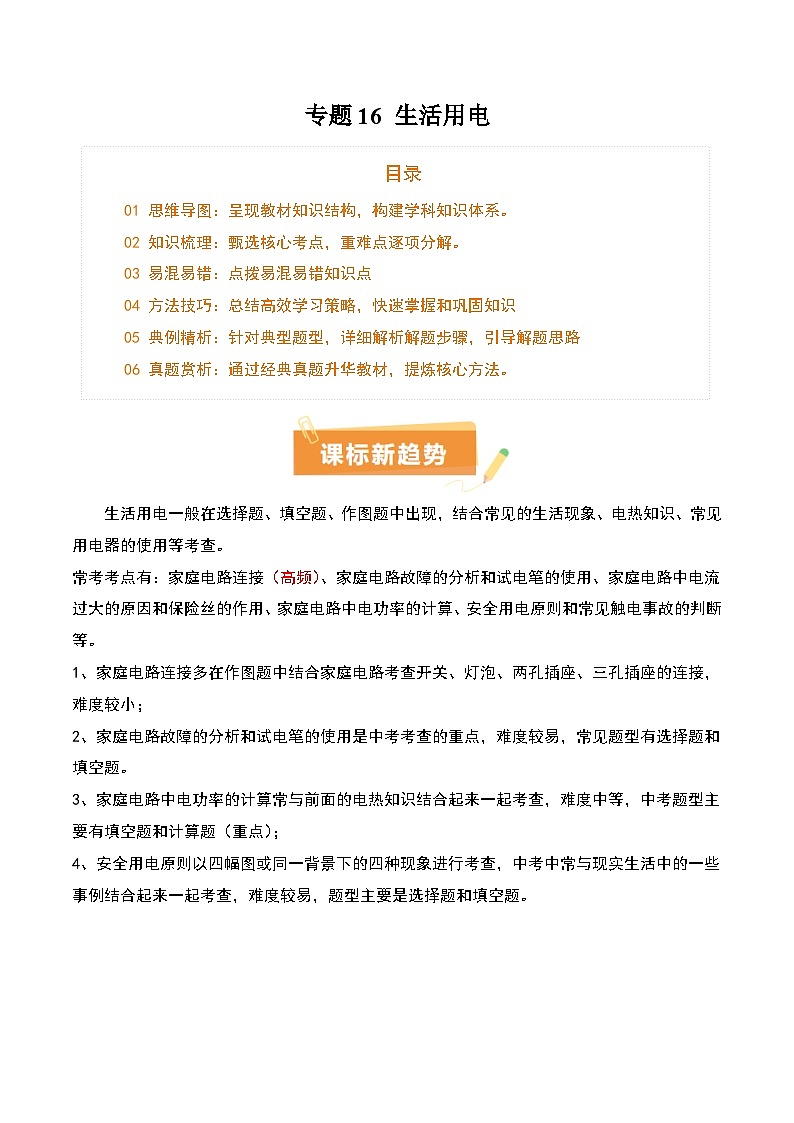

专题16 生活用电（3大模块清单 5个易错 4种技巧 典例精析）-2025年中考物理一轮复习知识清单

这是一份专题16 生活用电（3大模块清单 5个易错 4种技巧 典例精析）-2025年中考物理一轮复习知识清单，文件包含专题16生活用电3大模块清单5个易错4种技巧典例精析-2025年中考物理一轮复习知识清单原卷版docx、专题16生活用电3大模块清单5个易错4种技巧典例精析-2025年中考物理一轮复习知识清单解析版docx等2份学案配套教学资源，其中学案共50页， 欢迎下载使用。
生活用电一般在选择题、填空题、作图题中出现，结合常见的生活现象、电热知识、常见用电器的使用等考查。
常考考点有：家庭电路连接（高频）、家庭电路故障的分析和试电笔的使用、家庭电路中电流过大的原因和保险丝的作用、家庭电路中电功率的计算、安全用电原则和常见触电事故的判断等。
1、家庭电路连接多在作图题中结合家庭电路考查开关、灯泡、两孔插座、三孔插座的连接，难度较小；
2、家庭电路故障的分析和试电笔的使用是中考考查的重点，难度较易，常见题型有选择题和填空题。
3、家庭电路中电功率的计算常与前面的电热知识结合起来一起考查，难度中等，中考题型主要有填空题和计算题（重点）；
4、安全用电原则以四幅图或同一背景下的四种现象进行考查，中考中常与现实生活中的一些事例结合起来一起考查，难度较易，题型主要是选择题和填空题。

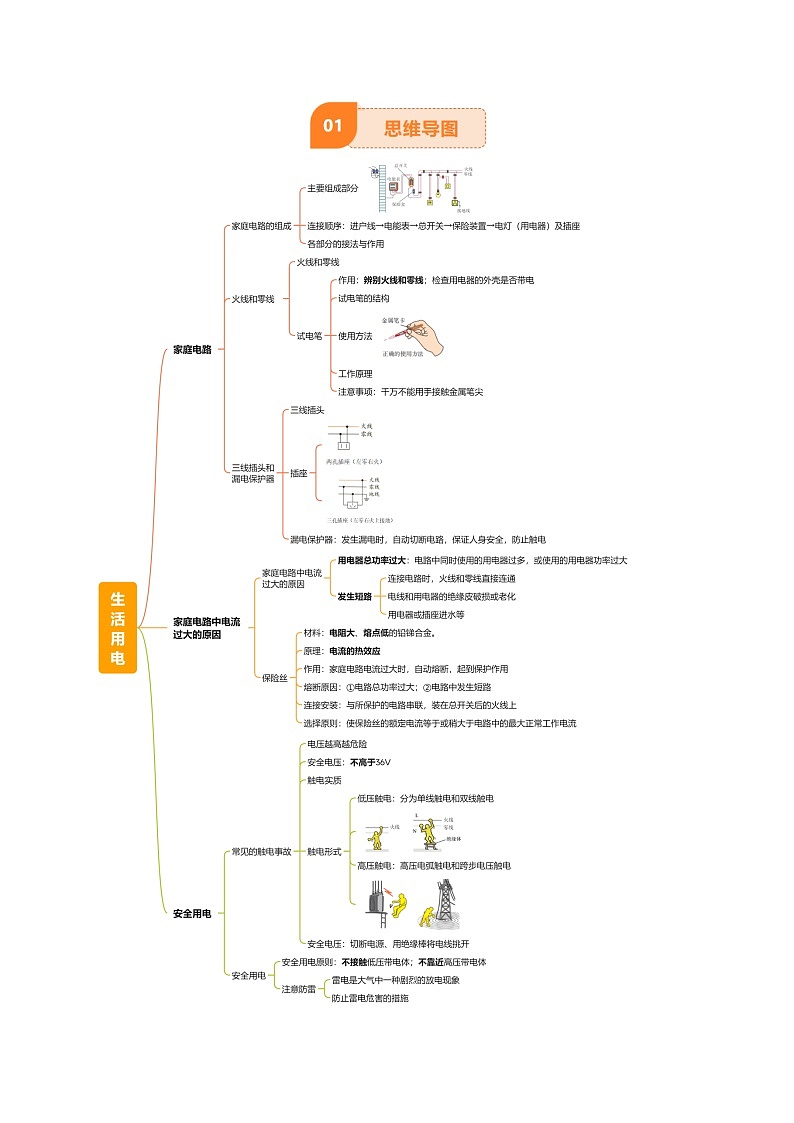

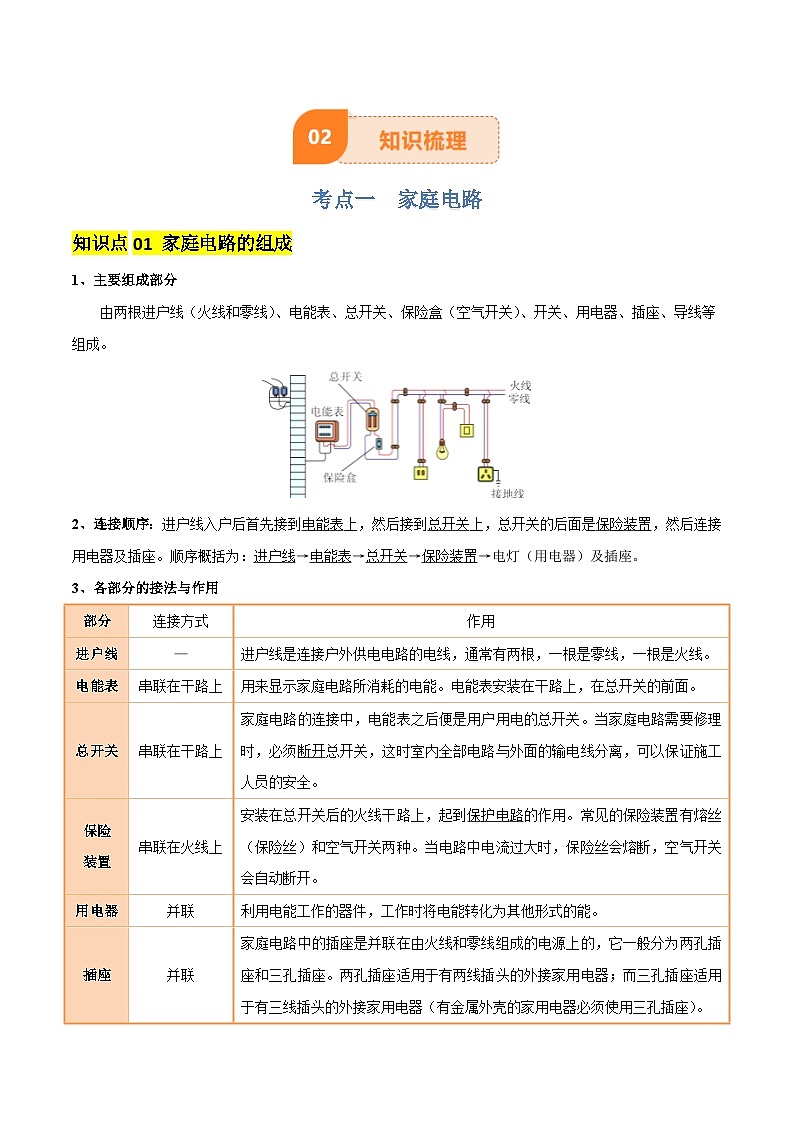

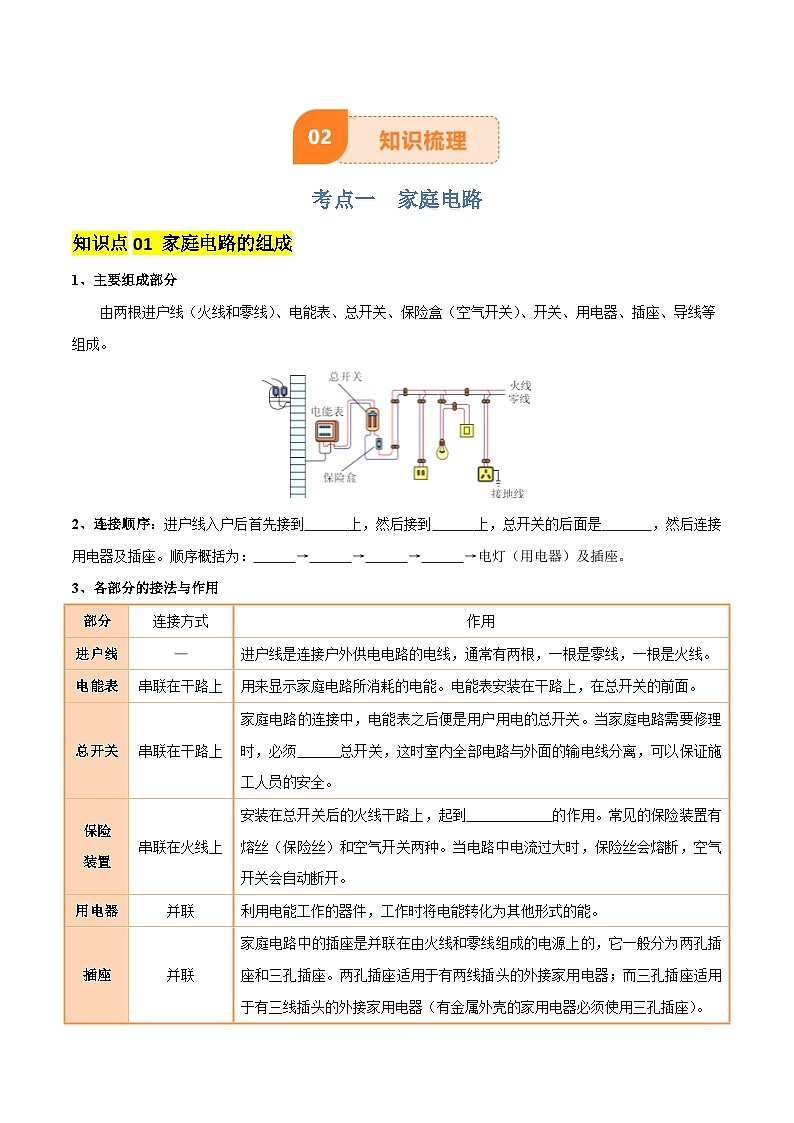

考点一 家庭电路
知识点01 家庭电路的组成
1、主要组成部分
由两根进户线（火线和零线）、电能表、总开关、保险盒（空气开关）、开关、用电器、插座、导线等组成。
2、连接顺序：进户线入户后首先接到电能表上，然后接到总开关上，总开关的后面是保险装置，然后连接用电器及插座。顺序概括为：进户线→电能表→总开关→保险装置→电灯（用电器）及插座。
3、各部分的接法与作用
知识点02 火线和零线
1、火线和零线
进户的两条输电线中，一条叫作端线，俗称火线；另一条叫作零线。火线和零线之间的电压是220V；零线在入户前已经和大地相连，因此零线和大地之间的电压为零。
2、试电笔
（1）作用：①辨别火线和零线；②检查用电器的外壳是否带电。
（2）试电笔的结构
（3）使用方法：使用试电笔时，人手要接触金属笔卡或金属帽（即笔尾金属体），用笔尖接触被测的导线。

（4）工作原理：如果被测导线是火线，电流经过笔尖、电阻、氖管、弹簧，再经过人体、经过大地，流到零线与电源构成闭合电路，氖管就会发光。如果笔尖接触的是零线，氖管中不会有电流也就不会发光。
（5）注意事项：使用试电笔时，千万不能用手接触金属笔尖，以免触电；检查电路时，用试电笔接触导线，若两根导线都不发光，则火线断路，若都发光，则零线断路。
知识点03 三线插头和漏电保护器
1、三线插头
带金属外壳的用电器的电源插头有三条线，其中一条接火线（通常标有“L”字样）；一条接零线（标着“N”）；第三条线和用电器的金属外壳相连（标着“E”），插座上相应的导线和室外的大地相连。万一用电器的外壳和电源火线之间的绝缘损坏，使外壳带电，电流就会流入大地，不致对人造成伤害。
2、插座
（1）两孔插座：并联在电路中；左孔接零线，右孔接火线（左零右火）。
（2）三孔插座：并联在电路中；左孔接零线，右孔接火线，上孔接地线（左零右火上接地）。
3、漏电保护器
（1）安装位置：在新建的楼房里，控制插座的总开关上大多还装有漏电保护器。
（2）作用：发生漏电时，自动切断电路，保证人身安全，防止触电。
（3）原理：发生漏电时，通过火线和零线的电流不相等，多余的电流就会产生磁力使开关自动断开。
考点二 家庭电路中电流过大的原因
知识点01 家庭电路中电流过大的原因
1、用电器总功率过大
在家庭电路中，用电器两端的电压是一定的，由可知，用电器的总功率越大，电路中的电流越大。当电路中同时使用的用电器过多，或使用的用电器功率过大，都会造成整个电路中的总功率过大。
2、发生短路
在家庭电路中，用电器两端的电压是一定的，由可知，电路短路，电路中的总电阻很小，电流很大。以下几种情况，都可能引发短路：
（1）连接电路时，火线和零线直接连通；
（2）电线和用电器的绝缘皮破损或老化；
（3）用电器或插座进水等。
知识点02 保险丝
1、材料：电阻大、熔点低的铅锑合金。绝不能用铜丝、铁丝等代替保险丝。
2、原理：电流的热效应。
3、作用：家庭电路电流过大时，自动熔断，起到保护作用。
4、熔断原因：①电路总功率过大；②电路中发生短路。
5、连接安装：与所保护的电路串联，装在总开关后的火线上。
6、选择原则：使保险丝的额定电流等于或稍大于电路中的最大正常工作电流。
考点三 安全用电
知识点01 常见的触电事故
1、电压越高越危险
根据，可知，通过人体的电流取决于人体的电阻和加在人体两端的电压。通常情况下，在人的皮肤干燥的时候，人体的电阻约为104~105Ω；在皮肤潮湿时，人体的电阻可降到约103Ω。
在人体电阻一定的情况下，加在人体两端的电压越大，通过人体的电流就越大，危险性就越大。
2、安全电压
只有不高于36V的电压对人体才是安全的。我国家庭电路电压是220V，工厂用的动力电路的电压是380V，高压输电线路的电压高达10~500 kV，这些都远远超过安全电压，一旦发生触电，就会有生命危险。
3、触电实质：人体是导体，人体触及带电体并形成闭合电路时，有电流通过人体。
4、触电形式
（1）低压触电：一般分为单线触电和双线触电。
①单线触电：站在地上的人接触火线，则电流由火线进人人体，流到大地，构成通路，造成触电，如果这时脚下踩着绝缘材料，就不会触电。
②双线触电：人站在绝缘体上，若一只手接触火线，另一只手接触零线，电流将由火线流经人体回到零线，构成通路，造成触电事故。
（2）高压触电：最常见的是高压电弧触电和跨步电压触电。
①高压电弧触电：高压带电体会在周围形成强大的电场，当人体靠近高压带电体到一定距离时，高压带电体和人体间发生放电现象，造成高压电弧触电。
②跨步电压触电：高压输电线落在地上，地面上与电线断头距离不同的各点存在电压，当人经过这个区域时，两脚之间存在相当高的电压，这时电流从一条腿流入，另一条腿流出，造成跨步电压触电。
5、触电事故的处理
一是切断电源，或者用一根绝缘棒将电线挑开，尽快使触电者脱离电源。二是尽力抢救。三是发生电火灾时务必在切断电源后再灭火。在整个救护过程中，必须随时注意自身保护，防止自己也触电。
知识点02 安全用电
1、安全用电原则
（1）不接触低压带电体；不靠近高压带电体；
（2）不损坏绝缘层；不弄湿用电器。
（3）更换灯泡、搬动电器前要断开电源开关；
（4）保险装置、插座、导线、家用电器等达到使用寿命要及时更换。
（5）有金属外壳的家用电器，外壳一定要接地。
2、注意防雷
（1）雷电是大气中一种剧烈的放电现象。云层之间、云层和大地之间的电压可达几百万伏至几亿伏。云层与大地之间的电压非常高，放电时会产生很大的电流，电流通过树木、建筑物时，，巨大的热量和强大的电流都会使它们受到严重的破坏。
（2）防止雷电危害的措施
①避雷针：高大建筑的顶端都有针状的金属物，通过很粗的金属线与大地相连，可以防雷。
②避雷线：高压输电线最上面的两条导线是用来防雷的，叫作避雷线，又称架空地线。
易混易错点1：两孔插座、三孔插座和三脚插头
易混易错点2：试电笔使用中的“必须”和“不能”
（1）必须接触：手或者人体其他部位一定要接触金属笔卡或者金属帽，这样才能形成“火线→试电笔→人体→大地”的回路，试电笔才能正常工作。
（2）不能接触：一定不能接触试电笔前端的金属笔尖及与其相连的金属体，因为接触之后，一旦金属笔尖接触火线，就相当于人体直接接触火线，就会发生触电事故。
易混易错点3：误认为接触火线一定会触电
人体触电的原因是有电流流过人体，形成通路。人体为导体，一边与火线相接，一边与零线相接或与大地相接，都会形成通路，因此下图甲、丙会触电。乙虽然接触火线但不会触电是因为人下边垫着干燥椅子，这样人就不会与大地相连通了；丁不会触电是因为人体没有接触火线，因此不会触电。
易混易错点4：区分保险丝、空气开关、 漏电保护器
（1）保险丝、空气开关、漏电保护器都属于保护装置。
（2）保险丝和空气开关主要是用来保护电路，在电路中电流过大时断开电路。
（3）漏电保护器主要是用来防止人体触电，在家庭电路发生漏电时断开电路。
易混易错点5：区分电热器中的电阻丝与保险丝
电热器中的电阻丝和保险丝的制作材料的特点是不同的，对这一点很容易混淆。电热器中的电阻丝电阻较大而熔点较高，当电流通过时，电能主要转化为内能使电阻丝温度升得较高而不至于熔断；保险丝的电阻比较大、熔点比较低，这样才能保证当电路中电流过大时，保险丝产生较多的热量，从而极易达到保险丝的熔点使保险丝熔断，从而自动切断电路。
方法技巧1：家庭电路安装图的画法
（1）保险丝串联接在火线上。
（2）开关接法：必须安装在用电器和火线之间。
（3）螺口灯泡接法：灯头顶部金属片通过开关接火线，螺旋套接零线。
（4）两孔插座的接线规则：“左零右火”；三孔插座的接线规则：“左零右火上接地”。两孔插座和三孔插座都要与电灯并联。
（5）画图时所作的线要横平竖直；实线相接的地方必须用实点
方法技巧2：用试电笔判断家庭电路故障的方法
（1）若保险丝熔断
①功率过大：支路保险丝熔断，支路功率过大；干路保险丝熔断，总功率过大。
②短路：支路短路；干路短路。
（2）若保险丝未熔断—断路
①若试电笔氖管发光，表明该处与火线相通，断路出现在零线与该处之间。
②若电路各处都不能使试电笔氖管发光，表明进户线火线某处断路。
③若电路各处都能使试电笔氖管发光，表明进户线零线断路。
方法技巧3：用“检验灯法”鉴别家庭电路中常见的故障
对于新连接好的家庭照明电路，有经验的电工师傅常用一个大功率的白炽灯作为检验灯泡接在照明电路中原来装保险丝的位置，同时要求将该电路中所有的开关都断开。如图所示，L为检验灯泡，L1、L2为照明灯泡，S为总开关。
（1）闭合S，灯泡工正常发光：火线与零线之间存在短路故障。
（2）先闭合S，灯泡工不发光，再闭合S1，灯泡L正常发光，灯泡L1不发光：L1所在的支路一定存在短路，可能是L1灯座短路。
（3）闭合S、S1、S2，灯泡L、L1、L2不发光：电路断路，很可能是干路断路。
（4）闭合S、S1，灯泡L、L1发光但比较暗：该支路正常。由于灯泡L、L1串联，根据串联分压规律可知，灯泡L、L1两端的电压低于额定电压，故发光较暗。
方法技巧4：家庭电路中电流过大的原因问题分析
高频命题点1 家庭电路连接
【例1】如图所示，请将下列元件连接成符合安全用电要求的家庭电路
【答案】见解析
【解析】三孔插座的连接：上孔接地线，当金属外壳的用电器插入插座时，使金属外壳接地，防止金属外壳漏电发生触电事故.左孔接零线，右孔接火线；
灯泡的连接方法：火线首先接入开关，再入灯泡顶端的金属点，零线直接接入螺旋套，开关既能控制灯泡，又能在灯泡损坏时，断开开关，切断了火线，安全的更换灯泡，作图如下所示：
【例2】请将图中的元件连入家庭电路（开关控制灯泡）。
【答案】见解析
【解析】试电笔接触的线能让氖管发光，所以中间的线是火线；由图可知，最下方的是地线，则最上方的是零线；根据安全用电原则，灯泡接法为：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故，既能控制灯泡，又能更安全；三孔插座的接法：上孔接地线，左孔接零线，右孔接火线。如图所示：
【例3】【与电路设计结合】 如图所示为楼道灯自动控制电路的元件。“光控”开关在光线很暗时自动闭合、“声控”开关在有声音时自动闭合。请用笔画线代替导线将“光控”开关、“声控”开关、灯泡正确连入电路，要求：只有在光线很暗且有声音时楼道灯才亮。
【答案】见解析
【解析】根据题意，两开关只有同时闭合才能发光，则声、光控制开关应该串联，且开关应串联在用电器与火线之间，如图所示：
【例4】家庭用插排如图所示，开关闭合，指示灯亮，各插孔可正常用电；断开开关，指示灯灭，插孔没电。请按照要求将电路连接完整。
【答案】见解析
【解析】根据题意可知，指示灯和插座之间是并联的，开关同时控制指示灯和插座，接线时要注意：①开关接在指示灯、插座和火线之间使用更安全；②发光二极管长脚接火线，短脚接零线；③三孔插座的接线是左孔接零线，右孔接火线，上孔接地线，如图所示：
高频命题点2 家庭电路故障的分析和试电笔的使用
【例1】如图所示的家庭照明电路，闭合开关S1、S2后，灯泡L1不亮，L2亮，下列分析正确的是（ ）
A．一定是灯泡L1短路
B．一定是灯泡L1断路
C．若用测电笔检测A、B点都能发光可能是B点和零线之间断路
D．若用测电笔检测A、B点都能发光可能是B点和零线之间短路
【答案】C
【解析】AB．闭合开关S1、S2后，两灯并联，灯泡L1不亮，L2亮。由并联电路各支路工作互不影响，则故障是灯泡L1所在的支路断路，可能是L1断路，也可能是开关S1断路。若灯泡L1短路，会使电源短路，导致灯泡L2不亮。故AB错误；
CD．测电笔是用来检测导线是否带电的工具，如果测电笔发光，说明导线带电。用测电笔检测A、B点氖管都发光，说明火线上的电能到达B点，则火线与B点之间没有断路。由于B点接零线，若此时B点与零线短路，则测电笔检测B点不会发光。因此故障应为B点与零线之间出现了断路，故C正确，D错误。
故选C。
【例2】关于如图所示的部分家庭电路，下列说法错误的是（ ）
A．保险丝熔断的原因可能是电路发生了短路
B．使用试电笔辨别火线和零线时，手不能触碰笔尖金属部位
C．电冰箱、洗衣机等带金属外壳的用电器不能接在两孔插座中使用
D．若灯泡突然熄灭，一定是灯泡的灯丝断了
【答案】D
【解析】A．家庭电路中的保险丝熔断说明电路中电流过大，导致电流过大的原因有两个，一个是电路发生短路，另一个是总功率过大，故A正确，不符合题意；
B．使用测电笔辨别火线或零线时，手指需要接触笔尾金属体，不能接触金属笔尖，否则容易发生触电事故，故B正确，不符合题意；
C．电冰箱、洗衣机等带金属外壳的用电器需要使用三孔插座，把金属外壳与大地相连，故C正确，不符合题意；
D．若灯泡L2突然熄灭，可能是灯泡L2的灯丝断了，也有可能灯泡L2所在的支路断路等，故D错误，符合题意。
故选D。
【例3】如图所示，闭合开关S，灯泡L不发光，用测电笔检查电路时，发现只有接在a点时测电笔的氖管不发光，测电笔接b、c、d点时氖管均发光，则电路故障是 （选填“ab之间断路”、“bc之间断路”或“cd之间断路”）。
【答案】ab之间断路
【解析】由于用测电笔接b、c、d点时氖管均发光，说明b、c、d点都与火线连通，接a点时测电笔的氖管不发光，则a点与火线断开连接，与零线相连，灯泡L不发光，说明电路存在断路，所以电路故障是ab之间断路。
【例4】【检验灯法】 电工师傅常用一只额定电压为220V的灯泡（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示，当S、闭合时，正常发光，说明该支路 ；当S、闭合时，不发光，说明该支路 。（选填“断路”“短路”或“正常”）
【答案】短路 断路
【解析】[1][2]当闭合S、S1时，L0正常发光，说明L0两端的电压为220V，则说明L1支路出现了短路现象，当闭合S、S2时，L0不发光，说明电路中无电流，说明L2支路断路。
高频命题点3 家庭电路中电流过大的原因和保险丝的作用
【例1】入冬以来，各地因为不安全用电引起的火灾事故明显有上升趋势。在家庭电路中除了发生 和 会造成电流过大引发安全事故外，线路连接处因为接触不良，也容易造成该处电阻 （选填“变大”或“变小”），造成局部过热，从而加速导线老化，引起火灾。
【答案】用电器短路 用电器总功率过大 变大
【解析】[1][2]引起家庭电路中电流过大的原因是：一是短路，二是用电器总功率过大，这些可能造成电流过大引发安全事故。
[3]在家庭电路中，导线相互连接处因接触不良，该处的电阻较大，导线连接处与导线串联在电路中，通过的电流相等、通电时间相等，由可知，连接处电流产生的热量较多，往往比别处更容易发热，加速导线老化，甚至引起火灾。
【例2】厨房里有很多用电器，细心的小明发现微波炉、电饭煲、电热壶等都使用三脚插头。通过学习物理，他明白了这样设计的目的是使这些用电器的金属外壳与 相连；如果仅把一个电饭煲的插头接入插座时，家中保险丝立刻熔断，可能的原因是 （选填“功率过大”或“短路”）。保险丝熔断后 （选填“能”或“不能”）用铜丝、铁丝代替保险丝。
【答案】地线 短路 不能
【解析】[1]微波炉、电饭煲、电热壶等用电器使用三脚插头，是因为三脚插头可以将用电器的金属外壳与地线相连，防止因金属外壳带电导致的触电事故的发生。
[2]仅把一个电饭煲的插头接入插座时，家中的总功率不是很大，而家中保险丝立刻熔断，说明电路中存在短路。
[3]保险丝熔断后不能用铜丝、铁丝代替保险丝，因为铁丝和铜丝的熔点高，不易熔断，起不到保护电路的作用。
【例3】家庭电路中保险丝是利用电流的 效应工作的，在夏天的某个时刻，小明同时打开家里三个空调，结果导致家中保险丝熔断，这是因为电路中 。
【答案】热 总功率过大
【解析】[1]保险丝是利用电流的热效应工作的，电流过大时会自动熔断。
[2]同时打开家里三个空调，总功率过大，根据可知电路中电流过大，所以保险丝熔断。
高频命题点4 家庭电路中电功率的计算
【例1】在装有额定电流为20A的保险丝的家庭电路中，已装有“220V 100W”的电视机2台，“220V 125W”的电冰箱1台，“220V 800W”的电饭锅1个，“220V 225W”的洗衣机1台，“220V 20W”的节能灯8盏，“220V 1000W”的空调2台。求：
（1）在电路中最多还能安装多大功率的用电器？
（2）若因电路出现故障，保险丝不慎熔断了。现检修好电路后，手边只有额定电流为10A的保险丝，应该怎么办？
【答案】（1）890W （2）用两根额定电流为10A的保险丝并联接入家庭电路。
【解析】（1）电路允许的总功率
P1=UI=220V×20A=4400W
现有用电器的总功率
P2=100W×2+125W+800W+225W+20W×8+1000W×2=3510W
电路还能接入用电器的功率为
P=P1–P2=4400W–3510W=890W
（2）并联电路干路电流等于各支路电流之和，可以用两根额定电流为10A的保险丝并联接入家庭电路。
【例2】如图所示为小明家卫生间电路的原理图，电源电压为220V，照明灯的规格为”220V 40W“（灯丝电阻不变），暖风机的规格为“220V 400W”，电热水器的规格为“220V 880W”，问：
（1）照明灯的电阻为多少？
（2）卫生间干路的最大工作电流为多大？
（3）最大电流工作2h，消耗电能多少千瓦时？
【答案】（1）1210Ω；（2）6A；（3）2.64 kW·h
【解析】解：（1）照明灯的规格为“220V 40W”，由可得，照明灯的电阻为
（2）由图知，当所有开关都闭合时，照明灯、暖风机、电热水器并联，卫生间电路的总功率
P＝PL+P暖风机+P热水器＝40W+400W+880W＝1320W＝1.32kW
由P＝UI可得，卫生间干路的最大工作电流
（3）以最大电流工作2h，消耗的电能
W＝Pt＝1.32kW×2h＝2.64 kW·h
答：（1）照明灯的电阻为1210Ω；
（2）卫生间干路的最大工作电流为6A；
（3）最大电流工作2h，消耗电能2.64 kW·h。
【例3】如图甲所示，为家庭电路的一部分，两个灯泡的U-I 图像如图丙所示，关闭家里其他所有用电器同时闭合开关S₁和S₂，两灯正常发光。求：
（1） 灯L₁正常发光的电阻；
（2）流经电能表的电流；
（3）电路工作20min，电能表的表盘转多少圈？
【答案】（1）880Ω；（2）0.65A；（3）143圈
【解析】解：（1）由丙图可知，当L1两端的电压U=220V，通过它的电流I1=0.25A，故灯L₁正常发光的电阻为
（2）电能表在干路，通过电能表的电流等于通过L1、L2的电流之和。由丙图可知，两灯正常工作时，通过L1、L2的电流分别是I1=0.25A，I2=0.4A，故通过电能表的电流为
I=I1+I2=0.25A+0.4A=0.65A
（3）L1、L2的功率为
P1=UI1=220×0.25A=55W=0.055kW，P2=UI2=220×0.4A=88W=0.088kW
电路工作20min，消耗的电能为
电能表的表盘转圈数为
答：（1） 灯L₁正常发光的电阻为880Ω；
（2）流经电能表的电流为0.65A；
（3）电路工作20min，电能表的表盘转143圈。
高频命题点5 安全用电原则和常见触电事故的判断
【例1】关于日常用电，下列说法正确的是（ ）
A．小明家中的几盏亮着的电灯突然全部熄灭了，检查保险丝并未烧断，用测电笔测试插座的两孔时，氖管都发光，故障的可能是室内线路发生短路
B．家庭电路中的空气开关跳闸了，一定是发生了短路
C．用电高峰期，会看到家里的白炽灯泡比正常发光要暗一些，这是因为电路中的总电阻增大
D．如果家用电器内部导线的绝缘皮破损，人体接触家用电器金属外壳时容易发生触电事故，为防止此类事故的发生，家用电器的金属外壳应该接地
【答案】D
【解析】A．电灯突然全部熄灭，检查保险丝并未烧断，说明电路中的电流不会很强，因此电路不可能发生短路现象，也不可能几盏灯泡全部都烧坏，氖管都发光，说明该电路进户火线不可能断路，由此可以判断是进户零线断路，故A错误；
B．家庭电路中的空气开关跳闸了，是由电路电流过大造成的，也可能是用电器总功率过大，故B错误；
C．在家庭电路中，输电线和家用电器之间是串联，在晚上用电高峰期，接入电路的用电器变多，并联后的电阻变小，干路中的电流变大，而输电导线有一定的电阻，则输电导线损失的电压增大，用电器两端的电压减小，由公式可知用电器的实际功率减小，灯泡比正常发光要暗一些，故C错误；
D．如果家用电器内部导线的绝缘皮破损，人体接触家用电器金属外壳时容易发生触电事故，如果外壳接地，地线把人体短路，不会发生触电事故；所以为防止此类事故的发生，家用电器的金属外壳应该接地，故D正确。
故选D。
【例2】（多选）如图所示，下列有关安全用电的知识，说法不正确的是（ ）
A．漏电保护器可以对人身触电、导线漏电、插座接错线、用电器短路等故障起保护作用
B．人站在大地上，一只手触摸到了火线，也会触电。当有人触电时应先用手直接拉开触电者，避免触电时间过长危及生命
C．人站在绝缘的物体上，双手同时触摸相线和中性线，人会触电
D．三脚插头的三个脚中接地线的脚比其它两个脚要长一些，其目的是插插头时使家用电器的金属外壳先接地线，拔插头时能使金属外壳后离开地线，避免触电
【答案】AB
【解析】A．由漏电保护器在电路中的作用可知，漏电保护器可以对人身触电、导线漏电等故障起保护作用，对插座接错线、用电器短路等故障不起保护作用，故A错误，符合题意；
B．人站在大地上，一只手触摸到了火线，此时人体构成了通路，故会触电；当有人触电时若用手直接拉开触电者，施救者也会触电，故B错误，符合题意；
C．人站在绝缘的物体上，双手同时触摸相线和中性线，此时人体构成了通路，故会触电，故C正确，不符合题意；
D．地线插脚更长是为了保证在插电源插头时最先接触地线，拔插头时最后离开地线，从而更好的起到地线保护作用。故D正确，不符合题意。
故选AB。
【例3】（多选）“珍爱生命，注意安全”，下列安全规则对应的物理知识说法正确的是（ ）
A．为防触电，只有在接触零线时指尖才能抵住测电笔的金属笔尾
B．“雨雪天小心地滑”是因为地面有积水或积雪后摩擦力会减小
C．高速公路上限速是因为质量相同的车辆速度越大，动能就越大
D．禁止电动车在楼内停放、充电是因为电流的热效应易引发火灾
【答案】BCD
【解析】A．使用测电笔时，笔尖接触要检测的导线，手接触笔尾金属体，才能在接触火线时氖管发光，接触零线时氖管不发光，故A错误；
B．雨雪天，地面有积水或积雪，使地面变得光滑，减小了人与地面的摩擦，人走动时容易摔倒，故B正确；
C．动能的大小与质量和速度有关，质量相同的车辆速度越大，动能就越大，所以高速公路上限速，故C正确；
D．电动车在充电过程中，由于电流的热效应，导线会产生大量的热量，温度异常升高，易引发火灾，故D正确。
故选BCD。
【例4】下列图中符合安全用电与保护原则的是（ ）
A．甲图：将冰箱的金属外壳接地
B．乙图：多个大功率用电器同时使用一个插座
C．丙图：用湿抹布擦发光的灯泡
D．丁图：开关接在零线和用电器之间
【答案】A
【解析】A．有金属外壳的用电器，外壳要保持良好接地，这样当用电器漏电时，会使金属外壳带电，若接上地线，电流就通过地线，流入大地，而防止了触电事故的发生，故A符合题意；
B．电路中电流过大的原因有两个，一是短路；二是家中使用用电器的总功率过大，所以多个大功率用电器同时使用一个插座，将会使电路中的电流过大，引起火灾，故B不符合题意；
C．由于湿抹布是导体，所以当用湿抹布接触带电体时，可能会使电源通过人体与大地形成通路，使人触电，故C不符合题意；
D．灯的正确接法是：火线首先接入开关，然后进入灯泡顶端的金属点，最后零线直接进入灯泡的螺旋套；若开关接在零线和灯泡之间，火线直接接在灯泡时，则当断开开关时，火线和灯泡依然相连，当触及灯泡会发生触电事故，所以开关要接在灯泡和火线之间，故D不符合题意。
故选A。
1．（2024·山东德州）小强家安装的电能表如图甲所示，书房灯L及三孔插座的安装电路如图乙所示，为保证安全用电，下列说法正确的是（ ）
A．小强家的用电总功率不得超过2200W
B．若保险丝熔断，可用铁丝代替
C．a端应接零线，b端应接火线
D．三孔插座的安装符合安全用电原则
【答案】D
【解析】A．由图甲知道，小强家电能表的额定最大电流为20A，则用电总功率不得超过
故A错误；
B．熔丝熔断后，不能用铁丝来代替，因为铁丝的电阻率小、熔点高，用铁丝代替保险丝，不能在电流过大时自动切断电路，故B错误；
C．为防止触电，家庭电路中开关应接在火线与用电器之间，因此图乙中a端应接火线，b端应接零线，故C错误；
D．三孔插座的安装应符合“左零右火上接地”的原则，故D正确。
故选D。
2．（2024·陕西）如图，是规范连接的家庭电路的一部分。下列说法正确的是（ ）
A．a点所在的进户线是零线
B．若e点所在导线断路，三孔插座仍可安全使用
C．断开开关S，用测电笔检测d点时，氖管发光
D．闭合开关S，灯泡L不发光，是因为导线bc间断路
【答案】C
【解析】A．熔断器通常与进户线的火线相连，因此a点所在的进户线是火线，故A错误；
B．若e点所在导线断路，会导致用电器在使用时与地线断开，易造成触电事故，这时三孔插座不能安全使用，故B错误；
C．断开开关S，用测电笔检测d点时，由于d点还与火线连接，因此氖管发光，故C正确；
D．闭合开关S，灯泡L不发光，可能是进户线的火线或进户线零线b点左侧断路，只有导线bc断路不会影响灯泡L发光，故D错误。
故选C。
3．（2024·四川巴中）小李做家务时，房间里的电灯突然熄灭。他用测电笔分别测试如图所示家庭简化电路中的a、b、c、d四点，测a、b两点时氖管均发光，测c、d两点时均不发光。若电路中只有一处故障，则故障可能是（ ）
A．a、b之间断路B．b、c之间断路
C．c、d之间断路D．b、c之间短路
【答案】B
【解析】用测电笔测试火线上的a点时氖管发光，说明火线正常；测试火线上的b点时氖管发光，说明a、b之间正常；测试零线上的d点时氖管不发光，说明零线正常；用测电笔测试c点时，氖管不发光，说明c没有与火线相连，可能是b、c之间断路，故ACD不符合题意，B符合题意。
故选B。
4．（2024·海南）某同学想把两盏“220V 60W”的电灯和一个插座接入家庭电路中，他设计的电路图如图所示，若闭合开关和，下列现象会出现的是（ ）
A．两盏灯同时烧坏B．两盏灯正常发光
C．只有正常发光D．在插座上插上一盏“220V 30W”的台灯，台灯能正常发光
【答案】C
【解析】ABC．根据电路图可知，灯泡L2单独受S1控制，L1跟插座串联受S2控制，插座在不插入用电器的情况下是断路，不会有电流通过，所以开关S2闭合后L1不能发光；后，L2可以正常发光，故C正确，AB错误；
D．在插座上插上一盏“220V 30W”的台灯，此时插座上的台灯与灯泡L1串联，而台灯与灯泡L1的额定电压都为220V，根据串联电路的电压规律可知，台灯与灯泡L1的实际电压小于额定电压，所以台灯不能正常发光，故D错误。
故选C。
5．（2024·山东聊城）如图是家庭常用的插线板，开关断开时，指示灯不发光，插孔不能提供工作电压；开关闭合时，指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。下列说法正确的是（ ）
A．插线板上指示灯和插孔是串联关系
B．开关闭合时用试电笔接触任一插孔，试电笔的氖管都会发光
C．插线板电线的绝缘皮破损，仍能安全使用
D．插线板接多个用电器同时工作时，总电流不能超过插线板允许的最大电流
【答案】D
【解析】A．根据如果指示灯损坏，开关闭合时插孔也能提供工作电压，可知指示灯和插孔是独立工作，互不影响，是并联，故A错误；
B．开关闭合时用试电笔接触火线这一插孔，试电笔的氖管才会发光，若接触零线哪一个孔，试电笔的氖管不会发光，故B错误；
C．插线板电线的绝缘皮破损，为了避免触电事故的发生，不能安全使用，故C错误；
D．插线板接多个用电器同时工作时，总电流不能超过插线板允许的最大电流，若超过，则会烧坏插线板，故D正确。
故选D。
6．（2024·江苏徐州）如图所示，用测电笔检测插座中是否有“电”，下列操作错误的是（ ）
A．笔尖插入插座B．笔尖接触火线
C．手接触笔尖金属体D．手接触笔尾金属电极
【答案】C
【解析】使用试电笔时，手要接触笔尾金属体，手不能接触笔尖金属体，笔尖可以插入插座，笔尖可以接触零线和火线，故C错误，符合题意，ABD正确，不符合题意。
故选C。
7．（2024·内蒙古通辽）在使用电和天然气等清洁能源时，要注意安全。下列说法正确的是（ ）
A．当发现有人触电时，应立即打电话报警
B．当发现因电起火时，应立即用水浇灭
C．当闻到燃气异味时，应立即打开电灯寻找泄漏处
D．当闻到燃气异味时，应立即打开门窗关闭燃气阀门
【答案】D
【解析】A．当发现有人触电时，应立即切断电源，再拨打急救电话，故A错误；
B．由于水是导体，所以当发现因电起火时，不能用水浇灭，以防触电，故B错误；
CD．当闻到燃气异味时，首先应该打开门窗通风，关闭燃气阀门，不能打开电灯，防止产生电火花，点燃燃气，造成爆炸事故，故C错误，D正确。
故选D。
8．（2024·山东泰安）下列有关安全用电的说法正确的是（ ）
A．使用试电笔时，要用手指按住笔尖，然后用笔尖接触被测导线
B．灯泡的开关应该接在零线和灯泡之间
C．家庭电路中电流过大，一定是发生了短路
D．更换灯泡、搬动电器前应断开电源开关
【答案】D
【解析】A．使用试电笔时，笔尖接触被测物体，手指接触笔尾金属体，若被测物体带电，则此时被测物体、试电笔、人体、大地构成通路，试电笔中的氖管才可以发光，故A错误；
B．为保证安全，控制电路的开关应该接在火线与电灯之间，故B错误；
C．导致电路中电流过大的原因有两个：①电路中发生了短路。②电路中用电器的总功率太大，所以家庭电路中电流过大，不一定是电路中发生了短路，故C错误；
D．部分用电器使用的是金属外壳，若用电器漏电，则其外壳也可能带电，若搬动电器没有断开电源开关，则有可能发生触电事故，故D正确。
故选D。
9．（2024·江苏淮安）下列做法中，不符合安全用电原则的是（ ）
A．发现有人触电迅速切断电源B．用湿抹布擦正在发光的灯泡
C．将电冰箱外壳接地D．先断开电源再灭火
【答案】B
【解析】A．发现有人触电时，应先切断电源，避免施救人员再次触电，故A不符合题意；
B．生活用水是导体，用湿布擦正在发光的灯泡，湿布与火线接触时会造成触电事故，故B符合题意；
C．使用电冰箱时，金属外壳要与地线相连，避免外壳带电时，造成触电事故，故C不符合题意；
D．用电器起火时，应先断开电源，然后再灭火，可以减缓火势扩大和防止发生触电事故，故D不符合题意。
故选B。
10．（2024·山东日照）如图是小明家新房中的部分电路，存在的问题是 。问题解决后，闭合开关、，电灯正常发光，但仍然不亮。将一把新买的电热水壶插入三孔插座，电热水壶也不能工作。把试电笔分别插入三孔插座的左、右孔，氖管均能发光，则可以判断出电路的故障是 。
【答案】三孔插座没有接地 FG之间断路
【解析】[1]三孔插座的连接应该是“左零右火上接地”， 存在的问题是三孔插座没有接地。
[2]L1正常工作，说明L1支路是连通的；L2和三孔插座不能工作，说明出现断路，而三孔插座左孔能使氖管发光，说明左孔通过L2和火线连通，故FG之间断路。
11．（2024·广西）如图所示的插座最好安装在较高处，防止幼儿玩耍时因接触 而触电；三孔插座的①插孔对应的接线柱必须接 ，避免接触用电器带电的金属外壳而触电。（两空均选填“火线”“零线”或“地线”）
【答案】火线 地线
【解析】[1]插座如果安装在低处，幼儿玩耍时接触火线会发生触电现象，所以插座最好安装在较高处。
[2]三孔插座的①插孔对应的接线柱必须接地线，使金属外壳与大地相连通，这样若用电器的金属外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生。
12．（2024·黑龙江齐齐哈尔）小龙在使用家中的插线板时发现：插线板上指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。
（1）根据上述现象可判断，插线板正常使用时，指示灯和插孔是 （选填“串联”或“并联”）的；
（2）如图所示，小龙发现爸爸在使用插线板时，未将插头完全插入插孔内。小龙认为插头未完全插入插孔与插头完全插入插孔时相比，插脚连接处发热更多，存在安全隐患。请你根据所学的电学知识，说明小龙判断的依据。
【答案】并联 见解析
【解析】（1）[1] 如果指示灯损坏，开关闭合时插孔也能提供工作电压，说明指示灯和插孔是并联的，可以独立工作，互不影响。
（2）[2] 插头未完全插入插孔内时，插脚的连接处接触面积较小，电阻变大，根据可知相同时间内产生热量较多，存在安全隐患。
13．（2024·江苏扬州）如图1是家庭电路示意图，插座与灯泡的连接方式是 联。闭合开关后，灯泡不亮，测电笔分别插入插座的三个孔中都不发光，则电路故障是 断路。家用电能表如图2所示，能接入电路中用电器的最大总功率为 W。若家中仅有电饭锅工作，5min内电能表指示灯闪烁了300次，电饭锅在这段时间内产生的热量是 J。
【答案】并 火线 8800 3.6×105
【解析】[1]由题图1可知，插座与灯泡互不影响，故它们的连接方式是并联。
[2]由图1可知，若火线断路，则电路中没有电流，测电笔测任何位置均不发光。
[3]由图2可知，该电能表能接入电路中用电器的最大总功率为
[4]图2中电能表常数3000imp/kW·h表示每消耗1kW·h的电能，电能表指示灯闪烁3000次，所以当指示灯闪烁了300次，电饭煲消耗的电能即这段时间内产生的热量为
14．（2024·江苏常州）请在图中虚线框内画出开关S和电灯L的符号，并用笔画线代替导线将三线插座接入电路。
【答案】见解析
【解析】如图，家庭电路中，为了用电安全，开关应接在火线和灯泡之间，灯泡一端接开关，一端接在零线上；连接三孔插座时，上孔接地线，左孔接零线，右孔接火线，连接方式如图：
15．（2024·吉林）如图所示，请用笔画线表示导线，将电灯和插座接入家庭电路中。
【答案】见解析
【解析】开关接在灯泡与火线直接，控制灯泡，灯泡的另一侧接零线，插座的右孔接火线，如下图所示：
16．（2024·青海）如图所示，是“飞天”兴趣小组模拟的我国月球基地的照明电路，在遵守安全用电的前提下，请用笔画线代替导线将电路连接完整。
【答案】见解析
【解析】灯泡一端与零线相连，一端与火线相连，开关控制灯泡，应该与灯泡串联，且应该连接在火线与灯泡之间；三孔插座连接时左端连接零线，右端连接火线，上端应连接地线。如下图所示：
17．（2024·四川广元）如图，请用笔画线代替导线，将带开关的电灯、带保险丝的插座分别接入家庭电路。
【答案】见解析
【解析】在家庭电路中，插座和带开关的灯泡是并联，插座接线规则为左零右火上接地，带开关的灯泡，开关要接在火线和灯泡之间，灯泡顶部接火线，螺丝套接零线，插座和带开关的灯泡接线如图所示：
18．（2024·四川达州）现代家庭生活中，很多插线板都带有USB充电口，能够直接为手机充电。请将电路图补充完整。要求：开关S控制整个电路；S闭合后，该电路既能给手机充电，同时又不影响为其他家用电器供电。
【答案】见解析
【解析】由题意可知，开关S控制整个电路，则开关S位于干路； 手机充电与其他家用电器是并联的，则USB充电接口与三孔插座并联，三孔插座按照左零右火上接地的原则接入电路中，电路图如下：
19．（2018·辽宁本溪）小霞家卧室安装了两盏“220V 20W”的壁灯L1、L2和一个三孔插座，把它们正确地连接在家庭电路中，要求开关S控制两盏电灯且壁灯都能正常发光。
【答案】见解析
【解析】开关S控制两盏电灯且都能正常发光，两灯泡并联，开关接在干路上；灯泡接法：火线先进入开关，这样在断开开关时，能切断火线与灯泡的连接，接触灯泡不会发生触电事故；三孔插座的接法，左边接零线，右边接火线，中间接地线，如图所示：
20．（2024·贵州）电流热效应引发的用电事故屡屡发生，其中很多是由于电路老化或电线选择不规范所致。如家庭电线使用时间过长，出现绝缘皮老化脱落；空调等大功率用电器选用电线过细。请回答：
（1）破损电线的金属部分裸露在外容易发生触电事故，若你发现有人触电，应立即采取什么措施？（写出一条即可）
（2）用焦耳定律说明大功率用电器连接细电线存在安全隐患的原因。
【答案】（1）见解析（2）见解析
【解析】（1）为了避免触电事故扩大，当有人触电时，应首先断开电源，然后进行救援，或使用绝缘的木棍等挑开电线进行救援。
（2）在家庭电路中，大功率用电器连接细电线时，电线的横截面积较小，电阻较大，且根据可知，家庭电路电压一定，使用大功率用电器，电路电流过大，由Q=I2Rt可知，细电线中电流产生的热量较多，往往比别处更容易发热，引起火灾。部分
连接方式
作用
进户线
—
进户线是连接户外供电电路的电线，通常有两根，一根是零线，一根是火线。
电能表
串联在干路上
用来显示家庭电路所消耗的电能。电能表安装在干路上，在总开关的前面。
总开关
串联在干路上
家庭电路的连接中，电能表之后便是用户用电的总开关。当家庭电路需要修理时，必须断开总开关，这时室内全部电路与外面的输电线分离，可以保证施工人员的安全。
保险
装置
串联在火线上
安装在总开关后的火线干路上，起到保护电路的作用。常见的保险装置有熔丝（保险丝）和空气开关两种。当电路中电流过大时，保险丝会熔断，空气开关会自动断开。
用电器
并联
利用电能工作的器件，工作时将电能转化为其他形式的能。
插座
并联
家庭电路中的插座是并联在由火线和零线组成的电源上的，它一般分为两孔插座和三孔插座。两孔插座适用于有两线插头的外接家用电器；而三孔插座适用于有三线插头的外接家用电器（有金属外壳的家用电器必须使用三孔插座）。
两孔插座
三孔插座
三脚插头
图示
1
位置
右边
右下边
左下边
连接
接火线
接火线
接火线
2
位置
左边
左下边
右下边
连接
接零线
接零线
接零线
3
位置
—
上边
上边
连接
—
接地线
接地线
作用
—
三脚插头1、2脚接用电部分，3 脚的脚较长，跟用电器的金属外壳接通，当把三脚插头插入三孔插座时，除把用电器接入电路中，还把用电器的金属外壳与大地连接起来，即使外壳带电，电流也会从接地导线流走，人体接触外壳就没有危险
