中考物理一轮复习专项练习 《欧姆定律之电路故障专训》

这是一份中考物理一轮复习专项练习 《欧姆定律之电路故障专训》，共5页。试卷主要包含了判断电路故障问题思路，电路故障问题题型归类等内容，欢迎下载使用。

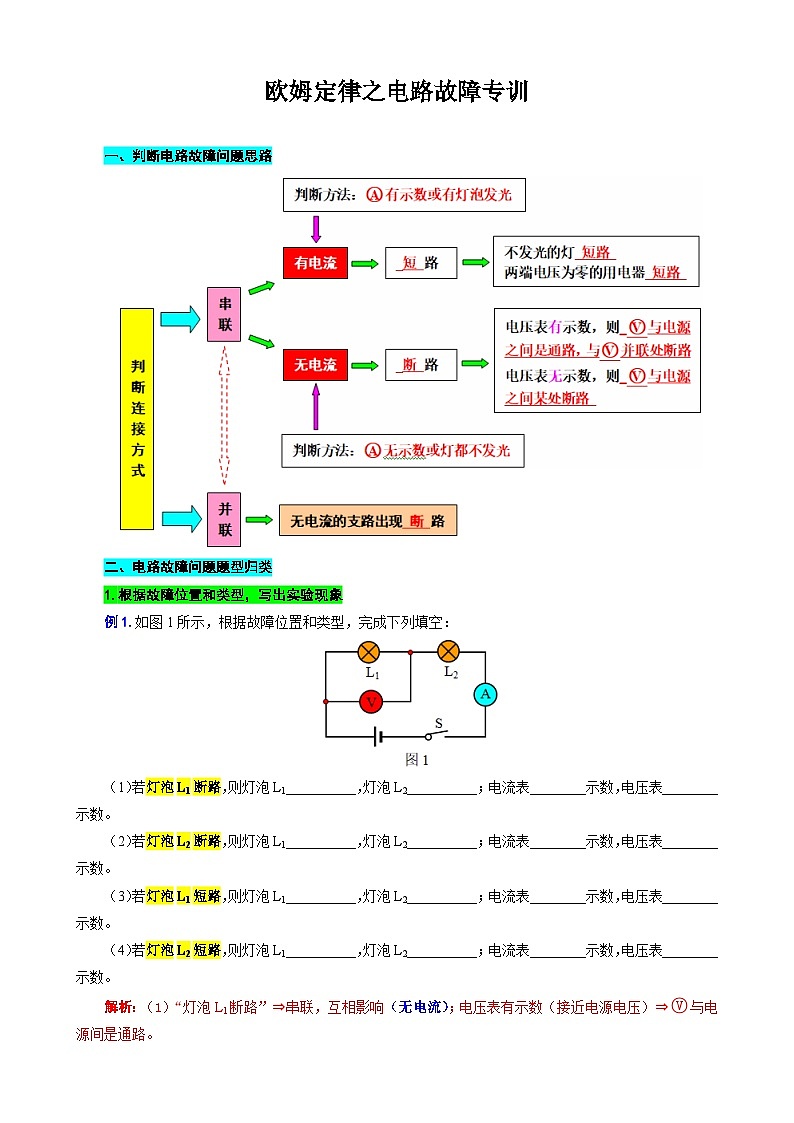

一、判断电路故障问题思路
二、电路故障问题题型归类
1.根据故障位置和类型，写出实验现象
例1.如图1所示，根据故障位置和类型，完成下列填空：
（1）若灯泡L1断路，则灯泡L1__________，灯泡L2__________；电流表________示数，电压表________示数。
（2）若灯泡L2断路，则灯泡L1__________，灯泡L2__________；电流表________示数，电压表________示数。
（3）若灯泡L1短路，则灯泡L1__________，灯泡L2__________；电流表________示数，电压表________示数。
（4）若灯泡L2短路，则灯泡L1__________，灯泡L2__________；电流表________示数，电压表________示数。
解析：（1）“灯泡L1断路”⇒串联，互相影响（无电流）；电压表有示数（接近电源电压）⇒ eq \\ac(○,V)与电源间是通路。
（2）“灯泡L2断路”⇒串联，互相影响（无电流）；电压表无示数⇒ eq \\ac(○,V)与电源间是断路。
（3）“灯泡L1短路”⇒L1不发光，L2不发光⇒电流表有示数，电压表无示数。
（4）“灯泡L2短路”⇒L2不发光，但L1发光 ⇒电流表有示数，电压表有示数（接近电源电压）。
答案：（1）不发光；不发光；无；有；
（2）不发光；不发光；无；无；
（3）不发光；发光；有；无；
（4）发光；不发光；有；有。

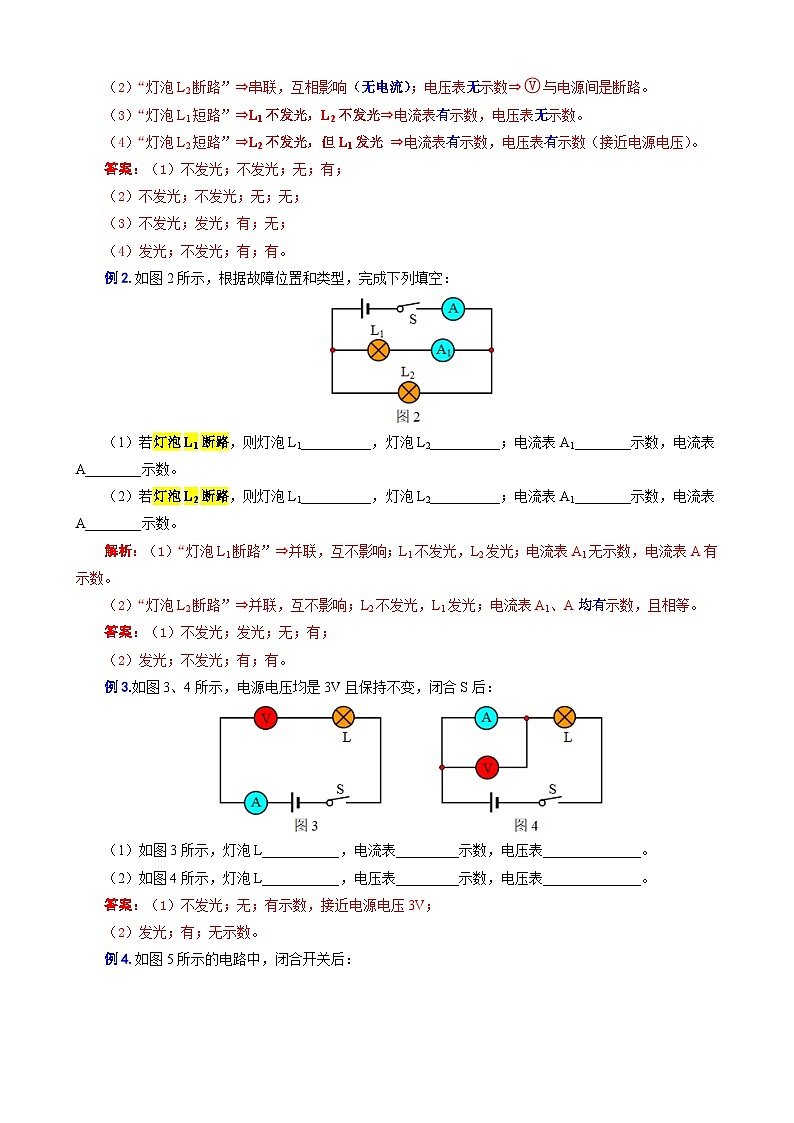

例2.如图2所示，根据故障位置和类型，完成下列填空：
（1）若灯泡L1断路，则灯泡L1__________，灯泡L2__________；电流表A1________示数，电流表A________示数。
（2）若灯泡L2断路，则灯泡L1__________，灯泡L2__________；电流表A1________示数，电流表A________示数。
解析：（1）“灯泡L1断路”⇒并联，互不影响；L1不发光，L2发光；电流表A1无示数，电流表A有示数。
（2）“灯泡L2断路”⇒并联，互不影响；L2不发光，L1发光；电流表A1、A均有示数，且相等。
答案：（1）不发光；发光；无；有；
（2）发光；不发光；有；有。
例3.如图3、4所示，电源电压均是3V且保持不变，闭合S后：

（1）如图3所示，灯泡L___________，电流表_________示数，电压表______________。
（2）如图4所示，灯泡L___________，电压表_________示数，电压表______________。
答案：（1）不发光；无；有示数，接近电源电压3V；
（2）发光；有；无示数。
例4.如图5所示的电路中，闭合开关后：
（1）若灯泡L断路，则灯泡L__________，电流表________示数，电压表________示数；
（2）若灯泡L短路，则灯泡L__________，电流表________示数，电压表________示数。
（3）若滑动变阻器断路，则灯泡L__________，电流表________示数，电压表________示数。
答案：（1）不发光；无；有；（2）不发光；有；无；（3）不发光；无；无。
2.实验与探究
例4.如图6所示的电路中，闭合开关S后，发现灯泡L不亮，将滑动变阻器的滑片P左右移动的过程中，灯泡L始终不发光。小英用量程为0~3V的电压表进行检查判断。她将电压表的负接线柱与A接线柱连接，电压表正接线柱依次与其他接线柱连接，若已知导线GF处出现断路，请将对应出现的电压表示数填在下表请空白处。

答案：
例6.如图7所示，小明在用两个灯泡做“组成串联电路”的实验时，电路连好后，闭合开关时两灯均不亮。经检查，电路连接无误，老师告诉他是一个小灯泡灯丝断了。请你将电压表、电流表、检测灯泡、导线任选其一连入电路，检测出哪只灯泡灯丝断了。写出判断过程。
解析：首选 eq \\ac(○,V)：将 eq \\ac(○,V)与L1并联，闭合S：若 eq \\ac(○,V)有示数，则L1断路；若 eq \\ac(○,V)无示数，则L2断路。
若选 eq \\ac(○,A)/导线/检验灯都可以。前二者易造成完好的灯损坏。
例7.如图8所示，闭合开关S时，灯L1和L2都不亮，用一段导线的两端接触a、b两点时，两灯都不亮，接触b、c两点时，两灯都不亮，接触c、d两点时，两灯都亮，故障原因可能是（ ）
A.开关接触不良 B.灯L1断路
C.灯L2断路 D.灯L2短路
答案：A。

例8.如图9所示的电路中，电源电压为6V，当开关S闭合后，只有一只灯泡发光，电压表V的示数为6V，产生这一现象的原因可能是（ ）
A.灯L1处短路 B.灯L2处短路
C.灯L1处断路 D.灯L2处断路
答案：B。
例9.如图10所示，闭合开关时，电流表A与A1的示数相同，则可能是（ ）
A.灯L1处短路 B.灯L2处短路
C.灯L1处断路 D.灯L2处断路
答案：D。

3.伏安法故障归类
例10.如图11所示，测定正常工作电压为2.5V的小灯泡正常工作时的电阻，请将电路连接完整（要求P向左移时电流表示数变大）。
（1）闭合开关后，发现无论怎么调节滑片，小灯泡都不亮，电流表无示数，电压表示数为电源电压。重新检查电路，确认电路连接无损，电路故障可能是________________。
（2）闭合开关后，发现无论怎么调节滑片，小灯泡都不亮，电流表无示数，电压表示数为电源电压。重新检查电路，确认各元器件均完好无损，则电路故障可能是________________________。
（3）闭合开关后，发现小灯泡不亮，电流表有示数，电压表无示数。重新检查电路，确认电路连接无误，则电路故障可能是________________。
（4）闭合开关后，发现灯泡不亮，但电流表、电压表均有比较小的示数，移动滑片，电流表和电压表示数不变，产生此现象的可能原因是________________________。
（5）闭合开关后，发现灯泡非常亮，移动滑片，电流表和电压表示数不变，产生此现象的可能原因是________________________。
（6）闭合开关后，无论怎样移动滑动变阻器（滑动变阻器连接正确），发现小灯泡亮度变化，电流表示数变化，电压表的示数不变。则电路可能出现的问题是________________。
（7）闭合开关后，发现调节滑片时，小灯泡亮度变化，但电压表示数变大时，电流表示数却变小。则电路故障可能是________________。
（8）闭合开关后，发现电流表指针猛的偏转，灯泡很亮，则可能的原因是______________________
___________。
答案：（1）小灯泡断路；（2）连接电路时将 eq \\ac(○,V)与灯串联；（3）小灯泡短路；（4）变阻器都接下接线柱；（5）变阻器都接上接线柱；（6） eq \\ac(○,V)与电源并联；（7） eq \\ac(○,V)与变阻器并联；（8）滑片P没有放在阻值最大处。电压表正接线柱与其他接线柱连接情况
电压表示数/V
与B接线柱连接
3
与C接线柱连接
与D接线柱连接
与E接线柱连接
与F接线柱连接
与G接线柱连接
电压表正接线柱与其他接线柱连接情况
电压表示数/V
与B接线柱连接
3（电源电压3V）
与C接线柱连接
3
与D接线柱连接
3
与E接线柱连接
3
与F接线柱连接
3
与G接线柱连接
0
