中考物理一轮复习夯实基础过教材专项复习突破5《电路故障分析》 (含答案)
展开
这是一份中考物理一轮复习夯实基础过教材专项复习突破5《电路故障分析》 (含答案)，共7页。试卷主要包含了选择题，填空题等内容，欢迎下载使用。

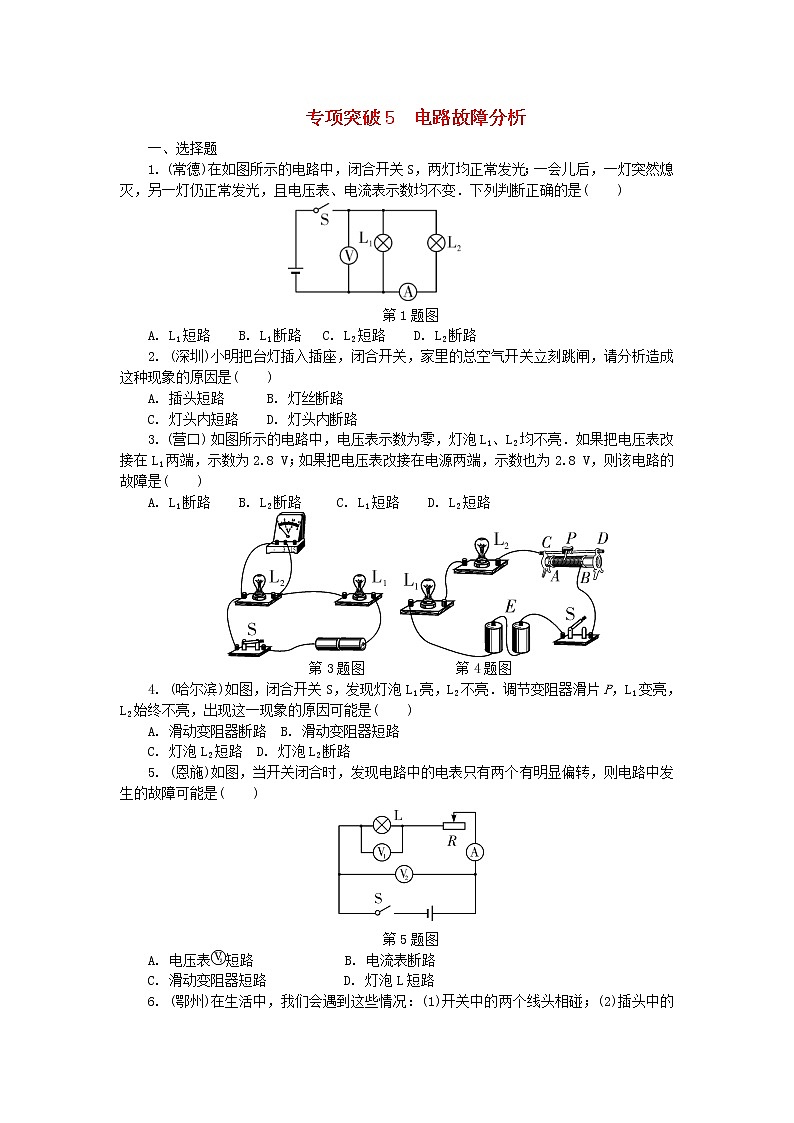

1. (常德)在如图所示的电路中，闭合开关S，两灯均正常发光；一会儿后，一灯突然熄灭，另一灯仍正常发光，且电压表、电流表示数均不变．下列判断正确的是( )
第1题图
A. L1短路 B. L1断路 C. L2短路 D. L2断路
2. (深圳)小明把台灯插入插座，闭合开关，家里的总空气开关立刻跳闸，请分析造成这种现象的原因是( )
A. 插头短路 B. 灯丝断路
C. 灯头内短路 D. 灯头内断路
3. (营口) 如图所示的电路中，电压表示数为零，灯泡L1、L2均不亮．如果把电压表改接在L1两端，示数为2.8 V；如果把电压表改接在电源两端，示数也为2.8 V，则该电路的故障是( )
A. L1断路 B. L2断路 C. L1短路 D. L2短路
第3题图 第4题图
4. (哈尔滨)如图，闭合开关S，发现灯泡L1亮，L2不亮．调节变阻器滑片P，L1变亮，L2始终不亮，出现这一现象的原因可能是( )
A. 滑动变阻器断路 B. 滑动变阻器短路
C. 灯泡L2短路 D. 灯泡L2断路
5. (恩施)如图，当开关闭合时，发现电路中的电表只有两个有明显偏转，则电路中发生的故障可能是( )
第5题图
A. 电压表短路 B. 电流表断路
C. 滑动变阻器短路 D. 灯泡L短路
6. (鄂州)在生活中，我们会遇到这些情况：(1)开关中的两个线头相碰；(2)插头中的两个线头相碰；(3)电路中增加了大功率的用电器；(4)户外输电线绝缘皮损坏．在上述情况中，可能引起家庭电路中空气开关跳闸的是( )
A. (1)和(2) B. (2)和(3) C. (2)和(4) D. (1)和(4)

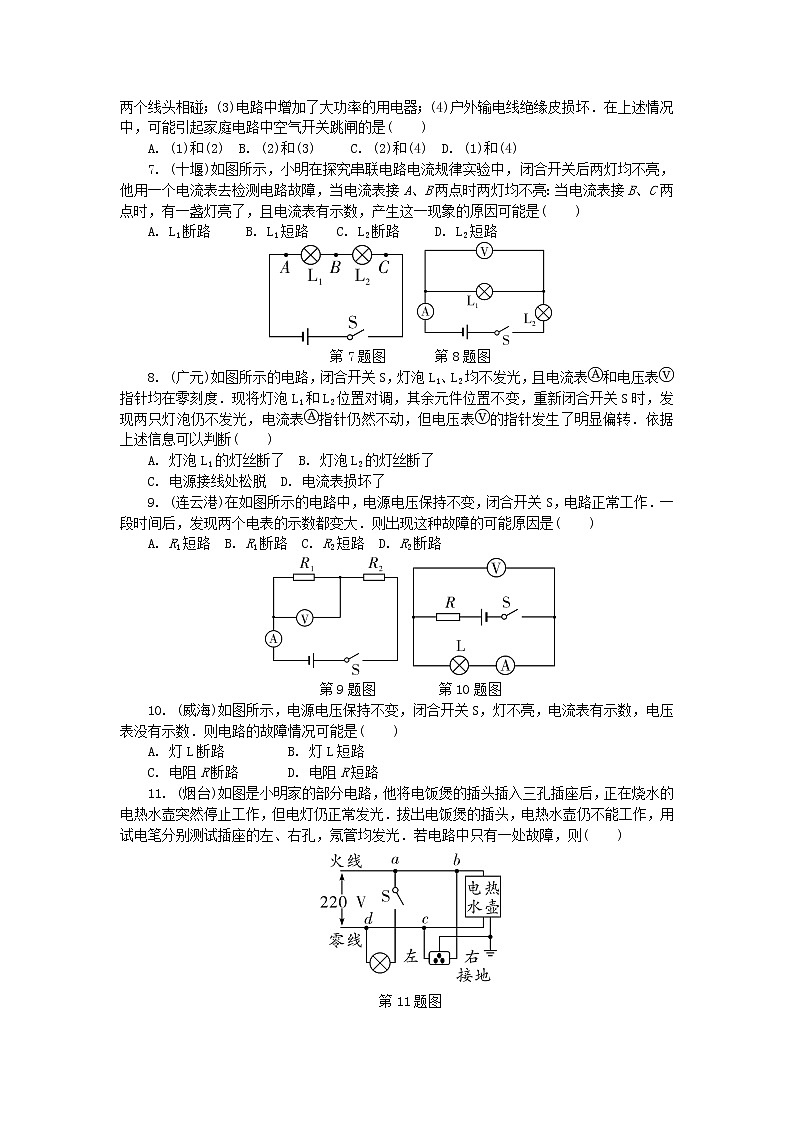

7. (十堰)如图所示，小明在探究串联电路电流规律实验中，闭合开关后两灯均不亮，他用一个电流表去检测电路故障，当电流表接A、B两点时两灯均不亮：当电流表接B、C两点时，有一盏灯亮了，且电流表有示数，产生这一现象的原因可能是( )
A. L1断路 B. L1短路 C. L2断路 D. L2短路
第7题图 第8题图
8. (广元)如图所示的电路，闭合开关S，灯泡L1、L2均不发光，且电流表和电压表指针均在零刻度．现将灯泡L1和L2位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表指针仍然不动，但电压表的指针发生了明显偏转．依据上述信息可以判断( )
A. 灯泡L1的灯丝断了 B. 灯泡L2的灯丝断了
C. 电源接线处松脱 D. 电流表损坏了
9. (连云港)在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作．一段时间后，发现两个电表的示数都变大．则出现这种故障的可能原因是( )
A. R1短路 B. R1断路 C. R2短路 D. R2断路
第9题图 第10题图
10. (威海)如图所示，电源电压保持不变，闭合开关S，灯不亮，电流表有示数，电压表没有示数．则电路的故障情况可能是( )
A. 灯L断路 B. 灯L短路
C. 电阻R断路 D. 电阻R短路
11. (烟台)如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光．拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光．若电路中只有一处故障，则( )
第11题图
A. 电热水壶所在电路的b、c间断路
B. 插座的接地线断路
C. 电路的c、d间导线断路
D. 电路的a、b间导线断路
12. (凉山州)在探究一个用电器中电流随电压变化关系时，小明连接好的电路如图所示．闭合开关，发现电流表、电压表均有示数，调节滑动变阻器，电流表、电压表示数都不变化．小明连接的电路有不妥之处，改正的方法是( )
第12题图
A. 将导线K的a端移至接线柱A
B. 将导线M的c端移至接线柱B
C. 将导线M的c端移至接线柱D
D. 将导线L的b端移至接线柱D
二、填空题
13. (长春)如图所示的电路中，当开关闭合时，灯不发光，电压表的示数为0；当开关断开时，灯仍不发光，电压表示数为6 V．则电路中的故障是灯________(选填“短路”或“断路”)．电源两端电压为________V.
第13题图 第14题图
14. (葫芦岛)如图所示电路，电源电压及灯L的额定电压均为6 V．闭合开关S，灯L发光一段时间后突然熄灭，且只有一只电表示数变大，分析故障原因可能是灯L断路或________(故障发生在变阻器R或灯泡L处)．为检查故障原因，将变阻器换成电动机，闭合开关S后电动机恰好正常工作，由此可以判定故障原因为________．若此时电流表示数为0.3 A，电动机线圈电阻为2 Ω，则1 min时间内电动机消耗的电能为________J.
15. (恩施)家庭电路中，电灯正常发光．当在三孔插座上插入电饭煲时电灯突然熄灭，拔出插头后用测电笔测试，发现插入左右两孔时氖管均发光，此故障的原因是________________；排除故障后，再将一个手机充电器的插头插入另一个两孔插座，灯泡又熄灭，经检查发现保险丝熔断，此故障的原因可能是________________________．
16. 小明在实验室做测量小灯泡正常发光时的电阻的实验，实验电路图如下所示，在多次做实验的过程中小明遇到以下问题，请你帮他一起分析、解决．
第16题图
(1)开关试触时，发现灯泡不亮，电流表无示数，电压表的示数接近电源电压，其故障原因可能是__________________________．
(2)实验时，闭合开关，如果小灯泡与灯座接触不良，则会看到电压表______示数，电流表______示数(均选填“有”或“无”)．
(3)闭合开关后，小灯泡发光，电流表无示数，电压表有示数，产生这一现象的原因是____________________________．
(4)闭合开关后，小灯泡不亮，电流表有示数，电压表无示数，产生这一现象的原因是____________________________________．
17. 在“测量小灯泡的电阻”实验中，有如下器材：电压表、电流表、开关、电压为6 V的电源、标有“3.8 V 1.5 W”的小灯泡、标有“20 Ω 1.5 A”的滑动变阻器，导线若干．
(1)请用笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整(要求连线不得交叉；电流表的量程选择要恰当)．
第17题图
(2)甲组同学连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭．检查后，发现连线正确，请你找出实验中两个操作不当之处：
①______________________________________________；
②________________________________________________.
(3)乙组同学闭合开关后，发现小灯泡不亮，但电流表有示数．接下来应进行的操作是________．
A. 更换小灯泡
B. 检查电路是否断路
C. 移动滑动变阻器滑片，观察小灯泡是否发光
(4)下表是按正确的操作测得的数据，从表中计算出三次小灯泡的阻值不相等，其原因是________________________________．
答案
1. B 【解析】因为两灯并联，并且并联电路中各支路互不影响，当一盏灯突然熄灭，另一盏灯仍正常发光，且电压表和电流表示数均不变，说明电流表所在的支路完好，另一支路发生断路，故应是L1断路．故选B.
2. C 【解析】如果是插头短路，将其插入插座时，空气开关会立刻跳闸，A错误；灯丝断路和灯头内断路不会造成空气开关跳闸，B、D错误；灯头内短路，电流不经过灯丝就构成回路，造成空气开关跳闸，C正确．故选C.
3. A 【解析】两灯泡不亮，L2两端无电压，说明故障是断路而不是短路，测量L1两端时，电压等于电源电压，说明此时电压表在电路中形成通路，故除L1以外的地方不存在断路，故L1为断路，A正确．故选A.
4. C 【解析】若滑动变阻器断路，两灯泡均不亮，A错误；若滑动变阻器短路，调节变阻器滑片P，两个灯泡的亮度均不变，B错误；若灯泡L2短路，灯泡L1亮，L2不亮，调节变阻器滑片P，L1变亮，L2始终不亮，C正确；若灯泡L2断路，两灯泡均不亮，D错误．故选C.
5. D 【解析】若电压表短路，则其他用电器也被短路，电表都没示数，A错误；若电流表断路，被断开没有示数，有示数，B错误；若滑动变阻器短路，则三个电表都有明显的偏转，C错误；若灯泡L短路，被短路没示数，电路中的电流增大，和有明显的偏转，D正确．故选D.
6. B 【解析】引起家庭电路的空气开关跳闸的原因有两种：一是短路；二是过载，即电路消耗的电功率过大．(1)开关的两个线头相碰，即开关处于闭合状态，此时与开关串联的用电器工作，空气开关不会跳闸；(2)插头的两个线头分别连接火线和零线，相碰后会发生短路，导致空气开关跳闸；(3)电路中增加了大功率的用电器，易造成过载，引起空气开关跳闸；(4)户外输电线绝缘皮损坏，容易造成触电事故，不会造成空气开关跳闸．(2)和(3)符合题意，故选B.
7. C 【解析】把电流表接在A、B两点时，由于电流表的内阻很小，相当于L1被短路，但两灯仍不亮，说明L2一定发生故障；把电流表接在B、C两点时，相当于L2被短路，只能是L1发光，因此电路故障是L2断路．故选C.
8. B 【解析】闭合开关S，灯泡L1、L2均不发光，且电流表和电压表指针均指在零刻度线，说明电路一定发生了断路；当把灯泡L1、L2位置对调，灯泡L1、L2仍不发光，电流表指针不动，但电压表指针明显偏转，说明电压表测电源电压，即与电压表并联的灯泡L2发生了断路，即电路故障是灯泡L2的灯丝断了．故选B.
9. C 【解析】分析电路图可知，电阻R1，R2串联，电流表测电路中的电流，电压表测R1两端的电压．若R1短路则电压表被短路，此时电压表无示数，A错误；若R1断路则电压表串联入电路，电压表示数等于电源电压，所以它的示数变大，但是因为电压表的电阻很大，此时电流表的示数变小，B错误；若R2短路则电路中的总电阻减小，电流表示数变大，电压表测电源电压，C正确；若R2断路，则电路不通，两个电表都没有示数，D错误．故选C.
10. B 【解析】由题图可知，定值电阻R与灯泡L串联接入电路，电流表测电路电流，电压表测灯L两端电压．若灯L断路，电流表无示数，灯泡不亮，A错误；若灯L短路，电压表无示数，电流表有示数，B正确；若电阻R断路，电路断路，电压表和电流表均无示数，灯泡不亮，C错误；若电阻R短路，电压表测电源的电压有示数，电路通路，电流表有示数，灯泡发光，D错误．故选B.
11. C
12. B 【解析】将导线K的a端移至接线柱A时，滑动变阻器可以改变用电器两端的电压，但电压表测电源的电压且示数不变，不能进行实验探究，故A不可行；将导线M的c端移至接线柱B时，电压表测用电器两端的电压，通过移动滑片可以改变用电器两端的电压，可以进行实验探究，故B可行；将导线M的c端移至接线柱D时，滑动变阻器被短路，不能改变用电器两端的电压，无法进行实验探究，故C不可行；将导线L的b端移至接线柱D时，滑动变阻器被短路，不能改变用电器两端的电压，无法进行实验探究，故D不可行．故选B.
13. 短路 6 【解析】由图可知，灯泡L与电阻串联，电压表测量L两端的电压，闭合开关后，灯泡不发光，电压表无示数，因此是L发生了短路；断开开关后，相当于将电压表与电阻串联，灯泡仍不发光，电压表示数为6 V，并且等于电源电压，所以电源电压等于6 V.
14. 灯L短路 灯L短路 108 【解析】闭合开关S，灯L发光一段时间后突然熄灭，若只有一只电表示数变大，则故障原因可能是灯L短路；将变阻器换成电动机，若电动机能正常工作，则可判断为灯泡L短路；1 min消耗的电能为W＝UIt＝6 V×0.3 A×60 s＝108 J.
15. 零线断路 插座短路 【解析】插座的左右两孔都能使测电笔的氖管发光，表明左右两孔都与火线连通，故障原因是零线断路；保险丝熔断，说明短路，可能是手机充电器的插头插入后，插座短路．
16. (1)小灯泡断路 (2)有 无 (3)电流表发生短路 (4)小灯泡短路
17. (1)如答图所示 (2)①连接电路时没断开开关 ②滑动变阻器没调到最大阻值 (3)C (4)灯丝电阻与温度有关
第17题答图
【解析】(1)根据题意知灯泡的额定电压是3.8 V，额定功率是1.5 W，则灯泡的额定电流I＝eq \f(P,U)＝eq \f(1.5 W,3.8 V)≈0.39 A，则电流表选择0～0.6 A量程，电流表、灯泡、滑动变阻器、开关串联接入电路，滑动变阻器接一上一下两个接线柱，电路图如答图所示；(2)为保护电路，连接实物图时应：①断开开关，②滑动变阻器的滑片要调到使连入电路的电阻为最大的位置．甲组同学连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭，说明连完最后一根线，电路立即接通且电路电流较大，电路阻值太小，原因是：①连接电路时没断开开关；②滑动变阻器没调到最大阻值；(3)乙组同学闭合开关后，电流表有示数，说明电路是通路，灯泡没坏，也不是断路，可能是连入电阻太大，电路中电流太小所致，下一步操作：移动滑动变阻器滑片，观察小灯泡是否发光，即应进行C项操作；(4)随着时间的增长小灯泡发热，电阻增大，则灯丝电阻与温度有关．
实验次数
1
2
3
电压U/V
2.0
3.0
3.8
电流I/A
0.33
0.34
0.40
电阻R/Ω
6.0
8.8
9.5
1. (常德)在如图所示的电路中，闭合开关S，两灯均正常发光；一会儿后，一灯突然熄灭，另一灯仍正常发光，且电压表、电流表示数均不变．下列判断正确的是( )
第1题图
A. L1短路 B. L1断路 C. L2短路 D. L2断路
2. (深圳)小明把台灯插入插座，闭合开关，家里的总空气开关立刻跳闸，请分析造成这种现象的原因是( )
A. 插头短路 B. 灯丝断路
C. 灯头内短路 D. 灯头内断路
3. (营口) 如图所示的电路中，电压表示数为零，灯泡L1、L2均不亮．如果把电压表改接在L1两端，示数为2.8 V；如果把电压表改接在电源两端，示数也为2.8 V，则该电路的故障是( )
A. L1断路 B. L2断路 C. L1短路 D. L2短路
第3题图 第4题图
4. (哈尔滨)如图，闭合开关S，发现灯泡L1亮，L2不亮．调节变阻器滑片P，L1变亮，L2始终不亮，出现这一现象的原因可能是( )
A. 滑动变阻器断路 B. 滑动变阻器短路
C. 灯泡L2短路 D. 灯泡L2断路
5. (恩施)如图，当开关闭合时，发现电路中的电表只有两个有明显偏转，则电路中发生的故障可能是( )
第5题图
A. 电压表短路 B. 电流表断路
C. 滑动变阻器短路 D. 灯泡L短路
6. (鄂州)在生活中，我们会遇到这些情况：(1)开关中的两个线头相碰；(2)插头中的两个线头相碰；(3)电路中增加了大功率的用电器；(4)户外输电线绝缘皮损坏．在上述情况中，可能引起家庭电路中空气开关跳闸的是( )
A. (1)和(2) B. (2)和(3) C. (2)和(4) D. (1)和(4)
7. (十堰)如图所示，小明在探究串联电路电流规律实验中，闭合开关后两灯均不亮，他用一个电流表去检测电路故障，当电流表接A、B两点时两灯均不亮：当电流表接B、C两点时，有一盏灯亮了，且电流表有示数，产生这一现象的原因可能是( )
A. L1断路 B. L1短路 C. L2断路 D. L2短路
第7题图 第8题图
8. (广元)如图所示的电路，闭合开关S，灯泡L1、L2均不发光，且电流表和电压表指针均在零刻度．现将灯泡L1和L2位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表指针仍然不动，但电压表的指针发生了明显偏转．依据上述信息可以判断( )
A. 灯泡L1的灯丝断了 B. 灯泡L2的灯丝断了
C. 电源接线处松脱 D. 电流表损坏了
9. (连云港)在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作．一段时间后，发现两个电表的示数都变大．则出现这种故障的可能原因是( )
A. R1短路 B. R1断路 C. R2短路 D. R2断路
第9题图 第10题图
10. (威海)如图所示，电源电压保持不变，闭合开关S，灯不亮，电流表有示数，电压表没有示数．则电路的故障情况可能是( )
A. 灯L断路 B. 灯L短路
C. 电阻R断路 D. 电阻R短路
11. (烟台)如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光．拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光．若电路中只有一处故障，则( )
第11题图
A. 电热水壶所在电路的b、c间断路
B. 插座的接地线断路
C. 电路的c、d间导线断路
D. 电路的a、b间导线断路

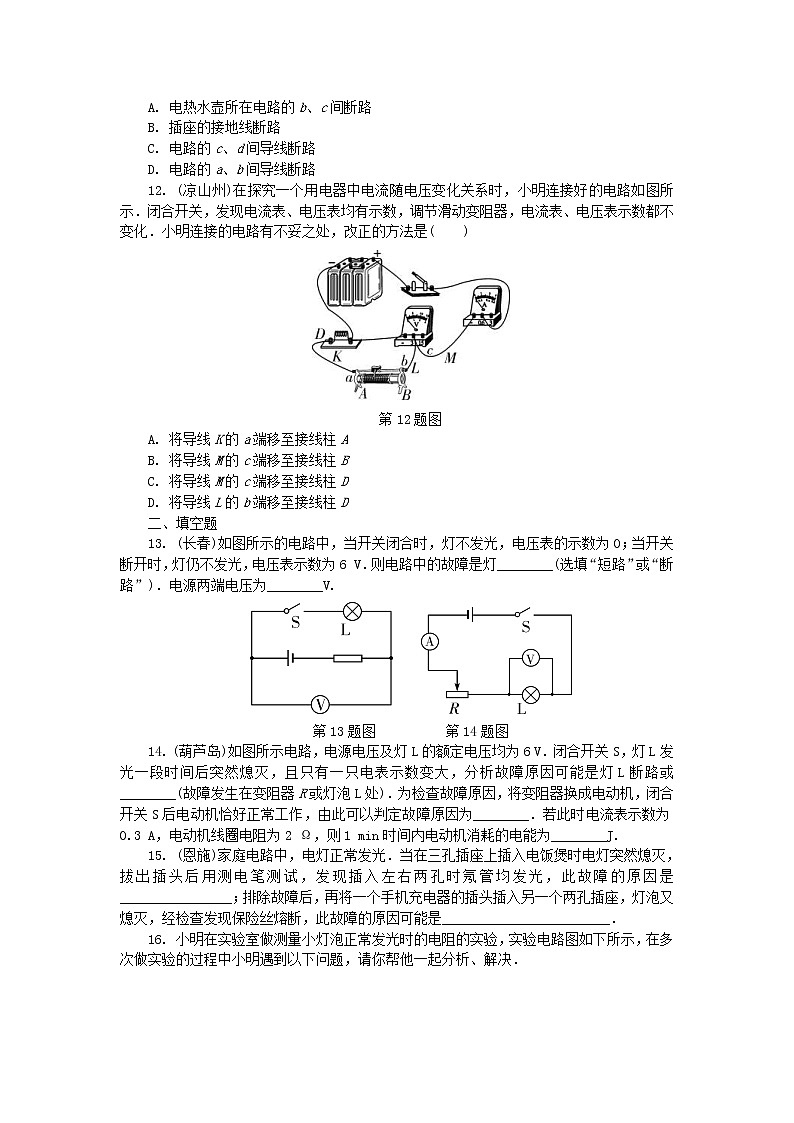

12. (凉山州)在探究一个用电器中电流随电压变化关系时，小明连接好的电路如图所示．闭合开关，发现电流表、电压表均有示数，调节滑动变阻器，电流表、电压表示数都不变化．小明连接的电路有不妥之处，改正的方法是( )
第12题图
A. 将导线K的a端移至接线柱A
B. 将导线M的c端移至接线柱B
C. 将导线M的c端移至接线柱D
D. 将导线L的b端移至接线柱D
二、填空题
13. (长春)如图所示的电路中，当开关闭合时，灯不发光，电压表的示数为0；当开关断开时，灯仍不发光，电压表示数为6 V．则电路中的故障是灯________(选填“短路”或“断路”)．电源两端电压为________V.
第13题图 第14题图
14. (葫芦岛)如图所示电路，电源电压及灯L的额定电压均为6 V．闭合开关S，灯L发光一段时间后突然熄灭，且只有一只电表示数变大，分析故障原因可能是灯L断路或________(故障发生在变阻器R或灯泡L处)．为检查故障原因，将变阻器换成电动机，闭合开关S后电动机恰好正常工作，由此可以判定故障原因为________．若此时电流表示数为0.3 A，电动机线圈电阻为2 Ω，则1 min时间内电动机消耗的电能为________J.
15. (恩施)家庭电路中，电灯正常发光．当在三孔插座上插入电饭煲时电灯突然熄灭，拔出插头后用测电笔测试，发现插入左右两孔时氖管均发光，此故障的原因是________________；排除故障后，再将一个手机充电器的插头插入另一个两孔插座，灯泡又熄灭，经检查发现保险丝熔断，此故障的原因可能是________________________．
16. 小明在实验室做测量小灯泡正常发光时的电阻的实验，实验电路图如下所示，在多次做实验的过程中小明遇到以下问题，请你帮他一起分析、解决．
第16题图
(1)开关试触时，发现灯泡不亮，电流表无示数，电压表的示数接近电源电压，其故障原因可能是__________________________．
(2)实验时，闭合开关，如果小灯泡与灯座接触不良，则会看到电压表______示数，电流表______示数(均选填“有”或“无”)．
(3)闭合开关后，小灯泡发光，电流表无示数，电压表有示数，产生这一现象的原因是____________________________．
(4)闭合开关后，小灯泡不亮，电流表有示数，电压表无示数，产生这一现象的原因是____________________________________．
17. 在“测量小灯泡的电阻”实验中，有如下器材：电压表、电流表、开关、电压为6 V的电源、标有“3.8 V 1.5 W”的小灯泡、标有“20 Ω 1.5 A”的滑动变阻器，导线若干．
(1)请用笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整(要求连线不得交叉；电流表的量程选择要恰当)．
第17题图
(2)甲组同学连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭．检查后，发现连线正确，请你找出实验中两个操作不当之处：
①______________________________________________；
②________________________________________________.
(3)乙组同学闭合开关后，发现小灯泡不亮，但电流表有示数．接下来应进行的操作是________．
A. 更换小灯泡
B. 检查电路是否断路
C. 移动滑动变阻器滑片，观察小灯泡是否发光
(4)下表是按正确的操作测得的数据，从表中计算出三次小灯泡的阻值不相等，其原因是________________________________．
答案
1. B 【解析】因为两灯并联，并且并联电路中各支路互不影响，当一盏灯突然熄灭，另一盏灯仍正常发光，且电压表和电流表示数均不变，说明电流表所在的支路完好，另一支路发生断路，故应是L1断路．故选B.
2. C 【解析】如果是插头短路，将其插入插座时，空气开关会立刻跳闸，A错误；灯丝断路和灯头内断路不会造成空气开关跳闸，B、D错误；灯头内短路，电流不经过灯丝就构成回路，造成空气开关跳闸，C正确．故选C.
3. A 【解析】两灯泡不亮，L2两端无电压，说明故障是断路而不是短路，测量L1两端时，电压等于电源电压，说明此时电压表在电路中形成通路，故除L1以外的地方不存在断路，故L1为断路，A正确．故选A.
4. C 【解析】若滑动变阻器断路，两灯泡均不亮，A错误；若滑动变阻器短路，调节变阻器滑片P，两个灯泡的亮度均不变，B错误；若灯泡L2短路，灯泡L1亮，L2不亮，调节变阻器滑片P，L1变亮，L2始终不亮，C正确；若灯泡L2断路，两灯泡均不亮，D错误．故选C.
5. D 【解析】若电压表短路，则其他用电器也被短路，电表都没示数，A错误；若电流表断路，被断开没有示数，有示数，B错误；若滑动变阻器短路，则三个电表都有明显的偏转，C错误；若灯泡L短路，被短路没示数，电路中的电流增大，和有明显的偏转，D正确．故选D.
6. B 【解析】引起家庭电路的空气开关跳闸的原因有两种：一是短路；二是过载，即电路消耗的电功率过大．(1)开关的两个线头相碰，即开关处于闭合状态，此时与开关串联的用电器工作，空气开关不会跳闸；(2)插头的两个线头分别连接火线和零线，相碰后会发生短路，导致空气开关跳闸；(3)电路中增加了大功率的用电器，易造成过载，引起空气开关跳闸；(4)户外输电线绝缘皮损坏，容易造成触电事故，不会造成空气开关跳闸．(2)和(3)符合题意，故选B.
7. C 【解析】把电流表接在A、B两点时，由于电流表的内阻很小，相当于L1被短路，但两灯仍不亮，说明L2一定发生故障；把电流表接在B、C两点时，相当于L2被短路，只能是L1发光，因此电路故障是L2断路．故选C.
8. B 【解析】闭合开关S，灯泡L1、L2均不发光，且电流表和电压表指针均指在零刻度线，说明电路一定发生了断路；当把灯泡L1、L2位置对调，灯泡L1、L2仍不发光，电流表指针不动，但电压表指针明显偏转，说明电压表测电源电压，即与电压表并联的灯泡L2发生了断路，即电路故障是灯泡L2的灯丝断了．故选B.
9. C 【解析】分析电路图可知，电阻R1，R2串联，电流表测电路中的电流，电压表测R1两端的电压．若R1短路则电压表被短路，此时电压表无示数，A错误；若R1断路则电压表串联入电路，电压表示数等于电源电压，所以它的示数变大，但是因为电压表的电阻很大，此时电流表的示数变小，B错误；若R2短路则电路中的总电阻减小，电流表示数变大，电压表测电源电压，C正确；若R2断路，则电路不通，两个电表都没有示数，D错误．故选C.
10. B 【解析】由题图可知，定值电阻R与灯泡L串联接入电路，电流表测电路电流，电压表测灯L两端电压．若灯L断路，电流表无示数，灯泡不亮，A错误；若灯L短路，电压表无示数，电流表有示数，B正确；若电阻R断路，电路断路，电压表和电流表均无示数，灯泡不亮，C错误；若电阻R短路，电压表测电源的电压有示数，电路通路，电流表有示数，灯泡发光，D错误．故选B.
11. C
12. B 【解析】将导线K的a端移至接线柱A时，滑动变阻器可以改变用电器两端的电压，但电压表测电源的电压且示数不变，不能进行实验探究，故A不可行；将导线M的c端移至接线柱B时，电压表测用电器两端的电压，通过移动滑片可以改变用电器两端的电压，可以进行实验探究，故B可行；将导线M的c端移至接线柱D时，滑动变阻器被短路，不能改变用电器两端的电压，无法进行实验探究，故C不可行；将导线L的b端移至接线柱D时，滑动变阻器被短路，不能改变用电器两端的电压，无法进行实验探究，故D不可行．故选B.
13. 短路 6 【解析】由图可知，灯泡L与电阻串联，电压表测量L两端的电压，闭合开关后，灯泡不发光，电压表无示数，因此是L发生了短路；断开开关后，相当于将电压表与电阻串联，灯泡仍不发光，电压表示数为6 V，并且等于电源电压，所以电源电压等于6 V.
14. 灯L短路 灯L短路 108 【解析】闭合开关S，灯L发光一段时间后突然熄灭，若只有一只电表示数变大，则故障原因可能是灯L短路；将变阻器换成电动机，若电动机能正常工作，则可判断为灯泡L短路；1 min消耗的电能为W＝UIt＝6 V×0.3 A×60 s＝108 J.
15. 零线断路 插座短路 【解析】插座的左右两孔都能使测电笔的氖管发光，表明左右两孔都与火线连通，故障原因是零线断路；保险丝熔断，说明短路，可能是手机充电器的插头插入后，插座短路．
16. (1)小灯泡断路 (2)有 无 (3)电流表发生短路 (4)小灯泡短路
17. (1)如答图所示 (2)①连接电路时没断开开关 ②滑动变阻器没调到最大阻值 (3)C (4)灯丝电阻与温度有关
第17题答图
【解析】(1)根据题意知灯泡的额定电压是3.8 V，额定功率是1.5 W，则灯泡的额定电流I＝eq \f(P,U)＝eq \f(1.5 W,3.8 V)≈0.39 A，则电流表选择0～0.6 A量程，电流表、灯泡、滑动变阻器、开关串联接入电路，滑动变阻器接一上一下两个接线柱，电路图如答图所示；(2)为保护电路，连接实物图时应：①断开开关，②滑动变阻器的滑片要调到使连入电路的电阻为最大的位置．甲组同学连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭，说明连完最后一根线，电路立即接通且电路电流较大，电路阻值太小，原因是：①连接电路时没断开开关；②滑动变阻器没调到最大阻值；(3)乙组同学闭合开关后，电流表有示数，说明电路是通路，灯泡没坏，也不是断路，可能是连入电阻太大，电路中电流太小所致，下一步操作：移动滑动变阻器滑片，观察小灯泡是否发光，即应进行C项操作；(4)随着时间的增长小灯泡发热，电阻增大，则灯丝电阻与温度有关．
实验次数
1
2
3
电压U/V
2.0
3.0
3.8
电流I/A
0.33
0.34
0.40
电阻R/Ω
6.0
8.8
9.5
