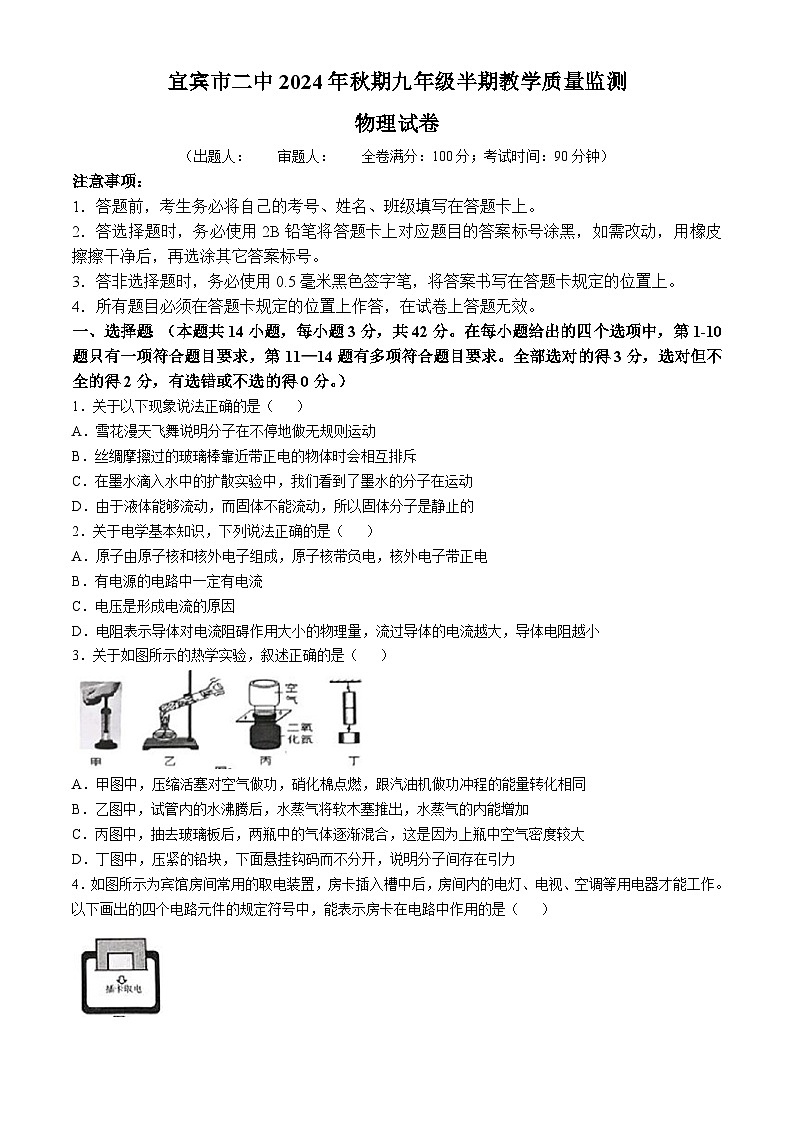

（出题人： 审题人： 全卷满分：100分；考试时间：90分钟）
注意事项：
1．答题前，考生务必将自己的考号、姓名、班级填写在答题卡上。
2．答选择题时，务必使用2B铅笔将答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦擦干净后，再选涂其它答案标号。
3．答非选择题时，务必使用0.5毫米黑色签字笔，将答案书写在答题卡规定的位置上。
4．所有题目必须在答题卡规定的位置上作答，在试卷上答题无效。
一、选择题：（本题共14小题，每小题3分，共42分。在每小题给出的四个选项中，第1-10题只有一项符合题目要求，第11—14题有多项符合题目要求。全部选对的得3分，选对但不全的得2分，有选错或不选的得0分。）
1．关于以下现象说法正确的是（ ）
A．雪花漫天飞舞说明分子在不停地做无规则运动
B．丝绸摩擦过的玻璃棒靠近带正电的物体时会相互排斥
C．在墨水滴入水中的扩散实验中，我们看到了墨水的分子在运动
D．由于液体能够流动，而固体不能流动，所以固体分子是静止的
2．关于电学基本知识，下列说法正确的是（ ）
A．原子由原子核和核外电子组成，原子核带负电，核外电子带正电
B．有电源的电路中一定有电流
C．电压是形成电流的原因
D．电阻表示导体对电流阻碍作用大小的物理量，流过导体的电流越大，导体电阻越小
3．关于如图所示的热学实验，叙述正确的是（ ）
A．甲图中，压缩活塞对空气做功，硝化棉点燃，跟汽油机做功冲程的能量转化相同
B．乙图中，试管内的水沸腾后，水蒸气将软木塞推出，水蒸气的内能增加
C．丙图中，抽去玻璃板后，两瓶中的气体逐渐混合，这是因为上瓶中空气密度较大
D．丁图中，压紧的铅块，下面悬挂钩码而不分开，说明分子间存在引力
4．如图所示为宾馆房间常用的取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作。以下画出的四个电路元件的规定符号中，能表示房卡在电路中作用的是（ ）

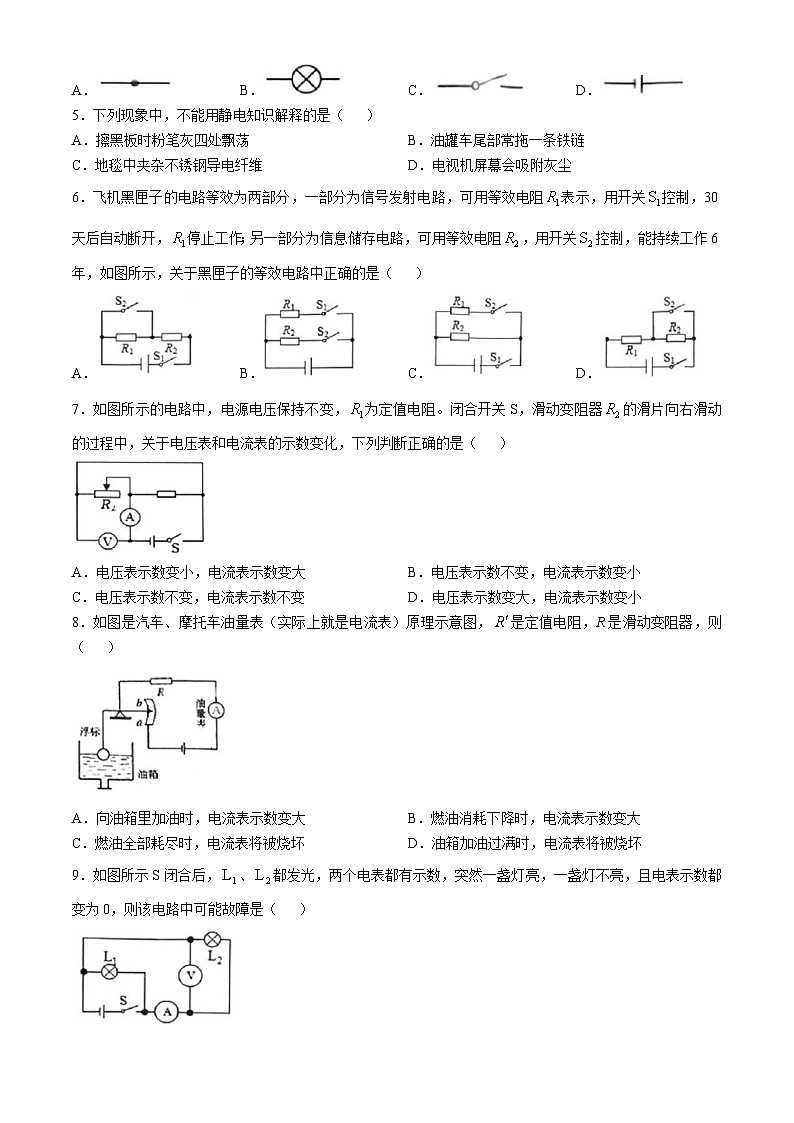

A．B．C．D．
5．下列现象中，不能用静电知识解释的是（ ）
A．擦黑板时粉笔灰四处飘荡B．油罐车尾部常拖一条铁链
C．地毯中夹杂不锈钢导电纤维D．电视机屏幕会吸附灰尘
6．飞机黑匣子的电路等效为两部分，一部分为信号发射电路，可用等效电阻表示，用开关控制，30天后自动断开，停止工作；另一部分为信息储存电路，可用等效电阻，用开关控制，能持续工作6年，如图所示，关于黑匣子的等效电路中正确的是（ ）
A．B．C．D．
7．如图所示的电路中，电源电压保持不变，为定值电阻。闭合开关S，滑动变阻器的滑片向右滑动的过程中，关于电压表和电流表的示数变化，下列判断正确的是（ ）
A．电压表示数变小，电流表示数变大B．电压表示数不变，电流表示数变小
C．电压表示数不变，电流表示数不变D．电压表示数变大，电流表示数变小
8．如图是汽车、摩托车油量表（实际上就是电流表）原理示意图，是定值电阻，R是滑动变阻器，则（ ）
A．向油箱里加油时，电流表示数变大B．燃油消耗下降时，电流表示数变大
C．燃油全部耗尽时，电流表将被烧坏D．油箱加油过满时，电流表将被烧坏
9．如图所示S闭合后，、都发光，两个电表都有示数，突然一盏灯亮，一盏灯不亮，且电表示数都变为0，则该电路中可能故障是（ ）

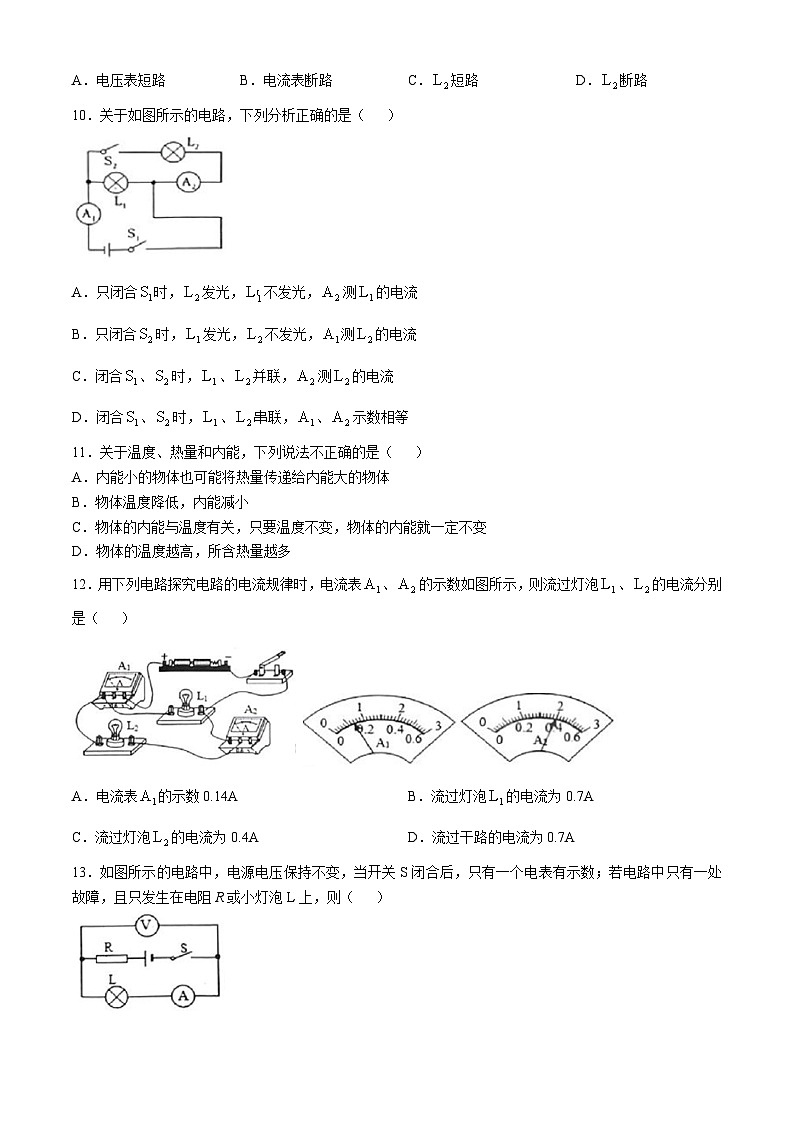

A．电压表短路B．电流表断路C．短路D．断路
10．关于如图所示的电路，下列分析正确的是（ ）
A．只闭合时，发光，不发光，测的电流
B．只闭合时，发光，不发光，测的电流
C．闭合、时，、并联，测的电流
D．闭合、时，、串联，、示数相等
11．关于温度、热量和内能，下列说法不正确的是（ ）
A．内能小的物体也可能将热量传递给内能大的物体
B．物体温度降低，内能减小
C．物体的内能与温度有关，只要温度不变，物体的内能就一定不变
D．物体的温度越高，所含热量越多
12．用下列电路探究电路的电流规律时，电流表、的示数如图所示，则流过灯泡、的电流分别是（ ）

A．电流表的示数0.14AB．流过灯泡的电流为0.7A
C．流过灯泡的电流为0.4AD．流过干路的电流为0.7A
13．如图所示的电路中，电源电压保持不变，当开关S闭合后，只有一个电表有示数；若电路中只有一处故障，且只发生在电阻R或小灯泡L上，则（ ）
A．电流表A有示数，电阻R断路B．电流表A有示数，小灯泡L短路
C．电压表V有示数，小灯泡L断路D．电压表V有示数，电阻R短路
14．如图所示的电路中在S闭合后，下列各种情况中正确的是（ ）
A．如果甲、乙、丙是电压表，当闭合后
B．如果甲是电压表，乙、丙是电流表，断开形成并联电路
C．电路中甲表和乙表可以同时是电流表
D．如果电路是、的并联电路，则乙表的示数大于丙表的示数
二、填空题（共8小题，每小题2分，共16分）。把恰当的文字或数据填在答题卡上相应位置上。
15．检验物体是否带电要用到仪器______，电荷的定向移动形成______。
16．两个铁块的质量之比为4:1，吸收的热量之比是1:2，则两铁块的比热容之比为______，升高的温度之比为______。
17．在下列物品中：（1）钢尺，（2）玻璃瓶，（3）纸杯，（4）橡皮擦，一般情况下属于导体的是______（选填序号）；用塑料梳子梳干燥的头发时，头发常会随梳子“飘”起来，这是由于带电体具有______性质。
18．如图所示是某电动汽车充电站的一排充电桩，这些充电桩是______（填“串联”或“并联”）的；电动汽车的电池在充电时，相当于电路中的______。
19．如图甲的实物图，闭合开关S，灯泡与的连接方式是______，如图乙所示，电压表测得的电压是______V。
20．不断弯折铁丝，铁丝的温度升高，是通过______的方法增大铁丝内能的；把铁丝放在火上烤，铁丝的温度升高，是通过______的方法增大铁丝内能的。
21．生产中常用水来作为机器的冷却剂，这是因为水的______。若将1kg初温为20的水加热到70℃，需要吸收______J的热量。［水的比热容：］
22．如图为旋转式变阻器的结构图，a、b、c为变阻器的三个接线柱，d为旋钮触片。将该变阻器接入电路中可以调节灯泡的亮度，应该和灯泡______联后接入；当接入a、b接线柱，顺时针旋转旋钮触片时，灯泡亮度______（填“变亮”或“变暗”）。
三、作图题（共2小题，每小题3分，共6分）
23．请按要求用笔画线代替导线完成图所示的电路连接，要求：（1）闭合开关S后，小灯L发光：（2）向右移动滑动变阻器的滑片P时，电流表（接大量程）的示数变大，且灯泡L的亮度变亮。
24．如图所示电路的内〇，填上适当的电表符号，使开关S闭合时电路正常工作。
四、实验与探究题（共2小题，第25题8分，第26题7分，共15分）
25．小明在“探究并联电路中电流规律”的实验中，设计了如图甲所示的电路。
（1）实验中，小明应该选择两个规格______（选填“相同”或“不同”）的小灯泡。
（2）请用笔画线代替导线，按图甲中的电路图把图乙中的实物电路连接完整（导线不得交叉）。
（3）在连接电路时，开关应处于______（选填“闭合”或“断开”）状态。
（4）小明先将电流表接在所在的支路上，闭合开关，观察到灯发光，但灯不发光，电流表无示数，电路可能存在的故障是______（选填“灯断路”或“灯短路”）。
（5）排除故障后，小明测出了支路的电流，然后他把电流表依次接入电路分别测出支路的电流、干路电流I，两次测量中电流表指针的偏转情况都如图丙所示，则______A、______A。小明由测量数据得出并联电路中干路电流和各支路电流的关系是______（用表达式表示）。
（6）本次实验的不足之处是______。
26．如图甲是小琪实验小组在探究“电流与电阻的关系”时的电路图，电源电压恒定不变。电压表（量程为0-3V、电流表量程为0-0.6A）无损坏，阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻各一个。
（1）请根据图甲，用笔画线代替导线连接完成图乙的实物图；
（2）连接好电路，闭合开关后，电压表指针迅速偏转到最右端，电流表无示数，其原因可能是定值电阻R______；
（3）排除故障后，小琪进行了5次实验。在老师的引导下，他们将5次实验数据描绘在图丙中。观察图像可以得出实验结论：当电压一定时，______；
（4）图丙中阴影部分的面积表示的物理量是______；
（5）实验过程中，当每次更换电阻后，都要移动滑动变阻器的滑片，此时眼睛应注意观察______（填字母）；
A．滑动变阻器的滑片B．电压表C．电流表
（6）实验后，小琪想知道滑动变阻器的最大阻值，考虑到电压表的量程较小，小琪在电路中接入的定值电阻，并去掉电压表来进行如下的测量：
①闭合开关，将滑片移到最左端，读出电流表的示数记作；
②闭合开关，______，读出电流表的示数记作；
③滑动变阻器的最大阻值的表达式______。
五、计算与解答题（共2小题，第27题10分，第28题11分，共21分）。要求写出必要的文字说明和重要的演算步骤，只写出最后答案的不能得分。
27．如图的电路中，电源电压为6V，电阻的阻值是8Ω，通过的电流是0.2A（不考虑温度对电阻的影响），求：
（1）电阻两端的电压；
（2）电阻两端的电压；
（3）的电阻值。
28．如图（a）所示，电源电压，电阻，闭合开关S，当滑动变阻器的滑片P移中点时，电路中电流表A的示数如图（b）所示。求：
（1）电流表的示数。
（2）滑动变阻器的最大阻值。
（3）当滑动变阻器的滑片P移到最左端时，电路中电流表A的示数。
