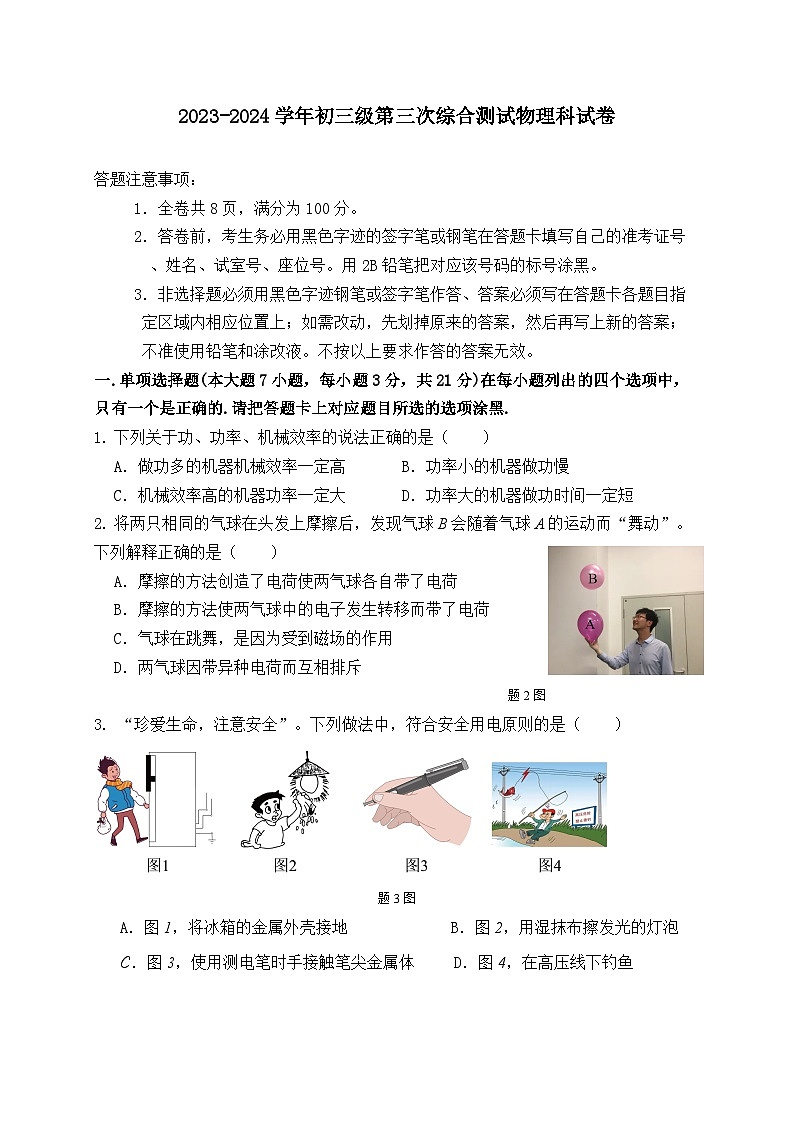

2023-2024学年广东省茂名市愉园中学等校九年级（上）段考物理试卷（三）

这是一份2023-2024学年广东省茂名市愉园中学等校九年级（上）段考物理试卷（三），共10页。试卷主要包含了全卷共8页，满分为100分，读出下列测量工具的示数等内容，欢迎下载使用。

答题注意事项：
1．全卷共8页，满分为100分。
2．答卷前，考生务必用黑色字迹的签字笔或钢笔在答题卡填写自己的准考证号、姓名、试室号、座位号。用2B铅笔把对应该号码的标号涂黑。
3．非选择题必须用黑色字迹钢笔或签字笔作答、答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案；不准使用铅笔和涂改液。不按以上要求作答的答案无效。
一.单项选择题(本大题7小题，每小题3分，共21分)在每小题列出的四个选项中，只有一个是正确的.请把答题卡上对应题目所选的选项涂黑.
1. 下列关于功、功率、机械效率的说法正确的是（ ）
A．做功多的机器机械效率一定高 B．功率小的机器做功慢
C．机械效率高的机器功率一定大 D．功率大的机器做功时间一定短
2. 将两只相同的气球在头发上摩擦后，发现气球B会随着气球A的运动而“舞动”。下列解释正确的是（ ）
A．摩擦的方法创造了电荷使两气球各自带了电荷
B．摩擦的方法使两气球中的电子发生转移而带了电荷
C．气球在跳舞，是因为受到磁场的作用
D．两气球因带异种电荷而互相排斥
题2图
3. “珍爱生命，注意安全”。下列做法中，符合安全用电原则的是（ ）
题3图
A．图1，将冰箱的金属外壳接地B．图2，用湿抹布擦发光的灯泡
C．图3，使用测电笔时手接触笔尖金属体 D．图4，在高压线下钓鱼

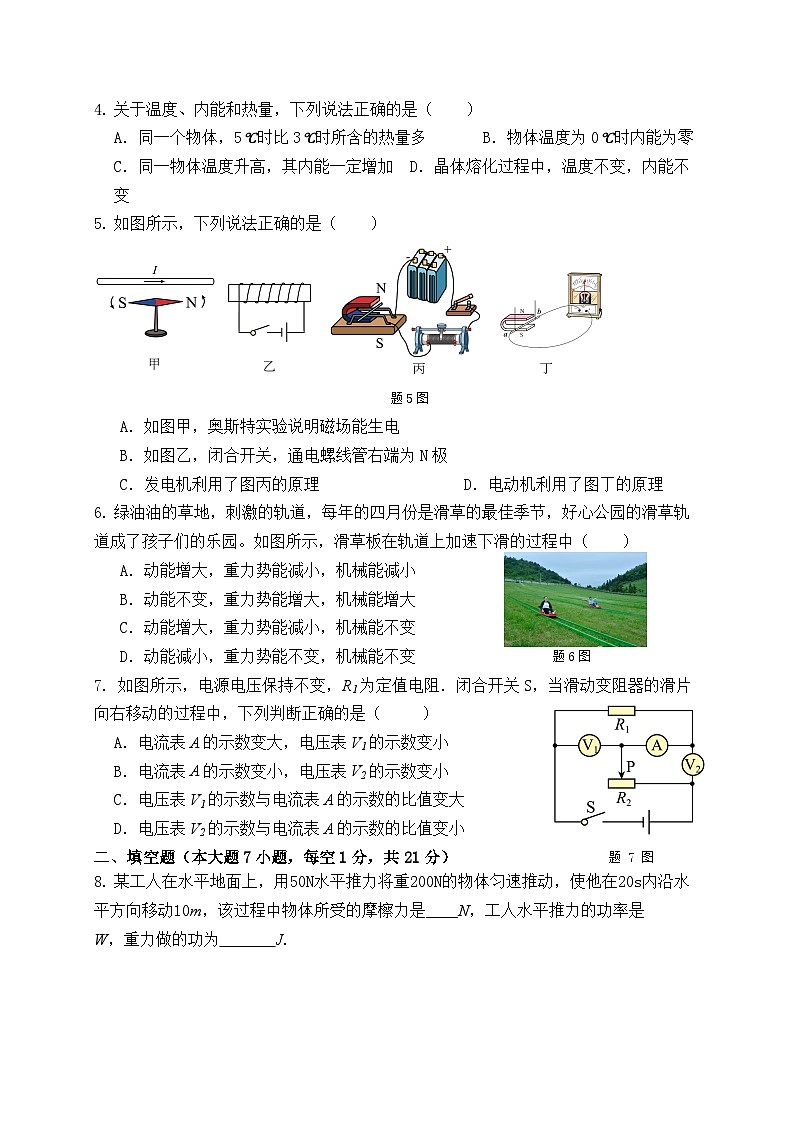

4. 关于温度、内能和热量，下列说法正确的是（ ）
A．同一个物体，5℃时比3℃时所含的热量多 B．物体温度为0℃时内能为零
C．同一物体温度升高，其内能一定增加 D．晶体熔化过程中，温度不变，内能不变
5. 如图所示，下列说法正确的是（ ）
题5图
A．如图甲，奥斯特实验说明磁场能生电
B．如图乙，闭合开关，通电螺线管右端为N极
C．发电机利用了图丙的原理 D．电动机利用了图丁的原理
6. 绿油油的草地，刺激的轨道，每年的四月份是滑草的最佳季节，好心公园的滑草轨道成了孩子们的乐园。如图所示，滑草板在轨道上加速下滑的过程中（ ）
A．动能增大，重力势能减小，机械能减小
B．动能不变，重力势能增大，机械能增大
C．动能增大，重力势能减小，机械能不变
D．动能减小，重力势能不变，机械能不变 题6图
7. 如图所示，电源电压保持不变，R1为定值电阻．闭合开关S，当滑动变阻器的滑片向右移动的过程中，下列判断正确的是（ ）
A．电流表A的示数变大，电压表V1的示数变小
B．电流表A的示数变小，电压表V2的示数变小
C．电压表V1的示数与电流表A的示数的比值变大
D．电压表V2的示数与电流表A的示数的比值变小
二、填空题（本大题7小题，每空1分，共21分） 题 7 图
8. 某工人在水平地面上，用50N水平推力将重200N的物体匀速推动，使他在20s内沿水平方向移动10m，该过程中物体所受的摩檫力是____N，工人水平推力的功率是 W，重力做的功为 J.

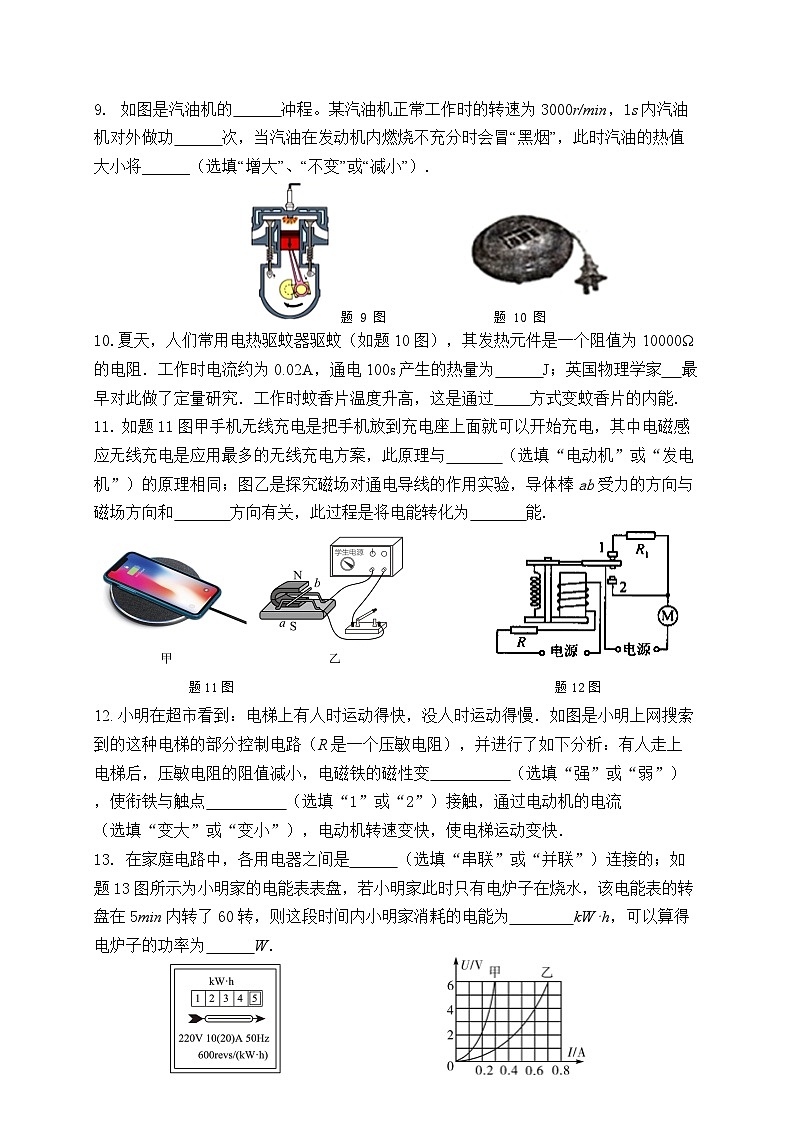

9. 如图是汽油机的 冲程。某汽油机正常工作时的转速为3000r/min，1s内汽油机对外做功 次，当汽油在发动机内燃烧不充分时会冒“黑烟”，此时汽油的热值大小将______（选填“增大”、“不变”或“减小”）.
题 9 图 题 10 图
10.夏天，人们常用电热驱蚊器驱蚊（如题10图），其发热元件是一个阻值为10000Ω的电阻．工作时电流约为0.02A，通电100s产生的热量为 J；英国物理学家 最早对此做了定量研究．工作时蚊香片温度升高，这是通过 方式变蚊香片的内能.
11. 如题11图甲手机无线充电是把手机放到充电座上面就可以开始充电，其中电磁感应无线充电是应用最多的无线充电方案，此原理与 （选填“电动机”或“发电机”）的原理相同；图乙是探究磁场对通电导线的作用实验，导体棒ab受力的方向与磁场方向和 方向有关，此过程是将电能转化为 能.
题11图 题12图
12. 小明在超市看到：电梯上有人时运动得快，没人时运动得慢．如图是小明上网搜索到的这种电梯的部分控制电路（R是一个压敏电阻），并进行了如下分析：有人走上电梯后，压敏电阻的阻值减小，电磁铁的磁性变 （选填“强”或“弱”），使衔铁与触点 （选填“1”或“2”）接触，通过电动机的电流 （选填“变大”或“变小”），电动机转速变快，使电梯运动变快．
13. 在家庭电路中，各用电器之间是 （选填“串联”或“并联”）连接的；如题13图所示为小明家的电能表表盘，若小明家此时只有电炉子在烧水，该电能表的转盘在5min内转了60转，则这段时间内小明家消耗的电能为 kW⋅h，可以算得电炉子的功率为 W．

题13图 题14图
14.甲、乙两灯的额定电压均为6 V,测得两灯的电流与电压关系图象如题14图所示.甲灯正常工作时的电阻是 Ω；当乙灯的实际功率是2.4 W时,它两端的实际电压是 V；当把甲、乙两灯串联接在7 V的电源上时,电路中的电流是 A.
三.作图题（共7分，第1、2小题2分，第3小题3分）
15．（1）在如题图1所示的电路中,以笔线代替导线,补两根导线,要求:使两灯并联,电键S闭合后两灯发光,电流表只测灯L2的电流.
（2）通电螺线管外部小磁针静止时的指向如题15图2所示.请在图中标出磁感线方向并在括号内用“”标出电源的正极．
（3）如题15图3所示家庭电路，室内两只照明的白炽灯由一个开关控制，墙上有一个固定的三孔插座.请根据安全用电的原则把电路连接完整，保证两灯泡（220V 40w）正常发光.

题15图（1） 题15 图（2） 题15图（3）
四.实验题（本大题3小题，共18分）
16．（3分）读出下列测量工具的示数：如图所示，电压表的读数为 V，电流表的读数为 A，电阻箱的示数为____________Ω.
题16图
17.(6分) 如图所示的三个实验中
题17图
(1)甲实验，沙子和水的质量相等，加热相同的时间，沙子升高的温度大，表明沙子的吸热能力比水 ；（选填“强或弱”）
(2)乙实验中，发现用碎纸片加热的烧杯中水温度升得快， （选填“能或不能”）说明碎纸片的热值大；
(3)利用丙图探究“电流热效应与电阻大小的关系”时，两电阻的阻值要 （选填“相等或不相等”），将两电阻串联的目的是控制 相同；
(4)现将丙装置改装后（Ra=Rb）可比较水和煤油吸热升温的快慢.实验中采用煤油来进行实验，其好处是 .实验时分别向两个烧瓶中加入初温均为20℃、质量均为200g的水和煤油，通电4min后，分别读出温度计示数为、则煤油的比热容 （已知水的比热容为，不计热量的损失）.
18．（9分）小明同学利用两节干电池、电压表、电流表、滑动变阻器（规格有“20Ω 1A”和“50Ω 0.5A”）等器材，测量标有“2.5V”字样的小灯泡的额定功率.
（1）小明按题18图1所示连接电路，此时开关应处于 状态.
题18图
（2）电路连接完成后，另一同学指出其中有一处连线错误，请在错误连线上打“×”，并用笔画线代替导线画上正确的连线. (2分)
（3）闭合开关前，滑片P应置于最 （选填“左”或“右”）端；闭合开关，移动变阻器的滑片P的过程中，观察到电流表有示数，小灯泡不亮，且电压表无示数，则可能出现的故障是 .
（4）排除故障后闭合开关，多次改变滑片P的位置，测得多组电压、电流值，并据此绘出如图2所示的I﹣U图象。由图象可知，当移动滑片P使电压表示数如图3时，小灯泡的电阻为 Ω，为使小灯泡正常发光，滑片P应向 （选填“左”或“右”）端移动；小灯泡的额定功率是 W，所选滑动变阻器规格为 .
五.计算题（本大题2小题，第19题7分，第20题6分，共13分）
19．我国第五代多功能隐身战斗机歼﹣20已服役，作为第五代战斗机，其中一个标准就是能超音速巡航，钓鱼岛是我国固有领土，距我国东海岸约350km．若歼﹣20以700m/s从东海岸匀速飞到钓鱼岛．已知在超音速巡航时，飞机受到阻力是1×105N，飞机燃油完全燃烧的能量转化为机械能的机械效率为40%，飞机使用的航空燃油的热值为5×107 J/kg求：
（1）战斗机从东海岸飞到钓鱼岛所需的时间是多少？
（2）这段时间歼﹣20战斗机的发动机功率是多少？
（3）这段时间歼﹣20战斗机消耗的航空燃油质量是多少？
题19图
20. 容量为5 kg的某品牌电热水壶如图甲所示，其加热功率为2 000 W，保温功率为121 W．简化电路图如图乙所示，S是保温和加热的自动转换开关，在1个标准大气压下，让该壶正常工作，将一满壶初温为20 ℃的水烧开．求：
[水的比热容为4.2×103 J/（kg·℃）]
（1）水吸收的热量；
（2）加热时间（不计热量损失）；
（3）电阻R2的阻值．

题20图
六.综合能力题（本大题3小题，共20分）
21．（7分）兴趣小组的同学认为车祸的危害程度与汽车的动能大小有关，于是他们进行了如下探究：
提出问题：汽车的动能大小跟什么因素有关？
猜想假设：
（1）由“十次车祸九次快”可猜想：汽车的动能可能跟______有关；
（2）由“安全驾驶莫超载”可猜想：汽车的动能可能跟______有关.
题21图
进行实验：他们做了如图所示的三次实验：用金属球模拟汽车，让金属球从斜槽的某一高度由静止开始滚下，碰到水平面上的物块，将物块撞出一段距离.
（3）实验中超载、超速带来的危害程度是通过______________________来表现的,
其使用的物理方法是：___________________（选填“控制变量法”或“转换法”）
分析论证：（4）分析甲、丙两图的实验现象，可以初步得到的结论是：_________；
实践应用：（5）用甲、乙两图的实验现象所得到的结论，可以解释汽车______（选填“超载”或“超速”）行驶时危险性大的原因.
（6）若本实验中水平面绝对光滑，则______（选填“能”或“不能”）得出正确结论.
22．（7分）多媒体智能教学一体机作为新型多媒体互动教学终端，集合电子白板、功放、音响、电脑、实物投影仪展示台、中控、无线耳麦、电视等多媒体设备功能于一体，丰富教学手段，满足现代教学应用需求.

题22图
（1）一体机当做电视使用时，播放的内容是通过 （填“超声波”、“次声波”或“电磁波”）传来的；
（2）一体机打开之后，老师又打开了教室中的灯管，则教室电路中的总电流会______（选填“增大”或“减小”） ；
（3）一体机正常工作时的电流为2A，其功率为 W，老师运用其上一节课（40分钟）将会耗电_____________J；
（4）LED显示屏的核心元件是二极管，制作二极管的材料属于 （选填“导体”、“半导体”或“绝缘体”）；
（5）扬声器构造示意图如下，它的工作原理与 （选填“发电机”或“电动机”）相同；
（6）教师利用遥控翻页笔对重点内容做指示时，只需用手轻轻一按遥控笔上的红色按键，一个红点就可以照射在教师需要强调的屏幕上的内容处.此时遥控笔发出的是
（选填“红外线”、“紫外线”或“激光”）.
23．（6分）阅读短文，回答问题.
电热服
电热服是将电源、控温装置、安全保护装置、发热元件等通过导线连接组成电路，利用电器控制服装内部的电热元件产生热量的一类服装的总称，如图甲所示.
电热服通过移动电源提供能量，发热元件（柔软发热片）为身体提供热量，保暖身体，抵御严寒.移动电源在家庭电路中直接充电，非常方便.电热服的温度可以通过控温装置调控，用户可以根据环境温度和自身情况调整为自己最适宜最舒服的温度.电热服中有过热保护装置，温度较高时自动跳转至低挡位，进行恒温保暖.
电热服的工作电压一般不超过12V，工作时就算出现了漏电，也不会对身体造成伤害。某品牌电热服采用型号为CN7440B电池包（内置8只额定电压3.7V，容量2200mA·h规格的锂电池片），持续正常工作4h后该电池包的电能耗尽.
（1）电热服的移动电源在充电时，在电路中的“身份”是______（选填“电源”或“用电器”）；
（2）电热服加热过程中利用的是电流的 效应；
（3）电热服工作时就算出现了漏电，也不会对身体造成伤害，其原因是 ；
（4）电热服温度过高时，过热保护装置会在电源电压一定的条件下将电路的总电阻______（选填“调高”或“调低”）；
（5）CN7440B电池包中一只锂电池片最多释放的电能为 J，配备该电池包的电热服正常工作时的功率为 W.
2023-2024学年初三级第三次综合测试物理科试卷
参考答案
一、选择题
二、填空题
8． 50 25 0
9. 做功 25 不变
10. 400 焦耳 热传递
11. 发电机 电流 机械
12. 强 2 变大
13. 并联 0.1 1200
14. 20 4 0.3
三、作图题（15（1）2分，15（2）2分，15（3）3分，共7分）

四、实验题（3小题，共18分）
16.（3分）每空1分
8 0.28 6041
17.（6分）除了标出，其余每空1分
（1）弱
（2）不能
（3）不相等 电流
（4）煤油的比热容小，温度上升快，实验现象更明显 2.1×103
18. （6分）
（1）断开
（2）如右图所示（2分）
（3）右 灯泡短路
（4）7.5 左 0.625 50Ω 0.5A
五、计算题（19小题7分，20小题6分，共13分）
19. 解：（1）s=350km=3.5×105m
战斗机从东海岸飞到钓鱼岛所需的时间：t==500s；
（2）由于战斗机是匀速飞行，战斗机受到的牵引力F和阻力f是一对平衡力，大小相等，
F=f=1×105N
发动机做功：W=Fs=1×105N×3.5×105m=3.5×1010J
发动机功率：P==7×107W
（3）航空燃油燃烧放出的热量：
7
20. 解：在1个标准大气压下水的沸点是100 ℃，则水吸收的热量：
；
（2）不计热损失时，消耗的电能为：，
由可得，加热时间：；
（3）由电路图可知，开关S闭合时，电路为R2的简单电路，电阻较小，功率较大，电热水壶处于加热状态；由可得，电阻R2的阻值：．
第六题、综合能力题（3小题，共20分）
21.（7分） （1）速度 （2）质量 （3）物体被推动的距离 转换法
（4）质量一定时，速度越大，动能越大 （5）超载 （6）不能
22.（7分） （1）电磁波 （2）增大 （3）440 1.056×106
（4）半导体 （5）电动机 （6）激光
23.（6分）（1） 用电器 （2）热 （3）人体安全电压高于电热服的工作电压
（4）调亮 （5）29304 16.28 题号
1
2
3
4
5
6
7
答案
B
B
A
C
B
A
D
