2023年广东省茂名市愉园中学中考第四次模拟质量监测物理试题
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．“估测”是学习物理的一种常用方法，小涛同学在学校作了以下估测，其中数据与实际最符合的是（　　）
A．一个篮球的质量约为50g
B．课桌的高度大约是78cm
C．教室里一盏照明用日光灯正常工作时电流约为5A
D．教室内气温高达60℃
2．如图所示，医护人员长时间穿戴防护服后，在护目镜上易形成一层水雾，严重影响医护人员的视线。护目镜上“水雾”的形成过程属于（　　）

A．熔化，吸热 B．液化，放热 C．凝固，放热 D．凝华，放热
3．关于如图所示的几种现象的说法正确的是（　　）

A．图甲中，小孔成的是倒立的虚像
B．图乙中，漫反射的光线杂乱无章，不遵循光的反射定律
C．图丙中，海市蜃楼是由光的折射形成的
D．图丁为远视眼，可用凹透镜进行矫正

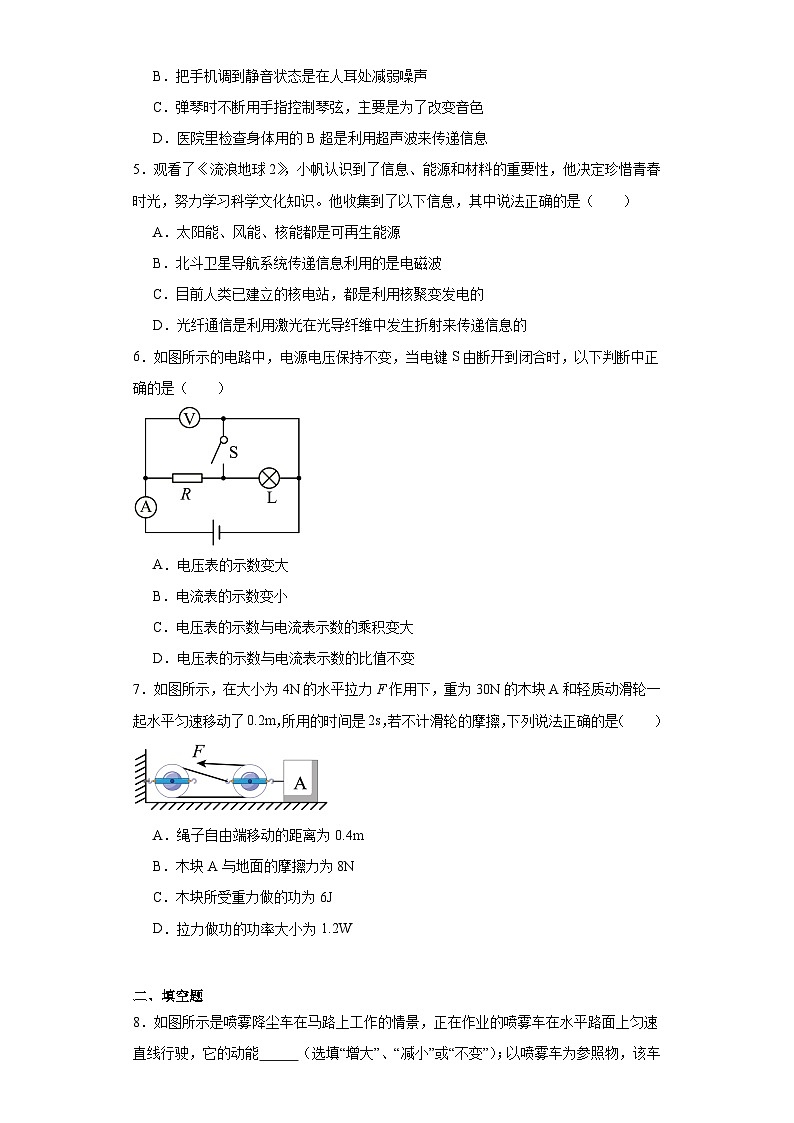

4．下列有关声现象的说法正确的是（　　）
A．声音从水中传到空气中，它的传播速度将变大
B．把手机调到静音状态是在人耳处减弱噪声
C．弹琴时不断用手指控制琴弦，主要是为了改变音色
D．医院里检查身体用的B超是利用超声波来传递信息
5．观看了《流浪地球2》，小帆认识到了信息、能源和材料的重要性，他决定珍惜青春时光，努力学习科学文化知识。他收集到了以下信息，其中说法正确的是（　　）
A．太阳能、风能、核能都是可再生能源
B．北斗卫星导航系统传递信息利用的是电磁波
C．目前人类已建立的核电站，都是利用核聚变发电的
D．光纤通信是利用激光在光导纤维中发生折射来传递信息的
6．如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，以下判断中正确的是（　　）

A．电压表的示数变大
B．电流表的示数变小
C．电压表的示数与电流表示数的乘积变大
D．电压表的示数与电流表示数的比值不变
7．如图所示，在大小为4N的水平拉力F作用下，重为30N的木块A和轻质动滑轮一起水平匀速移动了0.2m，所用的时间是2s，若不计滑轮的摩擦，下列说法正确的是（　　）

A．绳子自由端移动的距离为0.4m
B．木块A与地面的摩擦力为8N
C．木块所受重力做的功为6J
D．拉力做功的功率大小为1.2W

二、填空题

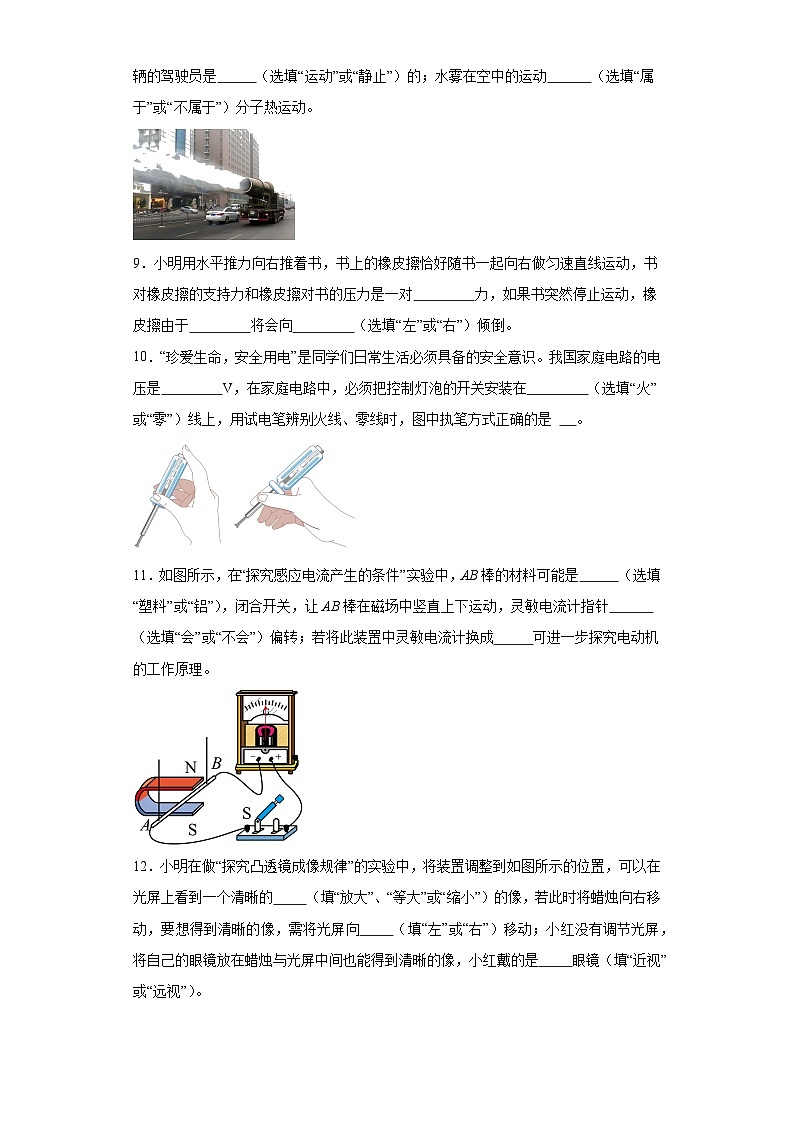

8．如图所示是喷雾降尘车在马路上工作的情景，正在作业的喷雾车在水平路面上匀速直线行驶，它的动能 （选填“增大”、“减小”或“不变”）；以喷雾车为参照物，该车辆的驾驶员是 （选填“运动”或“静止”）的；水雾在空中的运动 （选填“属于”或“不属于”）分子热运动。

9．小明用水平推力向右推着书，书上的橡皮擦恰好随书一起向右做匀速直线运动，书对橡皮擦的支持力和橡皮擦对书的压力是一对 力，如果书突然停止运动，橡皮擦由于 将会向 （选填“左”或“右”）倾倒。
10．“珍爱生命，安全用电”是同学们日常生活必须具备的安全意识。我国家庭电路的电压是 V，在家庭电路中，必须把控制灯泡的开关安装在 （选填“火”或“零”）线上，用试电笔辨别火线、零线时，图中执笔方式正确的是   。

11．如图所示，在“探究感应电流产生的条件”实验中，AB棒的材料可能是 （选填“塑料”或“铝”），闭合开关，让AB棒在磁场中竖直上下运动，灵敏电流计指针 （选填“会”或“不会”）偏转；若将此装置中灵敏电流计换成 可进一步探究电动机的工作原理。

12．小明在做“探究凸透镜成像规律”的实验中，将装置调整到如图所示的位置，可以在光屏上看到一个清晰的 （填“放大”、“等大”或“缩小”）的像，若此时将蜡烛向右移动，要想得到清晰的像，需将光屏向 （填“左”或“右”）移动；小红没有调节光屏，将自己的眼镜放在蜡烛与光屏中间也能得到清晰的像，小红戴的是 眼镜（填“近视”或“远视”）。

13．新冠疫情防疫期间，有一种免洗手消毒凝胶，如图所示，净含量为300mL，消毒凝胶的质量为360g，则该消毒凝胶的密度是 kg/m3；用掉一半后，其密度 （选填“变大”、“变小”或“不变”）。若凝胶使用完后装满水，则所需要的水的质量为 g。

14．如图甲是标有“2V”字样的小灯泡L和电阻R的I﹣U图像。将小灯泡L和电阻R接入图乙所示的电路中，电源电压不变。当只闭合开关S1时，小灯泡L正常发光，小灯泡L正常发光的电阻为 Ω，电源电压为 V；再闭合S2时，电路消耗的总功率为 W。


三、作图题
15．如图，利用轻杆将小球A固定在小车上，整体静止在水平面上。以球心为作用点。作出小球A所受力的示意图。

16．当光线从水射向空气时，它的反射光线如图所示，画出入射光线和折射光线．

17．如图是一种调光台灯电位器（滑动变阻器）的内部结构示意图，a、b、c是它的三个接线柱。要求：旋钮带动滑片顺时针转动时，灯泡变亮，请完成该电路的连接。


四、综合题
18．（1）如图所示，物体的长度是 cm，电能表的示数是 kW·h；

（2）如图所示，闭合开关，用酒精灯给电阻丝加热，小灯泡的亮度变暗，说明 ；
（3）用天平测量小石块质量的过程中，操作方法如图甲所示，其操作不当之处是 ，改正错误后，测量的小石块质量如图乙所示，小石块的质量是 g。


五、实验题
19．茶圣陆羽在《茶经》中，形容沸腾的水“势如奔涛”。小明组装了如图甲所示的装置，探究水沸腾的特点。

（1）装置中温度计的使用存在错误，请指出： ；
（2）改正错误后进行实验，某时刻温度计的示数如图乙所示，此时水的温度为 ℃；
（3）持续加热至水沸腾，观察到“势如奔涛”的景象，这是一种剧烈的汽化现象。实验表明，水沸腾过程中，温度 ，需要 热量；
（4）根据实验数据绘制了温度随时间变化的图像，如图丙所示，其中图线的 段表示水的沸腾过程；
（5）你知道吗，通过降温居然也能使水沸腾。如图丁所示，将刚停止沸腾的水装入烧瓶，迅速塞上瓶塞并倒置，然后向瓶底浇冷水，发现水重新沸腾起来，原因是瓶内气体温度降低，气压减小，水的沸点 。
20．如图所示，甲是用“伏安法”测量未知电阻Rx的实物电路图。

（1）请用笔画线代替导线连接实物图甲，要求变阻器滑片左移，电流表示数变小 ；
（2）连接电路时，开关应处于 状态。闭合开关后，小陈发现电流表几乎无示数，电压表指针明显偏转，则出现的故障可能是 ；
（3）排除故障后，闭合开关，当滑片移动到某位置时，电压表示数为2.4V，电流表示数如图乙所示，其读数为 A，则未知电阻Rx= Ω；
（4）若实验中电压表损坏，利用其它的原有器材也能测出未知电阻Rx的阻值。实验电路如图丙所示（滑动变阻器最大阻值为R0，电源电压未知且不变），请将下列相关实验步骤补充完整：
①闭合开关S，将滑动变阻器的滑片P移到a端，记录电流表示数为I1；
②闭合开关S，将滑动变阻器的滑片P移到 端，记录电流表示数I2；
③写出待测电阻的表达式Rx= （用已知量R0和测量量符号表示）。

六、计算题
21．如图，轻质杠杆AB可绕O点转动，在A、B两端分别挂有边长为10cm，重力为20N的完全相同的两正方体C、D， OA∶OB=4∶3；当物体C浸入水中且露出水面的高度为2cm时，杠杆恰好水平静止，A、B两端的绳子均不可伸长且均处于张紧状态。(g=10N/kg) 求：

（1）物体C的密度；
（2）杠杆A端受到绳子的拉力；
（3）物体D对地面的压强。
22．如图甲是某款便携式电热饭盒，电热饭盒工作时可在高温、低温两档进行调节，高温档电功率为200W，简化电路如图乙所示，R1、R2均是发热电阻，且R2的阻值为758Ω。求：
（1）R1的阻值是多少？
（2）1kg初温30℃的饭菜用高温档加热5min后，不计热量损失，饭菜的温度是多少？[饭菜的比热容取3×103J/（kg·℃）]
（3）如果实际电压是200V，低温档工作时的实际功率是多少？


七、综合题
23．2021年11月15日，国家能源核能供热商用示范工程二期450万平方米项目在山东海阳正式投产，依托海阳核电，利用核电余热供暖，使海阳成为全国首座零碳供暖城市。核能供暖主要是从核电机组二回路抽取蒸汽作为热源，通过厂内换热首站、厂外供热企业换热站进行多级换热，最后经市政供热管网将热量传递至最终用户。


（1）图甲所示的海阳核电站获得核能利用的是可控制的核 （选填“裂变”或“聚变”），核能属于 （选填“可”或“不可”）再生能源；
（2）传统核电站的大体组成如图乙所示，核反应过程中放出大量的热量，这些热量在热交换器中加热水，使水 成高温高压的蒸汽进入蒸汽轮机。经过蒸汽轮机的蒸汽之后进入冷凝器 成水；（均填物态变化名称）
（3）核能供暖主要是从核电机组二回路抽取蒸汽作为热源，在热交换器中加热供热水，将其传递至用户进行供暖。每个供暖季可节约原煤10万吨，这些原煤完全燃烧放出的热量为 J，如果这些热量的42%被水吸收，可以将 kg的水从20℃加热至80℃。[水的比热容为4.2×103J/(kg·℃)，原煤的热值q=3×107J/kg]
24．潜水艇在国家的国防中占有重要位置，潜水艇的艇壳是用高强度的特种钢板制造，某潜水艇最大下潜深度可达350m，潜水艇的总体积为1.5×103m3，水舱未充海水时，潜水艇总重量为9×106N，艇内两侧有水舱，其截面如图所示，通过向水舱中充水或从水舱中向外排水来改变潜水艇的自重，从而使其下沉或上浮，（g取10N/kg，海水密度取1g/cm3）。求：
（1）水舱未充海水时，漂浮在海面的潜水艇受到的浮力是 N，排开海水的体积是 m3；
（2）为使潜水艇完全潜入海水中，至少应向水舱充入海水的质量 t；
（3）潜水艇在水面下匀速下潜的过程中受到海水的浮力 ，压强 （均选填“变大”，“不变”或“变小”）；
（4）当潜水艇下潜至最大下潜深度时，受到海水的压强为 Pa，舱门与海水的接触面积为1.5m2，此舱门受到海水的压力为 N。（用科学读数法表示）

25．阅读下列短文，回答问题。
智能电加热眼罩
近几年，近视眼成为影响青少年身体健康的重要因素，为有效保护眼睛，降低近视率，目前市场上推出一款电加热眼罩（如图甲），对缓解眼疲劳有一定效果，电加热眼罩是在绝缘的聚酯薄膜表面有序排列10根一样的具有发热、控温双重功能PTC加热丝，PTC是一种新型的半导体陶瓷材料，它以钛酸钡为主，渗入多种物质后加工而成。电加热眼罩内部结构如图乙所示，PTC加热丝两端与金属导线相连，形成网状结构，由6V的锂电池供电。每根PTC加热丝电阻随温度变化的关系如图丙所示，当温度达到40℃时，PTC加热丝的发热功率等于散热功率（即在相同时间内产生的热量与散失的热量相等）温度保持不变，实现智能控温。

（1）PTC是 （选填“导体”、“半导体”或“绝缘体”）材料；
（2）如图乙所示的加热电路，PTC加热丝的连接方式是 联，正常工作时金属导线中A、B处电流分别为IA和IB，则IA IB（填选“<”、“=”或“>”）；
（3）将眼罩加热电路开关闭合，其功率随时间变化的图像最可能的选项是 ；
A．B．
C．D．
（4）眼罩加热电路的最大发热功率为 W，当温度为40℃时，通电10min，眼罩加热电路消耗的电能 J。

参考答案：
1．B
【详解】A．一个篮球的质量约为500g，故A不符合题意；
B．课桌的高度为80cm左右，故B符合题意；
C．普通日光灯的额定功率约为40W，正常工作电流约为

故C不符合题意；
D．教室内气温不可能达到60℃，故D不符合题意。
故选B。
2．B
【详解】护目镜上“水雾”是水蒸气的液化形成的小水滴，液化过程放热。故ACD不符合题意，B符合题意。
故选B。
3．C
【详解】A．小孔成的像是由实际光线形成的，可以用光屏接收到，成的是倒立的实像，不是虚像，故A错误；
B．只要是光的反射，都遵循光的反射定律，镜面反射和漫反射都遵循光的反射定律，故B错误；
C．海市蜃楼是一种由光的折射产生的现象，是由于光在密度不均匀的物质中传播时，发生折射而引起的，故C正确；
D．近视是因为晶状体曲度过大，折光能力太强使像成在视网膜前面，用凹透镜矫正，图中为远视眼，可用凸透镜进行矫正，故D错误。
故选C。
4．D
【详解】A．声音在液体中的传播速度一般大于声音在空气中的传播速度，所以声音从水中传到空气中，它的传播速度将变小，故A错误；
B．把手机调到静音是不让手机发出声音，所以是在声源处减少噪声，故B错误；
C．弹琴时不断用手指控制琴弦，是在改变琴弦振动部分的长短，所以是为了改变音调，故C错误；
D．医院里检查身体用的B超，是利用超声波来诊断病人身体的病情，所以是为了传递信息，故D正确。
故选D。
5．B
【详解】A．太阳能、风能是可再生能源，核能是不可再生能源，故A错误；
B．电磁波可以在真空中传播，北斗卫星导航系统传递信息利用的是电磁波，故B正确；
C．目前人类已建立的核电站，都是利用核裂变发电的，故C错误；
D．光纤通信是利用激光在光导纤维中发生反射来传递信息的，故D错误。
故选B。
6．C
【详解】当开关断开时，等效电路图如图所示：

R、L串联，则电路中的电流

电压表测电源的电压U，即U1=U；当开关都闭合时，等效电路图如图所示：

电流表的示数，电压表测电源的电压U，即U2=U；综上所述可知：I1 故选C。
7．D
【详解】A．图中作用在动滑轮上绳子的股数为3。绳子自由端移动的距离为
s＝ns物＝3×0.2m＝0.6m
故A错误；
B．不计滑轮的摩擦，所以物体与地面之间的摩擦力
f＝3F＝3×4N＝12N
故B错误；
C．木块水平运动，在重力的方向上没有移动距离，重力不做功，即重力做功为0，故C错误；
D．拉力F做的功
W＝Fs＝4N×0.6m＝2.4J
则拉力F的功率

故D正确。
故选D。
8． 减小 静止 不属于
【详解】[1]正在作业的喷雾车在水平路面上匀速直线行驶，它的速度不变，但质量在不断减小，因此动能减小。
[2]该车辆的驾驶员的位置相对于喷雾车没有发生变化，因此以喷雾车为参照物，该车辆的驾驶员是静止的。
[3]水雾在空中的运动属于机械运动，不属于分子热运动，分子热运动肉眼是看不见的。
9． 相互作用 惯性 右
【详解】[1]书对橡皮擦的支持力的受力物体是橡皮擦，橡皮擦对书的压力的受力物体是书，两个力的受力物体是两个物体，两个力大小相等，方向相反，所以是一对相互作用力。
[2][3]原来橡皮和书是运动的，当书突然静止时，由于摩擦力的作用，橡皮的底部会随书一起静止，而橡皮的上部由于惯性，还要保持原来的运动状态，所以橡皮将会向右倾倒。
10． 220V 火 左图
【详解】[1]根据生活实际可知，我国家庭电路的电压是220V。
[2]为了安全，家庭电路中，用电器的开关应该接在用电器与火线之间。
[3] 用试电笔辨别火线、零线时，手接触笔尾金属体，故左图正确。
11． 铝 不会 电源
【详解】[1]在探究电磁感应现象的实验中，我们必须保证处于磁场中的这部分是导体。两种物质中，塑料是绝缘体，铝是导体，所以我们应选择铝棒。
[2]闭合开关，让AB棒在磁场中竖直上下运动，由于没有切割磁感线，所以，灵敏电流计的指针不会偏转。
[3]电动机工作时，是将电能转化为机械能，由此可知，我们需要在电路中添加电源，即将灵敏电流计换成电源。
12． 缩小 向右 远视
【详解】[1]由图知道，物距大于像距，根据凸透镜成像规律知道，此时成的是倒立、缩小的实像。
[2][3]根据凸透镜成实像时，物近像远像变大知道，将蜡烛向右移动，要想得到清晰的像，需将光屏向右移动。若不调节光屏，此时像呈在光屏的后面，此时相当于远视眼，要想得到清晰的像，用在蜡烛与透镜之间再放一个凸透镜，以使像呈在光屏上，故小红佩戴的是远视眼镜。
13． 1.2×103 不变 300
【详解】[1]免洗手消毒凝胶的体积为

该消毒凝胶的密度为

[2]因密度是物质的一种特性，与物体的质量和体积无关，所以，用掉一半后，剩余部分的密度不变。
[3]若凝胶使用完后装满水，则所需要的水的质量为

14． 4 2 1.4
【详解】[1][2]当只闭合开关S1时，电路为小灯泡的简单电路，小灯泡L正常发光，则灯泡两端电压等于其额定电压2V，由甲图可知此时通过灯泡的电流为0.5A，根据欧姆定律可得小灯泡L正常发光的电阻

此时电源电压等于灯泡额定电压，所以电源电压为2V。
[3]再闭合S2时，小灯泡L和电阻R并联接入电路，由并联电路的电压特点可知电阻R两端的电压也为2V，读图可知通过电阻R的电流为0.2A，因并联电路中干路电流等于各支路电流之和，所以总电流
I=IL+IR=0.5A+0.2A=0.7A
则电路消耗的总功率
P=UI=2V×0.7A=1.4W
15．
【详解】利用轻杆将小球A固定在小车上，整体静止在水平面上，小球处于静止状态，受力平衡，受到竖直向下的重力G、竖直向上的支持力F的作用，这两个力是一对平衡力，大小相等，作用点在球心。

16．略
【详解】首先过入射点O作出法线，在发生反射时，反射角等于入射角，据此画出入射光线；光从水中斜射入空气中，折射角大于入射角，折射光线远离法线．如图所示：

17．
【详解】电位器能控制灯泡亮暗，应与灯泡串联接入电路中；旋钮带动滑片顺时针转动时，灯泡变暗，说明电路中的电流变大，电位器（滑动变阻器）接入电路中的电阻应变小，由图可知，将b和c两接线柱接入电路后，顺时针旋转旋钮时，电阻丝连入电路中的长度变短，其阻值变小，电路中的电流变大，灯泡变亮，如下图所示：

18． 2.20 1822.5 温度越高，电阻丝电阻越大 用手直接拿砝码 27
【详解】（1）[1]由图可知，刻度尺的分度值为1mm，物体左端对齐0刻度，右端对齐刻度为2.20cm，所以物体的长度为2.20cm。
[2]电能表读数时，表盘示数最后一位为小数，所以电能表示数为1822.5kW·h。
（2）[3]小灯泡的亮度变暗，说明通过灯泡的电流变小，则电阻丝的阻值最大，所以给电阻丝加热，电阻丝的阻值变大，说明电阻的大小与温度有关。
（3）[4]由图可知，图中直接用手添加砝码，砝码容易被腐蚀，所以操作不当之处是用手直接拿砝码。
[5]由乙图可知，标尺的分度值为0.2g，游码对应刻度为2g，则小石块的质量
m=20g+5g+2g=27g
19． 玻璃泡碰到杯壁 92 不变 吸收 BC 降低
【详解】（1）[1]温度计使用时，玻璃泡要浸没在被测液体中，且不能碰到杯壁和杯底，由图得，玻璃泡碰到杯壁。
[2]由图得，温度计的分度值为1℃，示数为92℃。
（3）[3][4]水沸腾过程中，温度保持沸点不变，需要不断吸收热量。
（4）[5]图线的BC段温度不变，表示水的沸腾过程。
（5）[6]瓶内气体温度降低，气压减小，水的沸点降低，使烧瓶中的水达到沸点后还能吸收到热量，水又重新沸腾。
20． 断开 定值电阻Rx断路了 0.24 10 b
【详解】（1）[1]滑动变阻器应串联在电路中，根据题目中的要求：变阻器滑片左移，电流表示数变小，可知应连接变阻器下右接线柱：如下图所示：

（2）[2][3]在做电学实验时，为了保护电路，在连接电路过程中，开关应是断开的；电流表几乎无示数，电压表指针明显偏转，这样的故障应是与电压表并联的部分出现了断路，电压表串联到了电路中，由图示可知，与电压表并联的只有待测电阻Rx，故应是电阻Rx断路。
（3）[4][5]由图示可知，电流表的示数为0.24A，则可得待测电阻的阻值
Rx===10Ω
（4）②[6]根据题意可知，应将滑片移到b端，记录电流表示数I2；
③[7]Rx表达式的推导：
步骤②，闭合开关S，将滑动变阻器的滑片P移到b端，Rx被短路，只有R0工作，电流表示数为I2；所以电源电压：
U=I2R0
步骤①，闭合开关S，将滑动变阻器的滑片P移到a端，两电阻并联，总电流为I1；两次实验中，R0两端电压均等于电源电压，R0阻值不变，所以通过R0的电流均为I2，根据并联电路的电流特点可得，通过待测电阻的电流
Ix=I1﹣I2
并联电路电压相等，则待测电阻两端的电压：
Ux=U=I2R0
待测电阻

21．（1）2×103kg/m3（2）12N （3）400Pa
【详解】(1)由题意知：物体的重力G=20N，体积为
V=(10cm)3=0.001m3
则物体的质量为
m===2kg
密度为
ρ===2×103kg/m3
(2) (3)物体C排开水的体积为
V排=(10cm)2×8cm=0.0008m3
C受到的浮力为
F浮=ρ水V排g=1.0×103kg/m3×0.0008m3×10N/kg=8N
杠杆A端受到绳子的拉力大小为
FA=G－F浮=20N－8N=12N
对应的力臂为OA，杠杆B端受到绳子的拉力大小为FB，对就的力臂为OB
OA∶OB=4∶3
则由杠杆原理
FA·OA=FB·OB
即
12N×OA=FB×OB
解得
FB=16N
D对地面的压力为
F=G－FB=20N－16N=4N
受力面积
S=(10cm)2=0.01m2
压强为
p===400Pa
答：(1)物体C的密度是2×103kg/m3；
(2)杠杆A端受到绳子的拉力是12N；
(3)物体D对地面的压强是400Pa。
22．（1）；（2）50℃；（3）40W
【详解】解：（1）S接2时，只有电阻R1工作，且功率为200W，所以由得R1的阻值

（2）高温档加热5min消耗的电能
W=P高t=200W×5×60s＝6×104J
不计热量损失，则饭菜吸收的热量
Q吸=W=7.26×104J
由Q吸=cmΔt可得，1kg饭菜升高的温度

饭菜的温度
t1=30℃+20℃=50℃
（3） 如果实际电压是200V，低温档工作时的实际功率

答：（1）R1的阻值是242Ω ；
（2）饭菜的温度是50℃；
（3）低温档工作时的实际功率是40W。
23． 裂变 不可 汽化 液化 3×1015 5×109
【详解】（1）[1]核电站是利用原子核裂变发生可控链式反应时释放的大量热量来发电的。
[2]由于核能不能在短期内得到补充，所以核能属于不可再生能源。
（2）[3][4]液态水变成气态的水蒸气，水发生了汽化现象，蒸汽进入冷凝器之后，变成水，是气态变为液态，发生了液化现象。
（3）[5][6]10万吨原煤完全燃烧放出的热量
Q放=qm煤=3×107J/kg×10×107kg=3×1015J
这些热量的42%被水吸收，则水吸收的热量
Q吸=42%×Q放=42%×3×1015J=1.26×1015J
由Q吸=cm∆t可知水的质量为

24． 9×106 900 600 不变 变大 3.5×106 5.25×106
【详解】解：（1）[1][2]水舱未充海水时，潜水艇漂浮在水面上，潜水艇受到的浮力
F浮=G=9×106N
潜水艇排开水的体积为

（2）[3]潜水艇浸没在海水中增加的排开海水的体积
ΔV排=V﹣V排=1.5×103m3﹣900m3=600m3
潜水艇增加的浮力为
ΔF浮=ρ海水gΔV排=1×103kg/m3×10N/kg×600m3=6×106N
增加的水重
ΔG=ΔF浮=6×106N
所以增加水的质量为

（3）[4]根据阿基米德原理F浮=ρ液gV排得，潜水艇在水面下匀速下潜的过程中，海水密度不变，潜水艇排开海水的体积不变，所以潜水艇受到的浮力不变。
[5]根据液体压强公式p=ρgh得，潜水艇在水面下匀速下潜的过程中，海水密度不变，深度不断增大，所以潜水艇受到海水的压强不断变大。
（4）[6]当潜水艇潜至最大深度时，舱门受到海水的压强为
p=ρ海水gh=1×103kg/m3×10N/kg×350m=3.5×106Pa
舱门与海水的接触面积为1.5m2时，则此舱门受到海水的压力为
F=pS=3.5×106Pa×1.5m2=5.25×106N
25． 半导体 并 > C 9 2160
【详解】（1）[1]由题意可知，PTC是一种新型的半导体陶瓷材料，因此PTC是半导体材料。
（2）[2]由图可知，各条PTC加热丝互不影响，故PTC加热丝是并联的。
[3]因为PTC加热丝是并联的，并联的PTC加热丝越多，电流越大，故IA>IB。
（3）[4]由图丙可知，PTC加热丝的阻值随温度的升高，先变小后变大，由题意可知，当温度达到40℃时，PTC加热丝的发热功率等于散热功率，温度保持不变，即温度达到40℃后PTC加热丝的阻值不变，因此眼罩加热电路开关闭合后，PTC加热丝的阻值先变小后变大再不变，由可知，其功率先变大后变小再不变，故C符合题意，ABD不符合题意。
故选C。
（4）[5]由可知，电源电压一定时，电阻越小，电功率越大，由图丙可知，PTC加热丝的最小阻值为40Ω，由题意可知，电加热眼罩由10根PTC加热丝并联组成，由并联电路的电阻特点可知，电路中的总电阻

则眼罩加热电路的最大发热功率

[6]由图丙可知，当温度为40℃时，PTC加热丝的阻值为100Ω，由并联电路的电阻特点可知，电路中的总电阻

则当温度为40℃时，通电10min，眼罩加热电路消耗的电能
